Пристрій для коректування врослих нігтів пальців ніг та спосіб косметичної корекції врослих нігтів пальців ніг

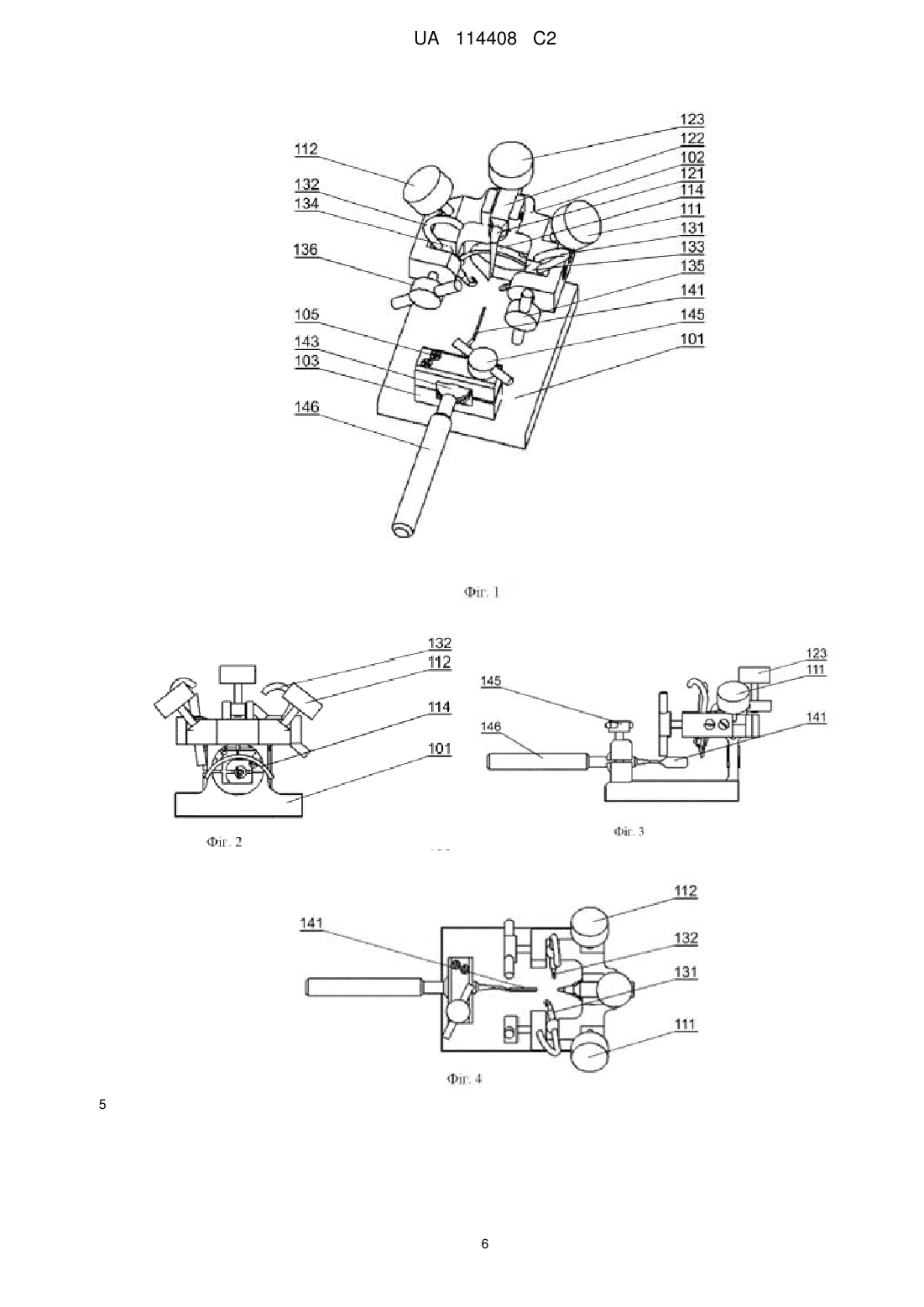

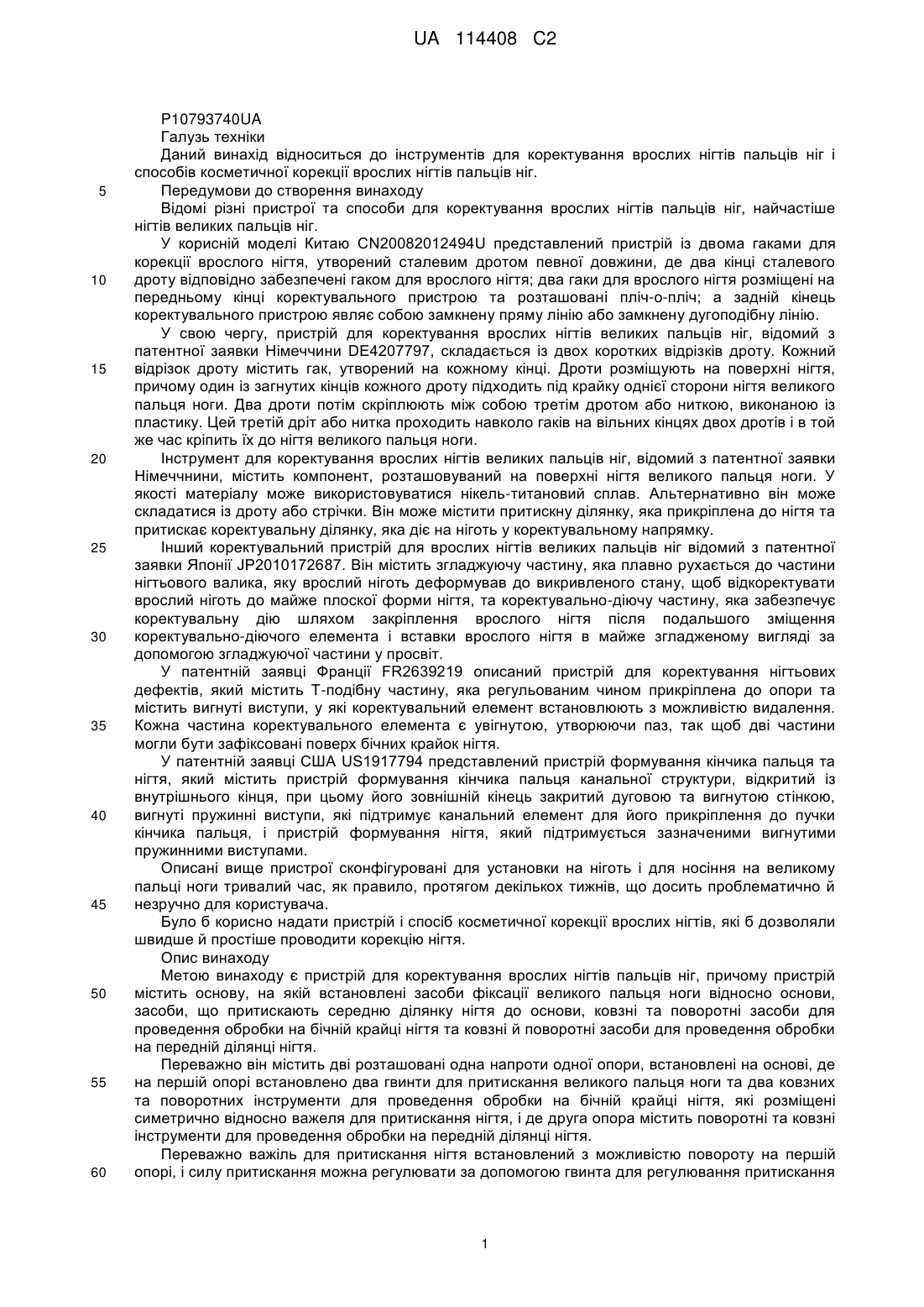

Реферат: Винахід належить до пристрою для коректування врослих нігтів пальців ніг та способу косметичної корекції врослих нігтів за його допомогою. Пристрій містить основу (101; 201; 301), на яку встановлені засоби (111, 112; 211, 212; 311) фіксації великого пальця ноги відносно основи (101; 201; 301), засоби (121; 221; 321) притискання середньої ділянки нігтя до основи (101; 201; 301), ковзні та поворотні засоби (131, 132; 231, 232; 331) для проведення обробки на бічній крайці нігтя і ковзні та поворотні засоби (141; 241, 242; 341) для проведення обробки на передній ділянці нігтя. Для здійснення способу великий палець ноги фіксують у пристрої, середню ділянку нігтя притискають до основи, і нігтю та/або тканині нігтьових валиків надають бажану форму, при цьому ніготь покривають шаром речовини, що здатна до твердіння, після затвердіння якої великий палець ноги забирають із пристрою. UA 114408 C2 (12) UA 114408 C2 UA 114408 C2 5 10 15 20 25 30 35 40 45 50 55 60 P10793740UA Галузь техніки Даний винахід відноситься до інструментів для коректування врослих нігтів пальців ніг і способів косметичної корекції врослих нігтів пальців ніг. Передумови до створення винаходу Відомі різні пристрої та способи для коректування врослих нігтів пальців ніг, найчастіше нігтів великих пальців ніг. У корисній моделі Китаю CN20082012494U представлений пристрій із двома гаками для корекції врослого нігтя, утворений сталевим дротом певної довжини, де два кінці сталевого дроту відповідно забезпечені гаком для врослого нігтя; два гаки для врослого нігтя розміщені на передньому кінці коректувального пристрою та розташовані пліч-о-пліч; а задній кінець коректувального пристрою являє собою замкнену пряму лінію або замкнену дугоподібну лінію. У свою чергу, пристрій для коректування врослих нігтів великих пальців ніг, відомий з патентної заявки Німеччини DE4207797, складається із двох коротких відрізків дроту. Кожний відрізок дроту містить гак, утворений на кожному кінці. Дроти розміщують на поверхні нігтя, причому один із загнутих кінців кожного дроту підходить під крайку однієї сторони нігтя великого пальця ноги. Два дроти потім скріплюють між собою третім дротом або ниткою, виконаною із пластику. Цей третій дріт або нитка проходить навколо гаків на вільних кінцях двох дротів і в той же час кріпить їх до нігтя великого пальця ноги. Інструмент для коректування врослих нігтів великих пальців ніг, відомий з патентної заявки Німеччнини, містить компонент, розташовуваний на поверхні нігтя великого пальця ноги. У якості матеріалу може використовуватися нікель-титановий сплав. Альтернативно він може складатися із дроту або стрічки. Він може містити притискну ділянку, яка прикріплена до нігтя та притискає коректувальну ділянку, яка діє на ніготь у коректувальному напрямку. Інший коректувальний пристрій для врослих нігтів великих пальців ніг відомий з патентної заявки Японії JP2010172687. Він містить згладжуючу частину, яка плавно рухається до частини нігтьового валика, яку врослий ніготь деформував до викривленого стану, щоб відкоректувати врослий ніготь до майже плоскої форми нігтя, та коректувально-діючу частину, яка забезпечує коректувальну дію шляхом закріплення врослого нігтя після подальшого зміщення коректувально-діючого елемента і вставки врослого нігтя в майже згладженому вигляді за допомогою згладжуючої частини у просвіт. У патентній заявці Франції FR2639219 описаний пристрій для коректування нігтьових дефектів, який містить T-подібну частину, яка регульованим чином прикріплена до опори та містить вигнуті виступи, у які коректувальний елемент встановлюють з можливістю видалення. Кожна частина коректувального елемента є увігнутою, утворюючи паз, так щоб дві частини могли бути зафіксовані поверх бічних крайок нігтя. У патентній заявці США US1917794 представлений пристрій формування кінчика пальця та нігтя, який містить пристрій формування кінчика пальця канальної структури, відкритий із внутрішнього кінця, при цьому його зовнішній кінець закритий дуговою та вигнутою стінкою, вигнуті пружинні виступи, які підтримує канальний елемент для його прикріплення до пучки кінчика пальця, і пристрій формування нігтя, який підтримується зазначеними вигнутими пружинними виступами. Описані вище пристрої сконфігуровані для установки на ніготь і для носіння на великому пальці ноги тривалий час, як правило, протягом декількох тижнів, що досить проблематично й незручно для користувача. Було б корисно надати пристрій і спосіб косметичної корекції врослих нігтів, які б дозволяли швидше й простіше проводити корекцію нігтя. Опис винаходу Метою винаходу є пристрій для коректування врослих нігтів пальців ніг, причому пристрій містить основу, на якій встановлені засоби фіксації великого пальця ноги відносно основи, засоби, що притискають середню ділянку нігтя до основи, ковзні та поворотні засоби для проведення обробки на бічній крайці нігтя та ковзні й поворотні засоби для проведення обробки на передній ділянці нігтя. Переважно він містить дві розташовані одна напроти одної опори, встановлені на основі, де на першій опорі встановлено два гвинти для притискання великого пальця ноги та два ковзних та поворотних інструменти для проведення обробки на бічній крайці нігтя, які розміщені симетрично відносно важеля для притискання нігтя, і де друга опора містить поворотні та ковзні інструменти для проведення обробки на передній ділянці нігтя. Переважно важіль для притискання нігтя встановлений з можливістю повороту на першій опорі, і силу притискання можна регулювати за допомогою гвинта для регулювання притискання 1 UA 114408 C2 5 10 15 20 25 30 35 40 45 50 55 60 нігтя. Переважно засоби для проведення обробки на бічній крайці нігтя встановлені в кулястих вузлах з можливістю затягування блокувальними гвинтами. Переважно засоби для проведення обробки на передній частині нігтя встановлені в кулястих вузлах з можливістю затягування блокувальними гвинтами. Переважно друга опора містить дві частини, з'єднані гвинтами. Переважно, між засобами фіксації великого пальця ноги та великим пальцем ноги розміщена еластична прокладка. Переважно на другій опорі розміщені з можливістю ковзання та повороту в кулястих вузлах і з можливістю затягування блокувальними гвинтами дві лопатки для піднімання передньої частини нігтя. Переважно засоби для притискання середньої ділянки нігтя до основи мають форму важеля, встановленого на першій опорі в кулястому вузлі, сконфігурованому для блокування гвинтом. Переважно основа встановлена на пластині, що утворює опору для ступні. Переважно уздовж основи утворені виступи, сконфігуровані для розміщення в пазах пластини. Переважно засоби фіксації великого пальця ноги мають форму гвинтів, які сконфігуровані для притискання великого пальця ноги до основи. Переважно засоби для проведення обробки на бічних крайках нігтя мають форму гаків, сконфігурованих для піднімання бічних крайок нігтя. Переважно засоби для проведення обробки на бічних крайках нігтя мають форму відхиляючих лопаток, сконфігурованих для відхилення убік тканини бічних нігтьових валиків. Переважно засоби для проведення обробки на передній частині нігтя мають форму лопаток, сконфігурованих для піднімання передньої крайки нігтя. Переважно засоби для притискання середньої ділянки нігтя до основи мають форму важеля. Іншою метою винаходу є спосіб косметичної корекції врослих нігтів пальців ніг, який здійснюють за допомогою пристрою для коректування врослих нігтів, причому пристрій містить засоби фіксації великого пальця ноги відносно основи, засоби притискання середньої ділянки нігтя до основи, ковзні та поворотні засоби для проведення обробки на бічній крайці нігтя й ковзні й поворотні засоби для проведення обробки на передній ділянці нігтя, при цьому великий палець ноги фіксують, середню ділянкаунігтя притискають до основи, і нігтю та/або тканині нігтьових валиків надають необхідної форми, при цьому ніготь покривають шаром речовини, що здатна до твердіння, причому речовину, що здатна до твердіння, залишають твердіти, а потім великий палець ноги забирають із пристрою. Стислий опис графічних матеріалів На фіг. 1-4 представлений пристрій для коректування нігтів згідно з першим варіантом здійснення на вигляді під кутом, на вигляді спереду, на вигляді збоку та на вигляді зверху, відповідно, на фіг. 5 представлений пристрій для коректування нігтів згідно із другим варіантом здійснення, на фіг. 6 представлені зразкові варіанти здійснення лопаток для піднімання передньої частини нігтьової пластини, на фіг. 7 представлені зразкові варіанти здійснення відхиляючих лопаток, на фіг. 8 представлений зразковий варіант здійснення гака, на фіг. 9 представлений зразковий варіант здійснення важеля для притискання нігтя, на фіг. 10 представлений великий палець ноги з нігтем під час корекції за допомогою пристроя згідно з другим варіантом здійснення, на фіг. 11 представлений пристрій для коректування врослих нігтів згідно із третім варіантом здійснення. Варіанти здійснення винаходу Перший варіант винаходу Пристрій для коректування врослих нігтів згідно з першим варіантом здійснення, як показано на фіг. 1-4, містить основу 101 з першою опорою 102, на якій встановлено два гвинти 111, 112 для притискання великого пальця ноги та два гаки 131, 132, які виконані з можливістю ковзання та повороту. Гаки 131, 132 розміщені та зафіксовані в кулястих вузлах 133, 134, які притиснуті гвинтами 135, 136, що блокують гак. Гвинти 111, 112, що притискають великий палець ноги, і гаки 131, 132 розміщені симетрично відносно важеля 121 для притискання нігтя, який також установлено в опорі 102. Важіль 121, що притискає ніготь, розміщений з можливістю повороту на осі опори 102, і сила притискання регулюється гвинтом 123 для регулювання притискання нігтя. Крім того, між гвинтами 111, 112, що притискають ніготь, і великим пальцем ноги 2 UA 114408 C2 5 10 15 20 25 30 35 40 45 50 55 60 розміщена еластична прокладка 114. Основа 101 додатково містить другу опору 103 для лопаток, установлену напроти першої опори 102. Друга опора 103 містить дві частини, об'єднані установчими гвинтами 105, між якими встановлена лопатка 141 з можливістю ковзання та повороту. Лопатка 141 зафіксована в кулястому вузлі 143, затягуваному гвинтом 145, що блокує лопатку. Ручка 146 лопатки 145 має шорстку поверхню. Замість гаків 131, 132 для піднімання сторін нігтьової пластини можуть використовуватися відхиляючі лопатки для відхилення убік тканини бічних нігтьових валиків. Гаки 131, 132 дозволяють піднімати бічні крайки нігтя, що особливо корисно для коректування нігтів, що загорнулися. Лопатка 141 дозволяє піднімати передню крайку нігтя або утворювати подовження для неправильно зрізаного нігтя, що особливо ефективно при коректуванні нігтя, врослого в проксимальний нігтьовий валик. Другий варіант винаходу Пристрій для коректування врослих нігтів згідно із другим варіантом здійснення, як показано на фіг. 5, містить основу 201 з першою опорою 202, на яку встановлено два гвинта 211, 212, що притискають великий палець ноги, і два гаки 231, 232, які виконані з можливістю ковзання та повороту. Гвинти 211, 212, що притискають великий палець ноги, і гаки 231, 232 розміщені симетрично відносно важеля 221, що притискає ніготь, який також установлено на опорі 202. Друга опора 203 для лопаток встановлена напроти першої опори 202. На другій опорі 203 установлені лопатки 241, 242, що піднімають ніготь, які встановлені з можливістю ковзання та повороту в кулястих вузлах 243, 244, які затягуються гвинтами 245, 246, що блокують лопатку. Притискаючий важіль 221 установлений в опорі 202 у кулястому вузлі 222, який затягується гвинтом 233, що притискає важіль. М'які прокладки, наприклад повстяні круглі прокладки, що мають діаметр близько 2 см, можуть бути вставлені між гвинтами 211, 212, що притискають великий палець ноги, і великим пальцем ноги, щоб обмежувати точковий тиск на великий палець ноги. Уздовж основи 201 є виступи 205, сумісні з пазами 206 пластини 204 для розміщення ступні, і основа містить елемент для блокування основи 201 у пластині 204. Пластина 204 має розмір приблизно 20 × 30 см і виконана із твердого пластику. Замість гаків 231, 232 для піднімання сторін нігтьової пластини можуть використовуватися відхиляючі лопатки для відведення в сторони тканини бічних нігтьових валиків. Інструменти для обробки нігтів є замінними й можуть обиратися згідно з особливостями нігтя, коректування якого здійснюється. Замінність цих інструментів також дозволяє стерилізувати компоненти для кожного нігтя, що підлягає коректуванню. Зразкові варіанти здійснення інструментів для обробки нігтів показані на фіг. 6-9. Лопатки для піднімання передньої крайки нігтя можуть мати форму 401-403, як показано на фіг. 6. Вони можуть мати ручку, яка по обидва боки завершується кінцем. Один кінець може бути плоским. Інший кінець може мати різні дугоподібні вирізи, які обирають згідно з нігтем, що коректується, глибиною вростання та формою вростання. Відхиляючі лопатки можуть мати форму 411-412, як показано на фіг. 7. Вони можуть мати ручку, яка завершується одним плоским кінцем і одним вигнутим кінцем. Ці лопатки використовують, коли в бічних нігтьових валиках відбувається запальний процес. Потім відхиляючі лопатки встановлюють в кулясті вузли замість гаків. Відхиляючу лопатку використовують для відхилення тканини убік і назовні від нігтя, так щоб відкрити бічну крайку нігтя. Потім, залежно від форми відсутнього фрагмента передньої крайки нігтя, обирають лопатку для піднімання передньої крайки нігтя, щоб відтворити ніготь речовиною, що твердне. Гаки для піднімання нігтьових крайок можуть мати форму 421, як показано на фіг. 8. Вони можуть мати ручку, яка завершується з обохкінців гаками різного нахилу. Важіль для притискання середньої ділянки нігтя до основи може мати форму 431, як показано на фіг. 9, тобто він може мати ручку з кінцями різного нахилу. Третій варіант винаходу Пристрій для коректування врослих нігтів згідно із третім варіантом здійснення показаний на фіг. 11. Він містить раму кубічної форми із плоскою основою 301. Рама утворює опору 302, виконану із чотирьох вертикальних рейок 351, прикріплених до основи 301, які з'єднані зверху двома горизонтальними рейками 354 і двома верхніми напрямними 352. Бічна напрямна 353 прикріплена до двох сусідніх вертикальних рейок 351. Центральна верхня напрямна 355 установлена на двох верхніх горизонтальних рейках 354. Напрямні 353, 352 і 355 містять виконані в них отвори 360. В опорі 302 в отвори 360 верхньої центральної напрямної 355 встановлюють засоби 311 фіксації великого пальця ноги та засоби 321 притискання нігтя до основи. В отворах 360 верхньої центральної напрямної 355 розміщена ковзна та поворотна лопатка 341 для піднімання передньої крайки нігтя. У верхніх напрямних 352 встановлений з 3 UA 114408 C2 5 10 15 20 25 30 35 40 45 50 55 60 можливістю ковзання та повороту гак 331 для піднімання бічної крайки нігтя. Більше того, у бічних напрямних 353 встановлено два додаткові засоби 311 для фіксації великого пальця ноги. Розташування засобів 311 фіксації великого пальця ноги, лопатки 341 і гака 331 блокують блокувальними штифтами 370. Уздовж ручки піднімаючої лопатки 341 виконаний ряд отворів 360. Елементи, властиві всім варіантам здійснення винаходу В усіх варіантах здійснення використані такі загальні елементи, як: - засоби 111, 112; 211, 212; 311 для фіксації великого пальця ноги відносно основи 101; 201; 301; - засоби 121; 221; 321 для притискання середньої ділянки нігтя до основи 101; 201; 301, такі як важіль 431; - ковзні та поворотні засоби 131, 132; 231, 232; 331 для проведення обробки на бічній крайці нігтя, які можуть мати форму гаків 421 або відхиляючих лопаток 411, 412; - ковзні та поворотні засоби 141; 241, 242; 341 для проведення обробки на передній крайці нігтя, які можуть мати форму лопатки 401-403 для піднімання передньої частини нігтя. Спосіб корекції врослих нігтів Корекцію врослих нігтів здійснюєть в такий спосіб. Після того, як великий палець ноги (або інший палець) розміщують у пристрої, його фіксують засобами 111, 112; 211, 212; 311 притискання великого пальця ноги, і ніготь притискають засобами 121; 221; 321 до основи. Далі проводять обробку на бічній крайці нігтя. Наприклад, бічні крайки врослого нігтя піднімають гаками 131, 132; 231, 232; 331. Альтернативно у випадку запального процесу тканину уздовж бічних крайок нігтя відхиляють убік відхиляючими лопатками. Далі за допомогою однієї лопатки 141; 341 або двох лопаток 241, 242 ніготь піднімають спереду, щоб надати йому потрібну форму. Далі ніготь покривають речовиною, що твердне, і речовину залишають застигати. Переважно у якості речовини, що твердне, використовують акрил через його дуже гарне прилипання до нігтя та високу твердість. Акрил переважно наносять шаром, що має товщину до 1 мм. Можна використовувати інші речовини, що здатні до твердіння, такі як гель, що здатний до твердіння. Ніготь, якому надали форму гаками й лопатками та покрили акрилом у пристрої згідно з другим варіантом здійснення даного винаходу, показаний схематично на фіг. 10. Далі ніготь піддають шліфуванню. Шар речовини, що здатна до твердіння, підтримує правильну форму нігтя та сприяє його росту без вростання. Коли ніготь відростає, його можна підпилювати спереду разом із шаром затверділої речовини. Кінцева ділянка нігтя, яка не містить затверділого шару, одержує потрібну форму завдяки передній ділянці, яка просувається вперед. Після того як ніготь повністю відростає, коли його належним чином укорочують спереду, ніготь зазвичай приймає правильну форму. У випадку запального процесу ніготь спочатку коректують за допомогою відхиляючої лопатки, а після того, як запальний процес буде зупинений, повинна бути виконана ще одна корекція за допомогою піднімаючих гаків, щоб відкоректувати ніготь, що загорнувся. ФОРМУЛА ВИНАХОДУ 1. Пристрій для коректування врослих нігтів пальців ніг, який відрізняється тим, що містить основу (101; 201; 301), на яку встановлені засоби (111, 112; 211, 212; 311) фіксації великого пальця ноги відносно основи (101; 201; 301), засоби (121; 221; 321) притискання середньої ділянки нігтя до основи (101; 201; 301), ковзні та поворотні засоби (131, 132; 231, 232; 331) для проведення обробки на бічній крайці нігтя і ковзні та поворотні засоби (141; 241, 242; 341) для проведення обробки на передній ділянці нігтя. 2. Пристрій за п. 1, який відрізняється тим, що містить двіпротилежно розташовані опори (102, 103; 202, 203), встановлені на основі (101; 201), при цьому на першій опорі (102; 202) встановлено два гвинти (111, 112; 211, 212) для притискання великого пальця ноги й два ковзні та поворотні інструменти (131, 132; 231, 232) для проведення обробки на бічній крайці нігтя, які розміщені симетрично відносно важеля (121; 221) для притискання нігтя, і при цьому друга опора (103; 203) містить поворотні та ковзні інструменти (141; 241, 242) для проведення обробки на передній ділянці нігтя. 3. Пристрій за п. 2, який відрізняється тим, що важіль (121; 221) для притискання нігтя встановлений з можливістю повороту на першій опорі (102; 202), і сила притискання може бути відрегульована за допомогою гвинта (123; 223) для регулювання притискання нігтя. 4. Пристрій за п. 2, який відрізняється тим, що засоби (131, 132; 231, 232) для проведення обробки на бічній крайці нігтя встановлені в кулястих вузлах (133, 134; 233, 234) з можливістю затягування блокувальними гвинтами (135, 136; 235, 236). 4 UA 114408 C2 5 10 15 20 25 30 35 40 5. Пристрій за п. 1, який відрізняється тим, що засоби (141; 241, 242) для проведення обробки на передній частині нігтя встановлені в кулястих вузлах (143; 243) з можливістю затягування блокувальними гвинтами (145; 245). 6. Пристрій за п. 1, який відрізняється тим, що друга опора (103) містить дві частини, з'єднані гвинтами (105). 7. Пристрій за п. 1, який відрізняється тим, що між засобами (111, 112) фіксації великого пальця ноги та великим пальцем ноги розміщена еластична прокладка (114). 8. Пристрій за п. 1, який відрізняється тим, що на другій опорі (203) розміщені з можливістю ковзання та повороту в кулястих вузлах (243, 244) і з можливістю затягування блокувальними гвинтами (245, 246) дві лопатки (241, 242) для піднімання передньої частини нігтя. 9. Пристрій за п. 1, який відрізняється тим, що засоби (221) для притискання середньої ділянки нігтя до основи (201) мають форму важеля (221), установленого в першій опорі (202) у кулястому вузлі (222), сконфігурованому для блокування гвинтом (223). 10. Пристрій за п. 1, який відрізняється тим, що основа (201) установлена в пластині (204), що утворює опору для ступні. 11. Пристрій за п. 10, який відрізняється тим, що уздовж основи (201) утворені виступи (205), сконфігуровані для розміщення в пазах (206) пластини (204). 12. Пристрій за п. 1, який відрізняється тим, що засоби (111, 112; 211, 212) фіксації великого пальця ноги мають форму гвинтів (111, 112; 211, 212), сконфігурованих для притискання великого пальця ноги до основи. 13. Пристрій за п. 1, який відрізняється тим, що засоби (131, 132; 231, 232) для проведення обробки на бічних крайках нігтя мають форму гаків (421), сконфігурованих для піднімання бічних крайок нігтя. 14. Пристрій за п. 1, який відрізняється тим, що засоби (131, 132; 231, 232) для проведення обробки на бічних крайках нігтя мають форму відхиляючих лопаток (411, 412), сконфігурованих для відхилення убік тканини бічних нігтьових валиків. 15. Пристрій за п. 1, який відрізняється тим, що засоби (141; 242, 242) для проведення обробки на передній частині нігтя мають форму лопаток (401, 402, 403), сконфігурованих для піднімання передньої крайки нігтя. 16. Пристрій за п. 1, який відрізняється тим, що засоби (121; 221) для притискання середньої ділянки нігтя до основи мають форму важеля (431). 17. Спосіб косметичної корекції врослих нігтів пальців ніг, який відрізняється тим, що спосіб здійснюють за допомогою пристрою для коректування врослих нігтів, причому пристрій містить засоби (111, 112; 211, 212; 311) фіксації великого пальця ноги відносно основи (101; 201; 301), засоби (121; 221; 321) притискання середньої ділянки нігтя до основи (101; 201; 301), ковзні та поворотні засоби (131, 132; 231, 232; 331) для проведення обробки на бічній крайці нігтя та ковзні і поворотні засоби (141; 241, 242; 341) для проведення обробки на передній ділянці нігтя, при цьому великий палець ноги фіксують, середню ділянку нігтя притискають до основи, і нігтю та/або тканині нігтьових валиків надають бажану форму, при цьому ніготь покривають шаром речовини, що здатна до твердіння, речовину, що здатна до твердіння, залишають твердіти, а потім великий палець ноги забирають із пристрою. 5 UA 114408 C2 5 6 UA 114408 C2 5 7 UA 114408 C2 Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
