Механічна фіксація панелей настилу підлоги до язичка з нанесеним шаром клею

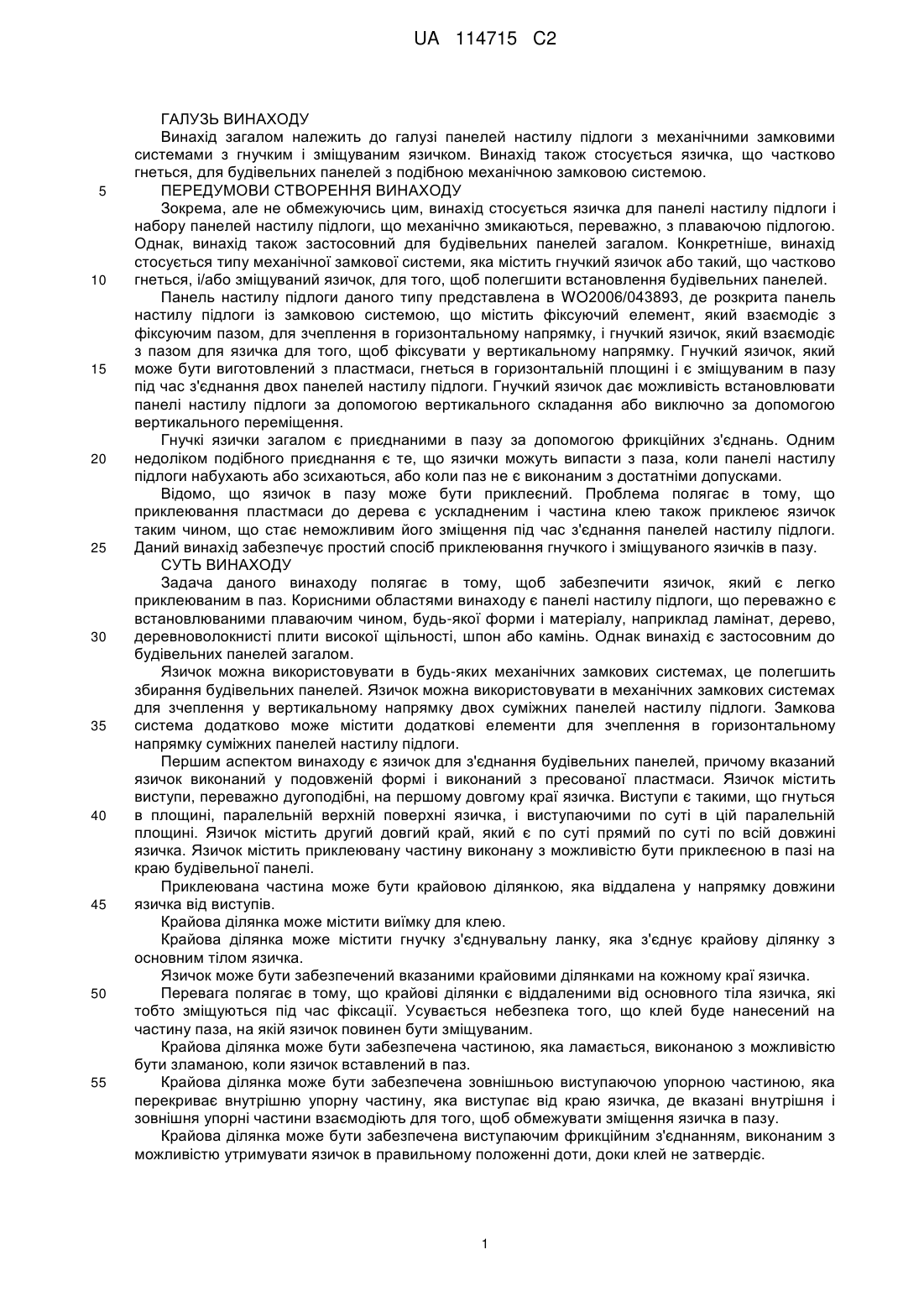

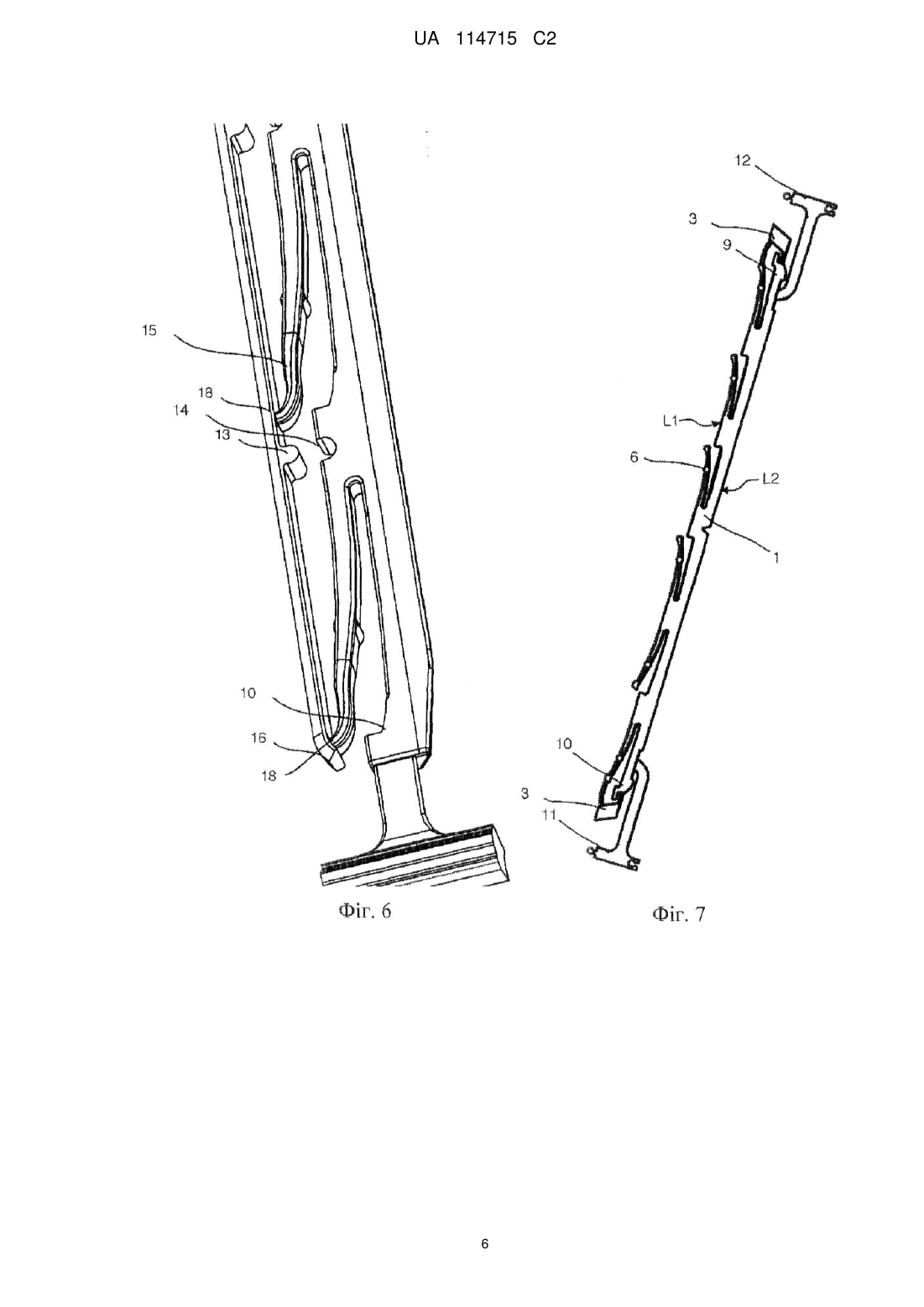

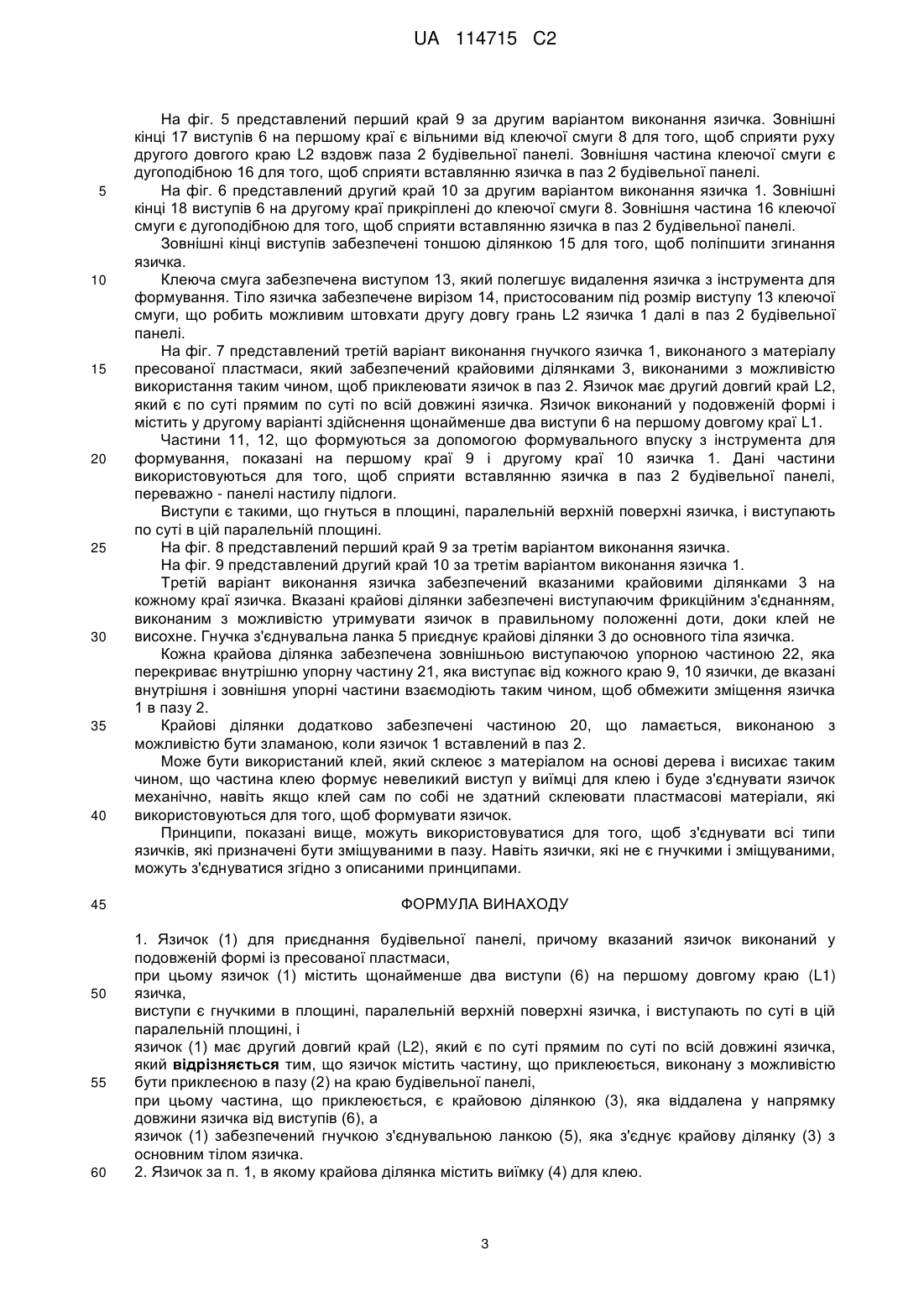

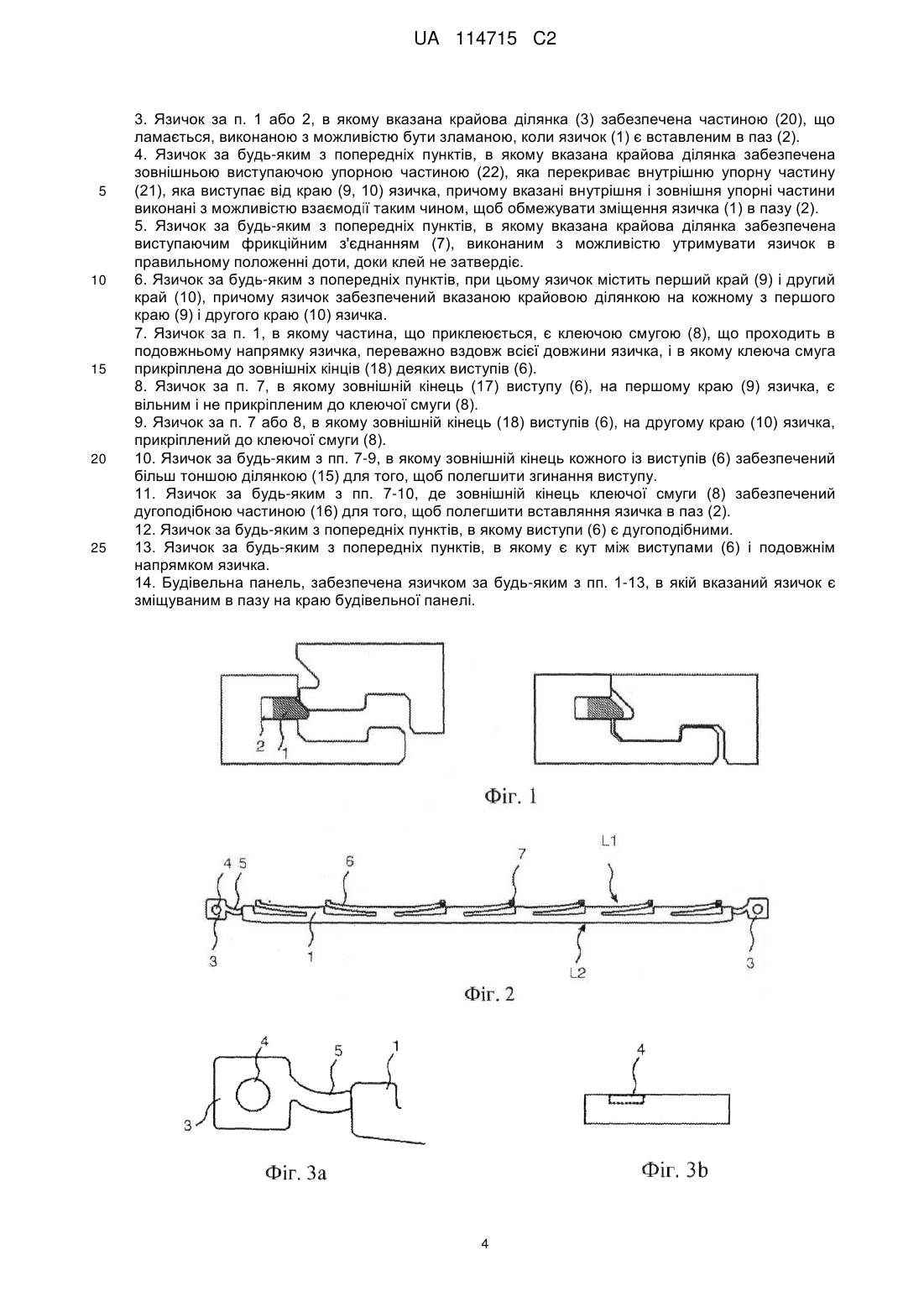

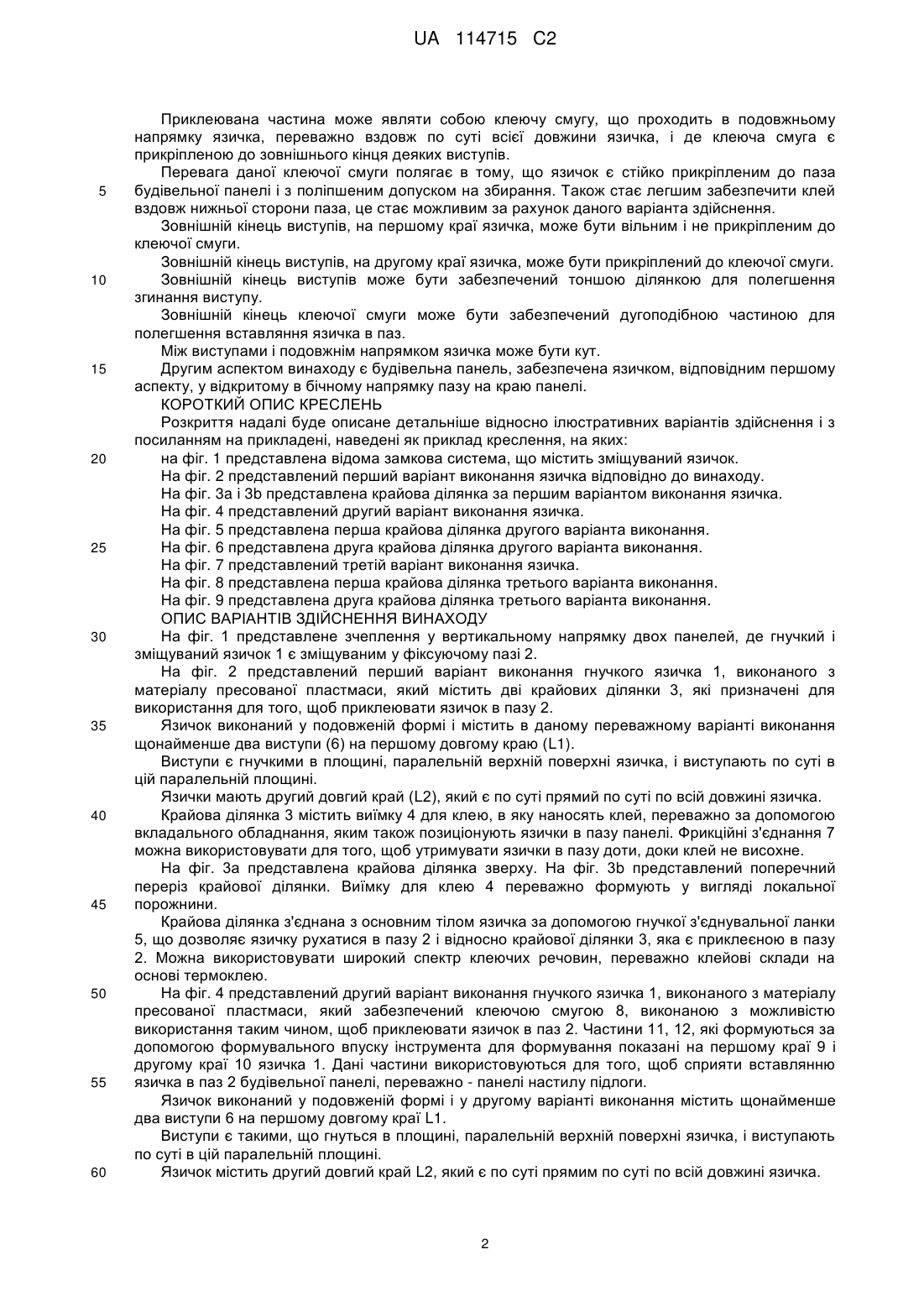

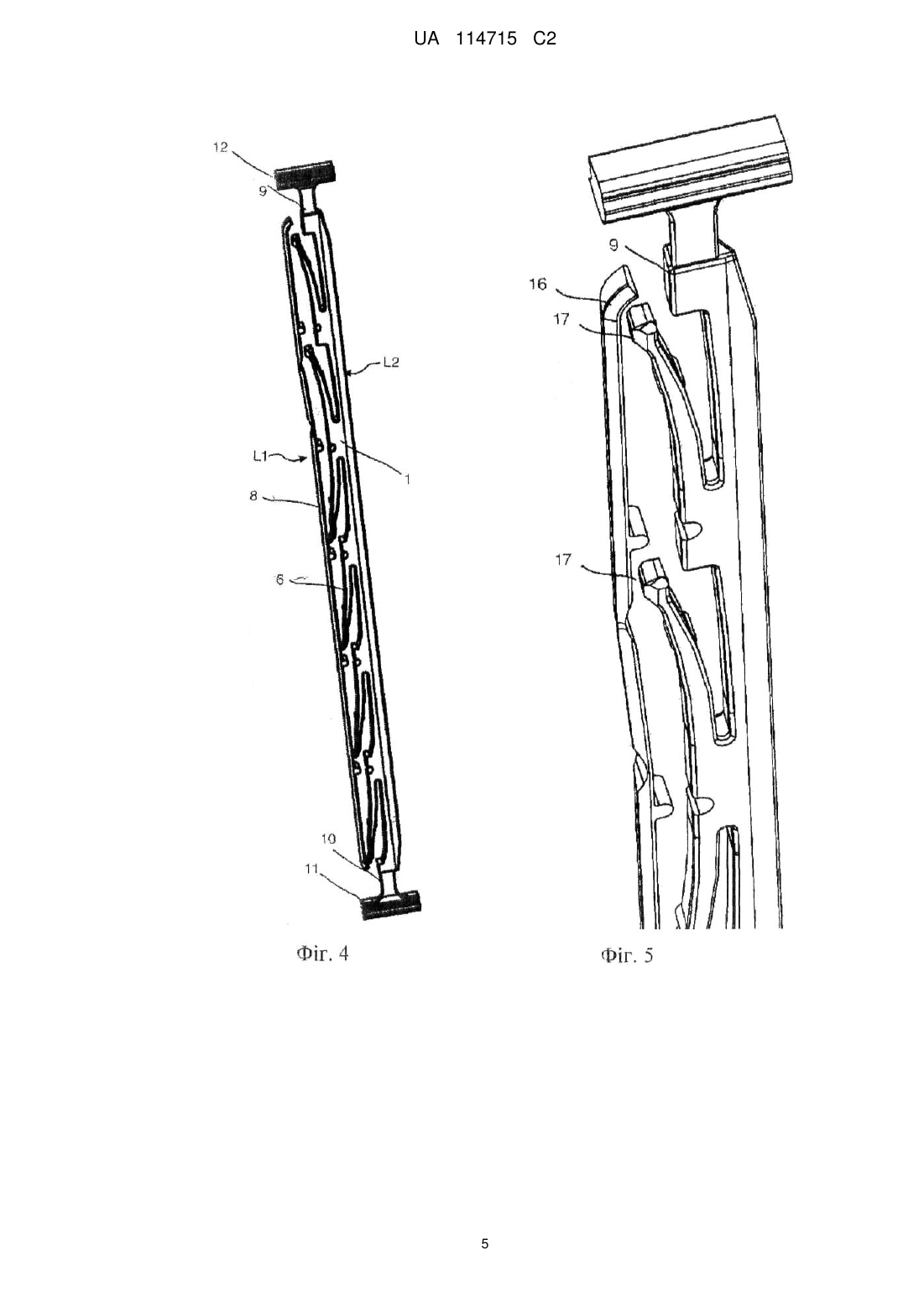

Реферат: Заявлений язичок для приєднання будівельної панелі містить крайові ділянки (3), які використовуються для того, щоб приклеювати язичок в пазу (2) панелі. UA 114715 C2 (12) UA 114715 C2 UA 114715 C2 5 10 15 20 25 30 35 40 45 50 55 ГАЛУЗЬ ВИНАХОДУ Винахід загалом належить до галузі панелей настилу підлоги з механічними замковими системами з гнучким і зміщуваним язичком. Винахід також стосується язичка, що частково гнеться, для будівельних панелей з подібною механічною замковою системою. ПЕРЕДУМОВИ СТВОРЕННЯ ВИНАХОДУ Зокрема, але не обмежуючись цим, винахід стосується язичка для панелі настилу підлоги і набору панелей настилу підлоги, що механічно змикаються, переважно, з плаваючою підлогою. Однак, винахід також застосовний для будівельних панелей загалом. Конкретніше, винахід стосується типу механічної замкової системи, яка містить гнучкий язичок або такий, що частково гнеться, і/або зміщуваний язичок, для того, щоб полегшити встановлення будівельних панелей. Панель настилу підлоги даного типу представлена в WO2006/043893, де розкрита панель настилу підлоги із замковою системою, що містить фіксуючий елемент, який взаємодіє з фіксуючим пазом, для зчеплення в горизонтальному напрямку, і гнучкий язичок, який взаємодіє з пазом для язичка для того, щоб фіксувати у вертикальному напрямку. Гнучкий язичок, який може бути виготовлений з пластмаси, гнеться в горизонтальній площині і є зміщуваним в пазу під час з'єднання двох панелей настилу підлоги. Гнучкий язичок дає можливість встановлювати панелі настилу підлоги за допомогою вертикального складання або виключно за допомогою вертикального переміщення. Гнучкі язички загалом є приєднаними в пазу за допомогою фрикційних з'єднань. Одним недоліком подібного приєднання є те, що язички можуть випасти з паза, коли панелі настилу підлоги набухають або зсихаються, або коли паз не є виконаним з достатніми допусками. Відомо, що язичок в пазу може бути приклеєний. Проблема полягає в тому, що приклеювання пластмаси до дерева є ускладненим і частина клею також приклеює язичок таким чином, що стає неможливим його зміщення під час з'єднання панелей настилу підлоги. Даний винахід забезпечує простий спосіб приклеювання гнучкого і зміщуваного язичків в пазу. СУТЬ ВИНАХОДУ Задача даного винаходу полягає в тому, щоб забезпечити язичок, який є легко приклеюваним в паз. Корисними областями винаходу є панелі настилу підлоги, що переважно є встановлюваними плаваючим чином, будь-якої форми і матеріалу, наприклад ламінат, дерево, деревноволокнисті плити високої щільності, шпон або камінь. Однак винахід є застосовним до будівельних панелей загалом. Язичок можна використовувати в будь-яких механічних замкових системах, це полегшить збирання будівельних панелей. Язичок можна використовувати в механічних замкових системах для зчеплення у вертикальному напрямку двох суміжних панелей настилу підлоги. Замкова система додатково може містити додаткові елементи для зчеплення в горизонтальному напрямку суміжних панелей настилу підлоги. Першим аспектом винаходу є язичок для з'єднання будівельних панелей, причому вказаний язичок виконаний у подовженій формі і виконаний з пресованої пластмаси. Язичок містить виступи, переважно дугоподібні, на першому довгому краї язичка. Виступи є такими, що гнуться в площині, паралельній верхній поверхні язичка, і виступаючими по суті в цій паралельній площині. Язичок містить другий довгий край, який є по суті прямий по суті по всій довжині язичка. Язичок містить приклеювану частину виконану з можливістю бути приклеєною в пазі на краю будівельної панелі. Приклеювана частина може бути крайовою ділянкою, яка віддалена у напрямку довжини язичка від виступів. Крайова ділянка може містити виїмку для клею. Крайова ділянка може містити гнучку з'єднувальну ланку, яка з'єднує крайову ділянку з основним тілом язичка. Язичок може бути забезпечений вказаними крайовими ділянками на кожному краї язичка. Перевага полягає в тому, що крайові ділянки є віддаленими від основного тіла язичка, які тобто зміщуються під час фіксації. Усувається небезпека того, що клей буде нанесений на частину паза, на якій язичок повинен бути зміщуваним. Крайова ділянка може бути забезпечена частиною, яка ламається, виконаною з можливістю бути зламаною, коли язичок вставлений в паз. Крайова ділянка може бути забезпечена зовнішньою виступаючою упорною частиною, яка перекриває внутрішню упорну частину, яка виступає від краю язичка, де вказані внутрішня і зовнішня упорні частини взаємодіють для того, щоб обмежувати зміщення язичка в пазу. Крайова ділянка може бути забезпечена виступаючим фрикційним з'єднанням, виконаним з можливістю утримувати язичок в правильному положенні доти, доки клей не затвердіє. 1 UA 114715 C2 5 10 15 20 25 30 35 40 45 50 55 60 Приклеювана частина може являти собою клеючу смугу, що проходить в подовжньому напрямку язичка, переважно вздовж по суті всієї довжини язичка, і де клеюча смуга є прикріпленою до зовнішнього кінця деяких виступів. Перевага даної клеючої смуги полягає в тому, що язичок є стійко прикріпленим до паза будівельної панелі і з поліпшеним допуском на збирання. Також стає легшим забезпечити клей вздовж нижньої сторони паза, це стає можливим за рахунок даного варіанта здійснення. Зовнішній кінець виступів, на першому краї язичка, може бути вільним і не прикріпленим до клеючої смуги. Зовнішній кінець виступів, на другому краї язичка, може бути прикріплений до клеючої смуги. Зовнішній кінець виступів може бути забезпечений тоншою ділянкою для полегшення згинання виступу. Зовнішній кінець клеючої смуги може бути забезпечений дугоподібною частиною для полегшення вставляння язичка в паз. Між виступами і подовжнім напрямком язичка може бути кут. Другим аспектом винаходу є будівельна панель, забезпечена язичком, відповідним першому аспекту, у відкритому в бічному напрямку пазу на краю панелі. КОРОТКИЙ ОПИС КРЕСЛЕНЬ Розкриття надалі буде описане детальніше відносно ілюстративних варіантів здійснення і з посиланням на прикладені, наведені як приклад креслення, на яких: на фіг. 1 представлена відома замкова система, що містить зміщуваний язичок. На фіг. 2 представлений перший варіант виконання язичка відповідно до винаходу. На фіг. 3a і 3b представлена крайова ділянка за першим варіантом виконання язичка. На фіг. 4 представлений другий варіант виконання язичка. На фіг. 5 представлена перша крайова ділянка другого варіанта виконання. На фіг. 6 представлена друга крайова ділянка другого варіанта виконання. На фіг. 7 представлений третій варіант виконання язичка. На фіг. 8 представлена перша крайова ділянка третього варіанта виконання. На фіг. 9 представлена друга крайова ділянка третього варіанта виконання. ОПИС ВАРІАНТІВ ЗДІЙСНЕННЯ ВИНАХОДУ На фіг. 1 представлене зчеплення у вертикальному напрямку двох панелей, де гнучкий і зміщуваний язичок 1 є зміщуваним у фіксуючому пазі 2. На фіг. 2 представлений перший варіант виконання гнучкого язичка 1, виконаного з матеріалу пресованої пластмаси, який містить дві крайових ділянки 3, які призначені для використання для того, щоб приклеювати язичок в пазу 2. Язичок виконаний у подовженій формі і містить в даному переважному варіанті виконання щонайменше два виступи (6) на першому довгому краю (L1). Виступи є гнучкими в площині, паралельній верхній поверхні язичка, і виступають по суті в цій паралельній площині. Язички мають другий довгий край (L2), який є по суті прямий по суті по всій довжині язичка. Крайова ділянка 3 містить виїмку 4 для клею, в яку наносять клей, переважно за допомогою вкладального обладнання, яким також позиціонують язички в пазу панелі. Фрикційні з'єднання 7 можна використовувати для того, щоб утримувати язички в пазу доти, доки клей не висохне. На фіг. 3а представлена крайова ділянка зверху. На фіг. 3b представлений поперечний переріз крайової ділянки. Виїмку для клею 4 переважно формують у вигляді локальної порожнини. Крайова ділянка з'єднана з основним тілом язичка за допомогою гнучкої з'єднувальної ланки 5, що дозволяє язичку рухатися в пазу 2 і відносно крайової ділянки 3, яка є приклеєною в пазу 2. Можна використовувати широкий спектр клеючих речовин, переважно клейові склади на основі термоклею. На фіг. 4 представлений другий варіант виконання гнучкого язичка 1, виконаного з матеріалу пресованої пластмаси, який забезпечений клеючою смугою 8, виконаною з можливістю використання таким чином, щоб приклеювати язичок в паз 2. Частини 11, 12, які формуються за допомогою формувального впуску інструмента для формування показані на першому краї 9 і другому краї 10 язичка 1. Дані частини використовуються для того, щоб сприяти вставлянню язичка в паз 2 будівельної панелі, переважно - панелі настилу підлоги. Язичок виконаний у подовженій формі і у другому варіанті виконання містить щонайменше два виступи 6 на першому довгому краї L1. Виступи є такими, що гнуться в площині, паралельній верхній поверхні язичка, і виступають по суті в цій паралельній площині. Язичок містить другий довгий край L2, який є по суті прямим по суті по всій довжині язичка. 2 UA 114715 C2 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 5 представлений перший край 9 за другим варіантом виконання язичка. Зовнішні кінці 17 виступів 6 на першому краї є вільними від клеючої смуги 8 для того, щоб сприяти руху другого довгого краю L2 вздовж паза 2 будівельної панелі. Зовнішня частина клеючої смуги є дугоподібною 16 для того, щоб сприяти вставлянню язичка в паз 2 будівельної панелі. На фіг. 6 представлений другий край 10 за другим варіантом виконання язичка 1. Зовнішні кінці 18 виступів 6 на другому краї прикріплені до клеючої смуги 8. Зовнішня частина 16 клеючої смуги є дугоподібною для того, щоб сприяти вставлянню язичка в паз 2 будівельної панелі. Зовнішні кінці виступів забезпечені тоншою ділянкою 15 для того, щоб поліпшити згинання язичка. Клеюча смуга забезпечена виступом 13, який полегшує видалення язичка з інструмента для формування. Тіло язичка забезпечене вирізом 14, пристосованим під розмір виступу 13 клеючої смуги, що робить можливим штовхати другу довгу грань L2 язичка 1 далі в паз 2 будівельної панелі. На фіг. 7 представлений третій варіант виконання гнучкого язичка 1, виконаного з матеріалу пресованої пластмаси, який забезпечений крайовими ділянками 3, виконаними з можливістю використання таким чином, щоб приклеювати язичок в паз 2. Язичок має другий довгий край L2, який є по суті прямим по суті по всій довжині язичка. Язичок виконаний у подовженій формі і містить у другому варіанті здійснення щонайменше два виступи 6 на першому довгому краї L1. Частини 11, 12, що формуються за допомогою формувального впуску з інструмента для формування, показані на першому краї 9 і другому краї 10 язичка 1. Дані частини використовуються для того, щоб сприяти вставлянню язичка в паз 2 будівельної панелі, переважно - панелі настилу підлоги. Виступи є такими, що гнуться в площині, паралельній верхній поверхні язичка, і виступають по суті в цій паралельній площині. На фіг. 8 представлений перший край 9 за третім варіантом виконання язичка. На фіг. 9 представлений другий край 10 за третім варіантом виконання язичка 1. Третій варіант виконання язичка забезпечений вказаними крайовими ділянками 3 на кожному краї язичка. Вказані крайові ділянки забезпечені виступаючим фрикційним з'єднанням, виконаним з можливістю утримувати язичок в правильному положенні доти, доки клей не висохне. Гнучка з'єднувальна ланка 5 приєднує крайові ділянки 3 до основного тіла язичка. Кожна крайова ділянка забезпечена зовнішньою виступаючою упорною частиною 22, яка перекриває внутрішню упорну частину 21, яка виступає від кожного краю 9, 10 язички, де вказані внутрішня і зовнішня упорні частини взаємодіють таким чином, щоб обмежити зміщення язичка 1 в пазу 2. Крайові ділянки додатково забезпечені частиною 20, що ламається, виконаною з можливістю бути зламаною, коли язичок 1 вставлений в паз 2. Може бути використаний клей, який склеює з матеріалом на основі дерева і висихає таким чином, що частина клею формує невеликий виступ у виїмці для клею і буде з'єднувати язичок механічно, навіть якщо клей сам по собі не здатний склеювати пластмасові матеріали, які використовуються для того, щоб формувати язичок. Принципи, показані вище, можуть використовуватися для того, щоб з'єднувати всі типи язичків, які призначені бути зміщуваними в пазу. Навіть язички, які не є гнучкими і зміщуваними, можуть з'єднуватися згідно з описаними принципами. ФОРМУЛА ВИНАХОДУ 1. Язичок (1) для приєднання будівельної панелі, причому вказаний язичок виконаний у подовженій формі із пресованої пластмаси, при цьому язичок (1) містить щонайменше два виступи (6) на першому довгому краю (L1) язичка, виступи є гнучкими в площині, паралельній верхній поверхні язичка, і виступають по суті в цій паралельній площині, і язичок (1) має другий довгий край (L2), який є по суті прямим по суті по всій довжині язичка, який відрізняється тим, що язичок містить частину, що приклеюється, виконану з можливістю бути приклеєною в пазу (2) на краю будівельної панелі, при цьому частина, що приклеюється, є крайовою ділянкою (3), яка віддалена у напрямку довжини язичка від виступів (6), а язичок (1) забезпечений гнучкою з'єднувальною ланкою (5), яка з'єднує крайову ділянку (3) з основним тілом язичка. 2. Язичок за п. 1, в якому крайова ділянка містить виїмку (4) для клею. 3 UA 114715 C2 5 10 15 20 25 3. Язичок за п. 1 або 2, в якому вказана крайова ділянка (3) забезпечена частиною (20), що ламається, виконаною з можливістю бути зламаною, коли язичок (1) є вставленим в паз (2). 4. Язичок за будь-яким з попередніх пунктів, в якому вказана крайова ділянка забезпечена зовнішньою виступаючою упорною частиною (22), яка перекриває внутрішню упорну частину (21), яка виступає від краю (9, 10) язичка, причому вказані внутрішня і зовнішня упорні частини виконані з можливістю взаємодії таким чином, щоб обмежувати зміщення язичка (1) в пазу (2). 5. Язичок за будь-яким з попередніх пунктів, в якому вказана крайова ділянка забезпечена виступаючим фрикційним з'єднанням (7), виконаним з можливістю утримувати язичок в правильному положенні доти, доки клей не затвердіє. 6. Язичок за будь-яким з попередніх пунктів, при цьому язичок містить перший край (9) і другий край (10), причому язичок забезпечений вказаною крайовою ділянкою на кожному з першого краю (9) і другого краю (10) язичка. 7. Язичок за п. 1, в якому частина, що приклеюється, є клеючою смугою (8), що проходить в подовжньому напрямку язичка, переважно вздовж всієї довжини язичка, і в якому клеюча смуга прикріплена до зовнішніх кінців (18) деяких виступів (6). 8. Язичок за п. 7, в якому зовнішній кінець (17) виступу (6), на першому краю (9) язичка, є вільним і не прикріпленим до клеючої смуги (8). 9. Язичок за п. 7 або 8, в якому зовнішній кінець (18) виступів (6), на другому краю (10) язичка, прикріплений до клеючої смуги (8). 10. Язичок за будь-яким з пп. 7-9, в якому зовнішній кінець кожного із виступів (6) забезпечений більш тоншою ділянкою (15) для того, щоб полегшити згинання виступу. 11. Язичок за будь-яким з пп. 7-10, де зовнішній кінець клеючої смуги (8) забезпечений дугоподібною частиною (16) для того, щоб полегшити вставляння язичка в паз (2). 12. Язичок за будь-яким з попередніх пунктів, в якому виступи (6) є дугоподібними. 13. Язичок за будь-яким з попередніх пунктів, в якому є кут між виступами (6) і подовжнім напрямком язичка. 14. Будівельна панель, забезпечена язичком за будь-яким з пп. 1-13, в якій вказаний язичок є зміщуваним в пазу на краю будівельної панелі. 4 UA 114715 C2 5 UA 114715 C2 6 UA 114715 C2 7 UA 114715 C2 Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
