Матеріал настилу підлоги, що складається з листових елементів підлоги, котрі з’єднуються з’єднувальними деталями

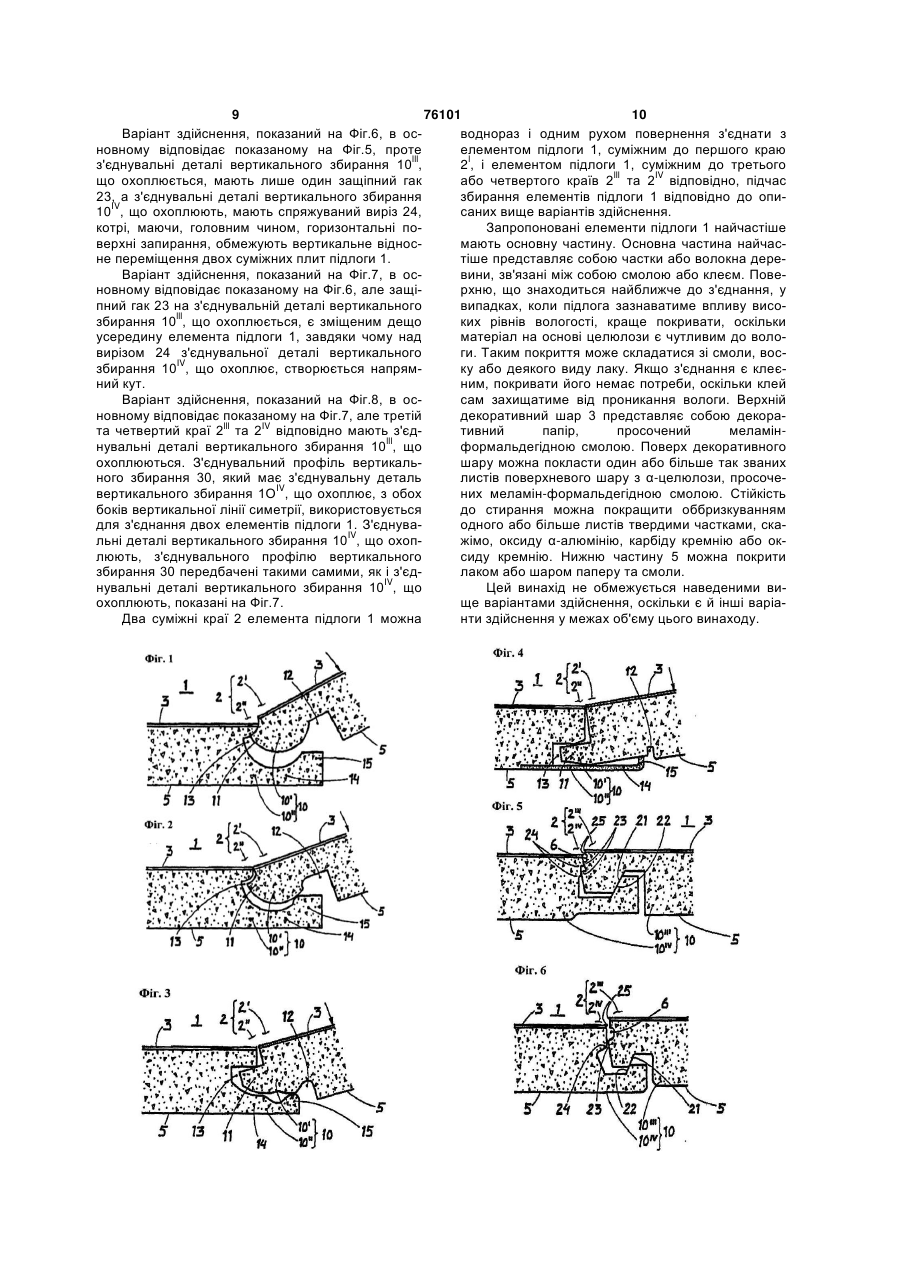

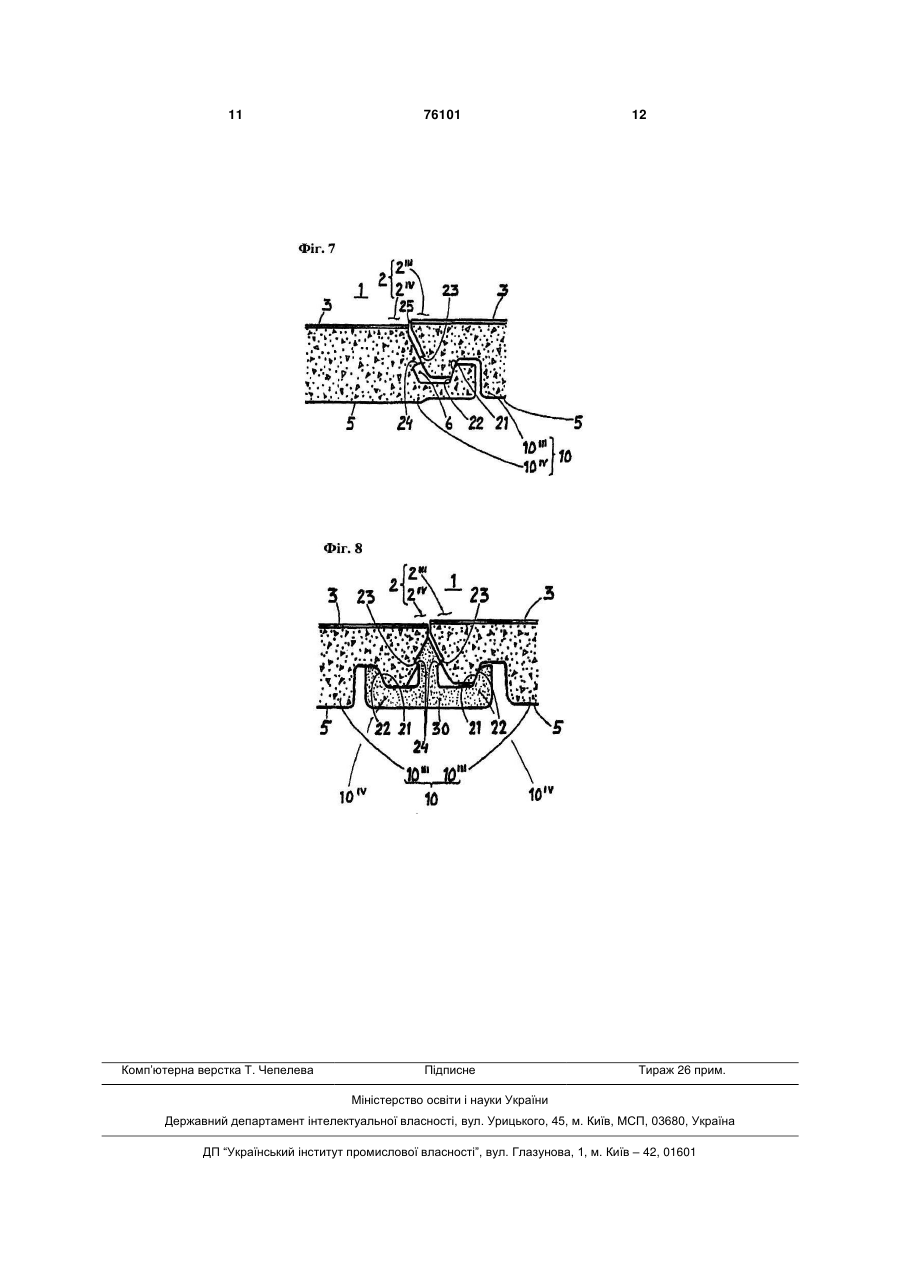

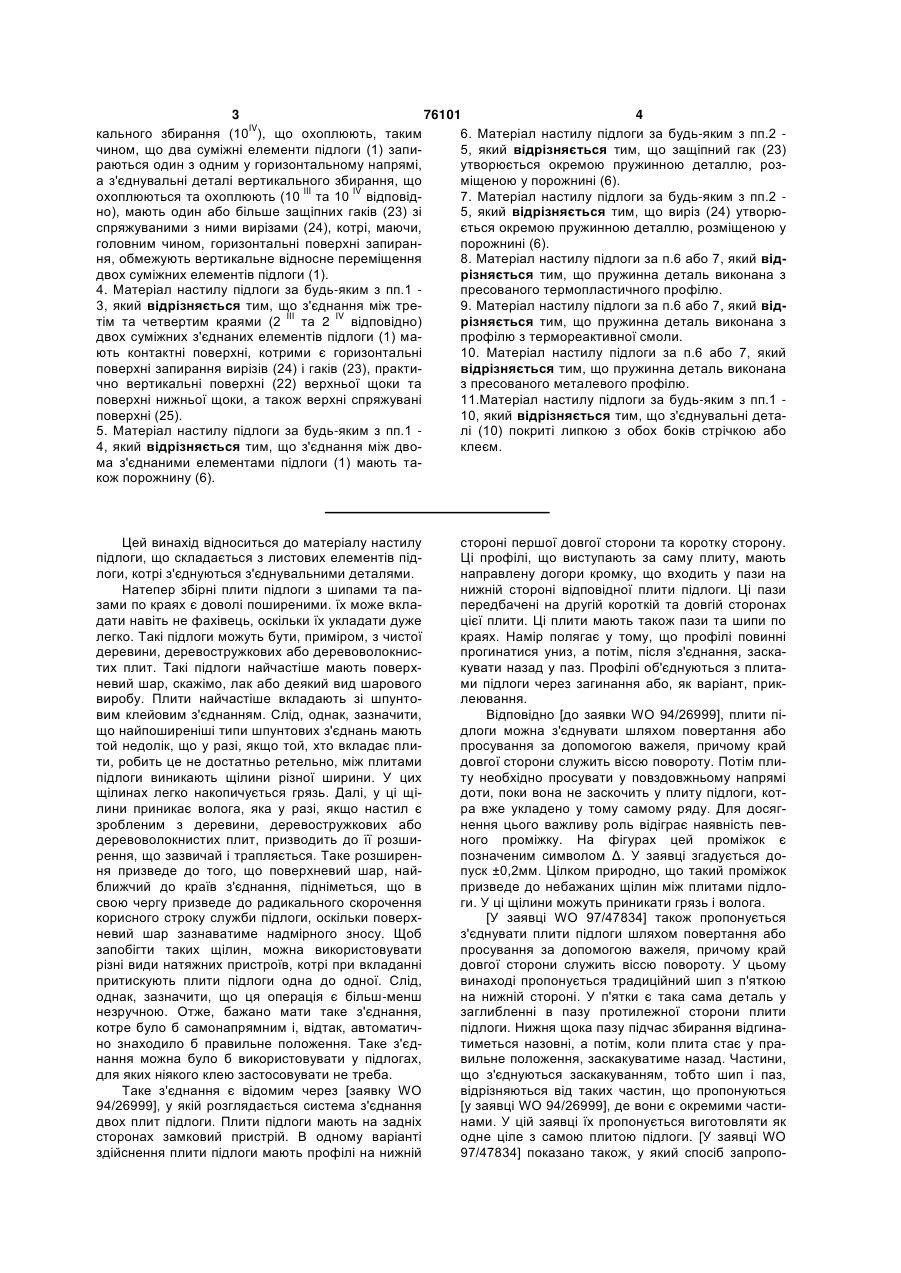

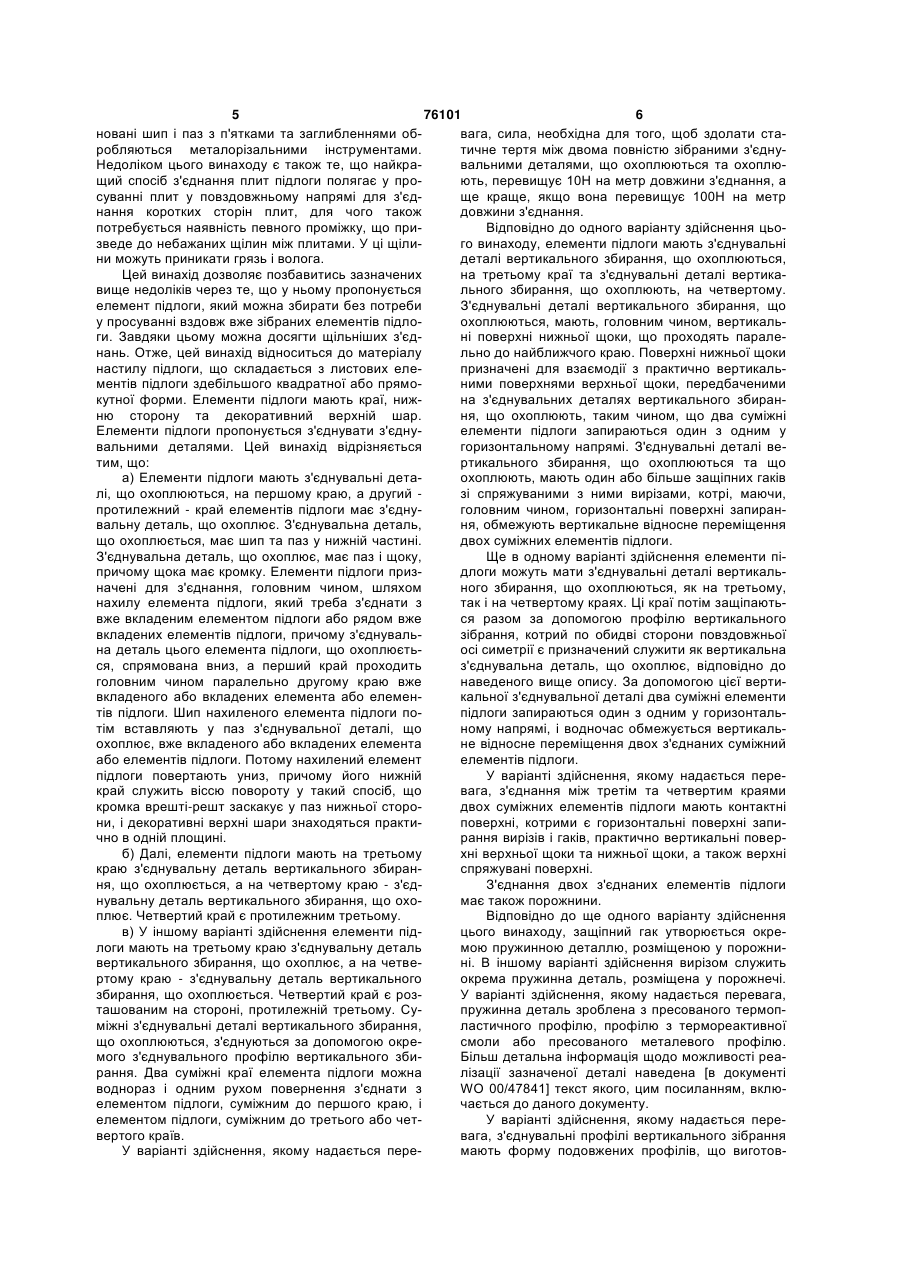

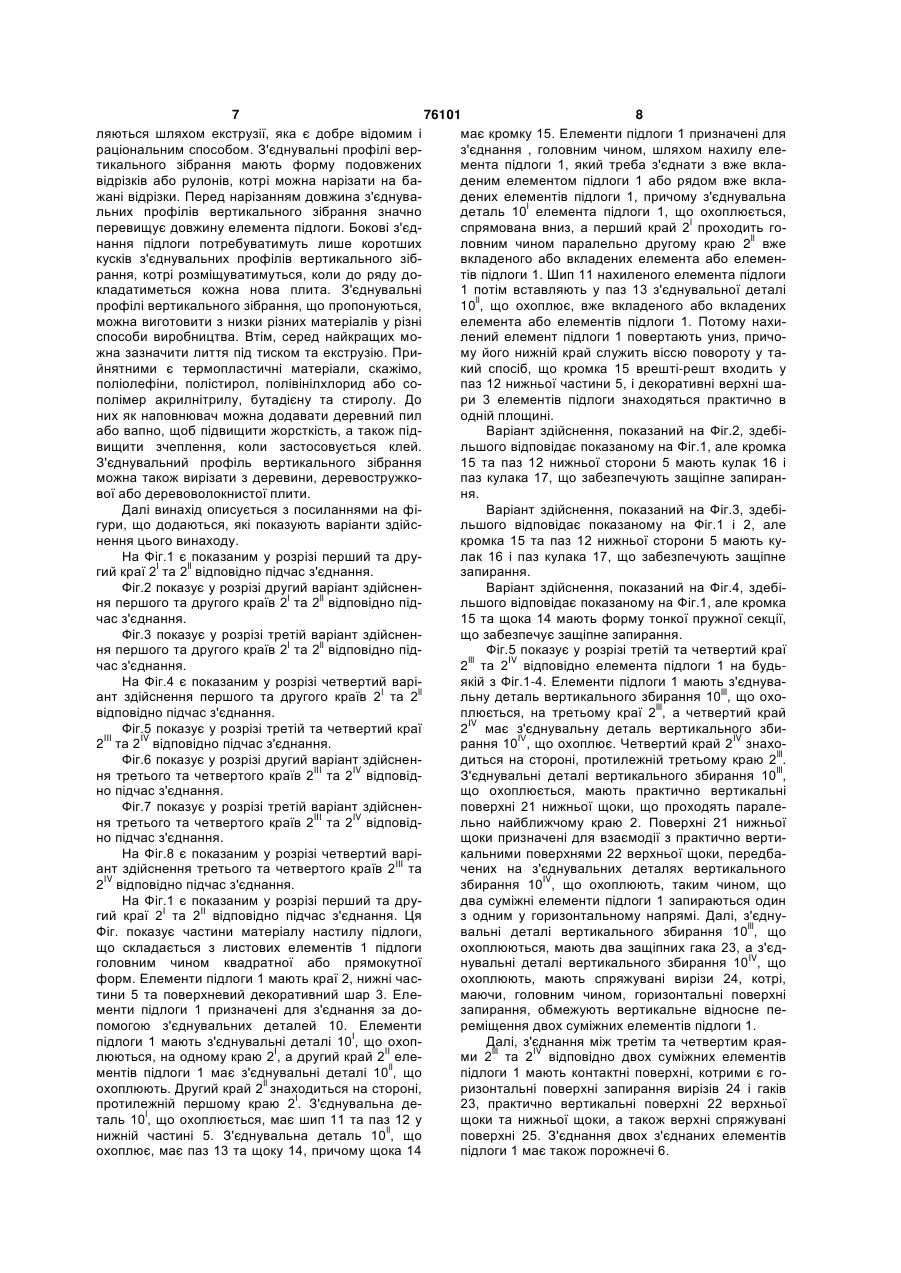

1. Матеріал настилу підлоги, що складається з листових елементів підлоги (1), головним чином, квадратної або прямокутної форм, причому елементи підлоги (1) мають краї (2), нижню частину (5) та поверхневий декоративний шар (3), і елементи підлоги (1) призначені для з'єднання за допомогою з'єднувальних деталей (10), який відрізняється тим, що: а) елементи підлоги (1) мають з'єднувальні деталі (10I), що охоплюються, на одному краю (2I), а другий край (2II) елементів підлоги (1) має з'єднувальні деталі (10II), що охоплюють; з'єднувальна деталь (10I), що охоплюється, має шип (11) та паз (12) у нижній частині (5); з'єднувальна деталь (10II), що охоплює, має паз (13) та щоку (14), причому щока (14) має кромку (15); елементи підлоги (1) призначені для з'єднання, головним чином, шляхом нахилу елемента підлоги (1), який треба з'єднати з вже вкладеним елементом підлоги (1) або рядом вже вкладених елементів підлоги (1), причому з'єднувальна деталь (10I) елемента підлоги (1), що охоплюється, спрямована вниз, а перший край (2I) проходить, головним чином, параII лельно другому краю (2 ) вже вкладеного або вкладених елемента підлоги (1) або елементів підлоги (1); шип (11) нахиленого елемента підлоги (1) вставляється у паз (13) з'єднувальної деталі (10II), що охоплює, вже вкладеного або вкладених елемента підлоги (1) або елементів підлоги (1); і нахилений елемент підлоги (1) повертають униз, 2 (19) 1 3 76101 4 кального збирання (10IV), що охоплюють, таким 6. Матеріал настилу підлоги за будь-яким з пп.2 5, який відрізняється тим, що защіпний гак (23) чином, що два суміжні елементи підлоги (1) запираються один з одним у горизонтальному напрямі, утворюється окремою пружинною деталлю, роза з'єднувальні деталі вертикального збирання, що міщеною у порожнині (6). охоплюються та охоплюють (10 III та 10 IV відповід7. Матеріал настилу підлоги за будь-яким з пп.2 5, який відрізняється тим, що виріз (24) утворюно), мають один або більше защіпних гаків (23) зі спряжуваними з ними вирізами (24), котрі, маючи, ється окремою пружинною деталлю, розміщеною у головним чином, горизонтальні поверхні запиранпорожнині (6). 8. Матеріал настилу підлоги за п.6 або 7, який відня, обмежують вертикальне відносне переміщення різняється тим, що пружинна деталь виконана з двох суміжних елементів підлоги (1). 4. Матеріал настилу підлоги за будь-яким з пп.1 пресованого термопластичного профілю. 3, який відрізняється тим, що з'єднання між тре9. Матеріал настилу підлоги за п.6 або 7, який відрізняється тим, що пружинна деталь виконана з тім та четвертим краями (2 III та 2 IV відповідно) двох суміжних з'єднаних елементів підлоги (1) мапрофілю з термореактивної смоли. ють контактні поверхні, котрими є горизонтальні 10. Матеріал настилу підлоги за п.6 або 7, який відрізняється тим, що пружинна деталь виконана поверхні запирання вирізів (24) і гаків (23), практично вертикальні поверхні (22) верхньої щоки та з пресованого металевого профілю. поверхні нижньої щоки, а також верхні спряжувані 11.Матеріал настилу підлоги за будь-яким з пп.1 10, який відрізняється тим, що з'єднувальні детаповерхні (25). 5. Матеріал настилу підлоги за будь-яким з пп.1 лі (10) покриті липкою з обох боків стрічкою або 4, який відрізняється тим, що з'єднання між двоклеєм. ма з'єднаними елементами підлоги (1) мають також порожнину (6). Цей винахід відноситься до матеріалу настилу підлоги, що складається з листових елементів підлоги, котрі з'єднуються з'єднувальними деталями. Натепер збірні плити підлоги з шипами та пазами по краях є доволі поширеними. їх може вкладати навіть не фахівець, оскільки їх укладати дуже легко. Такі підлоги можуть бути, приміром, з чистої деревини, деревостружкових або деревоволокнистих плит. Такі підлоги найчастіше мають поверхневий шар, скажімо, лак або деякий вид шарового виробу. Плити найчастіше вкладають зі шпунтовим клейовим з'єднанням. Слід, однак, зазначити, що найпоширеніші типи шпунтових з'єднань мають той недолік, що у разі, якщо той, хто вкладає плити, робить це не достатньо ретельно, між плитами підлоги виникають щілини різної ширини. У цих щілинах легко накопичується грязь. Далі, у ці щілини приникає волога, яка у разі, якщо настил є зробленим з деревини, деревостружкових або деревоволокнистих плит, призводить до її розширення, що зазвичай і трапляється. Таке розширення призведе до того, що поверхневий шар, найближчий до країв з'єднання, підніметься, що в свою чергу призведе до радикального скорочення корисного строку служби підлоги, оскільки поверхневий шар зазнаватиме надмірного зносу. Щоб запобігти таких щілин, можна використовувати різні види натяжних пристроїв, котрі при вкладанні притискують плити підлоги одна до одної. Слід, однак, зазначити, що ця операція є більш-менш незручною. Отже, бажано мати таке з'єднання, котре було б самонапрямним і, відтак, автоматично знаходило б правильне положення. Таке з'єднання можна було б використовувати у підлогах, для яких ніякого клею застосовувати не треба. Таке з'єднання є відомим через [заявку WO 94/26999], у якій розглядається система з'єднання двох плит підлоги. Плити підлоги мають на задніх сторонах замковий пристрій. В одному варіанті здійснення плити підлоги мають профілі на нижній стороні першої довгої сторони та коротку сторону. Ці профілі, що виступають за саму плиту, мають направлену догори кромку, що входить у пази на нижній стороні відповідної плити підлоги. Ці пази передбачені на другій короткій та довгій сторонах цієї плити. Ці плити мають також пази та шипи по краях. Намір полягає у тому, що профілі повинні прогинатися униз, а потім, після з'єднання, заскакувати назад у паз. Профілі об'єднуються з плитами підлоги через загинання або, як варіант, приклеювання. Відповідно [до заявки WO 94/26999], плити підлоги можна з'єднувати шляхом повертання або просування за допомогою важеля, причому край довгої сторони служить віссю повороту. Потім плиту необхідно просувати у повздовжньому напрямі доти, поки вона не заскочить у плиту підлоги, котра вже укладено у тому самому ряду. Для досягнення цього важливу роль відіграє наявність певного проміжку. На фігурах цей проміжок є позначеним символом Δ. У заявці згадується допуск ±0,2мм. Цілком природно, що такий проміжок призведе до небажаних щілин між плитами підлоги. У ці щілини можуть приникати грязь і волога. [У заявці WO 97/47834] також пропонується з'єднувати плити підлоги шляхом повертання або просування за допомогою важеля, причому край довгої сторони служить віссю повороту. У цьому винаході пропонується традиційний шип з п'яткою на нижній стороні. У п'ятки є така сама деталь у заглибленні в пазу протилежної сторони плити підлоги. Нижня щока пазу підчас збирання відгинатиметься назовні, а потім, коли плита стає у правильне положення, заскакуватиме назад. Частини, що з'єднуються заскакуванням, тобто шип і паз, відрізняються від таких частин, що пропонуються [у заявці WO 94/26999], де вони є окремими частинами. У цій заявці їх пропонується виготовляти як одне ціле з самою плитою підлоги. [У заявці WO 97/47834] показано також, у який спосіб запропо 5 76101 6 новані шип і паз з п'ятками та заглибленнями обвага, сила, необхідна для того, щоб здолати старобляються металорізальними інструментами. тичне тертя між двома повністю зібраними з'єднуНедоліком цього винаходу є також те, що найкравальними деталями, що охоплюються та охоплющий спосіб з'єднання плит підлоги полягає у проють, перевищує 10Н на метр довжини з'єднання, а суванні плит у повздовжньому напрямі для з'єдще краще, якщо вона перевищує 100Η на метр нання коротких сторін плит, для чого також довжини з'єднання. потребується наявність певного проміжку, що приВідповідно до одного варіанту здійснення цьозведе до небажаних щілин між плитами. У ці щілиго винаходу, елементи підлоги мають з'єднувальні ни можуть приникати грязь і волога. деталі вертикального збирання, що охоплюються, Цей винахід дозволяє позбавитись зазначених на третьому краї та з'єднувальні деталі вертикавище недоліків через те, що у ньому пропонується льного збирання, що охоплюють, на четвертому. елемент підлоги, який можна збирати без потреби З'єднувальні деталі вертикального збирання, що у просуванні вздовж вже зібраних елементів підлоохоплюються, мають, головним чином, вертикальги. Завдяки цьому можна досягти щільніших з'єдні поверхні нижньої щоки, що проходять параленань. Отже, цей винахід відноситься до матеріалу льно до найближчого краю. Поверхні нижньої щоки настилу підлоги, що складається з листових елепризначені для взаємодії з практично вертикальментів підлоги здебільшого квадратної або прямоними поверхнями верхньої щоки, передбаченими кутної форми. Елементи підлоги мають краї, нижна з'єднувальних деталях вертикального збиранню сторону та декоративний верхній шар. ня, що охоплюють, таким чином, що два суміжні Елементи підлоги пропонується з'єднувати з'єднуелементи підлоги запираються один з одним у вальними деталями. Цей винахід відрізняється горизонтальному напрямі. З'єднувальні деталі ветим, що: ртикального збирання, що охоплюються та що а) Елементи підлоги мають з'єднувальні детаохоплюють, мають один або більше защіпних гаків лі, що охоплюються, на першому краю, а другий зі спряжуваними з ними вирізами, котрі, маючи, протилежний - край елементів підлоги має з'єднуголовним чином, горизонтальні поверхні запиранвальну деталь, що охоплює. З'єднувальна деталь, ня, обмежують вертикальне відносне переміщення що охоплюється, має шип та паз у нижній частині. двох суміжних елементів підлоги. З'єднувальна деталь, що охоплює, має паз і щоку, Ще в одному варіанті здійснення елементи піпричому щока має кромку. Елементи підлоги приздлоги можуть мати з'єднувальні деталі вертикальначені для з'єднання, головним чином, шляхом ного збирання, що охоплюються, як на третьому, нахилу елемента підлоги, який треба з'єднати з так і на четвертому краях. Ці краї потім защіпаютьвже вкладеним елементом підлоги або рядом вже ся разом за допомогою профілю вертикального вкладених елементів підлоги, причому з'єднувальзібрання, котрий по обидві сторони повздовжньої на деталь цього елемента підлоги, що охоплюєтьосі симетрії є призначений служити як вертикальна ся, спрямована вниз, а перший край проходить з'єднувальна деталь, що охоплює, відповідно до головним чином паралельно другому краю вже наведеного вище опису. За допомогою цієї вертивкладеного або вкладених елемента або елеменкальної з'єднувальної деталі два суміжні елементи тів підлоги. Шип нахиленого елемента підлоги попідлоги запираються один з одним у горизонтальтім вставляють у паз з'єднувальної деталі, що ному напрямі, і водночас обмежується вертикальохоплює, вже вкладеного або вкладених елемента не відносне переміщення двох з'єднаних суміжний або елементів підлоги. Потому нахилений елемент елементів підлоги. підлоги повертають униз, причому його нижній У варіанті здійснення, якому надається перекрай служить віссю повороту у такий спосіб, що вага, з'єднання між третім та четвертим краями кромка врешті-решт заскакує у паз нижньої стородвох суміжних елементів підлоги мають контактні ни, і декоративні верхні шари знаходяться практиповерхні, котрими є горизонтальні поверхні запично в одній площині. рання вирізів і гаків, практично вертикальні поверб) Далі, елементи підлоги мають на третьому хні верхньої щоки та нижньої щоки, а також верхні краю з'єднувальну деталь вертикального збиранспряжувані поверхні. ня, що охоплюється, а на четвертому краю - з'єдЗ'єднання двох з'єднаних елементів підлоги нувальну деталь вертикального збирання, що охомає також порожнини. плює. Четвертий край є протилежним третьому. Відповідно до ще одного варіанту здійснення в) У іншому варіанті здійснення елементи підцього винаходу, защіпний гак утворюється окрелоги мають на третьому краю з'єднувальну деталь мою пружинною деталлю, розміщеною у порожнивертикального збирання, що охоплює, а на четвені. В іншому варіанті здійснення вирізом служить ртому краю - з'єднувальну деталь вертикального окрема пружинна деталь, розміщена у порожнечі. збирання, що охоплюється. Четвертий край є розУ варіанті здійснення, якому надається перевага, ташованим на стороні, протилежній третьому. Супружинна деталь зроблена з пресованого термопміжні з'єднувальні деталі вертикального збирання, ластичного профілю, профілю з термореактивної що охоплюються, з'єднуються за допомогою окресмоли або пресованого металевого профілю. мого з'єднувального профілю вертикального збиБільш детальна інформація щодо можливості реарання. Два суміжні краї елемента підлоги можна лізації зазначеної деталі наведена [в документі воднораз і одним рухом повернення з'єднати з WO 00/47841] текст якого, цим посиланням, вклюелементом підлоги, суміжним до першого краю, і чається до даного документу. елементом підлоги, суміжним до третього або четУ варіанті здійснення, якому надається перевертого країв. вага, з'єднувальні профілі вертикального зібрання У варіанті здійснення, якому надається перемають форму подовжених профілів, що виготов 7 76101 8 ляються шляхом екструзії, яка є добре відомим і має кромку 15. Елементи підлоги 1 призначені для раціональним способом. З'єднувальні профілі верз'єднання , головним чином, шляхом нахилу елетикального зібрання мають форму подовжених мента підлоги 1, який треба з'єднати з вже вклавідрізків або рулонів, котрі можна нарізати на баденим елементом підлоги 1 або рядом вже вклажані відрізки. Перед нарізанням довжина з'єднувадених елементів підлоги 1, причому з'єднувальна l льних профілів вертикального зібрання значно деталь 10 елемента підлоги 1, що охоплюється, перевищує довжину елемента підлоги. Бокові з'єдспрямована вниз, а перший край 2l проходить гонання підлоги потребуватимуть лише коротших ловним чином паралельно другому краю 2ll вже кусків з'єднувальних профілів вертикального зібвкладеного або вкладених елемента або елеменрання, котрі розміщуватимуться, коли до ряду дотів підлоги 1. Шип 11 нахиленого елемента підлоги кладатиметься кожна нова плита. З'єднувальні 1 потім вставляють у паз 13 з'єднувальної деталі профілі вертикального зібрання, що пропонуються, 10ll, що охоплює, вже вкладеного або вкладених можна виготовити з низки різних матеріалів у різні елемента або елементів підлоги 1. Потому нахиспособи виробництва. Втім, серед найкращих молений елемент підлоги 1 повертають униз, причожна зазначити лиття під тиском та екструзію. Приму його нижній край служить віссю повороту у тайнятними є термопластичні матеріали, скажімо, кий спосіб, що кромка 15 врешті-решт входить у поліолефіни, полістирол, полівінілхлорид або сопаз 12 нижньої частини 5, і декоративні верхні шаполімер акрилнітрилу, бутадієну та стиролу. До ри 3 елементів підлоги знаходяться практично в них як наповнювач можна додавати деревний пил одній площині. або вапно, щоб підвищити жорсткість, а також підВаріант здійснення, показаний на Фіг.2, здебівищити зчеплення, коли застосовується клей. льшого відповідає показаному на Фіг.1, але кромка З'єднувальний профіль вертикального зібрання 15 та паз 12 нижньої сторони 5 мають кулак 16 і можна також вирізати з деревини, деревостружкопаз кулака 17, що забезпечують защіпне запиранвої або деревоволокнистої плити. ня. Далі винахід описується з посиланнями на фіВаріант здійснення, показаний на Фіг.3, здебігури, що додаються, які показують варіанти здійсльшого відповідає показаному на Фіг.1 і 2, але нення цього винаходу. кромка 15 та паз 12 нижньої сторони 5 мають куНа Фіг.1 є показаним у розрізі перший та друлак 16 і паз кулака 17, що забезпечують защіпне гий краї 2l та 2ll відповідно підчас з'єднання. запирання. Фіг.2 показує у розрізі другий варіант здійсненВаріант здійснення, показаний на Фіг.4, здебіня першого та другого країв 2l та 2ll відповідно підльшого відповідає показаному на Фіг.1, але кромка час з'єднання. 15 та щока 14 мають форму тонкої пружної секції, Фіг.3 показує у розрізі третій варіант здійсненщо забезпечує защіпне запирання. ня першого та другого країв 2l та 2ll відповідно підФіг.5 показує у розрізі третій та четвертий краї час з'єднання. 2lll та 2IV відповідно елемента підлоги 1 на будьНа Фіг.4 є показаним у розрізі четвертий варіякій з Фіг.1-4. Елементи підлоги 1 мають з'єднуваант здійснення першого та другого країв 2l та 2ll льну деталь вертикального збирання 10lll, що оховідповідно підчас з'єднання. плюється, на третьому краї 2lll, а четвертий край Фіг.5 показує у розрізі третій та четвертий краї 2IV має з'єднувальну деталь вертикального зби2III та 2IV відповідно підчас з'єднання. рання 10ΙV, що охоплює. Четвертий край 2IV знахоФіг.6 показує у розрізі другий варіант здійснендиться на стороні, протилежній третьому краю 2lll. ня третього та четвертого країв 2III та 2IV відповідЗ'єднувальні деталі вертикального збирання 10lll, но підчас з'єднання. що охоплюється, мають практично вертикальні Фіг.7 показує у розрізі третій варіант здійсненповерхні 21 нижньої щоки, що проходять параленя третього та четвертого країв 2III та 2IV відповідльно найближчому краю 2. Поверхні 21 нижньої но підчас з'єднання. щоки призначені для взаємодії з практично вертиНа Фіг.8 є показаним у розрізі четвертий варікальними поверхнями 22 верхньої щоки, передбаант здійснення третього та четвертого країв 2III та чених на з'єднувальних деталях вертикального 2IV відповідно підчас з'єднання. збирання 10IV, що охоплюють, таким чином, що На Фіг.1 є показаним у розрізі перший та друдва суміжні елементи підлоги 1 запираються один гий краї 2I та 2II відповідно підчас з'єднання. Ця з одним у горизонтальному напрямі. Далі, з'єднуФіг. показує частини матеріалу настилу підлоги, вальні деталі вертикального збирання 10lll, що що складається з листових елементів 1 підлоги охоплюються, мають два защіпних гака 23, а з'єдголовним чином квадратної або прямокутної нувальні деталі вертикального збирання 10IV, що форм. Елементи підлоги 1 мають краї 2, нижні часохоплюють, мають спряжувані вирізи 24, котрі, тини 5 та поверхневий декоративний шар 3. Елемаючи, головним чином, горизонтальні поверхні менти підлоги 1 призначені для з'єднання за дозапирання, обмежують вертикальне відносне пепомогою з'єднувальних деталей 10. Елементи реміщення двох суміжних елементів підлоги 1. підлоги 1 мають з'єднувальні деталі 10І, що охопДалі, з'єднання між третім та четвертим краяІ ІІ lll IV люються, на одному краю 2 , а другий край 2 елеми 2 та 2 відповідно двох суміжних елементів ll ментів підлоги 1 має з'єднувальні деталі 10 , що підлоги 1 мають контактні поверхні, котрими є гоохоплюють. Другий край 2ll знаходиться на стороні, ризонтальні поверхні запирання вирізів 24 і гаків протилежній першому краю 2l. З'єднувальна де23, практично вертикальні поверхні 22 верхньої таль 10l, що охоплюється, має шип 11 та паз 12 у щоки та нижньої щоки, а також верхні спряжувані нижній частині 5. З'єднувальна деталь 10ll, що поверхні 25. З'єднання двох з'єднаних елементів охоплює, має паз 13 та щоку 14, причому щока 14 підлоги 1 має також порожнечі 6. 9 76101 10 Варіант здійснення, показаний на Фіг.6, в осводнораз і одним рухом повернення з'єднати з новному відповідає показаному на Фіг.5, проте елементом підлоги 1, суміжним до першого краю з'єднувальні деталі вертикального збирання 10lll, 2l, і елементом підлоги 1, суміжним до третього що охоплюється, мають лише один защіпний гак або четвертого країв 2lll та 2IV відповідно, підчас 23, а з'єднувальні деталі вертикального збирання збирання елементів підлоги 1 відповідно до опиIV 10 , що охоплюють, мають спряжуваний виріз 24, саних вище варіантів здійснення. котрі, маючи, головним чином, горизонтальні поЗапропоновані елементи підлоги 1 найчастіше верхні запирання, обмежують вертикальне відносмають основну частину. Основна частина найчасне переміщення двох суміжних плит підлоги 1. тіше представляє собою частки або волокна дереВаріант здійснення, показаний на Фіг.7, в освини, зв'язані між собою смолою або клеєм. Повеновному відповідає показаному на Фіг.6, але защірхню, що знаходиться найближче до з'єднання, у пний гак 23 на з'єднувальній деталі вертикального випадках, коли підлога зазнаватиме впливу висозбирання 10lll, що охоплюється, є зміщеним дещо ких рівнів вологості, краще покривати, оскільки усередину елемента підлоги 1, завдяки чому над матеріал на основі целюлози є чутливим до воловирізом 24 з'єднувальної деталі вертикального ги. Таким покриття може складатися зі смоли, восзбирання 10IV, що охоплює, створюється напрямку або деякого виду лаку. Якщо з'єднання є клеєний кут. ним, покривати його немає потреби, оскільки клей Варіант здійснення, показаний на Фіг.8, в оссам захищатиме від проникання вологи. Верхній новному відповідає показаному на Фіг.7, але третій декоративний шар 3 представляє собою декората четвертий краї 2lll та 2IV відповідно мають з'єдтивний папір, просочений меламіннувальні деталі вертикального збирання 10lll, що формальдегідною смолою. Поверх декоративного охоплюються. З'єднувальний профіль вертикальшару можна покласти один або більше так званих ного збирання 30, який має з'єднувальну деталь листів поверхневого шару з α-целюлози, просочевертикального збирання 1OIV, що охоплює, з обох них меламін-формальдегідною смолою. Стійкість боків вертикальної лінії симетрії, використовується до стирання можна покращити оббризкуванням для з'єднання двох елементів підлоги 1. З'єднуваодного або більше листів твердими частками, скальні деталі вертикального збирання 10IV, що охопжімо, оксиду α-алюмінію, карбіду кремнію або оклюють, з'єднувального профілю вертикального сиду кремнію. Нижню частину 5 можна покрити збирання 30 передбачені такими самими, як і з'єдлаком або шаром паперу та смоли. нувальні деталі вертикального збирання 10IV, що Цей винахід не обмежується наведеними виохоплюють, показані на Фіг.7. ще варіантами здійснення, оскільки є й інші варіаДва суміжні краї 2 елемента підлоги 1 можна нти здійснення у межах об'єму цього винаходу. 11 Комп’ютерна верстка Т. Чепелева 76101 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
