Механічна блокувальна система для панелей підлоги

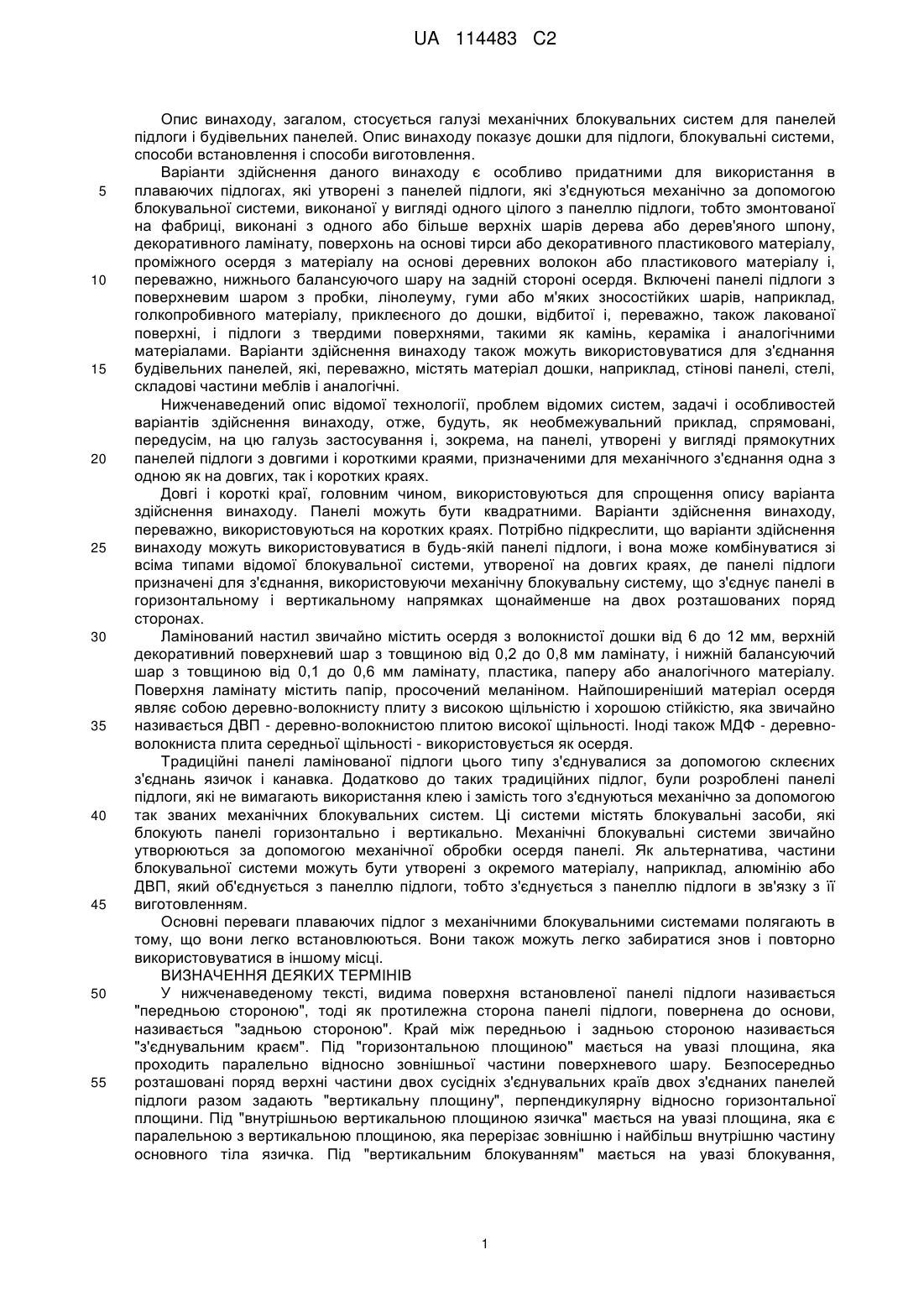

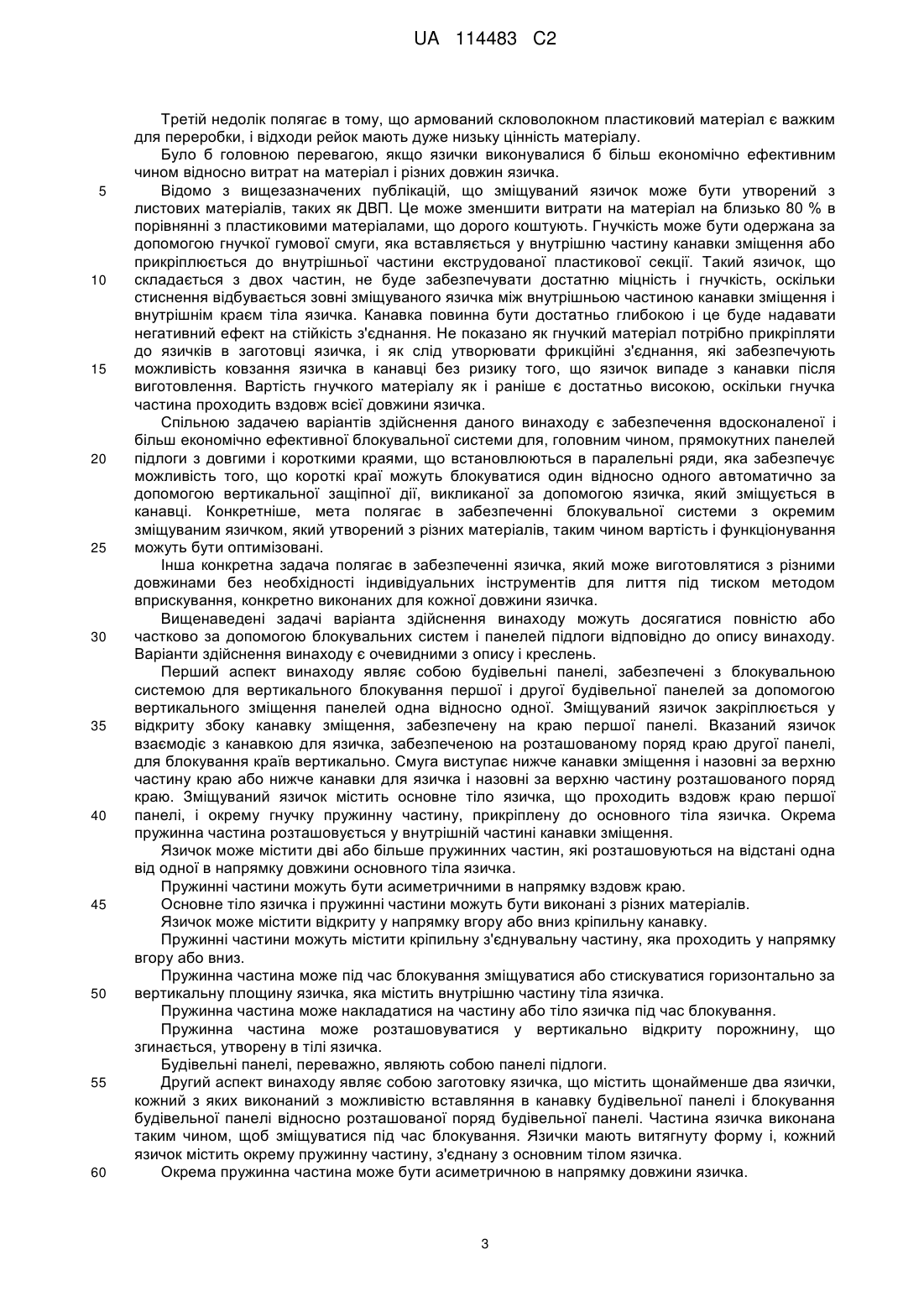

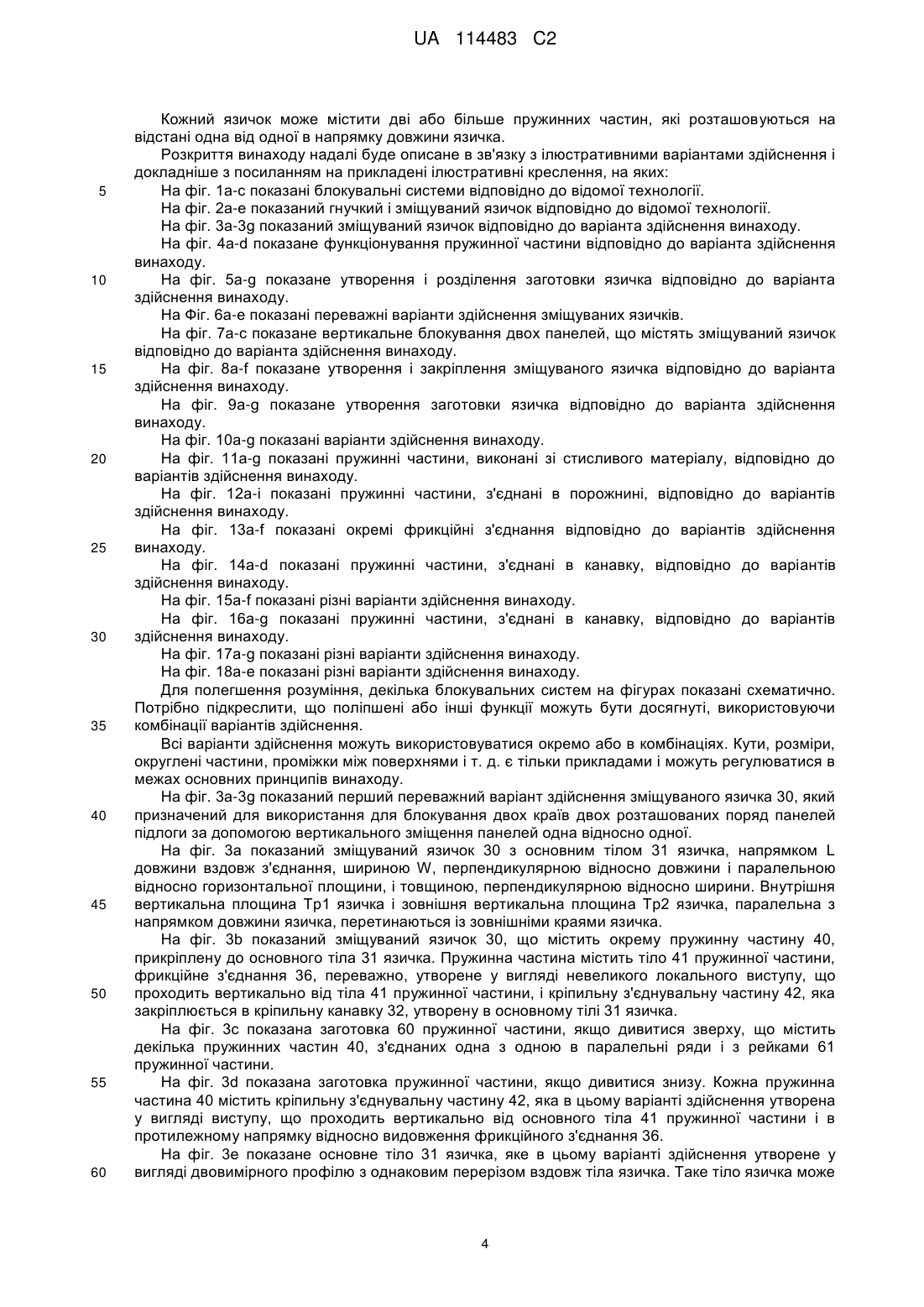

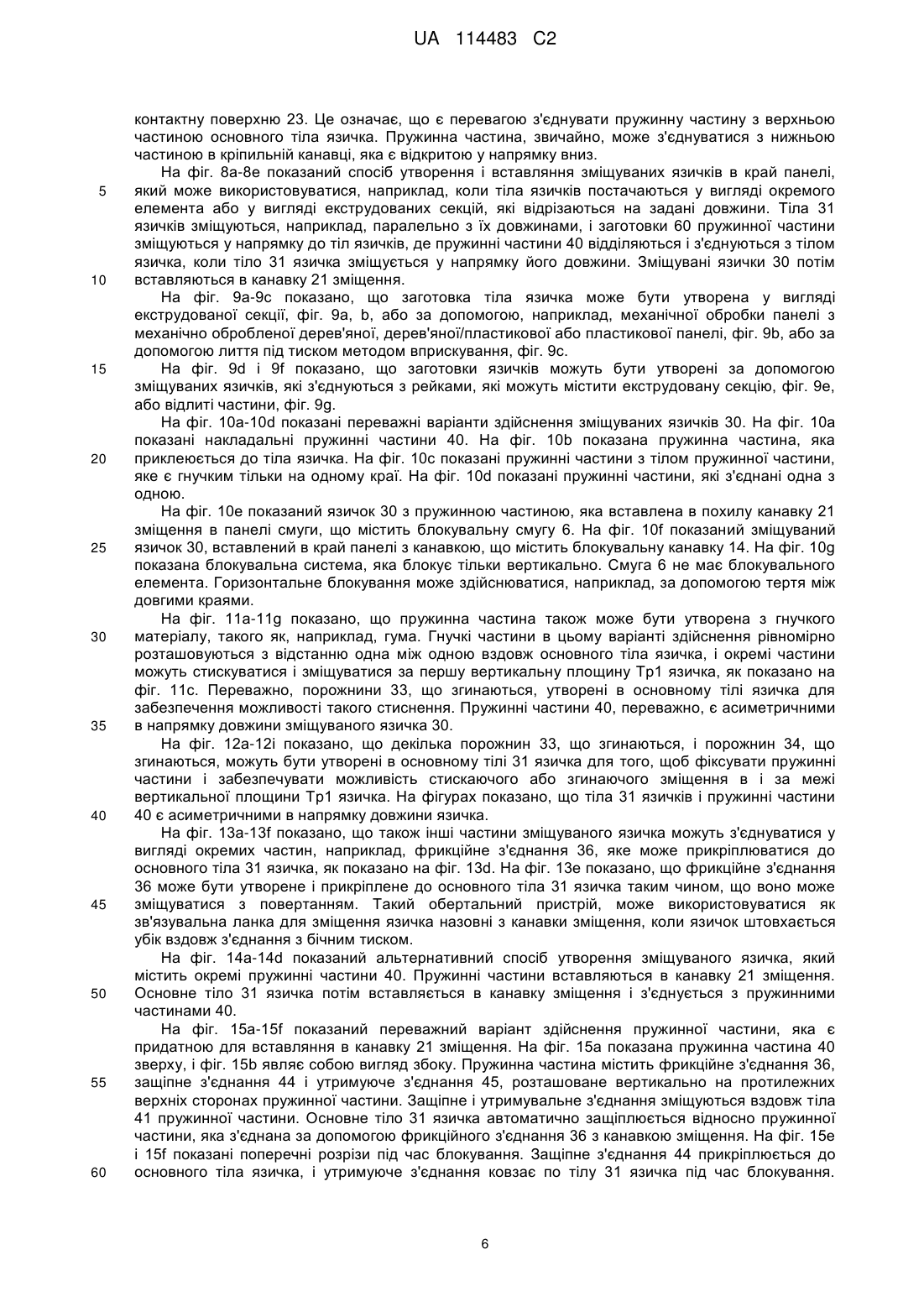

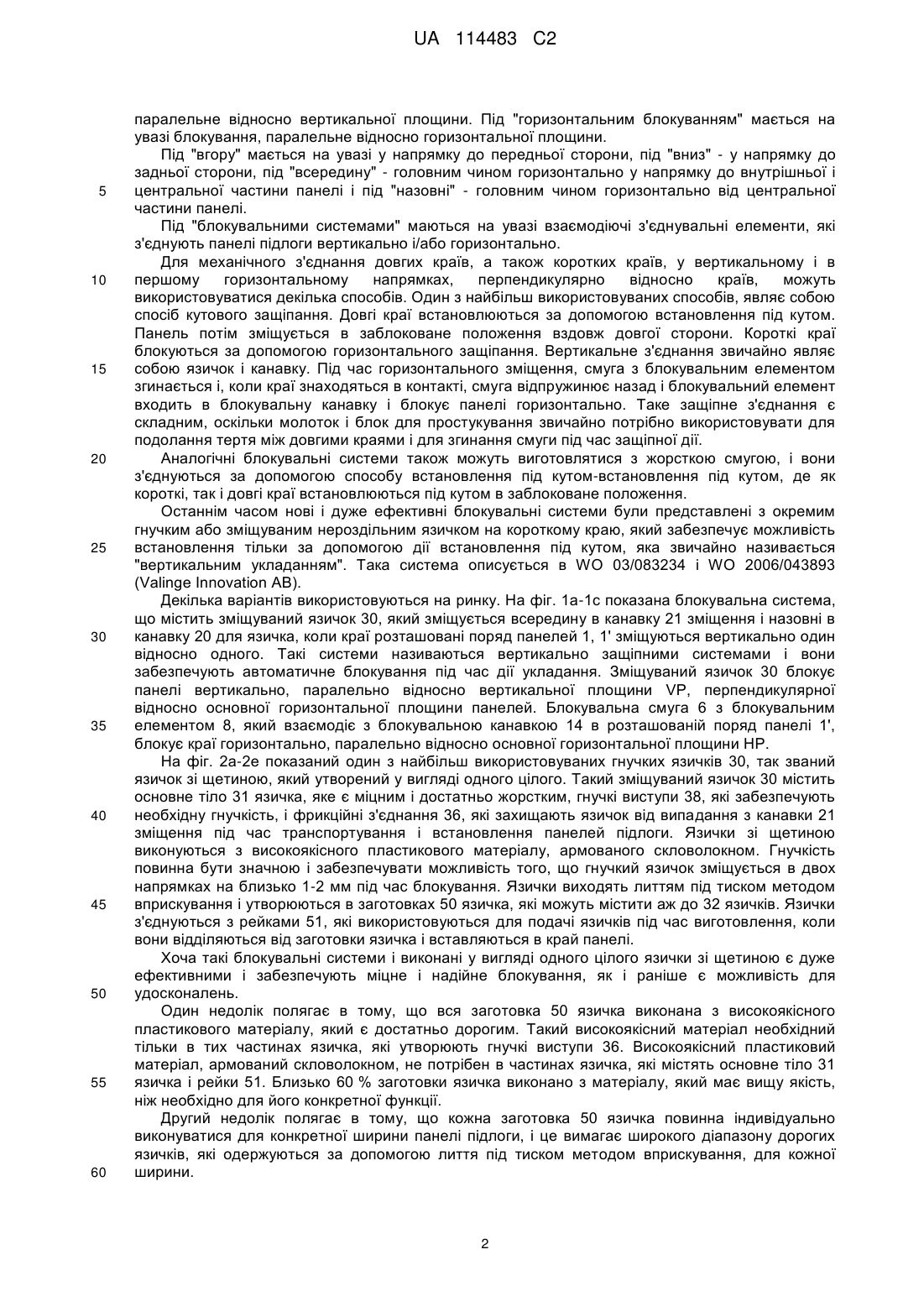

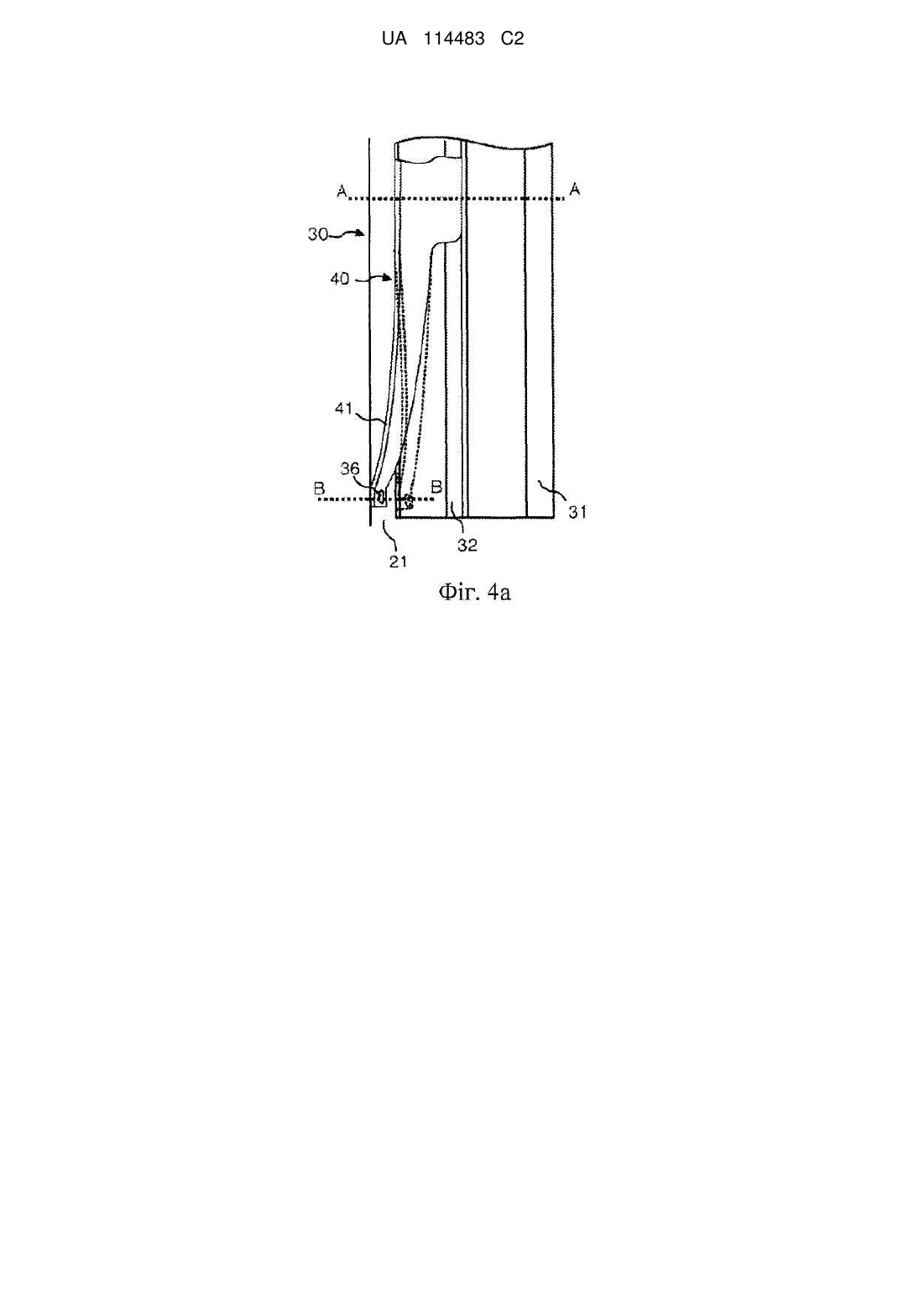

Реферат: Заявлені будівельні панелі, особливо панелі підлоги, які забезпечені вертикальною блокувальною системою на розташованих поряд краях, що включають в себе зміщуваний язичок, який має основне тіло язичка, і окремі пружинні частини, прикріплені до тіла. UA 114483 C2 (12) UA 114483 C2 UA 114483 C2 5 10 15 20 25 30 35 40 45 50 55 Опис винаходу, загалом, стосується галузі механічних блокувальних систем для панелей підлоги і будівельних панелей. Опис винаходу показує дошки для підлоги, блокувальні системи, способи встановлення і способи виготовлення. Варіанти здійснення даного винаходу є особливо придатними для використання в плаваючих підлогах, які утворені з панелей підлоги, які з'єднуються механічно за допомогою блокувальної системи, виконаної у вигляді одного цілого з панеллю підлоги, тобто змонтованої на фабриці, виконані з одного або більше верхніх шарів дерева або дерев'яного шпону, декоративного ламінату, поверхонь на основі тирси або декоративного пластикового матеріалу, проміжного осердя з матеріалу на основі деревних волокон або пластикового матеріалу і, переважно, нижнього балансуючого шару на задній стороні осердя. Включені панелі підлоги з поверхневим шаром з пробки, лінолеуму, гуми або м'яких зносостійких шарів, наприклад, голкопробивного матеріалу, приклеєного до дошки, відбитої і, переважно, також лакованої поверхні, і підлоги з твердими поверхнями, такими як камінь, кераміка і аналогічними матеріалами. Варіанти здійснення винаходу також можуть використовуватися для з'єднання будівельних панелей, які, переважно, містять матеріал дошки, наприклад, стінові панелі, стелі, складові частини меблів і аналогічні. Нижченаведений опис відомої технології, проблем відомих систем, задачі і особливостей варіантів здійснення винаходу, отже, будуть, як необмежувальний приклад, спрямовані, передусім, на цю галузь застосування і, зокрема, на панелі, утворені у вигляді прямокутних панелей підлоги з довгими і короткими краями, призначеними для механічного з'єднання одна з одною як на довгих, так і коротких краях. Довгі і короткі краї, головним чином, використовуються для спрощення опису варіанта здійснення винаходу. Панелі можуть бути квадратними. Варіанти здійснення винаходу, переважно, використовуються на коротких краях. Потрібно підкреслити, що варіанти здійснення винаходу можуть використовуватися в будь-якій панелі підлоги, і вона може комбінуватися зі всіма типами відомої блокувальної системи, утвореної на довгих краях, де панелі підлоги призначені для з'єднання, використовуючи механічну блокувальну систему, що з'єднує панелі в горизонтальному і вертикальному напрямках щонайменше на двох розташованих поряд сторонах. Ламінований настил звичайно містить осердя з волокнистої дошки від 6 до 12 мм, верхній декоративний поверхневий шар з товщиною від 0,2 до 0,8 мм ламінату, і нижній балансуючий шар з товщиною від 0,1 до 0,6 мм ламінату, пластика, паперу або аналогічного матеріалу. Поверхня ламінату містить папір, просочений меланіном. Найпоширеніший матеріал осердя являє собою деревно-волокнисту плиту з високою щільністю і хорошою стійкістю, яка звичайно називається ДВП - деревно-волокнистою плитою високої щільності. Іноді також МДФ - деревноволокниста плита середньої щільності - використовується як осердя. Традиційні панелі ламінованої підлоги цього типу з'єднувалися за допомогою склеєних з'єднань язичок і канавка. Додатково до таких традиційних підлог, були розроблені панелі підлоги, які не вимагають використання клею і замість того з'єднуються механічно за допомогою так званих механічних блокувальних систем. Ці системи містять блокувальні засоби, які блокують панелі горизонтально і вертикально. Механічні блокувальні системи звичайно утворюються за допомогою механічної обробки осердя панелі. Як альтернатива, частини блокувальної системи можуть бути утворені з окремого матеріалу, наприклад, алюмінію або ДВП, який об'єднується з панеллю підлоги, тобто з'єднується з панеллю підлоги в зв'язку з її виготовленням. Основні переваги плаваючих підлог з механічними блокувальними системами полягають в тому, що вони легко встановлюються. Вони також можуть легко забиратися знов і повторно використовуватися в іншому місці. ВИЗНАЧЕННЯ ДЕЯКИХ ТЕРМІНІВ У нижченаведеному тексті, видима поверхня встановленої панелі підлоги називається "передньою стороною", тоді як протилежна сторона панелі підлоги, повернена до основи, називається "задньою стороною". Край між передньою і задньою стороною називається "з'єднувальним краєм". Під "горизонтальною площиною" мається на увазі площина, яка проходить паралельно відносно зовнішньої частини поверхневого шару. Безпосередньо розташовані поряд верхні частини двох сусідніх з'єднувальних країв двох з'єднаних панелей підлоги разом задають "вертикальну площину", перпендикулярну відносно горизонтальної площини. Під "внутрішньою вертикальною площиною язичка" мається на увазі площина, яка є паралельною з вертикальною площиною, яка перерізає зовнішню і найбільш внутрішню частину основного тіла язичка. Під "вертикальним блокуванням" мається на увазі блокування, 1 UA 114483 C2 5 10 15 20 25 30 35 40 45 50 55 60 паралельне відносно вертикальної площини. Під "горизонтальним блокуванням" мається на увазі блокування, паралельне відносно горизонтальної площини. Під "вгору" мається на увазі у напрямку до передньої сторони, під "вниз" - у напрямку до задньої сторони, під "всередину" - головним чином горизонтально у напрямку до внутрішньої і центральної частини панелі і під "назовні" - головним чином горизонтально від центральної частини панелі. Під "блокувальними системами" маються на увазі взаємодіючі з'єднувальні елементи, які з'єднують панелі підлоги вертикально і/або горизонтально. Для механічного з'єднання довгих країв, а також коротких країв, у вертикальному і в першому горизонтальному напрямках, перпендикулярно відносно країв, можуть використовуватися декілька способів. Один з найбільш використовуваних способів, являє собою спосіб кутового защіпання. Довгі краї встановлюються за допомогою встановлення під кутом. Панель потім зміщується в заблоковане положення вздовж довгої сторони. Короткі краї блокуються за допомогою горизонтального защіпання. Вертикальне з'єднання звичайно являє собою язичок і канавку. Під час горизонтального зміщення, смуга з блокувальним елементом згинається і, коли краї знаходяться в контакті, смуга відпружинює назад і блокувальний елемент входить в блокувальну канавку і блокує панелі горизонтально. Таке защіпне з'єднання є складним, оскільки молоток і блок для простукування звичайно потрібно використовувати для подолання тертя між довгими краями і для згинання смуги під час защіпної дії. Аналогічні блокувальні системи також можуть виготовлятися з жорсткою смугою, і вони з'єднуються за допомогою способу встановлення під кутом-встановлення під кутом, де як короткі, так і довгі краї встановлюються під кутом в заблоковане положення. Останнім часом нові і дуже ефективні блокувальні системи були представлені з окремим гнучким або зміщуваним нероздільним язичком на короткому краю, який забезпечує можливість встановлення тільки за допомогою дії встановлення під кутом, яка звичайно називається "вертикальним укладанням". Така система описується в WO 03/083234 і WO 2006/043893 (Valinge Innovation АВ). Декілька варіантів використовуються на ринку. На фіг. 1а-1с показана блокувальна система, що містить зміщуваний язичок 30, який зміщується всередину в канавку 21 зміщення і назовні в канавку 20 для язичка, коли краї розташовані поряд панелей 1, 1' зміщуються вертикально один відносно одного. Такі системи називаються вертикально защіпними системами і вони забезпечують автоматичне блокування під час дії укладання. Зміщуваний язичок 30 блокує панелі вертикально, паралельно відносно вертикальної площини VP, перпендикулярної відносно основної горизонтальної площини панелей. Блокувальна смуга 6 з блокувальним елементом 8, який взаємодіє з блокувальною канавкою 14 в розташованій поряд панелі 1', блокує краї горизонтально, паралельно відносно основної горизонтальної площини НР. На фіг. 2а-2е показаний один з найбільш використовуваних гнучких язичків 30, так званий язичок зі щетиною, який утворений у вигляді одного цілого. Такий зміщуваний язичок 30 містить основне тіло 31 язичка, яке є міцним і достатньо жорстким, гнучкі виступи 38, які забезпечують необхідну гнучкість, і фрикційні з'єднання 36, які захищають язичок від випадання з канавки 21 зміщення під час транспортування і встановлення панелей підлоги. Язички зі щетиною виконуються з високоякісного пластикового матеріалу, армованого скловолокном. Гнучкість повинна бути значною і забезпечувати можливість того, що гнучкий язичок зміщується в двох напрямках на близько 1-2 мм під час блокування. Язички виходять литтям під тиском методом вприскування і утворюються в заготовках 50 язичка, які можуть містити аж до 32 язичків. Язички з'єднуються з рейками 51, які використовуються для подачі язичків під час виготовлення, коли вони відділяються від заготовки язичка і вставляються в край панелі. Хоча такі блокувальні системи і виконані у вигляді одного цілого язички зі щетиною є дуже ефективними і забезпечують міцне і надійне блокування, як і раніше є можливість для удосконалень. Один недолік полягає в тому, що вся заготовка 50 язичка виконана з високоякісного пластикового матеріалу, який є достатньо дорогим. Такий високоякісний матеріал необхідний тільки в тих частинах язичка, які утворюють гнучкі виступи 36. Високоякісний пластиковий матеріал, армований скловолокном, не потрібен в частинах язичка, які містять основне тіло 31 язичка і рейки 51. Близько 60 % заготовки язичка виконано з матеріалу, який має вищу якість, ніж необхідно для його конкретної функції. Другий недолік полягає в тому, що кожна заготовка 50 язичка повинна індивідуально виконуватися для конкретної ширини панелі підлоги, і це вимагає широкого діапазону дорогих язичків, які одержуються за допомогою лиття під тиском методом вприскування, для кожної ширини. 2 UA 114483 C2 5 10 15 20 25 30 35 40 45 50 55 60 Третій недолік полягає в тому, що армований скловолокном пластиковий матеріал є важким для переробки, і відходи рейок мають дуже низьку цінність матеріалу. Було б головною перевагою, якщо язички виконувалися б більш економічно ефективним чином відносно витрат на матеріал і різних довжин язичка. Відомо з вищезазначених публікацій, що зміщуваний язичок може бути утворений з листових матеріалів, таких як ДВП. Це може зменшити витрати на матеріал на близько 80 % в порівнянні з пластиковими матеріалами, що дорого коштують. Гнучкість може бути одержана за допомогою гнучкої гумової смуги, яка вставляється у внутрішню частину канавки зміщення або прикріплюється до внутрішньої частини екструдованої пластикової секції. Такий язичок, що складається з двох частин, не буде забезпечувати достатню міцність і гнучкість, оскільки стиснення відбувається зовні зміщуваного язичка між внутрішньою частиною канавки зміщення і внутрішнім краєм тіла язичка. Канавка повинна бути достатньо глибокою і це буде надавати негативний ефект на стійкість з'єднання. Не показано як гнучкий матеріал потрібно прикріпляти до язичків в заготовці язичка, і як слід утворювати фрикційні з'єднання, які забезпечують можливість ковзання язичка в канавці без ризику того, що язичок випаде з канавки після виготовлення. Вартість гнучкого матеріалу як і раніше є достатньо високою, оскільки гнучка частина проходить вздовж всієї довжини язичка. Спільною задачею варіантів здійснення даного винаходу є забезпечення вдосконаленої і більш економічно ефективної блокувальної системи для, головним чином, прямокутних панелей підлоги з довгими і короткими краями, що встановлюються в паралельні ряди, яка забезпечує можливість того, що короткі краї можуть блокуватися один відносно одного автоматично за допомогою вертикальної защіпної дії, викликаної за допомогою язичка, який зміщується в канавці. Конкретніше, мета полягає в забезпеченні блокувальної системи з окремим зміщуваним язичком, який утворений з різних матеріалів, таким чином вартість і функціонування можуть бути оптимізовані. Інша конкретна задача полягає в забезпеченні язичка, який може виготовлятися з різними довжинами без необхідності індивідуальних інструментів для лиття під тиском методом вприскування, конкретно виконаних для кожної довжини язичка. Вищенаведені задачі варіанта здійснення винаходу можуть досягатися повністю або частково за допомогою блокувальних систем і панелей підлоги відповідно до опису винаходу. Варіанти здійснення винаходу є очевидними з опису і креслень. Перший аспект винаходу являє собою будівельні панелі, забезпечені з блокувальною системою для вертикального блокування першої і другої будівельної панелей за допомогою вертикального зміщення панелей одна відносно одної. Зміщуваний язичок закріплюється у відкриту збоку канавку зміщення, забезпечену на краю першої панелі. Вказаний язичок взаємодіє з канавкою для язичка, забезпеченою на розташованому поряд краю другої панелі, для блокування країв вертикально. Смуга виступає нижче канавки зміщення і назовні за верхню частину краю або нижче канавки для язичка і назовні за верхню частину розташованого поряд краю. Зміщуваний язичок містить основне тіло язичка, що проходить вздовж краю першої панелі, і окрему гнучку пружинну частину, прикріплену до основного тіла язичка. Окрема пружинна частина розташовується у внутрішній частині канавки зміщення. Язичок може містити дві або більше пружинних частин, які розташовуються на відстані одна від одної в напрямку довжини основного тіла язичка. Пружинні частини можуть бути асиметричними в напрямку вздовж краю. Основне тіло язичка і пружинні частини можуть бути виконані з різних матеріалів. Язичок може містити відкриту у напрямку вгору або вниз кріпильну канавку. Пружинні частини можуть містити кріпильну з'єднувальну частину, яка проходить у напрямку вгору або вниз. Пружинна частина може під час блокування зміщуватися або стискуватися горизонтально за вертикальну площину язичка, яка містить внутрішню частину тіла язичка. Пружинна частина може накладатися на частину або тіло язичка під час блокування. Пружинна частина може розташовуватися у вертикально відкриту порожнину, що згинається, утворену в тілі язичка. Будівельні панелі, переважно, являють собою панелі підлоги. Другий аспект винаходу являє собою заготовку язичка, що містить щонайменше два язички, кожний з яких виконаний з можливістю вставляння в канавку будівельної панелі і блокування будівельної панелі відносно розташованої поряд будівельної панелі. Частина язичка виконана таким чином, щоб зміщуватися під час блокування. Язички мають витягнуту форму і, кожний язичок містить окрему пружинну частину, з'єднану з основним тілом язичка. Окрема пружинна частина може бути асиметричною в напрямку довжини язичка. 3 UA 114483 C2 5 10 15 20 25 30 35 40 45 50 55 60 Кожний язичок може містити дві або більше пружинних частин, які розташовуються на відстані одна від одної в напрямку довжини язичка. Розкриття винаходу надалі буде описане в зв'язку з ілюстративними варіантами здійснення і докладніше з посиланням на прикладені ілюстративні креслення, на яких: На фіг. 1а-с показані блокувальні системи відповідно до відомої технології. На фіг. 2а-е показаний гнучкий і зміщуваний язичок відповідно до відомої технології. На фіг. 3а-3g показаний зміщуваний язичок відповідно до варіанта здійснення винаходу. На фіг. 4а-d показане функціонування пружинної частини відповідно до варіанта здійснення винаходу. На фіг. 5а-g показане утворення і розділення заготовки язичка відповідно до варіанта здійснення винаходу. На Фіг. 6а-е показані переважні варіанти здійснення зміщуваних язичків. На фіг. 7а-с показане вертикальне блокування двох панелей, що містять зміщуваний язичок відповідно до варіанта здійснення винаходу. На фіг. 8а-f показане утворення і закріплення зміщуваного язичка відповідно до варіанта здійснення винаходу. На фіг. 9а-g показане утворення заготовки язичка відповідно до варіанта здійснення винаходу. На фіг. 10а-g показані варіанти здійснення винаходу. На фіг. 11а-g показані пружинні частини, виконані зі стисливого матеріалу, відповідно до варіантів здійснення винаходу. На фіг. 12а-i показані пружинні частини, з'єднані в порожнині, відповідно до варіантів здійснення винаходу. На фіг. 13а-f показані окремі фрикційні з'єднання відповідно до варіантів здійснення винаходу. На фіг. 14а-d показані пружинні частини, з'єднані в канавку, відповідно до варіантів здійснення винаходу. На фіг. 15а-f показані різні варіанти здійснення винаходу. На фіг. 16а-g показані пружинні частини, з'єднані в канавку, відповідно до варіантів здійснення винаходу. На фіг. 17а-g показані різні варіанти здійснення винаходу. На фіг. 18а-е показані різні варіанти здійснення винаходу. Для полегшення розуміння, декілька блокувальних систем на фігурах показані схематично. Потрібно підкреслити, що поліпшені або інші функції можуть бути досягнуті, використовуючи комбінації варіантів здійснення. Всі варіанти здійснення можуть використовуватися окремо або в комбінаціях. Кути, розміри, округлені частини, проміжки між поверхнями і т. д. є тільки прикладами і можуть регулюватися в межах основних принципів винаходу. На фіг. 3а-3g показаний перший переважний варіант здійснення зміщуваного язичка 30, який призначений для використання для блокування двох країв двох розташованих поряд панелей підлоги за допомогою вертикального зміщення панелей одна відносно одної. На фіг. 3а показаний зміщуваний язичок 30 з основним тілом 31 язичка, напрямком L довжини вздовж з'єднання, шириною W, перпендикулярною відносно довжини і паралельною відносно горизонтальної площини, і товщиною, перпендикулярною відносно ширини. Внутрішня вертикальна площина Tp1 язичка і зовнішня вертикальна площина Tp2 язичка, паралельна з напрямком довжини язичка, перетинаються із зовнішніми краями язичка. На фіг. 3b показаний зміщуваний язичок 30, що містить окрему пружинну частину 40, прикріплену до основного тіла 31 язичка. Пружинна частина містить тіло 41 пружинної частини, фрикційне з'єднання 36, переважно, утворене у вигляді невеликого локального виступу, що проходить вертикально від тіла 41 пружинної частини, і кріпильну з'єднувальну частину 42, яка закріплюється в кріпильну канавку 32, утворену в основному тілі 31 язичка. На фіг. 3с показана заготовка 60 пружинної частини, якщо дивитися зверху, що містить декілька пружинних частин 40, з'єднаних одна з одною в паралельні ряди і з рейками 61 пружинної частини. На фіг. 3d показана заготовка пружинної частини, якщо дивитися знизу. Кожна пружинна частина 40 містить кріпильну з'єднувальну частину 42, яка в цьому варіанті здійснення утворена у вигляді виступу, що проходить вертикально від основного тіла 41 пружинної частини і в протилежному напрямку відносно видовження фрикційного з'єднання 36. На фіг. 3е показане основне тіло 31 язичка, яке в цьому варіанті здійснення утворене у вигляді двовимірного профілю з однаковим перерізом вздовж тіла язичка. Таке тіло язичка може 4 UA 114483 C2 5 10 15 20 25 30 35 40 45 50 55 60 бути утворене за допомогою, наприклад, лінійної механічної обробки, екструдування або за допомогою лиття під тиском методом вприскування, де використовуються достатньо прості інструменти для формування. На фіг. 3f показаний зміщуваний язичок у зовнішньому заблокованому положенні, причому язичок містить основне тіло 31 язичка і дві окремі пружинні частини 40, 40', механічно з'єднані з тілом 31 язичка і розташовані на відстані одна від одної в напрямку довжини язичка 30. На фіг. 3g показаний зміщуваний язичок у внутрішньому розблокованому положенні, коли язичок 30 проштовхнуть у відкриту збоку канавку 21 зміщення. Пружинна частина зміщується всередину за першу вертикальну площину Tp1 язичка, але також вище частини основного тіла 31 язичка. Товщина пружинної частини менша, ніж товщина тіла 31 язичка. Цей варіант здійснення пропонує перевагу, яка полягає в тому, що пружинна частина може легко з'єднуватися з тілом язичка, яке має достатньо простий поперечний переріз, і що глибина канавки зміщення може бути зменшена, оскільки основне тіло 31 язичка і тіло 41 пружинної частини можуть накладатися одне на одне в заблокованому і розблокованому положеннях. Будь-який тип полімерних матеріалів може використовуватися для утворення пружинних частин, наприклад PA (найлон), POM, PC, PP, PET або PE або аналогічні, що мають властивості, описані вище в інших варіантах здійснення. Ці пластикові матеріали можуть бути, коли використовується лиття під тиском методом вприскування, армовані, наприклад, скловолокном, кевларним волокном, вуглецевим волокном або тальком або крейдою. Переважним матеріалом є скловолокно, переважно, екстра довге, армоване PP або POM. Такі матеріали також можуть використовуватися для утворення основного тіла язичка. Тіло язичка, переважно, містить недорогий матеріал, який, переважно, може механічно оброблятися. Придатними матеріалами є матеріали на основі деревного волокна, комбіновані з термопластиковими або термоотверджуваними зв'язувальними речовинами. На фіг. 4а показана частина зміщуваного язичка 30, що містить пружинну частину 40, з'єднану з верхньою частиною основного тіла 31 язичка. На фіг. 4b показана пружинна частина 40 знизу з кріпильною з'єднувальною частиною 42, яка є гнучкою і пристосованою таким чином, щоб з'єднуватися вертикально у вертикально відкриту кріпильну канавку 32, утворену на верхній частині тіла 31 язичка. Кріпильна з'єднувальна частина 42 містить горизонтальний фрикційний виступ 43, який притискається до вертикальної стінки кріпильної канавки 32. На фіг. 4с показаний гнучкий язичок 30 у зовнішньому положенні, і на фіг. 4d показаний гнучкий язичок 30 у внутрішньому положенні. А-А показує поперечний розріз середньої частини основного тіла язичка. В-В показує поперечний розріз зовнішньої частини основного тіла язичка. На фігурах показано, що частина тіла 41 пружинної частини розташовується над верхньою частиною тіла 31 язичка і зміщується за першу вертикальну площину Tp1 язичка під час блокування таким чином, що вона накладається на основне тіло язичка. На фіг. 5а показаний поперечний розріз заготовки 50 язичка, що містить декілька зміщуваних язичків, які містять основне тіло 31 язичка і окремі гнучкі частини 40, з'єднані з тілом язичка. На фіг. 5b показана заготовка 70 тіла язичка, що містить декілька тіл 31 язичків, які з'єднані з рейками 71 тіл язичків. Такі рейки можуть, наприклад, бути утворені за допомогою пробивання матеріалу з тіл язичків. На фіг. 5f показана заготовка 60 пружинної частини, де пружинні частини розташовуються, по суті, з однаковою відстанню D між одна одною як відстань між тілами 31 язичків. Це полегшує закріплення пружинних частин відносно тіл язичків, оскільки пружинні частини можуть зміщуватися після відділення, показаного на фіг. 5g, головним чином, паралельно з тілами язичків по тілах язичків і притискатися вертикально таким чином, що кріпильна з'єднувальна частина 42 входить в кріпильну канавку 32. Заготовка 50 язичка може бути утворена, як показано на фіг. 5с. Таке утворення може бути виконане у вигляді окремої операції, і заготовки язичків постачаються у вигляді об'єднаних заготовок. З'єднання також може виконуватися поряд з вставкою язичка з канавку зміщення. Язички 30 відділяються від заготовки, як показано на фіг. 5d, і вставляються в канавку 21 зміщення, як показано на фіг. 5е. Язички можуть вставлятися в канавку панелі смуги, що містить смугу, або в канавку, утворену в іншій розташованій поряд панелі. На фіг. 6а-6d показані альтернативні способи з'єднання пружинних частин 40 з основним тілом 31 язичка. Один або декілька отворів 34а або порожнин 34b можуть бути утворені. На фіг. 6е показано, що різні довжини зміщуваних язичків можуть бути утворені за допомогою об'єднання декількох пружинних частин, які розташовуються вздовж основного тіла 31 язичка. На фіг. 7а-7с показане блокування двох панелей 1, 1'. На фіг. 7а показано, що язичок 30 відхиляється вниз під час блокування, і на фіг. 7с показано, що язичок 30 відхиляється вгору в заблокованому положенні таким чином, що зовнішня частина жорсткого тіла язичка утворює верхню контактну поверхню 22 з канавкою 21 зміщення, і що внутрішня частина утворює нижню 5 UA 114483 C2 5 10 15 20 25 30 35 40 45 50 55 60 контактну поверхню 23. Це означає, що є перевагою з'єднувати пружинну частину з верхньою частиною основного тіла язичка. Пружинна частина, звичайно, може з'єднуватися з нижньою частиною в кріпильній канавці, яка є відкритою у напрямку вниз. На фіг. 8а-8е показаний спосіб утворення і вставляння зміщуваних язичків в край панелі, який може використовуватися, наприклад, коли тіла язичків постачаються у вигляді окремого елемента або у вигляді екструдованих секцій, які відрізаються на задані довжини. Тіла 31 язичків зміщуються, наприклад, паралельно з їх довжинами, і заготовки 60 пружинної частини зміщуються у напрямку до тіл язичків, де пружинні частини 40 відділяються і з'єднуються з тілом язичка, коли тіло 31 язичка зміщується у напрямку його довжини. Зміщувані язички 30 потім вставляються в канавку 21 зміщення. На фіг. 9а-9с показано, що заготовка тіла язичка може бути утворена у вигляді екструдованої секції, фіг. 9а, b, або за допомогою, наприклад, механічної обробки панелі з механічно обробленої дерев'яної, дерев'яної/пластикової або пластикової панелі, фіг. 9b, або за допомогою лиття під тиском методом вприскування, фіг. 9с. На фіг. 9d і 9f показано, що заготовки язичків можуть бути утворені за допомогою зміщуваних язичків, які з'єднуються з рейками, які можуть містити екструдовану секцію, фіг. 9е, або відлиті частини, фіг. 9g. На фіг. 10а-10d показані переважні варіанти здійснення зміщуваних язичків 30. На фіг. 10а показані накладальні пружинні частини 40. На фіг. 10b показана пружинна частина, яка приклеюється до тіла язичка. На фіг. 10с показані пружинні частини з тілом пружинної частини, яке є гнучким тільки на одному краї. На фіг. 10d показані пружинні частини, які з'єднані одна з одною. На фіг. 10е показаний язичок 30 з пружинною частиною, яка вставлена в похилу канавку 21 зміщення в панелі смуги, що містить блокувальну смугу 6. На фіг. 10f показаний зміщуваний язичок 30, вставлений в край панелі з канавкою, що містить блокувальну канавку 14. На фіг. 10g показана блокувальна система, яка блокує тільки вертикально. Смуга 6 не має блокувального елемента. Горизонтальне блокування може здійснюватися, наприклад, за допомогою тертя між довгими краями. На фіг. 11а-11g показано, що пружинна частина також може бути утворена з гнучкого матеріалу, такого як, наприклад, гума. Гнучкі частини в цьому варіанті здійснення рівномірно розташовуються з відстанню одна між одною вздовж основного тіла язичка, і окремі частини можуть стискуватися і зміщуватися за першу вертикальну площину Tp1 язичка, як показано на фіг. 11с. Переважно, порожнини 33, що згинаються, утворені в основному тілі язичка для забезпечення можливості такого стиснення. Пружинні частини 40, переважно, є асиметричними в напрямку довжини зміщуваного язичка 30. На фіг. 12а-12i показано, що декілька порожнин 33, що згинаються, і порожнин 34, що згинаються, можуть бути утворені в основному тілі 31 язичка для того, щоб фіксувати пружинні частини і забезпечувати можливість стискаючого або згинаючого зміщення в і за межі вертикальної площини Tp1 язичка. На фігурах показано, що тіла 31 язичків і пружинні частини 40 є асиметричними в напрямку довжини язичка. На фіг. 13а-13f показано, що також інші частини зміщуваного язичка можуть з'єднуватися у вигляді окремих частин, наприклад, фрикційне з'єднання 36, яке може прикріплюватися до основного тіла 31 язичка, як показано на фіг. 13d. На фіг. 13е показано, що фрикційне з'єднання 36 може бути утворене і прикріплене до основного тіла 31 язичка таким чином, що воно може зміщуватися з повертанням. Такий обертальний пристрій, може використовуватися як зв'язувальна ланка для зміщення язичка назовні з канавки зміщення, коли язичок штовхається убік вздовж з'єднання з бічним тиском. На фіг. 14а-14d показаний альтернативний спосіб утворення зміщуваного язичка, який містить окремі пружинні частини 40. Пружинні частини вставляються в канавку 21 зміщення. Основне тіло 31 язичка потім вставляється в канавку зміщення і з'єднується з пружинними частинами 40. На фіг. 15а-15f показаний переважний варіант здійснення пружинної частини, яка є придатною для вставляння в канавку 21 зміщення. На фіг. 15а показана пружинна частина 40 зверху, і фіг. 15b являє собою вигляд збоку. Пружинна частина містить фрикційне з'єднання 36, защіпне з'єднання 44 і утримуюче з'єднання 45, розташоване вертикально на протилежних верхніх сторонах пружинної частини. Защіпне і утримувальне з'єднання зміщуються вздовж тіла 41 пружинної частини. Основне тіло 31 язичка автоматично защіплюється відносно пружинної частини, яка з'єднана за допомогою фрикційного з'єднання 36 з канавкою зміщення. На фіг. 15е і 15f показані поперечні розрізи під час блокування. Защіпне з'єднання 44 прикріплюється до основного тіла язичка, і утримуюче з'єднання ковзає по тілу 31 язичка під час блокування. 6 UA 114483 C2 5 10 15 20 25 Пружинна частина 41, звичайно, також може прикріплюватися до основного тіла язичка до закріплення в канавку 21 зміщення. На фіг. 16а-g показана пружинна частина 40, для якої є можливим тільки защіплювання відносно основного тіла 31 язичка, коли пружинна частина вже знаходиться в канавці 21 зміщення, оскільки пружинна частина містить тільки защіпне з'єднання 44 і не містить утримуюче з'єднання. На фіг. 16а показана пружинна частина, якщо дивитися зверху, і на фіг. 16b показаний вигляд збоку. Є переважним, що защіпне з'єднання 44 розташовується на верхній частині пружинної частини 40. На фіг. 17а-g показано, що порожнина 33, яка згинається, може бути утворена в основному тілі 31 язичка, і цей варіант здійснення забезпечує можливість того, що головна частина тіла 41 пружинної частини може зміщуватися за вертикальну площину Tp1 язичка. На фіг. 18а-18е показано, що тіло 31 язичка може бути утворене у вигляді тривимірної відлитої складової частини і оптимізоване для защеплювання відносно пружинної частини. Економія матеріалу, головним чином, виходить внаслідок того факту, що пластиковий матеріал тіла 31 язичка може дешевше коштувати, оскільки не потрібна гнучкість. Фіг. 18е являє собою вигляд збоку фіг. 18d. Виступи 46, 46' пружинної частини під час блокування зміщуються в порожнинах 33, 33' зміщення. Описані язички, головним чином, призначені для використання на коротких краях панелей, що містять блокувальні системи на довгих краях, які можуть блокуватися за допомогою встановлення під кутом. Однак, язички можуть використовуватися на коротких і/або довгих краях. Принципи винаходу також можуть використовуватися для утворення язичків, що складаються з двох частин, які не є гнучкими і які, наприклад, використовуються для зміщення вздовж з'єднання під час блокування. Окремі частини можуть використовуватися, наприклад, як клини, які під час зміщення утворюють переміщення язичка, перпендикулярне відносно краю. ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 55 1. Будівельні панелі виконані з блокувальною системою для вертикального блокування першої (1) і другої (1') будівельних панелей за допомогою вертикального зміщення вказаної першої і другої будівельних панелей (1, 1') одна відносно одної, при цьому зміщуваний язичок (30) закріплений у відкритій збоку канавці (21) зміщення, що виконана на краю першої будівельної панелі, при цьому зміщуваний язичок виконаний з можливістю взаємодії з канавкою (20) для язичка, що виконана на розташованому поряд краю другої будівельної панелі (1'), для блокування краю і розташованого поряд краю вертикально, при цьому смуга (6) виступає: нижче канавки зміщення і назовні за верхню частину краю; або нижче канавки для язичка і назовні за верхню частину розташованого поряд краю, які відрізняються тим, що зміщуваний язичок (30) містить основне тіло (31) язичка, що проходить вздовж краю першої будівельної панелі, і окремі гнучкі пружинні частини (40), прикріплені до основного тіла (31) язичка, при цьому окремі пружинні частини (40) розташовані у внутрішній частині канавки (21) зміщення і розташовані на відстані одна від одної в напрямку довжини основного тіла (31) язичка, при цьому окремі пружинні частини (40) містять кріпильну з'єднувальну частину (42), яка проходить у напрямку вгору або вниз. 2. Будівельні панелі за п. 1, в яких пружинні частини виконані асиметричними в напрямку вздовж краю. 3. Будівельні панелі за п. 1 або п. 2, в яких основне тіло (31) язичка і пружинні частини (40) виконані з різних матеріалів. 4. Будівельні панелі за п. 1, в яких тіло (31) язичка містить відкриту у напрямку вгору або вниз кріпильну канавку (32). 5. Будівельні панелі за п. 1, в яких пружинні частини (40) під час блокування зміщуються або стискаються горизонтально за вертикальну площину Тр1 язичка, яка містить внутрішню частину тіла (30) язичка. 6. Будівельні панелі за п. 1, в яких пружинні частини (40) перекривають частину або тіло (30) язичка під час блокування. 7. Будівельні панелі за п. 1, в яких пружинні частини (40) розташовані у вертикально відкритій порожнині (33), яка згинається, утвореній в тілі язичка. 8. Будівельні панелі за п. 1, в яких будівельні панелі являють собою панелі підлоги. 7 UA 114483 C2 5 10 9. Заготовка (50) язичка, що містить щонайменше два язички (30), кожний з яких виконаний з можливістю вставляння в канавку (21) будівельної панелі і блокування будівельної панелі відносно розташованої поряд будівельної панелі, при цьому частина кожного язичка виконана з можливістю зміщення під час блокування, яка відрізняється тим, що язички (30) мають витягнуту форму, при цьому кожний язичок містить дві або більше окремих пружинних частин (40), які розташовані на відстані одна від одної в напрямку довжини язичка, і при цьому окремі пружинні частини (40) містять з'єднувальну кріпильну частину (42), яка проходить у напрямку вгору або вниз. 10. Заготовка (50) язичка за п. 9, в якій пружинна частина (40) виконана асиметричною в напрямку довжини язичка. 8 UA 114483 C2 9 UA 114483 C2 10 UA 114483 C2 11 UA 114483 C2 12 UA 114483 C2 13 UA 114483 C2 14 UA 114483 C2 15 UA 114483 C2 16 UA 114483 C2 17 UA 114483 C2 18 UA 114483 C2 19 UA 114483 C2 20 UA 114483 C2 21 UA 114483 C2 22 UA 114483 C2 23 UA 114483 C2 24 UA 114483 C2 25 UA 114483 C2 26 UA 114483 C2 Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 27
