Ємність з індикатором розливу

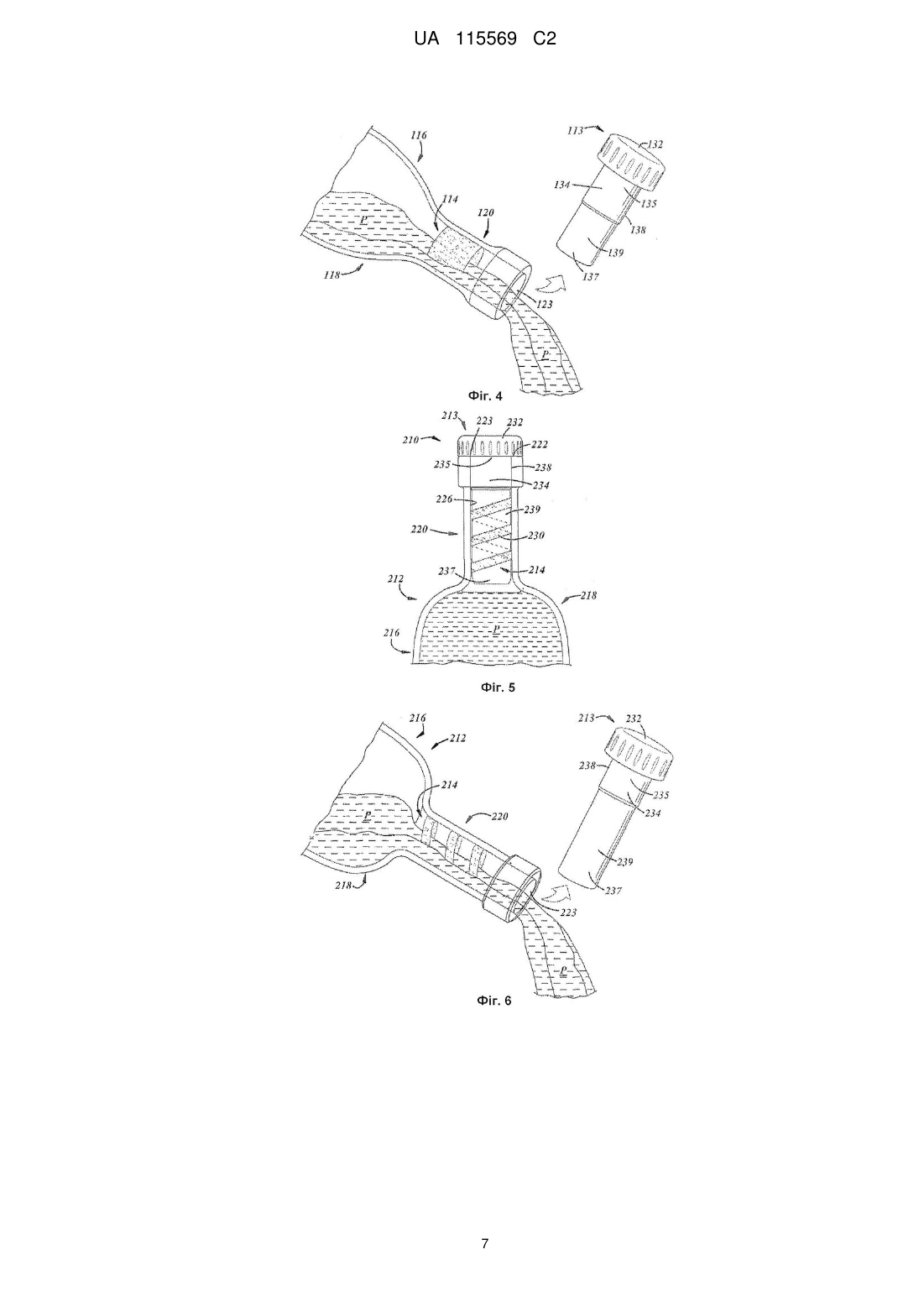

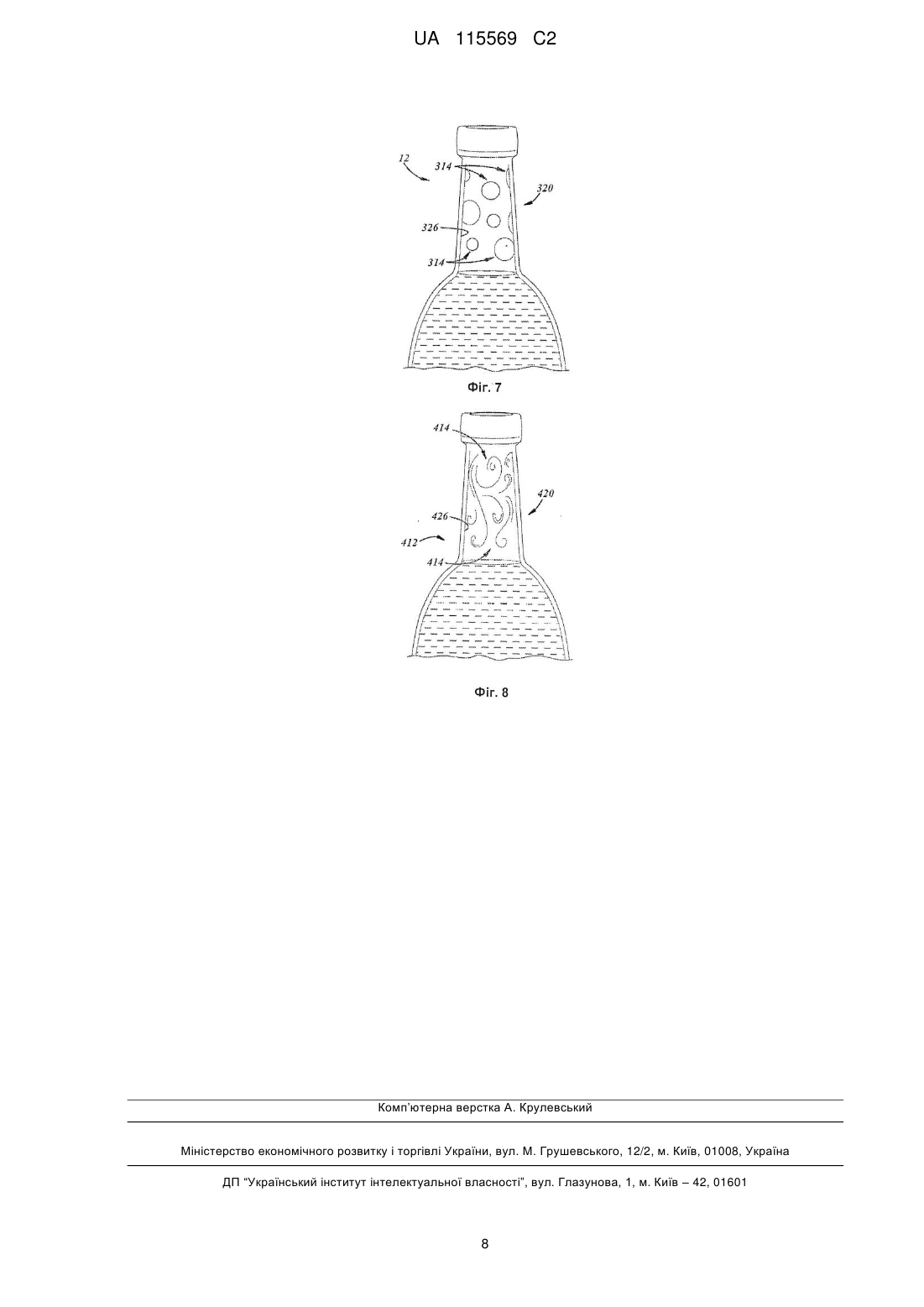

Реферат: Пропонується виріб, що містить розчинний індикатор розливу (14; 114; 214; 314; 414), закріплений на ємності (12; 112; 212; 312; 412). UA 115569 C2 (12) UA 115569 C2 UA 115569 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід відноситься до ємності, більш конкретно, до ємності, що має елемент захисту від підробки або фальсифікації. Рівень техніки Багато ємностей оснащуються пристроями протидії несанкціонованому відкриванню з метою виключення можливості заміни вмісту ємності. Наприклад, ємність для напоїв може містити пристосування, що робить неможливим повторне заповнення даної ємності з метою запобігання можливості заповнення даної ємності продукцією низької якості. Ємність такого типу розкривається в документі US 3399811. В документі US 2062897 розкрита ємність, що містить тонке покриття з розчинного лікарського матеріалу, яке розчиняється при заливанні рідини в дану ємність. Розкриття винаходу Основним завданням винаходу, відповідно до одного з об'єктів, є створення виробу, що містить встановлений на ємності індикатор розливу, який засвідчує факт вилучення вихідного продукту з ємності для отримання доказу спроби відкриття ємності з метою запобігання спробам повторного заповнення ємності контрафактною продукцією. Винахід включає в себе ряд об'єктів, які можуть бути реалізовані окремо або в комбінації один з одним. Одним об'єктом винаходу є виріб, що містить ємність для утримання оригінального продукту і розчинний індикатор розливу, встановлений в ємності. Ще одним об'єктом винаходу є контейнер для рідини, що включає в себе ємність з горличком, яке має щонайменше одну внутрішню різьбову ділянку, і пляшкову кришку з щонайменше однією зовнішньою різьбовою ділянкою для з’ємного вґвинчування в горличко з метою замикання рідини в ємності. Внутрішня різьбова ділянка на горличку виконана з матеріалу, що розчиняється при контакті з рідиною, так що при видаленні кришки і виливанні рідини через горличко внутрішня різьбова ділянка розчиняється, і знову щільно закрити ємність кришкою стає неможливо. Ще одним об'єктом винаходу є спосіб виготовлення виробу, що включає в себе кріплення розчинного індикатора розливу до внутрішньої поверхні горличка ємності, заповнення ємності оригінальним рідким продуктом і закриття ємності кришкою. Короткий опис креслень На Фіг. 1 показаний контейнер, що містить кришку, заповнену продуктом ємність і індикатор розливу в непошкодженому стані, вид з частковим поздовжнім розрізом і з просторовим розділенням елементів; на Фіг. 2 - контейнер за Фіг. 1 без кришки в процесі виливання частини продукту, при цьому індикатор розливу показаний в частково розчиненому стані, вид в перспективі; на Фіг. 3 - контейнер відповідно до ще одного варіанту здійснення винаходу, що містить кришку, ємність і індикатор розливу в непошкодженому стані, вид в поздовжньому розрізі; на Фіг. 4 - контейнер за Фіг. 3 з видаленою кришкою в процесі виливання частини продукту, при цьому індикатор розливу показаний в частково розчиненому стані, вид в перспективі; на Фіг. 5 - контейнер відповідно до ще одного варіанту здійснення винаходу, що містить кришку, ємність і індикатор розливу в непошкодженому стані, вид в поздовжньому розрізі; на Фіг. 6 - контейнер за Фіг. 5 з видаленою кришкою в процесі виливання частини продукту, при цьому індикатор розливу показаний в частково розчиненому стані, вид в перспективі; на Фіг. 7 - контейнер відповідно до ще одного варіанту здійснення винаходу, що містить декоративний індикатор розливу в непошкодженому стані; на Фіг. 8 - контейнер відповідно до ще одного варіанту здійснення винаходу, що містить декоративний індикатор розливу в непошкодженому стані; Здійснення винаходу На Фіг. 1 показаний контейнер 10, що містить ємність 12, кришку 13 для ємності 12, оригінальний продукт P, яким заповнена ємність 12, і індикатор 14, прикріплений до ємності 12. Індикатор 14 призначений для запобігання спроби відкриття контейнера 10 за рахунок того, що він є розчинним , і при спробі виливання продукту з ємності його зовнішній вигляд зовні ємності 12 необоротно змінюється. Іншими словами, індикатор 14 являє собою засіб запобігання використання контрафактної продукції і свідчить про факт відкриття вихідного контейнера і вилучення оригінального продукту, при цьому покупець може побачити, що ємність 12 була «використана» після початкового заповнення оригінальним продуктом P і закриття кришкою 13. Наприклад, контейнер 10 міг бути відкритий, і з нього частково або повністю був відлитий оригінальний продукт P, який міститься в ньому. Після цього, якщо особи, які займаються підробкою продукту, спробують заповнити порожню ємність 12 контрафактним продуктом і знову закрити контейнер 10 кришкою 13 (з кільцями ущільнювачів або без них), стане видно, що 1 UA 115569 C2 5 10 15 20 25 30 35 40 45 50 55 60 індикатор 14 повністю або частково розчинився. Це буде свідченням того, що контейнер 10 не оригінальний, а навпаки, був відкритий, а потім повторно заповнений і запечатаний. Іншими словами, контейнер 10 є постійно або необоротно ідентифікованим, як контейнер одноразового заповнення. З часом покупці навчаться розпізнавати повторно заповнені контрафактною продукцією контейнери. Таким чином, особи, які займаються підробкою продуктів, не зможуть пропонувати контрафактну продукцію таким знаючим покупцям. Ємність 12 може являти собою цільну структуру, наприклад, пляшку, виготовлену зі скла або пластику. Термін «цільна структура» включає в себе також формовані з цільною оболонкою багатошарові скляні конструкції типу описаних у документі US 4740401, або цілісні скляні пляшки з додаванням інших структур після формування пляшки. Ємність 12 може бути виготовлена методом пресовидувного формування (у тому числі, пресовидувного формування вузькогорлих пляшок) або методом формування видуванням скляних ємностей, а також методом прес-формування та/або видувного формування пластикових ємностей, або за допомогою будь-якої іншої відповідної технології. Контейнер 12 може бути будь-якої зручної форми і може являти собою бутель, банку, пляшку, яку-небудь іншу ємність для їжі або напою, або будь-яку іншу відповідну ємність. Ємність 12 може містити дно 15, що служить опорою для ємності 12, корпус 16, що відходить в осьовому напрямку від дна 15, плече 18, що відходить в радіально-осьовому напрямку від корпусу 16, і горличко 20, що відходить в осьовому напрямку від плеча 18. Термін «в осьовому напрямку» використовується для позначення напрямку вздовж поздовжньої осі кришки, ємності або контейнера, і може позначати напрямки, що включають в себе, але не обмежуються цим, напрямки, суворо паралельні центральній поздовжній осі A. Корпус 16 і горличко 20, як правило, мають циліндричну форму, як показано на фігурах, але також можуть бути виконані конусоподібними, або можуть мати будь-яку іншу підходящу форму. Горличко 20 може містити зовнішній осьовій торець або край 22, відкритий отвір 23, внутрішню порожнину 24 і внутрішню поверхню 26. Горличко 20 також може включати в себе одну або декілька внутрішніх різьбових ділянок 28 для з'єднання з кришкою 13. Термін «різьбова ділянка» позначає повне, часткове, багатозахідне та/або переривчасте різьблення та/або його частину. Різьбова ділянка (ділянки) 28 можуть формуватися, виготовлятися за допомогою машинної обробки, або створюватися будь-яким іншим способом на внутрішній поверхні 26 горличка 20. Ще в одному варіанті здійснення винаходу горличко 20 може мати гладку циліндричну внутрішню поверхню 26 без різьбової ділянки на ній. Як показано на Фіг. 1, індикатор 14 може містити будь-які відповідні компоненти і може бути розташований в будь-якому місці/місцях горличка 20 ємності. Наприклад, індикатор 14 може містити одну або кілька різьбових ділянок 30. В одному з варіантів виконання ділянки 30 можуть бути закріплені у відповідних різьбових ділянках 28 горличка 20 ємності. Ще в одному варіанті здійснення винаходу індикатор 14, що містить ділянки 30, може бути попередньо сформований окремо від ємності 12, а потім запресований або посаджений з натягом на гладку циліндричну поверхню горличка 20 ємності. Крім того, для утримання ділянок 30 в ємності 12 можуть використовуватися засувки або інші фіксуючі елементи. В інших варіантах здійснення винаходу індикатор 14 може бути виконаний шляхом тривимірного друку на внутрішній поверхні горличка 20 ємності. У розглянутому варіанті здійснення винаходу різьбова ділянка 30 може бути прикріплена до ємності 12 шляхом вґвинчування різьбової ділянки 30 в різьбову ділянку (ділянки) 28 ємності, шляхом формування ділянок 30 на місці в різьбових ділянках ємності, або будь-яким іншим відповідним способом. В будь-якому випадку, індикатор 14 забезпечує індикацію факту виливання оригінального продукту P з ємності 12. Наприклад, відбувається часткове або повне розчинення індикатора 14 при витіканні оригінального продукту P з корпусу 16 через горличко 20, по індикатору 14 і через отвір 23 ємності. Індикатор 14 може складатися з одного або декількох наступних матеріалів: цукор, барвник, ароматизатор, безсмачна добавка, лимонна кислота, сіль, желатин, багатоатомний спирт, (наприклад, сорбіт, zilotrol, тощо), кукурудзяний сироп, крохмаль, природні камеді (наприклад, гуміарабік тощо), а також будь-які інші відповідні матеріали, схвалені до застосування Управлінням США з продовольства і ліків. Таким чином, індикатор 14 може надавати запах напою або харчовому продукту або фарбувати його при виливання з ємності. Кришка 13 може містити закриваючий елемент 32, який служить для закриття краю 22 горличка 20 ємності, і пробку 34, яка відходить від закриваючого елемента 32 в осьовому напрямку і призначена для введення у внутрішню порожнину 24 горличка 20. Пробка 34 може містити фіксуючий торець 35, який відходить від закриваючого елемента 32, вільний торець 37, розташований навпроти фіксуючого торця 35, і одну або кілька різьбових ділянок 38, які розташовані між ними і призначені для взаємодії з різьбовими ділянками 30 індикатора 14. В 2 UA 115569 C2 5 10 15 20 25 30 35 40 45 50 55 60 інших варіантах здійснення винаходу кришка 13 може містити й інші підходящі елементи конструкції, що прикріплюються до горличка 20 ємності 12 будь-яким іншим відповідним способом. Оригінальний продукт P може являти собою оригінальний або справжній марочний продукт, розташований в ємності 12 контейнера 10 з можливістю його видачі, наприклад, на пакувальному або розливному підприємстві виробника продукції. Зокрема, виробник продукції може заповнювати ємність 12 оригінальним продуктом P на пакувальному підприємстві, наприклад, за допомогою наповнюючої трубки, що входить всередину корпусу 16, щоб уникнути попадання бризок продукту P на індикатор 14. Після цього виробник може закривати ємність 12 кришкою 13, наприклад, вґвинчуючи різьбові ділянки 38 кришки в різьбові ділянки 30 індикатора, і запечатувати їх парафіном, паперовим або пластиковим ущільненням, або ущільненням будьякого іншого відповідного типу (не показано). Після цього при першому використанні кришку 13 можна видалити і провести розлив продукту P з ємності 12 через горличко 20. Кришка 13 може являти собою ковпачок, коркову пробку, клин або кришку будь-якого іншого відповідного типу. Продукт P може являти собою рідкий або твердий продукт, що стає рідким при кімнатній температурі, наприклад, напій (пиво, вино, лікер, газована вода) або рідина або продукт харчування будь-якого відповідного типу. Перед заповненням ємності 12 продуктом P індикатор 14 знаходиться в непошкодженому, тобто нерозчинному стані. Як показано на Фіг. 2, після відкриття, зображеного на Фіг. 1 контейнера 10 шляхом видалення кришки і при розливі оригінального продукту P з ємності 12 відбувається щонайменше часткове розчинення індикатора 14, що видно зовні і є незворотнім візуальним доказом того, що принаймні якусь кількість оригінального продукту P вже було вилучено з ємності 12. Відповідно, індикатор 14 переходить у свій другий стан, що зовні відрізняється від першого. Використовуваний термін «необоротно» означає, що індикатор 14 влаштований таким чином, що він може змінюватися тільки в одному напрямку, наприклад, переходити з неушкодженого стану в пошкоджений, тобто в розчинений або частково розчинений стан, але не може повернутися назад до першого стану. На Фіг. 2 індикатор 14 зображений у частково розчиненому стані. Таким чином, кришку стає неможливо знову прикріпити або ввернути в ємність 12, але її все ще можна використовувати для закриття ємності 12 шляхом введення її в горличко таким чином, щоб забезпечувався контакт закриваючого елемента 32 з краєм 22. На Фіг. 3 і 4 показаний варіант виконання контейнера 110, який багато в чому аналогічний показаному на Фіг. 1 і 2, тому на наведених кресленнях однакові номери позицій служать для позначення однакових або аналогічних елементів. Відповідно, опис різних варіантів здійснення винаходу проводиться спільно, і, відповідно, описи загальних об'єктів винаходу не обов'язково повторюються. Контейнер 110 містить ємність 112, кришку 113 для ємності 112, оригінальний продукт P, яким заповнена ємність 112, і розчинний індикатор 114, закріплений на ємності 112. Ємність 112 може включати в себе корпус 116, плече 118, що відходить в радіально-осьовому напрямку від корпусу 116, і горличко 120, що відходить в осьовому напрямку від плеча 118. Горличко 120 може містити зовнішній осьовій торець або край 122, отвір 123, внутрішню порожнину і внутрішню поверхню 126, яка може бути гладкою і циліндричної. Кришка 113 може містити закриваючий елемент 132, що служить для закриття краю 122 горличка 120 ємності, і пробку 134, яка відходить від закриваючого елемента 132 в осьовому напрямку і призначена для введення у внутрішню порожнину 124 горличка 120. Пробка 134 може містити фіксуючий торець 135, що відходить від закриваючого елемента 132, вільний торець 137, розташований навпроти фіксуючого торця 135, і ущільнювальний діаметр 138, що забезпечує ущільнюючу взаємодію з відповідною частиною внутрішньої поверхні 126 горличка 120 ємності. Крім того, закриваючий елемент 132 може притискатися до краю 122 і забезпечувати ущільнення. Індикатор 114 може включати в себе кільце або кільцеву стрічку 130, зовнішня поверхня якої контактує з відповідною частиною внутрішньої поверхні 126 горличка 120 ємності, причому діаметр внутрішній поверхні трохи більше діаметра 139 відповідної частини кришки 134. В будьякому випадку, розміри горличка 120 ємності, пробки 134 і індикатора 114 вибираються таким чином, щоб ущільнювальний діаметр 138 пробки 134 створював ущільнюючий контакт з горличком 120 ємності, але не торкався індикатора 114. Як показано на Фіг. 4, індикатор 114 реагує на виливання оригінального продукту з ємності 112. Наприклад, відбувається часткове або повне розчинення індикатора 114 при витіканні оригінального продукту P з корпусу 116, по плечу 118, через горличко 120, за індикатором 114 і через отвір 123 ємності. На Фіг. 5, 6 показаний ще один варіант виконання контейнера 210, який багато в чому 3 UA 115569 C2 5 10 15 20 25 30 35 40 45 аналогічний варіантам, показаним на Фіг. 1-4, тому на наведених кресленнях однакові номери посилальних позицій позначають однакові або аналогічні елементи. Відповідно, опис різних варіантів здійснення винаходу проводиться спільно, а описи загальних об'єктів винаходу не обов'язково повторюються. Контейнер 210 містить ємність 212, кришку 213 для ємності 212, оригінальний продукт P, яким заповнена ємність 212, і розчинний індикатор 214, закріплений на ємності 212. Ємність 212 може включати в себе корпус 216, плече 218, що відходить в радіально-осьовому напрямку від корпусу 216, і горличко 220, що відходить в осьовому напрямку від плеча 218. Горличко 220 може містити зовнішній осьовій торець або край 222, відкритий отвір 223, внутрішню порожнину і внутрішню поверхню 226. Кришка 213 може містити закриваючий елемент 232, який служить для закриття краю 222 горличка 220 ємності, і пробку 234, яка відходить від закриває елемента 232 в осьовому напрямку і призначена для введення у внутрішню порожнину 224 горличка 220. Пробка 234 може містити фіксуючий торець 235, що відходить від закриваючого елемента 232, вільний торець 237, розташований навпроти фіксуючого торця 235, і ущільнювальний діаметр 238, що забезпечує ущільнюючу взаємодію з відповідною частиною внутрішньої поверхні 226 горличка 220 ємності. Крім того, закриваючий елемент 232 може притискатися до краю 222 і забезпечувати ущільнення. Розміри горлечка 220 ємності, пробки 234 і індикатора 214 вибираються таким чином, щоб ущільнювальний діаметр 238 пробки 234 створював ущільнюючий контакт з шийкою 220 ємності, але не торкався індикатора 214. Наприклад, індикатор 214 може включати в себе спіраль 230, зовнішня поверхня якої контактує з внутрішньою поверхнею 226 горличка 220 ємності, причому діаметр внутрішньої поверхні трохи більше зовнішнього діаметра відповідної частини пробки 234 кришки. Як показано на Фіг. 6, індикатор 214 реагує на виливання оригінального продукту з ємності 212. Наприклад, відбувається часткове або повне розчинення індикатора 214 при витіканні оригінального продукту P з корпусу 216, по плечу 218, через горличко 220, по індикатору 214 і через отвір 223 ємності. На Фіг. 7 і 8 показані додаткові варіанти виконання ємностей 312, 412, які багато в чому аналогічні варіантам, показаним на Фіг. 1-6, тому на наведених кресленнях однакові номери позицій позначають однакові або аналогічні елементи. Відповідно, опис різних варіантів здійснення винаходу проводиться спільно, і, відповідно, описи загальних об'єктів винаходу не обов'язково повторюються. Як показано на Фіг. 7, ємність 312 містить горличко 320 з розміщеним на його внутрішній поверхні 326 індикатором 314, який виконаний декоративним. Такий індикатор 314 може являти собою певну кількість декоративних геометричних фігур, наприклад, кругів, як показано на кресленні. На Фіг. 8 зображена ємність 412, яка містить горличко 420 з декоративним індикатором 414 на його внутрішній поверхні 426. Індикатор 414 може являти собою певну кількість декоративних ліній, що утворюють, наприклад, художній малюнок. В інших варіантах здійснення винаходу форми або структури декоративних індикаторів 314, 414 можуть містити логотипи, назви, рекламні гасла, і т.д. Інші варіанти здійснення винаходу відносяться до способів створення і використання продукту. Спосіб створення продукту включає в себе прикріплення розчинного індикатора розливу до ємності, заповнення ємності оригінальним продуктом і закриття ємності кришкою. Операція заповнення може включати в себе застосування неповніючої трубки, що проходить вниз за індикатор і призначеної для запобігання попадання бризок і частинок продукту на індикатор. Спосіб використання продукту включає в себе видалення кришки з ємності і виливання щонайменше частини оригінального продукту, при цьому потрапляння продукту на індикатор призводить до його щонайменше часткового розчинення. 50 ФОРМУЛА ВИНАХОДУ 55 1. Контейнер, який містить виріб, що має ємність для вмісту оригінального продукту, при цьому ємність є пляшкою із центральною поздовжньою віссю, яка має дно, корпус, який відходить від основи, плече, яке відходить від корпуса, і горлечко, яке відходить від плеча й має внутрішню поверхню; і розчинний індикатор розливу, закріплений на внутрішній поверхні горлечка ємності; оригінальний рідкий продукт, розташований у ємності з можливістю його видачі; і 4 UA 115569 C2 5 10 15 20 25 30 35 40 45 50 55 60 кришку, прикріплену до ємності й утримуючу пробку, яка має вільний кінець, який проходить в осьовому напрямку за індикатор усередину ємності. 2. Контейнер за п. 1, у якому розчинний індикатор перебуває в неушкодженому стані й виконаний з можливістю щонайменше часткового розчинення при виливанні оригінального продукту й візуальної індикації зовні ємності про щонайменше часткове відливання оригінального продукту з ємності. 3. Контейнер за п. 1, у якому пробка кришки має ущільнювальний діаметр, який ущільнений з відповідною ділянкою внутрішньої поверхні горлечка ємності і має зменшений діаметр, який відповідає індикатору. 4. Контейнер за п. 1, у якому індикатор оточує частина пробки кришки. 5. Виріб, який містить ємність для вмісту оригінального продукту й розчинний індикатор, який закріплений на ємності і має різьбову ділянку, закріплену усередині ємності. 6. Виріб за п. 5, у якому індикатор виконаний у вигляді кільцевої стрічки. 7. Виріб за п. 5, у якому індикатор виконаний у вигляді спіралі. 8. Виріб за п. 5, у якому індикатор також виконаний у вигляді декоративного елемента. 9. Виріб, який містить ємність для вмісту оригінального продукту й розчинний індикатор розливу, закріплений на ємності, при цьому ємність містить горлечко із внутрішньою різьбовою ділянкою, а індикатор містить різьбову ділянку, закріплену на внутрішній різьбовій ділянці ємності. 10. Виріб за п. 9, у якому індикатор виконаний щонайменше з одного з наступних матеріалів: цукор, барвник, ароматизатор, добавка без смаку, лимонна кислота, сіль, желатин, багатоатомний спирт, кукурудзяний сироп, крохмаль або природна камедь. 11. Контейнер, який містить виріб, що має ємність для вмісту оригінального продукту й розчинний індикатор розливу, закріплений на ємності, оригінальний рідкий продукт, розташований у ємності з можливістю його видачі, і кришку, прикріплену до ємності, при цьому ємність містить горлечко із внутрішньою різьбовою ділянкою, а індикатор містить різьбову ділянку індикатора, прикріплену до внутрішньої різьбової ділянки ємності, причому кришка містить різьбову ділянку кришки, угвинчену у різьбову ділянку індикатора для кріплення кришки на ємності. 12. Контейнер за п. 11, у якому індикатор містить щонайменше одну внутрішню різьбову ділянку, яка роз'ємно з'єднана з різьбовою ділянкою кришки для закриття оригінального рідкого продукту в ємності, причому різьбова ділянка індикатора виконана з матеріалу, що розчиняється при контакті з рідким продуктом, так що при видаленні кришки й виливанні оригінального рідкого продукту через горлечко, внутрішня різьбова ділянка розчиняється й кришка не може бути повторно пригвинчена до ємності. 13. Контейнер для зберігання рідкого продукту, який містить ємність, що має горлечко із щонайменше однією внутрішньою різьбовою ділянкою й кришку із щонайменше однією зовнішньою різьбовою ділянкою для її вставки з можливістю зняття за допомогою вгвинчування в горлечко з метою запирання рідкого продукту в ємності, який відрізняється тим, що внутрішня різьбова ділянка горлечка виконана з матеріалу, що розчиняється при контакті з рідким продуктом так, що при видаленні кришки й відливанні рідкого продукту через горлечко внутрішня різьбова ділянка розчиняється й кришка не може бути повторно прикріплена до ємності. 14. Контейнер за п. 13, у якому внутрішня різьбова ділянка виконана щонайменше з одного з наступних матеріалів: цукор, барвник, ароматизатор, добавка без смаку, лимонна кислота, сіль, желатин, багатоатомний спирт, кукурудзяний сироп, крохмаль або природна камедь. 15. Спосіб виготовлення виробу, який включає в себе прикріплення розчинного індикатора розливу до внутрішньої поверхні горлечка ємності, заповнення ємності оригінальним рідким продуктом і закриття ємності кришкою так, що вільний кінець пробки кришки простягається в осьовому напрямку за індикатор усередину ємності. 16. Виріб, отриманий способом за п. 15. 17. Спосіб використання виробу за п. 16, який включає в себе видалення кришки з ємності й відливання щонайменше частини оригінального продукту, при цьому індикатор щонайменше частково розчиняється, забезпечуючи незворотну, видну зовні ємності візуальну індикацію, що вказує на факт щонайменше часткового відливання оригінального рідкого продукту з ємності. 18. Спосіб за п. 17, у якому пробка кришки має ущільнювальний діаметр, який ущільнений з відповідною ділянкою внутрішньої поверхні горлечка ємності і має зменшений діаметр, який відповідає індикатору. 5 UA 115569 C2 19. Спосіб за п. 17, у якому індикатор оточує частина пробки кришки. 6 UA 115569 C2 7 UA 115569 C2 Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
