Реверсивний циклічний лічильник у фібоначчієвій системі числення

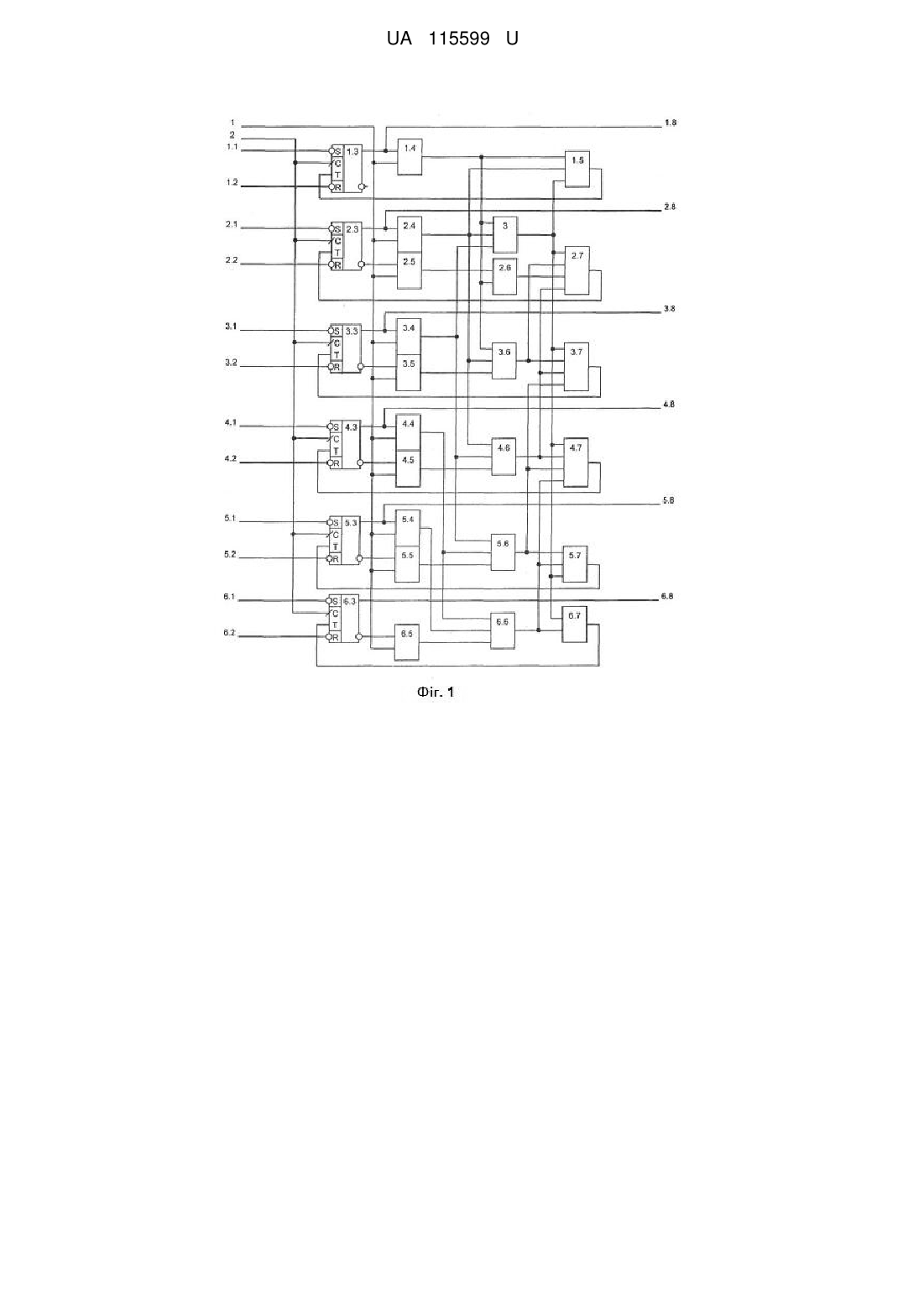

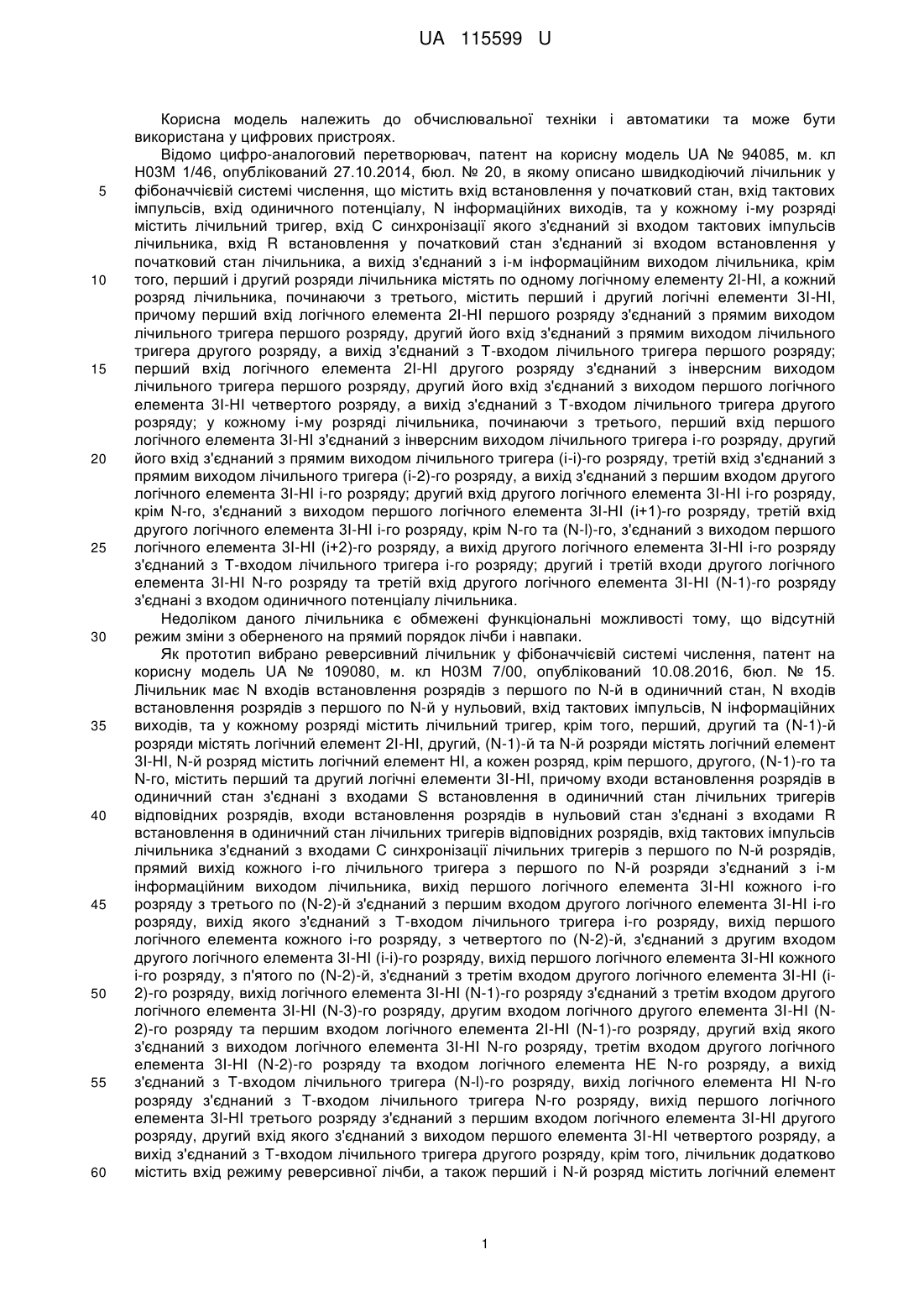

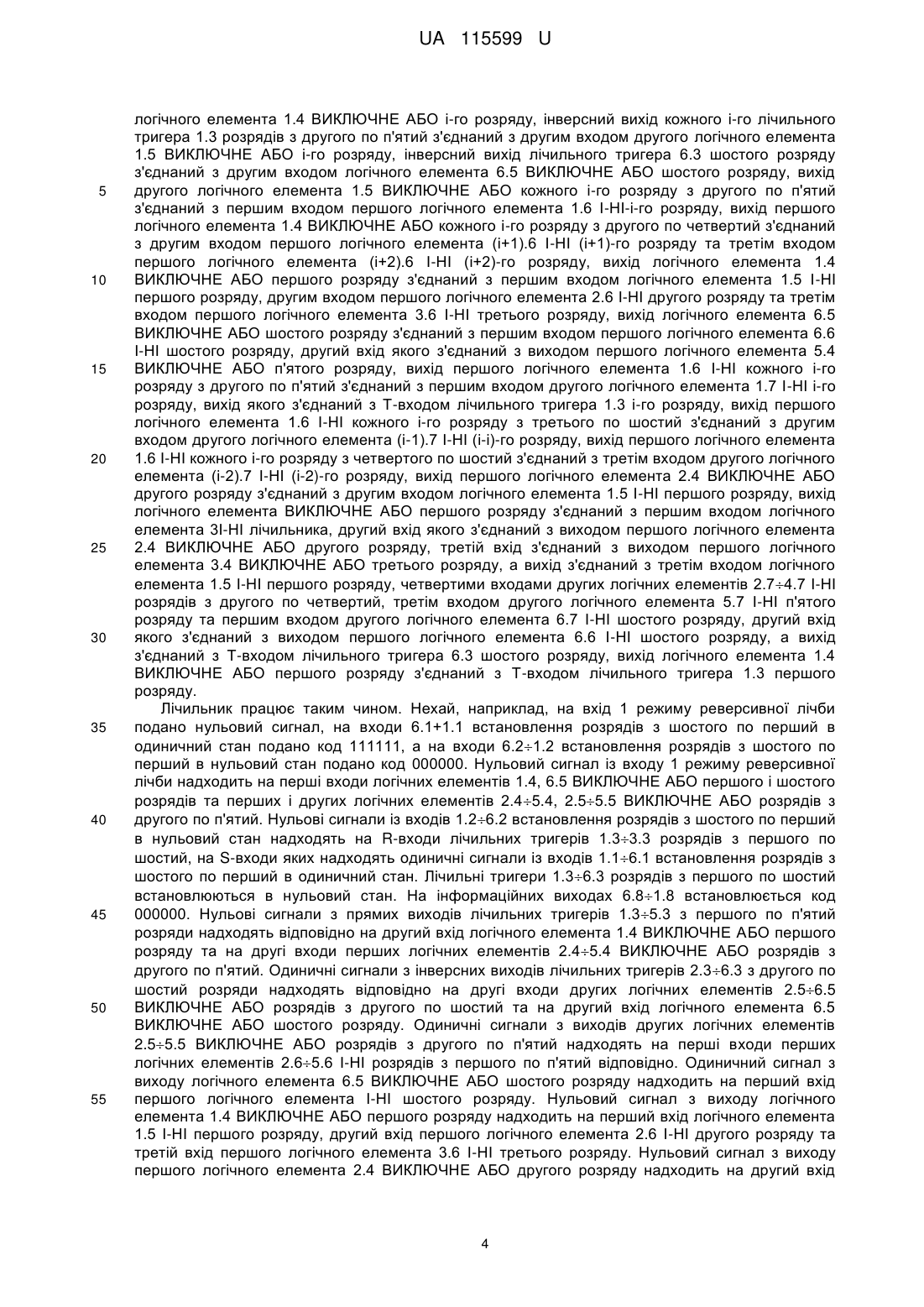

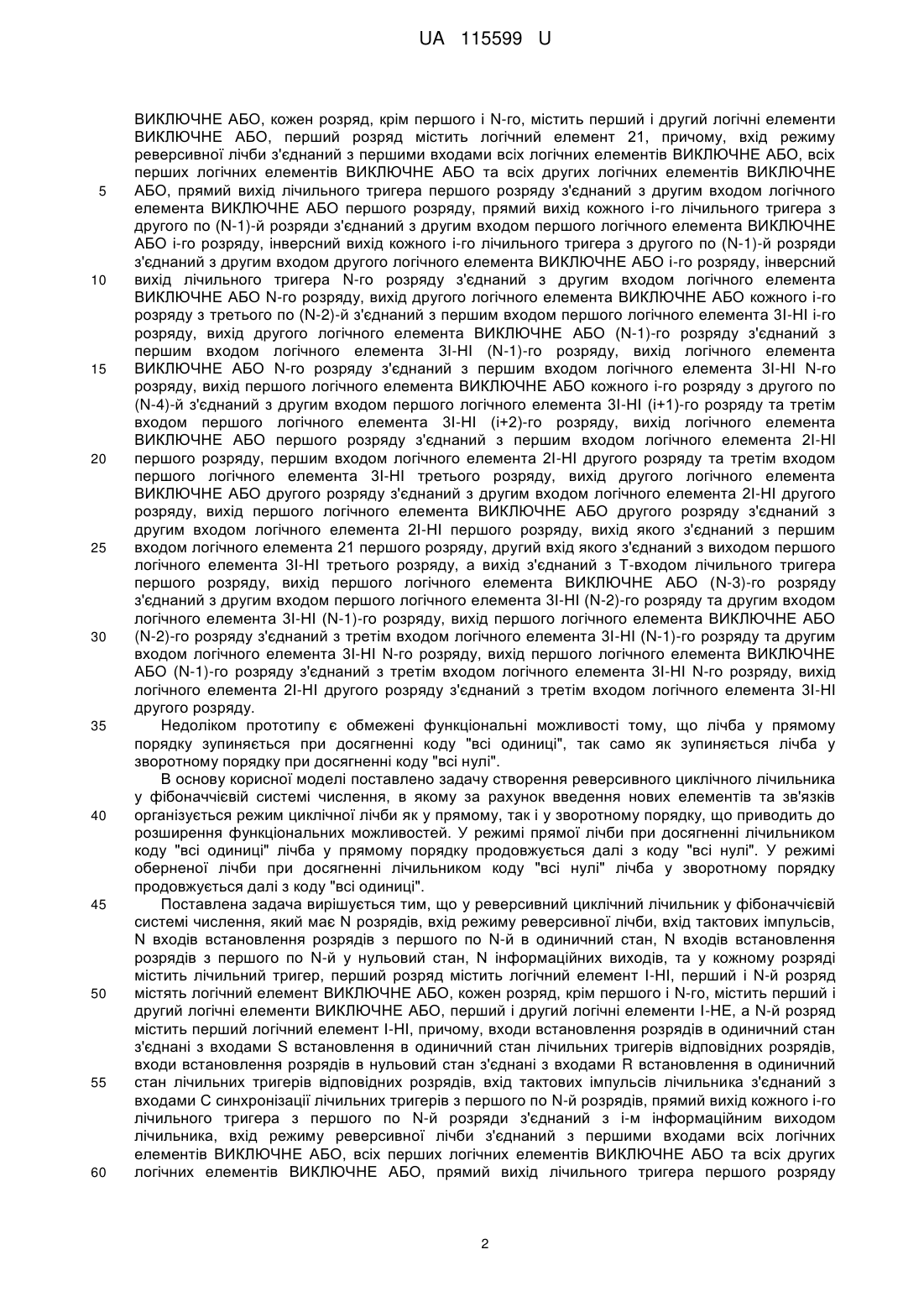

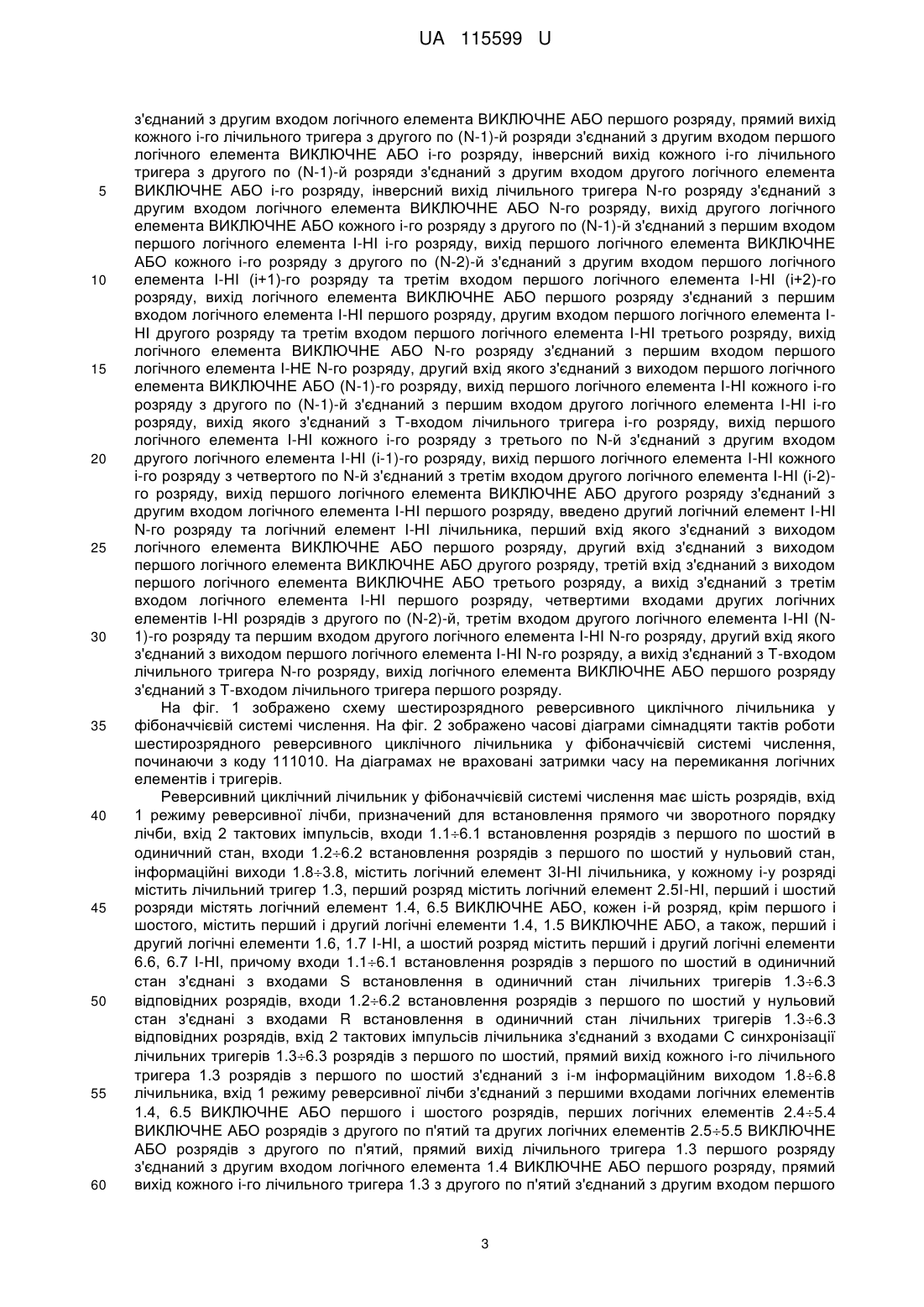

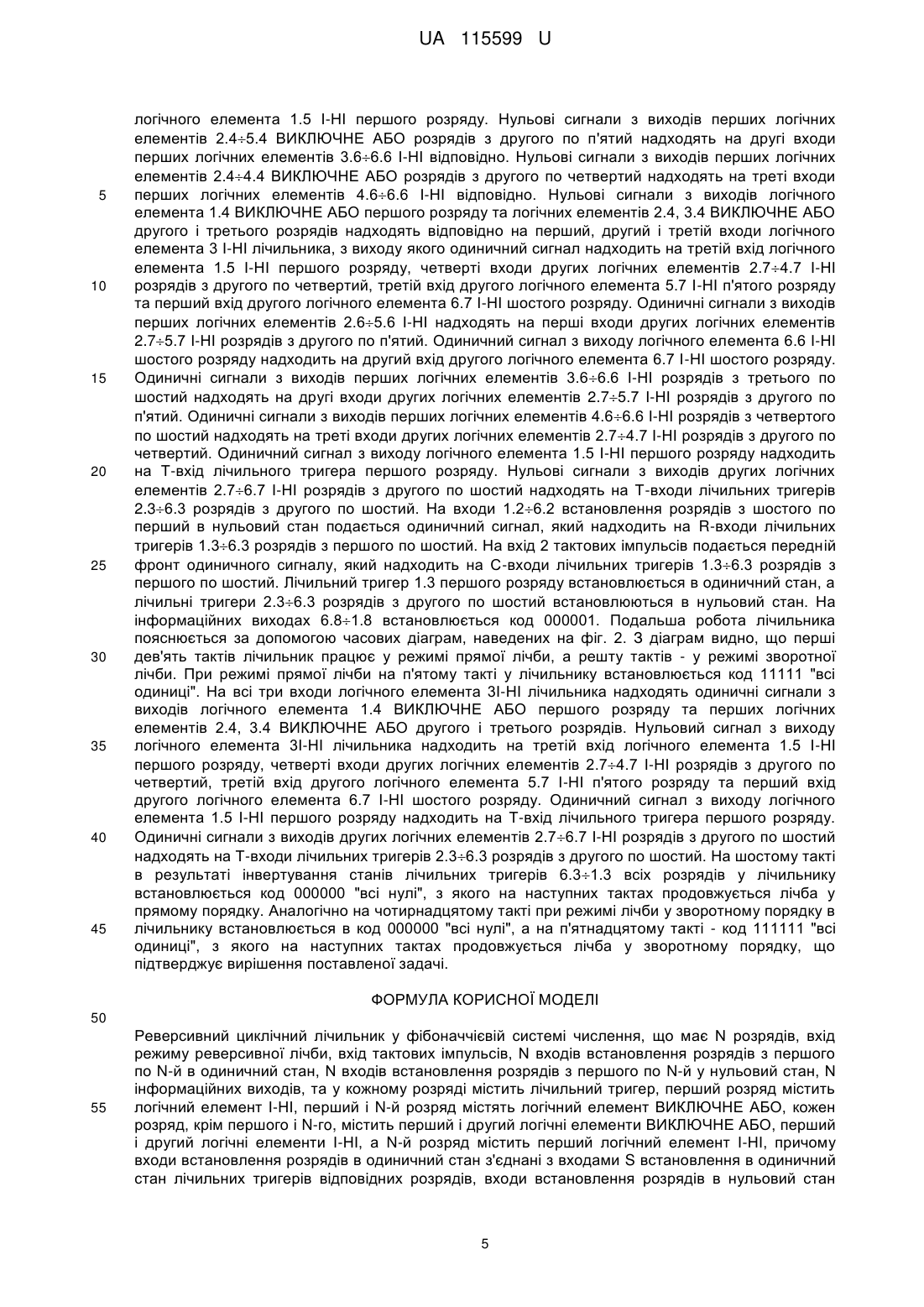

Реферат: UA 115599 U UA 115599 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обчислювальної техніки і автоматики та може бути використана у цифрових пристроях. Відомо цифро-аналоговий перетворювач, патент на корисну модель UA № 94085, м. кл Н03М 1/46, опублікований 27.10.2014, бюл. № 20, в якому описано швидкодіючий лічильник у фібоначчієвій системі числення, що містить вхід встановлення у початковий стан, вхід тактових імпульсів, вхід одиничного потенціалу, N інформаційних виходів, та у кожному і-му розряді містить лічильний тригер, вхід С синхронізації якого з'єднаний зі входом тактових імпульсів лічильника, вхід R встановлення у початковий стан з'єднаний зі входом встановлення у початковий стан лічильника, а вихід з'єднаний з і-м інформаційним виходом лічильника, крім того, перший і другий розряди лічильника містять по одному логічному елементу 2І-НІ, а кожний розряд лічильника, починаючи з третього, містить перший і другий логічні елементи 3І-НІ, причому перший вхід логічного елемента 2І-НІ першого розряду з'єднаний з прямим виходом лічильного тригера першого розряду, другий його вхід з'єднаний з прямим виходом лічильного тригера другого розряду, а вихід з'єднаний з Т-входом лічильного тригера першого розряду; перший вхід логічного елемента 2І-НІ другого розряду з'єднаний з інверсним виходом лічильного тригера першого розряду, другий його вхід з'єднаний з виходом першого логічного елемента 3І-НІ четвертого розряду, а вихід з'єднаний з Т-входом лічильного тригера другого розряду; у кожному і-му розряді лічильника, починаючи з третього, перший вхід першого логічного елемента 3І-НІ з'єднаний з інверсним виходом лічильного тригера і-го розряду, другий його вхід з'єднаний з прямим виходом лічильного тригера (і-і)-го розряду, третій вхід з'єднаний з прямим виходом лічильного тригера (і-2)-го розряду, а вихід з'єднаний з першим входом другого логічного елемента 3І-НІ і-го розряду; другий вхід другого логічного елемента 3І-НІ і-го розряду, крім N-гo, з'єднаний з виходом першого логічного елемента 3І-НІ (і+1)-го розряду, третій вхід другого логічного елемента 3І-НІ і-го розряду, крім N-гo та (N-l)-гo, з'єднаний з виходом першого логічного елемента 3І-НІ (і+2)-го розряду, а вихід другого логічного елемента 3І-НІ і-го розряду з'єднаний з Т-входом лічильного тригера і-го розряду; другий і третій входи другого логічного елемента 3І-НІ N-гo розряду та третій вхід другого логічного елемента 3І-НІ (N-1)-гo розряду з'єднані з входом одиничного потенціалу лічильника. Недоліком даного лічильника є обмежені функціональні можливості тому, що відсутній режим зміни з оберненого на прямий порядок лічби і навпаки. Як прототип вибрано реверсивний лічильник у фібоначчієвій системі числення, патент на корисну модель UA № 109080, м. кл Н03М 7/00, опублікований 10.08.2016, бюл. № 15. Лічильник має N входів встановлення розрядів з першого по N-й в одиничний стан, N входів встановлення розрядів з першого по N-й у нульовий, вхід тактових імпульсів, N інформаційних виходів, та у кожному розряді містить лічильний тригер, крім того, перший, другий та (N-1)-й розряди містять логічний елемент 2І-НІ, другий, (N-1)-й та N-й розряди містять логічний елемент 3І-НІ, N-й розряд містить логічний елемент НІ, а кожен розряд, крім першого, другого, (N-1)-гo та N-гo, містить перший та другий логічні елементи 3І-НІ, причому входи встановлення розрядів в одиничний стан з'єднані з входами S встановлення в одиничний стан лічильних тригерів відповідних розрядів, входи встановлення розрядів в нульовий стан з'єднані з входами R встановлення в одиничний стан лічильних тригерів відповідних розрядів, вхід тактових імпульсів лічильника з'єднаний з входами С синхронізації лічильних тригерів з першого по N-й розрядів, прямий вихід кожного і-го лічильного тригера з першого по N-й розряди з'єднаний з і-м інформаційним виходом лічильника, вихід першого логічного елемента 3І-НІ кожного і-го розряду з третього по (N-2)-й з'єднаний з першим входом другого логічного елемента 3І-НІ і-го розряду, вихід якого з'єднаний з Т-входом лічильного тригера і-го розряду, вихід першого логічного елемента кожного і-го розряду, з четвертого по (N-2)-й, з'єднаний з другим входом другого логічного елемента 3І-НІ (і-і)-го розряду, вихід першого логічного елемента 3І-НІ кожного і-го розряду, з п'ятого по (N-2)-й, з'єднаний з третім входом другого логічного елемента 3І-НІ (і2)-го розряду, вихід логічного елемента 3І-НІ (N-1)-гo розряду з'єднаний з третім входом другого логічного елемента 3І-НІ (N-3)-гo розряду, другим входом логічного другого елемента 3І-НІ (N2)-гo розряду та першим входом логічного елемента 2І-НІ (N-1)-гo розряду, другий вхід якого з'єднаний з виходом логічного елемента 3І-НІ N-гo розряду, третім входом другого логічного елемента 3І-НІ (N-2)-гo розряду та входом логічного елемента НЕ N-гo розряду, а вихід з'єднаний з Т-входом лічильного тригера (N-l)-гo розряду, вихід логічного елемента НІ N-гo розряду з'єднаний з Т-входом лічильного тригера N-гo розряду, вихід першого логічного елемента 3І-НІ третього розряду з'єднаний з першим входом логічного елемента 3І-НІ другого розряду, другий вхід якого з'єднаний з виходом першого елемента 3І-НІ четвертого розряду, а вихід з'єднаний з Т-входом лічильного тригера другого розряду, крім того, лічильник додатково містить вхід режиму реверсивної лічби, а також перший і N-й розряд містить логічний елемент 1 UA 115599 U 5 10 15 20 25 30 35 40 45 50 55 60 ВИКЛЮЧНЕ АБО, кожен розряд, крім першого і N-гo, містить перший і другий логічні елементи ВИКЛЮЧНЕ АБО, перший розряд містить логічний елемент 21, причому, вхід режиму реверсивної лічби з'єднаний з першими входами всіх логічних елементів ВИКЛЮЧНЕ АБО, всіх перших логічних елементів ВИКЛЮЧНЕ АБО та всіх других логічних елементів ВИКЛЮЧНЕ АБО, прямий вихід лічильного тригера першого розряду з'єднаний з другим входом логічного елемента ВИКЛЮЧНЕ АБО першого розряду, прямий вихід кожного і-го лічильного тригера з другого по (N-1)-й розряди з'єднаний з другим входом першого логічного елемента ВИКЛЮЧНЕ АБО і-го розряду, інверсний вихід кожного і-го лічильного тригера з другого по (N-1)-й розряди з'єднаний з другим входом другого логічного елемента ВИКЛЮЧНЕ АБО і-го розряду, інверсний вихід лічильного тригера N-гo розряду з'єднаний з другим входом логічного елемента ВИКЛЮЧНЕ АБО N-гo розряду, вихід другого логічного елемента ВИКЛЮЧНЕ АБО кожного і-го розряду з третього по (N-2)-й з'єднаний з першим входом першого логічного елемента 3І-НІ і-го розряду, вихід другого логічного елемента ВИКЛЮЧНЕ АБО (N-1)-гo розряду з'єднаний з першим входом логічного елемента 3І-НІ (N-1)-гo розряду, вихід логічного елемента ВИКЛЮЧНЕ АБО N-гo розряду з'єднаний з першим входом логічного елемента 3І-НІ N-гo розряду, вихід першого логічного елемента ВИКЛЮЧНЕ АБО кожного і-го розряду з другого по (N-4)-й з'єднаний з другим входом першого логічного елемента 3І-НІ (і+1)-го розряду та третім входом першого логічного елемента 3І-НІ (і+2)-го розряду, вихід логічного елемента ВИКЛЮЧНЕ АБО першого розряду з'єднаний з першим входом логічного елемента 2І-НІ першого розряду, першим входом логічного елемента 2І-НІ другого розряду та третім входом першого логічного елемента 3І-НІ третього розряду, вихід другого логічного елемента ВИКЛЮЧНЕ АБО другого розряду з'єднаний з другим входом логічного елемента 2І-НІ другого розряду, вихід першого логічного елемента ВИКЛЮЧНЕ АБО другого розряду з'єднаний з другим входом логічного елемента 2І-НІ першого розряду, вихід якого з'єднаний з першим входом логічного елемента 21 першого розряду, другий вхід якого з'єднаний з виходом першого логічного елемента 3І-НІ третього розряду, а вихід з'єднаний з Т-входом лічильного тригера першого розряду, вихід першого логічного елемента ВИКЛЮЧНЕ АБО (N-3)-гo розряду з'єднаний з другим входом першого логічного елемента 3І-НІ (N-2)-гo розряду та другим входом логічного елемента 3І-НІ (N-1)-гo розряду, вихід першого логічного елемента ВИКЛЮЧНЕ АБО (N-2)-гo розряду з'єднаний з третім входом логічного елемента 3І-НІ (N-1)-гo розряду та другим входом логічного елемента 3І-НІ N-гo розряду, вихід першого логічного елемента ВИКЛЮЧНЕ АБО (N-1)-гo розряду з'єднаний з третім входом логічного елемента 3І-НІ N-гo розряду, вихід логічного елемента 2І-НІ другого розряду з'єднаний з третім входом логічного елемента 3І-НІ другого розряду. Недоліком прототипу є обмежені функціональні можливості тому, що лічба у прямому порядку зупиняється при досягненні коду "всі одиниці", так само як зупиняється лічба у зворотному порядку при досягненні коду "всі нулі". В основу корисної моделі поставлено задачу створення реверсивного циклічного лічильника у фібоначчієвій системі числення, в якому за рахунок введення нових елементів та зв'язків організується режим циклічної лічби як у прямому, так і у зворотному порядку, що приводить до розширення функціональних можливостей. У режимі прямої лічби при досягненні лічильником коду "всі одиниці" лічба у прямому порядку продовжується далі з коду "всі нулі". У режимі оберненої лічби при досягненні лічильником коду "всі нулі" лічба у зворотному порядку продовжується далі з коду "всі одиниці". Поставлена задача вирішується тим, що у реверсивний циклічний лічильник у фібоначчієвій системі числення, який має N розрядів, вхід режиму реверсивної лічби, вхід тактових імпульсів, N входів встановлення розрядів з першого по N-й в одиничний стан, N входів встановлення розрядів з першого по N-й у нульовий стан, N інформаційних виходів, та у кожному розряді містить лічильний тригер, перший розряд містить логічний елемент І-НІ, перший і N-й розряд містять логічний елемент ВИКЛЮЧНЕ АБО, кожен розряд, крім першого і N-гo, містить перший і другий логічні елементи ВИКЛЮЧНЕ АБО, перший і другий логічні елементи І-НЕ, а N-й розряд містить перший логічний елемент І-НІ, причому, входи встановлення розрядів в одиничний стан з'єднані з входами S встановлення в одиничний стан лічильних тригерів відповідних розрядів, входи встановлення розрядів в нульовий стан з'єднані з входами R встановлення в одиничний стан лічильних тригерів відповідних розрядів, вхід тактових імпульсів лічильника з'єднаний з входами С синхронізації лічильних тригерів з першого по N-й розрядів, прямий вихід кожного і-го лічильного тригера з першого по N-й розряди з'єднаний з і-м інформаційним виходом лічильника, вхід режиму реверсивної лічби з'єднаний з першими входами всіх логічних елементів ВИКЛЮЧНЕ АБО, всіх перших логічних елементів ВИКЛЮЧНЕ АБО та всіх других логічних елементів ВИКЛЮЧНЕ АБО, прямий вихід лічильного тригера першого розряду 2 UA 115599 U 5 10 15 20 25 30 35 40 45 50 55 60 з'єднаний з другим входом логічного елемента ВИКЛЮЧНЕ АБО першого розряду, прямий вихід кожного і-го лічильного тригера з другого по (N-1)-й розряди з'єднаний з другим входом першого логічного елемента ВИКЛЮЧНЕ АБО і-го розряду, інверсний вихід кожного і-го лічильного тригера з другого по (N-1)-й розряди з'єднаний з другим входом другого логічного елемента ВИКЛЮЧНЕ АБО і-го розряду, інверсний вихід лічильного тригера N-гo розряду з'єднаний з другим входом логічного елемента ВИКЛЮЧНЕ АБО N-гo розряду, вихід другого логічного елемента ВИКЛЮЧНЕ АБО кожного і-го розряду з другого по (N-1)-й з'єднаний з першим входом першого логічного елемента І-НІ і-го розряду, вихід першого логічного елемента ВИКЛЮЧНЕ АБО кожного і-го розряду з другого по (N-2)-й з'єднаний з другим входом першого логічного елемента І-НІ (і+1)-го розряду та третім входом першого логічного елемента І-НІ (і+2)-го розряду, вихід логічного елемента ВИКЛЮЧНЕ АБО першого розряду з'єднаний з першим входом логічного елемента І-НІ першого розряду, другим входом першого логічного елемента ІНІ другого розряду та третім входом першого логічного елемента І-НІ третього розряду, вихід логічного елемента ВИКЛЮЧНЕ АБО N-гo розряду з'єднаний з першим входом першого логічного елемента І-НЕ N-гo розряду, другий вхід якого з'єднаний з виходом першого логічного елемента ВИКЛЮЧНЕ АБО (N-1)-гo розряду, вихід першого логічного елемента І-НІ кожного і-го розряду з другого по (N-1)-й з'єднаний з першим входом другого логічного елемента І-НІ і-го розряду, вихід якого з'єднаний з Т-входом лічильного тригера і-го розряду, вихід першого логічного елемента І-НІ кожного і-го розряду з третього по N-й з'єднаний з другим входом другого логічного елемента І-НІ (і-1)-го розряду, вихід першого логічного елемента І-НІ кожного і-го розряду з четвертого по N-й з'єднаний з третім входом другого логічного елемента І-НІ (і-2)го розряду, вихід першого логічного елемента ВИКЛЮЧНЕ АБО другого розряду з'єднаний з другим входом логічного елемента І-НІ першого розряду, введено другий логічний елемент І-НІ N-гo розряду та логічний елемент І-НІ лічильника, перший вхід якого з'єднаний з виходом логічного елемента ВИКЛЮЧНЕ АБО першого розряду, другий вхід з'єднаний з виходом першого логічного елемента ВИКЛЮЧНЕ АБО другого розряду, третій вхід з'єднаний з виходом першого логічного елемента ВИКЛЮЧНЕ АБО третього розряду, а вихід з'єднаний з третім входом логічного елемента І-НІ першого розряду, четвертими входами других логічних елементів І-НІ розрядів з другого по (N-2)-й, третім входом другого логічного елемента І-НІ (N1)-гo розряду та першим входом другого логічного елемента І-НІ N-гo розряду, другий вхід якого з'єднаний з виходом першого логічного елемента І-НІ N-гo розряду, а вихід з'єднаний з Т-входом лічильного тригера N-гo розряду, вихід логічного елемента ВИКЛЮЧНЕ АБО першого розряду з'єднаний з Т-входом лічильного тригера першого розряду. На фіг. 1 зображено схему шестирозрядного реверсивного циклічного лічильника у фібоначчієвій системі числення. На фіг. 2 зображено часові діаграми сімнадцяти тактів роботи шестирозрядного реверсивного циклічного лічильника у фібоначчієвій системі числення, починаючи з коду 111010. На діаграмах не враховані затримки часу на перемикання логічних елементів і тригерів. Реверсивний циклічний лічильник у фібоначчієвій системі числення має шість розрядів, вхід 1 режиму реверсивної лічби, призначений для встановлення прямого чи зворотного порядку лічби, вхід 2 тактових імпульсів, входи 1.16.1 встановлення розрядів з першого по шостий в одиничний стан, входи 1.26.2 встановлення розрядів з першого по шостий у нульовий стан, інформаційні виходи 1.83.8, містить логічний елемент 3І-НІ лічильника, у кожному і-у розряді містить лічильний тригер 1.3, перший розряд містить логічний елемент 2.5І-НІ, перший і шостий розряди містять логічний елемент 1.4, 6.5 ВИКЛЮЧНЕ АБО, кожен і-й розряд, крім першого і шостого, містить перший і другий логічні елементи 1.4, 1.5 ВИКЛЮЧНЕ АБО, а також, перший і другий логічні елементи 1.6, 1.7 І-НІ, а шостий розряд містить перший і другий логічні елементи 6.6, 6.7 І-НІ, причому входи 1.16.1 встановлення розрядів з першого по шостий в одиничний стан з'єднані з входами S встановлення в одиничний стан лічильних тригерів 1.36.3 відповідних розрядів, входи 1.26.2 встановлення розрядів з першого по шостий у нульовий стан з'єднані з входами R встановлення в одиничний стан лічильних тригерів 1.36.3 відповідних розрядів, вхід 2 тактових імпульсів лічильника з'єднаний з входами С синхронізації лічильних тригерів 1.36.3 розрядів з першого по шостий, прямий вихід кожного і-го лічильного тригера 1.3 розрядів з першого по шостий з'єднаний з і-м інформаційним виходом 1.86.8 лічильника, вхід 1 режиму реверсивної лічби з'єднаний з першими входами логічних елементів 1.4, 6.5 ВИКЛЮЧНЕ АБО першого і шостого розрядів, перших логічних елементів 2.45.4 ВИКЛЮЧНЕ АБО розрядів з другого по п'ятий та других логічних елементів 2.55.5 ВИКЛЮЧНЕ АБО розрядів з другого по п'ятий, прямий вихід лічильного тригера 1.3 першого розряду з'єднаний з другим входом логічного елемента 1.4 ВИКЛЮЧНЕ АБО першого розряду, прямий вихід кожного і-го лічильного тригера 1.3 з другого по п'ятий з'єднаний з другим входом першого 3 UA 115599 U 5 10 15 20 25 30 35 40 45 50 55 логічного елемента 1.4 ВИКЛЮЧНЕ АБО і-го розряду, інверсний вихід кожного і-го лічильного тригера 1.3 розрядів з другого по п'ятий з'єднаний з другим входом другого логічного елемента 1.5 ВИКЛЮЧНЕ АБО і-го розряду, інверсний вихід лічильного тригера 6.3 шостого розряду з'єднаний з другим входом логічного елемента 6.5 ВИКЛЮЧНЕ АБО шостого розряду, вихід другого логічного елемента 1.5 ВИКЛЮЧНЕ АБО кожного і-го розряду з другого по п'ятий з'єднаний з першим входом першого логічного елемента 1.6 І-НІ-і-го розряду, вихід першого логічного елемента 1.4 ВИКЛЮЧНЕ АБО кожного і-го розряду з другого по четвертий з'єднаний з другим входом першого логічного елемента (і+1).6 І-НІ (і+1)-го розряду та третім входом першого логічного елемента (і+2).6 І-НІ (і+2)-го розряду, вихід логічного елемента 1.4 ВИКЛЮЧНЕ АБО першого розряду з'єднаний з першим входом логічного елемента 1.5 І-НІ першого розряду, другим входом першого логічного елемента 2.6 І-НІ другого розряду та третім входом першого логічного елемента 3.6 І-НІ третього розряду, вихід логічного елемента 6.5 ВИКЛЮЧНЕ АБО шостого розряду з'єднаний з першим входом першого логічного елемента 6.6 І-НІ шостого розряду, другий вхід якого з'єднаний з виходом першого логічного елемента 5.4 ВИКЛЮЧНЕ АБО п'ятого розряду, вихід першого логічного елемента 1.6 І-НІ кожного і-го розряду з другого по п'ятий з'єднаний з першим входом другого логічного елемента 1.7 І-НІ і-го розряду, вихід якого з'єднаний з Т-входом лічильного тригера 1.3 і-го розряду, вихід першого логічного елемента 1.6 І-НІ кожного і-го розряду з третього по шостий з'єднаний з другим входом другого логічного елемента (і-1).7 І-НІ (і-і)-го розряду, вихід першого логічного елемента 1.6 І-НІ кожного і-го розряду з четвертого по шостий з'єднаний з третім входом другого логічного елемента (і-2).7 І-НІ (і-2)-го розряду, вихід першого логічного елемента 2.4 ВИКЛЮЧНЕ АБО другого розряду з'єднаний з другим входом логічного елемента 1.5 І-НІ першого розряду, вихід логічного елемента ВИКЛЮЧНЕ АБО першого розряду з'єднаний з першим входом логічного елемента 3І-НІ лічильника, другий вхід якого з'єднаний з виходом першого логічного елемента 2.4 ВИКЛЮЧНЕ АБО другого розряду, третій вхід з'єднаний з виходом першого логічного елемента 3.4 ВИКЛЮЧНЕ АБО третього розряду, а вихід з'єднаний з третім входом логічного елемента 1.5 І-НІ першого розряду, четвертими входами других логічних елементів 2.74.7 І-НІ розрядів з другого по четвертий, третім входом другого логічного елемента 5.7 І-НІ п'ятого розряду та першим входом другого логічного елемента 6.7 І-НІ шостого розряду, другий вхід якого з'єднаний з виходом першого логічного елемента 6.6 І-НІ шостого розряду, а вихід з'єднаний з Т-входом лічильного тригера 6.3 шостого розряду, вихід логічного елемента 1.4 ВИКЛЮЧНЕ АБО першого розряду з'єднаний з Т-входом лічильного тригера 1.3 першого розряду. Лічильник працює таким чином. Нехай, наприклад, на вхід 1 режиму реверсивної лічби подано нульовий сигнал, на входи 6.1+1.1 встановлення розрядів з шостого по перший в одиничний стан подано код 111111, а на входи 6.21.2 встановлення розрядів з шостого по перший в нульовий стан подано код 000000. Нульовий сигнал із входу 1 режиму реверсивної лічби надходить на перші входи логічних елементів 1.4, 6.5 ВИКЛЮЧНЕ АБО першого і шостого розрядів та перших і других логічних елементів 2.45.4, 2.55.5 ВИКЛЮЧНЕ АБО розрядів з другого по п'ятий. Нульові сигнали із входів 1.26.2 встановлення розрядів з шостого по перший в нульовий стан надходять на R-входи лічильних тригерів 1.33.3 розрядів з першого по шостий, на S-входи яких надходять одиничні сигнали із входів 1.16.1 встановлення розрядів з шостого по перший в одиничний стан. Лічильні тригери 1.36.3 розрядів з першого по шостий встановлюються в нульовий стан. На інформаційних виходах 6.81.8 встановлюється код 000000. Нульові сигнали з прямих виходів лічильних тригерів 1.35.3 з першого по п'ятий розряди надходять відповідно на другий вхід логічного елемента 1.4 ВИКЛЮЧНЕ АБО першого розряду та на другі входи перших логічних елементів 2.45.4 ВИКЛЮЧНЕ АБО розрядів з другого по п'ятий. Одиничні сигнали з інверсних виходів лічильних тригерів 2.36.3 з другого по шостий розряди надходять відповідно на другі входи других логічних елементів 2.56.5 ВИКЛЮЧНЕ АБО розрядів з другого по шостий та на другий вхід логічного елемента 6.5 ВИКЛЮЧНЕ АБО шостого розряду. Одиничні сигнали з виходів других логічних елементів 2.55.5 ВИКЛЮЧНЕ АБО розрядів з другого по п'ятий надходять на перші входи перших логічних елементів 2.65.6 І-НІ розрядів з першого по п'ятий відповідно. Одиничний сигнал з виходу логічного елемента 6.5 ВИКЛЮЧНЕ АБО шостого розряду надходить на перший вхід першого логічного елемента І-НІ шостого розряду. Нульовий сигнал з виходу логічного елемента 1.4 ВИКЛЮЧНЕ АБО першого розряду надходить на перший вхід логічного елемента 1.5 І-НІ першого розряду, другий вхід першого логічного елемента 2.6 І-НІ другого розряду та третій вхід першого логічного елемента 3.6 І-НІ третього розряду. Нульовий сигнал з виходу першого логічного елемента 2.4 ВИКЛЮЧНЕ АБО другого розряду надходить на другий вхід 4 UA 115599 U 5 10 15 20 25 30 35 40 45 логічного елемента 1.5 І-НІ першого розряду. Нульові сигнали з виходів перших логічних елементів 2.45.4 ВИКЛЮЧНЕ АБО розрядів з другого по п'ятий надходять на другі входи перших логічних елементів 3.66.6 І-НІ відповідно. Нульові сигнали з виходів перших логічних елементів 2.44.4 ВИКЛЮЧНЕ АБО розрядів з другого по четвертий надходять на треті входи перших логічних елементів 4.66.6 І-НІ відповідно. Нульові сигнали з виходів логічного елемента 1.4 ВИКЛЮЧНЕ АБО першого розряду та логічних елементів 2.4, 3.4 ВИКЛЮЧНЕ АБО другого і третього розрядів надходять відповідно на перший, другий і третій входи логічного елемента 3 І-НІ лічильника, з виходу якого одиничний сигнал надходить на третій вхід логічного елемента 1.5 І-НІ першого розряду, четверті входи других логічних елементів 2.74.7 І-НІ розрядів з другого по четвертий, третій вхід другого логічного елемента 5.7 І-НІ п'ятого розряду та перший вхід другого логічного елемента 6.7 І-НІ шостого розряду. Одиничні сигнали з виходів перших логічних елементів 2.65.6 І-НІ надходять на перші входи других логічних елементів 2.75.7 І-НІ розрядів з другого по п'ятий. Одиничний сигнал з виходу логічного елемента 6.6 І-НІ шостого розряду надходить на другий вхід другого логічного елемента 6.7 І-НІ шостого розряду. Одиничні сигнали з виходів перших логічних елементів 3.66.6 І-НІ розрядів з третього по шостий надходять на другі входи других логічних елементів 2.75.7 І-НІ розрядів з другого по п'ятий. Одиничні сигнали з виходів перших логічних елементів 4.66.6 І-НІ розрядів з четвертого по шостий надходять на треті входи других логічних елементів 2.74.7 І-НІ розрядів з другого по четвертий. Одиничний сигнал з виходу логічного елемента 1.5 І-НІ першого розряду надходить на Т-вхід лічильного тригера першого розряду. Нульові сигнали з виходів других логічних елементів 2.76.7 І-НІ розрядів з другого по шостий надходять на Т-входи лічильних тригерів 2.36.3 розрядів з другого по шостий. На входи 1.26.2 встановлення розрядів з шостого по перший в нульовий стан подається одиничний сигнал, який надходить на R-входи лічильних тригерів 1.36.3 розрядів з першого по шостий. На вхід 2 тактових імпульсів подається передній фронт одиничного сигналу, який надходить на С-входи лічильних тригерів 1.36.3 розрядів з першого по шостий. Лічильний тригер 1.3 першого розряду встановлюється в одиничний стан, а лічильні тригери 2.36.3 розрядів з другого по шостий встановлюються в нульовий стан. На інформаційних виходах 6.81.8 встановлюється код 000001. Подальша робота лічильника пояснюється за допомогою часових діаграм, наведених на фіг. 2. З діаграм видно, що перші дев'ять тактів лічильник працює у режимі прямої лічби, а решту тактів - у режимі зворотної лічби. При режимі прямої лічби на п'ятому такті у лічильнику встановлюється код 11111 "всі одиниці". На всі три входи логічного елемента 3І-НІ лічильника надходять одиничні сигнали з виходів логічного елемента 1.4 ВИКЛЮЧНЕ АБО першого розряду та перших логічних елементів 2.4, 3.4 ВИКЛЮЧНЕ АБО другого і третього розрядів. Нульовий сигнал з виходу логічного елемента 3І-НІ лічильника надходить на третій вхід логічного елемента 1.5 І-НІ першого розряду, четверті входи других логічних елементів 2.74.7 І-НІ розрядів з другого по четвертий, третій вхід другого логічного елемента 5.7 І-НІ п'ятого розряду та перший вхід другого логічного елемента 6.7 І-НІ шостого розряду. Одиничний сигнал з виходу логічного елемента 1.5 І-НІ першого розряду надходить на Т-вхід лічильного тригера першого розряду. Одиничні сигнали з виходів других логічних елементів 2.76.7 І-НІ розрядів з другого по шостий надходять на Т-входи лічильних тригерів 2.36.3 розрядів з другого по шостий. На шостому такті в результаті інвертування станів лічильних тригерів 6.31.3 всіх розрядів у лічильнику встановлюється код 000000 "всі нулі", з якого на наступних тактах продовжується лічба у прямому порядку. Аналогічно на чотирнадцятому такті при режимі лічби у зворотному порядку в лічильнику встановлюється в код 000000 "всі нулі", а на п'ятнадцятому такті - код 111111 "всі одиниці", з якого на наступних тактах продовжується лічба у зворотному порядку, що підтверджує вирішення поставленої задачі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Реверсивний циклічний лічильник у фібоначчієвій системі числення, що має N розрядів, вхід режиму реверсивної лічби, вхід тактових імпульсів, N входів встановлення розрядів з першого по N-й в одиничний стан, N входів встановлення розрядів з першого по N-й у нульовий стан, N інформаційних виходів, та у кожному розряді містить лічильний тригер, перший розряд містить логічний елемент І-НІ, перший і N-й розряд містять логічний елемент ВИКЛЮЧНЕ АБО, кожен розряд, крім першого і N-гo, містить перший і другий логічні елементи ВИКЛЮЧНЕ АБО, перший і другий логічні елементи І-НІ, а N-й розряд містить перший логічний елемент І-НІ, причому входи встановлення розрядів в одиничний стан з'єднані з входами S встановлення в одиничний стан лічильних тригерів відповідних розрядів, входи встановлення розрядів в нульовий стан 5 UA 115599 U 5 10 15 20 25 30 35 40 з'єднані з входами R встановлення в одиничний стан лічильних тригерів відповідних розрядів, вхід тактових імпульсів лічильника з'єднаний з входами С синхронізації лічильних тригерів з першого по N-й розрядів, прямий вихід кожного і-го лічильного тригера з першого по N-й розряди з'єднаний з і-м інформаційним виходом лічильника, вхід режиму реверсивної лічби з'єднаний з першими входами всіх логічних елементів ВИКЛЮЧНЕ АБО, всіх перших логічних елементів ВИКЛЮЧНЕ АБО та всіх других логічних елементів ВИКЛЮЧНЕ АБО, прямий вихід лічильного тригера першого розряду з'єднаний з другим входом логічного елемента ВИКЛЮЧНЕ АБО першого розряду, прямий вихід кожного і-го лічильного тригера з другого по (N-l)-й розряди з'єднаний з другим входом першого логічного елемента ВИКЛЮЧНЕ АБО і-го розряду, інверсний вихід кожного і-го лічильного тригера з другого по (N-l)-й розряди з'єднаний з другим входом другого логічного елемента ВИКЛЮЧНЕ АБО і-го розряду, інверсний вихід лічильного тригера N-гo розряду з'єднаний з другим входом логічного елемента ВИКЛЮЧНЕ АБО N-гo розряду, вихід другого логічного елемента ВИКЛЮЧНЕ АБО кожного і-го розряду з другого по (N-l)-й з'єднаний з першим входом першого логічного елемента І-НІ і-го розряду, вихід першого логічного елемента ВИКЛЮЧНЕ АБО кожного і-го розряду з другого по (N-2)-й з'єднаний з другим входом першого логічного елемента І-НІ (і+1)-го розряду та третім входом першого логічного елемента І-НІ (і+2)-го розряду, вихід логічного елемента ВИКЛЮЧНЕ АБО першого розряду з'єднаний з першим входом логічного елемента І-НІ першого розряду, другим входом першого логічного елемента І-НІ другого розряду та третім входом першого логічного елемента І-НІ третього розряду, вихід логічного елемента ВИКЛЮЧНЕ АБО N-гo розряду з'єднаний з першим входом першого логічного елемента І-НІ N-гo розряду, другий вхід якого з'єднаний з виходом першого логічного елемента ВИКЛЮЧНЕ АБО (N-1)-го розряду, вихід першого логічного елемента І-НІ кожного і-го розряду з другого по (N-l)-й з'єднаний з першим входом другого логічного елемента І-НІ і-го розряду, вихід якого з'єднаний з Т-входом лічильного тригера і-го розряду, вихід першого логічного елемента І-НІ кожного і-го розряду з третього по N-й з'єднаний з другим входом другого логічного елемента І-НІ (і-1)-го розряду, вихід першого логічного елемента І-НІ кожного і-го розряду з четвертого по N-й з'єднаний з третім входом другого логічного елемента І-НІ (і-2)-го розряду, вихід першого логічного елемента ВИКЛЮЧНЕ АБО другого розряду з'єднаний з другим входом логічного елемента І-НІ першого розряду, який відрізняється тим, що в нього введено другий логічний елемент І-НІ N-гo розряду та логічний елемент І-НІ лічильника, перший вхід якого з'єднаний з виходом логічного елемента ВИКЛЮЧНЕ АБО першого розряду, другий вхід з'єднаний з виходом першого логічного елемента ВИКЛЮЧНЕ АБО другого розряду, третій вхід з'єднаний з виходом першого логічного елемента ВИКЛЮЧНЕ АБО третього розряду, а вихід з'єднаний з третім входом логічного елемента І-НІ першого розряду, четвертими входами других логічних елементів І-НІ розрядів з другого по (N-2)-й, третім входом другого логічного елемента І-НІ (N-l)-гo розряду та першим входом другого логічного елемента І-НІ N-гo розряду, другий вхід якого з'єднаний з виходом першого логічного елемента І-НІ N-гo розряду, а вихід з'єднаний з Т-входом лічильного тригера N-гo розряду, вихід логічного елемента ВИКЛЮЧНЕ АБО першого розряду з'єднаний з Т-входом лічильного тригера першого розряду. 6 UA 115599 U 7 UA 115599 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
