Пристрій для множення коду числа на два в двійково-вісімковій системі числення

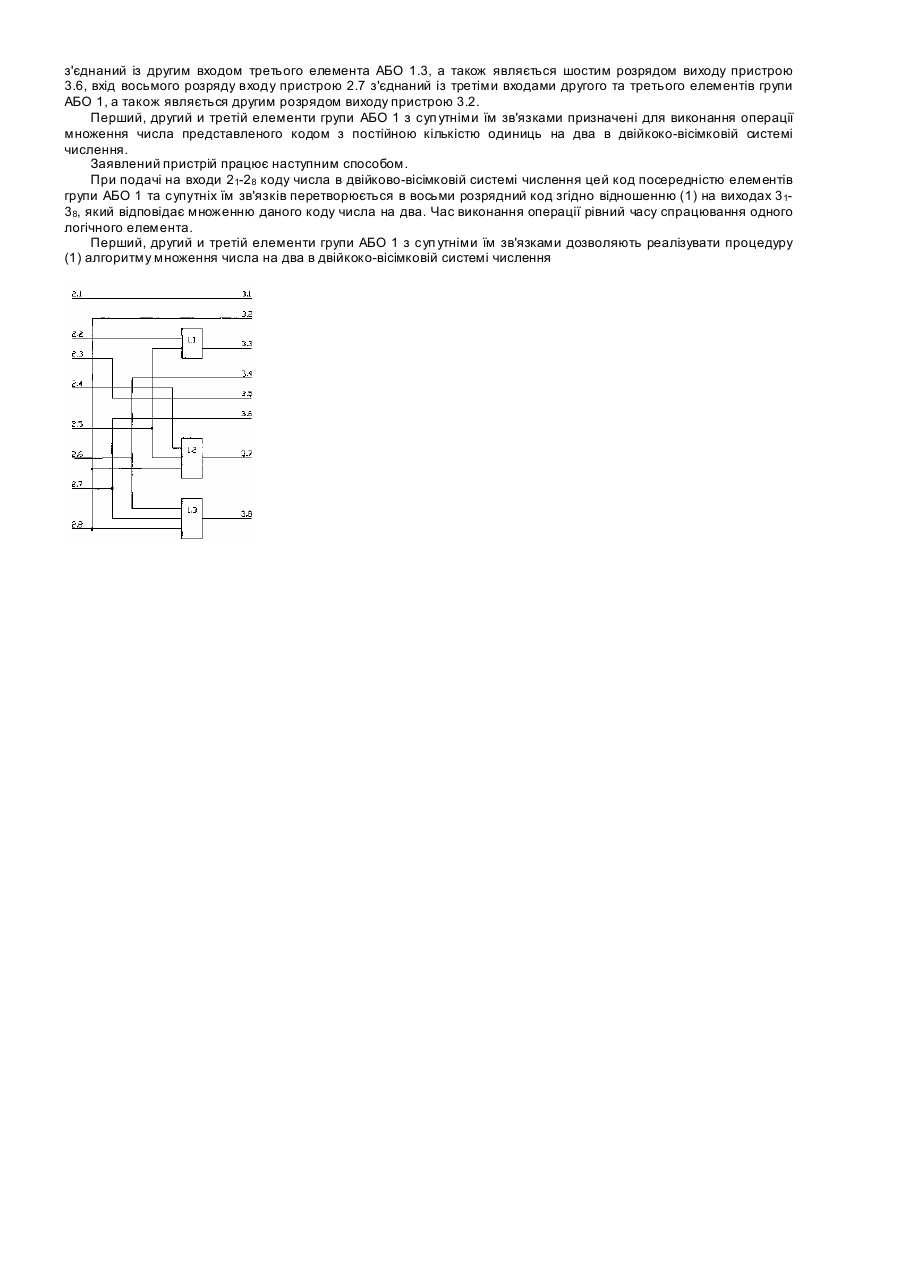

Корисна модель відноситься до вимірювальної та імпульсної техніки, а також техніки передачі даних, може бути використаним в обчислювальній техніці та автоматизованих системах управління. Відомий пристрій для контролю [Авторське свідоцтво СРСР №1339551, кл. G06F7/49, 1986р.], що містить груп у елементів АБО. Недолік даного пристрою - неможливість множення для двійково-вісімкової системи числення. Відомий пристрій множення [Авторське свідоцтво СРСР №1462491, кл. Н03М7/30, 1987р.], що містить групу елементів АБО. Недолік даного пристрою - мала швидкодія та неможливість роботи в двійково-вісімковій системі числення. Найбільш близьким по технічній суті до заявленого пристрою є пристрій для обробки збиткового коду [Авторське свідоцтво СРСР №1686434, кл. G06F7/49, 1989р.], що містить груп у елементів АБО. Його недолік недостатні функціональні можливості, що не дозволяють працювати в двійково-вісімковій системі числення. В основу корисної моделі поставлено завдання створити такий пристрій, який дозволяє виконувати операцію множення на два коду числа (з постійною кількістю одиниць) в двійково-вісімкових системах числення з максимальною швидкодією виконання даної операції. Будь-яке число в системах числення з постійною кількістю одиниць може бути представлене кодом такого вигляду: n -1 X= ± å x * i * V , x Î [0;1], i i i-0 де Х - представлене число; V - основа числення з постійною кількістю одиниць; хi - значення i -того розряду в коді числа. Вагові коефіцієнти для різних систем числення з постійною кількістю одиниць можна представити такими рядами: - двійкова система з постійною кількістю одиниць: 0*20, 1*20, 0*21, 1*21,…, 0*2 n, 1*2n,… - двійково-трійкова система з постійною кількістю одиниць: 0*30, 1*30,2*30, 0*31,1*31,2*31,…0*3n, 1*3n, 2*3n,… - двійково-четвіркова система з постійною кількістю одиниць: 0*4°, 1*40,2*40,3*40,0*41, 1 *41, 2*41, 3*41, ...,0*4 n, 1 *4n , 2*4n, 3*4n, ... - двійково-вісміркова система з постійною кількістю одиниць: 0*80, 1*80, 2*80, 3*80, 4*80, 5*80, 6*80, 7*80, ..., 0*8 0, 1*80, 2*80, 3*80, 4*80, 5*80, 6*80, 7*80 ... Поставлене завдання вирішується тим, що пристрій множення коду числа на два в двійково-вісімковій системі числення містить групу елементів АБО із новою організацією зв'язків. Згідно з корисною моделлю, пристрій обладнано групою елементів АБО, групою входів пристрою та групою виходів пристрою, причому вхід першого розряду входу пристрою з'єднується . безпосередньо із першим розрядом виходу пристрою, вхід другого розряд входу пристрою з'єднаний із першим входом першого елемента АБО, вхід третього розряду входу пристрою з'єднується безпосередньо із п'ятим розрядом виходу пристрою, вхід четвертого розряду входу пристрою з'єднаний із другим входом другого елемента АБО, вхід п'ятого розряду входу пристрою з'єднаний із другим входом першого та першим входом другого елементів АБО, вхід шостого розряду входу пристрою з'єднаний із першим входом третього елемента АБО, а також з'єднується безпосередньо із четвертим розрядом виходу пристрою, вхід сьомого розряду входу пристрою з'єднаний із другим входом третього елемента АБО, а також з'єднується безпосередньо із шостим розрядом виходу пристрою, вхід восьмого розряду входу пристрою з'єднаний із третіми входами другого та третього елементів групи АБО, а також з'єднується безпосередньо із другим розрядом виходу пристрою. Технічний результат полягає в тому, що заявлений пристрій забезпечує виконання операції множення числа представленого кодом з постійною кількістю одиниць на два в двійкоко-вісімковій системі числення. Аналогично алгоритм множення числа на два в двійкоко-вісімковій системі числення виглядає так: Y1=Х1; Y2=Х8; Y3=X1+X5; Y4=X6; (1) Y5-X3; Y6=Х7; Y7=Х4+Х5+Х8; Y8=X6+X7+X8, де Y1, Y2, Y3, Y4, Y5, Y6, Y7, Y8 - значення відповідних розрядів вихідного сигналу результату операції множення на два в двійково-вісімковій системі числення; X1, Х2, Х3, Х4, Х5, Х6, Х7, Х8- значення відповідних розрядів вхідного сигналу. На кресленні представлена структурна схема пристрою, що заявляється. Пристрій для множення коду числа (з постійною кількістю одиниць) на два в двійково-вісімковій системі числення містить групу елементів АБО 1, причому вхід др угого розряду входу пристрою 2.2 з'єднаний з першим входом першого елемента групи АБО 1.1, вхід четвертого розряду входу пристрою 2.4 з'єднаний із другим входом другого елемента групи АБО 1.2, вхід першого розряду входу пристрою 2.1 являється першим розрядом виходу пристрою 3.1, вхід третього розряду входу пристрою 2.3 являється п'ятим розрядом виходу пристрою 3.5, вхід п'ятого розряду входу пристрою 2.5 з'єднаний із другим входом першого та першим входом другого елементів групи АБО 1, вхід шостого розряду входу пристрою 2.6 з'єднаний із першим входом третього елемента групи АБО 1, а також являється четвертим розрядом виходу пристрою 3.4, вхід сьомого розряду входу пристрою 2.7 з'єднаний із другим входом третього елемента АБО 1.3, а також являється шостим розрядом виходу пристрою 3.6, вхід восьмого розряду входу пристрою 2.7 з'єднаний із третіми входами другого та третього елементів групи АБО 1, а також являється другим розрядом виходу пристрою 3.2. Перший, другий и третій елементи групи АБО 1 з суп утніми їм зв'язками призначені для виконання операції множення числа представленого кодом з постійною кількістю одиниць на два в двійкоко-вісімковій системі числення. Заявлений пристрій працює наступним способом. При подачі на входи 21-28 коду числа в двійково-вісімковій системі числення цей код посередністю елементів групи АБО 1 та супутніх їм зв'язків перетворюється в восьми розрядний код згідно відношенню (1) на виходах 3 138, який відповідає множенню даного коду числа на два. Час виконання операції рівний часу спрацювання одного логічного елемента. Перший, другий и третій елементи групи АБО 1 з суп утніми їм зв'язками дозволяють реалізувати процедуру (1) алгоритму множення числа на два в двійкоко-вісімковій системі числення
