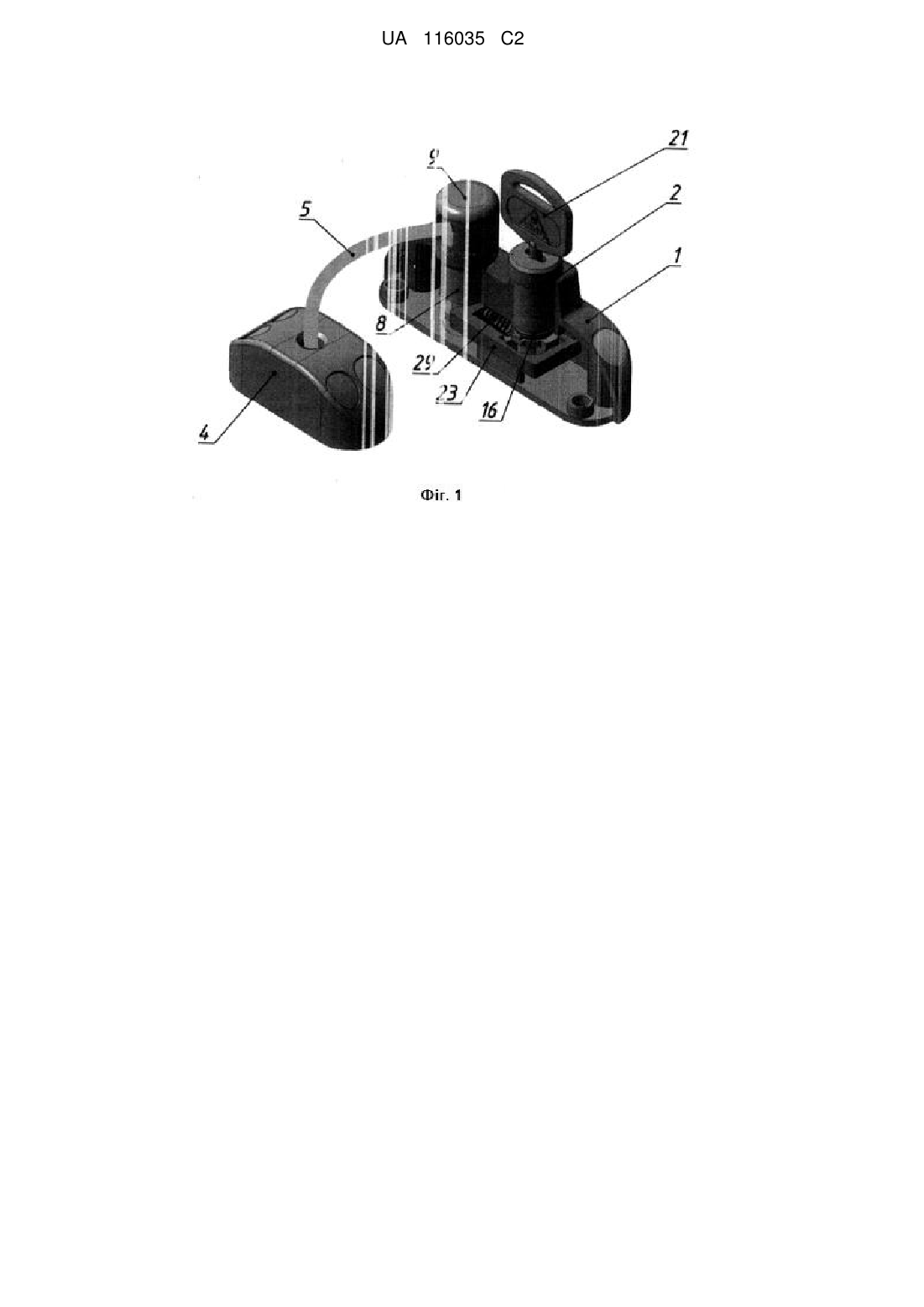

Замок-обмежувач відкривання з тросом

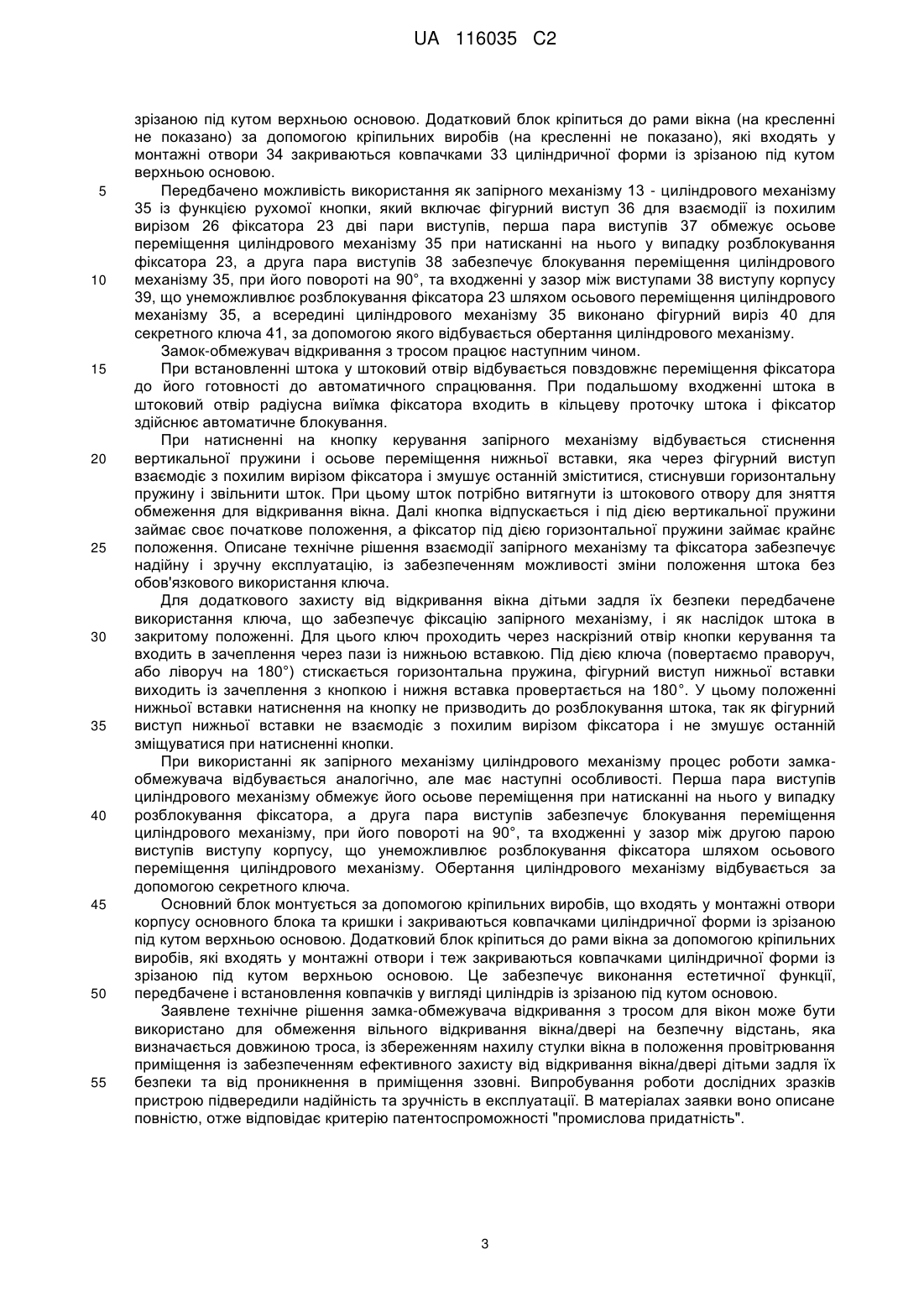

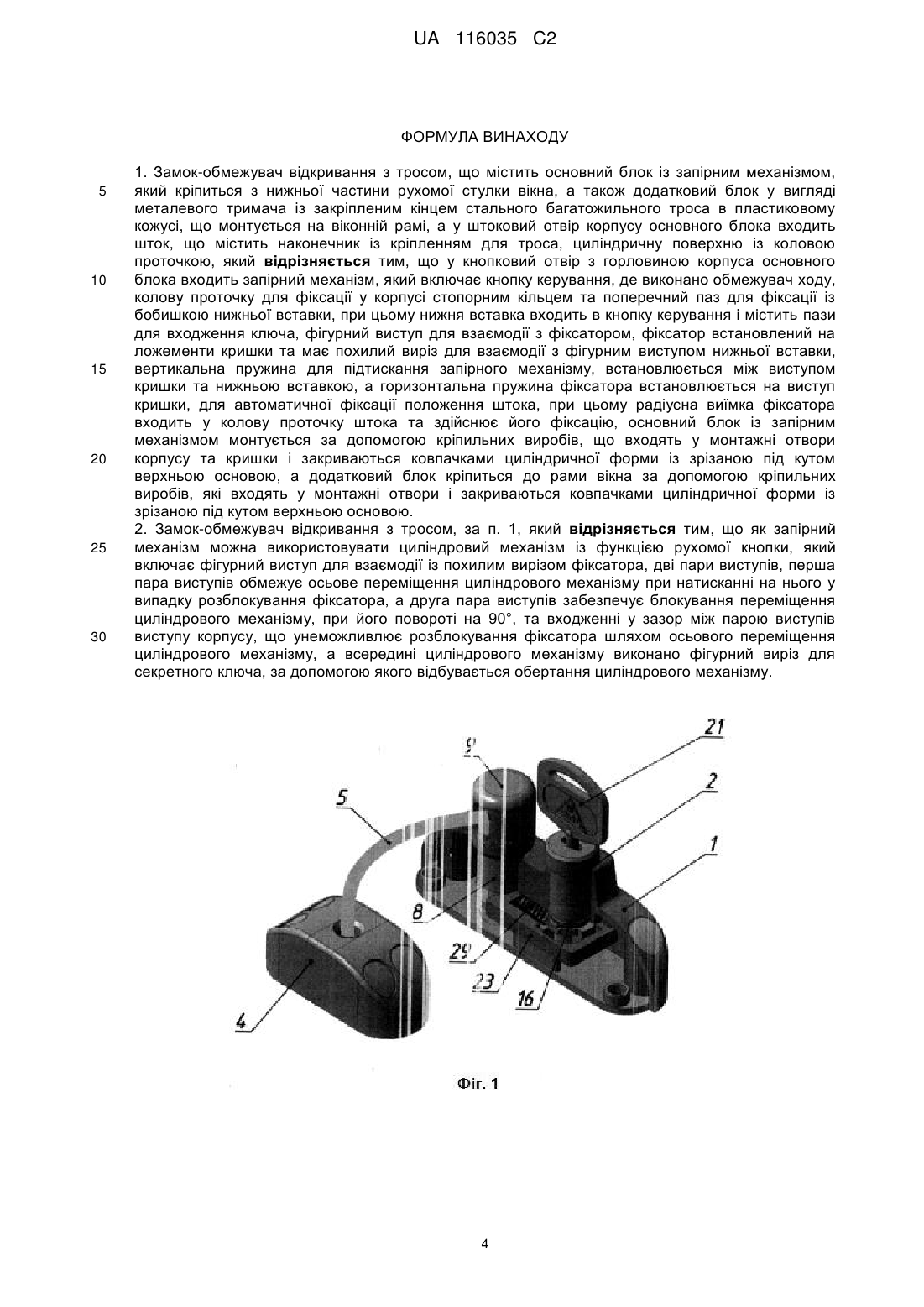

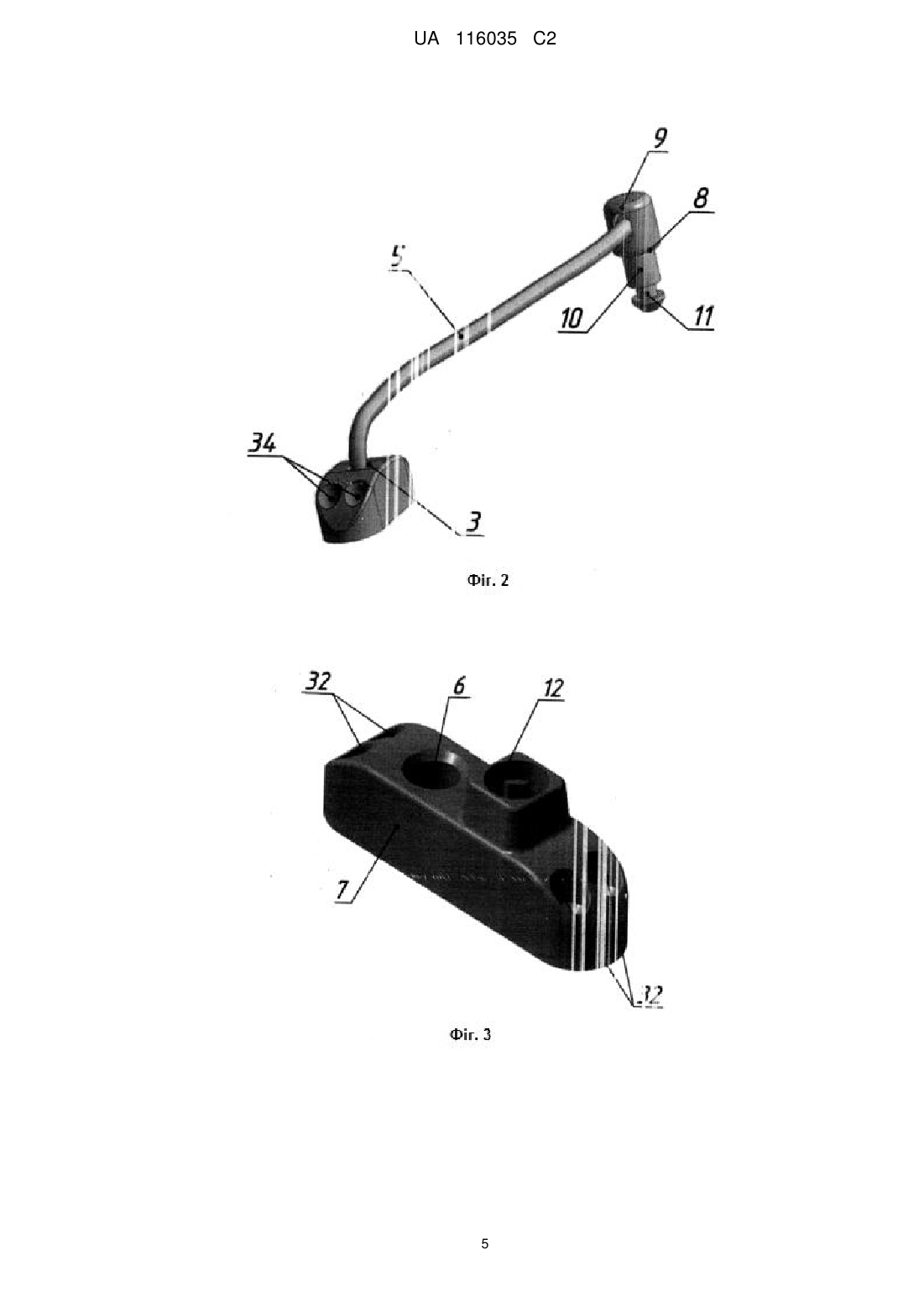

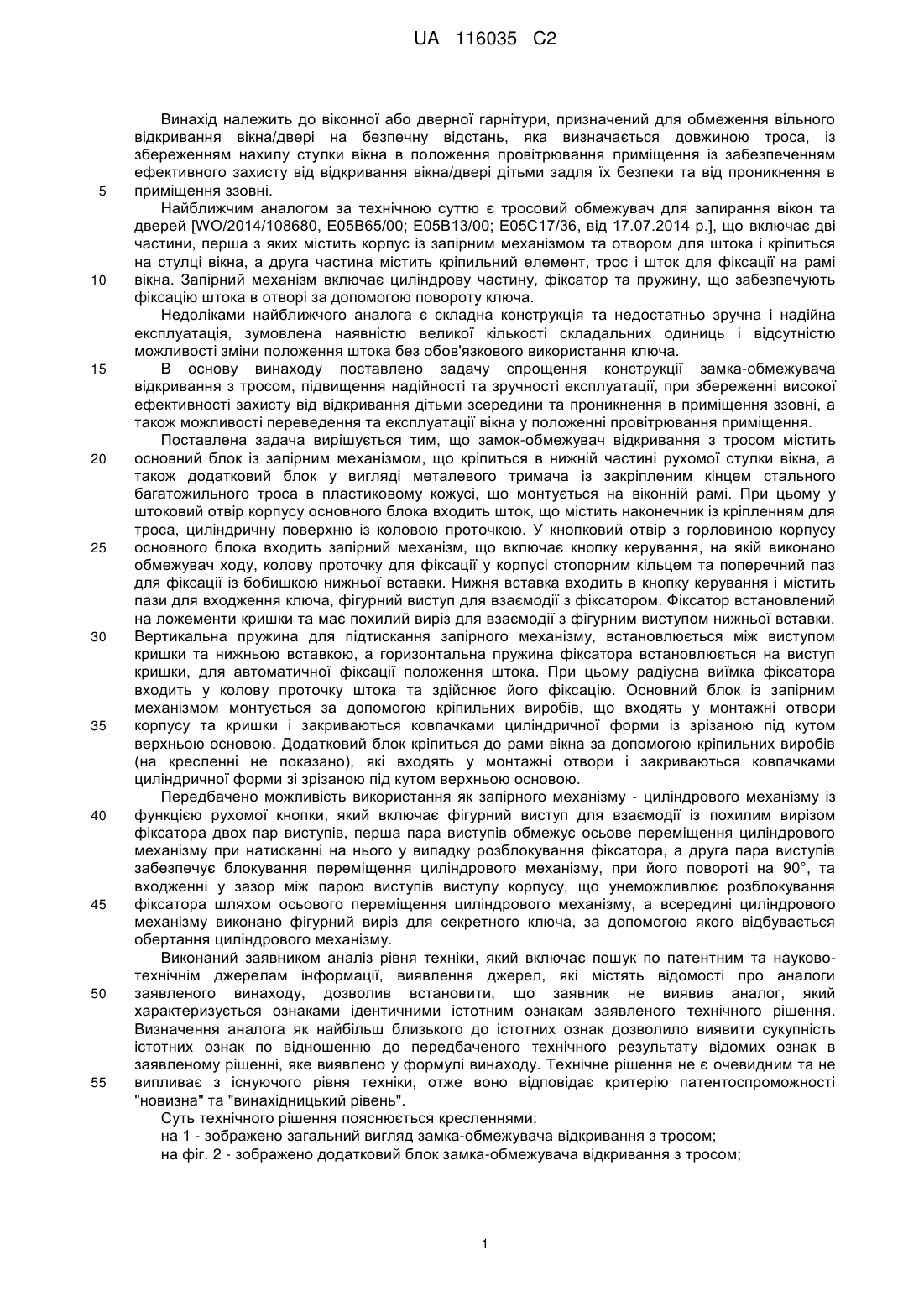

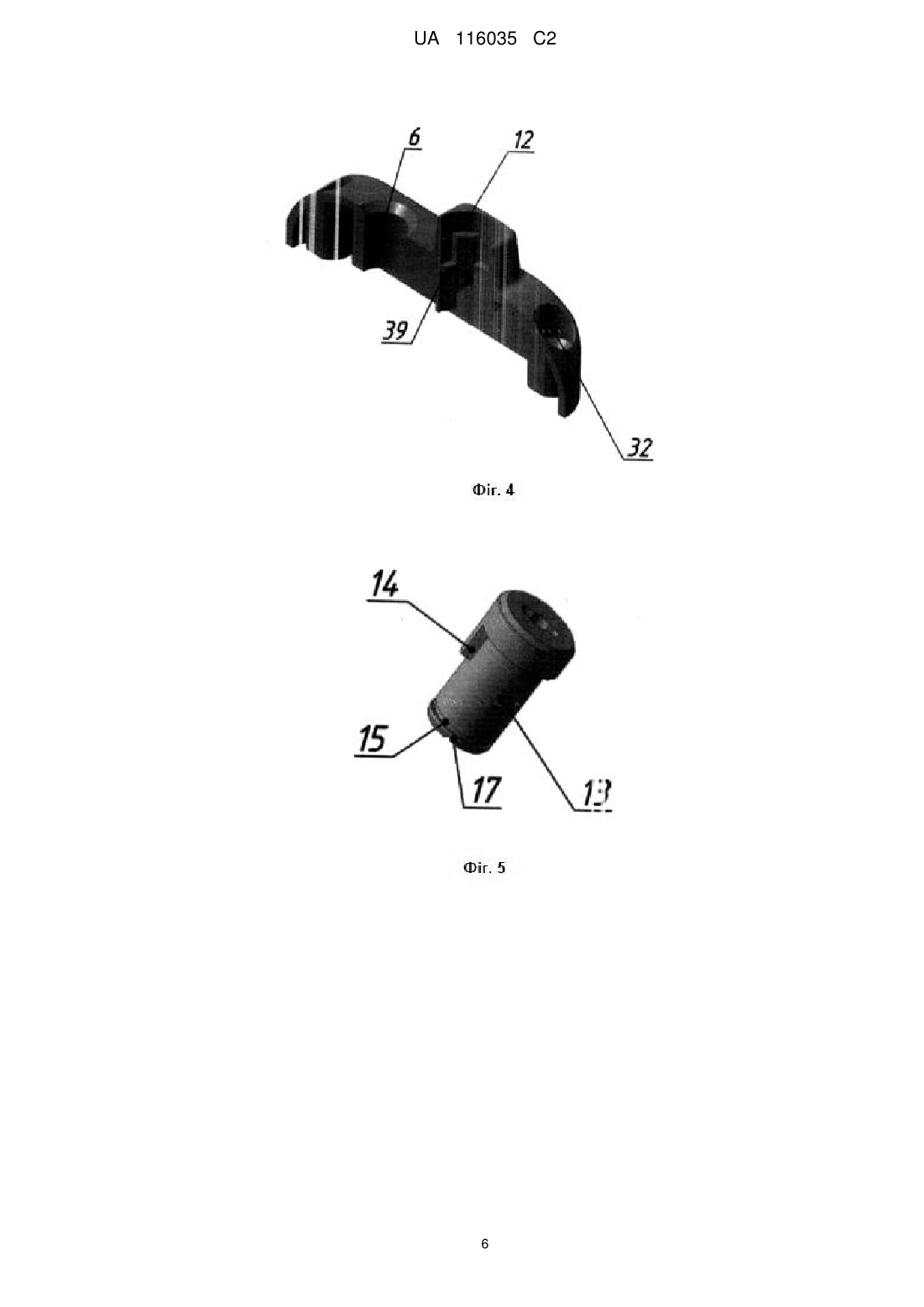

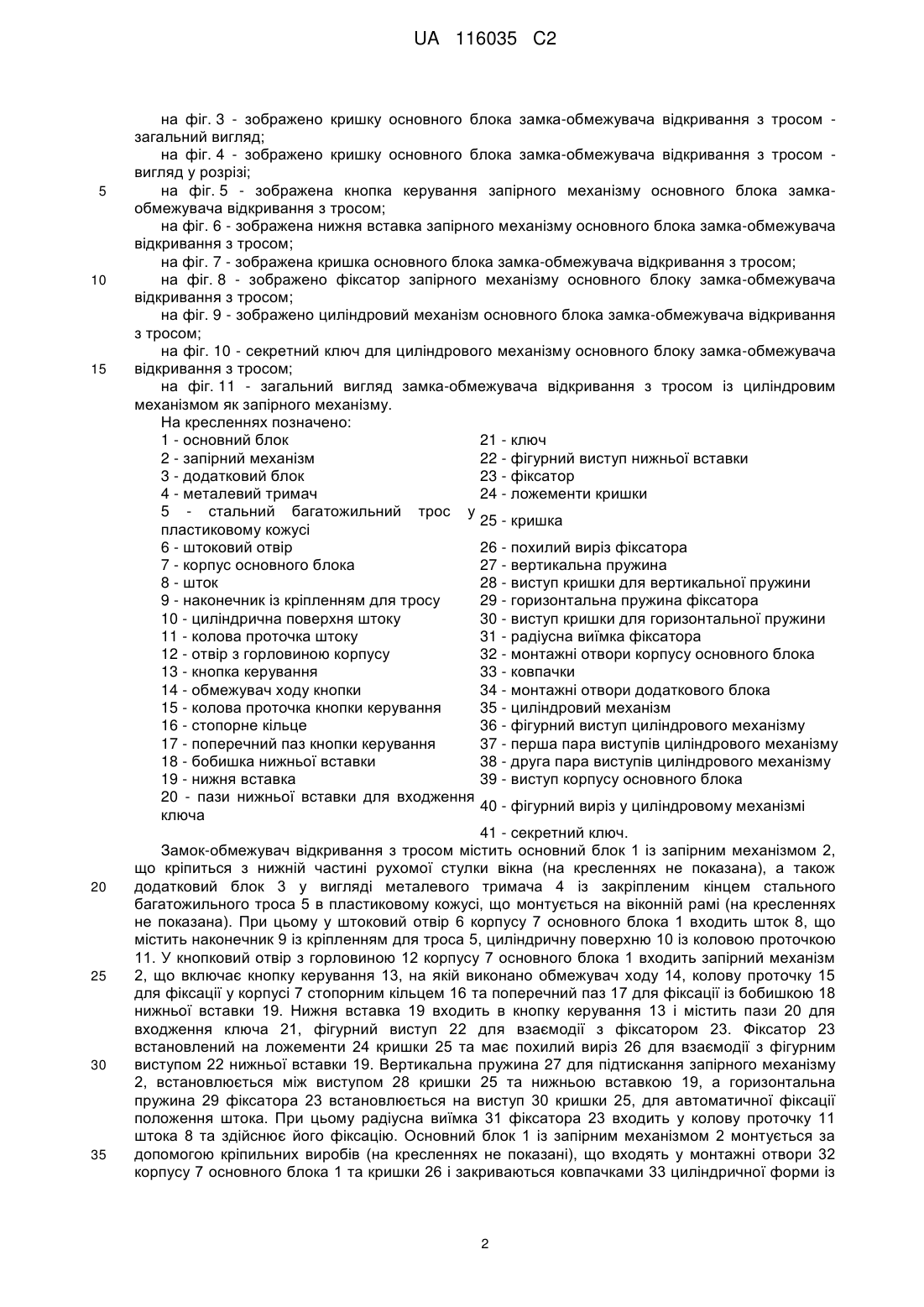

Реферат: Замок-обмежувач відкривання з тросом, що містить основний блок із запірним механізмом, який кріпиться з нижньої частини рухомої стулки вікна, а також додатковий блок у вигляді металевого тримача із закріпленим кінцем стального багатожильного троса в пластиковому кожусі, що монтується на віконній рамі, а у штоковий отвір корпусу основного блока входить шток, що містить наконечник із кріпленням для троса, циліндричну поверхню із коловою проточкою. Для спрощення конструкції, підвищення надійності та зручності експлуатації замка у кнопковий отвір з горловиною корпуса основного блока входить запірний механізм, який включає кнопку керування, де виконано обмежувач ходу, колову проточку для фіксації у корпусі стопорним кільцем та поперечний паз для фіксації із бобишкою нижньої вставки, при цьому нижня вставка входить в кнопку керування і містить пази для входження ключа, фігурний виступ для взаємодії з фіксатором, фіксатор встановлений на ложементи кришки та має похилий виріз для взаємодії з фігурним виступом нижньої вставки, вертикальна пружина для підтискання запірного механізму, встановлюється між виступом кришки та нижньою вставкою, а горизонтальна пружина фіксатора встановлюється на виступ кришки, для автоматичної фіксації положення штока, при цьому радіусна виїмка фіксатора входить у колову проточку штока та здійснює його фіксацію. UA 116035 C2 (12) UA 116035 C2 UA 116035 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до віконної або дверної гарнітури, призначений для обмеження вільного відкривання вікна/двері на безпечну відстань, яка визначається довжиною троса, із збереженням нахилу стулки вікна в положення провітрювання приміщення із забезпеченням ефективного захисту від відкривання вікна/двері дітьми задля їх безпеки та від проникнення в приміщення ззовні. Найближчим аналогом за технічною суттю є тросовий обмежувач для запирання вікон та дверей [WO/2014/108680, E05B65/00; Е05В13/00; Е05C17/36, від 17.07.2014 р.], що включає дві частини, перша з яких містить корпус із запірним механізмом та отвором для штока і кріпиться на стулці вікна, а друга частина містить кріпильний елемент, трос і шток для фіксації на рамі вікна. Запірний механізм включає циліндрову частину, фіксатор та пружину, що забезпечують фіксацію штока в отворі за допомогою повороту ключа. Недоліками найближчого аналога є складна конструкція та недостатньо зручна і надійна експлуатація, зумовлена наявністю великої кількості складальних одиниць і відсутністю можливості зміни положення штока без обов'язкового використання ключа. В основу винаходу поставлено задачу спрощення конструкції замка-обмежувача відкривання з тросом, підвищення надійності та зручності експлуатації, при збереженні високої ефективності захисту від відкривання дітьми зсередини та проникнення в приміщення ззовні, а також можливості переведення та експлуатації вікна у положенні провітрювання приміщення. Поставлена задача вирішується тим, що замок-обмежувач відкривання з тросом містить основний блок із запірним механізмом, що кріпиться в нижній частині рухомої стулки вікна, а також додатковий блок у вигляді металевого тримача із закріпленим кінцем стального багатожильного троса в пластиковому кожусі, що монтується на віконній рамі. При цьому у штоковий отвір корпусу основного блока входить шток, що містить наконечник із кріпленням для троса, циліндричну поверхню із коловою проточкою. У кнопковий отвір з горловиною корпусу основного блока входить запірний механізм, що включає кнопку керування, на якій виконано обмежувач ходу, колову проточку для фіксації у корпусі стопорним кільцем та поперечний паз для фіксації із бобишкою нижньої вставки. Нижня вставка входить в кнопку керування і містить пази для входження ключа, фігурний виступ для взаємодії з фіксатором. Фіксатор встановлений на ложементи кришки та має похилий виріз для взаємодії з фігурним виступом нижньої вставки. Вертикальна пружина для підтискання запірного механізму, встановлюється між виступом кришки та нижньою вставкою, а горизонтальна пружина фіксатора встановлюється на виступ кришки, для автоматичної фіксації положення штока. При цьому радіусна виїмка фіксатора входить у колову проточку штока та здійснює його фіксацію. Основний блок із запірним механізмом монтується за допомогою кріпильних виробів, що входять у монтажні отвори корпусу та кришки і закриваються ковпачками циліндричної форми із зрізаною під кутом верхньою основою. Додатковий блок кріпиться до рами вікна за допомогою кріпильних виробів (на кресленні не показано), які входять у монтажні отвори і закриваються ковпачками циліндричної форми зі зрізаною під кутом верхньою основою. Передбачено можливість використання як запірного механізму - циліндрового механізму із функцією рухомої кнопки, який включає фігурний виступ для взаємодії із похилим вирізом фіксатора двох пар виступів, перша пара виступів обмежує осьове переміщення циліндрового механізму при натисканні на нього у випадку розблокування фіксатора, а друга пара виступів забезпечує блокування переміщення циліндрового механізму, при його повороті на 90°, та входженні у зазор між парою виступів виступу корпусу, що унеможливлює розблокування фіксатора шляхом осьового переміщення циліндрового механізму, а всередині циліндрового механізму виконано фігурний виріз для секретного ключа, за допомогою якого відбувається обертання циліндрового механізму. Виконаний заявником аналіз рівня техніки, який включає пошук по патентним та науковотехнічнім джерелам інформації, виявлення джерел, які містять відомості про аналоги заявленого винаходу, дозволив встановити, що заявник не виявив аналог, який характеризується ознаками ідентичними істотним ознакам заявленого технічного рішення. Визначення аналога як найбільш близького до істотних ознак дозволило виявити сукупність істотних ознак по відношенню до передбаченого технічного результату відомих ознак в заявленому рішенні, яке виявлено у формулі винаходу. Технічне рішення не є очевидним та не випливає з існуючого рівня техніки, отже воно відповідає критерію патентоспроможності "новизна" та "винахідницький рівень". Суть технічного рішення пояснюється кресленнями: на 1 - зображено загальний вигляд замка-обмежувача відкривання з тросом; на фіг. 2 - зображено додатковий блок замка-обмежувача відкривання з тросом; 1 UA 116035 C2 5 10 15 20 25 30 35 на фіг. 3 - зображено кришку основного блока замка-обмежувача відкривання з тросом загальний вигляд; на фіг. 4 - зображено кришку основного блока замка-обмежувача відкривання з тросом вигляд у розрізі; на фіг. 5 - зображена кнопка керування запірного механізму основного блока замкаобмежувача відкривання з тросом; на фіг. 6 - зображена нижня вставка запірного механізму основного блока замка-обмежувача відкривання з тросом; на фіг. 7 - зображена кришка основного блока замка-обмежувача відкривання з тросом; на фіг. 8 - зображено фіксатор запірного механізму основного блоку замка-обмежувача відкривання з тросом; на фіг. 9 - зображено циліндровий механізм основного блока замка-обмежувача відкривання з тросом; на фіг. 10 - секретний ключ для циліндрового механізму основного блоку замка-обмежувача відкривання з тросом; на фіг. 11 - загальний вигляд замка-обмежувача відкривання з тросом із циліндровим механізмом як запірного механізму. На кресленнях позначено: 1 - основний блок 21 - ключ 2 - запірний механізм 22 - фігурний виступ нижньої вставки 3 - додатковий блок 23 - фіксатор 4 - металевий тримач 24 - ложементи кришки 5 - стальний багатожильний трос у 25 - кришка пластиковому кожусі 6 - штоковий отвір 26 - похилий виріз фіксатора 7 - корпус основного блока 27 - вертикальна пружина 8 - шток 28 - виступ кришки для вертикальної пружини 9 - наконечник із кріпленням для тросу 29 - горизонтальна пружина фіксатора 10 - циліндрична поверхня штоку 30 - виступ кришки для горизонтальної пружини 11 - колова проточка штоку 31 - радіусна виїмка фіксатора 12 - отвір з горловиною корпусу 32 - монтажні отвори корпусу основного блока 13 - кнопка керування 33 - ковпачки 14 - обмежувач ходу кнопки 34 - монтажні отвори додаткового блока 15 - колова проточка кнопки керування 35 - циліндровий механізм 16 - стопорне кільце 36 - фігурний виступ циліндрового механізму 17 - поперечний паз кнопки керування 37 - перша пара виступів циліндрового механізму 18 - бобишка нижньої вставки 38 - друга пара виступів циліндрового механізму 19 - нижня вставка 39 - виступ корпусу основного блока 20 - пази нижньої вставки для входження 40 - фігурний виріз у циліндровому механізмі ключа 41 - секретний ключ. Замок-обмежувач відкривання з тросом містить основний блок 1 із запірним механізмом 2, що кріпиться з нижній частині рухомої стулки вікна (на кресленнях не показана), а також додатковий блок 3 у вигляді металевого тримача 4 із закріпленим кінцем стального багатожильного троса 5 в пластиковому кожусі, що монтується на віконній рамі (на кресленнях не показана). При цьому у штоковий отвір 6 корпусу 7 основного блока 1 входить шток 8, що містить наконечник 9 із кріпленням для троса 5, циліндричну поверхню 10 із коловою проточкою 11. У кнопковий отвір з горловиною 12 корпусу 7 основного блока 1 входить запірний механізм 2, що включає кнопку керування 13, на якій виконано обмежувач ходу 14, колову проточку 15 для фіксації у корпусі 7 стопорним кільцем 16 та поперечний паз 17 для фіксації із бобишкою 18 нижньої вставки 19. Нижня вставка 19 входить в кнопку керування 13 і містить пази 20 для входження ключа 21, фігурний виступ 22 для взаємодії з фіксатором 23. Фіксатор 23 встановлений на ложементи 24 кришки 25 та має похилий виріз 26 для взаємодії з фігурним виступом 22 нижньої вставки 19. Вертикальна пружина 27 для підтискання запірного механізму 2, встановлюється між виступом 28 кришки 25 та нижньою вставкою 19, а горизонтальна пружина 29 фіксатора 23 встановлюється на виступ 30 кришки 25, для автоматичної фіксації положення штока. При цьому радіусна виїмка 31 фіксатора 23 входить у колову проточку 11 штока 8 та здійснює його фіксацію. Основний блок 1 із запірним механізмом 2 монтується за допомогою кріпильних виробів (на кресленнях не показані), що входять у монтажні отвори 32 корпусу 7 основного блока 1 та кришки 26 і закриваються ковпачками 33 циліндричної форми із 2 UA 116035 C2 5 10 15 20 25 30 35 40 45 50 55 зрізаною під кутом верхньою основою. Додатковий блок кріпиться до рами вікна (на кресленні не показано) за допомогою кріпильних виробів (на кресленні не показано), які входять у монтажні отвори 34 закриваються ковпачками 33 циліндричної форми із зрізаною під кутом верхньою основою. Передбачено можливість використання як запірного механізму 13 - циліндрового механізму 35 із функцією рухомої кнопки, який включає фігурний виступ 36 для взаємодії із похилим вирізом 26 фіксатора 23 дві пари виступів, перша пара виступів 37 обмежує осьове переміщення циліндрового механізму 35 при натисканні на нього у випадку розблокування фіксатора 23, а друга пара виступів 38 забезпечує блокування переміщення циліндрового механізму 35, при його повороті на 90°, та входженні у зазор між виступами 38 виступу корпусу 39, що унеможливлює розблокування фіксатора 23 шляхом осьового переміщення циліндрoвого механізму 35, а всередині циліндрового механізму 35 виконано фігурний виріз 40 для секретного ключа 41, за допомогою якого відбувається обертання циліндрового механізму. Замок-обмежувач відкривання з тросом працює наступним чином. При встановленні штока у штоковий отвір відбувається повздовжнє переміщення фіксатора до його готовності до автоматичного спрацювання. При подальшому входженні штока в штоковий отвір радіусна виїмка фіксатора входить в кільцеву проточку штока і фіксатор здійснює автоматичне блокування. При натисненні на кнопку керування запірного механізму відбувається стиснення вертикальної пружини і осьове переміщення нижньої вставки, яка через фігурний виступ взаємодіє з похилим вирізом фіксатора і змушує останній зміститися, стиснувши горизонтальну пружину і звільнити шток. При цьому шток потрібно витягнути із штокового отвору для зняття обмеження для відкривання вікна. Далі кнопка відпускається і під дією вертикальної пружини займає своє початкове положення, а фіксатор під дією горизонтальної пружини займає крайнє положення. Описане технічне рішення взаємодії запірного механізму та фіксатора забезпечує надійну і зручну експлуатацію, із забезпеченням можливості зміни положення штока без обов'язкового використання ключа. Для додаткового захисту від відкривання вікна дітьми задля їх безпеки передбачене використання ключа, що забезпечує фіксацію запірного механізму, і як наслідок штока в закритому положенні. Для цього ключ проходить через наскрізний отвір кнопки керування та входить в зачеплення через пази із нижньою вставкою. Під дією ключа (повертаємо праворуч, або ліворуч на 180°) стискається горизонтальна пружина, фігурний виступ нижньої вставки виходить із зачеплення з кнопкою і нижня вставка провертається на 180°. У цьому положенні нижньої вставки натиснення на кнопку не призводить до розблокування штока, так як фігурний виступ нижньої вставки не взаємодіє з похилим вирізом фіксатора і не змушує останній зміщуватися при натисненні кнопки. При використанні як запірного механізму циліндрового механізму процес роботи замкаобмежувача відбувається аналогічно, але має наступні особливості. Перша пара виступів циліндрового механізму обмежує його осьове переміщення при натисканні на нього у випадку розблокування фіксатора, а друга пара виступів забезпечує блокування переміщення циліндрового механізму, при його повороті на 90°, та входженні у зазор між другою парою виступів виступу корпусу, що унеможливлює розблокування фіксатора шляхом осьового переміщення циліндрового механізму. Обертання циліндрового механізму відбувається за допомогою секретного ключа. Основний блок монтується за допомогою кріпильних виробів, що входять у монтажні отвори корпусу основного блока та кришки і закриваються ковпачками циліндричної форми із зрізаною під кутом верхньою основою. Додатковий блок кріпиться до рами вікна за допомогою кріпильних виробів, які входять у монтажні отвори і теж закриваються ковпачками циліндричної форми із зрізаною під кутом верхньою основою. Це забезпечує виконання естетичної функції, передбачене і встановлення ковпачків у вигляді циліндрів із зрізаною під кутом основою. Заявлене технічне рішення замка-обмежувача відкривання з тросом для вікон може бути використано для обмеження вільного відкривання вікна/двері на безпечну відстань, яка визначається довжиною троса, із збереженням нахилу стулки вікна в положення провітрювання приміщення із забезпеченням ефективного захисту від відкривання вікна/двері дітьми задля їх безпеки та від проникнення в приміщення ззовні. Випробування роботи дослідних зразків пристрою підвередили надійність та зручність в експлуатації. В матеріалах заявки воно описане повністю, отже відповідає критерію патентоспроможності "промислова придатність". 3 UA 116035 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 1. Замок-обмежувач відкривання з тросом, що містить основний блок із запірним механізмом, який кріпиться з нижньої частини рухомої стулки вікна, а також додатковий блок у вигляді металевого тримача із закріпленим кінцем стального багатожильного троса в пластиковому кожусі, що монтується на віконній рамі, а у штоковий отвір корпусу основного блока входить шток, що містить наконечник із кріпленням для троса, циліндричну поверхню із коловою проточкою, який відрізняється тим, що у кнопковий отвір з горловиною корпуса основного блока входить запірний механізм, який включає кнопку керування, де виконано обмежувач ходу, колову проточку для фіксації у корпусі стопорним кільцем та поперечний паз для фіксації із бобишкою нижньої вставки, при цьому нижня вставка входить в кнопку керування і містить пази для входження ключа, фігурний виступ для взаємодії з фіксатором, фіксатор встановлений на ложементи кришки та має похилий виріз для взаємодії з фігурним виступом нижньої вставки, вертикальна пружина для підтискання запірного механізму, встановлюється між виступом кришки та нижньою вставкою, а горизонтальна пружина фіксатора встановлюється на виступ кришки, для автоматичної фіксації положення штока, при цьому радіусна виїмка фіксатора входить у колову проточку штока та здійснює його фіксацію, основний блок із запірним механізмом монтується за допомогою кріпильних виробів, що входять у монтажні отвори корпусу та кришки і закриваються ковпачками циліндричної форми із зрізаною під кутом верхньою основою, а додатковий блок кріпиться до рами вікна за допомогою кріпильних виробів, які входять у монтажні отвори і закриваються ковпачками циліндричної форми із зрізаною під кутом верхньою основою. 2. Замок-обмежувач відкривання з тросом, за п. 1, який відрізняється тим, що як запірний механізм можна використовувати циліндровий механізм із функцією рухомої кнопки, який включає фігурний виступ для взаємодії із похилим вирізом фіксатора, дві пари виступів, перша пара виступів обмежує осьове переміщення циліндрового механізму при натисканні на нього у випадку розблокування фіксатора, а друга пара виступів забезпечує блокування переміщення циліндрового механізму, при його повороті на 90°, та входженні у зазор між парою виступів виступу корпусу, що унеможливлює розблокування фіксатора шляхом осьового переміщення циліндрового механізму, а всередині циліндрового механізму виконано фігурний виріз для секретного ключа, за допомогою якого відбувається обертання циліндрового механізму. 4 UA 116035 C2 5 UA 116035 C2 6 UA 116035 C2 7 UA 116035 C2 Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
