Закупорювальний пристрій з індикацією першого відкривання
Формула / Реферат
Закупорювальний пристрій з індикацією першого відкривання, що містить циліндричний ковпачок, розділений на дві дотичні частини - верхню та нижню, ковпачок охоплює різьбову кришку та з'єднаний з нею шляхом механічної посадки або адгезійно, кришка містить засіб індикації першого відкривання та за допомогою різьби з'єднана з дозатором, що містить елементи фіксації на горлі ємності, який відрізняється тим, що різьбова кришка додатково містить ущільнювальний виступ, а засіб індикації першого відкривання виконаний у вигляді щонайменше двох Г-подібних виступів, розміщених на тоненьких гнучких ніжках по краю круга у вирізах, виконаних у верхній частині кришки.
Текст

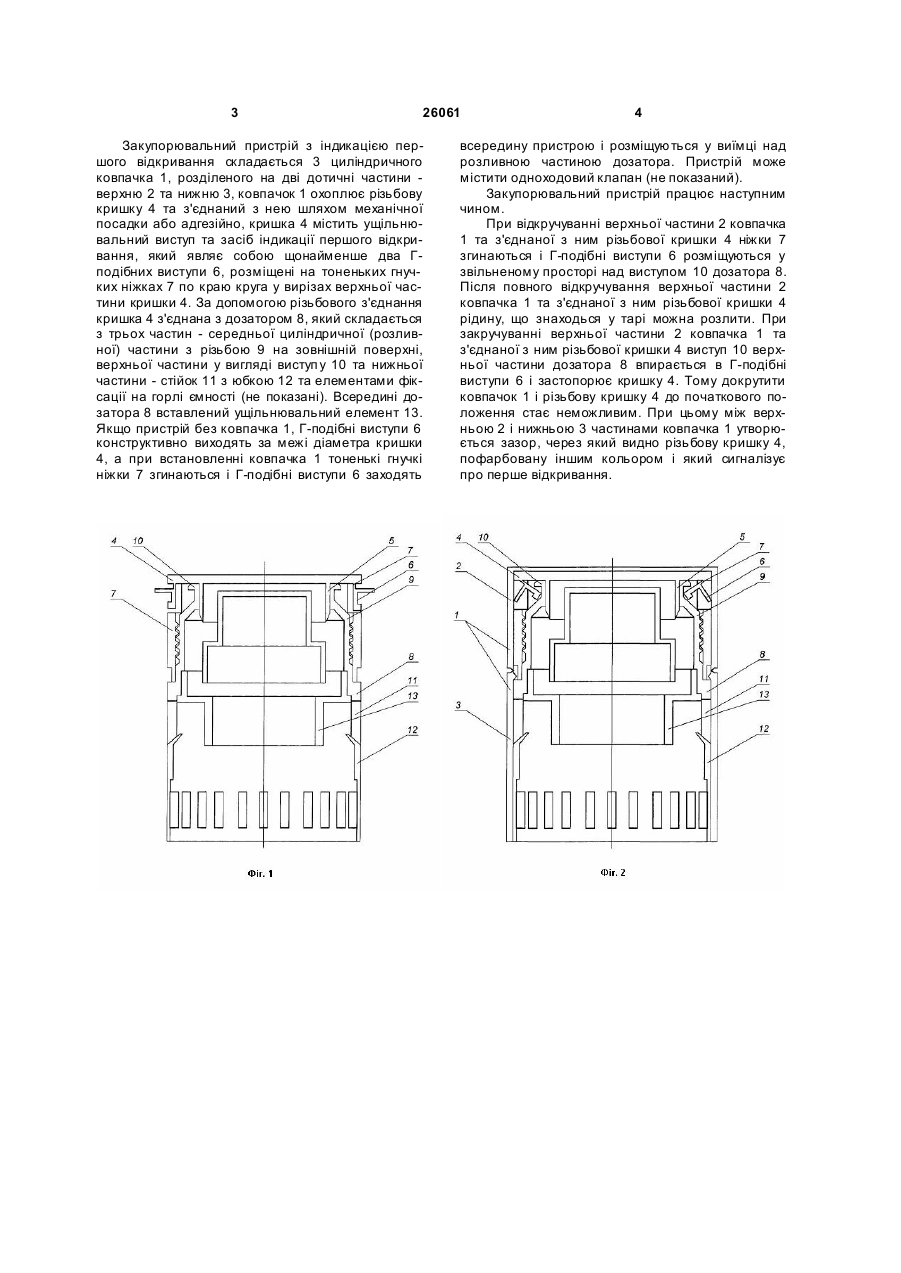

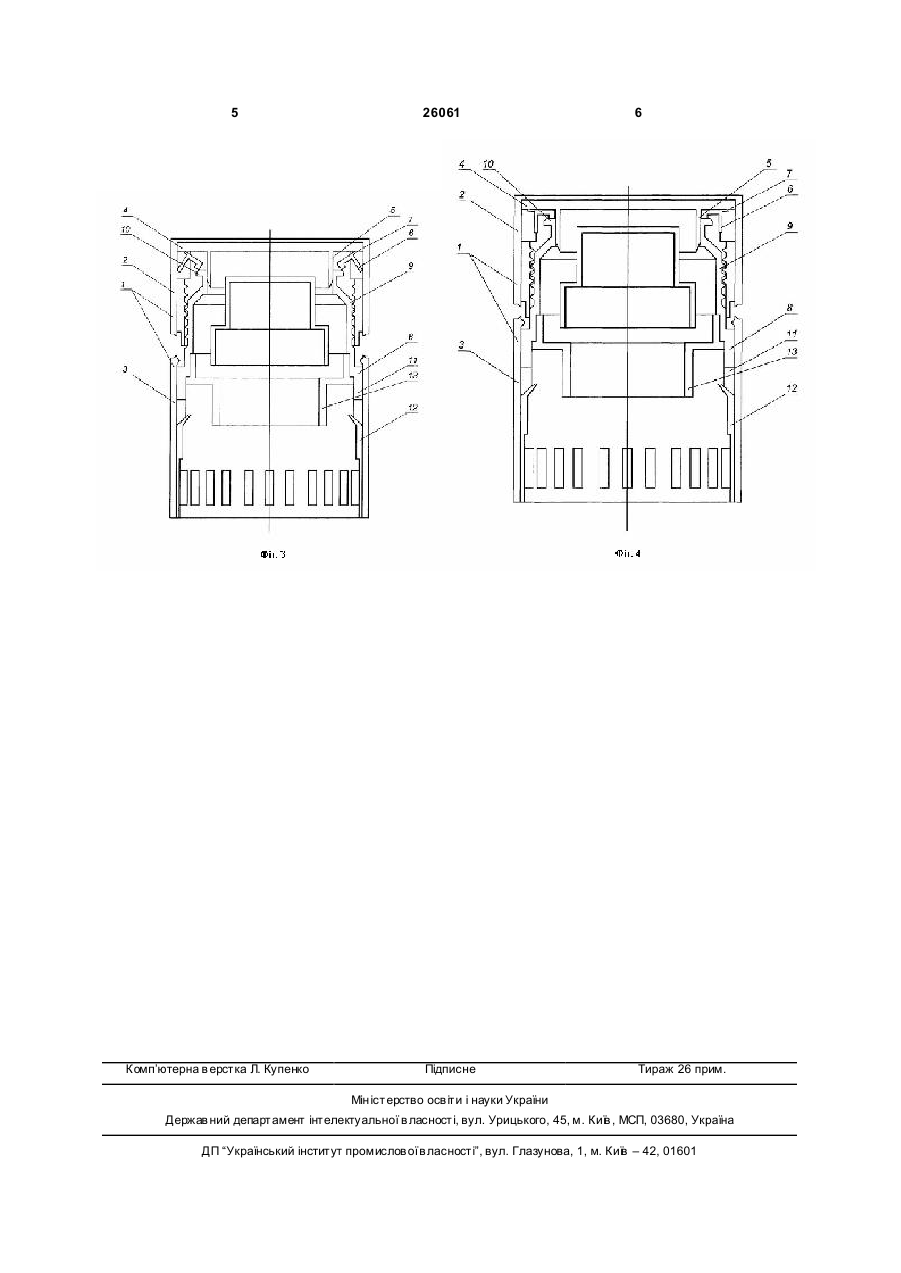

Закупорювальний пристрій з індикацією першого відкривання, що містить циліндричний ковпачок, розділений на дві дотичні частини - верхню та нижню, ковпачок охоплює різьбову кришку та з'єднаний з нею шляхом механічної посадки або адге 3 26061 Закупорювальний пристрій з індикацією першого відкривання складається 3 циліндричного ковпачка 1, розділеного на дві дотичні частини верхню 2 та нижню 3, ковпачок 1 охоплює різьбову кришку 4 та з'єднаний з нею шляхом механічної посадки або адгезійно, кришка 4 містить ущільнювальний виступ та засіб індикації першого відкривання, який являє собою щонайменше два Гподібних виступи 6, розміщені на тоненьких гнучких ніжках 7 по краю круга у вирізах верхньої частини кришки 4. За допомогою різьбового з'єднання кришка 4 з'єднана з дозатором 8, який складається з трьох частин - середньої циліндричної (розливної) частини з різьбою 9 на зовнішній поверхні, верхньої частини у вигляді виступ у 10 та нижньої частини - стійок 11 з юбкою 12 та елементами фіксації на горлі ємності (не показані). Всередині дозатора 8 вставлений ущільнювальний елемент 13. Якщо пристрій без ковпачка 1, Г-подібні виступи 6 конструктивно виходять за межі діаметра кришки 4, а при встановленні ковпачка 1 тоненькі гнучкі ніжки 7 згинаються і Г-подібні виступи 6 заходять 4 всередину пристрою і розміщуються у виїмці над розливною частиною дозатора. Пристрій може містити одноходовий клапан (не показаний). Закупорювальний пристрій працює наступним чином. При відкручуванні верхньої частини 2 ковпачка 1 та з'єднаної з ним різьбової кришки 4 ніжки 7 згинаються і Г-подібні виступи 6 розміщуються у звільненому просторі над виступом 10 дозатора 8. Після повного відкручування верхньої частини 2 ковпачка 1 та з'єднаної з ним різьбової кришки 4 рідину, що знаходься у тарі можна розлити. При закручуванні верхньої частини 2 ковпачка 1 та з'єднаної з ним різьбової кришки 4 виступ 10 верхньої частини дозатора 8 впирається в Г-подібні виступи 6 і застопорює кришку 4. Тому докрутити ковпачок 1 і різьбову кришку 4 до початкового положення стає неможливим. При цьому між верхньою 2 і нижньою 3 частинами ковпачка 1 утворюється зазор, через який видно різьбову кришку 4, пофарбовану іншим кольором і який сигналізує про перше відкривання. 5 Комп’ютерна в ерстка Л. Купенко 26061 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюClosing device with indication of the first opening
Автори англійськоюZabello Oleksii Leonidovych
Назва патенту російськоюУкупоривающее устройство с индикацией первого открытия
Автори російськоюЗабелло Алексей Леонидович
МПК / Мітки
МПК: B65D 55/02, B65D 41/34
Мітки: закупорювальний, відкривання, пристрій, першого, індикацією
