Готовий укіс для вікон та дверей

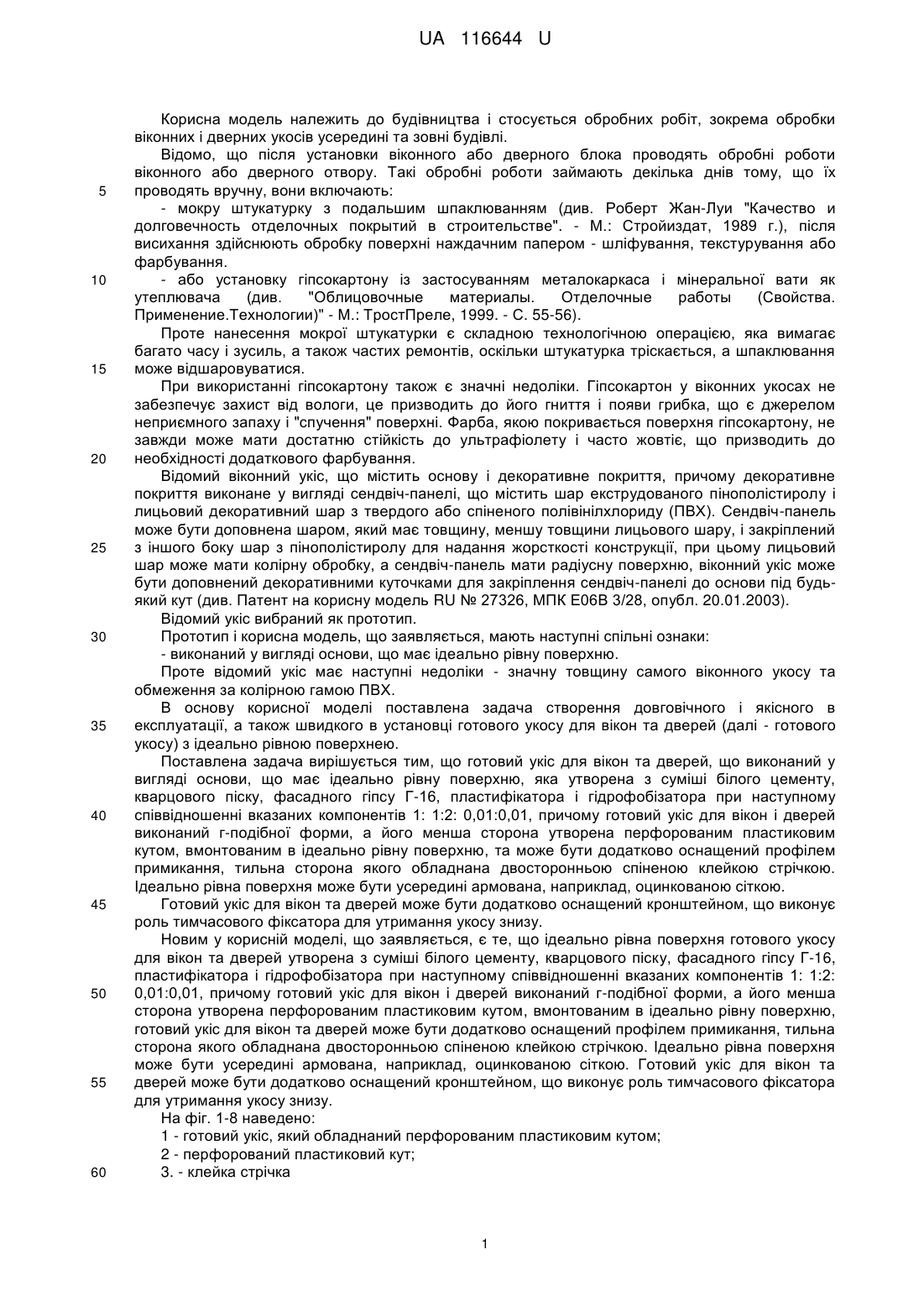

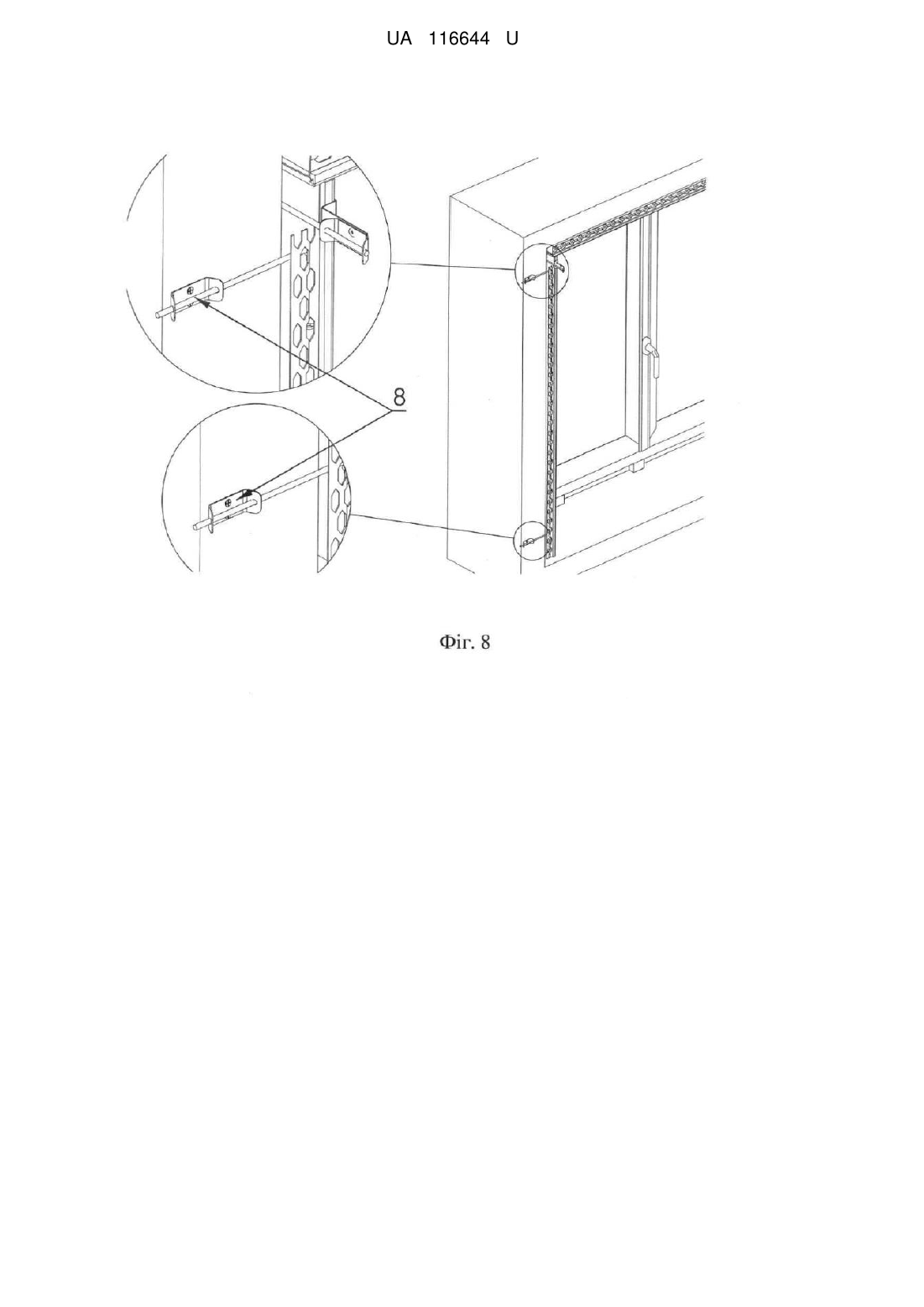

Реферат: Готовий укіс для вікон та дверей виконаний у вигляді основи, має ідеально рівну поверхню, що утворена з суміші білого цементу, кварцового піску, фасадного гіпсу Г-16, пластифікатора і гідрофобізатора при наступному співвідношенні вказаних компонентів 1:1:2: 0,01:0,01. Готовий укіс виконаний г-подібної форми, а його менша сторона утворена перфорованим пластиковим кутом, вмонтованим в ідеально рівну поверхню, та може бути додатково оснащений профілем примикання, тильна сторона якого обладнана двосторонньою спіненою клейкою стрічкою. Ідеально рівна поверхня усередині армована, наприклад, оцинкованою сіткою. Укіс додатково оснащений кронштейном, що виконує роль тимчасового фіксатора, що підтримує укіс знизу. UA 116644 U (54) ГОТОВИЙ УКІС ДЛЯ ВІКОН ТА ДВЕРЕЙ UA 116644 U UA 116644 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва і стосується обробних робіт, зокрема обробки віконних і дверних укосів усередині та зовні будівлі. Відомо, що після установки віконного або дверного блока проводять обробні роботи віконного або дверного отвору. Такі обробні роботи займають декілька днів тому, що їх проводять вручну, вони включають: - мокру штукатурку з подальшим шпаклюванням (див. Роберт Жан-Луи "Качество и долговечность отделочных покрытий в строительстве". - М.: Стройиздат, 1989 г.), після висихання здійснюють обробку поверхні наждачним папером - шліфування, текстурування або фарбування. - або установку гіпсокартону із застосуванням металокаркаса і мінеральної вати як утеплювача (див. "Облицовочные материалы. Отделочные работы (Свойства. Применение.Технологии)" - М.: ТростПреле, 1999. - С. 55-56). Проте нанесення мокрої штукатурки є складною технологічною операцією, яка вимагає багато часу і зусиль, а також частих ремонтів, оскільки штукатурка тріскається, а шпаклювання може відшаровуватися. При використанні гіпсокартону також є значні недоліки. Гіпсокартон у віконних укосах не забезпечує захист від вологи, це призводить до його гниття і появи грибка, що є джерелом неприємного запаху і "спучення" поверхні. Фарба, якою покривається поверхня гіпсокартону, не завжди може мати достатню стійкість до ультрафіолету і часто жовтіє, що призводить до необхідності додаткового фарбування. Відомий віконний укіс, що містить основу і декоративне покриття, причому декоративне покриття виконане у вигляді сендвіч-панелі, що містить шар екструдованого пінополістиролу і лицьовий декоративний шар з твердого або спіненого полівінілхлориду (ПВХ). Сендвіч-панель може бути доповнена шаром, який має товщину, меншу товщини лицьового шару, і закріплений з іншого боку шар з пінополістиролу для надання жорсткості конструкції, при цьому лицьовий шар може мати колірну обробку, а сендвіч-панель мати радіусну поверхню, віконний укіс може бути доповнений декоративними куточками для закріплення сендвіч-панелі до основи під будьякий кут (див. Патент на корисну модель RU № 27326, МПК Е06В 3/28, опубл. 20.01.2003). Відомий укіс вибраний як прототип. Прототип і корисна модель, що заявляється, мають наступні спільні ознаки: - виконаний у вигляді основи, що має ідеально рівну поверхню. Проте відомий укіс має наступні недоліки - значну товщину самого віконного укосу та обмеження за колірною гамою ПВХ. В основу корисної моделі поставлена задача створення довговічного і якісного в експлуатації, а також швидкого в установці готового укосу для вікон та дверей (далі - готового укосу) з ідеально рівною поверхнею. Поставлена задача вирішується тим, що готовий укіс для вікон та дверей, що виконаний у вигляді основи, що має ідеально рівну поверхню, яка утворена з суміші білого цементу, кварцового піску, фасадного гіпсу Г-16, пластифікатора і гідрофобізатора при наступному співвідношенні вказаних компонентів 1: 1:2: 0,01:0,01, причому готовий укіс для вікон і дверей виконаний г-подібної форми, а його менша сторона утворена перфорованим пластиковим кутом, вмонтованим в ідеально рівну поверхню, та може бути додатково оснащений профілем примикання, тильна сторона якого обладнана двосторонньою спіненою клейкою стрічкою. Ідеально рівна поверхня може бути усередині армована, наприклад, оцинкованою сіткою. Готовий укіс для вікон та дверей може бути додатково оснащений кронштейном, що виконує роль тимчасового фіксатора для утримання укосу знизу. Новим у корисній моделі, що заявляється, є те, що ідеально рівна поверхня готового укосу для вікон та дверей утворена з суміші білого цементу, кварцового піску, фасадного гіпсу Г-16, пластифікатора і гідрофобізатора при наступному співвідношенні вказаних компонентів 1: 1:2: 0,01:0,01, причому готовий укіс для вікон і дверей виконаний г-подібної форми, а його менша сторона утворена перфорованим пластиковим кутом, вмонтованим в ідеально рівну поверхню, готовий укіс для вікон та дверей може бути додатково оснащений профілем примикання, тильна сторона якого обладнана двосторонньою спіненою клейкою стрічкою. Ідеально рівна поверхня може бути усередині армована, наприклад, оцинкованою сіткою. Готовий укіс для вікон та дверей може бути додатково оснащений кронштейном, що виконує роль тимчасового фіксатора для утримання укосу знизу. На фіг. 1-8 наведено: 1 - готовий укіс, який обладнаний перфорованим пластиковим кутом; 2 - перфорований пластиковий кут; 3. - клейка стрічка 1 UA 116644 U 5 10 15 20 25 30 35 40 45 4 - профіль примикання 5 - вікно 6 - підтримуючий монтажний кронштейн. 7 - верхній монтажний кронштейн 8 - бічний монтажний кронштейн. На фіг. 1-2 наведений зовнішній вигляд готового укосу, який обладнаний перфорованим пластиковим кутом. На фіг. 3 приведений зовнішній вигляд віконного отвору, обладнаного готовим укосом, що заявляється. На фіг. 4-7 наведений зовнішній вигляд віконного отвору, обладнаного готовим укосом з монтажними кронштейнами. Готовий укіс, що заявляється, дозволяє прискорити і спростити технологічний процес обробки віконного і/або дверного отвору при одночасному поліпшенні експлуатаційних характеристик. Готовий укіс може бути додатково оснащений набором монтажних елементів (нижній, бічний, верхній кронштейни), за допомогою яких проводиться його зручна установка. Установка готових укосів для вікон і дверей займає 60-90 хвилин (середньостатистично 60 хвилин монтажу одного віконного отвору). Готовий укіс фіксується на монтажну піну, яка надає додаткові термоізолюючі властивості віконному отвору. Суттєві відзнаки, що заявляються, дозволяють отримати наступний технічний результат: провести швидкий монтаж готового укосу (протягом 60 хвилин), отримати ідеально рівну та гладку поверхню віконного і/або дверного отвору білого кольору, яка може мати будь-яке фарбування та може бути встановлена як усередині, так і зовні приміщення, при цьому під час монтажу пристрою, що заявляється, виключено забруднення і пошкодження віконних рам, скла та дверей. Готовий укіс для вікон та дверей встановлюють таким чином: Перед установкою готового укосу необхідно зробити виміри віконного або дверного отвору і здійснити підрізання готового укосу по зроблених вимірах. Потім встановлюють профіль примикання спеціальної форми, який дозволяє позбавити від тріщин ту частину готового укосу, яка примикає до вікна. Профіль примикання на тильній стороні має двосторонню спінену клейку стрічку, за допомогою якої профіль встановлюється на раму вікна (див. фіг. 4). Після установки профілю примикання встановлюють нижній кронштейн, який служить тимчасовим фіксатором, що підтримує готовий укіс на рівні низу рами вікна або дверей, що дозволяє уникнути некоректності монтажу виробу (див. фіг. 5). Далі йде процедура установки самого готового укосу. Для зручності його фіксації, у верхній частині виробу встановлюють монтажний кронштейн (верхній монтажний кронштейн), який дозволяє тримати укіс у верхній частині профілю примикання (див. фіг. 6). На укіс встановлюють бічні монтажні елементи, які дозволяють зафіксувати готовий укіс під заданим градусом розвороту по відношенню до віконної рами (див. фіг. 7). Після виконання всіх процедур по монтажу готового укосу, простір між стіною і вікном заповнюється піною з мінімальним відсотком розширення. Піна фіксує готовий укіс на поверхні стіни, а також додатково зменшує теплопровідність, створюючи додаткове утеплення. Наведені суттєві ознаки дозволяють отримати наступний технічний результат - швидко та зручно установити готовий укіс для вікон та дверей у будь-яку пору року, при цьому під час його монтажу виключено забруднення і пошкодження віконних рам, скла та дверей. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Готовий укіс для вікон та дверей, що виконаний у вигляді основи, має ідеально рівну поверхню, який відрізняється тим, що ідеально рівна поверхня утворена з суміші білого цементу, кварцового піску, фасадного гіпсу Г-16, пластифікатора і гідрофобізатора при наступному співвідношенні вказаних компонентів 1: 1:2: 0,01:0,01, причому готовий укіс для вікон і дверей виконаний г-подібної форми, а його менша сторона утворена перфорованим пластиковим кутом, вмонтованим в ідеально рівну поверхню, та може бути додатково оснащений профілем примикання, тильна сторона якого обладнана двосторонньою спіненою клейкою стрічкою. 2. Укіс за п. 1, який відрізняється тим, що ідеально рівна поверхня усередині армована, наприклад, оцинкованою сіткою. 3. Укіс за п. 1, який відрізняється тим, що додатково оснащений кронштейном, що виконує роль тимчасового фіксатора, що підтримує укіс знизу. 2 UA 116644 U 3 UA 116644 U 4 UA 116644 U 5 UA 116644 U 6 UA 116644 U 7 UA 116644 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
