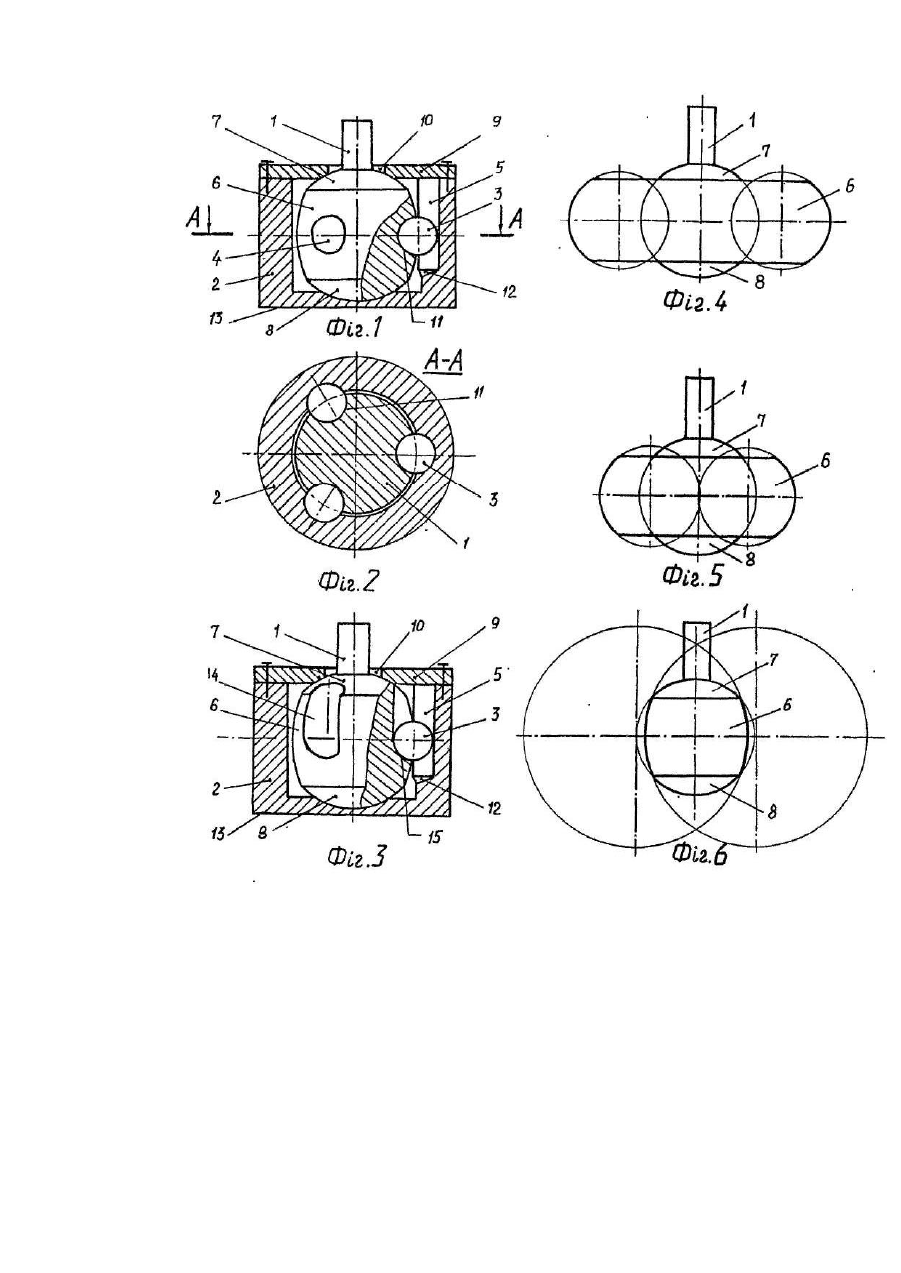

Кулькова муфта (варіанти)

Вихід відноситься до пристроїв для обробки матеріалів шліфування і призначений для передачі осьового зусилля з можливістю кутового нахилу при обертанні півмуфт. Відома кулькова муфта, яка містить ведучу та ведену півмуфти, к ульки, що встановлені у радіальні пази веденої півмуфти, які суміщені з пазами на ведучій півмуфті, що виконані у вигляді радіальних отворів [1]. [Авторське свідоцтво СРСР № 3976%, кл. F 16 D 3/22, 1972]. Однак одночасна передача такою муфтою осьового зусилля та обертового моменту можлива тільки в одному випадку коли контактні торцеві поверхні півмуфт притиснені одна до одної, оскільки виконані перпендикулярно до центрової осі, тому ця обставина не дозволяє використовувати кулькову муфту для абразивної обробки поверхонь в умовах кутового нахилу півмуфт. В основу винаходу поставлено завдання вдосконалити кулькову муфту, в якій за рахунок введення кришки, а також нового виконання ведучої півмуфти та пазів на її поверхні забезпечити передачу осьового зусилля від ведучої півмуфти через ведену півмуфту на робочий орган з одночасним обертанням ведучої півмуфти під деяким кутом до веденої, внаслідок чого стане можливим використання кулькової муфти для абразивної обробки поверхонь. Поставлене завдання досягається тим, що кулькова муфта, яка містить ведучу та ведену півмуфти, кульки, що встановлені у радіальні пази веденої півмуфти, які суміщені з пазами на ведучій півмуфті, згідно з винаходом, вона додатково містить кришку з виконаним центральним отвором, ведуча півмуфта виконана з тороїдальною боковою поверхнею, виконані сферичними контактні поверхні кришки, ведучої та веденої півмуфти, пази виконані на тороїдальній поверхні ведучої півмуфти у вигляді радіальних лунок. При такому виконанні кулькова муфта придатна для використання при абразивній обробці поверхонь, оскільки ведуча півмуфта передає обертовий момент, за допомогою кульок, під деяким кутом до веденої півмуфти внаслідок можливості коливання навколо центру сферичних контактних поверхонь півмуфт з одночасною передачею осьового зусилля через сферичні контактні поверхні, причому ведуча півмуфта виконує функції сеператора, утримуючи кульки у площині, що проходить крізь центр сферичних контактних поверхонь та їхні власні центри симетрії. На фіг.1 зображена кулькова муфта, повздовжній розріз; на фіг. 2 - розріз А-А на фіг.1; на фіг.3 - кулькова муфта у спрощеному варіанті виконання; на фіг.4 - приклад виконання частини зовнішньої поверхні ведучої півмуфти з використанням відкритого тора; на фіг. 5 - те ж, з використанням замкненого тора; на фіг. 6 - те ж, з використанням самоперетинного тора. Кулькова муфта по фіг.1 складається з ведучої 1 та веденої 2 півмуфт, к ульок 3, які знаходяться у радіальних лунках 4 ведучої, та радіальних пазах 5 веденої півмуфт. Частина зовнішньої поверхні ведучої півмуфти 1 виконана у вигляді тора 6, який з торців обмежений сферичними поверхнями 7,8, які контактують з сферичними поверхнями на кришці 9, у якій зроблено отвір 10, та на веденій півмуфті 2. Кульки 3 утримуються боковими поверхнями 11 радіальних лунок 4 у площині, що проходить крізь центр сферичних поверхонь 7 та 8 ведучої півмуфти 1, та їхні власні центри симетрії. Торцеві поверхні 2 радіальних пазів 5 віддалені від кульок 3. Поверхня 13 використовується для кріплення робочого органа на який передається осьове зусилля від ведучої півмуфти і через ведену півмуфту 2. Кулькова муфта по фіг.3 відрізняється від кулькової муфти по фіг.1 тим, що кульки 3 утримуються сферичними поверхнями 15 радіальних пазів 14 у площині, що проходить крізь центр сферичних поверхонь 7 та 8 ведучої пі'муфти 1, та їхні власні центри симетрії. Кулькова муфта працює таким чином. Обертовий момент передається від ведучої півмуфти 1 на ведену півмуфту 2 кульками 3, які при нахилі ведучої півмуфти 1 перекочуються у радіальних пазах 5. Ведуча півмуфта при цьому провертається навколо центра сферичних поверхонь 7 та 8. Кулькова муфта по (фіг.1) працює у довільному розташуванні, а по фіг.3 - тільки при горизонтальному розташуванні поверхні 13, оскільки кульки 3 утримуються сферичними торцевими поверхнями 1S радіальних пазів 14 і у площині, що проходить крізь центри кульок та сферичних поверхонь 7,8 тільки під дією їхньої ваги. Радіус поверхні тора 6, та його вид; відкритий, замкнений, самоперетинний вибирають в залежності від розмірів ведучої та веденої півмуфт, та граничного кута на який будуть відхилятись півмуфти одна відносно іншої. Торцеві поверхні радіальних пазів 5 віддалені від кульок на відстань не меншу, ніж відстань, яку проходять кульки при нахилі веденої півмуфти. Розмір кульок та їх кількість вибирають в залежності від величини обертового моменту, який передається півмуфтами на робочий орган, закріплений на поверхні 13.
