Спосіб виготовлення дерев’яної основи для підлогового покриття

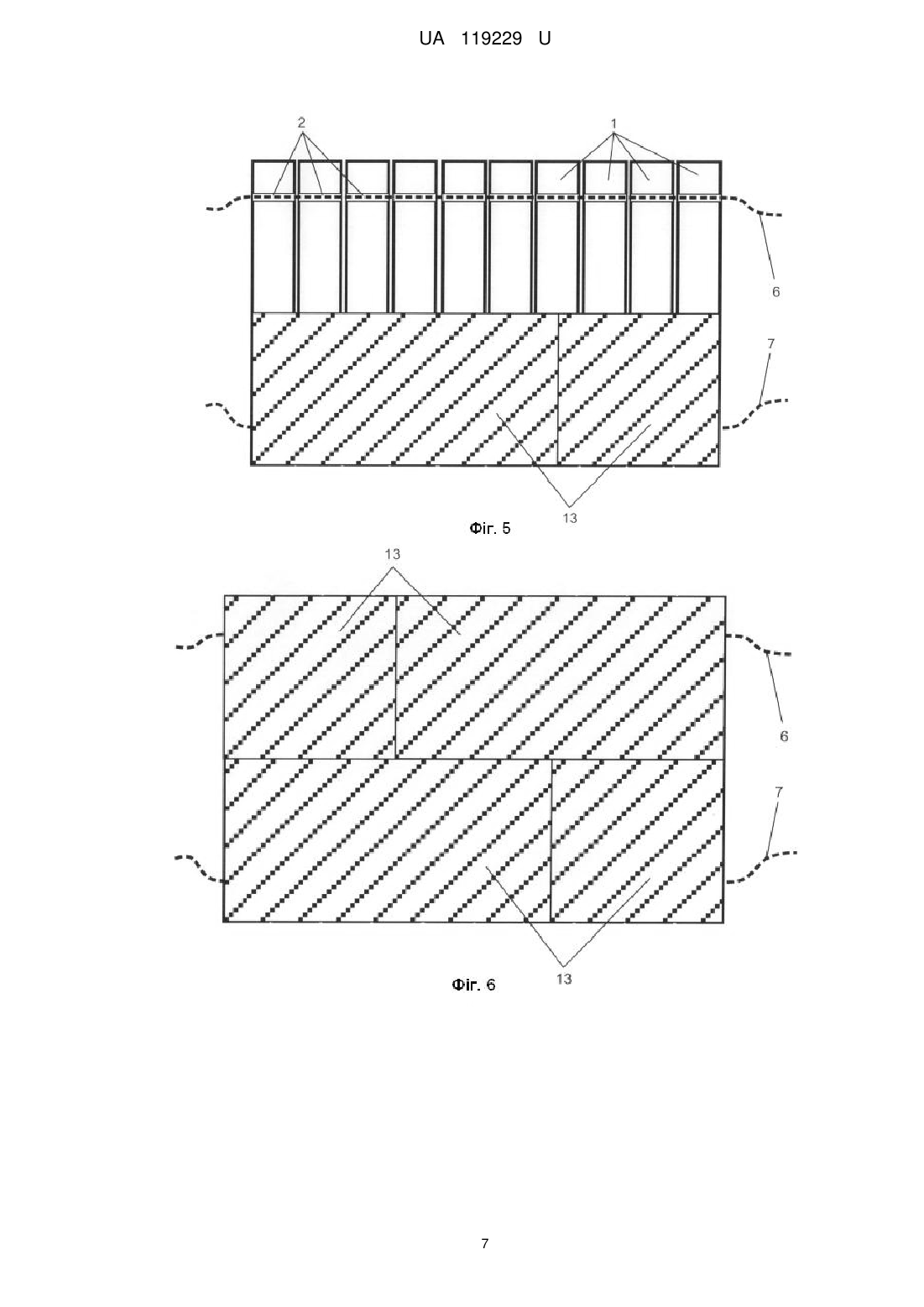

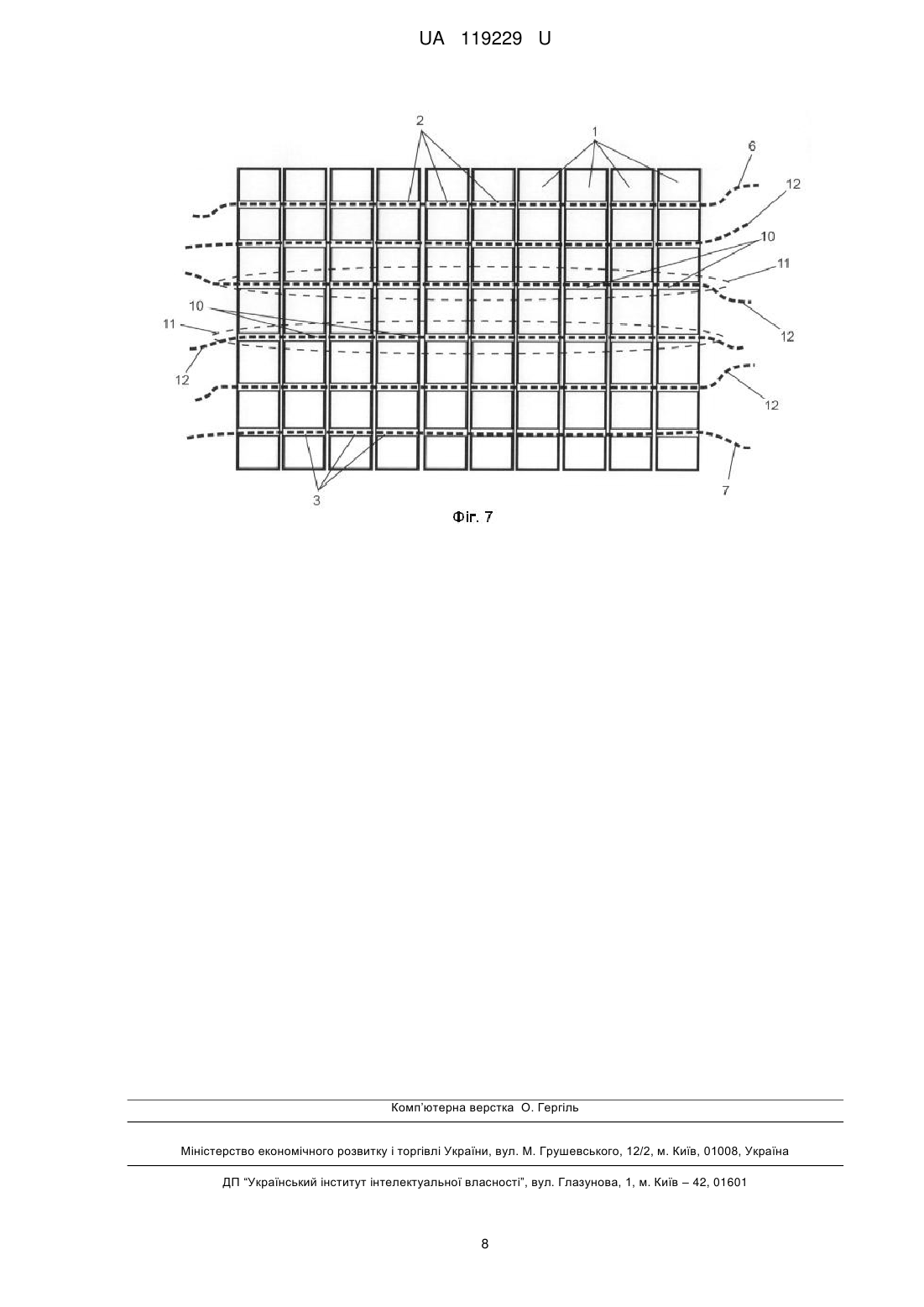

Реферат: Спосіб виготовлення дерев'яної основи для підлогового покриття включає скріплення між собою декількох дерев'яних планок (1), які розташовують в ряд (9) паралельно одна до одної та довгою кромкою до довгої кромки, і довгу кромку однієї дерев'яної планки (1) розташовують на відстані від довгої кромки сусідньої іншої дерев'яної планки (1). Після розташування дерев'яних планок (1) в ряд (9), на кожній з дерев'яних планок (1) виконують не менш ніж два поперечних пази (2, 3). Поперечні пази (2) виконують на кожній із дерев'яних планок (1) таким чином, що усі поперечні пази (2) розташовані на усіх дерев'яних планках (1) "в одну лінію" і всі разом поперечні пази (2) утворюють на усіх дерев'яних планках (1) загальне поглиблення (4). Загальне поглиблення (4) розташоване перпендикулярно по відношенню до ряду (9) дерев'яних планок (1). Інші поперечні пази (3) виконують на кожній із дерев'яних планок (1) таким чином, що усі поперечні пази (3) розташовані на усіх дерев'яних планках (1) "в одну лінію" і всі разом поперечні пази (3) утворюють на усіх дерев'яних планках (1) загальне поглиблення (5). Загальне поглиблення (5) розташоване перпендикулярно по відношенню до ряду (9) дерев'яних планок (1). Утворені загальне поглиблення (4, 5) розташовані паралельно по відношенню друг до друга на дерев'яних планках (1). В загальні поглиблення (4, 5) по всій його довжині вкладають та вклеюють мотузку (6, 7). Цими не менш ніж двома вкладеними та вклеєними мотузками (6) та (7) скріплюють між собою усі дерев'яні планки (1) у єдиний дерев'яний гнучкий щит (8) - дерев'яну основу для підлогового покриття. UA 119229 U (54) СПОСІБ ВИГОТОВЛЕННЯ ДЕРЕВ'ЯНОЇ ОСНОВИ ДЛЯ ПІДЛОГОВОГО ПОКРИТТЯ UA 119229 U UA 119229 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до деревооброблювальної та будівельної галузей, а саме - до способу виготовлення дерев'яної основи для підлогового покриття. Корисна модель може бути використана в процесі та для виготовлення кінцевого продукту - двошарового або тришарового підлогового покриття, ламінату. Найближчим аналогом до корисної моделі є спосіб виготовлення внутрішнього шару із дерев'яних ламелей, який описаний і показаний на фігурах 7а - 7с в патенті України на винахід "Внутрішній шар з ламелей і спосіб його виготовлення", і який передбачає скріплення між собою декількох дерев'яних планок, які розташовують в ряд паралельно одна до одної та довгою кромкою до довгої кромки, і довгу кромку однієї дерев'яної планки розташовують на відстані від довгої кромки сусідньої іншої дерев'яної планки (1) (Патент України на винахід № 111773, м. кл. B27D 1/06, В32В 21/13, Е04С 3/16, E04F 15/04, публ. 10.06.2016, бюл. № 11 [1]). Спосіб, призначений для збільшення виходу продукції внутрішнього шару з дерев'яних ламелей для будівельних панелей, зокрема панелей, які містять механічну замкову систему. Але найближчий аналог не дозволяє зменшити енергетичні, часові та матеріальні витрати на виробництво виробу, одержати більш економічну дерев'яну основу для підлогового покриття без втрати якості та з дотриманням усіх необхідних технічних параметрів для створення кінцевого продукту - двошарового або тришарового підлогового покриття. В основу корисної моделі поставлена задача створення такого способу виготовлення дерев'яної основи для підлогового покриття, який би за рахунок сукупності усіх суттєвих ознак та за рахунок його нових ознак, дозволив би зменшити енергетичні, часові та матеріальні витрати на виробництво виробу, одержати більш економічну дерев'яну основу для підлогового покриття без втрати якості та з дотриманням усіх необхідних технічних параметрів для створення кінцевого продукту - двошарового або тришарового підлогового покриття. Поставлена задача вирішується тим, що у способі виготовлення дерев'яної основи для підлогового покриття включає скріплення між собою декількох дерев'яних планок 1, які розташовують в ряд 9 паралельно одна до одної та довгою кромкою до довгої кромки, і довгу кромку однієї дерев'яної планки 1 розташовують на відстані від довгої кромки сусідньої іншої дерев'яної планки 1, згідно з корисною моделлю, після розташування дерев'яних планок 1 в ряд 9, на кожній з дерев'яних планок 1 виконують не менш ніж два поперечних пази 2, 3. При цьому поперечні пази 2 виконують на кожній із дерев'яних планок 1 таким чином, що усі поперечні пази 2 розташовані на усіх дерев'яних планках 1 "в одну лінію" і всі разом поперечні пази 2 утворюють на усіх дерев'яних планках 1 загальне поглиблення 4, яке розташоване перпендикулярно по відношенню до ряду 9 дерев'яних планок 1. А інші поперечні пази 3 виконують на кожній із дерев'яних планок 1 таким чином, що усі поперечні пази 3 розташовані на усіх дерев'яних планках 1 "в одну лінію" і всі разом поперечні пази 3 утворюють на усіх дерев'яних планках 1 загальне поглиблення 5, яке розташоване перпендикулярно по відношенню до ряду 9 дерев'яних планок 1. При цьому утворені загальне поглиблення 4 та загальне поглиблення 5 розташовані паралельно по відношенню друг до друга на дерев'яних планках 1. Після цього в загальне поглиблення 4 по всій його довжині вкладають та вклеюють мотузку 6, а в загальне поглиблення 5 по всій його довжині також вкладають та вклеюють мотузку 7, внаслідок чого цими не менш ніж двома вкладеними та вклеєними мотузками 6 та 7 скріплюють між собою усі дерев'яні планки 1 у єдиний дерев'яний гнучкий щит 8 - дерев'яну основу для підлогового покриття. На кожній з дерев'яних планок 1 додатково виконують додаткові поперечні пази 10, які всі разом утворюють на усіх дерев'яних планках 1 додаткове загальне поглиблення 11, яке розташоване перпендикулярно по відношенню до ряду 9 дерев'яних планок 1 і паралельно до загальних поглиблень 4, 5, при цьому в додаткове загальне поглиблення 11 по всій його довжині вкладають та вклеюють додаткову мотузку 12, за допомогою якої разом з іншими мотузками 6,7 здійснюють додаткове скріплення усіх дерев'яних планок 1 у єдиний дерев'яний гнучкий щит 8 - дерев'яну основу для підлогового покриття. Корисна модель пояснюється кресленнями. Фіг. 1 - зображення дерев'яної основи для підлогового покриття з вкладеними та вклеєними мотузками 6, 7. Фіг. 2 - зображення декількох одиниць дерев'яних планок 1, які розташовані в ряд 9 перед здійсненням процесу пропилювання поперечних пазів 2 та 3. Фіг. 3 - зображення дерев'яної основи для підлогового покриття з виконаними поперечними пазами 2, 3, які утворюють загальні поглиблення 4, 5 та зображення мотузок 6, 7 (вигляд зверху). 1 UA 119229 U 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 4 - зображення дерев'яної основи для підлогового покриття з виконаними поперечними пазами 2, 3, які утворюють загальні поглиблення 4, 5 та зображення мотузок 6, 7 (загальний вигляд). Фіг. 5 - зображення дерев'яної основи для підлогового покриття з вкладеними та вклеєними мотузками 6,7 та з частковим покриттям ламелью 13. Фіг. 6 - зображення дерев'яної основи для підлогового покриття з вкладеними та вклеєними мотузками 6,7 та з повним покриттям ламелью 13. Фіг. 7 - зображення дерев'яної основи для підлогового покриття з виконаним поперечними пазами 2, 3 з додатковими поперечними пазами 10, які утворюють загальні поглиблення 4, 5 та додаткові поглиблення 11 та з вклеєними мотузками 6, 7,12. Перелік конструктивних елементів корисної моделі. 1 - дерев'яні планки; 2, 3 - поперечні пази на дерев'яних планках 1; 4, 5 - загальні поглиблення, що утворені поперечними пазами 2, 3; 6, 7 - мотузки; 8 - єдиний дерев'яний гнучкий щит; 9 - ряд планок 1; 10 - додаткові поперечні пази на дерев'яних планках 1; 11 - додаткові загальні поглиблення, що утворені додатковими поперечними пазами 10; 12 - додаткові мотузки. 13 - ламель (верхній та/або нижній шар підлогового покриття). Спосіб виготовлення дерев'яної основи для підлогового покриття передбачає скріплення між собою декількох дерев'яних планок 1, які розташовують в ряд 9 по суті паралельно одна до одної (фіг. 1-5, фіг. 7). Попередньо дерев'яні планки 1 виготовляють шляхом розпилювання бруса або дошки на однакові за розміром планки 1, при цьому розміри кожної з планок 1 не є абсолютно однаковими по довжині та товщині і можуть мати певні допуски цих розмірів в межах до 5 мм. Висоту h планок 1 калібрують більш точно до розмірів, наприклад від 6 мм до 10 мм. Відповідно, для утворення дерев'яної основи для підлогового покриття використовують декілька дерев'яних планок 1, які мають однакову висоту. Укладання декількох дерев'яних планок 1 (у кількості, наприклад від 8 до 10) здійснюють шляхом розташування по суті паралельно одна до одної, довгою кромкою до довгої кромки, при цьому довгу кромку однієї дерев'яної планки 1 розташовують на відстані від довгої кромки сусідньої іншої дерев'яної планки 1, тобто з невеликим проміжком між дерев'яними планками 1 так, як показано на (фіг. 2, 4). Цей проміжок може бути невизначеним і випадковим, але ця відстань (проміжок) S не перевищує межу від 5 мм до 15 мм. Таким чином декілька дерев'яних планок 1 розташовують в ряд 9 (фіг. 2). Після розташування дерев'яних планок 1 в ряд 9, на кожній з дерев'яних планок 1 шляхом пропилювання виконують не менш ніж два поперечних пази 2, 3 (фіг. 1, 3, 4, 7). Глибина та ширина кожного з пазів 2, 3 складає від 3 мм до 6 мм. Поперечні пази 2 пропилюють на кожній із дерев'яних планок 1 таким чином, що усі ці поперечні пази 2 розташовані на усіх дерев'яних планках 1 "в одну лінію" і всі разом пропилені поперечні пази 2 утворюють на усіх дерев'яних планках 1 загальне поглиблення 4, яке розташоване перпендикулярно по відношенню до ряду 9 дерев'яних планок 1 (фіг. 3, фіг. 4). Інші поперечні пази 3 також пропилюють на кожній із дерев'яних планок 1 таким чином, що усі ці поперечні пази 3 розташовані на усіх дерев'яних планках 1 "в одну лінію" і всі разом пропилені поперечні пази 3 утворюють на усіх дерев'яних планках 1 загальне поглиблення 5, яке розташоване перпендикулярно по відношенню до ряду 9 дерев'яних планок 1 (фіг. 3, фіг. 4). У результаті пропилювання пазів 2 та 3 утворені загальні поглиблення 4 та 5 розташовані паралельно по відношенню друг до друга на дерев'яних планках 1. Після здійснення попередніх дії, в утворене загальне поглиблення 4 по всій його довжині вкладають та вклеюють мотузку 6, яка заздалегідь може бути просякнута клеєм. І в загальне поглиблення 5 також по всій його довжині або вкладають та вклеюють мотузку 7, яка також заздалегідь може бути просякнута клеєм (фіг. 1, фіг. 4-7). Як мотузок 6 та 7 можуть бути застосовані різноманітні мотузки, використання яких в цій корисній моделі є доцільним відповідно до її технологічних характеристик. Наприклад, мотузки 6 та 7 можуть бути джгутовими або в'язаними, або іншими мотузками з діаметром, наприклад, від 2 мм до 5 мм, але не обмежуючись цим. Для вклеювання мотузок 6 та 7 може бути використаний, наприклад клей ПВА, але не обмежуючись цим. Після вкладання та вклеювання мотузок 6 та 7 у загальні поглиблення 4 та 5 відповідно, через певний нетривалий час відбувається склеювання та закріплення цих мотузок 6 та 7 із всіма стінками поперечних пазів 2, 3, які утворюють загальні поглиблення 4 та 5 у дерев'яних планках 1. 2 UA 119229 U 5 10 15 20 25 30 35 40 45 50 55 60 Таким чином не менш ніж дві мотузки 6 та 7, які вкладають та вклеюють у загальні поглиблення 4 та 5 відповідно, скріплюють між собою усі дерев'яні планки 1 у єдиний дерев'яний гнучкий щит 8 (фіг. 1), який по суті утворює дерев'яну основу для підлогового покриття. В окремих випадках виконання та використання корисної моделі на кожній з дерев'яних планок 1 шляхом пропилювання додатково виконують додаткові поперечні пази 10, які всі разом утворюють на усіх дерев'яних планках 1 додаткове загальне поглиблення 11 (фіг. 7). Таке додаткове загальне поглиблення 11 розташоване перпендикулярно по відношенню до ряду 9 дерев'яних планок 1 і паралельно до раніше утворених загальних поглиблень 4, 5 (фіг. 7). В додаткове загальне поглиблення 11 по всій його довжині також вкладають та вклеюють додаткову мотузку 12, за допомогою якої разом з іншими мотузками 6, 7 здійснюють додаткове скріплення усіх дерев'яних планок 1 у єдиний дерев'яний гнучкий щит 8 - дерев'яну основу для підлогового покриття (фіг. 7). В окремих випадках виконання корисної моделі, під час здійснення способу, можливе виконання різної кількості додаткових загальних поглиблень 11, які утворюють пропилюванням додаткової кількості поперечних пазів 10. Кількість додаткових загальних поглиблень 11 залежить від загальної площі єдиного дерев'яного гнучкого щит 8, який утворюють), і, відповідно, кількість додаткових мотузок 12 відповідає кількості додаткових загальних поглиблень 11 (фіг. 7). Тобто, чім більше площа єдиного дерев'яного гнучкого щит 8, тем більше виконують та утворюють додаткових загальних поглиблень 11, в які вкладають та вклеюють додаткові мотузки 12. В подальшому продукт, який одержують в результаті способу - виготовлену дерев'яну основу для підлогового покриття у вигляді дерев'яного гнучкого щита 8 з однієї сторони обклеюють ламелью 13 (верхнім шаром для підлогового покриття) (фіг. 5, 6). Також цю утворену дерев'яну основу для підлогового покриття у вигляді дерев'яного гнучкого щита 8 можуть обклеювати з двох сторін - верхнім та нижнім шаром підлогового покриття. Після обклеювання або в момент обклеювання дерев'яного гнучкого щита 8 верхнім та/або нижнім шаром підлогового покриття здійснюють процес пресування цих верхнього та/або нижнього шару підлогового покриття. Залишки мотузок 6 та 7 (та додаткових мотузок 12, які можуть бути в наявності), які стирчать по краях поглиблень 4, 5 (та в деяких випадках по краях додаткових поглиблень 11) обрізають. Утворений двошаровий або тришаровий щит підлогового покриття в подальшому розрізають на частини, які мають певні розміри, і які є кінцевими готовими виробами, у складі яких використаний заявлений спосіб. Двошаровий або тришаровий щит підлогового покриття може бути розрізаний як по довжині, так і по ширині. Цей двошаровий або тришаровий щит підлогового покриття відповідно розрізають на готові вироби після покриття дерев'яного гнучкого щита 8 верхнім та/або нижнім шаром підлогового покриття. Розрізи здійснюють не по швах мотузок 6, 7 та 12, а щоб залишилась відстань від будь-якої із мотузок 6, 7 та 12 до краю відповідної планки 1. Також може бути здійснений розріз двошарового або тришарового щита підлогового покриття по шву між планками 1, але ця умова не обов'язковою. Після розрізання двошарового або тришарового щиту підлогового покриття на частини обов'язковою умовою утвореної конструкції є те, щоб у дерев'яній основі для підлогового покриття і в кінцевому виробу було не менш, ніж дві мотузки із мотузок 6, 7,12. Таким чином, спосіб виготовлення дерев'яної основи для підлогового покриття та продукт, який одержують в результаті способу - безпосередньо дерев'яну основу для підлогового покриття використовують за її цільовим призначенням як основу для двошарового або для тришарового підлогового покриття. Сукупність усіх суттєвих ознак, в тому числі нові ознаки, способу виготовлення дерев'яної основи для підлогового покриття дозволять одержати технічний результат - зменшити енергетичні, часові та матеріальні витрати на виробництво виробу, одержати більш економічну дерев'яну основу для підлогового покриття без втрати якості та з дотриманням усіх необхідних технічних параметрів для створення кінцевого продукту - двошарового або тришарового підлогового покриття. В запропонованому способі виготовлення дерев'яної основи для підлогового покриття, внаслідок того що шляхом пропилювання поперечних пазів 2, 3 на площині усіх дерев'яних планок 1, які розташовані в ряд 9, утворюють загальні поглиблення 4, 5, в які вкладають та вклеюють мотузки 6,7 відбувається скріплення усіх дерев'яних планок 1 у єдиний дерев'яний гнучкий щит 8 та утворити дерев'яну основу для підлогового покриття без застосування технологічного етапу пресування саме основи (пресують лише кінцевий продукт). Також втілення заявленого способу для виготовлення дерев'яної основи для підлогового покриття 3 UA 119229 U 5 10 15 20 передбачає зменшити витрати клею для склеювання дерев'яних планок 1 звичайними відомими способами, що в цілому значно зменшує енергетичні, часові та матеріальні витрати на виробництво підлогових покриттів. Відповідно, сукупність усіх суттєвих ознак способу виготовлення дерев'яної основи для підлогового покриття дозволяє одержати більш економічну дерев'яну основу для підлогового покриття без втрати якості та з дотриманням усіх необхідних технічних параметрів для створення кінцевого продукту - двошарового або тришарового підлогового покриття. Додатково спосіб виготовлення конструкції (за рахунок одержаної гнучкості цієї основи) водночас дозволяє здійснювати більш ефективне складування, зберігання та транспортування кінцевого продукту, який одержаний в результаті виконання способу дерев'яної основи для підлогового покриття. Корисна модель багаторазово випробувана у промислових умовах, були проведені її широкі експериментально-виробничі дослідження та випробування, і в подальшому продукт, який виготовлений шляхом реалізації способу - дерев'яна основа для підлогового покриття була використана для виготовлення кінцевих виробів - двошарових та тришарових підлогових покриттів у промислових масштабах, що показало промислову здатність цього способу виготовлення дерев'яної основи для підлогового покриття. Джерело інформації: 1. Патент України на винахід № 111773, м.кл. В27D 1/06, В32В 21/13, Е04С 3/16, E04F 15/04, публ. 10.06.2016, бюл. № 11 - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 45 50 1. Спосіб виготовлення дерев'яної основи для підлогового покриття, що включає скріплення між собою декількох дерев'яних планок (1), які розташовують в ряд (9) паралельно одна до одної та довгою кромкою до довгої кромки, і довгу кромку однієї дерев'яної планки (1) розташовують на відстані від довгої кромки сусідньої іншої дерев'яної планки (1), який відрізняється тим, що після розташування дерев'яних планок (1) в ряд (9), на кожній з дерев'яних планок (1) виконують не менш ніж два поперечних пази (2, 3), при цьому поперечні пази (2) виконують на кожній із дерев'яних планок (1) таким чином, що усі поперечні пази (2) розташовані на усіх дерев'яних планках (1) "в одну лінію" і всі разом поперечні пази (2) утворюють на усіх дерев'яних планках (1) загальне поглиблення (4), яке розташоване перпендикулярно по відношенню до ряду (9) дерев'яних планок (1), а інші поперечні пази (3) виконують на кожній із дерев'яних планок (1) таким чином, що усі поперечні пази (3) розташовані на усіх дерев'яних планках (1) "в одну лінію" і всі разом поперечні пази (3) утворюють на усіх дерев'яних планках (1) загальне поглиблення (5), яке розташоване перпендикулярно по відношенню до ряду (9) дерев'яних планок (1), при цьому утворені загальне поглиблення (4) та загальне поглиблення (5) розташовані паралельно по відношенню друг до друга на дерев'яних планках (1), після цього в загальне поглиблення (4) по всій його довжині вкладають та вклеюють мотузку (6), а в загальне поглиблення (5) по всій його довжині також вкладають та вклеюють мотузку (7), внаслідок чого цими не менш ніж двома вкладеними та вклеєними мотузками (6) та (7) скріплюють між собою усі дерев'яні планки (1) у єдиний дерев'яний гнучкий щит (8) - дерев'яну основу для підлогового покриття. 2. Спосіб виготовлення дерев'яної основи для підлогового покриття за п. 1, який відрізняється тим, що на кожній з дерев'яних планок (1) додатково виконують додаткові поперечні пази (10), які всі разом утворюють на усіх дерев'яних планках (1) додаткове загальне поглиблення (11), яке розташоване перпендикулярно по відношенню до ряду (9) дерев'яних планок (1) і паралельно до загальних поглиблень (4, 5), при цьому в додаткове загальне поглиблення (11) по всій його довжині вкладають та вклеюють додаткову мотузку (12), за допомогою якої разом з іншими мотузками (6, 7) здійснюють додаткове скріплення усіх дерев'яних планок (1) у єдиний дерев'яний гнучкий щит (8) - дерев'яну основу для підлогового покриття. 4 UA 119229 U 5 UA 119229 U 6 UA 119229 U 7 UA 119229 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
