Спосіб улаштування паль в водонасичених піщаних ґрунтах
Формула / Реферат
Спосіб улаштування паль в водонасичених піщаних ґрунтах, який включає монтаж бурової та обсадної колон, улаштування свердловини в ґрунті на задану глибину, бетонування порожнини на висоту палі через бетонолітну трубу з синхронними підійманнями бурової та обсадної колон, який відрізняється тим, що бетонолітну колону, оснащену гвинтовими лопатями, встановлюють в порожнину обсадної колони, одночасними прямими та зворотними обертаннями механічно та гідравлічно сполучених бурової та бетонолітної колон утворюють в обсадній колоні цементно-піщаний розчин з піщаного ґрунту, ґрунтової води та доданих порціонно цементу та пластифікатора, установлюють в обсадну та бетонолітну колони армокаркаси, що більші за висоту паль, додають в розчин порціонно щебінь, утворюючи в обсадній колоні важкий бетонний розчин з заданими консистенцією і класом міцності.
Текст

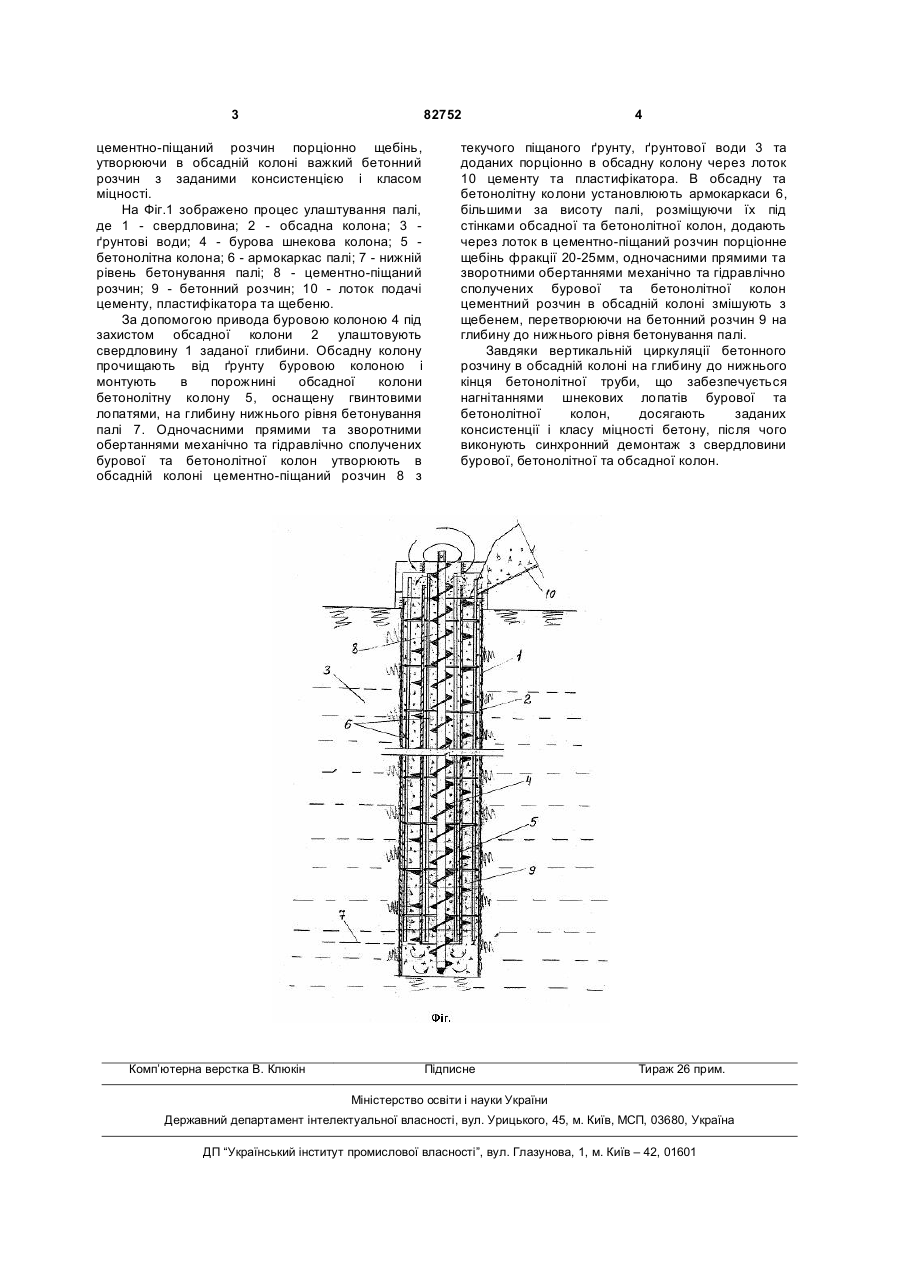

Спосіб улаштування паль в водонасичених піщаних ґрунтах, який включає монтаж бурової та обсадної колон, улаштування свердловини в ґрунті на задану глибину, бетонування порожнини на висоту палі через бетонолітну трубу з синхронними підійманнями бурової та обсадної 3 82752 цементно-піщаний розчин порціонно щебінь, утворюючи в обсадній колоні важкий бетонний розчин з заданими консистенцією і класом міцності. На Фіг.1 зображено процес улаштування палі, де 1 - свердловина; 2 - обсадна колона; 3 ґрунтові води; 4 - бурова шнекова колона; 5 бетонолітна колона; 6 - армокаркас палі; 7 - нижній рівень бетонування палі; 8 - цементно-піщаний розчин; 9 - бетонний розчин; 10 - лоток подачі цементу, пластифікатора та щебеню. За допомогою привода буровою колоною 4 під захистом обсадної колони 2 улаштовують свердловину 1 заданої глибини. Обсадну колону прочищають від ґрунту буровою колоною і монтують в порожнині обсадної колони бетонолітну колону 5, оснащену гвинтовими лопатями, на глибину нижнього рівня бетонування палі 7. Одночасними прямими та зворотними обертаннями механічно та гідравлічно сполучених бурової та бетонолітної колон утворюють в обсадній колоні цементно-піщаний розчин 8 з Комп’ютерна верстка В. Клюкін 4 текучого піщаного ґрунту, ґрунтової води 3 та доданих порціонно в обсадну колону через лоток 10 цементу та пластифікатора. В обсадну та бетонолітну колони установлюють армокаркаси 6, більшими за висоту палі, розміщуючи їх під стінками обсадної та бетонолітної колон, додають через лоток в цементно-піщаний розчин порціонне щебінь фракції 20-25мм, одночасними прямими та зворотними обертаннями механічно та гідравлічно сполучених бурової та бетонолітної колон цементний розчин в обсадній колоні змішують з щебенем, перетворюючи на бетонний розчин 9 на глибину до нижнього рівня бетонування палі. Завдяки вертикальній циркуляції бетонного розчину в обсадній колоні на глибину до нижнього кінця бетонолітної труби, що забезпечується нагнітаннями шнекових лопатів бурової та бетонолітної колон, досягають заданих консистенції і класу міцності бетону, після чого виконують синхронний демонтаж з свердловини бурової, бетонолітної та обсадної колон. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for arrangement of piles in saturated sandy grounds
Автори англійськоюFedorenko Petro Petrovych
Назва патенту російськоюСпособ устройства свай в водонасыщенных песчаных грунтах
Автори російськоюФедоренко Петр Петрович
МПК / Мітки
МПК: E02D 5/34
Мітки: паль, піщаних, ґрунтах, спосіб, водонасичених, улаштування
