Дюбель з термоголовкою для фіксації теплоізоляційних матеріалів

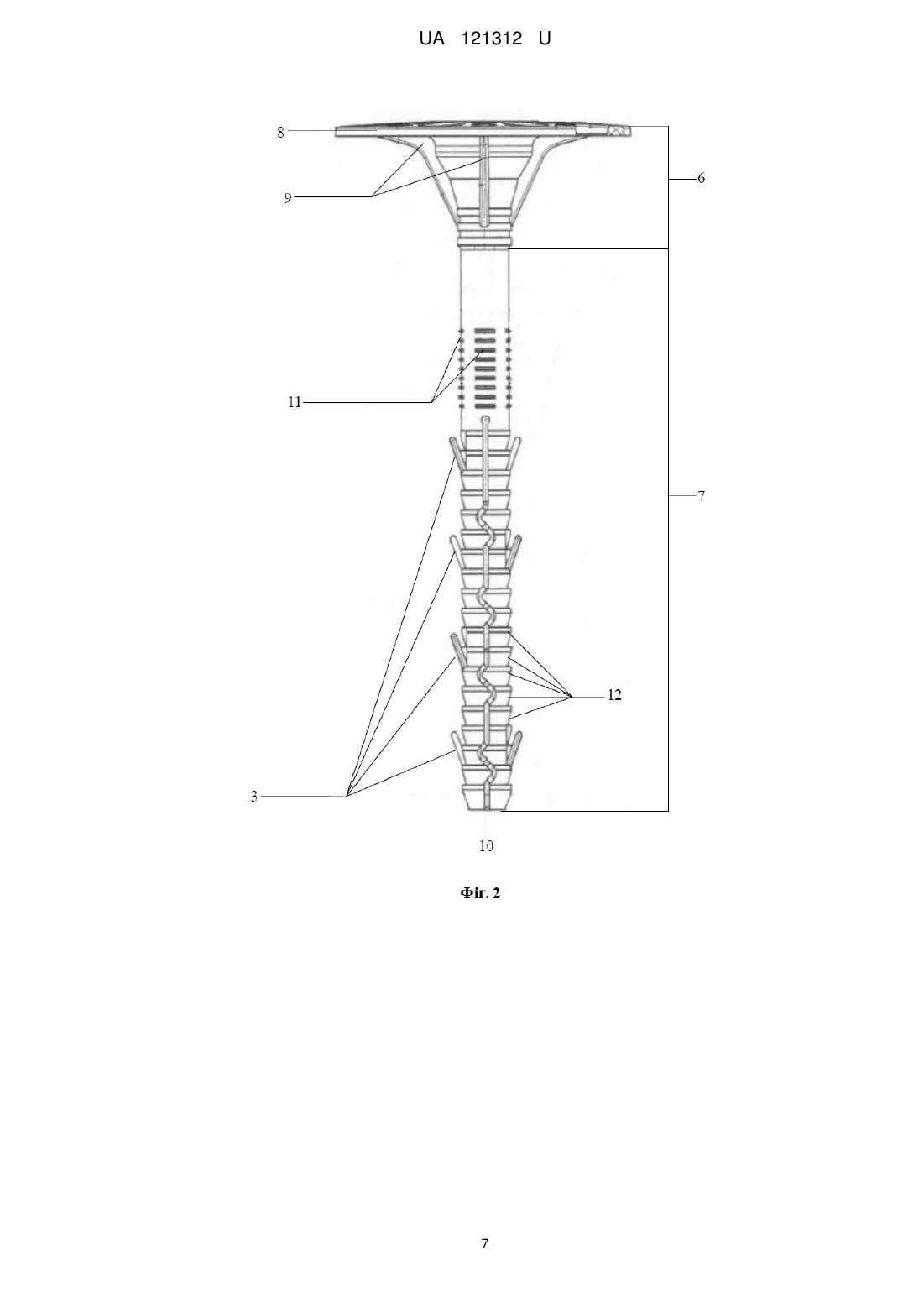

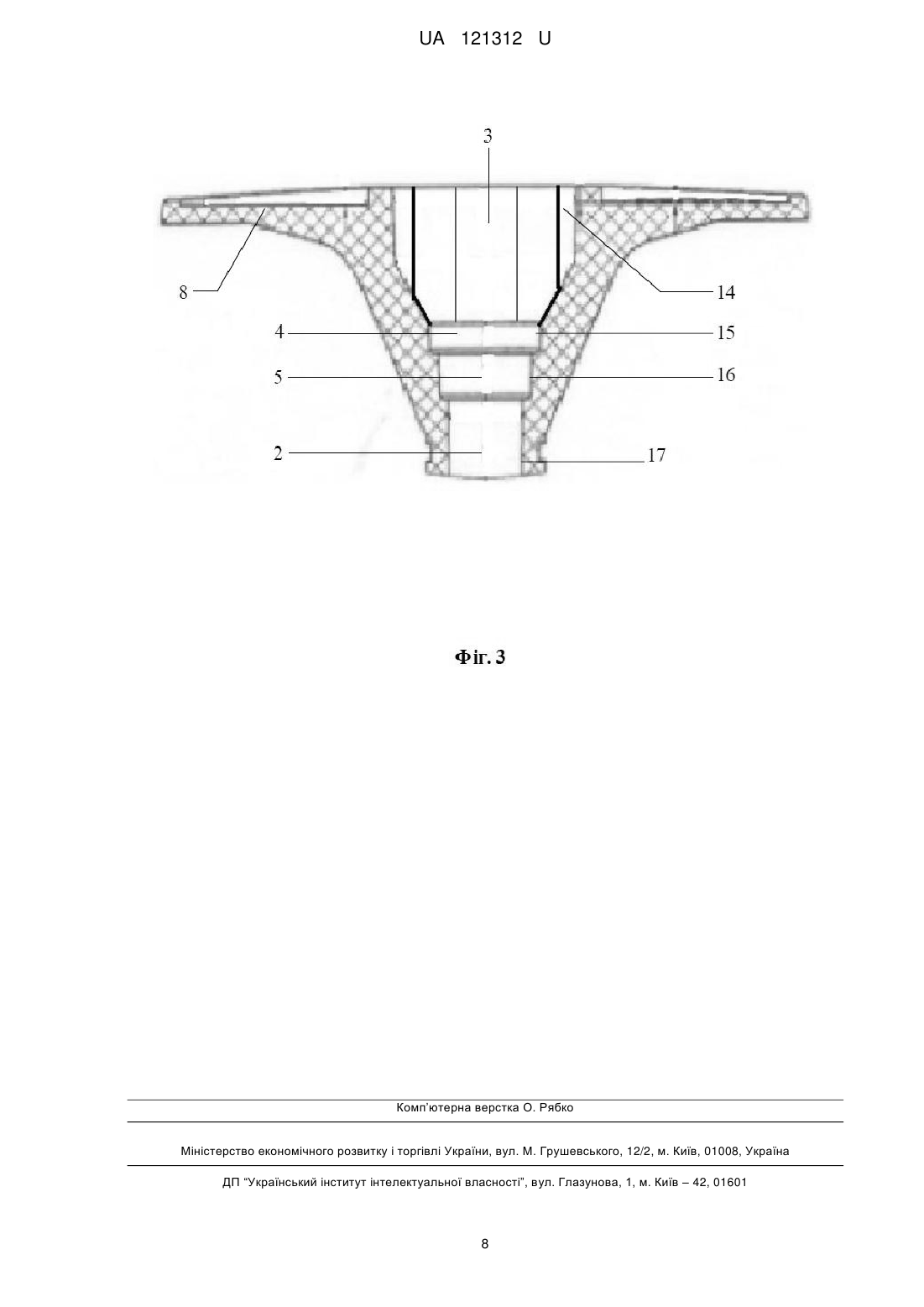

Реферат: Дюбель з термоголовкою для фіксації теплоізоляційних матеріалів включає полімерний кріпильний елемент з наскрізним поздовжнім отвором, головною зоною з притискним диском і основною зоною, виконаною у вигляді стрижня, а також розпірний елемент, що включає головку та тіло і встановлюється в поздовжньому отворі кріпильного елемента з можливістю розташування його головки в головний зоні, а тіла - в основній зоні кріпильного елемента. Поздовжній отвір кріпильного елемента виконаний із вхідною частиною та основною частиною, вхідна частина містить послідовно виконані нижню, середню та верхню розширені ділянки із різними діаметрами поздовжнього отвору. На нижній розширеній ділянці, сполученій з основною частиною, повздовжній отвір має більший діаметр, ніж на основній частині. На середній розширеній ділянці повздовжній отвір має більший діаметр, ніж на нижній розширеній ділянці. На верхній розширеній ділянці повздовжній отвір має більший діаметр, ніж на середній розширеній ділянці. Головка розпірного елемента виконана з термоізоляційного термостійкого та ударостійкого полімерного матеріалу, та виконана із нижнім та верхнім виступами, які виконані з можливістю щільного прилягання до нижньої та середньої розширених ділянок відповідно, та головною частиною, яка має форму багатогранника. При цьому верхня розширена ділянка та головка розпірного елемента виконані із можливістю розташування у верхній розширеній ділянці головки розпірного елемента із утворенням зазору для встановлення на головці розпірного елемента інструмента для закручування або викручування. UA 121312 U (12) UA 121312 U UA 121312 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівельно-монтажної техніки, а саме стосується конструкції дюбеля для фіксації теплоізоляційних матеріалів, та може бути використана під час виконання зовнішніх будівельних робіт для механічного скріплення переважно маломіцних, пористих, нещільних, пустотілих теплоізоляційних матеріалів і несучих будівельних конструкцій. Найближчим аналогом корисної моделі, яка заявляється, є дюбель для фіксації теплоізоляційних плит, що полімерний кріпильний елемент з наскрізним поздовжнім отвором, головною зоною з притискним диском і основною зоною, виконаною у вигляді стрижня, а також розпірний елемент, що включає головку та тіло і встановлюється в поздовжньому отворі кріпильного елемента з можливістю розташування його головки в головний зоні, а тіла - в основній зоні кріпильного елемента, при цьому нижня та верхня сторони головки виконані у вигляді двох дисків, що контактують своїми бічними поверхнями з циліндричною поверхнею поздовжнього отвору головної зони кріпильного елемента, між дисками головки виконані ребра жорсткості, пов'язані своїми кінцями з дисками головки, на бічних поверхнях дисків головки виконано щонайменше по одній лисці або по одній поздовжній канавці, а сполучена з головкою частина розпірного елемента встановлена в поздовжньому отворі кріпильного елемента на довжині, що перевищує довжину головки, і має діаметр, рівний діаметру поздовжнього отвору (патент на винахід RU 2291988 С1, опубліковано 20.01.2007 р., Бюл. № 2). Недоліками вказаного аналога є низька технологічність, неефективність та незручність, які зумовлені надмірно ускладненою конструкцією головки розпірного елемента та виконанням її окремих складових. Низька технологічність найближчого аналога зумовлена виконанням головки розпірного елемента з декількох описаних вище складових, що робить конструкцію найближчого аналога надмірно складною для виготовлення. Так виготовлення головки розпірного елемента з окремих складових та їх з'єднання, або виготовлення з єдиної заготовки потребують множини виробничих операцій, наприклад нанесення лисок або канавок на диски, формування ребер жорсткості тощо. В свою чергу, складні умови виготовлення потребують великих витрат матеріалів, часу та енергії разом з використанням складного обладнання, що здорожує виріб. Окрім цього, виконання верхньої та нижньої поверхонь головки розпірного елемента найближчого аналога у вигляді дисків та виконання між ними ребер жорсткості не є необхідним для використання найближчого аналогу за його призначенням і зумовлене, фактично, необхідністю в усуненні деформації головки під час встановлення розпірного елемента у поздовжній отвір кріпильного елемента шляхом забивання або іншим подібним способом. Неефективність найближчого аналога полягає у тому, що через щонайменше одну лиску або канавку, які виконані на бічних поверхнях дисків головки розпірного елемента та призначені для виходу повітря з поздовжнього отвору кріпильного елемента під час встановлення розпірного елемента у ньому можуть утворюватися містки "холод-тепло", оскільки повітря до вказаної лиски або канавки може надходити як з поздовжнього отвору кріпильного елемента, так і з навколишнього середовища. Таким чином, найближчий аналог не має достатніх термоізоляційних властивостей для ефективного виконання головкою своїх функцій. У свою чергу недостатня термоізоляція поздовжнього отвору кріпильного елемента, яка виникає внаслідок вищевказаного виконання головки розпірного елемента найближчого аналога, може спричинити ушкодження або деформацію тіла розпірного елемента та відкріплення дюбеля від матеріалів, в яких він встановлений, або усунення розпірного ефекту, який спричинений його встановленням у теплоізоляційний матеріал та поверхню будівлі. Також ефективність ізоляційних властивостей головки розпірного елемента напряму залежить від матеріалу з якого виконана головка розпірного елемента. У даних щодо найближчого аналога не вказано, з якого саме матеріалу може бути виготовлено головку розпірного елемента, проте коло матеріалів, які можуть забезпечити достатньо ефективну термоізоляцію поздовжнього отвору кріпильного елемента та тіла розпірного елемента, встановленого у ньому, є досить обмеженим, враховуючи те, що такий матеріал, окрім теплоізоляційних властивостей, повинен мати високу термостійкість та ударостійкість і при цьому мати невелику вартість. Також найближчий аналог є незручним у використанні, оскільки внаслідок контакту дисків головки розпірного елемента із стінками поздовжнього отвору користувач не має можливості регулювання положення розпірного елемента шляхом його закручування або викручування з поздовжнього отвору. Таким чином розпірний елемент найближчого аналога можливо встановити у поздовжньому отворі лише за допомогою забивання, вдавлювання або іншим подібним способом без можливості вивільнення, що спричиняє незручності і може створити перешкоди у вивільненні та повторному встановленні найближчого аналога у теплоізоляційний матеріал, наприклад, у разі помилкового встановлення. 1 UA 121312 U 5 10 15 20 25 30 35 40 45 50 55 Технічною задачею заявленої корисної моделі є створення дюбеля з термоголовкою для фіксації теплоізоляційних матеріалів, який характеризується вдосконаленою конструкцією розпірного елемента, підвищеною технологічністю, зручністю використання та ефективністю при здешевленні та спрощенні його виробництва. Рішення поставленої технічної задачі вирішується тим, що у заявленому дюбелі з термоголовкою для фіксації теплоізоляційних матеріалів, що включає полімерний кріпильний елемент з наскрізним поздовжнім отвором, головною зоною з притискним диском і основною зоною, виконаною у вигляді стрижня, а також розпірний елемент, що включає головку та тіло і встановлюється в поздовжньому отворі кріпильного елемента з можливістю розташування його головки в головній зоні, а тіла - в основній зоні кріпильного елемента, згідно з корисною моделлю, поздовжній отвір кріпильного елемента виконаний із вхідною частиною та основною частиною, вхідна частина містить послідовно виконані нижню, середню та верхню розширені ділянки із різними діаметрами поздовжнього отвору, на нижній розширеній ділянці, сполученій з основною частиною, повздовжній отвір має більший діаметр, ніж на основній частині, на середній розширеній ділянці повздовжній отвір має більший діаметр, ніж на нижній розширеній ділянці, а на верхній розширеній ділянці повздовжній отвір має більший діаметр, ніж на середній розширеній ділянці, головка розпірного елемента виконана з термоізоляційного термостійкого та ударостійкого полімерного матеріалу, та виконана із нижнім та верхнім виступами, які виконані з можливістю щільного прилягання до нижньої та середньої розширених ділянок відповідно, та головною частиною, яка має форму багатогранника, при цьому верхня розширена ділянка та головка розпірного елемента виконані із можливістю розташування у верхній розширеній ділянці головки розпірного елемента із утворенням зазору для встановлення на головці розпірного елемента інструмента для закручування або викручування. Також, згідно з корисною моделлю, головна частина головки розпірного елемента має форму шестигранника. Крім того, згідно з корисною моделлю, головка розпірного елемента виконана з поліпропілену. Технічним результатом заявленої корисної моделі є вдосконалення конструкції розпірного елемента, забезпечення надійної термоізоляції поздовжнього отвору кріпильного елемента, підвищення технологічності, зручності використання та ефективності дюбеля при здешевленні та спрощенні його виробництва. Причинно-наслідковий зв'язок між суттєвими ознаками корисної моделі та очікуваним технічним результатом полягає у наступному. У сукупності суттєвих ознак заявленої корисної моделі забезпечується вдосконалення конструкції розпірного елемента, підвищення його технологічності, ефективності, надійна термоізоляція поздовжнього отвору при здешевленні та спрощенні його виробництва завдяки заявленій конструкції голови розпірного елемента та вхідної частини поздовжнього отвору кріпильного елемента, підвищення зручності використання заявленого дюбеля з термоголовкою за рахунок забезпечення можливості взаємодії інструмента для закручування та викручування з головою розпірного елемента та відповідного виконання верхньої розширеної ділянки поздовжнього отвору. Виконання вхідної частини поздовжнього отвору кріпильного елемента з послідовно виконаними нижньою, середньою та верхньою розширеними ділянками із різними діаметрами поздовжнього отвору таким чином що, на нижній розширеній ділянці, сполученій з основною частиною, повздовжній отвір має більший діаметр, ніж на основній частині, на середній розширеній ділянці повздовжній отвір має більший діаметр, ніж на нижній розширеній ділянці, а на верхній розширеній ділянці повздовжній отвір має більший діаметр, ніж на середній розширеній ділянці, забезпечує підвищену ефективність заявленого дюбеля та надійну термоізоляцію поздовжнього отвору кріпильного елемента, оскільки дозволяє встановити у розширені ділянки відповідні виступи та головну частину головки розпірного елемента без утворення щілин, зазорів, отворів між нижніми сторонами вказаних складових головки розпірного елемента та поверхнею розширених ділянок, що є необхідним для уникнення утворення містків "холод-тепло", створення надійної термоізоляції поздовжнього отвору кріпильного елемента та недопущення деформації розпірного елемента або кріпильного елемента внаслідок перепадів температури, дії високої або низької температури. Разом з тим виконання вищевказаних розширених ділянок у вхідній частині поздовжнього отвору є технологічно простою операцією, яка не потребує великих витрат матеріалів, часу, енергії та використання складного обладнання і може бути здійснене за одну операцію, наприклад, на стадії формування кріпильного елемента з розплавленого полімерного 2 UA 121312 U 5 10 15 20 25 30 35 40 45 50 55 60 матеріалу, що підкреслює високу технологічність заявленого дюбеля з термоголовкою, спрощує та здешевлює його виробництво. Виконання головки розпірного елемента з термоізоляційного термостійкого та ударостійкого полімерного матеріалу забезпечує надійну ізоляцію поздовжнього отвору кріпильного елемента та підвищує ефективність заявленого дюбеля, оскільки завдяки властивостям вказаного полімерного матеріалу головка розпірного елемента, яка серед іншого виконує функцію термоізоляції поздовжнього отвору кріпильного елемента, не схильна до дії впливу низької температури, високої температури, деформації та руйнування внаслідок перепаду температур. Також завдяки виконанню голови з ударостійкого полімерного матеріалу виключається ушкодження або руйнування головки під час встановлення розпірного елемента у поздовжній отвір кріпильного елемента шляхом забивання, вдавлювання або іншим подібним способом. Виконання головки розпірного елемента із нижнім та верхнім виступами, які виконані з можливістю щільного прилягання до нижньої та середньої розширених ділянок відповідно, та головною частиною вдосконалює конструкцію головної частини розпірного елемента порівняно з найближчим аналогом, забезпечує підвищену ефективність та надійну термоізоляцію поздовжнього отвору кріпильного елемента, оскільки дозволяє встановити складові головки розпірного елемента у вхідній частині поздовжнього отвору таким чином, щоб вони повністю перекривали її розширені ділянки за рахунок контакту своїх поверхонь із поверхнями розширених ділянок, що у свою чергу необхідне для недопущення потрапляння повітря ззовні до поздовжнього отвору кріпильного елемента. Окрім цього, вищевказане виконання головки розпірного елемента є технологічно простою операцією, яка не потребує великих витрат матеріалів, часу, енергії та використання складного обладнання і може бути здійснене за одну операцію, наприклад, шляхом формування головки з розплавленого полімерного матеріалу у прес-формі що підкреслює високу технологічність заявленого дюбеля з термоголовкою спрощує та здешевлює його виробництво. Виконання головної частини головки розпірного елемента у формі багатогранника, а також виконання верхньої розширеної ділянки та головки розпірного елемента із можливістю розташування у верхній розширеній ділянці головки розпірного елемента із утворенням зазору для встановлення на головці розпірного елемента інструмента для закручування або викручування підвищує зручність використання заявленого дюбеля, оскільки дозволяє регулювати положення розпірного елемента, встановленого у поздовжньому отворі кріпильного елемента, більш надійно закріпити його у встановленому положенні або вивільнити з поздовжнього отвору кріпильного елемента, наприклад у разі помилкового встановлення за допомогою відповідного інструмента. При цьому враховано те, що інструмент для закручування або викручування, наприклад торцевий гайковий ключ із внутрішнім багатогранником, переважно використовують для деталей багатогранної форми і виконують його робочу частину відповідно. В свою чергу заявлений дюбель з термоголовкою, встановлений у поверхні будівлі та теплоізоляційному матеріалі із надійною термоізоляцією поздовжнього отвору кріпильного елемента ефективно фіксує теплоізоляційний матеріал, оскільки виключається можливість його розхитування або втрати ним закріпленого положення у поверхні будівлі та теплоізоляційному матеріалі. Виконання головної частини головки розпірного елемента у формі шестигранника підвищує зручність використання заявленого дюбеля з термоголовкою, оскільки відповідає переважному виконанню торцевих гайкових ключів із внутрішнім шестигранником, що є загальним розповсюдженим стандартом для подібних інструментів та усуває необхідність у пошуку та використанні спеціальних інструментів, яких немає у широкому доступі. Виконання головки розпірного елемента з поліпропілену підвищує ефективність, технологічність заявленого дюбеля та надійність термоізоляції поздовжнього отвору кріпильного елемента, оскільки поліпропілен характеризується великою хімічною стійкістю, стійкістю до світла, вологи, низької та високої температури (фактично не змінює структуру у діапазоні температур від – 15 С до 176 С), механічних ушкоджень, наприклад ударів або стирання, не схильний до корозійного розтріскування. При цьому поліпропілен є відносно дешевим та нешкідливим для навколишнього середовища матеріалом, а виробництво виробів з нього не потребує складного обладнання, дорогих матеріалів, великих витрат електроенергії, праці та часу. Конструкція заявленого дюбеля з термоголовкою для фіксації теплоізоляційних матеріалів пояснюється наступними кресленнями: фіг. 1 – вигляд розпірного елемента заявленого дюбеля з термоголовкою для фіксації теплоізоляційних матеріалів у розрізі. 3 UA 121312 U 5 10 15 20 25 30 35 40 45 50 55 60 фіг. 2 – загальний вигляд кріпильного елемента заявленого дюбеля з термоголовкою для фіксації теплоізоляційних матеріалів. фіг. 3 – вигляд головної зони кріпильного елемента та вхідної частини поздовжнього отвору кріпильного елемента із встановленою у неї головкою розпірного елемента. На фіг. 1 зображений один з можливих, але не виключний варіант виконання розпірного елемента заявленого дюбеля з термоголовкою для фіксації теплоізоляційних матеріалів, який включає тіло розпірного елемента 2 та головку розпірного елемента 1, яка складається з головної частини 3, верхнього виступу 4 та нижнього виступу 5. У даному випадку термін "термоголовка", присутній у назві заявленої корисної моделі, є аналогічним за значенням та взаємозамінним із терміном "головка розпірного елемента" і використаний для підкреслення виконання головки розпірного елемента з термостійкого матеріалу та виконання нею термоізоляційної функції. Розпірний елемент заявленого дюбеля являє собою виріб продовгуватої форми, який включає дві основні складові – тіло 2 та головку 1. Розпірний елемент встановлюється в поздовжньому отворі кріпильного елемента з можливістю розміщення його головки 1 в головній зоні 6, а тіла 2 - в основній зоні 7 кріпильного елемента, при цьому основною функцією тіла 2 розмірного елемента є розпирання основної зони 7 кріпильного елемента для закріплення заявленого дюбеля у поверхні будівлі та теплоізоляційному матеріалі, а основною функцією головки 1 є термоізоляція поздовжнього отвору кріпильного елемента. Тіло розпірного елемента 2 являє собою виконаний з металу та жорстко з'єднаний з головкою1 розпірного елемента продовгуватий конструктивний елемент циліндричної форми, один з кінців якого, не з'єднаний з головкою 1 розпірного елемента, виконаний загостреним. Незагострений кінець тіла 2 розпірного елемента може бути виконаний у вигляді шляпки або фланця для більш надійного з'єднання з головкою 1 розпірного елемента 1, як це показано на Фіг. 1. Головка 1 розпірного елемента (термоголовка) являє собою конструктивний елемент, який виконаний з термоізоляційного термостійкого та ударостійкого полімерного матеріалу, та виконана із нижнім 5 та верхнім 4 виступами, які виконані з можливістю щільного прилягання до нижньої 16 та середньої 15 розширених ділянок відповідно, та головною частиною 3, яка має форму багатогранника. У переважному варіанті виконання головна частина 3 має форму шестигранника, проте може мати форму паралелепіпеда, призми або іншу подібну форму. Головка 1 розпірного елемента (термоголовка) може бути виконана з ізотактичного поліпропілену, полібутилену та інших подібних матеріалів. При цьому верхня розширена ділянка 14 та головка 1 розпірного елемента виконані із можливістю розташування у верхній розширеній ділянці 14 головки 1 розпірного елемента із утворенням зазору для встановлення на головці 1 розпірного елемента інструмента для закручування або викручування, як це показано на фіг. 3. У зображеному варіанті виконання верхній виступ 4 та нижній виступ 5 мають циліндричну форму та виконані як одне ціле з головною частиною 3 головки 1 розпірного елемента. На фіг. 2 зображений один з можливих, але не виключний варіант виконання кріпильного елемента заявленого дюбеля з термоголовкою, який виконаний з полімерного матеріалу з наскрізним поздовжнім отвором (на кресленні не показаний), який виконаний із вхідною частиною та основною частиною та включає головну зону 6 з притискним диском 8 і основну зону 7, виконану у вигляді стрижня. Кріпильний елемент може бути виконаний з додатковими конструктивними елементами, які відповідають функціональному призначенню кріпильного елемента, роблять його використання більш ефективним і призначені, наприклад, для більш надійного закріплення головної зони 6 та основної зони 7 в отворі у поверхні будівлі та теплоізоляційному матеріалі, підвищення стійкості кріпильного елемента до навантажень тощо. Так у зображеному на фіг. 2 варіанті виконання кріпильного елемента заявленого дюбеля головна зона 6 виконана із ребрами жорсткості 9, а основна зона 7 виконана із радіальними ущільненнями 11, конусно-циліндричними анкерними виступами 12, розташованими рядами симетрично з двох сторін основної зони 7 кріпильного елемента, відхиленими назовні заклинювально-блокувальними елеронами 13 та із двома поздовжніми наскрізними пазами 10 (один з яких на кресленні не показаний). Наскрізний поздовжній отвір кріпильного елемента виконаний із вхідною та основною частиною, які розташовані у головній зоні 6 та основній зоні 7 кріпильного елемента відповідно. Вхідна частина поздовжнього отвору кріпильного елемента містить послідовно виконані нижню 16, середню 15 та верхню 14 розширені ділянки із різними діаметрами поздовжнього отвору, на нижній розширеній ділянці 16, сполученій з основною частиною 17, повздовжній отвір має більший діаметр, ніж на основній частині 17, на середній розширеній ділянці 15 повздовжній 4 UA 121312 U 5 10 15 20 25 30 35 40 45 50 55 60 отвір має більший діаметр, ніж на нижній розширеній ділянці 16, а на верхній розширеній ділянці 14 повздовжній отвір має більший діаметр, ніж на середній розширеній ділянці 15. Заявлений дюбель з термоголовкою для фіксації теплоізоляційних матеріалів використовують наступним чином. Для кріплення теплоізоляційного матеріалу, наприклад теплоізоляційної плити з пінополістиролу, на поверхні утеплюваної будівлі, переважно на стіні, спочатку виконують каліброване заглиблення під притискний диск 8 утримуючого елемента заявленого дюбеля з термоголовкою відповідно до розмітки на стіні, після чого виконують монтажний отвір необхідної глибини. Потім основну зону 7 та головну зону 6 кріпильного елемента заявленого дюбеля, за виключенням притискного диска 8, встановлюють у виконаний монтажний отвір, при цьому притискний диск 8 орієнтують урівень із зовнішньою поверхнею теплоізоляційної плити. Для подальшого закріплення в повздовжній отвір кріпильного елемента заявленого дюбеля з термоголовкою вставляють тіло 2 розпірного елемента і за допомогою торцевого гайкового ключа із внутрішнім багатогранником або іншого подібного пристрою закручують розпірний елемент у поздовжній отвір до повного входження тіла 2 в основну частину 17 поздовжнього отвору, нижнього виступу 5 головки 1 у нижню розширену ділянку 16 вхідної частини поздовжнього отвору, верхнього виступу 4 головки 1 у середню розширену ділянку 15 вхідної частини поздовжнього отвору 17, а головної частини 3 головки 1 у верхню розширену ділянку 14 вхідної частини поздовжнього отвору. При цьому під тиском тіла 1 розпірного елемента половини кінцевої частини основної зони 7 кріпильного елемента, розділені наскрізними поздовжніми пазами 10 розширюються, таким чином конусно-циліндричні анкерні виступи 12 із заклинювально-блокувальними елеронами 13 входять у контакт із внутрішньою поверхнею монтажного отвору. Завдяки конструктивним елементам, які виконуються на головній зоні 6 та основній зоні 7 кріпильного елемента заявленого дюбеля, наприклад таким, які показані на вищенаведених зображеннях, заявлений дюбель після встановлення у монтажному отворі закріплюється у поверхні будівлі та теплоізоляційному матеріалі, а голова 1 розпірного елемента здійснює надійну термоізоляцію поздовжнього отвору. У разі виникнення потреби у вивільненні розпірного елемента з поздовжнього отвору, на головці 1 розпірного елемента, завдяки утвореному зазору між головкою 1 розпірного елемента та поверхнею верхньої розширеної ділянки 14, встановлюють інструмент для закручування або викручування та здійснюють викручування розпірного елемента. Таким чином заявлений дюбель з термоголовкою для фіксації теплоізоляційних матеріалів має вдосконалену, порівняно з аналогами, конструкцію голови розпірного елемента, головної зони кріпильного елемента відповідно та характеризується підвищеною ефективністю, зручністю та простотою використання, що робить заявлений дюбель з термокришкою ефективним інструментом для проведення теплоізоляційних або інших подібних будівельних робіт. При цьому підвищена технологічність заявленого дюбеля усуває потребу у складних виробничих процесах, залученні додаткових матеріалів, великій витраті часу та енергії на виробництво заявленого дюбеля з термокришкою, що впливає на його невелику вартість і робить його доступним для широкого кола споживачів. В існуючих джерелах патентної та науково-технічної інформації не виявлений дюбель з термоголовкою для теплоізоляційних матеріалів, який має заявлену сукупність суттєвих ознак, тому представлене технічне рішення відповідає критерію "новизна". Запропоноване технічне рішення є промислово придатним, оскільки не містить у своєму складі жодних конструктивних елементів чи матеріалів, які неможливо відтворити на сучасному етапі розвитку техніки в умовах промислового виробництва. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Дюбель з термоголовкою для фіксації теплоізоляційних матеріалів, що включає полімерний кріпильний елемент з наскрізним поздовжнім отвором, головною зоною з притискним диском і основною зоною, виконаною у вигляді стрижня, а також розпірний елемент, що включає головку та тіло і встановлюється в поздовжньому отворі кріпильного елемента з можливістю розташування його головки в головний зоні, а тіла - в основній зоні кріпильного елемента, який відрізняється тим, що поздовжній отвір кріпильного елемента виконаний із вхідною частиною та основною частиною, вхідна частина містить послідовно виконані нижню, середню та верхню розширені ділянки із різними діаметрами поздовжнього отвору, на нижній розширеній ділянці, сполученій з основною частиною, повздовжній отвір має більший діаметр, ніж на основній 5 UA 121312 U 5 10 частині, на середній розширеній ділянці повздовжній отвір має більший діаметр, ніж на нижній розширеній ділянці, а на верхній розширеній ділянці повздовжній отвір має більший діаметр, ніж на середній розширеній ділянці, головка розпірного елемента виконана з термоізоляційного термостійкого та ударостійкого полімерного матеріалу, та виконана із нижнім та верхнім виступами, які виконані з можливістю щільного прилягання до нижньої та середньої розширених ділянок відповідно, та головною частиною, яка має форму багатогранника, при цьому верхня розширена ділянка та головка розпірного елемента виконані із можливістю розташування у верхній розширеній ділянці головки розпірного елемента із утворенням зазору для встановлення на головці розпірного елемента інструмента для закручування або викручування. 2. Дюбель з термоголовкою для фіксації теплоізоляційних матеріалів за п. 1, який відрізняється тим, що головна частина головки розпірного елемента має форму шестигранника. 3. Дюбель з термоголовкою для фіксації теплоізоляційних матеріалів за п. 1, який відрізняється тим, що головка розпірного елемента виконана з поліпропілену. 6 UA 121312 U 7 UA 121312 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
