Система алюмінієвих профілів для складання дверних конструкцій

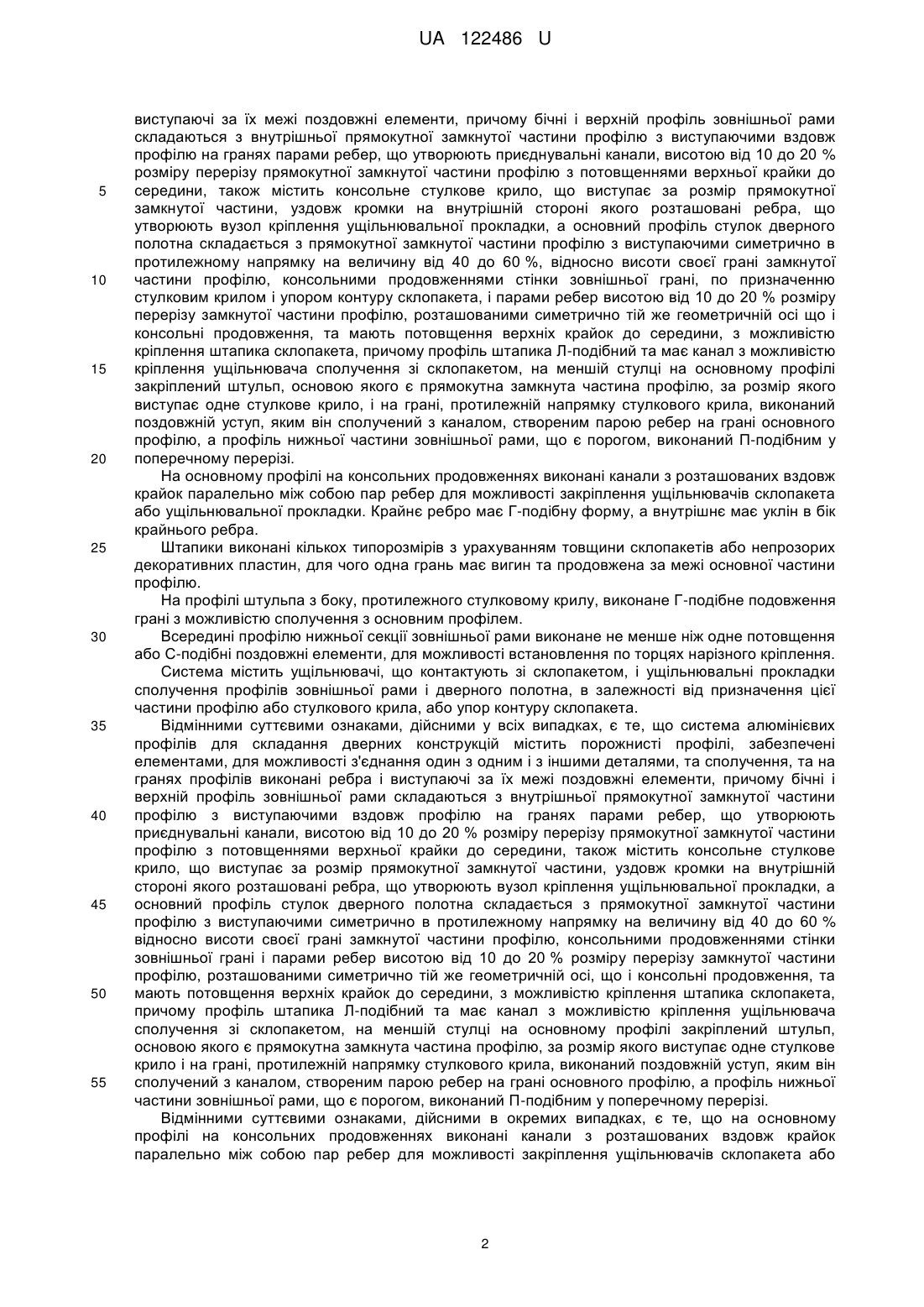

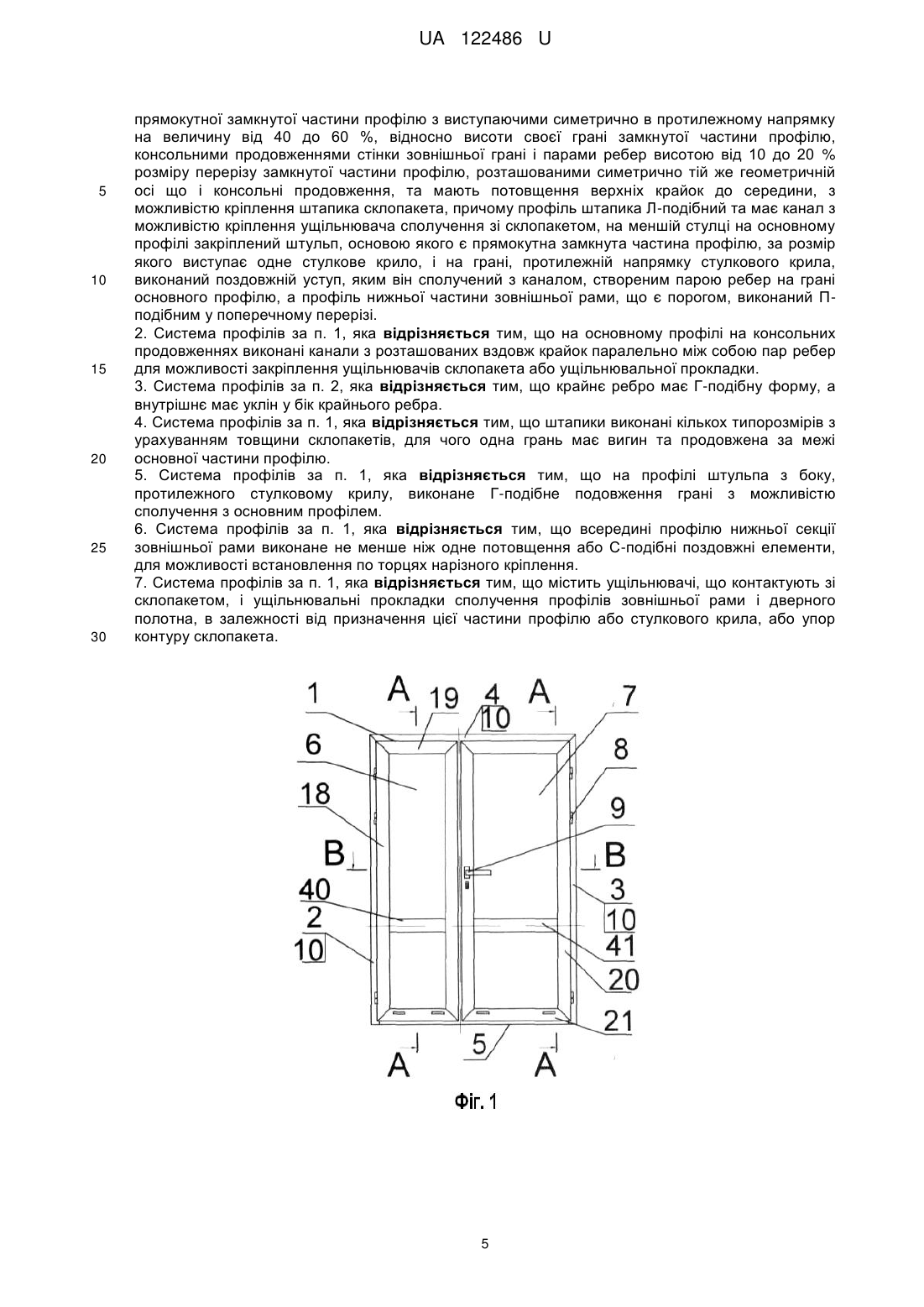

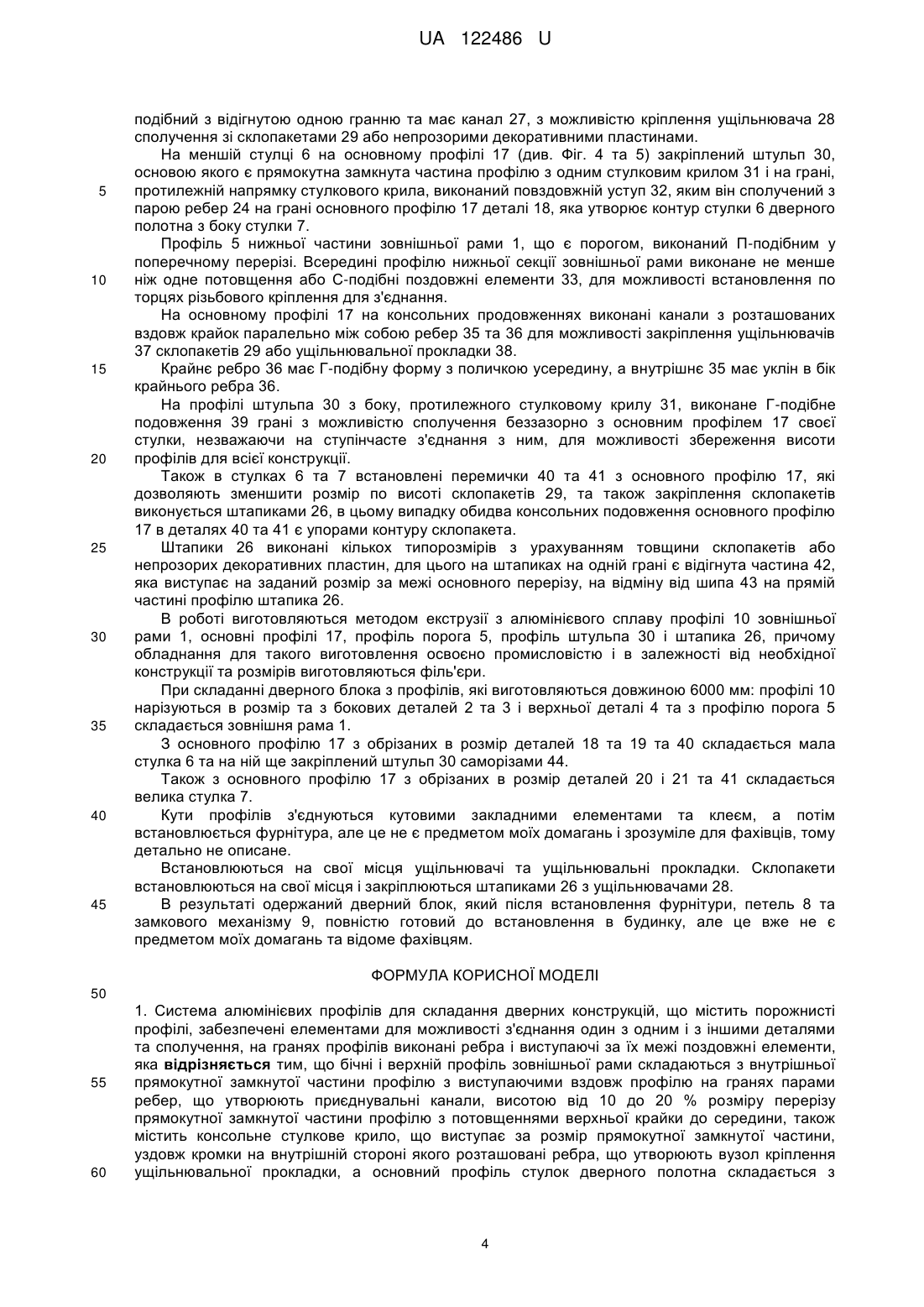

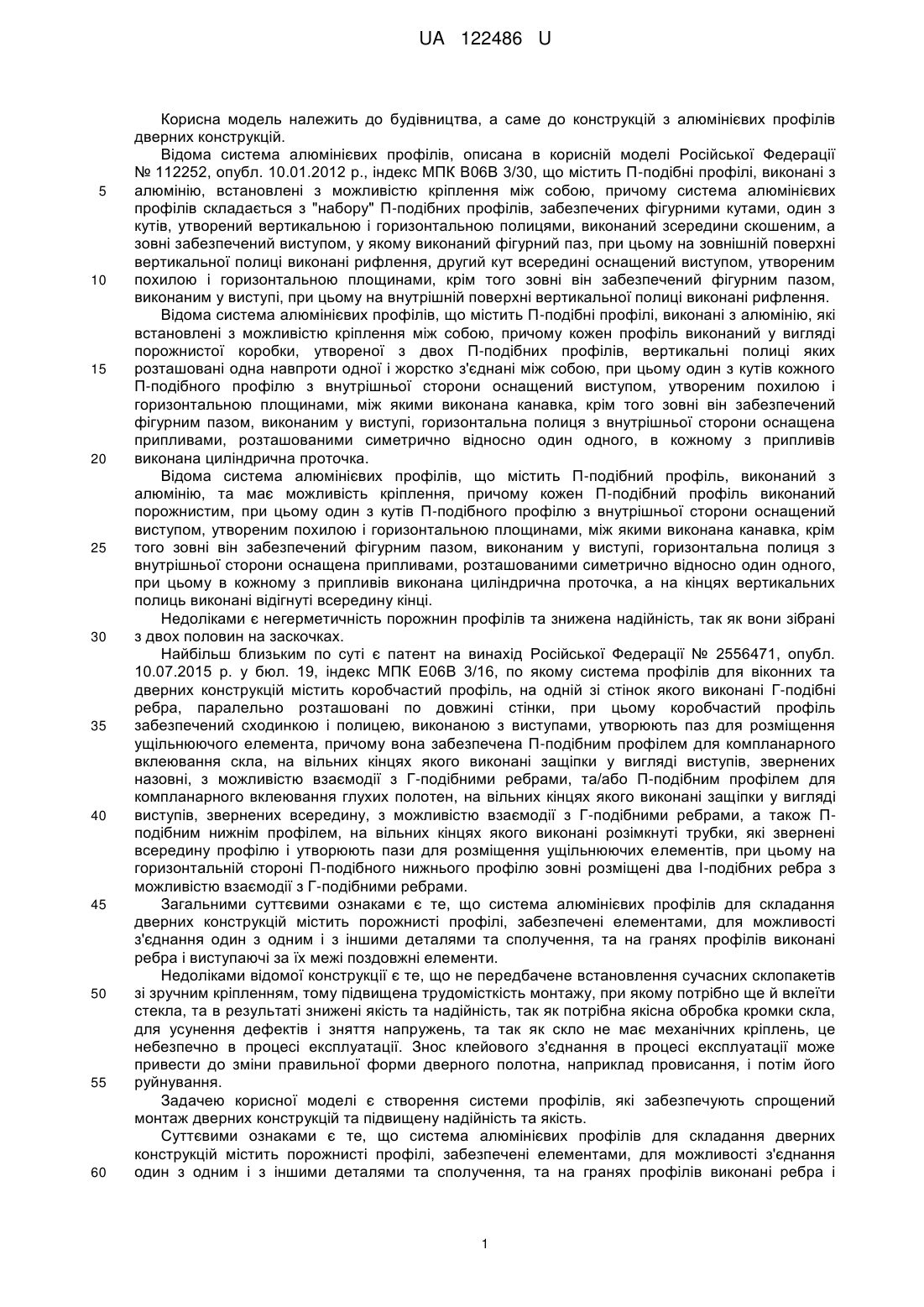

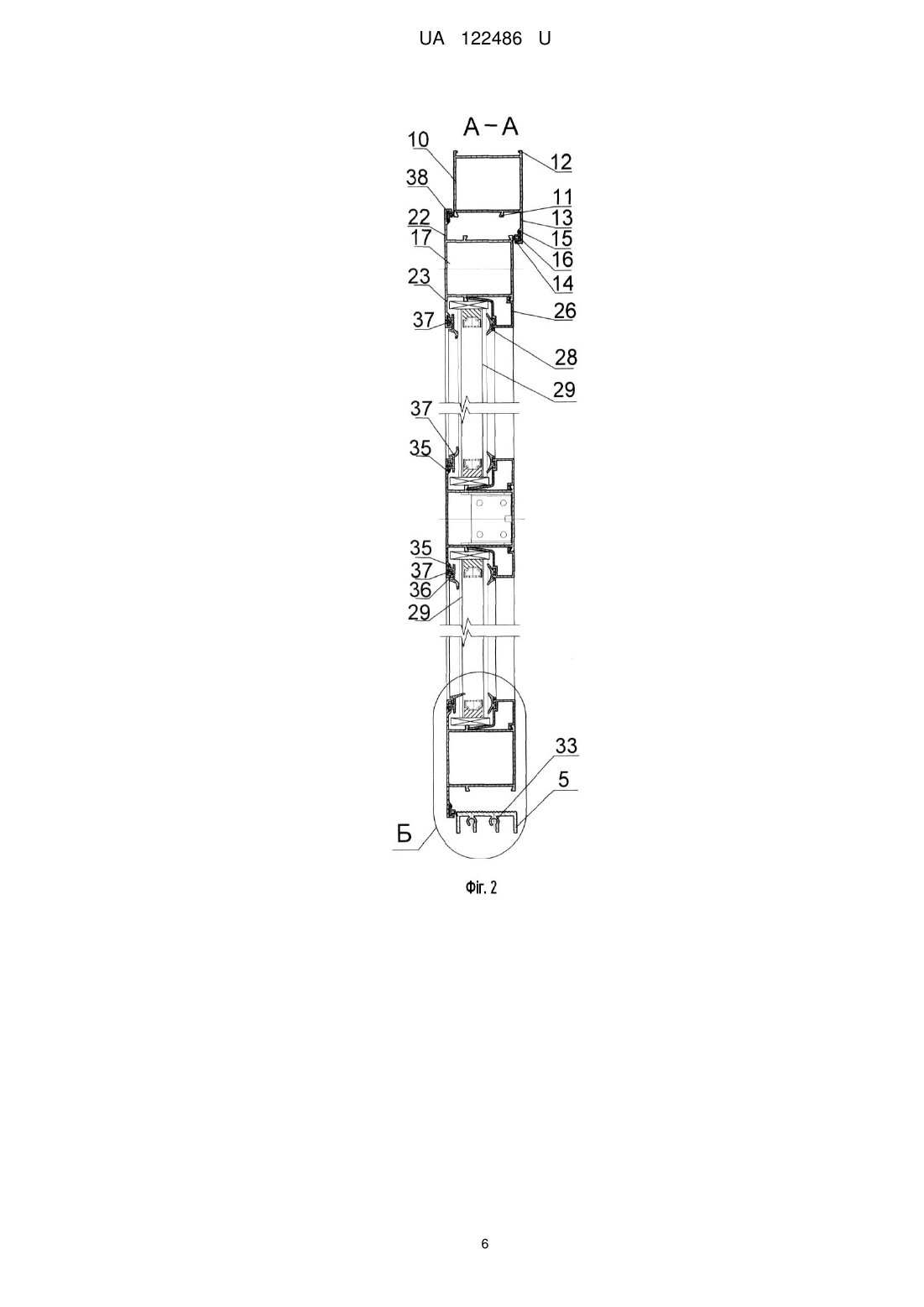

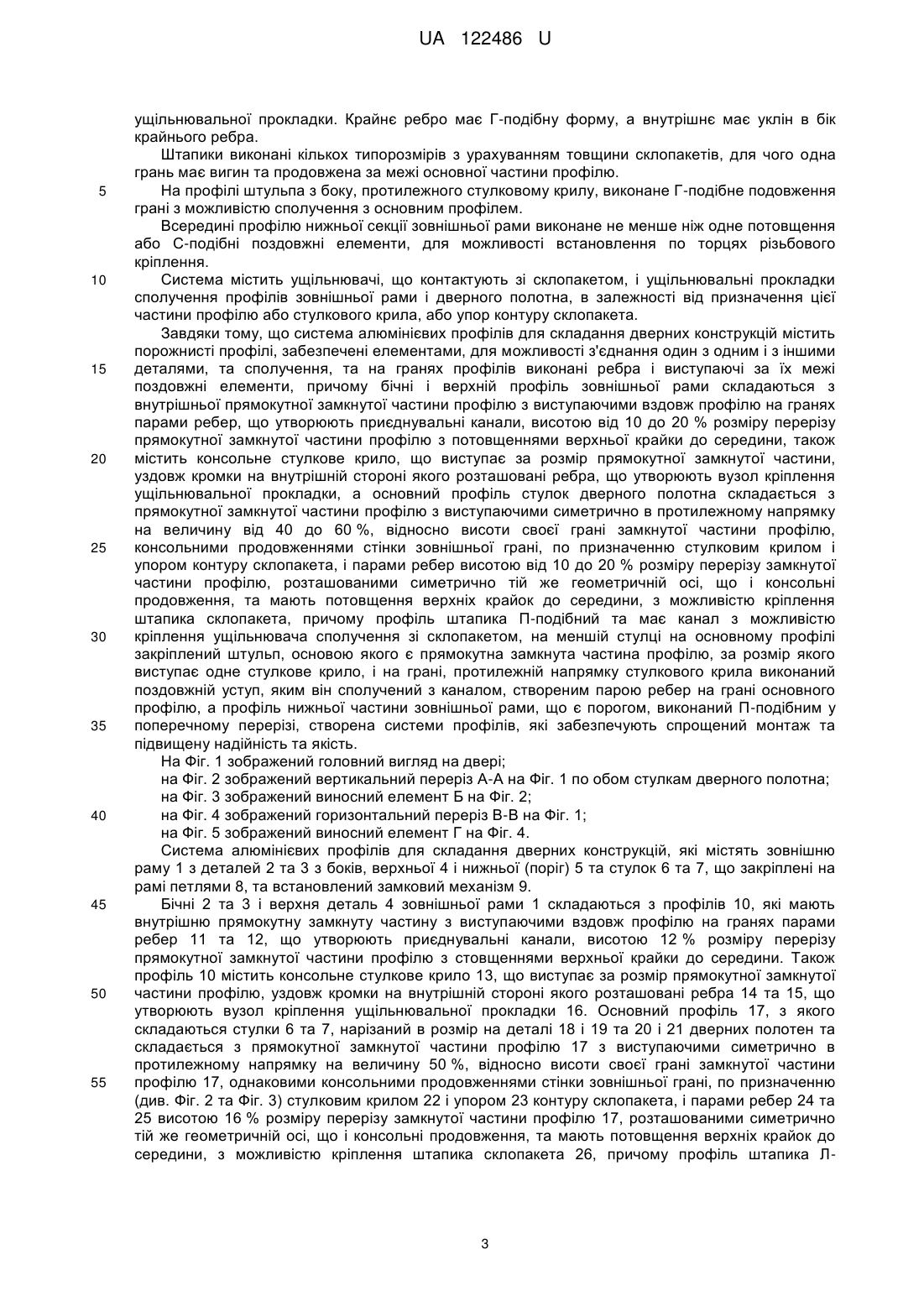

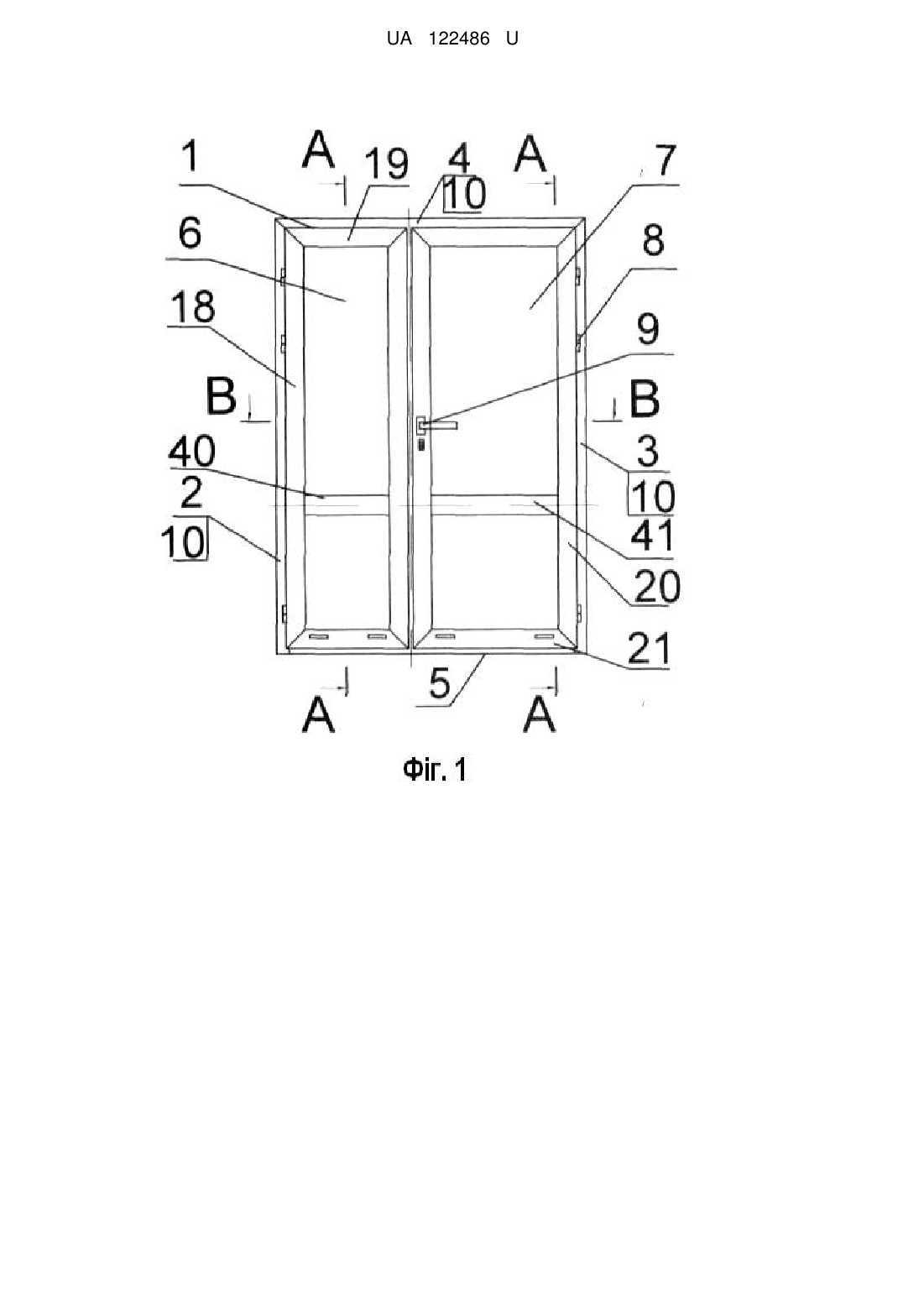

Реферат: Система алюмінієвих профілів для складання дверних конструкцій містить порожнисті профілі, забезпечені елементами для можливості з'єднання один з одним і з іншими деталями, та сполучення. На гранях профілів виконані ребра і виступаючі за їх межі поздовжні елементи. При цьому бічні і верхній профіль зовнішньої рами складаються з внутрішньої прямокутної замкнутої частини профілю з виступаючими вздовж профілю на гранях парами ребер, що утворюють приєднувальні канали. Також містить консольне стулкове крило, що виступає за розмір прямокутної замкнутої частини, уздовж кромки на внутрішній стороні якого розташовані ребра, що утворюють вузол кріплення ущільнювальної прокладки. Основний профіль стулок дверного полотна складається з прямокутної замкнутої частини профілю з виступаючими симетрично в протилежному напрямку відносно висоти своєї грані замкнутої частини профілю консольними продовженнями стінки зовнішньої грані і парами ребер, розташованими симетрично тій же геометричній осі що і консольні продовження, та мають потовщення верхніх крайок до середини, з можливістю кріплення штапика склопакета. При цьому профіль штапика Л-подібний та має канал з можливістю кріплення ущільнювача сполучення зі склопакетом. На меншій стулці на основному профілі закріплений штульп, основою якого є прямокутна замкнута частина профілю, за розмір якого виступає одне стулкове крило, і на грані, протилежній напрямку стулкового крила, виконаний поздовжній уступ, яким він сполучений з каналом, створеним парою ребер на грані основного профілю. Профіль нижньої частини зовнішньої рами, що є порогом, виконаний П-подібним у поперечному перерізі. UA 122486 U (54) СИСТЕМА АЛЮМІНІЄВИХ ПРОФІЛІВ ДЛЯ СКЛАДАННЯ ДВЕРНИХ КОНСТРУКЦІЙ UA 122486 U UA 122486 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, а саме до конструкцій з алюмінієвих профілів дверних конструкцій. Відома система алюмінієвих профілів, описана в корисній моделі Російської Федерації № 112252, опубл. 10.01.2012 р., індекс МПК В06В 3/30, що містить П-подібні профілі, виконані з алюмінію, встановлені з можливістю кріплення між собою, причому система алюмінієвих профілів складається з "набору" П-подібних профілів, забезпечених фігурними кутами, один з кутів, утворений вертикальною і горизонтальною полицями, виконаний зсередини скошеним, а зовні забезпечений виступом, у якому виконаний фігурний паз, при цьому на зовнішній поверхні вертикальної полиці виконані рифлення, другий кут всередині оснащений виступом, утвореним похилою і горизонтальною площинами, крім того зовні він забезпечений фігурним пазом, виконаним у виступі, при цьому на внутрішній поверхні вертикальної полиці виконані рифлення. Відома система алюмінієвих профілів, що містить П-подібні профілі, виконані з алюмінію, які встановлені з можливістю кріплення між собою, причому кожен профіль виконаний у вигляді порожнистої коробки, утвореної з двох П-подібних профілів, вертикальні полиці яких розташовані одна навпроти одної і жорстко з'єднані між собою, при цьому один з кутів кожного П-подібного профілю з внутрішньої сторони оснащений виступом, утвореним похилою і горизонтальною площинами, між якими виконана канавка, крім того зовні він забезпечений фігурним пазом, виконаним у виступі, горизонтальна полиця з внутрішньої сторони оснащена припливами, розташованими симетрично відносно один одного, в кожному з припливів виконана циліндрична проточка. Відома система алюмінієвих профілів, що містить П-подібний профіль, виконаний з алюмінію, та має можливість кріплення, причому кожен П-подібний профіль виконаний порожнистим, при цьому один з кутів П-подібного профілю з внутрішньої сторони оснащений виступом, утвореним похилою і горизонтальною площинами, між якими виконана канавка, крім того зовні він забезпечений фігурним пазом, виконаним у виступі, горизонтальна полиця з внутрішньої сторони оснащена припливами, розташованими симетрично відносно один одного, при цьому в кожному з припливів виконана циліндрична проточка, а на кінцях вертикальних полиць виконані відігнуті всередину кінці. Недоліками є негерметичність порожнин профілів та знижена надійність, так як вони зібрані з двох половин на заскочках. Найбільш близьким по суті є патент на винахід Російської Федерації № 2556471, опубл. 10.07.2015 р. у бюл. 19, індекс МПК Е06В 3/16, по якому система профілів для віконних та дверних конструкцій містить коробчастий профіль, на одній зі стінок якого виконані Г-подібні ребра, паралельно розташовані по довжині стінки, при цьому коробчастий профіль забезпечений сходинкою і полицею, виконаною з виступами, утворюють паз для розміщення ущільнюючого елемента, причому вона забезпечена П-подібним профілем для компланарного вклеювання скла, на вільних кінцях якого виконані защіпки у вигляді виступів, звернених назовні, з можливістю взаємодії з Г-подібними ребрами, та/або П-подібним профілем для компланарного вклеювання глухих полотен, на вільних кінцях якого виконані защіпки у вигляді виступів, звернених всередину, з можливістю взаємодії з Г-подібними ребрами, а також Пподібним нижнім профілем, на вільних кінцях якого виконані розімкнуті трубки, які звернені всередину профілю і утворюють пази для розміщення ущільнюючих елементів, при цьому на горизонтальній стороні П-подібного нижнього профілю зовні розміщені два І-подібних ребра з можливістю взаємодії з Г-подібними ребрами. Загальними суттєвими ознаками є те, що система алюмінієвих профілів для складання дверних конструкцій містить порожнисті профілі, забезпечені елементами, для можливості з'єднання один з одним і з іншими деталями та сполучення, та на гранях профілів виконані ребра і виступаючі за їх межі поздовжні елементи. Недоліками відомої конструкції є те, що не передбачене встановлення сучасних склопакетів зі зручним кріпленням, тому підвищена трудомісткість монтажу, при якому потрібно ще й вклеїти стекла, та в результаті знижені якість та надійність, так як потрібна якісна обробка кромки скла, для усунення дефектів і зняття напружень, та так як скло не має механічних кріплень, це небезпечно в процесі експлуатації. Знос клейового з'єднання в процесі експлуатації може привести до зміни правильної форми дверного полотна, наприклад провисання, і потім його руйнування. Задачею корисної моделі є створення системи профілів, які забезпечують спрощений монтаж дверних конструкцій та підвищену надійність та якість. Суттєвими ознаками є те, що система алюмінієвих профілів для складання дверних конструкцій містить порожнисті профілі, забезпечені елементами, для можливості з'єднання один з одним і з іншими деталями та сполучення, та на гранях профілів виконані ребра і 1 UA 122486 U 5 10 15 20 25 30 35 40 45 50 55 виступаючі за їх межі поздовжні елементи, причому бічні і верхній профіль зовнішньої рами складаються з внутрішньої прямокутної замкнутої частини профілю з виступаючими вздовж профілю на гранях парами ребер, що утворюють приєднувальні канали, висотою від 10 до 20 % розміру перерізу прямокутної замкнутої частини профілю з потовщеннями верхньої крайки до середини, також містить консольне стулкове крило, що виступає за розмір прямокутної замкнутої частини, уздовж кромки на внутрішній стороні якого розташовані ребра, що утворюють вузол кріплення ущільнювальної прокладки, а основний профіль стулок дверного полотна складається з прямокутної замкнутої частини профілю з виступаючими симетрично в протилежному напрямку на величину від 40 до 60 %, відносно висоти своєї грані замкнутої частини профілю, консольними продовженнями стінки зовнішньої грані, по призначенню стулковим крилом і упором контуру склопакета, і парами ребер висотою від 10 до 20 % розміру перерізу замкнутої частини профілю, розташованими симетрично тій же геометричній осі що і консольні продовження, та мають потовщення верхніх крайок до середини, з можливістю кріплення штапика склопакета, причому профіль штапика Л-подібний та має канал з можливістю кріплення ущільнювача сполучення зі склопакетом, на меншій стулці на основному профілі закріплений штульп, основою якого є прямокутна замкнута частина профілю, за розмір якого виступає одне стулкове крило, і на грані, протилежній напрямку стулкового крила, виконаний поздовжній уступ, яким він сполучений з каналом, створеним парою ребер на грані основного профілю, а профіль нижньої частини зовнішньої рами, що є порогом, виконаний П-подібним у поперечному перерізі. На основному профілі на консольних продовженнях виконані канали з розташованих вздовж крайок паралельно між собою пар ребер для можливості закріплення ущільнювачів склопакета або ущільнювальної прокладки. Крайнє ребро має Г-подібну форму, а внутрішнє має уклін в бік крайнього ребра. Штапики виконані кількох типорозмірів з урахуванням товщини склопакетів або непрозорих декоративних пластин, для чого одна грань має вигин та продовжена за межі основної частини профілю. На профілі штульпа з боку, протилежного стулковому крилу, виконане Г-подібне подовження грані з можливістю сполучення з основним профілем. Всередині профілю нижньої секції зовнішньої рами виконане не менше ніж одне потовщення або С-подібні поздовжні елементи, для можливості встановлення по торцях нарізного кріплення. Система містить ущільнювачі, що контактують зі склопакетом, і ущільнювальні прокладки сполучення профілів зовнішньої рами і дверного полотна, в залежності від призначення цієї частини профілю або стулкового крила, або упор контуру склопакета. Відмінними суттєвими ознаками, дійсними у всіх випадках, є те, що система алюмінієвих профілів для складання дверних конструкцій містить порожнисті профілі, забезпечені елементами, для можливості з'єднання один з одним і з іншими деталями, та сполучення, та на гранях профілів виконані ребра і виступаючі за їх межі поздовжні елементи, причому бічні і верхній профіль зовнішньої рами складаються з внутрішньої прямокутної замкнутої частини профілю з виступаючими вздовж профілю на гранях парами ребер, що утворюють приєднувальні канали, висотою від 10 до 20 % розміру перерізу прямокутної замкнутої частини профілю з потовщеннями верхньої крайки до середини, також містить консольне стулкове крило, що виступає за розмір прямокутної замкнутої частини, уздовж кромки на внутрішній стороні якого розташовані ребра, що утворюють вузол кріплення ущільнювальної прокладки, а основний профіль стулок дверного полотна складається з прямокутної замкнутої частини профілю з виступаючими симетрично в протилежному напрямку на величину від 40 до 60 % відносно висоти своєї грані замкнутої частини профілю, консольними продовженнями стінки зовнішньої грані і парами ребер висотою від 10 до 20 % розміру перерізу замкнутої частини профілю, розташованими симетрично тій же геометричній осі, що і консольні продовження, та мають потовщення верхніх крайок до середини, з можливістю кріплення штапика склопакета, причому профіль штапика Л-подібний та має канал з можливістю кріплення ущільнювача сполучення зі склопакетом, на меншій стулці на основному профілі закріплений штульп, основою якого є прямокутна замкнута частина профілю, за розмір якого виступає одне стулкове крило і на грані, протилежній напрямку стулкового крила, виконаний поздовжній уступ, яким він сполучений з каналом, створеним парою ребер на грані основного профілю, а профіль нижньої частини зовнішньої рами, що є порогом, виконаний П-подібним у поперечному перерізі. Відмінними суттєвими ознаками, дійсними в окремих випадках, є те, що на основному профілі на консольних продовженнях виконані канали з розташованих вздовж крайок паралельно між собою пар ребер для можливості закріплення ущільнювачів склопакета або 2 UA 122486 U 5 10 15 20 25 30 35 40 45 50 55 ущільнювальної прокладки. Крайнє ребро має Г-подібну форму, а внутрішнє має уклін в бік крайнього ребра. Штапики виконані кількох типорозмірів з урахуванням товщини склопакетів, для чого одна грань має вигин та продовжена за межі основної частини профілю. На профілі штульпа з боку, протилежного стулковому крилу, виконане Г-подібне подовження грані з можливістю сполучення з основним профілем. Всередині профілю нижньої секції зовнішньої рами виконане не менше ніж одне потовщення або С-подібні поздовжні елементи, для можливості встановлення по торцях різьбового кріплення. Система містить ущільнювачі, що контактують зі склопакетом, і ущільнювальні прокладки сполучення профілів зовнішньої рами і дверного полотна, в залежності від призначення цієї частини профілю або стулкового крила, або упор контуру склопакета. Завдяки тому, що система алюмінієвих профілів для складання дверних конструкцій містить порожнисті профілі, забезпечені елементами, для можливості з'єднання один з одним і з іншими деталями, та сполучення, та на гранях профілів виконані ребра і виступаючі за їх межі поздовжні елементи, причому бічні і верхній профіль зовнішньої рами складаються з внутрішньої прямокутної замкнутої частини профілю з виступаючими вздовж профілю на гранях парами ребер, що утворюють приєднувальні канали, висотою від 10 до 20 % розміру перерізу прямокутної замкнутої частини профілю з потовщеннями верхньої крайки до середини, також містить консольне стулкове крило, що виступає за розмір прямокутної замкнутої частини, уздовж кромки на внутрішній стороні якого розташовані ребра, що утворюють вузол кріплення ущільнювальної прокладки, а основний профіль стулок дверного полотна складається з прямокутної замкнутої частини профілю з виступаючими симетрично в протилежному напрямку на величину від 40 до 60 %, відносно висоти своєї грані замкнутої частини профілю, консольними продовженнями стінки зовнішньої грані, по призначенню стулковим крилом і упором контуру склопакета, і парами ребер висотою від 10 до 20 % розміру перерізу замкнутої частини профілю, розташованими симетрично тій же геометричній осі, що і консольні продовження, та мають потовщення верхніх крайок до середини, з можливістю кріплення штапика склопакета, причому профіль штапика П-подібний та має канал з можливістю кріплення ущільнювача сполучення зі склопакетом, на меншій стулці на основному профілі закріплений штульп, основою якого є прямокутна замкнута частина профілю, за розмір якого виступає одне стулкове крило, і на грані, протилежній напрямку стулкового крила виконаний поздовжній уступ, яким він сполучений з каналом, створеним парою ребер на грані основного профілю, а профіль нижньої частини зовнішньої рами, що є порогом, виконаний П-подібним у поперечному перерізі, створена системи профілів, які забезпечують спрощений монтаж та підвищену надійність та якість. На Фіг. 1 зображений головний вигляд на двері; на Фіг. 2 зображений вертикальний переріз А-А на Фіг. 1 по обом стулкам дверного полотна; на Фіг. 3 зображений виносний елемент Б на Фіг. 2; на Фіг. 4 зображений горизонтальний переріз В-В на Фіг. 1; на Фіг. 5 зображений виносний елемент Г на Фіг. 4. Система алюмінієвих профілів для складання дверних конструкцій, які містять зовнішню раму 1 з деталей 2 та 3 з боків, верхньої 4 і нижньої (поріг) 5 та стулок 6 та 7, що закріплені на рамі петлями 8, та встановлений замковий механізм 9. Бічні 2 та 3 і верхня деталь 4 зовнішньої рами 1 складаються з профілів 10, які мають внутрішню прямокутну замкнуту частину з виступаючими вздовж профілю на гранях парами ребер 11 та 12, що утворюють приєднувальні канали, висотою 12 % розміру перерізу прямокутної замкнутої частини профілю з стовщеннями верхньої крайки до середини. Також профіль 10 містить консольне стулкове крило 13, що виступає за розмір прямокутної замкнутої частини профілю, уздовж кромки на внутрішній стороні якого розташовані ребра 14 та 15, що утворюють вузол кріплення ущільнювальної прокладки 16. Основний профіль 17, з якого складаються стулки 6 та 7, нарізаний в розмір на деталі 18 і 19 та 20 і 21 дверних полотен та складається з прямокутної замкнутої частини профілю 17 з виступаючими симетрично в протилежному напрямку на величину 50 %, відносно висоти своєї грані замкнутої частини профілю 17, однаковими консольними продовженнями стінки зовнішньої грані, по призначенню (див. Фіг. 2 та Фіг. 3) стулковим крилом 22 і упором 23 контуру склопакета, і парами ребер 24 та 25 висотою 16 % розміру перерізу замкнутої частини профілю 17, розташованими симетрично тій же геометричній осі, що і консольні продовження, та мають потовщення верхніх крайок до середини, з можливістю кріплення штапика склопакета 26, причому профіль штапика Л 3 UA 122486 U 5 10 15 20 25 30 35 40 45 подібний з відігнутою одною гранню та має канал 27, з можливістю кріплення ущільнювача 28 сполучення зі склопакетами 29 або непрозорими декоративними пластинами. На меншій стулці 6 на основному профілі 17 (див. Фіг. 4 та 5) закріплений штульп 30, основою якого є прямокутна замкнута частина профілю з одним стулковим крилом 31 і на грані, протилежній напрямку стулкового крила, виконаний повздовжній уступ 32, яким він сполучений з парою ребер 24 на грані основного профілю 17 деталі 18, яка утворює контур стулки 6 дверного полотна з боку стулки 7. Профіль 5 нижньої частини зовнішньої рами 1, що є порогом, виконаний П-подібним у поперечному перерізі. Всередині профілю нижньої секції зовнішньої рами виконане не менше ніж одне потовщення або С-подібні поздовжні елементи 33, для можливості встановлення по торцях різьбового кріплення для з'єднання. На основному профілі 17 на консольних продовженнях виконані канали з розташованих вздовж крайок паралельно між собою ребер 35 та 36 для можливості закріплення ущільнювачів 37 склопакетів 29 або ущільнювальної прокладки 38. Крайнє ребро 36 має Г-подібну форму з поличкою усередину, а внутрішнє 35 має уклін в бік крайнього ребра 36. На профілі штульпа 30 з боку, протилежного стулковому крилу 31, виконане Г-подібне подовження 39 грані з можливістю сполучення беззазорно з основним профілем 17 своєї стулки, незважаючи на ступінчасте з'єднання з ним, для можливості збереження висоти профілів для всієї конструкції. Також в стулках 6 та 7 встановлені перемички 40 та 41 з основного профілю 17, які дозволяють зменшити розмір по висоті склопакетів 29, та також закріплення склопакетів виконується штапиками 26, в цьому випадку обидва консольних подовження основного профілю 17 в деталях 40 та 41 є упорами контуру склопакета. Штапики 26 виконані кількох типорозмірів з урахуванням товщини склопакетів або непрозорих декоративних пластин, для цього на штапиках на одній грані є відігнута частина 42, яка виступає на заданий розмір за межі основного перерізу, на відміну від шипа 43 на прямій частині профілю штапика 26. В роботі виготовляються методом екструзії з алюмінієвого сплаву профілі 10 зовнішньої рами 1, основні профілі 17, профіль порога 5, профіль штульпа 30 і штапика 26, причому обладнання для такого виготовлення освоєно промисловістю і в залежності від необхідної конструкції та розмірів виготовляються філь'єри. При складанні дверного блока з профілів, які виготовляються довжиною 6000 мм: профілі 10 нарізуються в розмір та з бокових деталей 2 та 3 і верхньої деталі 4 та з профілю порога 5 складається зовнішня рама 1. З основного профілю 17 з обрізаних в розмір деталей 18 та 19 та 40 складається мала стулка 6 та на ній ще закріплений штульп 30 саморізами 44. Також з основного профілю 17 з обрізаних в розмір деталей 20 і 21 та 41 складається велика стулка 7. Кути профілів з'єднуються кутовими закладними елементами та клеєм, а потім встановлюється фурнітура, але це не є предметом моїх домагань і зрозуміле для фахівців, тому детально не описане. Встановлюються на свої місця ущільнювачі та ущільнювальні прокладки. Склопакети встановлюються на свої місця і закріплюються штапиками 26 з ущільнювачами 28. В результаті одержаний дверний блок, який після встановлення фурнітури, петель 8 та замкового механізму 9, повністю готовий до встановлення в будинку, але це вже не є предметом моїх домагань та відоме фахівцям. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Система алюмінієвих профілів для складання дверних конструкцій, що містить порожнисті профілі, забезпечені елементами для можливості з'єднання один з одним і з іншими деталями та сполучення, на гранях профілів виконані ребра і виступаючі за їх межі поздовжні елементи, яка відрізняється тим, що бічні і верхній профіль зовнішньої рами складаються з внутрішньої прямокутної замкнутої частини профілю з виступаючими вздовж профілю на гранях парами ребер, що утворюють приєднувальні канали, висотою від 10 до 20 % розміру перерізу прямокутної замкнутої частини профілю з потовщеннями верхньої крайки до середини, також містить консольне стулкове крило, що виступає за розмір прямокутної замкнутої частини, уздовж кромки на внутрішній стороні якого розташовані ребра, що утворюють вузол кріплення ущільнювальної прокладки, а основний профіль стулок дверного полотна складається з 4 UA 122486 U 5 10 15 20 25 30 прямокутної замкнутої частини профілю з виступаючими симетрично в протилежному напрямку на величину від 40 до 60 %, відносно висоти своєї грані замкнутої частини профілю, консольними продовженнями стінки зовнішньої грані і парами ребер висотою від 10 до 20 % розміру перерізу замкнутої частини профілю, розташованими симетрично тій же геометричній осі що і консольні продовження, та мають потовщення верхніх крайок до середини, з можливістю кріплення штапика склопакета, причому профіль штапика Л-подібний та має канал з можливістю кріплення ущільнювача сполучення зі склопакетом, на меншій стулці на основному профілі закріплений штульп, основою якого є прямокутна замкнута частина профілю, за розмір якого виступає одне стулкове крило, і на грані, протилежній напрямку стулкового крила, виконаний поздовжній уступ, яким він сполучений з каналом, створеним парою ребер на грані основного профілю, а профіль нижньої частини зовнішньої рами, що є порогом, виконаний Пподібним у поперечному перерізі. 2. Система профілів за п. 1, яка відрізняється тим, що на основному профілі на консольних продовженнях виконані канали з розташованих вздовж крайок паралельно між собою пар ребер для можливості закріплення ущільнювачів склопакета або ущільнювальної прокладки. 3. Система профілів за п. 2, яка відрізняється тим, що крайнє ребро має Г-подібну форму, а внутрішнє має уклін у бік крайнього ребра. 4. Система профілів за п. 1, яка відрізняється тим, що штапики виконані кількох типорозмірів з урахуванням товщини склопакетів, для чого одна грань має вигин та продовжена за межі основної частини профілю. 5. Система профілів за п. 1, яка відрізняється тим, що на профілі штульпа з боку, протилежного стулковому крилу, виконане Г-подібне подовження грані з можливістю сполучення з основним профілем. 6. Система профілів за п. 1, яка відрізняється тим, що всередині профілю нижньої секції зовнішньої рами виконане не менше ніж одне потовщення або С-подібні поздовжні елементи, для можливості встановлення по торцях нарізного кріплення. 7. Система профілів за п. 1, яка відрізняється тим, що містить ущільнювачі, що контактують зі склопакетом, і ущільнювальні прокладки сполучення профілів зовнішньої рами і дверного полотна, в залежності від призначення цієї частини профілю або стулкового крила, або упор контуру склопакета. 5 UA 122486 U 6 UA 122486 U 7 UA 122486 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
