Система профілів для збирання віконних і дверних блоків, перегородок, вітрин і вітражів

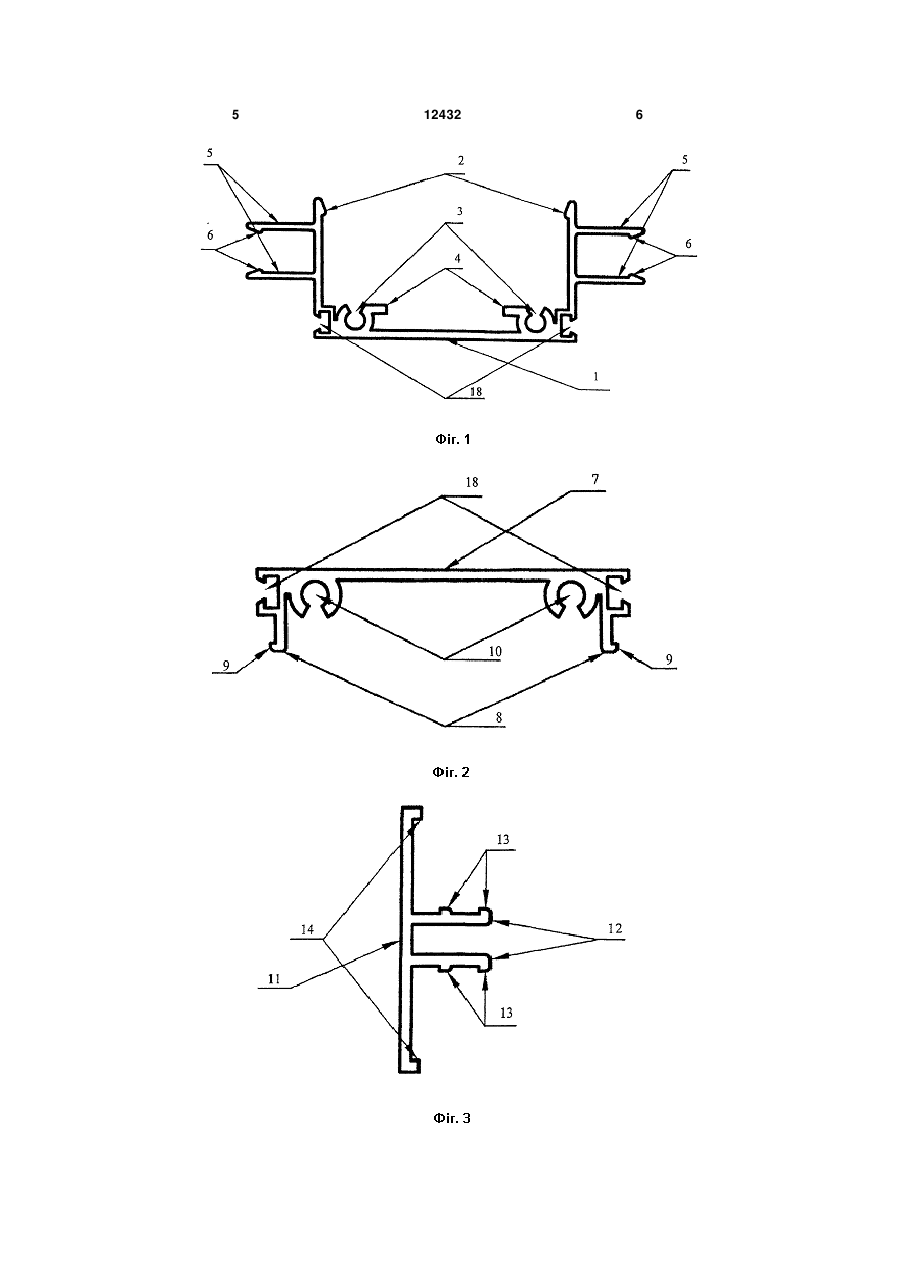

1. Система профілів для збирання віконних і дверних блоків, перегородок, вітрин і вітражів, які утворюють секцію для кріплення заповнення і які виконані з полицями, з виступами для з'єднання один з одним і з іншими деталями, і які мають ущільнюючі прокладки, що контактують з заповненням, яка відрізняється тим, що перший з профілів має П-подібний переріз і виконаний з виступами по краях внутрішньої поверхні, з кріпильними елеме U 1 3 12432 4 виступами по краях внутрішньої поверхні, з кріпив перший, має І-подібний переріз і виконаний з льними елементами у вигляді профілю С - подібполицями 8 з виступом 9 на зовнішньому боці по ного перерізу і відбортовок, які звернені одна до краях його внутрішньої поверхні і з кріпильними одної, у кутах нижньої частини внутрішньої поверелементами 10, які примикають до полиць, у вихні і з полицями, які мають виступ на внутрішній гляді профілю, який має С - подібний переріз, а поверхні, на зовнішніх бокових поверхнях, другий третій профіль 11, який може вставлятися в полиці профіль, що може вставлятися в перший, має І першого профілю, має І - подібний переріз і викоподібний переріз і виконаний з полицями, які мананий з полицями 12 з виступом 13 на зовнішньоють виступ на зовнішньому боці по краях його внуму боці на його внутрішній поверхні і з відбортовтрішньої поверхні, і з кріпильними елементами, які ками 14 по краях. Для закріплення заповнення на примикають до полиць, у вигляді профілю, який місці можуть застосовуватися ущільнюючі прокламає С - подібний переріз, а третій профіль, що дки 15, які контактують із заповненням 17 (наприможе вставлятися в полиці першого профілю, має клад, склом), яке має відносно невелику товщину. І - подібний переріз і виконаний з полицями, які Принаймні, два профілі, наприклад, 1 і 7 можуть мають виступ на зовнішньому боці, на його внутмати відкриті назовні порожнини 18, які розміщені рішній поверхні і з відбортовками по краях. по краях їх зовнішніх поверхонь. Поставлена задача може бути також вирішена Для збирання системи при виготовленні, натим, що, принаймні, два профілі мають відкриті приклад, перегородки з комбінованим заповненназовні порожнини, які розміщені по краях їх зовням, підготовляють необхідну кількість профілів по нішніх поверхонь. заданим розмірам. Профіль 1 кріплять до несучих Профілі виготовляють пресуванням з алюмініконструкцій стелі за допомогою закладних деталей євих сплавів у відповідності з ГОСТ 22233-2001 та (на фігурах не показане). Потім з тих самих профіТУ 1811-005-04001597-96. Як захисне-декоративне лів 1 монтують блоки, з'єднуючи ригелі і стійки за покриття профілів може застосовуватися аноднодопомогою кріпильних елементів 10 і самонарізаокисне або лакофарбне покриття із застосуванням ючих гвинтів, що загвинчуються у них. Для наданпорошкових барвників на основі поліефірних смол. ня конструкції жорсткості і для більш міцного заЯк заповнення використовують скло товщиною кріплення заповнення профіль 7 вставляють у 4 - 6мм в один ряд або при підвищених вимогах до профіль 1. Скляне заповнення 17 обладнують звукоізоляції - скло товщиною 4 - 6мм в два ряди з ущільненням 15 і закріплюють в блоках за допомоможливістю установки в просторі між стеклами гою профілю 3. Гіпсокартонне заповнення 16 зажалюзі з дистанційним приводом; або підвищених кріплюють без прокладок також за допомогою вимог до звукоізоляції - гіпсокартон товщиною профілів 3, вставляючи їх полиці в полиці профілю 12,5мм в два ряди з можливістю установки в прос1. Якщо необхідне більш щільне закріплення запоторі між листами гіпсокартона звукоізолюючого внення, то можливо використати ущільнення, яке матеріалу, наприклад, мінеральної вати. Крім того, розташовується по внутрішній поверхні профілю в систему профілів легко установлюються двері з 11 між його відбортовками 14. Виступи 2, 6, 9 і 13 МДФ. слугують замками, не дозволяючи конструкції руйКорисна модель пояснюється кресленнями, де нуватися. на Фіг.1 показаний поперечний переріз першого У запропонованій системі профілів з'єднання профілю; на Фіг.2 показаний поперечний переріз стійок і ригелів виконується безпосередньо із задругого профілю; на Фіг.3 показаний поперечний стосуванням гвинтових з'єднань на саморізних переріз третього профілю, а на Фіг.4 показаний гвинтах, що у сукупності із запропонованою консчастковий переріз системи профілів в зборі і з затрукцією кріпильних елементів забезпечує жорстповненнями. кість і міцність конструкції і дозволяє повторювати Система профілів складається з першого її необхідну кількість разів, при збиранні стійки або профілю 1, який має П-подібний переріз і виконаригеля профілі защіплюються між собою і не потний з виступами 2 по краях внутрішньої поверхні, з ребують додаткових з'єднуючих елементів, а викокріпильними елементами 3 у вигляді профілю Сристання профілів відкритого типу здешевлює виподібного перерізу і відбортовок 4, які звернені робництво. одна до одної, у кутах нижньої частини внутрішСписок літератури: ньої поверхні, і з полицями 5, які мають виступ 6 1. SU №1535959 А, 1987. на внутрішній поверхні, на зовнішніх бокових по2. RUNQ 2120532 С1, 1998. верхнях, другий профіль 7, який може вставлятися 5 12432 6 7 Комп’ютерна верстка М. Мацело 12432 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
