Пристрій для вимірювання резонансних механічних характеристик рідин

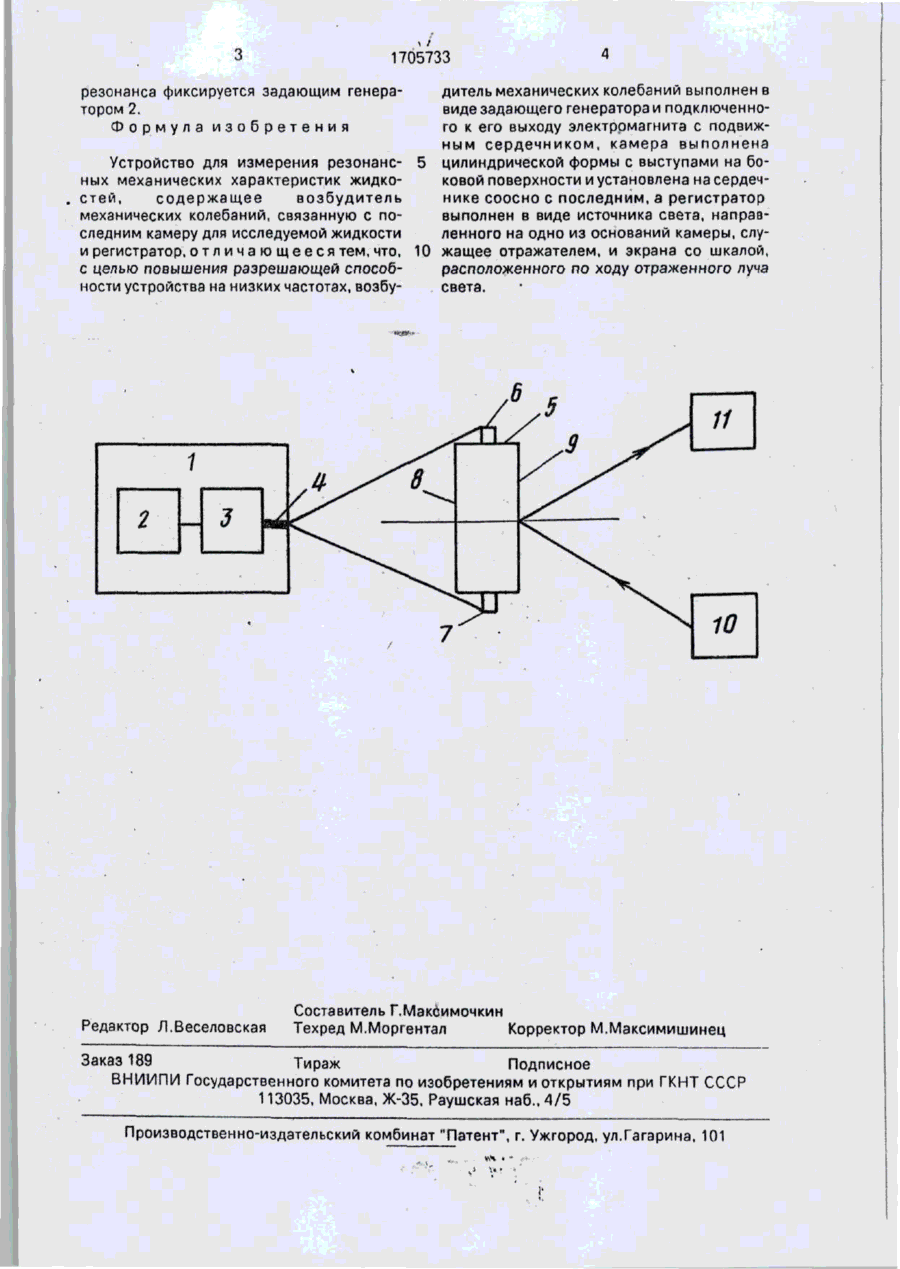

Изобретение касается измерения механических характеристик жидкостей. Цель изобретения - повышение разрешающей способности устройства на низких частотах за счет уменьшения демпфирующего влияния на жидкость со стороны стенок камеры. Это достигается выполнением камеры цилиндрической формы и выполнением оснований камеры тонкостенными. Камера установлена на возбудителе колебаний с помощью двух выступов на боковых поверхностях, а регистратор колебаний выполнен в виде направленного источника света и экрана со шкалой. 1 ил. Изобретение относится к измерению механических характеристик жидкостей. Цель изобретения - повышение разрешающей способности устройства на низких частотах. На чертеже приведена схема предлагаемого устройства. Устройство содержит возбудитель 1 механических колебаний, выполненный в виде задающего генератора 2 и электромагнита 3 с подвижным сердечником 4, на оси которого крепится цилиндрическая рабочая камера 5 с выступами 6 и 7 на боковой поверхности и тонкостенными основаниями 8 и 9. Регистратор выполнен в виде источника 10 света, направленного на одно из основзний 9, и экрана 11 со шкалой, расположенного по ходу отраженного пуча света. Устройство работает следующим образом. Колебания возбудителя 1 механических колебаний задаются генератором 2 (частота 0,001-1500 Гц), которые подаются на электромагнит 3 с подвижным сердечником 4, На оси сердечника 4 закреплена цилиндрическая рабочая камера 5 с выступами 6 и 7, расположенными на ее боковой поверхности. Под действием колебаний задающего генератора 2 сердечник 4 вместе с рабочей камерой 5 начинает вибрировать, и луч от направленного источника 10 света, отражаясь от одного из оснований 9 рабочей камеры 5, проецируется на экран 11 Когда частота возбуждения совпадает с собственной резонансной частотой жидкости в рабочей камере 5, основания 8 и 9 рабочей камеры 5 приходят в дополнительное колебательное движение. Луч света, отраженный от вибрирующей поверхности основания 9, отображает на экране 11 амплитуду резонансного колебания, а частота со С 1705733 дитель механических колебаний выполнен в виде задающего генератора и подключенного к его выходу электромагнита с подвижным сердечником, камера выполнена цилиндрической формы с выступами на боУстройство для измерения резонансных механических характеристик жидкоковой поверхности и установлена на сердечстей, содержащее возбудитель нике соосно с последним, а регистратор механических колебаний, связанную с повыполнен в виде источника света, направследним камеру для исследуемой жидкости ленного на одно из оснований камеры, слуи регистратор, о т л и ч а ю щ е е с я тем, что, 10 жащее отражателем, и экрана со шкалой, с цепью повышения разрешающей способрасположенного по ходу отраженного луча ности устройства на низких частотах, возбусвета. резонанса фиксируется задающим генератором 2. Формула изобретения 1 2 3 Редактор Л.Веселовская Составитель Г.Макйимочкин Техред М.Моргентал Корректор М.Максимишинец Заказ 189 Тираж Подписное ВНИМПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва. Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Л v.4 1* СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (Si) 5 А 01 D 23/00, 23/02 ГОСУДАРСТВЕННЫЙ НОМИТЄТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГННТ СССР (21) 4203*54/15 (22) І5ПО.87 I (31) Р 5731246.4 (32) 17.09.87 (33) DE (46) 15.01.92. Бюл. V 1 (70 Франц Клййие Машиненфабрик, Гмбх унд Ко. ( № ) (72) Херберт Яюс (BE) (53) 631,358 (088.8) (56) Патент ФРГ № 3151*84, кл. А 01 D 23/02, 1982, УСТРОЙСТВО Д005РЕЗКИ СВЕКЛОВИЧНЫХ ГОЛОВОК ДЛЯ СВЕКЛОУБОРОЧНЫХ МАШИН (57) Изобретение относится к сельскохозяйственному машиностроению. Цель изобретения - упрощение конструкции и сокращение времени при переналадке .устройствае Устройство для дообрезки свекловичных головок содержит дообрезчики 1, 2 головок, которые соеди1 « нены между собой с помощью траверсы 3 и вала 4 и имеют параллелограммные приводные рычаги 5» 6 с возможностью вращения Держателем~7."Держатель 7 соединен с держателем ножей 23, который через опору вращения 22 соединен со скользящим копиром 19. Копир 19 установлен на удерживающей тяге 17, и пружина сжатия 20 отжимает его в направлении корней свеклы. Один из параллелограммных приводных рычагов 5 снабжен удлинительным рычагом 25, который работает совместно с установочным винтом 26. При работе устройства установочное приспособлениеf состоящее из элементов 4, П , 12, 13, 26, обеспечивает сред-^ нюю высоту срезания 28, а с помощью (дополнительной регулировки с помощью элементов 4, 11„ 12, 13, t6 толщину срезания свекловичных головок. 3 з,п. ф-лы, 3 ил 4 о 00 1706369 Изобретение относится к сельскосамым наклонной постановки скользя~ хозяйственному машиностроению, в чащего копира. стности к устройствам дообрезки свекНедостатком устройства является ловичных головок для свеклоуборочных то, что регулировка толщины обрезки машин с дообрезчиком головок. головок является неточной, возможной лишь с существенными затратами Цель изобретения - упрощение конвремени, а также с помощью специальструкции и сокращение времени при ных вспомогательных средств. Это попереналадке устройства. лучается, во-первых, за счет плохой Известно устройство дообрезки . 10 доступности монтажного элемента, рассвекловичных головок, предназначенположенного под рамой, так что в ное для обработки одного ряда свекконце концов должна перемещаться лы, в котором держатель установлен с вверх вся машина. При этом доступвозможностью поворота на одних конность также ухудшают другие части цах парэллелограммных приводных рыча- 15 машины, такие как устройство очистгов, тогда как другие концы пэралки, транспортер и т . п . Во-вторых, лелограммных приводных рычагов соедирегулировка толщины обрезки головок нены с возможностью вращения с р*амой за счет перемещения монтажного элеустройства дообрезки свекловичных мента неточна, так как значительная головок. 20 сила веса воздействует на монтажный На держателе расположен с одной элемент и тем самым на скользящие стороны держатель ножа с ножом для копиры. Тонкая регулировка возможобрезки головок, с другой стороны на за счет вращения вала. Однако монтажный элемент, перемещаемый и фиксируемый относительно держателя. 25 тем самым устанавливаются в наклонное положение скользящие копиры, что, На монтажном элементе с возможностью в свою очередь, является недостатком. вращения и перемещения в осевом наТочность регулировки возможна лишь правлении предусмотрен вал, на котов определенных границах, при этом ром расположен скользящий копир. при установке слишком большой толНеподвижно соединенная с держателем щины обрезки головок срезается слишстойка имеет установочное устройстком бол-ьшая часть корней свеклы либо во, опирающееся на раму. Установочпри установке слишком малой толщины ное устройство состоит в основном обрезки головок - слишком малая их из резьбовой части и гайки, Для речасть, так что в целом получается гулировки средней высоты срезания врящают резьбовую часть, относящую- 35 меньшая урожайность, соответственно, худшее качество. Невозможна регулися к ней гайку, благодаря чему стойровка на поле с учетом реальных уска поднимается или опускается по ловий работы. Недостатком является отношению к раме. Тем самым однотакже то, что с помощью известного временно поднимается или опускается 40 устройства дообрезки свекловичных неподвижно соединенный со стойкой головок может обрабатываться лишь держатель, а также монтажный элемент, один рял свеклы. Однако регулировка за счет чего происходит установка толщины обрезки головок, а также и перестановка средней высоты среустановка и перестановка средней вызания. Пружина растяжения, располосоты срезания возможны независимо 45 женная между рамой и стойкой, поздруг от друга. воляет осуществить подъем скользящего копира и ножа для обрезки головок за счет высокопроросшей свеклы Известно также устройство обрез- . и обеспечивает возврат в соответки свекловичных головок, в котором ствии с отрегулированной средней скользящий копир жестко соединен с высотой срезания» Кроме того, для держателем ножа. Место соединения регулировки толщины обрезки головок между держателем ножа и скользящим требуется освобождать монтажный копиром шарнирно присоединено к элемент от держателя, перемещать отпереставляемой по высоте части рамы. косительно него и вновь фиксировать 55 .Держатель ножа и скользящий копир в желаемом положении. Палее регулиопираются через пружину на нижний ровка толщины обрезки головок возприводной рычаг, С помощью установочможна за счет вращения вала и тем ного устройства может регулироваться I і • 1706369 приспособление и дополнительная ресредняя высота срезания за счет подъгулировка расположены таким образом, ема или опускания держатели'ножа. что к ним имеется хороший доступ. і Недостатком устройства является Не требуется использование специт о , что предусмотренный на держателе альных инструментов» Кроме того, ножа нож для обрезки головок не наобеспечивается существенное повышеправляется параллельно направлению ние количества и качества урожая. срезания на каждой средней высоте Это объясняется тем, что при известсрезания..Чистое срезание уже невозной регулировке средней высоты среможно, и существует опасность того, 10 зания и толщины обрезки головок при что буцут выламываться крупные куски высоком прорастании свеклы с нее корней свеклы. Если средняя высота срезалась слишком большая часть, тем срезания регулируется за счет пересамым снижалось количество свеклы, становки переставляемой по высоте а при слишком низком прорастании части рамы, то тем самым так же пе15 свеклы с нее срезалось слишком мало, реставляются и другие части машины, так что оказывалось сниженным качетакие, например, как ботвосрезаство убранной свеклы. В противоположтель, что является существенным неность этому простая и быстрая регудостатком. Регулировка толщины облировка средней высоты срезания и резки головок в этом устройстве нетолщины обрезки головок одновременвозможна. Точно так же невозможна но для нескольких рядах свеклы обесодновременная обработка нескольких печивает возможность учитывать прорядов свеклы. растание свеклы. Цель изобретения - создание возможности одновременной обработки не- 25 На фиг,1 показано устройство доскольких рядов свеклы, а также точной обрезки свекловичных головок для и быстрой регулировки средней высоты свеклоуборочных комбайнов, вид сбоку, срезания, с одной стороны, и толщины на фиг.2 - дообрезчик головок, вид обрезки головок, с другой стороны. сбоку; иа фиг.З - опора вращения Кроме того, расположение ножей для ЗО удерживающей тяги с рычагом. обрезки головок должно сохраняться На фиг. 1 показано устройство допараллельным по отношению к- земле обрезки свекловичных головок с дообпри установке и перестановке' средрезчиками 1 и 2 головок. Рядом с двуней высоты срезания. мя дообрезчиками 1 и 2 также могут быть предусмотрены другие дообрезчиПоставленная цель постигается за ки головок. Все дообрезчики головок счет того, что установочное присповыполнены в соответствии с цообрезмисобление для установки и перестаками головок 1, 2. Дообрезчики 1, 2 новки средней высоты срезания , с головок расположены рядом и соединеодной стороны, и дополнительная рены друг с пругом с помощью траверсы гулировка для регулировки толщины 40 3 и вала h. Траверса 3 и вал h расобрезки головок, с другой стороны, полагаются в плоскости, перпенди•выполнены с возможностью централикулярной плоскости чертежа. Каждый зованной перестановки и воздействия дообрезчик, 1, 2 головок имеет два одновременно нэ несколько ряаов параллелограммных приводных рычага свеклы. Тем самым при уборке урожая 45 5, б, расположенных один под другим. не только экономится время, но такОдин конец параллелоґраммного приже уменьшается опасность повреждеводного рычага 5 каждого дообрезчика ния, например, за счет переезля еще 1, 2 головок неподвижно соединен с находящихся в земле корней свеклы, траверсой 3* а другой конец неподтак как требуется меньше поездок по полю» Установка и перестановка сред- 50 вижно соединен с держателем 7. Параллелограммные приводные рычаги 6 ней высоты срезания и регулировка соединены с возможностью вращения с толщины обрезки головок производятдержателем 7 каждого дообрезчика 1 ся независимо друг от друга и центголовок и с рамой машины 8, Иа раму рализованно, за счет чего сущестмашины 8 опирается также траверса 3, венно сокращается время на проведеНа каждом держателе 7 предусмотрен» ние процесса. Отдельная регулировка монтажный элемент 9, в котором уста* для каждого из рядов свеклы уже не новлен с возможностью вращения вал k требуется. При этом установочное 8 1706369 рычагов 5 держателя 7 перемещаются Один из держателей 7 имеет надставв направлении стрелки 30. Лвижение ку 10, на верхнем конце которой задержателей 7 осуществляется за счет креплен с возможностью вращения винт параллелограммных приводных рычагов 11 ео втулке 12. Бинт 11 работает 5 и 6 в одной плоскости. Вместе с совместно с резьбовой втулкой 13 тадержателем 7 совместно перемещается ким образом, что удлинение 1^ имеет вал Ц и тем самым закрепленные на возможность перемещения в направлении вэлу h рычаги 16. На рычаги 16 возстрелки 15. Удлинение 1^ требуется действуют удерживающие тяги 17 и лишь на оцном из дообрезчиков 1, 2 держатели 23 ножей, соединенные с головок. Удлинение Й представляет I опорами вращения 22, За счет этого собой продолжение одного из рычагов перемещаются ножи 2k для обрезки 16, Рычаги 16 дообрезчиков головок головок и скользящие копиры 19 в 1, 2 неподвижно соецинены с валом ht направлении стрелки 31. При этом двиНа нижней части рычагов 1б установлены удерживающие тяги 17 таким об- 15 жение постоянно осуществляется в одной плоскости, так что невозможно разом, что они, с одной стороны, моот отрегулированной средней высоты гут поворачиваться вокруг оси 18* и, срезания 28 ножи 2h для обрезки гос другой стороны, могут перемещаться ловок постоянно направляются паралв осевом направлении удерживающей лельно направлению срезания. Тем сатяги 17» Иа удерживающей тяге 17 премым с помощью одного процесса устадусмотрены скользящие копиры 19. Пруновки, т.е. лишь за счет вращения жина сжатия 20 отжимает скользящие установочного винта 26, одновременкопиры 19 в направлении корней свекно регулируется средняя высота срелы 21. Скользящие копиры 19 через зания 28 дообрезчиков 1, 2 головок. опоры вращения 22 соединены с держателями ножей 23. Для регулировки толщины обрезки і головок 32 вращают винт И , который Один конец каждого из держателей опирается головкой на втулку 12, соеножей 23 шарнирно присоединен с возможностью вращения к одному из дер- 30 диненную с надставкой 10, Вследствие вращения винта 11 в соединении жателей 7. На другом конце держателей с резьбовой втулкой 13 перемещается ножей 23 предусмотрены ножи для обв направлении стрелки 15 удлинение резки головок 2kt Один из параллело1*», Это перемещение переносится на граммных приводных рычагов 5 снабжен вал k. На валу ^ неподвижно располоудлинительным рычагом 25, находящимся в неподвижном соединении с парал- 35 жены рычаги }6, так что они перемещаются в направлении стрелки 33. Тем лелограммным приводным рычагом 5. С самым оси 18 перемещаются по круговой удлинительным рычагом 25 работает траектории. Это движение через удерсовместно установочный винт 26. Устаживающие тяги 17 переносится на новочный винт 26 опирается на часть скользящие копиры 19» которые поворамы машины 27. рачиваются, в результате чего измеДля регулировки средней высоты няется толщина обрезки головок 32. срезания 28 дообрезчиков 1, 2 головок вращают установочный винт 26. Регулировка толщины обрезки 32 При этом установочный винт 26 опиосуществляется независимо от регурается на часть рамы машины 27 и лировки средней высоты срезания 28. поднимает или опускает удлинительный Высота срезания автоматически измерычаг 25 в направлении стрелки 29. няется в том случае, когда, один" из Удлинительный рычаг 25 неподвижно скользящих копиров 19 проходит со-' соединен с одним из параллелограмскольжением через свеклу 21, про50 росшую выше среднего уровня срезания мных приводных рычагов 5, который также перемещается в соответствии 28. Скользящий копир 19 и, соответсо стрелкой 29 г Движение параллелоственно, удерживающая его тяга 17 граммного приводного рычага 5 дообперемещаются в осевом направлении размика 2 головок вызывается траверпротив действия силы пружины сжатия сой 3, неподвижно соединенной с па- 55 20, за счет чего держатель 23 ножа рэллелограммным приводным рычагом 5 совершает движение по стрелке 3**. дообрезчика 1 головок. За счет враНа фиг,2 изображен дообразчик 1 щения параллелограммных приводных головок. Если скользящий копир 19 1706369 10 ча ю щ е е с я тем, что, с целью поднимается высоко проросшей свекупрощения конструкции и сокращения лой 21 в направлении стрелки 3 1 , то времени при переналадке устройства, при этом он одновременно осущестустановочное приспособление и мехавляет поворот в направлении уменьшенизм для дополнительной регулировки ния толщины обрезки головок. Штрихотолщины обрезки головок выполнены выми линиями изображены положение с возможностью централизованной пелержзтеля 23 ножа с ножом 2h лля обрестановки и установки для одновререзки головок, а также удерживаюменного воздействия на несколько щая тяга 17 со скользящим копиром 10 рядков свеклы, причем дообрезчики 19 в поднятом положении. На чертеже головок расположены с равным интервидно, что в этом положении толщина валом между собой, а установочное обрезки головок меньше. Если, напроприспособление смонтировано посредтив т о г о , скользящий копир 19 нахоством траверсы, с которой жестко дится над низко проросшей свеклой 2 1 , соединены рычаги параллелограммного то он поворачивается в направлении механизма каждого дообрезчика голоувеличения толщины обрезки головок вок, при этом траверса снабжена ус32. Это автоматическое изменение тановочным винтом, а механизм для толщины обрезки головок 32 является дополнительной регулировки толщины желательным, так как в случае высоко проросших головок 21 за счет проходя- 20 обрезки головок снабжен общим валом, который жестко соединен рычагами и щего впереди скашивающего органа уже установлен с возможностью вращения произошло в значительной степени удапосредством винта, причем каждый рыление ботвы. Следовательно, необхочаг соединен с удерживающей подпружидима лишь малая 'толщина обрезки го25 ненной тягой с возможностью вращения ловок. В случае же низко проросшей и перемещения в осевом направлении, свеклы 21 на ней остаются остатки ботвы, так что является целесообраз2, Устройство по п . 1 , о т л и ч а ной большая толщина обрезки голоющееся тем, что каждый подвок 32. пружиненный держатель установлен с возможностью поворота относительно На фиг.З показан вращающийся шарпараллелограммного механизма, при нир между удерживающей тягой 17 и этом один из концов каждой удержирычагом 16. вающей подпружиненной тяги соединен Ф о р м у л а и з о б р е т е н и я с возможностью вращения и перемеще35 ния в осевом направлении соответст- • 1. Устройство дообрезкй свекловенно с одним из рычагов, а другой вичных головок для свеклоуборочных соединен с возможностью вращения с машин, содержащее дообрезчик головок, держателем ножа. который имеет подвешенный с возмож3. Устройство по пл.1 и 2, о т 40 ностью поворота на двух рычагах пал и ч а ю щ е е с я тем, что на -раллелограммного механизма и переодном Из рычагов предусмотрено удлиставляемый по высоте с помощью устанение, в котором установлен регулиновочного приспособления подпружировочный винт, ненный пержатель, на котором имеется Ц. Устройство по пп.1 и 2, о т нож для обрезки головок и удерживаю- 45 л и ч а ю щ е е с я тем, что один щая подпружиненная тяга, соединенная из рычагов параллелограммного мехасо скользящим копиром, при этом ус- . низма снабжен удлиненным -рычагом и тановочмое приспособление имеет меустановочным винтом, расположенным ханизм для дополнительной регулировки с возможностью воздействия на удли50 толщины обрезки головки, о т л и ненный рычаг. 1706369 11 13 Фиг Z 1706369 Фиг.З Редактор М.ІІиткина Составитель А.Морозов Техред М.Дидык Корректор М.Самборская Заказ 2Об Тираж Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская наб., д . 4/5 Производственно-издательский комбинат "Патент", г . Ужгород, ул. Гагарина, 101
