Пристрій для вимірювання переміщень

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 454

Опубліковано: 30.04.1993

Автори: Вдовиченко Валерій Іванович, Тализін Григорій Володимирович, Токовенко Степан Омелянович, Виговський Олександр Володимирович, Свідлер Ігор Давидович, Оснач Віктор Григорович

Завантажити PDF файл.

Формула / Реферат

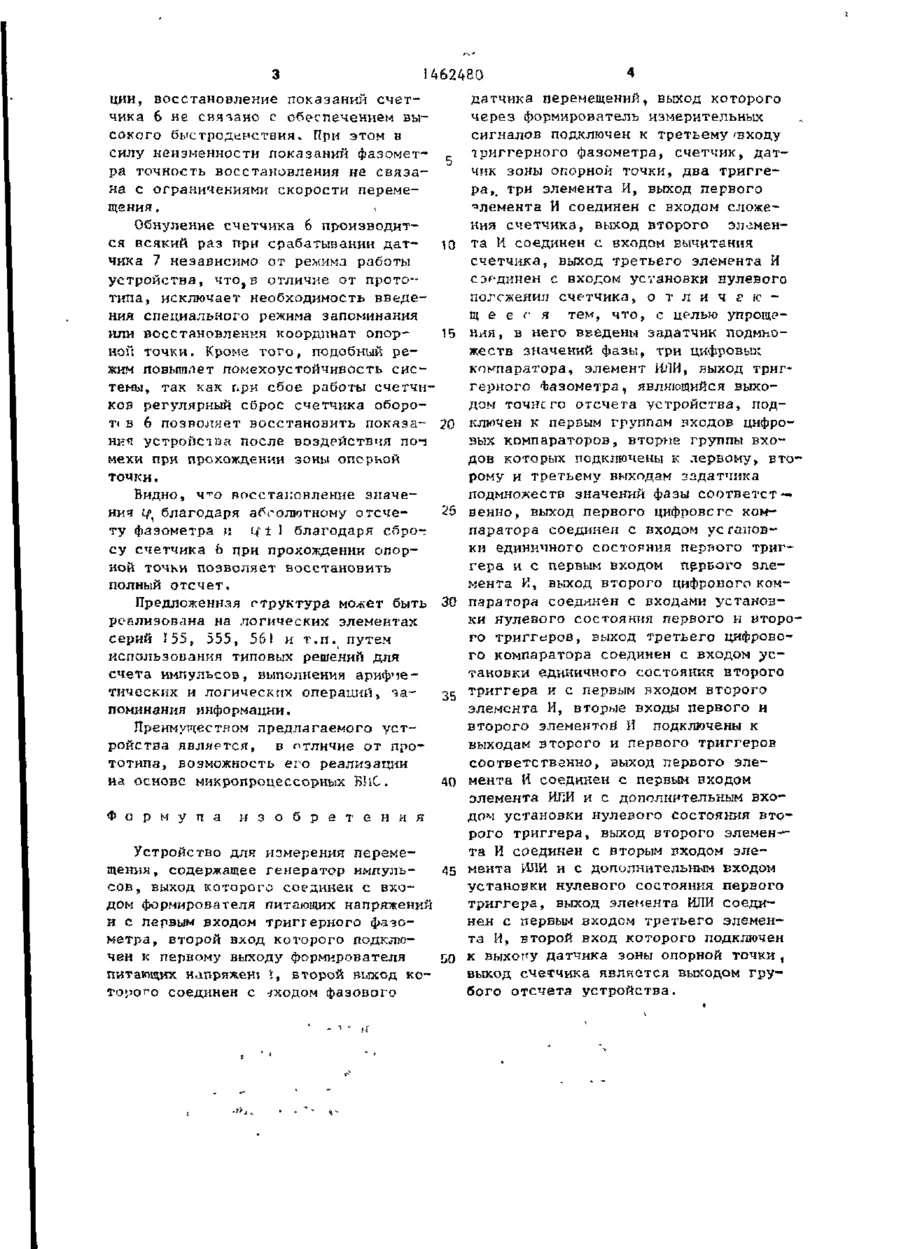

Формула изобретения

Устройство для измерения перемещения, содержащее генератор импульсов, выход которого соединен с входом формирователя питающих напряжений и с первым входом триггерного фазометра, второй вход которого подключен к первому выходу формирователя питающих напряжений, второй выход которого соединен с входом фазового датчика перемещений, выход которого через формирователь измерительных сигналов подключен к третьему входу триггерного фазометра, счетчик, датчик зоны опорной точки, два триггера,, три элемента И, выход первого элемента И соединен с входом сложения счетчика, выход второго элемента И соединен с входом вычитания счетчика, выход третьего элемента И соединен с входом установки нулевого положения счетчика, отличающееся тем, что, с целью упрощения, в него введены задатчик подмножеств значений фазы, три цифровых компаратора, элемент ИЛИ, выход триггерного фазометра, являющийся выходом точного отсчета устройства, подключен к первым группам входов цифровых компараторов, вторые группы входов которых подключены к первому, второму и третьему выходам задатчика подмножеств значений фазы соответственно, выход первого цифрового компаратора соединен с входом установки единичного состояния первого триггера и с первым входом первого элемента И, выход второго цифрового компаратора соединен с входами установки нулевого состояния первого и второго триггеров, выход третьего цифрового компаратора соединен с входом установки единичного состояния второго триггера и с первым входом второго элемента И, вторые входы первого и второго элементов И подключены к выходам второго и первого триггеров соответственно, выход первого элемента И соединен с первым входом элемента ИЛИ и с дополнительным входом установки нулевого состояния второго триггера, выход второго элемента И соединен с вторым входом элемента ИЛИ и с дополнительным входом установки нулевого состояния первого триггера, выход элемента ИЛИ соединен с первым входом третьего элемента И, второй вход которого подключен к выходу датчика зоны опорной точки, выход счетчика является выходом грубого отсчета устройства.

Текст

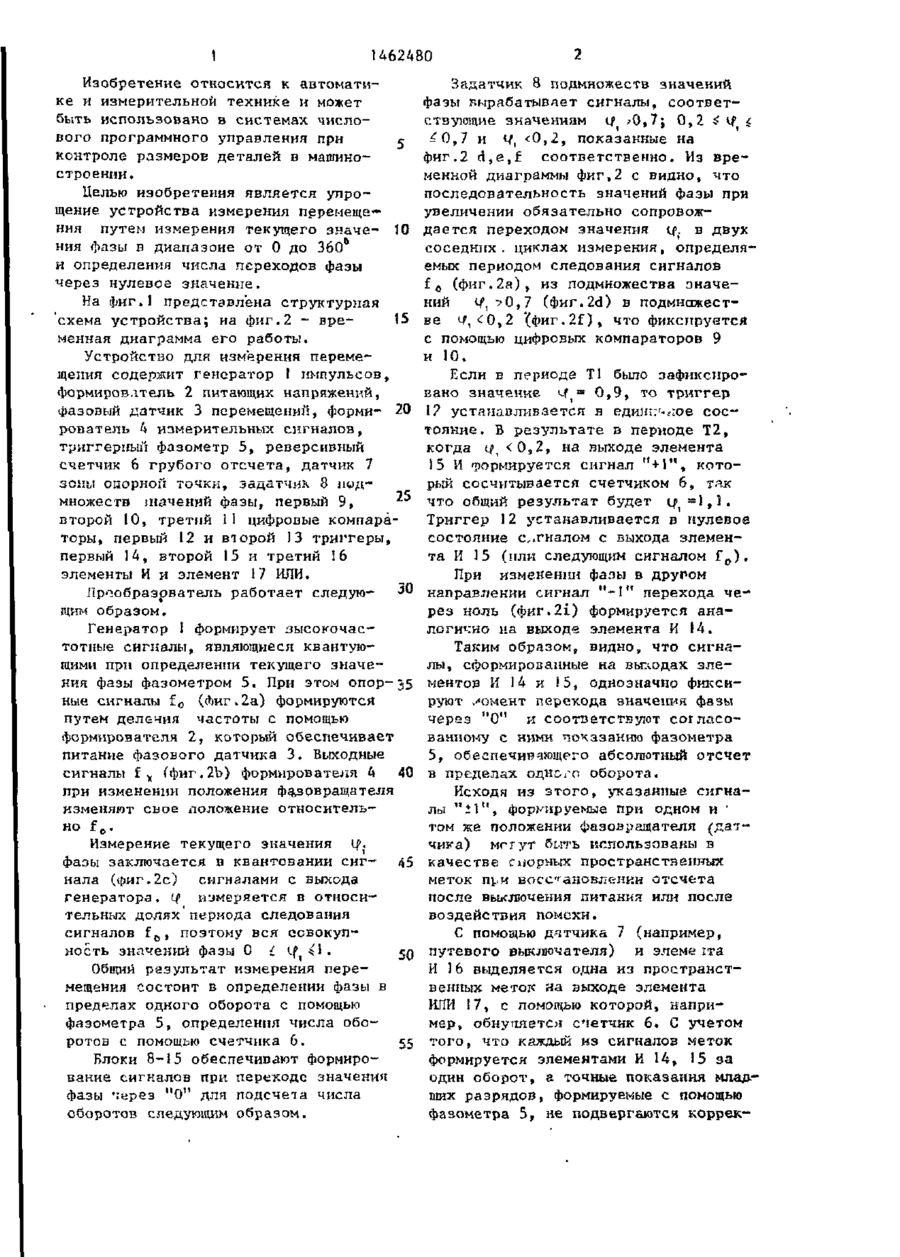

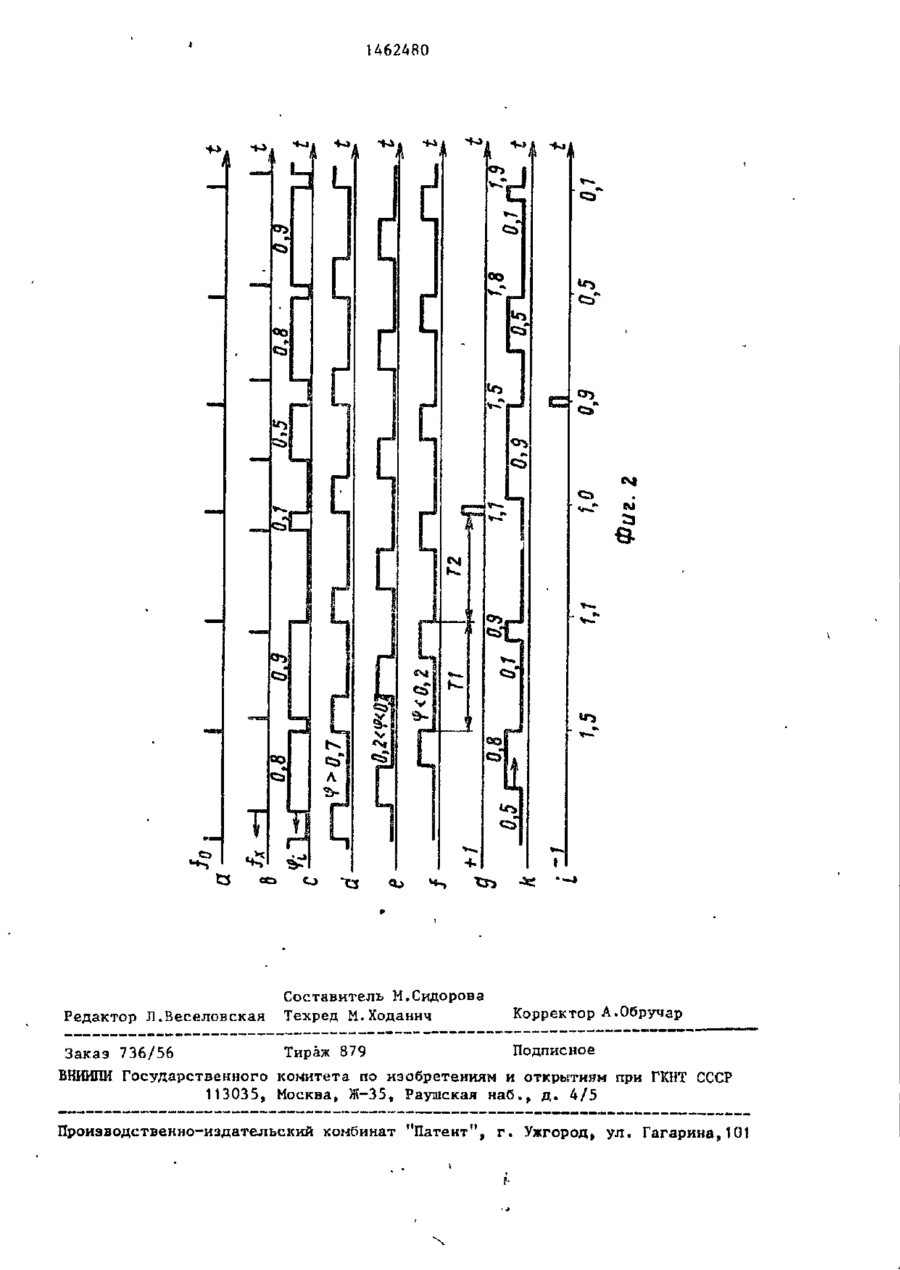

Изобретение откосится к автоматике и измерительной технике и мо-1 жет быть использовано в системах числового программного управленияt при контроле размеров деталей в машиностроении. Цель изобретения - упрощение устройства путем измерения текущего значения фазы в диапазоне 0 - 360° и определения числа переходов фазы через нулевое значение. Поставленная цель достигается тем, что в устройство для измерения перемещения» содержащее генератор 1 импульсов, формирователь 2 питающих напряжений, фазовый датчик 3 перемещений, формирователь 4 измерительных сигналов, триггериый фазометр 5, реверсивный счетчик 6, датчик 7 зоны опорной точки, два триггера 12 и 13, три элемента И 14-16, введены задатчик 8 подмножеств фазы, три цифровых компаратора 9 - 11 и элемент ИЛИ 17. Упрощение устройства достигнуто за счет того,что сигналы перехода фазы через нулевое значение формируются вновь введенными элементами путем сопоставления цифровыми компараторами 9-11 текуще-' го значения фазы и трех подмножеств значений фазы, формируемых задатчиком 8. Указанные сигналы используются также в качестве пространственных меток для целей восстановления отсчета после выключения питания, 2 ил. 05 00 О Фиг Г 1462480 Изобретение относится к автоматике и измерительной технике и может быть использовано в системах числового программного управления при с контроле размеров деталей в машиностроении. Целью изобретения является упрощение устройства измерения перемещения путем измерения текущего значе- 10 й ния фазы в диапазоне от 0 до 360 и определения числа переходов фазы через нулевое значение. На фиг.1 представлена структурная схема устройства; на фиг.2 - вре15 менная диаграмма его работы. Устройство для измерения перемещения содержит генератор 1 импульсов, формнровлтель 2 питающих напряжений, фазовый датчик 3 перемещений, форми- 20 рователь А измерительных сигналов, триггериый фазометр 5, реверсивный счетчик 6 грубого отсчета, датчик 7 зоны опорной точки, задатчик 8 под25 множеств шачеиий фазы, первый 9, второй 10, третий 11 цифровые компараторы, первый 12 и второй 13 триггеры, первый 14, второй 15 и третий I6 элементы И и элемент 17 ИЛИ. Задатчик 8 подмножеств значений фазы вырабатывает сигналы, соответствующие значениям i '0,7; 0,2 $ \f і f ^0,7 и Чу

Дивитися

Додаткова інформація

Автори англійською

Vdovychenko Valerii Ivanovych

Автори російською

Вдовиченко Валерий Иванович
