Пристрій для годування тварин

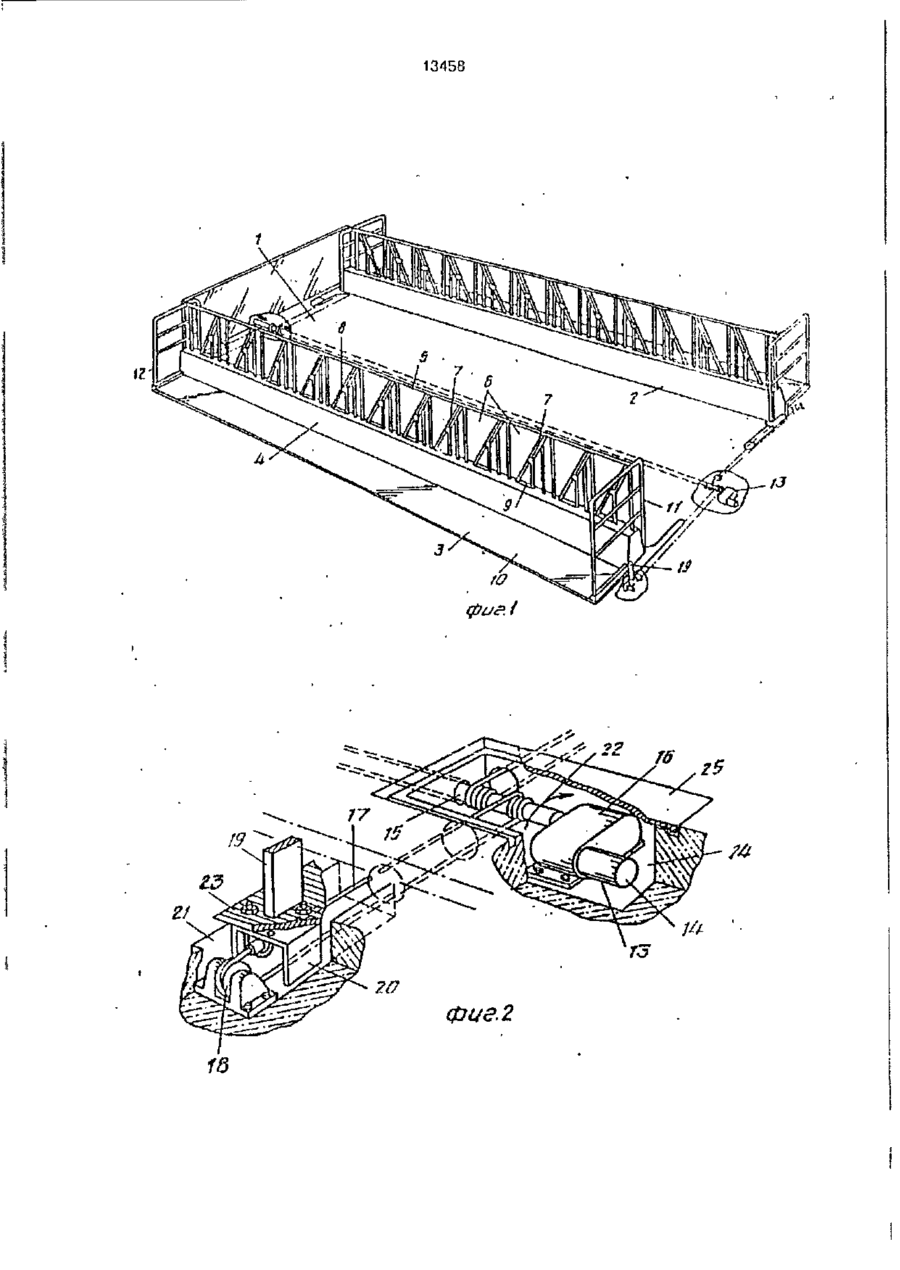

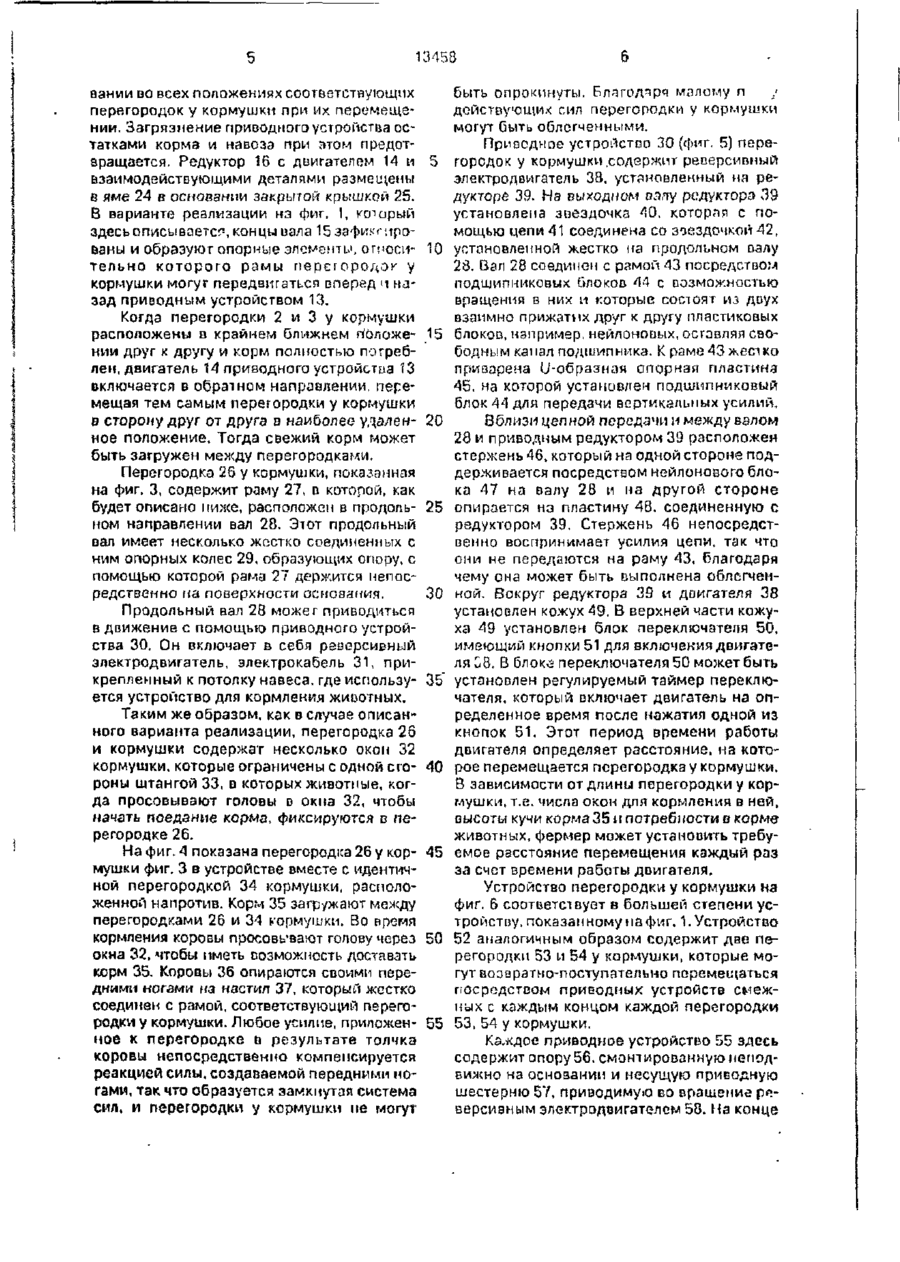

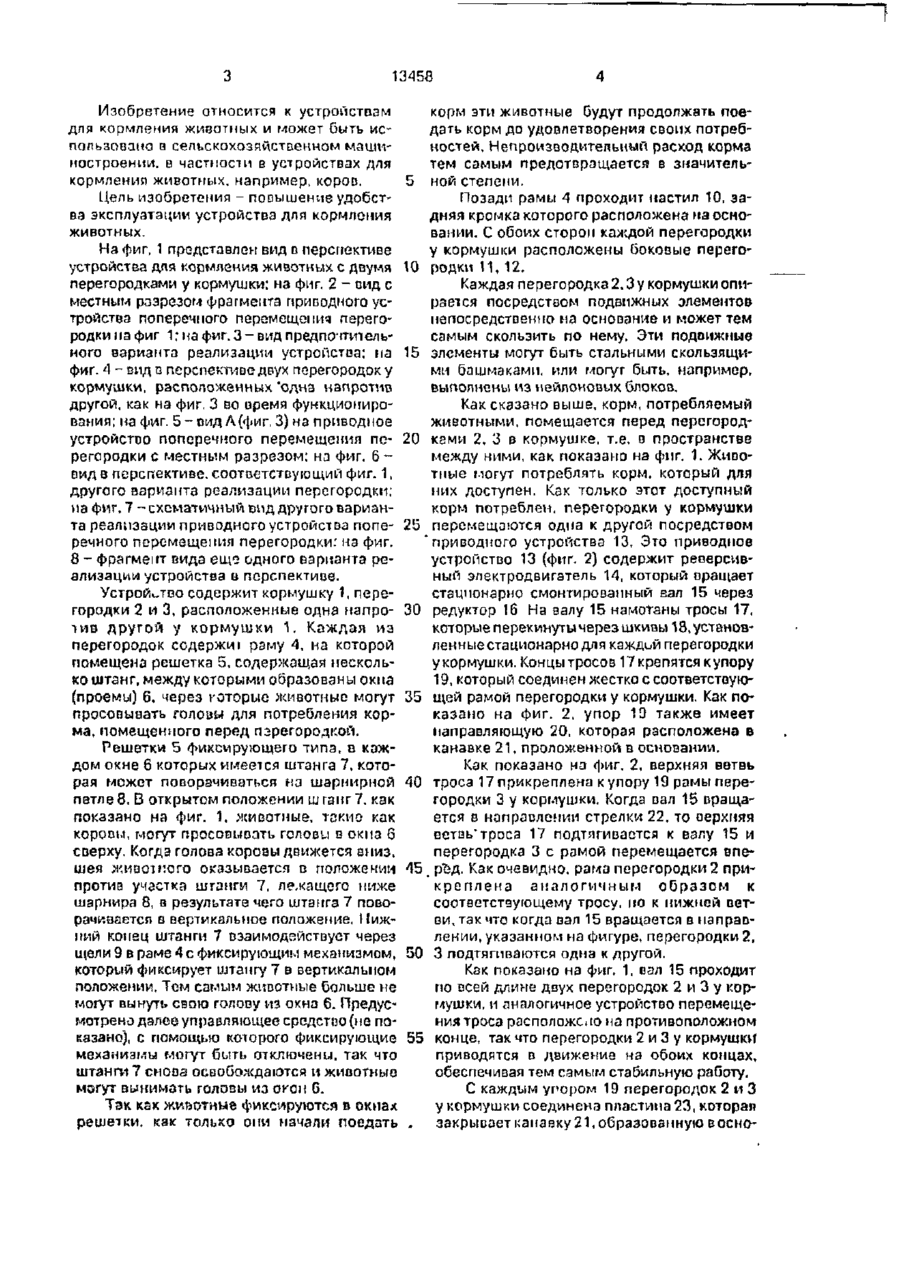

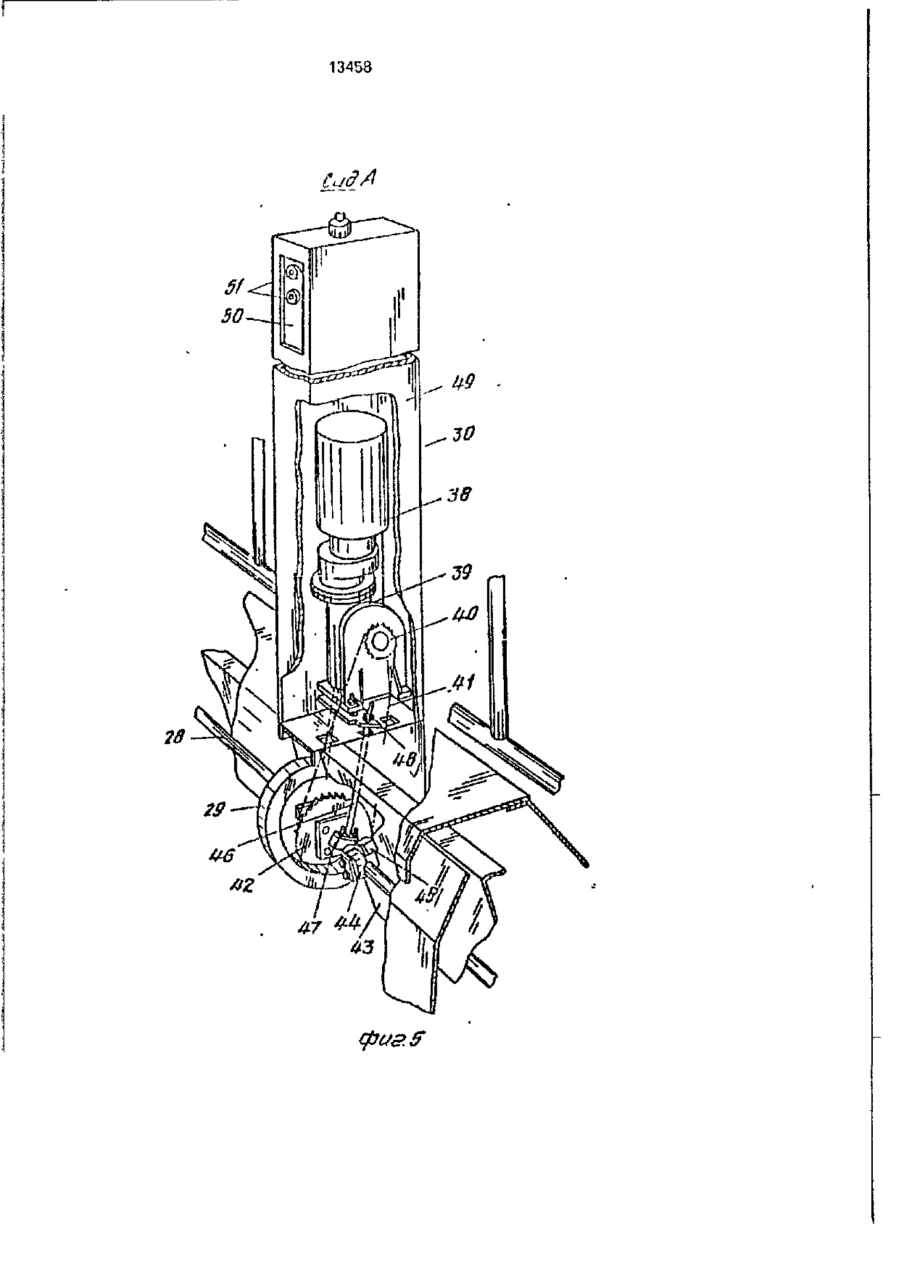

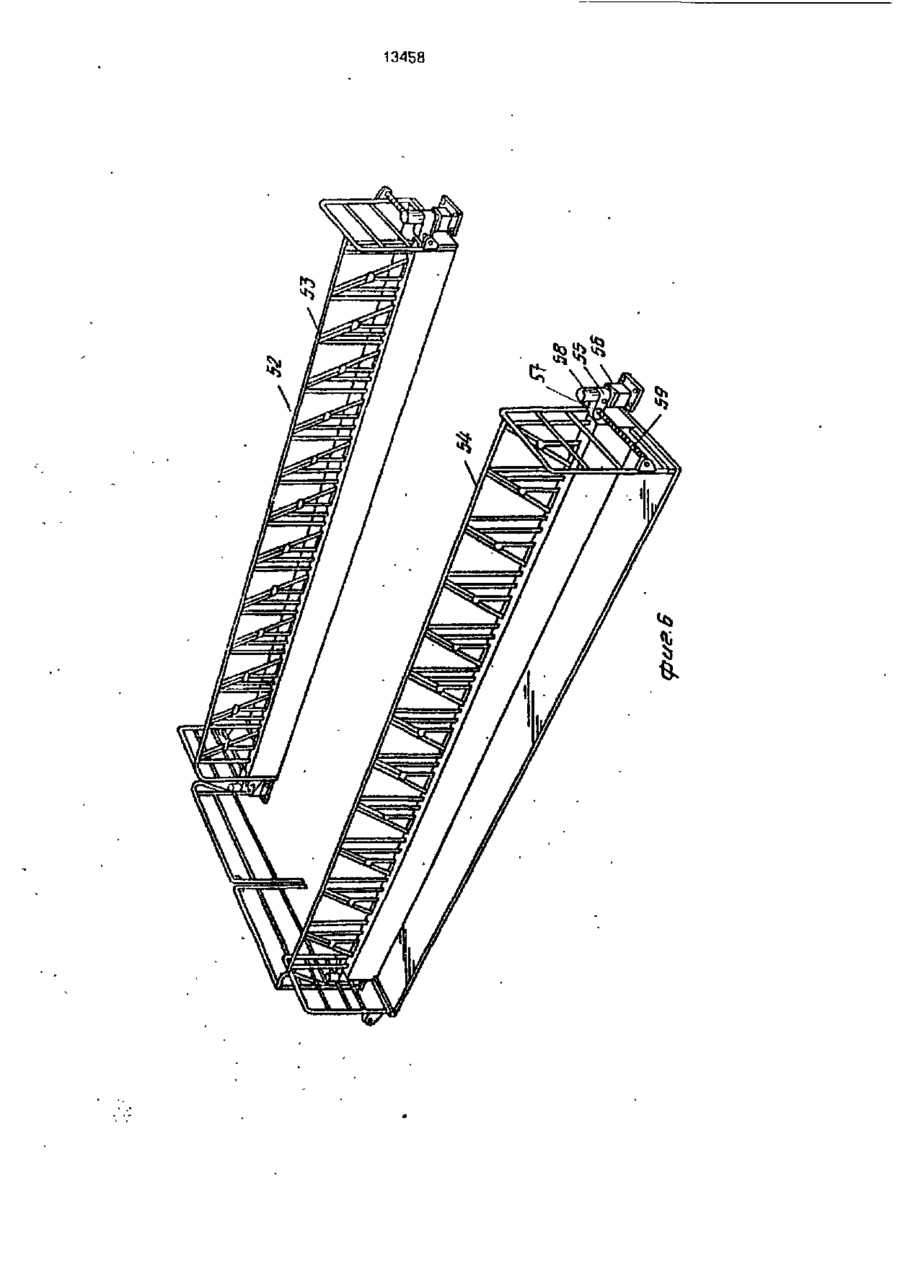

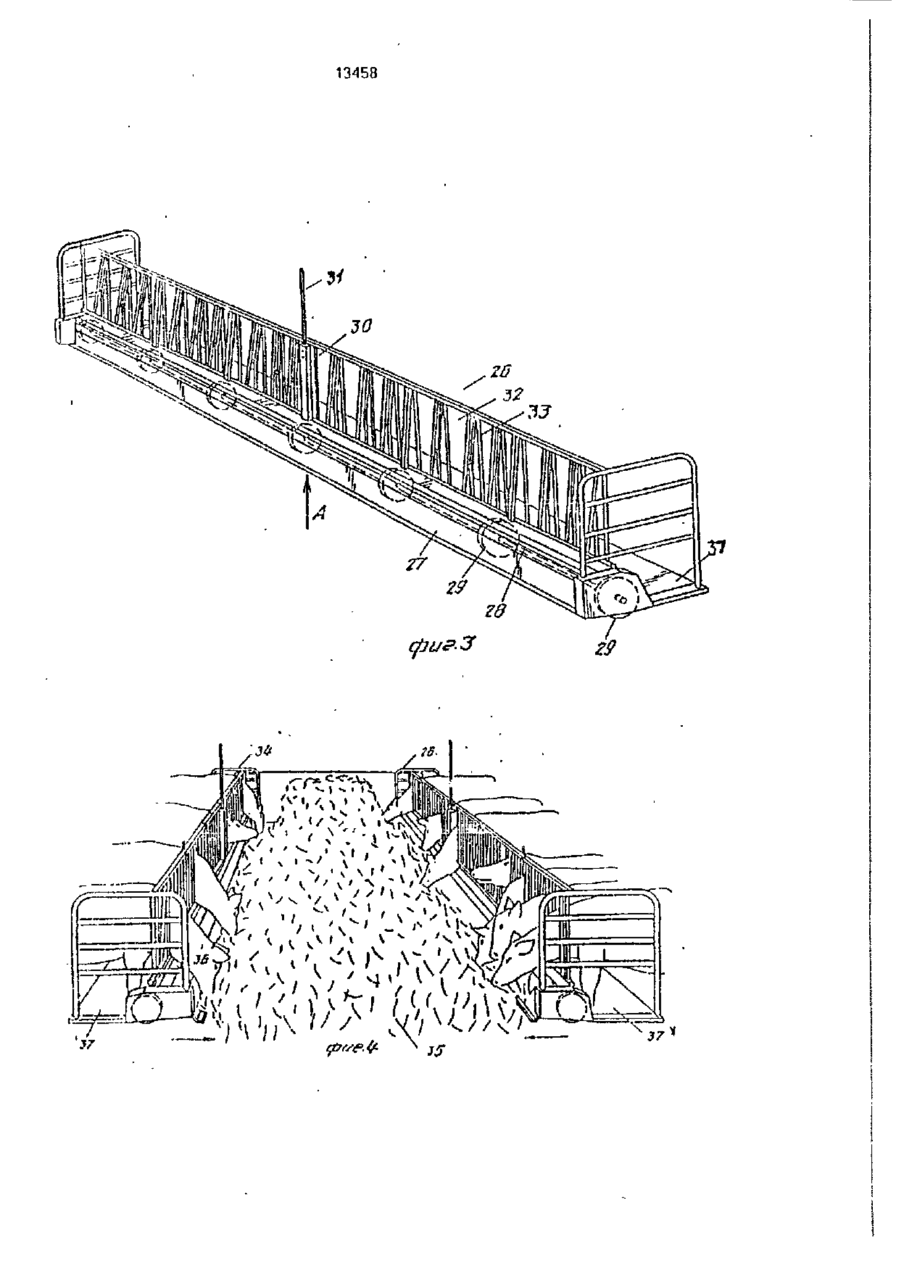

1. Устройство для кормления животных, содержащее по крайней мере одну раму с установленной на ней стойловой решетчатой перегородкой с проемами для голов животных и механизм поперечного перемещения рам к кормушке по основанию, на котором размещены настилы, о т л и ч а ю щ е е с я тем, что каждый настил установлен с возможностью перемещения по основанию и жестко связан с рамой стойловой перегородки, которая снабжена автоматическими привязями для животных, выполненными в виде планок, эксцентрично установленных на шарнирах в проемах перегородки, при этом рама снабжена механизмом привода для перемещения ее и стопорения в заданном положении. 2. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что настил снабжен опорными колесами. 3. Устройство по п, 2, о т л и ч а ю щ е е с я тем, что настил снабжен установленным вдоль него приводным валом, на котором жестко закреплены опорные колеса. А. Устройство поп. 1, о т л и ч а ю щ е е С я тем, что рамз снабжена расположенным со стороны ее торца упором, а приводной вал установлен за пределами настила и снабжен передаточным механизмом, связанным с упором. 5. Устройство по п. А, о т л и ч а ю щ е е с я тем, что рама снабжена дополнительным упором, расположенным со стороны ее второго торца, а приводной вал - дополнительным передаточным механизмом, расположенным с возможностью взаимодействия с дополнительным упором. 6. Устройство по пп. 3 -5, о т л и ч а ющ е е с я тем, что приводной вал снабжен реоерсивным двигателем. 7. Устройство по пп. А - 6, о т л и ч а ю щ е е с я тем, что каждый передаточный механизм выполнен в виде приводного винта и гайки. 8. Устройство по п. 7, о т л и ч а ю щ е е с я тем. что каждый упор рамы жестко закреплен на основании и снабжен приводной шестерней, кинематически связанной с приводным пиитом, причем винты имеют навивку разной направленности. 9. Устройство по п. 8, о т л и ч а ю ще ес я тем, что оно снабжено соединительным валом, который связан с приводными винтами. 10. Устройство по п. 9, о т л и ч а ю щ е ео я том, что связь соединительного вала с приводным винтом одной рамы выполнена о виде шарнира, а связь с винтом другой рамы - в виде муфты со стопором. С ел с» О 13458 Изобретение относится к устройствам для кормления животных и может быть использовано в сельскохозяйственном машиностроении, в частности в устройствах для кормления животных, например, коров. Цель изобретения - повышение удобства эксплуатации устройства для кормления животных. На фиг, 1 представлен вид в перспективе устройства для кормления животных с двумя перегородками у кормушки; на фиг. 2 - вид с местным разрезом фрагмента приводного устройства поперечного перемещения перегородки из фиг 1: на фиг. 3 - вид предпетпельного варианта реализации устройства; на фиг. 4 - в и д а перспективо двух перегородок у кормушки, расположенных *одна напротив другой, как на фиг. 3 во время функционирования; на фиг. 5 - оид А(фиг. 3) на приводное устройство поперечного перемещения порегородки с местным разрезом; на фиг. 6 вид в перспективе, соответствующий фиг. 1, другого варианта реализации перегородки; на фиг. 7 -схематичный вид другого варианта реализации приводного устройства поперечного перемещения перегородки: на фиг. 8 - фрагмент вида еще одного варианта реализации устройства в перспективе. Устройство содержит кормушку 1, перегородки 2 и 3, расположенные одна напроі и в д р у г о й у к о р м у ш к и 1. Каждая из перегородок содержи! раму 4, на которой помещена решетка 5, содержащая несколько штанг, между которыми образованы окна (проемы) 6. через которые животные могут просовывать головы для потребления корма, помещенного перед пзрегородкой. Решетки 5 фиксирующего типа, в каждом окне 6 которых имеется штанга 7, которая может поворачиваться на шарнирной петле8. В открытом положении ш гапг 7. как показано на фиг. 1, животные, такие как коровы, могут просовывать головы в окна 6 сверху. Когдэ голова коровы движется вниз, шея животного оказывается п положении против участка штанги 7, лежащего ниже шарнира 8, в результате чего штанга 7 поворачивается в вертикальное положение. Нижний конец штанги 7 взаимодействует через щели 9 в раме 4 с фиксирующим механизмом, который фиксирует штангу 7 в вертикальном положении. Том самым животные больше не могут вынуть свою голову из окна 6. Предусмотрено далее управляющее средство (не показано), с помощью которого фиксирующие механизмы могут быть отключены, так что штанги 7 снова освобождаются и животные могут вынимзть голпзы из окоп 6. 5 10 15 20 25 30 35 корм эти животные будут продолжать поедать корм до удовлетворения своих потребностей. Непроизводительный расход корма тем самым предотвращается в значительной степени. Позади рамы 4 проходит настил 10, задняя кромка которого расположена на основании. С обоих сторон каждой перегородки у кормушки расположены боковые перегородки И , 12. Каждая перегородка 2,3 у кормушки опирает ся посредством подвижных элементов непосредственно на основание и может тем самым скользить по нему. Эти подвижные элементы могут быть стальными скользящими башмаками, или могут быть, например, выполнены из нейлонових блоков. Как сказано выше, корм, потребляемый животными, помещается перед перегородками 2, 3 в кормушке, т.е. в пространстве между ними, как показано на фиг. 1. Животные могут потреблять корм, который для них доступен. Как только этот доступный корм потреблен, перегородки у кормушки перемещаются одна к другой посредством приводного устройства 13, Это приводное устройство 13 (фиг. 2) содержит реверсивный электродвигатель 14, который вращает стационарно смонтированный вал 15 через редуктор 16 На валу 15 намотаны тросы 17, которые перекинуты через шкивы 18, установленные стационарно для каждий перегородки у кормушки. Концы тросов 17 крепятся к упору 19, который соединен жестко с соответствующей рамой перегородки у кормушки. Как показано на фиг. 2. упор 19 также имеет направляющую 20, которая расположена в канавке 21, проложенной в основании. Как показано на фиг. 2, верхняя ветвь 40 троса 17 прикреплена к упору 19 рамы перегородки 3 у кормушки. Когда вал 15 вращается в направлении стрелки 22, то верхняя ветвь" троса 17 подтягивается к валу 15 и перегородка 3 с рамой перемещается впе45 ред. Как очевидно, рама перегородки 2 прикре п л е н а а н а л о г и ч н ы м о б р а з о м к соответствующему тросу, но к нижней ветви, так что когда вал 15 вращается в направлении, указанном на фигуре, перегородки 2, 50 3 подтягиваются одна к другой. Как показано на фиг. 1, вал 15 проходит по всей длине двух перегородок 2 и 3 у кормушки, и аналогичное устройство перемещения троса расположено на противоположном 55 конце, так что перегородки 2 и 3 у кормушки приводятся в движение на обоих концах, обеспечивая тем самым стабильную работу. С каждым упором 19 перегородок 2 и 3 у кормушки соединена пластина 23, которая Тзк как жийотиыв фиксируются в окнах закрывает канавку 21,образованную воснорешетки, как только они начали поедать . 13453 вании во всех положениях соответствующих перегородок у кормушки при их перемещении. Загрязнение приводного устройства остатками корма и навоза при этом предотвращается. Редуктор 16 с двигателем 14 и 5 взаимодействующими деталями размещены в яме 24 в оснояанш закрытой крышкой 25. В варианте реализации на фиг, I, который здесь описывается, концы нала 15 зафиксированы и образуют опорные элементы, опюси- 10 тельно которого рамы перегородок у кормушки могут передвигаться вперед ч назад приводным устройством 13. Когда перегородки 2 и 3 у кормушки расположены в крайнем ближнем гіоложе- 15 ний друг к другу и корм полностью погреблен, двигатель 14 приводного устройства 13 включается в обратном направлении, перемещая тем самым перегородки у кормушки в сторону друг от друга а наиболее удален- 20 ное положение. Тогда свежий корм может быть загружен между перегородками. Перегородка 26 у кормушки, показанная на фиг. 3, содержит раму 27, о которой, как будет описано ниже, расположен в продоль- 25 ном направлении вал 28. Этот продольный вал имеет несколько жестко соединенных с ним опорных колес 29, образующих опору, с помощью которой рама 27 держится непосредственно на поверхности основания. 30 Продольный вал 28 можег приводитися в движение с помощью приводного устройства 30, Он включает в себя реверсивный электродвигатель, злектрокабель 31, прикрепленный к потолку навеса, где использу- 35" ется устройство для кормления животных. Таким же образом, как в случае описанного варианта реализации, перегородка 26 и кормушки содержат несколько окон 32 кормушки, которые ограничены с одной его- 40 роны штангой 33, в которых животные, когда просовывают головы в окна 32, чтобы начать поедание корма, фиксируются в перегородке 26. На фиг. 4 показана перегородка 26 у кор- 45 мушки фиг. З в устройстве вместе с идентичной перегородкой 34 кормушки, расположенной напротив. Корм 35 загружают между перегородками 26 и 34 кормушки. Во время кормления коровы просовь'вают голову через 50 окна 32, чтобы иметь возможность доставать корм 35. Коровы 36 опираются своими передними ногами на настил 37, который жестко соединен с рамой, соответствующий перегородки у кормушки. Любое усилие, приложен- 55 ное к перегородке в результатетолчка коровы непосредственно компенсируется реакцией силы, создаваемой передними ногами, так что образуется замкнутая система сил, и перегородки у кормушки пе могут быть опрокинуты. Благодаря малому п действующих сил перегородки у кормушки могут быть облегченными. Приводное устройство 30 (фиг. 5} перегородок у кормушки .содержит реверсивный электродвигатель 38, установленный на редукторе 39. На выходном валу редуктора 39 установлена звездочка 40, которая с помощью цепи 41 соединена со зоездочкой 42, установленной жестко на продольном палу 28. Вал 28 соединен с рамой 43 посредством подшипниковых блоков 44 с возможностью вращения в них и которые состоят из даух взаимно прижатих друг к другу пластиковых блоков, например, нейлоновых, оставлял свободным капал подшипника. К раме 43 жестко приварена U-образная опорная пластина 45, на которой установлен подшипниковый блок 44 для передачи вертикальных усилий. Вблизи цепной передачи и между валом 28 и приводным редуктором 39 расположен стержень 46, который на одной стороне поддерживается посредством нейлонового блока 47 на валу 28 и на другой стороне опирается на пластину 48. соединенную с редуктором 39, Стержень 46 непосредственно воспринимает усилия цепи, так что они не передаются на раму 43, благодаря чему она может быть выполнена облегченной. Вокруг редуктора 39 и доигателя 38 установлен кожух 49. В верхней части кожуха 49 установлен блок переключателя 50, имеющий кнопки 51 для включения двигателя 08. В блоке переключателя 50 может быть установлен регулируемый таймер переключателя, который включает двигатель на определенное время после нажатия одной из кнопок 51. Этот период времени работы двигателя определяет расстояние, на которое перемещается перегородка у кормушки. В зависимости от длины перегородки у кормушки, т.е. числа окон для кормления в ней, высоты кучи корма 35 и потребности в корме животных, фермер может установить требуемое расстояние перемещения каждый раз за счет времени работы двигателя. Устройство перегородки у кормушки на фиг. 6 соответствует в большей степени устройству, показанному на фиг. 1. Устройство 52 аналогичным образом содержит две перегородки 53 и 54 у кормушки, которые могут возоратио-поступательно перемещаться посредством приводных устройств смежных с каждым концом каждой перегородки 53, 54 у кормушки. Каждое приводное устройство 55 здесь содержит опору 56, смонтированную неподвижно на основании и несущую приводную шестерню 57, приводимую во вращение реверсивным электродвигателем 5Q. На конце 13458 8 каждой перегородки 53, 54 смонтирован жепротивоположно расположенных перегостко ходовой винт 59, т.е. без возможности родки 73 и 74 кормушки. Приводное устройвращения. Приводная шестерня 57 содерство 75 в этом варианте реализации жит смоитиропанную с возможностью врасодержит кожух, смонтированный на осіющения гайки, которая кинематически 5 вании. в который заключена передача 76, связана с ходовым винтом 59, образуя перекоторая соединена с реверсивным электродаточный механизм, и могут быть установдвигателем 77. Выходной вал передачи 76 лены с возможностью вращения через образован ходовым винтом 78, который заредуктор с помощью двигателя 58. Двигатецепляется с гайками 79, 80, соединенными ли 58 приводных устройств 55 перегородок 10 жестко с боковой перегородкой перегород53 и 54 приводятся в движение синхронно. ки 74 у кормушки. Через вращение ходового Предпочтительно осе четыре двигатели всех винта 78 с помощью электродвигателя 77 четырех приводных шестерен приводятся в перегородка 74 у кормушки может тем садвижение синхронно, и направление врамым перемещаться возвратно-поступательщения такое, что когда приводные устройства включены одновременно, перегородки 15 но. Перегородка 73 у кормушки содержит гайку 81, в которую ввинчивается ходовой 53, 54 у кормушки дрижутся в противоповинт 82, с противоположной навивкой резьложных направлениях. бы, чем у аналогичных гаек 79, 80 и ходового винта 78. Ходовой винт 82, имеющий смонВместо четырех приводных шестерен четырьмя отдельными двигателями, как показа- 20 тированную на его конце опору 83, жестко но на фиг. 6, винтовое приводное устройство установленную на основании. Этот ходовой с одним приводным двигателем также может винт приводится в движение тем же привоиспользоваться. Такой вариант реализации дом 75, используя соединительный вал 84. показан схематично на фиг. 7. Приводное усСоединительный вал 84 на одном конце свл-. тройство 60 здесь содержит установленную 25 зан с ходовым винтом 78 посредством шаржестко на основании передачу 61,_ которая, ' нира 35 и своим другим концом - с ходовым как уже описано со ссылкой на Фиг. 6, может БИНТОМ 82 посредством разъемной муфты со перемещать возвратно-поступательно постопором. Это разъемное соединение сосредством двигателя 62 ходогюй винт 63, содержит подвижную (скользящую) полумуфту единенный жестко с перегородкой. 30 86, которая установлена с возможностью Передача G1 выполнена таким образом, что продольного перемещения, но не вращения может приводить в движение вертикальный на валу 84 и снабжена внутри стопорным выходной вал 64. Посредством передачи 65 приспособлением, которое зажимается на с взаимно перпендикулярными валами вал соединительных элементах 87 на конце хо64 вращает горизонтальный вал 66, который посредством передачи 67 с взаимно пер- 35 дового винта 81. В положении соединительного вала 84, вычерченного сплошными пендикулярными валами на противоположлиниями, две перегородки 73, 74 у кормушном конце соответствующей перегородки у ки синхронно приводятся в движение одним кормушки приводит к движение вертикальприводным устройством 75. В результате ный вал 68. который является входным ва40 перемещения подвижной полумуфты 86 лам передачи 69, соответствующей влево соединительный вал 84 освобождаетпередаче 61. Когда двигатель 62 включен в ся от ходового пиита 32 и может убираться работу, эта передача 09 приподит в движевверх в положение обозначенное позицией ние ходовой винт 70 таким же образом, гак 88. Пространство между двумя перегородприводится в движение ходовой винт 63. В 45. коми 73, 74 у кормушки может быть тем результате этого перегородка у кормушки песамым легко доступным для размещения ремещается синхронно на обоих концах опкорма между перегородками. Благодаря ределенным образом. расположению ходовых винтов на уровне значительно выше поверхности основания Передача 65 взаимно перпендикулярными валами далее выполнена таким образом, 50 они не загрязняются скотом. что имеет второй выходной вал 71, который Хотя перегородки между участками корпроходит до аналогичного приводного устмления показаны на каждой фигуре, они ройства аналогичной перегородки у кормушнужны но во всех случаях. ки, расположенной напротив. Это приводное Показанные варианты реализации касаустройство может иметь свой собственный 55 ются наиболее обычных перегородок у корэлектродвигатель, в котором вал 71 служит мушки, расположенных напротив друг друга для синхронизации двух приводов. попарно. Одинарные перегородки у кормушки также могут использоваться, наприУстройство 72 перегородки у кормушки, мер, с приводом, как показано на фиг. 6. показанное на фиг. 8, также содержит две 13458 фае. І /9 Фиг 2 13458 28 фі/г* З 13458 і а, tfwaff 13458 I 13458 67 68 7Q 13458 Упорядник Замовлення 4116 Техред М.Моргентал Коректор М. Самборська Тираж Підписне Державне латентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
