Пристрій для кріплення маякового профілю

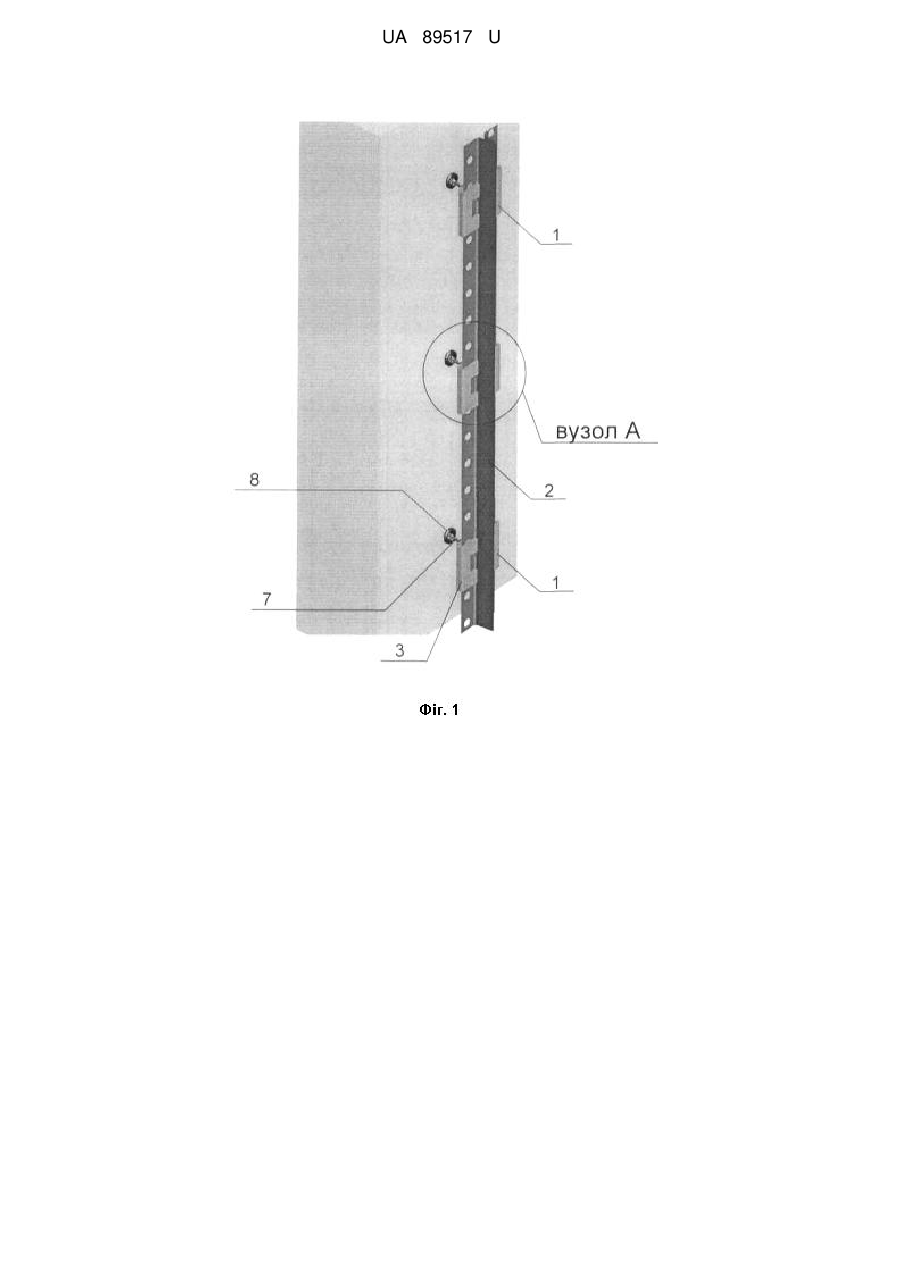

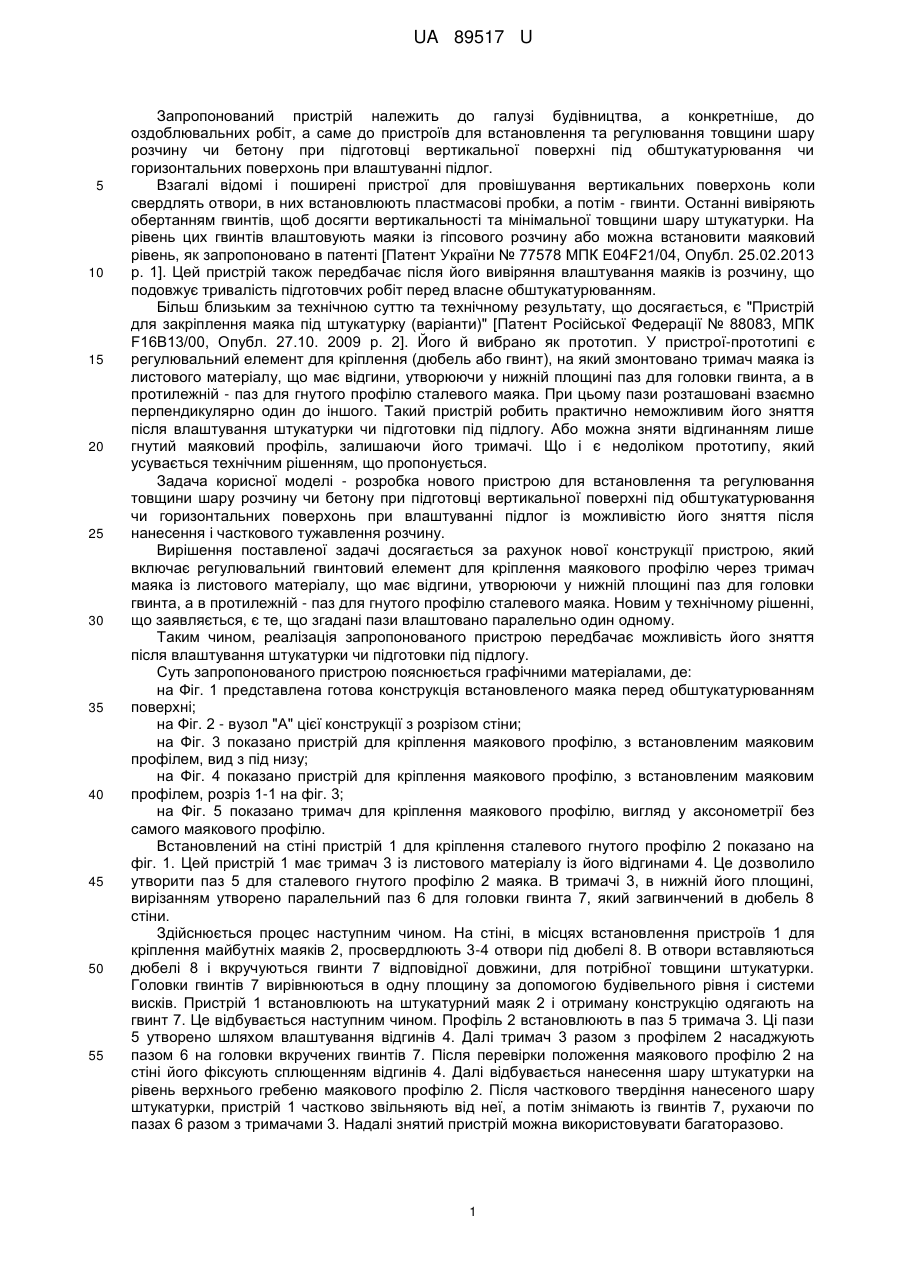

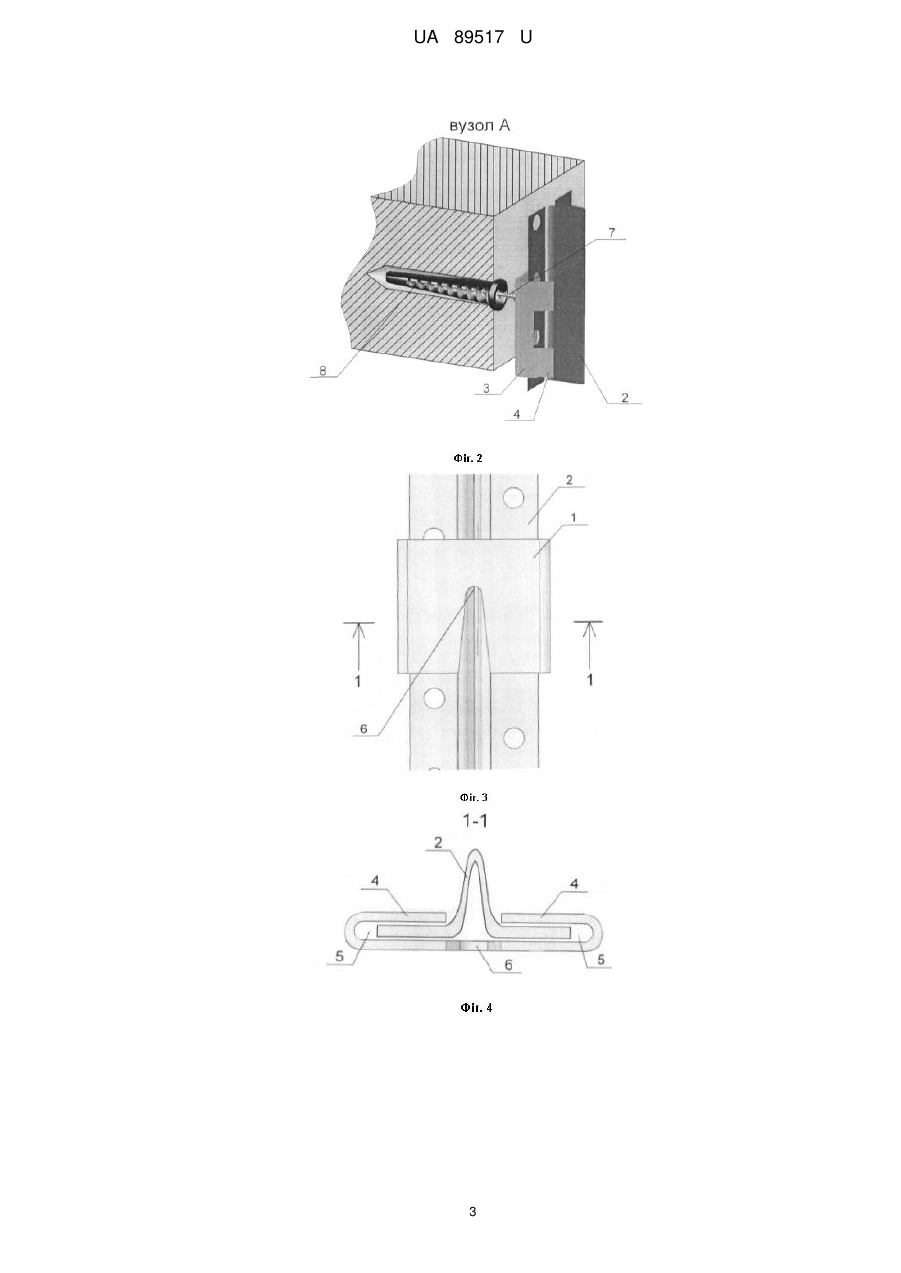

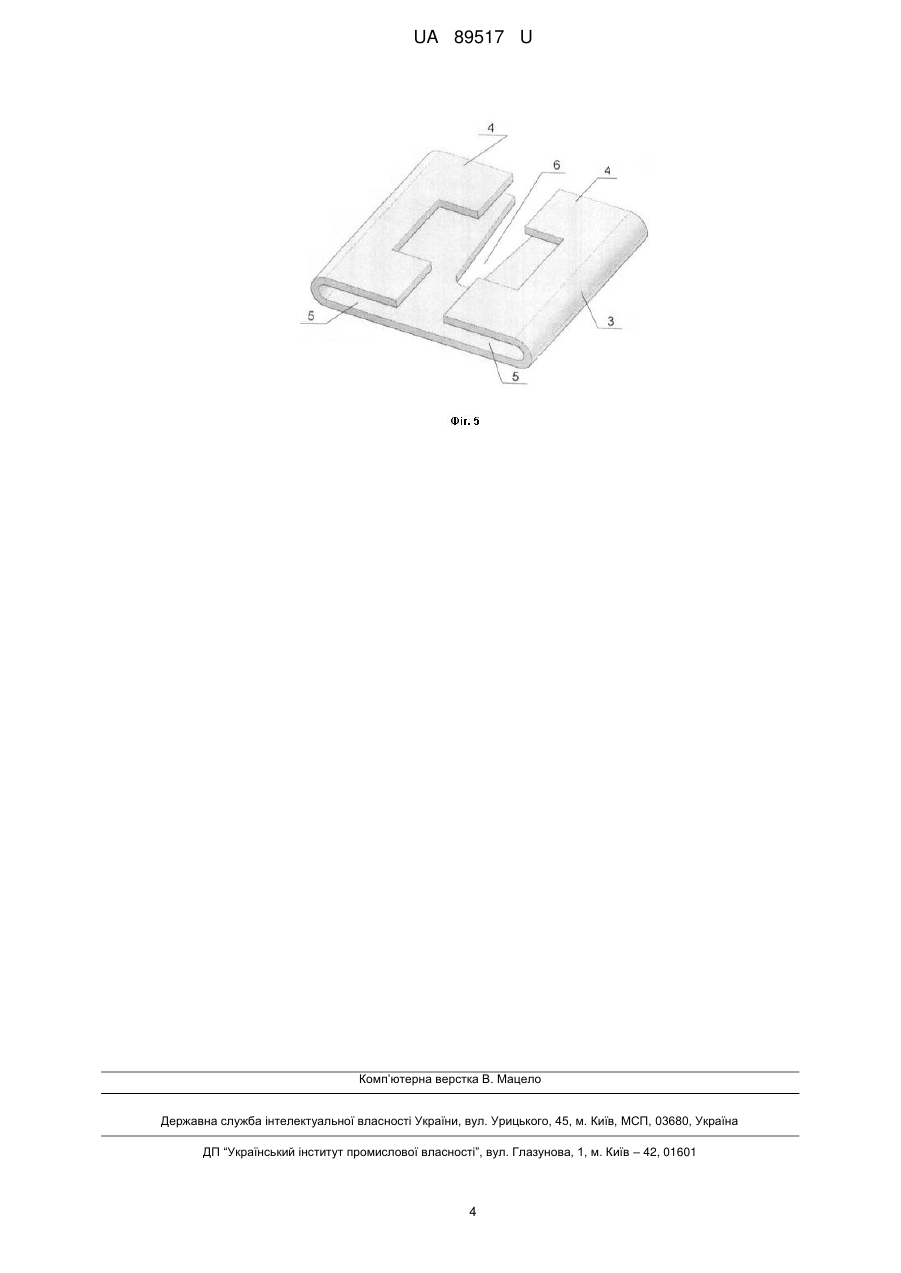

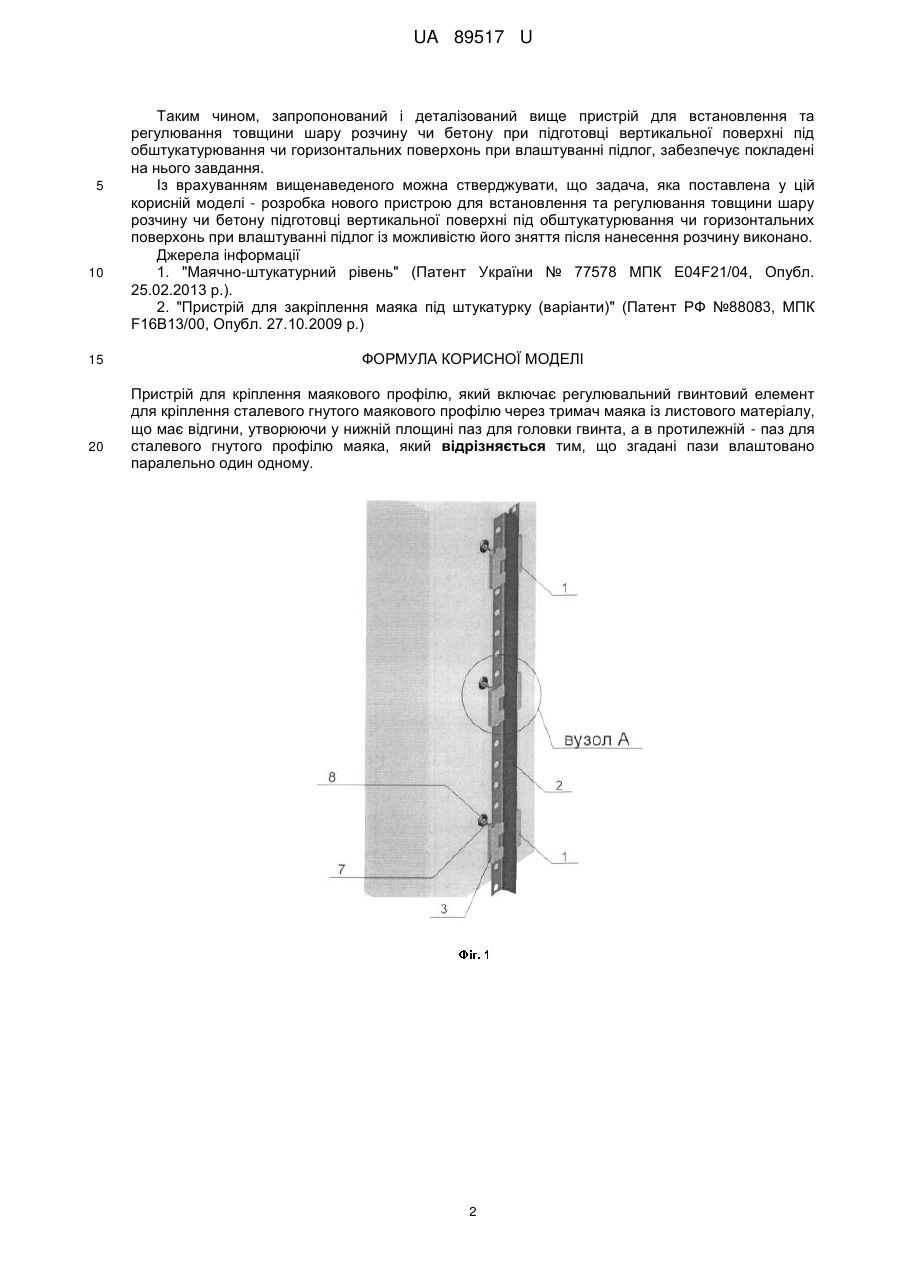

Реферат: Пристрій для кріплення маякового профілю включає регулювальний гвинтовий елемент для кріплення сталевого гнутого маякового профілю через тримач маяка із листового матеріалу, що має відгини, утворюючи у нижній площині паз для головки гвинта, а в протилежній - паз для сталевого гнутого профілю маяка. Згадані пази влаштовано паралельно один одному. UA 89517 U (54) ПРИСТРІЙ ДЛЯ КРІПЛЕННЯ МАЯКОВОГО ПРОФІЛЮ UA 89517 U UA 89517 U 5 10 15 20 25 30 35 40 45 50 55 Запропонований пристрій належить до галузі будівництва, а конкретніше, до оздоблювальних робіт, а саме до пристроїв для встановлення та регулювання товщини шару розчину чи бетону при підготовці вертикальної поверхні під обштукатурювання чи горизонтальних поверхонь при влаштуванні підлог. Взагалі відомі і поширені пристрої для провішування вертикальних поверхонь коли свердлять отвори, в них встановлюють пластмасові пробки, а потім - гвинти. Останні вивіряють обертанням гвинтів, щоб досягти вертикальності та мінімальної товщини шару штукатурки. На рівень цих гвинтів влаштовують маяки із гіпсового розчину або можна встановити маяковий рівень, як запропоновано в патенті [Патент України № 77578 МПК E04F21/04, Опубл. 25.02.2013 р. 1]. Цей пристрій також передбачає після його вивіряння влаштування маяків із розчину, що подовжує тривалість підготовчих робіт перед власне обштукатурюванням. Більш близьким за технічною суттю та технічному результату, що досягається, є "Пристрій для закріплення маяка під штукатурку (варіанти)" [Патент Російської Федерації № 88083, МПК F16В13/00, Опубл. 27.10. 2009 р. 2]. Його й вибрано як прототип. У пристрої-прототипі є регулювальний елемент для кріплення (дюбель або гвинт), на який змонтовано тримач маяка із листового матеріалу, що має відгини, утворюючи у нижній площині паз для головки гвинта, а в протилежній - паз для гнутого профілю сталевого маяка. При цьому пази розташовані взаємно перпендикулярно один до іншого. Такий пристрій робить практично неможливим його зняття після влаштування штукатурки чи підготовки під підлогу. Або можна зняти відгинанням лише гнутий маяковий профіль, залишаючи його тримачі. Що і є недоліком прототипу, який усувається технічним рішенням, що пропонується. Задача корисної моделі - розробка нового пристрою для встановлення та регулювання товщини шару розчину чи бетону при підготовці вертикальної поверхні під обштукатурювання чи горизонтальних поверхонь при влаштуванні підлог із можливістю його зняття після нанесення і часткового тужавлення розчину. Вирішення поставленої задачі досягається за рахунок нової конструкції пристрою, який включає регулювальний гвинтовий елемент для кріплення маякового профілю через тримач маяка із листового матеріалу, що має відгини, утворюючи у нижній площині паз для головки гвинта, а в протилежній - паз для гнутого профілю сталевого маяка. Новим у технічному рішенні, що заявляється, є те, що згадані пази влаштовано паралельно один одному. Таким чином, реалізація запропонованого пристрою передбачає можливість його зняття після влаштування штукатурки чи підготовки під підлогу. Суть запропонованого пристрою пояснюється графічними матеріалами, де: на Фіг. 1 представлена готова конструкція встановленого маяка перед обштукатурюванням поверхні; на Фіг. 2 - вузол "А" цієї конструкції з розрізом стіни; на Фіг. 3 показано пристрій для кріплення маякового профілю, з встановленим маяковим профілем, вид з під низу; на Фіг. 4 показано пристрій для кріплення маякового профілю, з встановленим маяковим профілем, розріз 1-1 на фіг. 3; на Фіг. 5 показано тримач для кріплення маякового профілю, вигляд у аксонометрії без самого маякового профілю. Встановлений на стіні пристрій 1 для кріплення сталевого гнутого профілю 2 показано на фіг. 1. Цей пристрій 1 має тримач 3 із листового матеріалу із його відгинами 4. Це дозволило утворити паз 5 для сталевого гнутого профілю 2 маяка. В тримачі 3, в нижній його площині, вирізанням утворено паралельний паз 6 для головки гвинта 7, який загвинчений в дюбель 8 стіни. Здійснюється процес наступним чином. На стіні, в місцях встановлення пристроїв 1 для кріплення майбутніх маяків 2, просвердлюють 3-4 отвори під дюбелі 8. В отвори вставляються дюбелі 8 і вкручуються гвинти 7 відповідної довжини, для потрібної товщини штукатурки. Головки гвинтів 7 вирівнюються в одну площину за допомогою будівельного рівня і системи висків. Пристрій 1 встановлюють на штукатурний маяк 2 і отриману конструкцію одягають на гвинт 7. Це відбувається наступним чином. Профіль 2 встановлюють в паз 5тримача 3. Ці пази 5 утворено шляхом влаштування відгинів 4. Далі тримач 3 разом з профілем 2 насаджують пазом 6 на головки вкручених гвинтів 7. Після перевірки положення маякового профілю 2 на стіні його фіксують сплющенням відгинів 4. Далі відбувається нанесення шару штукатурки на рівень верхнього гребеню маякового профілю 2. Після часткового твердіння нанесеного шару штукатурки, пристрій 1 частково звільняють від неї, а потім знімають із гвинтів 7, рухаючи по пазах 6 разом з тримачами 3. Надалі знятий пристрій можна використовувати багаторазово. 1 UA 89517 U 5 10 15 20 Таким чином, запропонований і деталізований вище пристрій для встановлення та регулювання товщини шару розчину чи бетону при підготовці вертикальної поверхні під обштукатурювання чи горизонтальних поверхонь при влаштуванні підлог, забезпечує покладені на нього завдання. Із врахуванням вищенаведеного можна стверджувати, що задача, яка поставлена у цій корисній моделі - розробка нового пристрою для встановлення та регулювання товщини шару розчину чи бетону підготовці вертикальної поверхні під обштукатурювання чи горизонтальних поверхонь при влаштуванні підлог із можливістю його зняття після нанесення розчину виконано. Джерела інформації 1. "Маячно-штукатурний рівень" (Патент України № 77578 МПК E04F21/04, Опубл. 25.02.2013 р.). 2. "Пристрій для закріплення маяка під штукатурку (варіанти)" (Патент РФ №88083, МПК F16B13/00, Опубл. 27.10.2009 р.) ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для кріплення маякового профілю, який включає регулювальний гвинтовий елемент для кріплення сталевого гнутого маякового профілю через тримач маяка із листового матеріалу, що має відгини, утворюючи у нижній площині паз для головки гвинта, а в протилежній - паз для сталевого гнутого профілю маяка, який відрізняється тим, що згадані пази влаштовано паралельно один одному. 2 UA 89517 U 3 UA 89517 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
