Спосіб вимірювання характеристик розсіяння об’єкта в субміліметровому діапазоні радіохвиль і пристрій для його здійснення

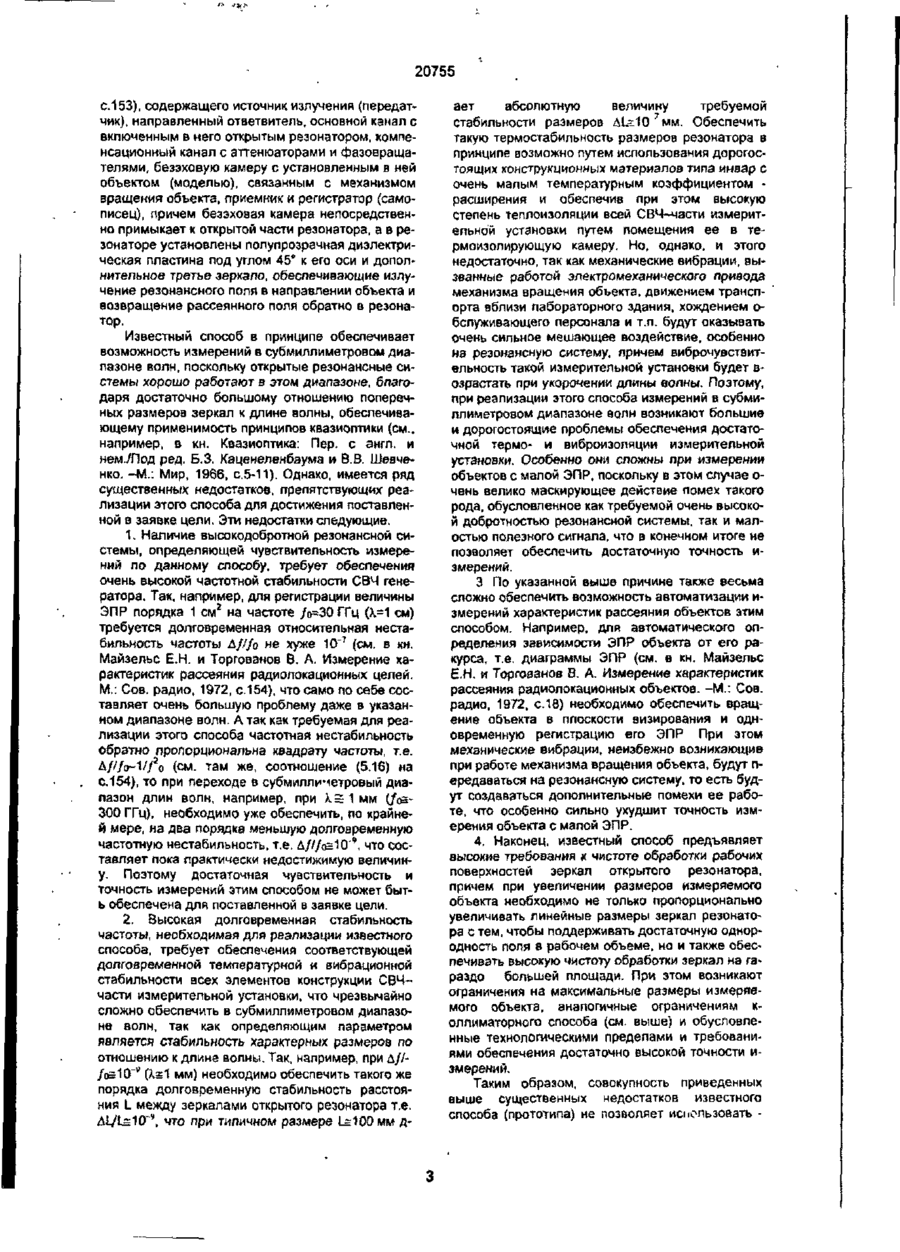

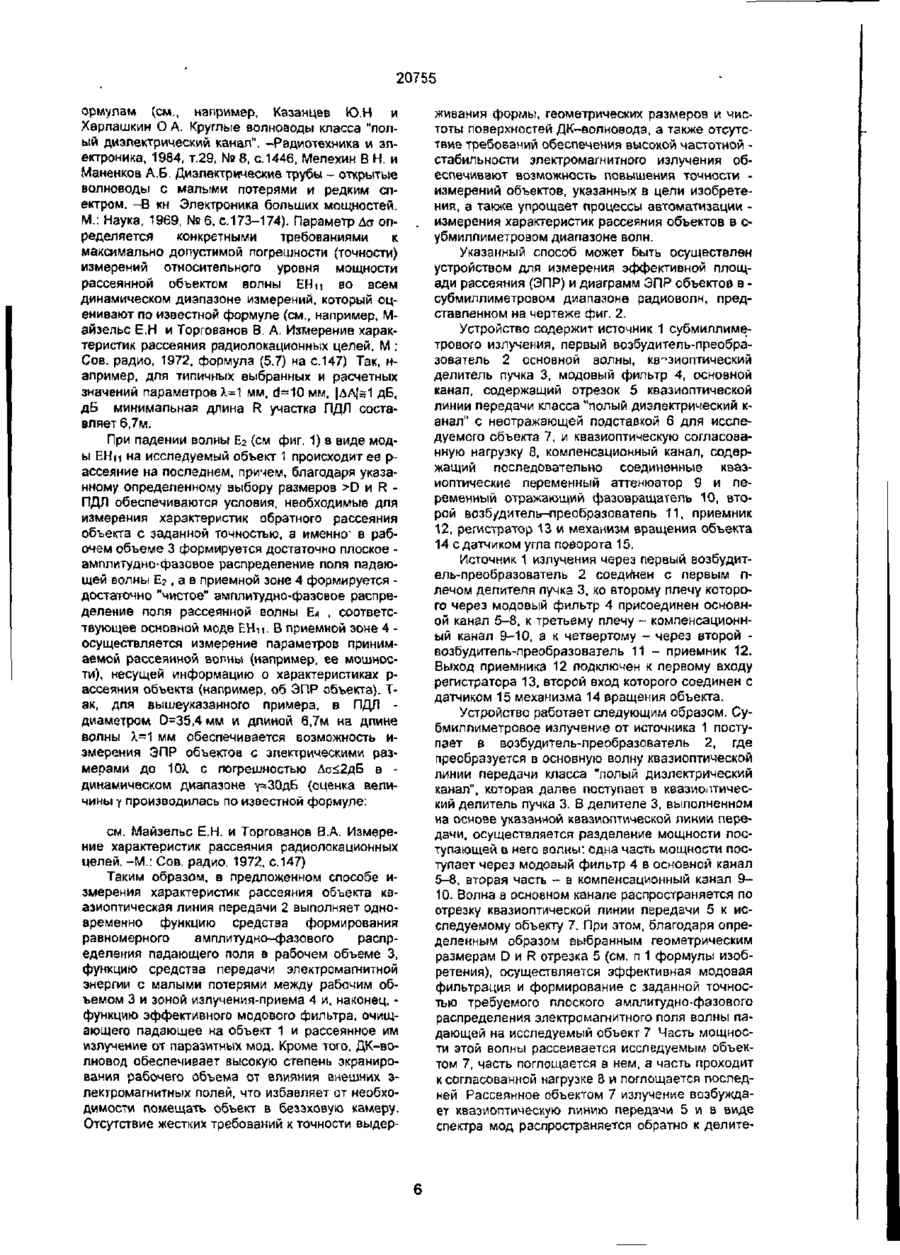

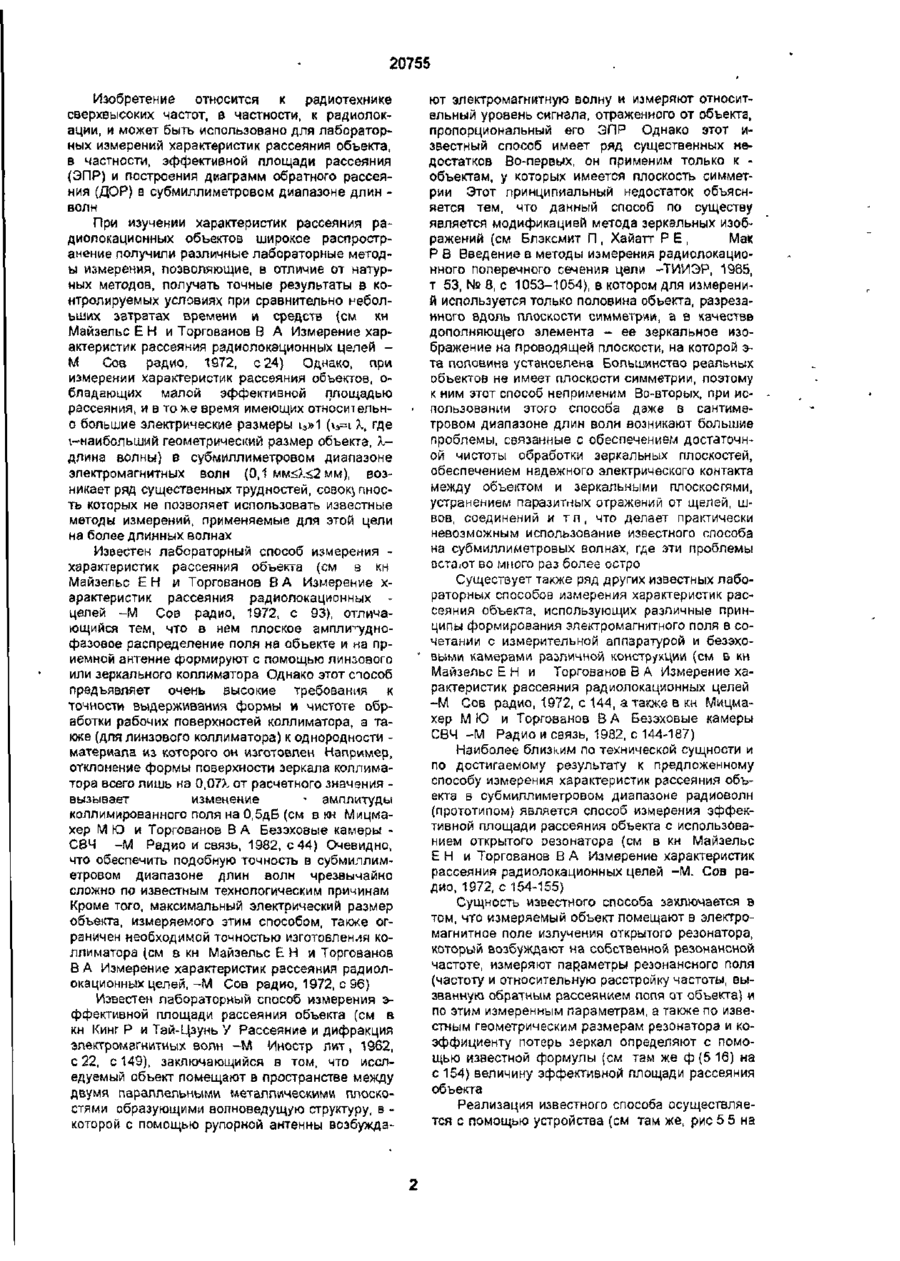

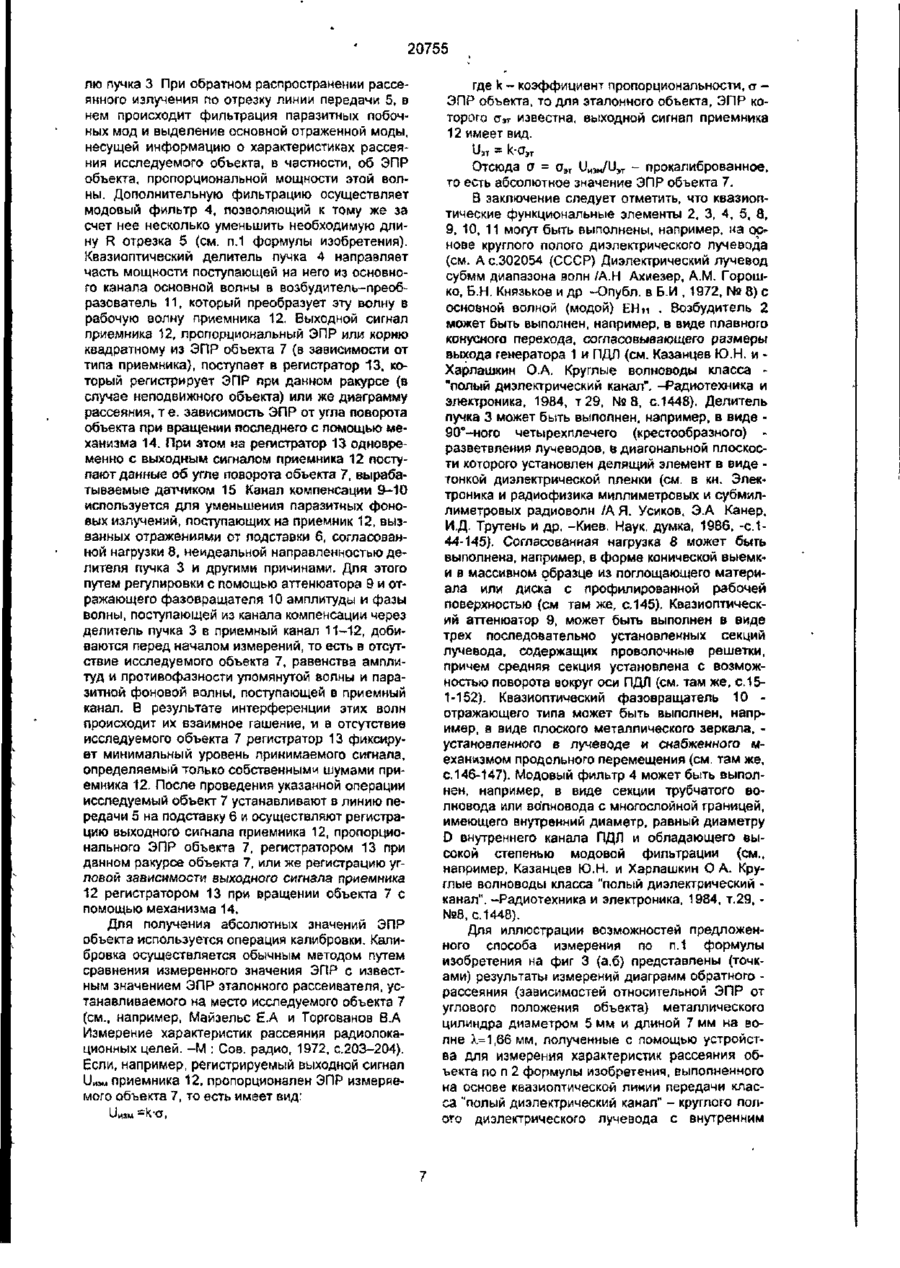

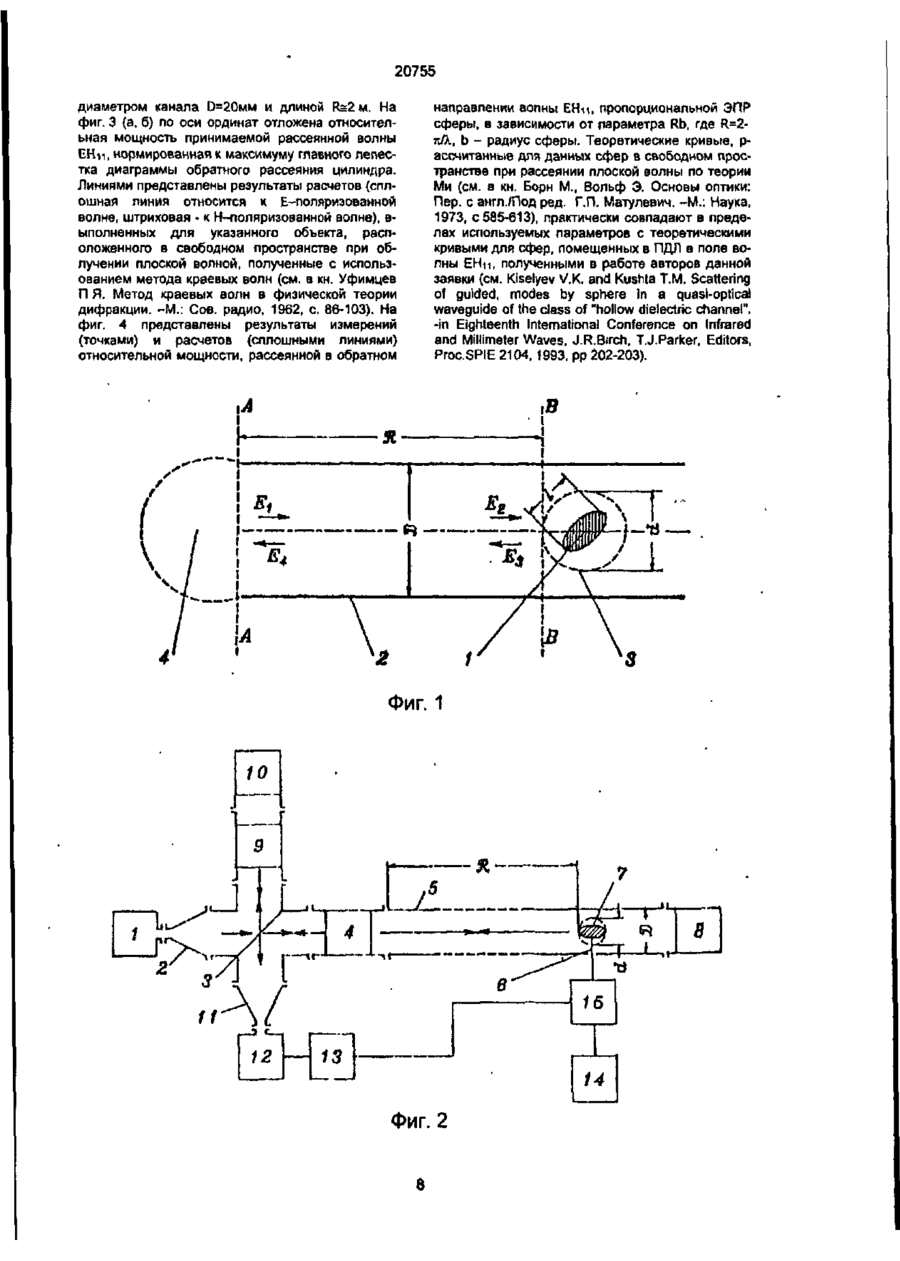

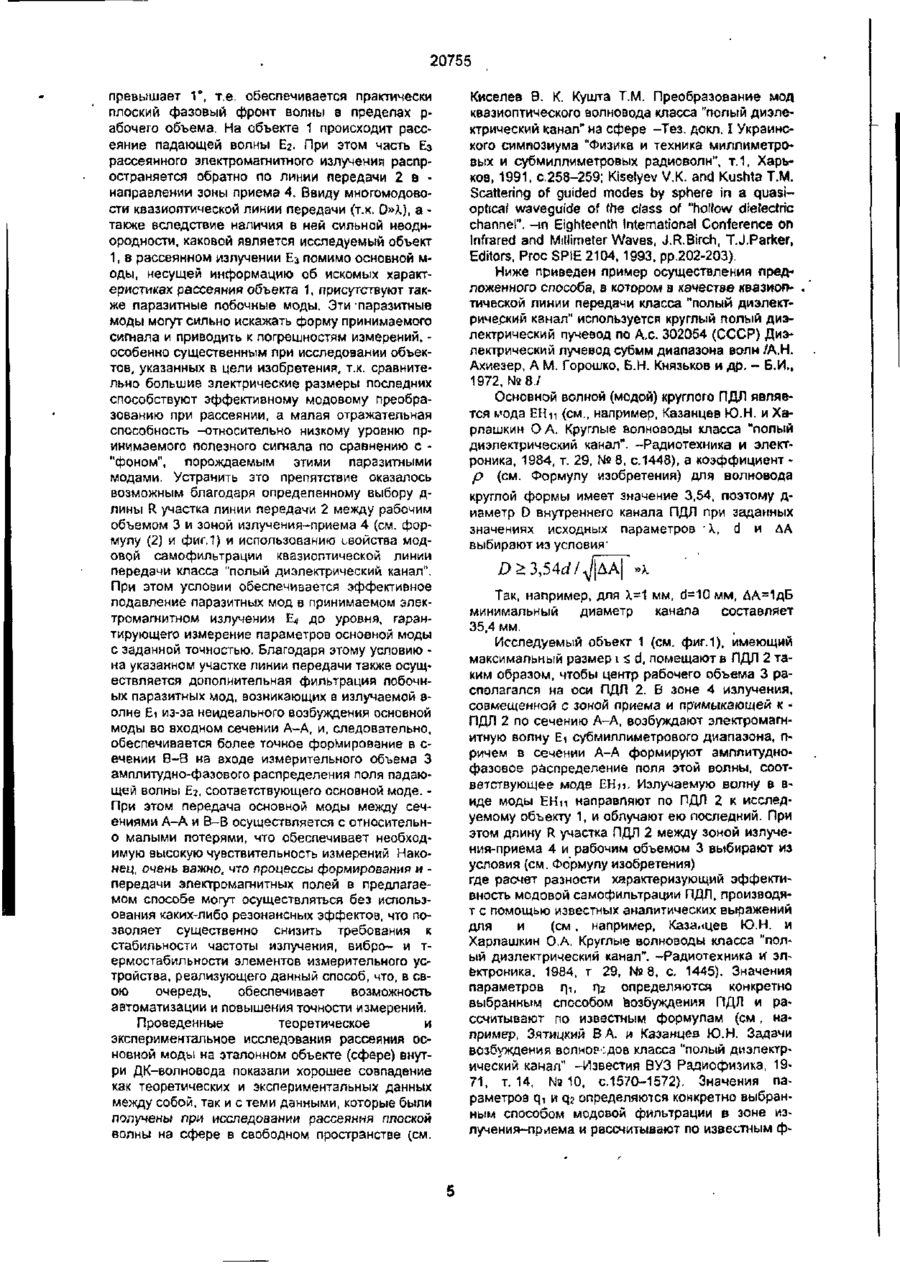

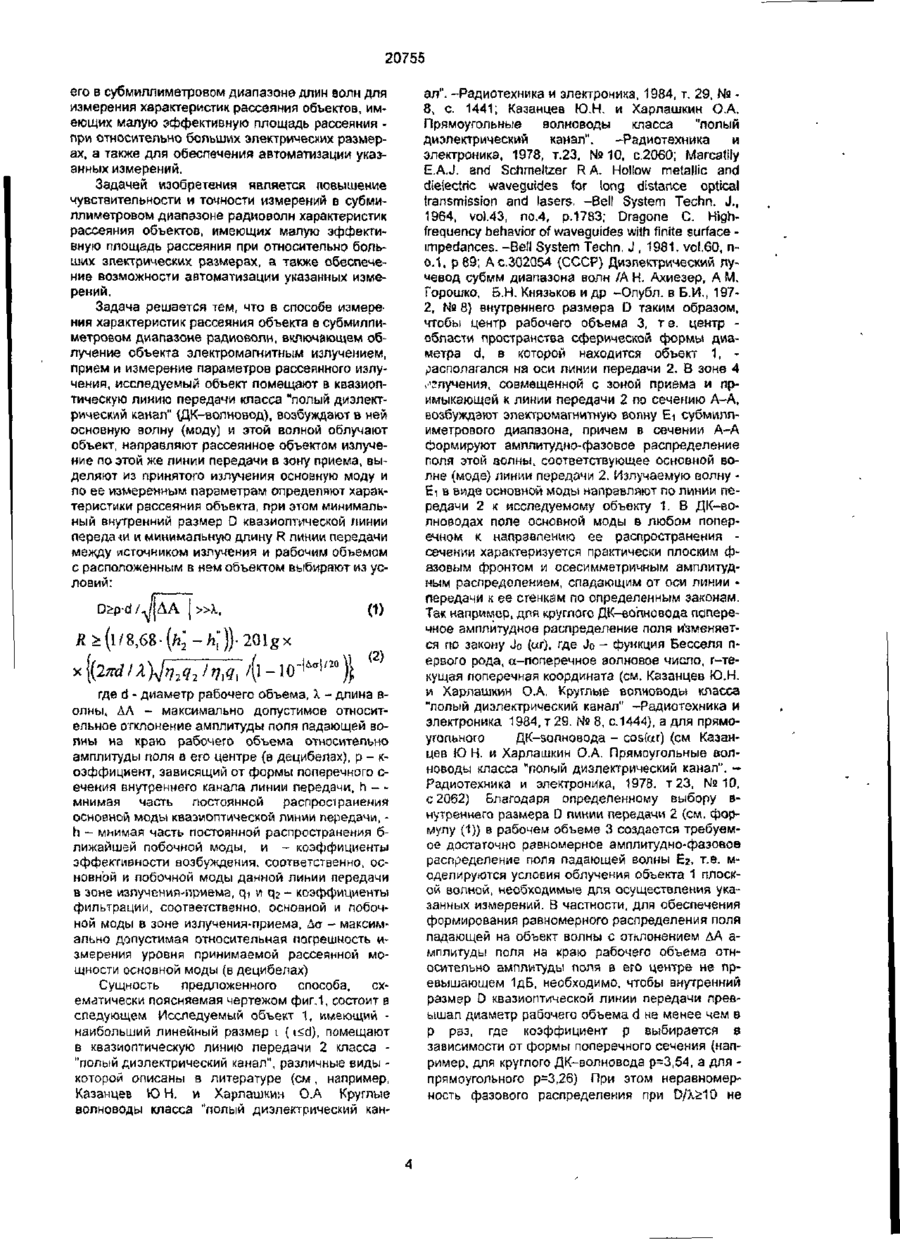

1 Способ измерения характеристик рассеяния объекта в субмиллиметровом диапазоне радиоволн, заключающийся в том, что из зоны излучения в направлении исследуемого объекта направляют электромагнитную волну, причем формируют плоское амплитудно-фазовое распределение поля этой волны в рабочем объеме, занимаемом объектом, принимают рассеянную электромагнитную волну, причем формируют плоское амплитудно-фазовое распределение поля этой волны б приемной зоне, измеряют параметры принятой рассеянной волны и по результатам измерений определяют характеристики рассеяния объекта, отличающийся тем, что исследуемый объект помещают в квазиоптическую линию передачи класса "полый диэлектрический канал" таким образом, чтобы центр рабочего обьема располагался на ее оси, возбуждают в этой линии передачи в зоне излучения основную волну (моду), которую канализируют в рабочий объем, и этой волной облучают исследуемый объект, канализируют рассеянное электромагнитное излучение в приемную зону по этой же линии передачи, выделяют из принятого излучения основную моду и по ее измеренным параметрам определяют характеристики рассеяния объекта, при этом характерный поперечный размер D внутреннего канала кваэиоптической линии передачи и ее длину R между зоной излучения-приема и рабочим объемом выбирают из условий где d -диаметр рабочего объема, Х-длина волны, ДА - максимально допустимое относительное отклонение амплитуды поля падающей волны на краю рабочего объема относительно амплитуды поля в его центре (в децибелах), р - коэффициент, зависящий от формы поперечного'сечения внутреннего канала линии передачи, Л," и А" - мнимые части постоянной распространения, соответственно, основной моды и ближайшей к ней побочной моды в данной линии передачи, п,1 и иг-коэффициенты эффективности р*&Буждения, соответственно, основной моды и побочной моды данной линии передачи в зоне излученияприема , qi и q 2 - коэффициенты фильтрации, соответственно, основной и побочной моды в зоне излучения-приема, Да - максимально допустимая относительная погрешность измерения уровня принимаемой рассеянной мощности основной моды (в децибелах) 2 Устройство для измерения характеристик рассеяния объекта в субмиллиметровом диапазоне радиоволн, содержащее источник излучения, связанный через направленный ответвитель с основным каналом, включающим неотражающую подставку для исследуемого объекта соединенную с механизмом вращения объекта, и компенсационным каналом с аттенюаторами и фазовращателями, приемник и регистратор, отличающееся тем что основной какал выполнен в виде отрезка квазиоптической линии передачи класса "полый диэлектрический канал" с размещенной в нем подставкой для исследуемого объекта, одним своим концом нагруженного на согласованную квазиоптическую нагрузку, а вторым концом присоединенного через модовый фильтр ко второму плечу направленного ответвителя, выполненного в виде квазиоптического делителя луча, к первому плечу которого через первый возбудитель-преобразователь основной волны подключен источник излучения, а к третьему плечу через второй возбудитель-преобразователь основной волны присоединен приемник. ЩДІЛ Д0ВІДКО80 ікфсрмашймого фонду експертизи № см о ю о зг 20755 Изобретение относится к радиотехнике сверхвысоких частот, s частности, к радиолою ации, и может быть использовано для лабораторных измерений характеристик рассеяния объекта, в частности, эффективной площади рассеяния (ЭПР) и построения диаграмм обратного рассеяния (ДОР) в субмиллиметровом диапазоне длин волн При изучении характеристик рассеяния радиолокационных объектов широкое распространение получили различные лабораторные методы измерения, позволяющие, в отличие от натурных методов, получать точные результаты в контролируемых условиях при сравнительно небольших затратах времени и средств (см кн Майзельс Е Н и Торгованов В А Измерение характеристик рассеяния радиолокационных целей М Сов радио, 1972, с 24) Однако, при измерении характеристик рассеяния объектов, обладающих малой эффективной площадью рассеяния, и в тоже время имеющих относительно большие электрические размеры ь»1 (i^n X, где і-наибольший геометрический размер объекта, Xдлина волны) в субмиллиметровом диапазоне электромагнитных волн (0,1 мм
