Спосіб автоматичного контролю основних характеристик твердих включень пульпи та пристрій для його здійснення
Номер патенту: 5149
Опубліковано: 28.12.1994
Автори: Моркун Володимир Станіславович, Процуто Володимир Станіславович, Потапов Віктор Миколайович
Формула / Реферат
1. Способ автоматического контроля основных характеристик твердых включений пульпы, заключающийся в том, что излучают ультразвуковые колебания в поток пульпы, проходящей через измерительную камеру, принимают колебания, прошедшие через поток, измеряют амплитуду А0 принятых колебаний и с учетом ее величины определяют контролируемые параметры, отличающийся тем, что, с целью повышения точности, дополнительно возбуждают волны Лэмба в стенке измерительной камеры, принимают их на фиксированном расстоянии и измеряют их амплитуду Ал, концентрацию твердых включений определяют по амплитуде Ал, а содержание bd д класса крупности определяют из выражения

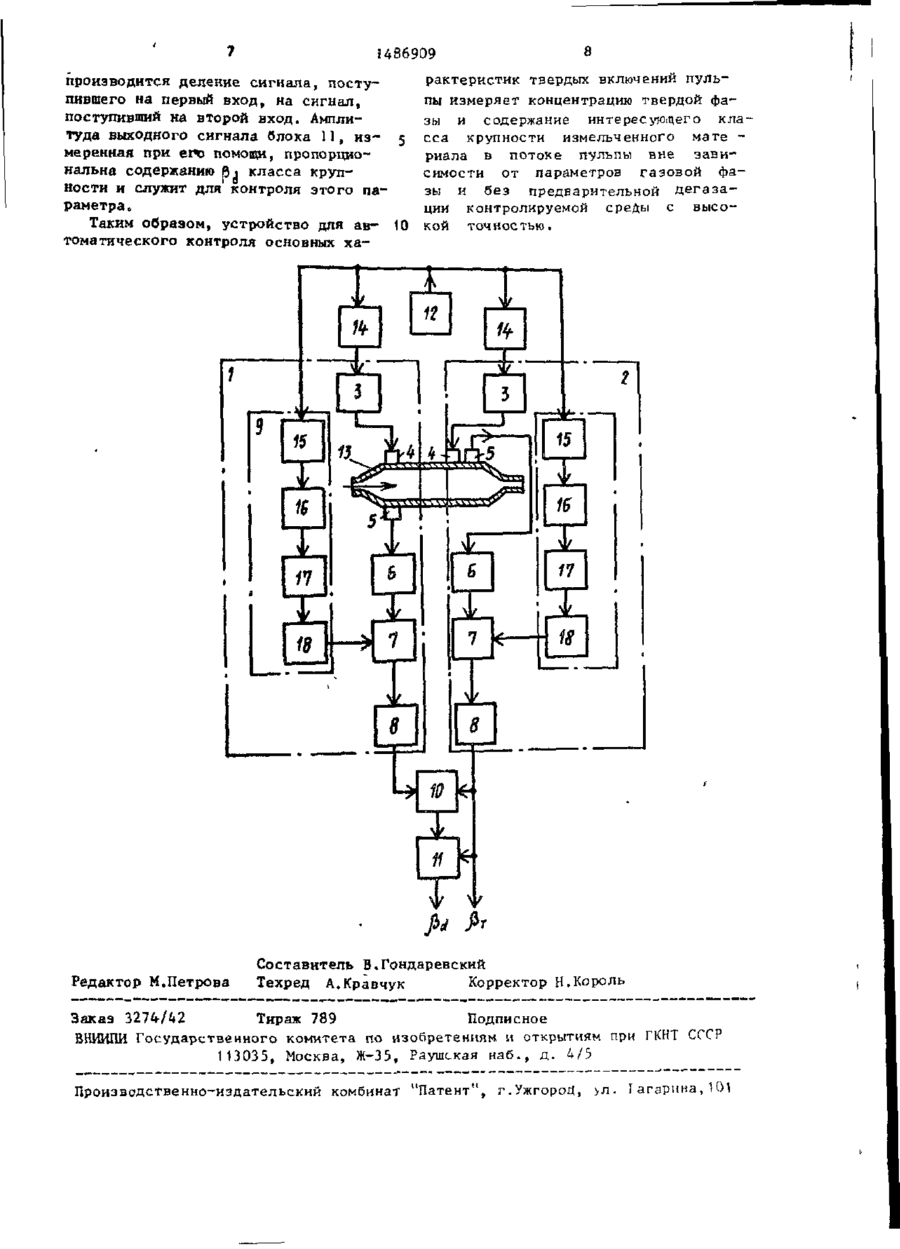

2. Устройство для автоматического контроля основных характеристик твердых включение пульпы, содержащее два канала измерений, каждый из которых состоит из последовательно соединенных генератора и излучающего преобразователя, приемного преобразователя, предварительного усилителя, блока селекции и логарифмического усилителя и схемы задержки, выход которой соединен с вторым входом блока селекции, блок вычитания, входы которого соединены с выходами каналов, блок деления, мультивибратор и предназначенную для пропускания пульпы измерительную камеру, на стенках которой установлены преобразователи, отличающееся тем, что, с целью повышения точности, оно снабжено двумя запускающими одновибраторами, входы которых соединены с выходом мультивибратора, а выходы - с входом каждого канала, каждая схема задержки выполнена в виде последовательно соединенных одновибратора задержки, дифференциатора, амплитудного ограничителя и формирующего одновибратора, вход схемы задержки соединен с выходом мультивибратора, входы блока деления соединены с выходом второго канала измерений и выходом блока вычитания, а преобразователи второго канала выполнены в виде преобразователей волн Лэмба.
Текст
СОЮЗ СОВЕТСКИХ СОЦИАЛИСТЖЕСНИХ РЕСПУБЛИН (51)4 G 01 N 29/00 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГННТ СССР ИЗОБРЕТЕНИЯ СВИДЕТЕЛЬСТВУ К 1 (21) 3851073/25-28 (22) 06.02.85 (46) 15.06„89. Бюл. * 22 (71) Криворожский горнорудный институт (72) ВоСвМоркун, ВоНьПотапов и В.С.Процуто (53) 620.179.15(088.8) (56) Авторское свидетельство СССР К 714270, кл. G 01 N 29/00, 1978. » Авторское свидетельство СССР № 953546, кл. G 01 N 29/00, 1980. (54) СПОСОБ АВТОМАТИЧЕСКОГО КОНТРОЛЯ ОСНОВНЫХ ХАРАКТЕРИСТИК ТВЕРДЫХ ВКЛЮЧЕНИЙ ПУЛЬПЫ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ (57) 1. Способ автоматического контроля основных характеристик твердых включений пульпы, заключающийся в том, что излучают ультразвуковые колебания в поток пульпы, проходящей через измерительную камеру, принимают колебания, прошедшие через поток, измеряют амплитуду А о принятых колебаний и с учетом ее величины определяют контролируемые параметры, о т л и ч а ю щ и й с я тем, что, с целью повышения точности,, дополнительно возбуждают волны Лэмба в стенке измерительной камеры, принимают их на фиксированном расстоянии и измеряют их амплитуду А д , концентрацию твердых включений определяют по амплитуде А л , а содержание ( J 3 класса крупности определяют из выражения p>j«
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for automated control of main characteristics of solid contaminations of pulp and device for its implementation
Автори англійськоюMorkun Volodymyr Stanislavovych, Potapov Viktor Mykolaiovych, Protsuto Volodymyr Stanislavovych
Назва патенту російськоюСпособ автоматического контроля основных характеристик твердых включений пульпы и устройство для его реализации
Автори російськоюМоркун Владимир Станиславович, Потапов Виктор Николаевич, Процуто Владимир Станиславович
МПК / Мітки
МПК: G01N 29/00
Мітки: пульпи, контролю, характеристик, основних, твердих, автоматичного, спосіб, пристрій, включень, здійснення
