Автомат для продажу води

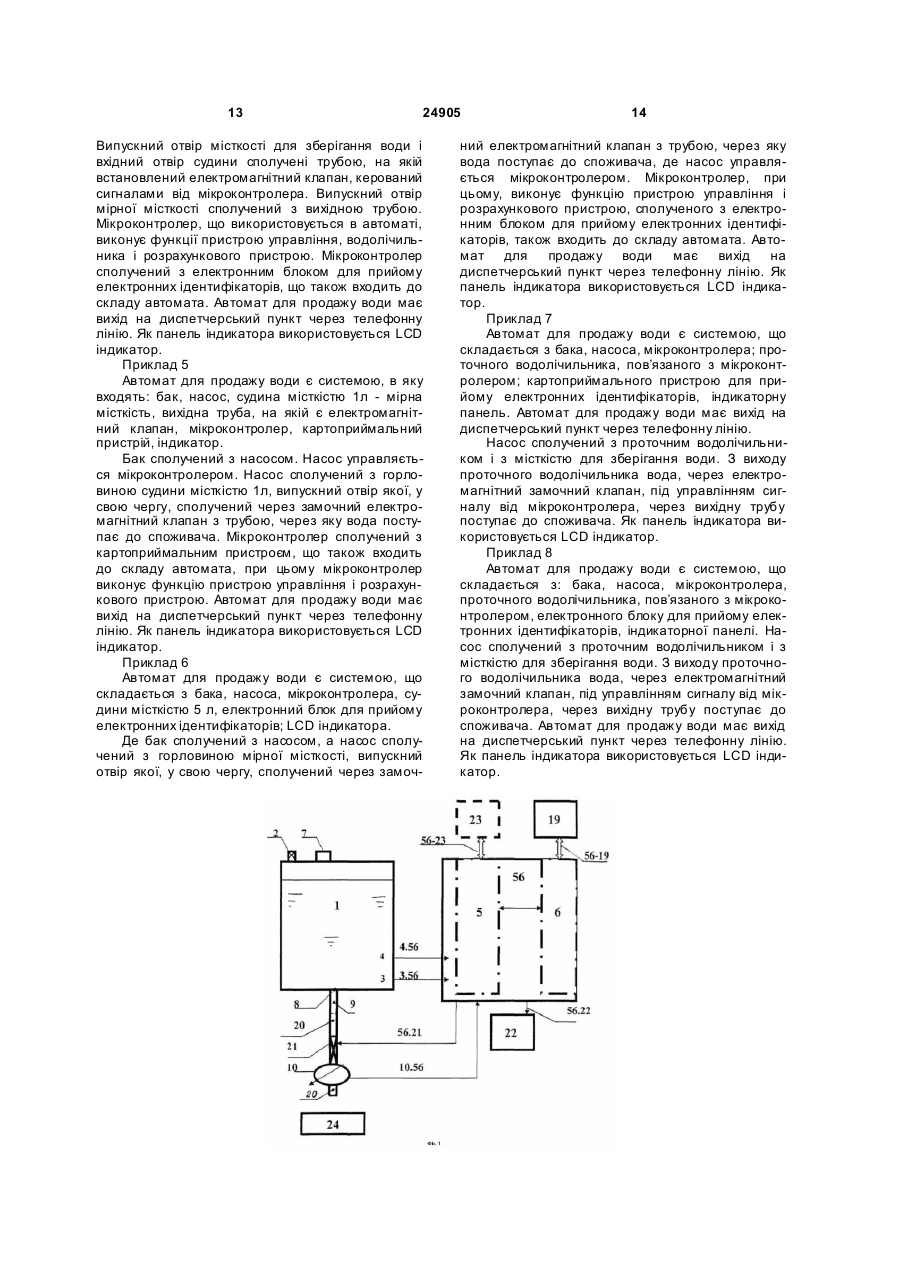

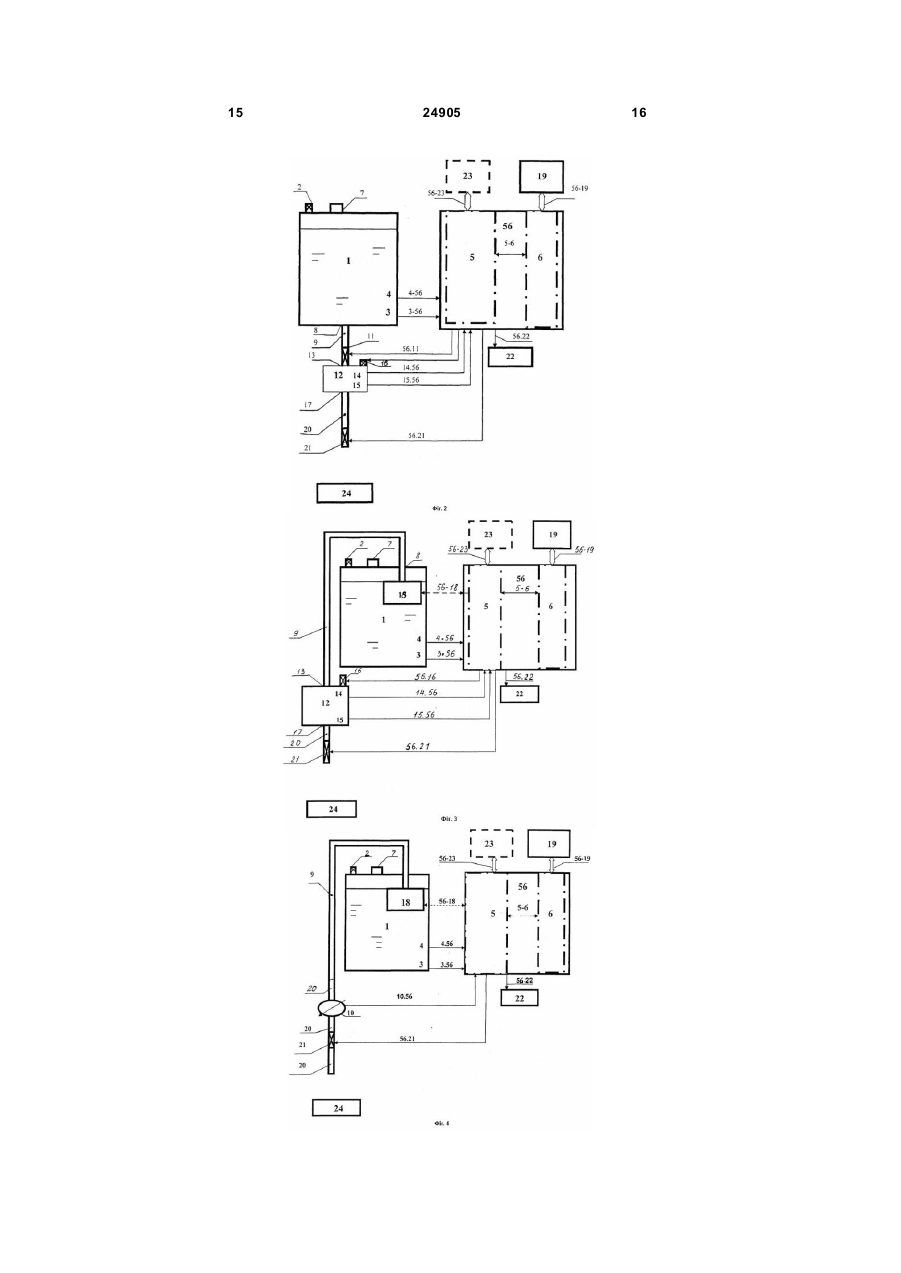

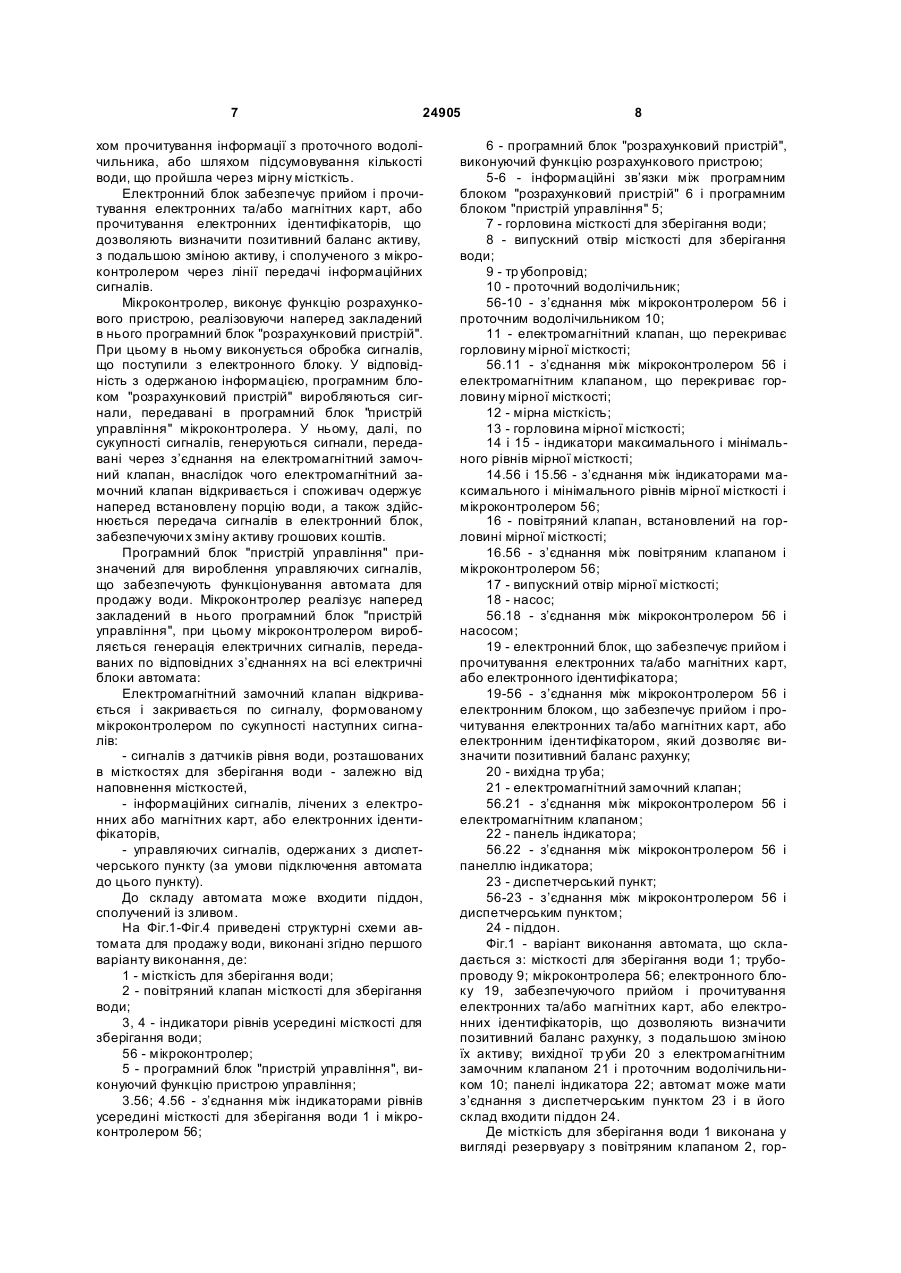

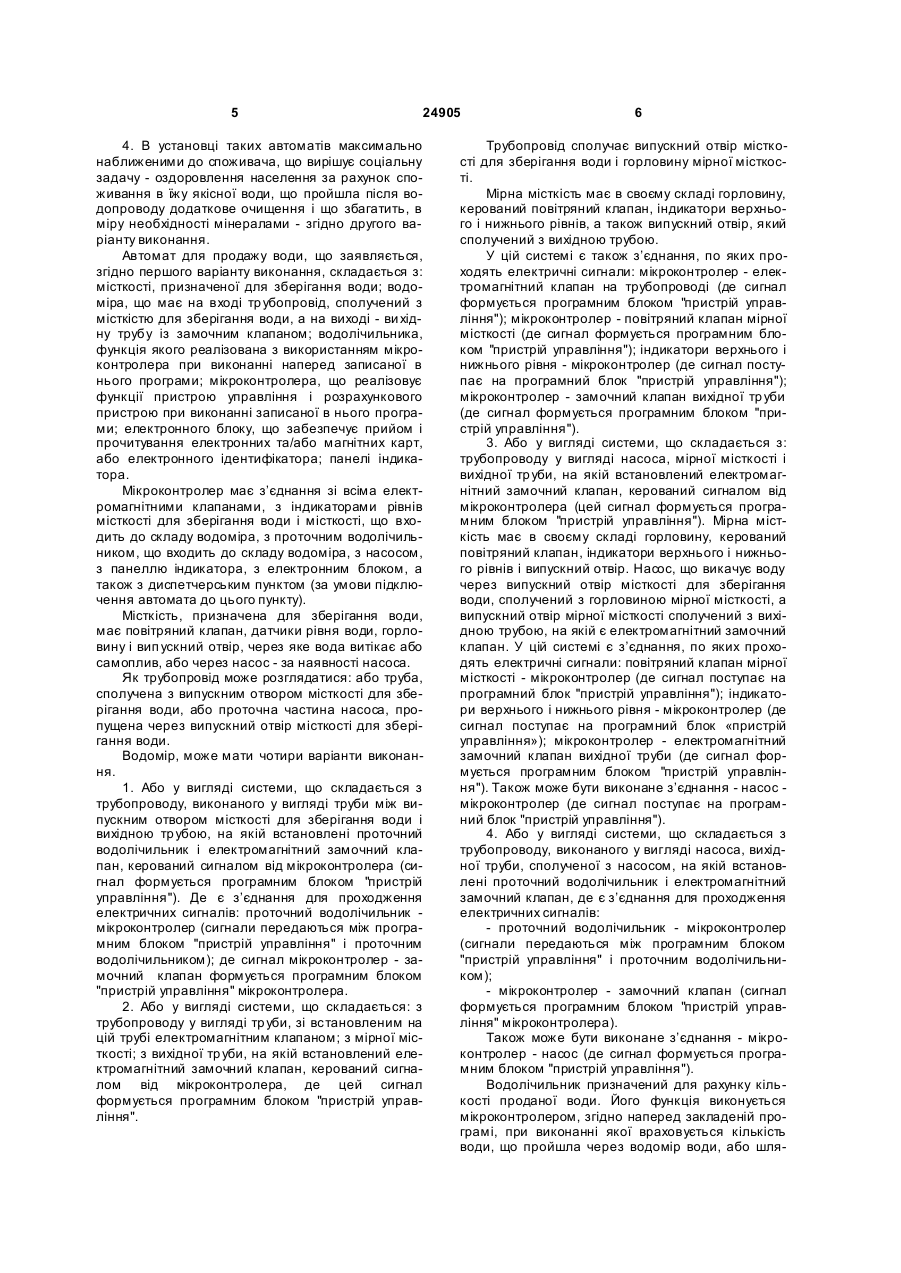

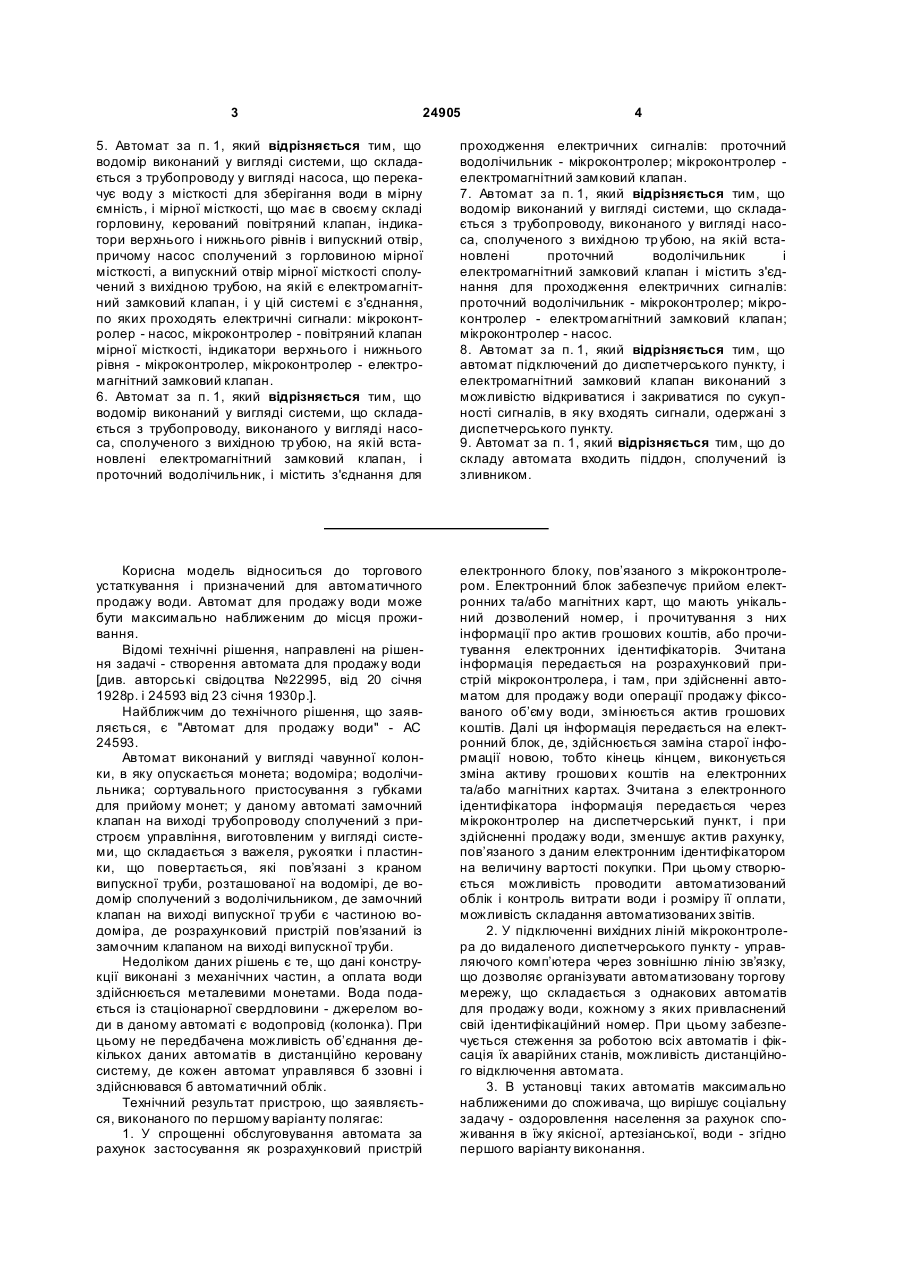

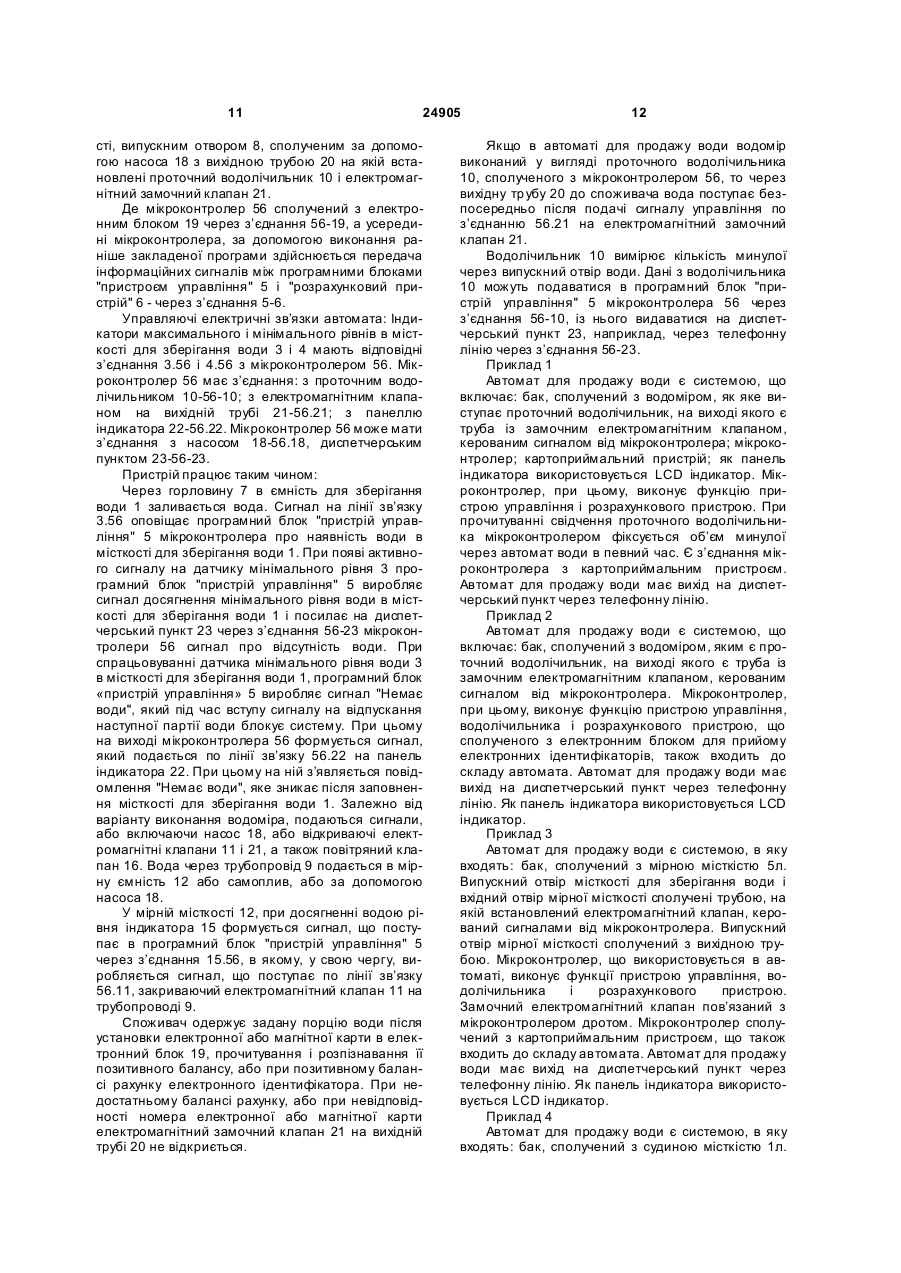

1. Автомат для продажу води, що складається з: джерела води; водоміра, що відраховує порцію води на вході трубопроводу, сполучений з джерелом води, а на виході - вихідну трубу з замковим клапаном; водолічильника, який обчислює кількість води, яка пройшла через водомір, пристрою керування, зв'язаного з замковим клапаном вихідної труби; розрахункового пристрою, який відрізняється тим, що додатково містить мікроконтролер, виконаний з можливістю виконувати функцію водолічильника, пристрою керування, розрахункового пристрою, а також містить електронний блок, що забезпечує прийом і зчитування електронних та/або магнітних карт, або зчитування електронних ідентифікаторів, що дозволяють визначити позитивний баланс активу, з подальшою зміною активу, містить панель індикатора, при цьому як джерело води містить місткість, яка призначена для зберігання води і має повітряний клапан, горловину, датчики рівня води, а також випускний отвір, через який вода поступає або самопливом, або через насос, причому замковий клапан виконаний електромагнітним і з'єднаний з мікроконтролером, який виконує функцію пристрою керування, на основі програми, яка аналізує одержані сигнали, при цьому генеруються сигнали, передавані на розрахунковий пристрій, а також через електричні з'єднання на всі електричні пристрої, що входять до складу водоміра, а також на панель індикатора і на диспетчерський пункт - за його наявності, і на електромагнітний замковий клапан, який виконаний з можливістю відкриватися і закриватися по сукупності сигналів на вхід мікроконтролера залежно від наповнення місткостей та інформаційних сигналів, зчитаних з електронних та/або магнітних карт, або електронних ідентифікаторів, що дозволяє визначити позитивний баланс рахунку, та керуючи х сигналів, одержаних з диспетчерського пункту - за умови підключення автомата до цього пункту, а мікроконтролер виконаний з можливістю виконання функції розрахункового пристрою згідно наперед закладеної в нього програми, по сигналу від 2 (19) 1 3 24905 4 5. Автомат за п. 1, який відрізняється тим, що водомір виконаний у вигляді системи, що складається з трубопроводу у вигляді насоса, що перекачує воду з місткості для зберігання води в мірну ємність, і мірної місткості, що має в своєму складі горловину, керований повітряний клапан, індикатори верхнього і нижнього рівнів і випускний отвір, причому насос сполучений з горловиною мірної місткості, а випускний отвір мірної місткості сполучений з вихідною трубою, на якій є електромагнітний замковий клапан, і у цій системі є з'єднання, по яких проходять електричні сигнали: мікроконтролер - насос, мікроконтролер - повітряний клапан мірної місткості, індикатори верхнього і нижнього рівня - мікроконтролер, мікроконтролер - електромагнітний замковий клапан. 6. Автомат за п. 1, який відрізняється тим, що водомір виконаний у вигляді системи, що складається з трубопроводу, виконаного у вигляді насоса, сполученого з вихідною тр убою, на якій встановлені електромагнітний замковий клапан, і проточний водолічильник, і містить з'єднання для проходження електричних сигналів: проточний водолічильник - мікроконтролер; мікроконтролер електромагнітний замковий клапан. 7. Автомат за п. 1, який відрізняється тим, що водомір виконаний у вигляді системи, що складається з трубопроводу, виконаного у вигляді насоса, сполученого з вихідною тр убою, на якій встановлені проточний водолічильник і електромагнітний замковий клапан і містить з'єднання для проходження електричних сигналів: проточний водолічильник - мікроконтролер; мікроконтролер - електромагнітний замковий клапан; мікроконтролер - насос. 8. Автомат за п. 1, який відрізняється тим, що автомат підключений до диспетчерського пункту, і електромагнітний замковий клапан виконаний з можливістю відкриватися і закриватися по сукупності сигналів, в яку входять сигнали, одержані з диспетчерського пункту. 9. Автомат за п. 1, який відрізняється тим, що до складу автомата входить піддон, сполучений із зливником. Корисна модель відноситься до торгового устаткування і призначений для автоматичного продажу води. Автомат для продажу води може бути максимально наближеним до місця проживання. Відомі технічні рішення, направлені на рішення задачі - створення автомата для продажу води [див. авторські свідоцтва №22995, від 20 січня 1928р. і 24593 від 23 січня 1930p.]. Найближчим до технічного рішення, що заявляється, є "Автомат для продажу води" - АС 24593. Автомат виконаний у вигляді чавунної колонки, в яку опускаєтьсямонета; водоміра; водолічильника; сортувального пристосування з губками для прийому монет; у даному автоматі замочний клапан на виході трубопроводу сполучений з пристроєм управління, виготовленим у вигляді системи, що складається з важеля, рукоятки і пластинки, що повертається, які пов’язані з краном випускної труби, розташованої на водомірі, де водомір сполучений з водолічильником, де замочний клапан на виході випускної тр уби є частиною водоміра, де розрахунковий пристрій пов’язаний із замочним клапаном на виході випускної труби. Недоліком даних рішень є те, що дані конструкції виконані з механічних частин, а оплата води здійснюється металевими монетами. Вода подається із стаціонарної свердловини - джерелом води в даному автоматі є водопровід (колонка). При цьому не передбачена можливість об’єднання декількох даних автоматів в дистанційно керовану систему, де кожен автомат управлявся б ззовні і здійснювався б автоматичний облік. Технічний результат пристрою, що заявляється, виконаного по першому варіанту полягає: 1. У спрощенні обслуговування автомата за рахунок застосування як розрахунковий пристрій електронного блоку, пов’язаного з мікроконтролером. Електронний блок забезпечує прийом електронних та/або магнітних карт, що мають унікальний дозволений номер, і прочитування з них інформації про актив грошових коштів, або прочитування електронних ідентифікаторів. Зчитана інформація передається на розрахунковий пристрій мікроконтролера, і там, при здійсненні автоматом для продажу води операції продажу фіксованого об’єму води, змінюється актив грошових коштів. Далі ця інформація передається на електронний блок, де, здійснюється заміна старої інформації новою, тобто кінець кінцем, виконується зміна активу грошови х коштів на електронних та/або магнітних картах. Зчитана з електронного ідентифікатора інформація передається через мікроконтролер на диспетчерський пункт, і при здійсненні продажу води, зменшує актив рахунку, пов’язаного з даним електронним ідентифікатором на величину вартості покупки. При цьому створюється можливість проводити автоматизований облік і контроль витрати води і розміру її оплати, можливість складання автоматизованих звітів. 2. У підключенні вихідних ліній мікроконтролера до видаленого диспетчерського пункту - управляючого комп’ютера через зовнішню лінію зв’язку, що дозволяє організувати автоматизовану торгову мережу, що складається з однакових автоматів для продажу води, кожному з яких привласнений свій ідентифікаційний номер. При цьому забезпечується стеження за роботою всіх автоматів і фіксація їх аварійних станів, можливість дистанційного відключення автомата. 3. В установці таких автоматів максимально наближеними до споживача, що вирішує соціальну задачу - оздоровлення населення за рахунок споживання в їжу якісної, артезіанської, води - згідно першого варіанту виконання. 5 24905 4. В установці таких автоматів максимально наближеними до споживача, що вирішує соціальну задачу - оздоровлення населення за рахунок споживання в їжу якісної води, що пройшла після водопроводу додаткове очищення і що збагатить, в міру необхідності мінералами - згідно другого варіанту виконання. Автомат для продажу води, що заявляється, згідно першого варіанту виконання, складається з: місткості, призначеної для зберігання води; водоміра, що має на вході тр убопровід, сполучений з місткістю для зберігання води, а на виході - ви хідну трубу із замочним клапаном; водолічильника, функція якого реалізована з використанням мікроконтролера при виконанні наперед записаної в нього програми; мікроконтролера, що реалізовує функції пристрою управління і розрахункового пристрою при виконанні записаної в нього програми; електронного блоку, що забезпечує прийом і прочитування електронних та/або магнітних карт, або електронного ідентифікатора; панелі індикатора. Мікроконтролер має з’єднання зі всіма електромагнітними клапанами, з індикаторами рівнів місткості для зберігання води і місткості, що входить до складу водоміра, з проточним водолічильником, що входить до складу водоміра, з насосом, з панеллю індикатора, з електронним блоком, а також з диспетчерським пунктом (за умови підключення автомата до цього пункту). Місткість, призначена для зберігання води, має повітряний клапан, датчики рівня води, горловину і вип ускний отвір, через яке вода витікає або самоплив, або через насос - за наявності насоса. Як трубопровід може розглядатися: або труба, сполучена з випускним отвором місткості для зберігання води, або проточна частина насоса, пропущена через випускний отвір місткості для зберігання води. Водомір, може мати чотири варіанти виконання. 1. Або у вигляді системи, що складається з трубопроводу, виконаного у вигляді труби між випускним отвором місткості для зберігання води і вихідною тр убою, на якій встановлені проточний водолічильник і електромагнітний замочний клапан, керований сигналом від мікроконтролера (сигнал формується програмним блоком "пристрій управління"). Де є з’єднання для проходження електричних сигналів: проточний водолічильник мікроконтролер (сигнали передаються між програмним блоком "пристрій управління" і проточним водолічильником); де сигнал мікроконтролер - замочний клапан формується програмним блоком "пристрій управління" мікроконтролера. 2. Або у вигляді системи, що складається: з трубопроводу у вигляді тр уби, зі встановленим на цій трубі електромагнітним клапаном; з мірної місткості; з вихідної тр уби, на якій встановлений електромагнітний замочний клапан, керований сигналом від мікроконтролера, де цей сигнал формується програмним блоком "пристрій управління". 6 Трубопровід сполучає випускний отвір місткості для зберігання води і горловину мірної місткості. Мірна місткість має в своєму складі горловину, керований повітряний клапан, індикатори верхнього і нижнього рівнів, а також випускний отвір, який сполучений з вихідною трубою. У цій системі є також з’єднання, по яких проходять електричні сигнали: мікроконтролер - електромагнітний клапан на трубопроводі (де сигнал формується програмним блоком "пристрій управління"); мікроконтролер - повітряний клапан мірної місткості (де сигнал формується програмним блоком "пристрій управління"); індикатори верхнього і нижнього рівня - мікроконтролер (де сигнал поступає на програмний блок "пристрій управління"); мікроконтролер - замочний клапан вихідної тр уби (де сигнал формується програмним блоком "пристрій управління"). 3. Або у вигляді системи, що складається з: трубопроводу у вигляді насоса, мірної місткості і вихідної тр уби, на якій встановлений електромагнітний замочний клапан, керований сигналом від мікроконтролера (цей сигнал формується програмним блоком "пристрій управління"). Мірна місткість має в своєму складі горловину, керований повітряний клапан, індикатори верхнього і нижнього рівнів і випускний отвір. Насос, що викачує воду через випускний отвір місткості для зберігання води, сполучений з горловиною мірної місткості, а випускний отвір мірної місткості сполучений з вихідною трубою, на якій є електромагнітний замочний клапан. У цій системі є з’єднання, по яких проходять електричні сигнали: повітряний клапан мірної місткості - мікроконтролер (де сигнал поступає на програмний блок "пристрій управління"); індикатори верхнього і нижнього рівня - мікроконтролер (де сигнал поступає на програмний блок «пристрій управління»); мікроконтролер - електромагнітний замочний клапан вихідної труби (де сигнал формується програмним блоком "пристрій управління"). Також може бути виконане з’єднання - насос мікроконтролер (де сигнал поступає на програмний блок "пристрій управління"). 4. Або у вигляді системи, що складається з трубопроводу, виконаного у вигляді насоса, вихідної труби, сполученої з насосом, на якій встановлені проточний водолічильник і електромагнітний замочний клапан, де є з’єднання для проходження електричних сигналів: - проточний водолічильник - мікроконтролер (сигнали передаються між програмним блоком "пристрій управління" і проточним водолічильником); - мікроконтролер - замочний клапан (сигнал формується програмним блоком "пристрій управління" мікроконтролера). Також може бути виконане з’єднання - мікроконтролер - насос (де сигнал формується програмним блоком "пристрій управління"). Водолічильник призначений для рахунку кількості проданої води. Його функція виконується мікроконтролером, згідно наперед закладеній програмі, при виконанні якої враховується кількість води, що пройшла через водомір води, або шля 7 24905 хом прочитування інформації з проточного водолічильника, або шляхом підсумовування кількості води, що пройшла через мірну місткість. Електронний блок забезпечує прийом і прочитування електронних та/або магнітних карт, або прочитування електронних ідентифікаторів, що дозволяють визначити позитивний баланс активу, з подальшою зміною активу, і сполученого з мікроконтролером через лінії передачі інформаційних сигналів. Мікроконтролер, виконує функцію розрахункового пристрою, реалізовуючи наперед закладений в нього програмний блок "розрахунковий пристрій". При цьому в ньому виконується обробка сигналів, що поступили з електронного блоку. У відповідність з одержаною інформацією, програмним блоком "розрахунковий пристрій" виробляються сигнали, передавані в програмний блок "пристрій управління" мікроконтролера. У ньому, далі, по сукупності сигналів, генеруються сигнали, передавані через з’єднання на електромагнітний замочний клапан, внаслідок чого електромагнітний замочний клапан відкривається і споживач одержує наперед встановлену порцію води, а також здійснюється передача сигналів в електронний блок, забезпечуючи х зміну активу грошових коштів. Програмний блок "пристрій управління" призначений для вироблення управляючих сигналів, що забезпечують функціонування автомата для продажу води. Мікроконтролер реалізує наперед закладений в нього програмний блок "пристрій управління", при цьому мікроконтролером виробляється генерація електричних сигналів, передаваних по відповідних з’єднаннях на всі електричні блоки автомата: Електромагнітний замочний клапан відкривається і закривається по сигналу, формованому мікроконтролером по сукупності наступних сигналів: - сигналів з датчиків рівня води, розташованих в місткостях для зберігання води - залежно від наповнення місткостей, - інформаційних сигналів, лічених з електронних або магнітних карт, або електронних ідентифікаторів, - управляючих сигналів, одержаних з диспетчерського пункту (за умови підключення автомата до цього пункту). До складу автомата може входити піддон, сполучений із зливом. На Фіг.1-Фіг.4 приведені структурні схеми автомата для продажу води, виконані згідно першого варіанту виконання, де: 1 - місткість для зберігання води; 2 - повітряний клапан місткості для зберігання води; 3, 4 - індикатори рівнів усередині місткості для зберігання води; 56 - мікроконтролер; 5 - програмний блок "пристрій управління", виконуючий функцію пристрою управління; 3.56; 4.56 - з’єднання між індикаторами рівнів усередині місткості для зберігання води 1 і мікроконтролером 56; 8 6 - програмний блок "розрахунковий пристрій", виконуючий функцію розрахункового пристрою; 5-6 - інформаційні зв’язки між програмним блоком "розрахунковий пристрій" 6 і програмним блоком "пристрій управління" 5; 7 - горловина місткості для зберігання води; 8 - випускний отвір місткості для зберігання води; 9 - тр убопровід; 10 - проточний водолічильник; 56-10 - з’єднання між мікроконтролером 56 і проточним водолічильником 10; 11 - електромагнітний клапан, що перекриває горловину мірної місткості; 56.11 - з’єднання між мікроконтролером 56 і електромагнітним клапаном, що перекриває горловину мірної місткості; 12 - мірна місткість; 13 - горловина мірної місткості; 14 і 15 - індикатори максимального і мінімального рівнів мірної місткості; 14.56 і 15.56 - з’єднання між індикаторами максимального і мінімального рівнів мірної місткості і мікроконтролером 56; 16 - повітряний клапан, встановлений на горловині мірної місткості; 16.56 - з’єднання між повітряним клапаном і мікроконтролером 56; 17 - випускний отвір мірної місткості; 18 - насос; 56.18 - з’єднання між мікроконтролером 56 і насосом; 19 - електронний блок, що забезпечує прийом і прочитування електронних та/або магнітних карт, або електронного ідентифікатора; 19-56 - з’єднання між мікроконтролером 56 і електронним блоком, що забезпечує прийом і прочитування електронних та/або магнітних карт, або електронним ідентифікатором, який дозволяє визначити позитивний баланс рахунку; 20 - вихідна тр уба; 21 - електромагнітний замочний клапан; 56.21 - з’єднання між мікроконтролером 56 і електромагнітним клапаном; 22 - панель індикатора; 56.22 - з’єднання між мікроконтролером 56 і панеллю індикатора; 23 - диспетчерський пункт; 56-23 - з’єднання між мікроконтролером 56 і диспетчерським пунктом; 24 - піддон. Фіг.1 - варіант виконання автомата, що складається з: місткості для зберігання води 1; трубопроводу 9; мікроконтролера 56; електронного блоку 19, забезпечуючого прийом і прочитування електронних та/або магнітних карт, або електронних ідентифікаторів, що дозволяють визначити позитивний баланс рахунку, з подальшою зміною їх активу; вихідної тр уби 20 з електромагнітним замочним клапаном 21 і проточним водолічильником 10; панелі індикатора 22; автомат може мати з’єднання з диспетчерським пунктом 23 і в його склад входити піддон 24. Де місткість для зберігання води 1 виконана у вигляді резервуару з повітряним клапаном 2, гор 9 24905 ловиною 7, випускним отвором 8 і індикаторами рівнів 3 і 4, розташованими усередині місткості для зберігання води 1. Випускний отвір 8 місткості для зберігання води 1 через трубу 9 сполучено з випускною трубою 20, на якій є проточний пропускаючий воду покупцю електромагнітний замочний клапан 21, керований від мікроконтролера 56 і водолічильник 10. Де мікроконтролер 56 сполучений з електронним блоком 19 через з’єднання 56-19. У мікроконтролері 56, за допомогою виконання раніше закладеної програми, здійснюється передача інформаційних сигналів між програмними блоками "пристрій управління" 5 і "розрахунковий пристрій" 6 через з’єднання 5-6. Управляючі електричні зв’язки автомата: Індикатори рівнів в місткості для зберігання води 3 і 4 сполучені з мікроконтролером 56 через відповідні з’єднання 3.56 і 4.56, панелі індикатора 22 - через з’єднання 56.22. Мікроконтролер сполучений з диспетчерським пунктом 23 - через з’єднання 5623, з водоміром, виконаним у вигляді проточного водолічильника 10 - через з’єднання 56-10, з електронним блоком 19 - через з’єднання 56-19, з електромагнітним замочним клапаном 21 - через з’єднання 56.21. Фіг.2 - варіант виконання автомата, що складається з: місткості для зберігання води 1; труби 9, зі встановленим на ній електромагнітним клапаном 11; мікроконтролера 56; мірної місткості 12; електронного блоку 19, забезпечуючого прийом і прочитування електронних та/або магнітних карт, або електронних ідентифікаторів, що дозволяють визначити позитивний баланс рахунку, з подальшою зміною їх активу; ви хідної тр уби 20 з електромагнітним замочним клапаном 21; панелі індикатора 22. Автомат може мати з’єднання з диспетчерським пунктом 23 і в його склад входити піддон 24. Де місткість для зберігання води 1 виконана з повітряним клапаном 2, з горловиною 7, випускним отвором 8 і індикаторами рівнів З і 4, розташованими усередині місткості для зберігання води 1. Випускний отвір 8 місткості для зберігання води 1 сполучений трубою 9 з горловиною 13 мірної місткості 12. Мірна місткість 12 має в своєму складі також керований повітряний клапан 16, індикатори верхнього і нижнього рівня 14 і 15, і випускний отвір 17. Випускний отвір мірної місткості 17 сполучений з вихідною трубою 20, через яку вода поступає до покупця. Де мікроконтролер 56 має з’єднання 56-19 з електронним блоком 19, а усередині мікроконтролера 56, за допомогою виконання раніше закладеної програми здійснюється передача інформаційних сигналів між програмними блоками "пристроєм управління" 5 і "розрахунковий пристрій" 6 - через з’єднання 5-6. Управляючі електричні зв’язки автомата: Індикатори в місткості для зберігання води 3 і 4 мають відповідні з’єднання 3.56 і 4.56 з мікроконтролером 56, індикатори місткості 14 і 15 - відповідні з’єднання 14.56 і 15.56. Мікроконтролер 56 має з’єднання: 56.11 - з електромагнітним клапаном 11, встановленому на трубопроводі 9; з повітря 10 ним клапаном 16 на мірній місткості 12-56.16; з електромагнітним замочним клапаном на вихідній трубі - через з’єднання 56.21; панелі індикатора 22 - через з’єднання 56.22, з диспетчерським пунктом 23 - через з’єднання 56-23. Фіг.3 - варіант виконання автомата, що складається з: місткості для зберігання води 1; мікроконтролера 56; мірної місткості 12; насоса 18; електронного блоку 19, забезпечуючого прийом і прочитування електронних та/або магнітних карт, або електронних ідентифікаторів, що дозволяють визначити позитивний баланс рахунку, з подальшою зміною їх активу; ви хідної тр уби 20 з електромагнітним замочним клапаном 21, через яку вода поступає до покупця; панелі індикатора 22. Автомат може мати з’єднання з диспетчерським пунктом 23 і в його склад входити піддон 24. Де мікроконтролер 56 має з’єднання 56-19 з електронним блоком 19, а усередині мікроконтролера 56, за допомогою виконання раніше закладеної програми здійснюється передача інформаційних сигналів між програмними блоками "пристроєм управління" 5 і "розрахунковий пристрій" 6 - через з’єднання 5-6. Де місткість для зберігання води 1 виконана з повітряним клапаном 2, горловиною 7, індикаторами рівнів 3 і 4, розташованими всередині, випускним отвором 8, сполученим за допомогою насоса 18 з горловиною 13 мірної місткості 12. Де насос 18 призначений перекачувати воду з місткості для зберігання води 1 в мірну ємність 12. Де мірна місткість 12, має в своєму складі горловину 13, керований повітряний клапан 16, індикатори верхнього і нижнього рівнів 14 і 15, а також випускний отвір 17, сполучений з вихідною трубою 20. Управляючі електричні зв’язки автомата: Індикатори максимального і мінімального рівнів в місткості для зберігання води 3 і 4 мають відповідні з’єднання 3.56 і 4.56 з мікроконтролером 56, індикатори максимального 14 і мінімального 15 рівнів мірної місткості 12 - з’єднання 14.56 і 15.56. Мікроконтролер 56 - з’єднання 56.22 з панеллю індикатора 22 і з’єднання 56.21 з електромагнітним замочним клапаном на вихідній трубі 21. Мікроконтролер 56 може мати з’єднання з насосом 18 - лінією 56-18, з диспетчерським пунктом 23 з’єднання 56-23. Фіг.4 - варіант виконання автомата, що складається з: місткості для зберігання води 1, насоса 18, проточна частина якого виконує функцію трубопроводу 9; ви хідної тр уби 20, на якій є проточний водолічильник 10 і електромагнітний замочний клапан 21 і через яку вода поступає до покупця; панелі індикатора 22; мікроконтролера 56; електронного блоку 19, забезпечуючого прийом і прочитування електронних та/або магнітних карт, або електронних ідентифікаторів, що дозволяють визначити позитивний баланс рахунку, з подальшою зміною їх активу. Автомат може мати з’єднання з диспетчерським пунктом 23 і в його склад входити піддон 24. Де місткість для зберігання води 1 виконана з повітряним клапаном 2, горловиною 7, індикаторами рівнів 3 і 4, розташованими усередині містко 11 24905 сті, випускним отвором 8, сполученим за допомогою насоса 18 з вихідною трубою 20 на якій встановлені проточний водолічильник 10 і електромагнітний замочний клапан 21. Де мікроконтролер 56 сполучений з електронним блоком 19 через з’єднання 56-19, а усередині мікроконтролера, за допомогою виконання раніше закладеної програми здійснюється передача інформаційних сигналів між програмними блоками "пристроєм управління" 5 і "розрахунковий пристрій" 6 - через з’єднання 5-6. Управляючі електричні зв’язки автомата: Індикатори максимального і мінімального рівнів в місткості для зберігання води 3 і 4 мають відповідні з’єднання 3.56 і 4.56 з мікроконтролером 56. Мікроконтролер 56 має з’єднання: з проточним водолічильником 10-56-10; з електромагнітним клапаном на вихідній трубі 21-56.21; з панеллю індикатора 22-56.22. Мікроконтролер 56 може мати з’єднання з насосом 18-56.18, диспетчерським пунктом 23-56-23. Пристрій працює таким чином: Через горловину 7 в ємність для зберігання води 1 заливається вода. Сигнал на лінії зв’язку 3.56 оповіщає програмний блок "пристрій управління" 5 мікроконтролера про наявність води в місткості для зберігання води 1. При появі активного сигналу на датчику мінімального рівня 3 програмний блок "пристрій управління" 5 виробляє сигнал досягнення мінімального рівня води в місткості для зберігання води 1 і посилає на диспетчерський пункт 23 через з’єднання 56-23 мікроконтролери 56 сигнал про відсутність води. При спрацьовуванні датчика мінімального рівня води 3 в місткості для зберігання води 1, програмний блок «пристрій управління» 5 виробляє сигнал "Немає води", який під час вступу сигналу на відпускання наступної партії води блокує систему. При цьому на виході мікроконтролера 56 формується сигнал, який подається по лінії зв’язку 56.22 на панель індикатора 22. При цьому на ній з’являється повідомлення "Немає води", яке зникає після заповнення місткості для зберігання води 1. Залежно від варіанту виконання водоміра, подаються сигнали, або включаючи насос 18, або відкриваючі електромагнітні клапани 11 і 21, а також повітряний клапан 16. Вода через трубопровід 9 подається в мірну ємність 12 або самоплив, або за допомогою насоса 18. У мірній місткості 12, при досягненні водою рівня індикатора 15 формується сигнал, що поступає в програмний блок "пристрій управління" 5 через з’єднання 15.56, в якому, у свою чергу, виробляється сигнал, що поступає по лінії зв’язку 56.11, закриваючий електромагнітний клапан 11 на трубопроводі 9. Споживач одержує задану порцію води після установки електронної або магнітної карти в електронний блок 19, прочитування і розпізнавання її позитивного балансу, або при позитивному балансі рахунку електронного ідентифікатора. При недостатньому балансі рахунку, або при невідповідності номера електронної або магнітної карти електромагнітний замочний клапан 21 на вихідній трубі 20 не відкриється. 12 Якщо в автоматі для продажу води водомір виконаний у вигляді проточного водолічильника 10, сполученого з мікроконтролером 56, то через вихідну тр убу 20 до споживача вода поступає безпосередньо після подачі сигналу управління по з’єднанню 56.21 на електромагнітний замочний клапан 21. Водолічильник 10 вимірює кількість минулої через випускний отвір води. Дані з водолічильника 10 можуть подаватися в програмний блок "пристрій управління" 5 мікроконтролера 56 через з’єднання 56-10, із нього видаватися на диспетчерський пункт 23, наприклад, через телефонну лінію через з’єднання 56-23. Приклад 1 Автомат для продажу води є системою, що включає: бак, сполучений з водоміром, як яке виступає проточний водолічильник, на виході якого є труба із замочним електромагнітним клапаном, керованим сигналом від мікроконтролера; мікроконтролер; картоприймальний пристрій; як панель індикатора використовується LCD індикатор. Мікроконтролер, при цьому, виконує функцію пристрою управління і розрахункового пристрою. При прочитуванні свідчення проточного водолічильника мікроконтролером фіксується об’єм минулої через автомат води в певний час. Є з’єднання мікроконтролера з картоприймальним пристроєм. Автомат для продажу води має вихід на диспетчерський пункт через телефонну лінію. Приклад 2 Автомат для продажу води є системою, що включає: бак, сполучений з водоміром, яким є проточний водолічильник, на виході якого є труба із замочним електромагнітним клапаном, керованим сигналом від мікроконтролера. Мікроконтролер, при цьому, виконує функцію пристрою управління, водолічильника і розрахункового пристрою, що сполученого з електронним блоком для прийому електронних ідентифікаторів, також входить до складу автомата. Автомат для продажу води має вихід на диспетчерський пункт через телефонну лінію. Як панель індикатора використовується LCD індикатор. Приклад 3 Автомат для продажу води є системою, в яку входять: бак, сполучений з мірною місткістю 5л. Випускний отвір місткості для зберігання води і вхідний отвір мірної місткості сполучені трубою, на якій встановлений електромагнітний клапан, керований сигналами від мікроконтролера. Випускний отвір мірної місткості сполучений з вихідною трубою. Мікроконтролер, що використовується в автоматі, виконує функції пристрою управління, водолічильника і розрахункового пристрою. Замочний електромагнітний клапан пов’язаний з мікроконтролером дротом. Мікроконтролер сполучений з картоприймальним пристроєм, що також входить до складу автомата. Автомат для продажу води має вихід на диспетчерський пункт через телефонну лінію. Як панель індикатора використовується LCD індикатор. Приклад 4 Автомат для продажу води є системою, в яку входять: бак, сполучений з судиною місткістю 1л. 13 24905 Випускний отвір місткості для зберігання води і вхідний отвір судини сполучені трубою, на якій встановлений електромагнітний клапан, керований сигналами від мікроконтролера. Випускний отвір мірної місткості сполучений з вихідною трубою. Мікроконтролер, що використовується в автоматі, виконує функції пристрою управління, водолічильника і розрахункового пристрою. Мікроконтролер сполучений з електронним блоком для прийому електронних ідентифікаторів, що також входить до складу автомата. Автомат для продажу води має вихід на диспетчерський пункт через телефонну лінію. Як панель індикатора використовується LCD індикатор. Приклад 5 Автомат для продажу води є системою, в яку входять: бак, насос, судина місткістю 1л - мірна місткість, вихідна труба, на якій є електромагнітний клапан, мікроконтролер, картоприймальний пристрій, індикатор. Бак сполучений з насосом. Насос управляється мікроконтролером. Насос сполучений з горловиною судини місткістю 1л, випускний отвір якої, у свою чергу, сполучений через замочний електромагнітний клапан з трубою, через яку вода поступає до споживача. Мікроконтролер сполучений з картоприймальним пристроєм, що також входить до складу автомата, при цьому мікроконтролер виконує функцію пристрою управління і розрахункового пристрою. Автомат для продажу води має вихід на диспетчерський пункт через телефонну лінію. Як панель індикатора використовується LCD індикатор. Приклад 6 Автомат для продажу води є системою, що складається з бака, насоса, мікроконтролера, судини місткістю 5 л, електронний блок для прийому електронних ідентифікаторів; LCD індикатора. Де бак сполучений з насосом, а насос сполучений з горловиною мірної місткості, випускний отвір якої, у свою чергу, сполучений через замоч 14 ний електромагнітний клапан з трубою, через яку вода поступає до споживача, де насос управляється мікроконтролером. Мікроконтролер, при цьому, виконує функцію пристрою управління і розрахункового пристрою, сполученого з електронним блоком для прийому електронних ідентифікаторів, також входить до складу автомата. Автомат для продажу води має вихід на диспетчерський пункт через телефонну лінію. Як панель індикатора використовується LCD індикатор. Приклад 7 Автомат для продажу води є системою, що складається з бака, насоса, мікроконтролера;проточного водолічильника, пов’язаного з мікроконтролером; картоприймального пристрою для прийому електронних ідентифікаторів, індикаторну панель. Автомат для продажу води має вихід на диспетчерський пункт через телефонну лінію. Насос сполучений з проточним водолічильником і з місткістю для зберігання води. З виходу проточного водолічильника вода, через електромагнітний замочний клапан, під управлінням сигналу від мікроконтролера, через вихідну трубу поступає до споживача. Як панель індикатора використовується LCD індикатор. Приклад 8 Автомат для продажу води є системою, що складається з: бака, насоса, мікроконтролера, проточного водолічильника, пов’язаного з мікроконтролером, електронного блоку для прийому електронних ідентифікаторів, індикаторної панелі. Насос сполучений з проточним водолічильником і з місткістю для зберігання води. З виходу проточного водолічильника вода, через електромагнітний замочний клапан, під управлінням сигналу від мікроконтролера, через вихідну трубу поступає до споживача. Автомат для продажу води має вихід на диспетчерський пункт через телефонну лінію. Як панель індикатора використовується LCD індикатор. 15 24905 16 17 24905 18 19 Комп’ютерна в ерстка А. Рябко 24905 Підписне 20 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
