Торговий автомат з безкоштовними розиграшами “промоавтомат”

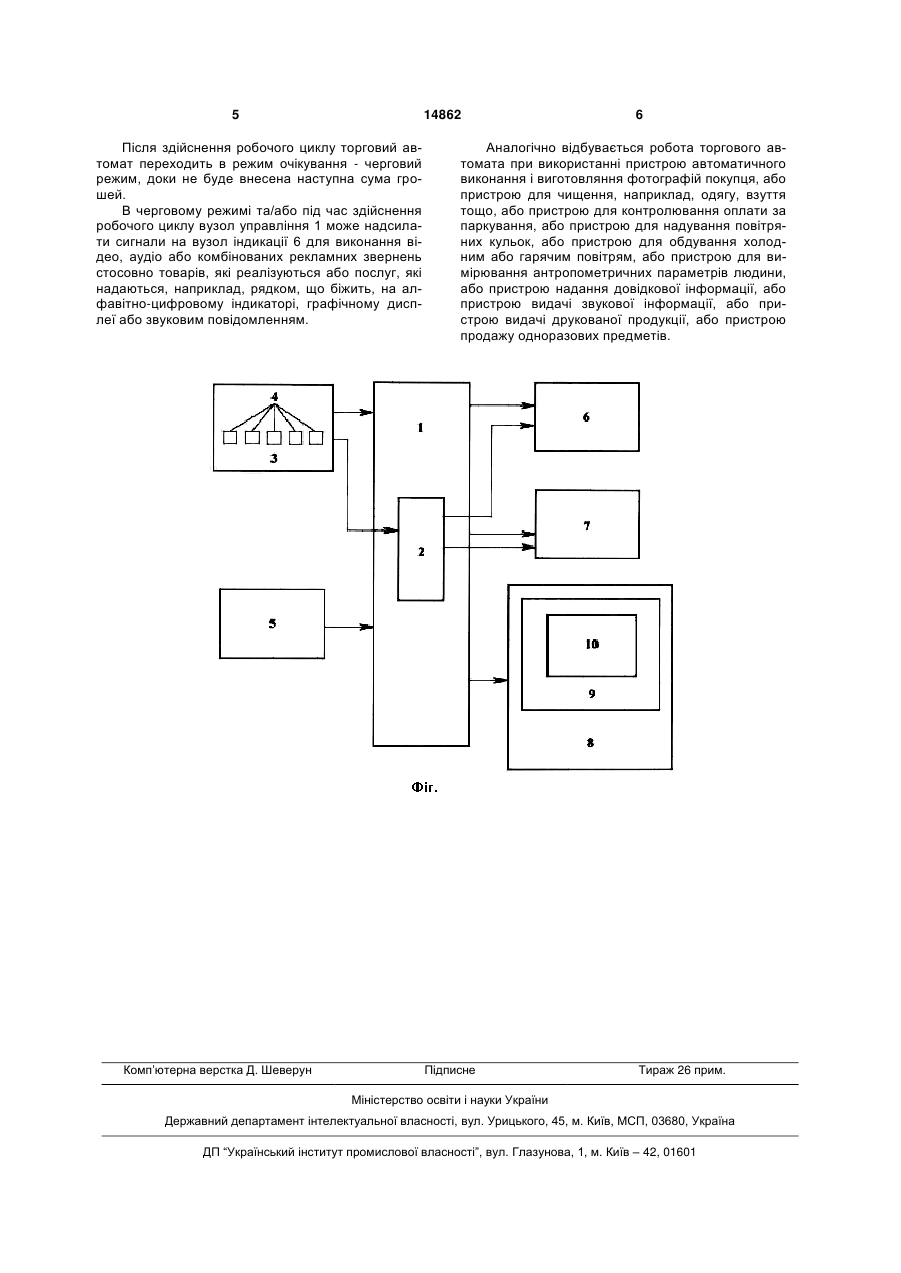

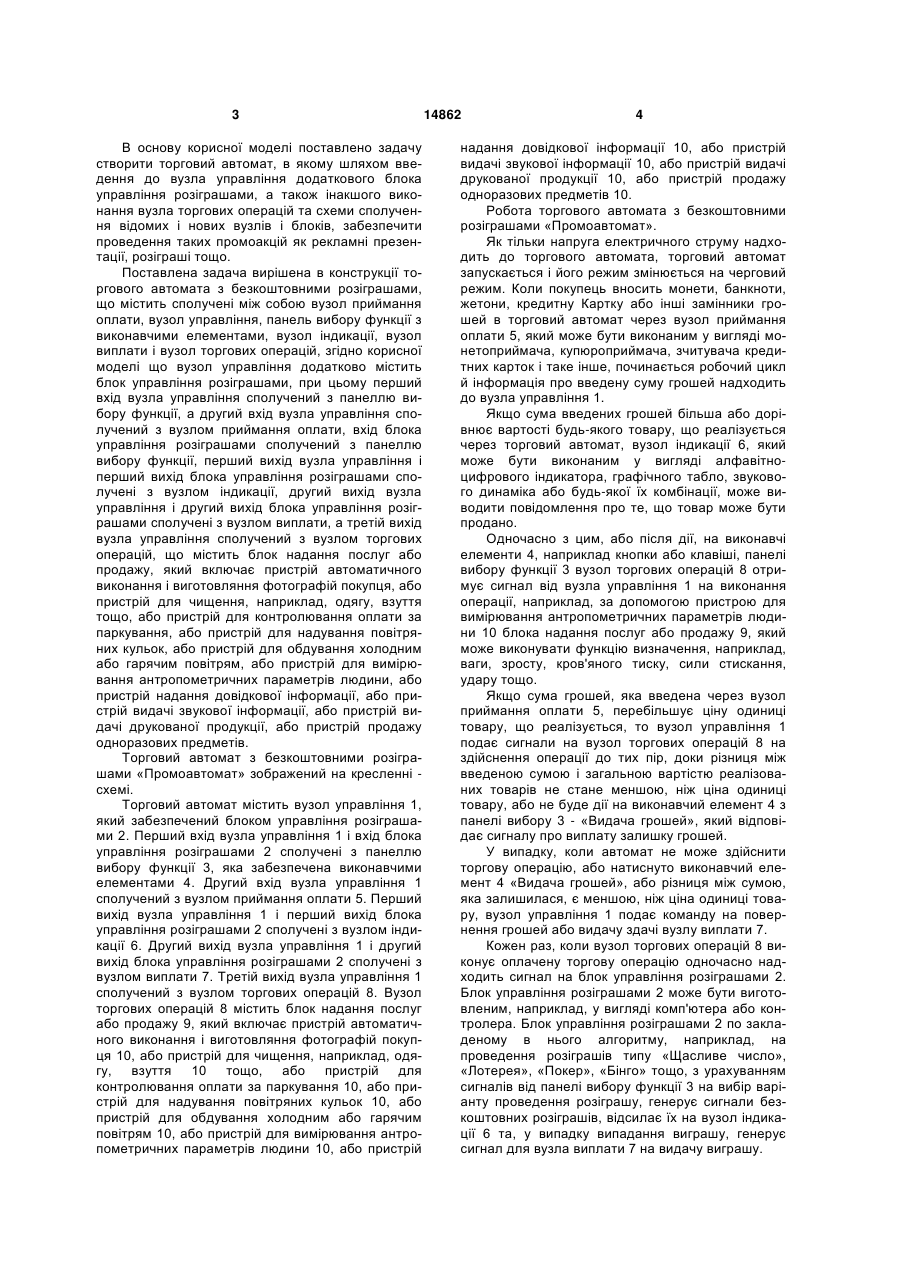

Торговий автомат з безкоштовними розіграшами, що містить з`єднані між собою вузол приймання оплати, вузол керування, панель вибору функції з виконавчими елементами, вузол індикації, вузол виплати і вузол торгових операцій, який відрізняється тим, що вузол керування додатково містить блок керування розіграшами, при цьому перший вхід вузла керування з`єднаний з панеллю вибору функції, а другий вхід вузла керування з`єднаний з вузлом приймання оплати, вхід блока керування розіграшами з`єднаний з панеллю вибору функції, перший вихід вузла керування і пер 3 В основу корисної моделі поставлено задачу створити торговий автомат, в якому шляхом введення до вузла управління додаткового блока управління розіграшами, а також інакшого виконання вузла торгових операцій та схеми сполучення відомих і нових вузлів і блоків, забезпечити проведення таких промоакцій як рекламні презентації, розіграші тощо. Поставлена задача вирішена в конструкції торгового автомата з безкоштовними розіграшами, що містить сполучені між собою вузол приймання оплати, вузол управління, панель вибору функції з виконавчими елементами, вузол індикації, вузол виплати і вузол торгових операцій, згідно корисної моделі що вузол управління додатково містить блок управління розіграшами, при цьому перший вхід вузла управління сполучений з панеллю вибору функції, а другий вхід вузла управління сполучений з вузлом приймання оплати, вхід блока управління розіграшами сполучений з панеллю вибору функції, перший вихід вузла управління і перший вихід блока управління розіграшами сполучені з вузлом індикації, другий вихід вузла управління і другий вихід блока управління розіграшами сполучені з вузлом виплати, а третій вихід вузла управління сполучений з вузлом торгових операцій, що містить блок надання послуг або продажу, який включає пристрій автоматичного виконання і виготовляння фотографій покупця, або пристрій для чищення, наприклад, одягу, взуття тощо, або пристрій для контролювання оплати за паркування, або пристрій для надування повітряних кульок, або пристрій для обдування холодним або гарячим повітрям, або пристрій для вимірювання антропометричних параметрів людини, або пристрій надання довідкової інформації, або пристрій видачі звукової інформації, або пристрій видачі друкованої продукції, або пристрій продажу одноразових предметів. Торговий автомат з безкоштовними розіграшами «Промоавтомат» зображений на кресленні схемі. Торговий автомат містить вузол управління 1, який забезпечений блоком управління розіграшами 2. Перший вхід вузла управління 1 і вхід блока управління розіграшами 2 сполучені з панеллю вибору функції 3, яка забезпечена виконавчими елементами 4. Другий вхід вузла управління 1 сполучений з вузлом приймання оплати 5. Перший вихід вузла управління 1 і перший вихід блока управління розіграшами 2 сполучені з вузлом індикації 6. Другий вихід вузла управління 1 і другий вихід блока управління розіграшами 2 сполучені з вузлом виплати 7. Третій вихід вузла управління 1 сполучений з вузлом торгових операцій 8. Вузол торгових операцій 8 містить блок надання послуг або продажу 9, який включає пристрій автоматичного виконання і виготовляння фотографій покупця 10, або пристрій для чищення, наприклад, одягу, взуття 10 тощо, або пристрій для контролювання оплати за паркування 10, або пристрій для надування повітряних кульок 10, або пристрій для обдування холодним або гарячим повітрям 10, або пристрій для вимірювання антропометричних параметрів людини 10, або пристрій 14862 4 надання довідкової інформації 10, або пристрій видачі звукової інформації 10, або пристрій видачі друкованої продукції 10, або пристрій продажу одноразових предметів 10. Робота торгового автомата з безкоштовними розіграшами «Промоавтомат». Як тільки напруга електричного струму надходить до торгового автомата, торговий автомат запускається і його режим змінюється на черговий режим. Коли покупець вносить монети, банкноти, жетони, кредитну Картку або інші замінники грошей в торговий автомат через вузол приймання оплати 5, який може бути виконаним у вигляді монетоприймача, купюроприймача, зчитувача кредитних карток і таке інше, починається робочий цикл й інформація про введену суму грошей надходить до вузла управління 1. Якщо сума введених грошей більша або дорівнює вартості будь-якого товару, що реалізується через торговий автомат, вузол індикації 6, який може бути виконаним у вигляді алфавітноцифрового індикатора, графічного табло, звукового динаміка або будь-якої їх комбінації, може виводити повідомлення про те, що товар може бути продано. Одночасно з цим, або після дії, на виконавчі елементи 4, наприклад кнопки або клавіші, панелі вибору функції 3 вузол торгових операцій 8 отримує сигнал від вузла управління 1 на виконання операції, наприклад, за допомогою пристрою для вимірювання антропометричних параметрів людини 10 блока надання послуг або продажу 9, який може виконувати функцію визначення, наприклад, ваги, зросту, кров'яного тиску, сили стискання, удару тощо. Якщо сума грошей, яка введена через вузол приймання оплати 5, перебільшує ціну одиниці товару, що реалізується, то вузол управління 1 подає сигнали на вузол торгових операцій 8 на здійснення операції до тих пір, доки різниця між введеною сумою і загальною вартістю реалізованих товарів не стане меншою, ніж ціна одиниці товару, або не буде дії на виконавчий елемент 4 з панелі вибору 3 - «Видача грошей», який відповідає сигналу про виплату залишку грошей. У випадку, коли автомат не може здійснити торгову операцію, або натиснуто виконавчий елемент 4 «Видача грошей», або різниця між сумою, яка залишилася, є меншою, ніж ціна одиниці товару, вузол управління 1 подає команду на повернення грошей або видачу здачі вузлу виплати 7. Кожен раз, коли вузол торгових операцій 8 виконує оплачену торгову операцію одночасно надходить сигнал на блок управління розіграшами 2. Блок управління розіграшами 2 може бути виготовленим, наприклад, у вигляді комп'ютера або контролера. Блок управління розіграшами 2 по закладеному в нього алгоритму, наприклад, на проведення розіграшів типу «Щасливе число», «Лотерея», «Покер», «Бінго» тощо, з урахуванням сигналів від панелі вибору функції 3 на вибір варіанту проведення розіграшу, генерує сигнали безкоштовних розіграшів, відсилає їх на вузол індикації 6 та, у випадку випадання виграшу, генерує сигнал для вузла виплати 7 на видачу виграшу. 5 14862 Після здійснення робочого циклу торговий автомат переходить в режим очікування - черговий режим, доки не буде внесена наступна сума грошей. В черговому режимі та/або під час здійснення робочого циклу вузол управління 1 може надсилати сигнали на вузол індикації 6 для виконання відео, аудіо або комбінованих рекламних звернень стосовно товарів, які реалізуються або послуг, які надаються, наприклад, рядком, що біжить, на алфавітно-цифровому індикаторі, графічному дисплеї або звуковим повідомленням. Комп’ютерна верстка Д. Шеверун 6 Аналогічно відбувається робота торгового автомата при використанні пристрою автоматичного виконання і виготовляння фотографій покупця, або пристрою для чищення, наприклад, одягу, взуття тощо, або пристрою для контролювання оплати за паркування, або пристрою для надування повітряних кульок, або пристрою для обдування холодним або гарячим повітрям, або пристрою для вимірювання антропометричних параметрів людини, або пристрою надання довідкової інформації, або пристрою видачі звукової інформації, або пристрою видачі друкованої продукції, або пристрою продажу одноразових предметів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
