Пристрій для підкопування цукрових буряків

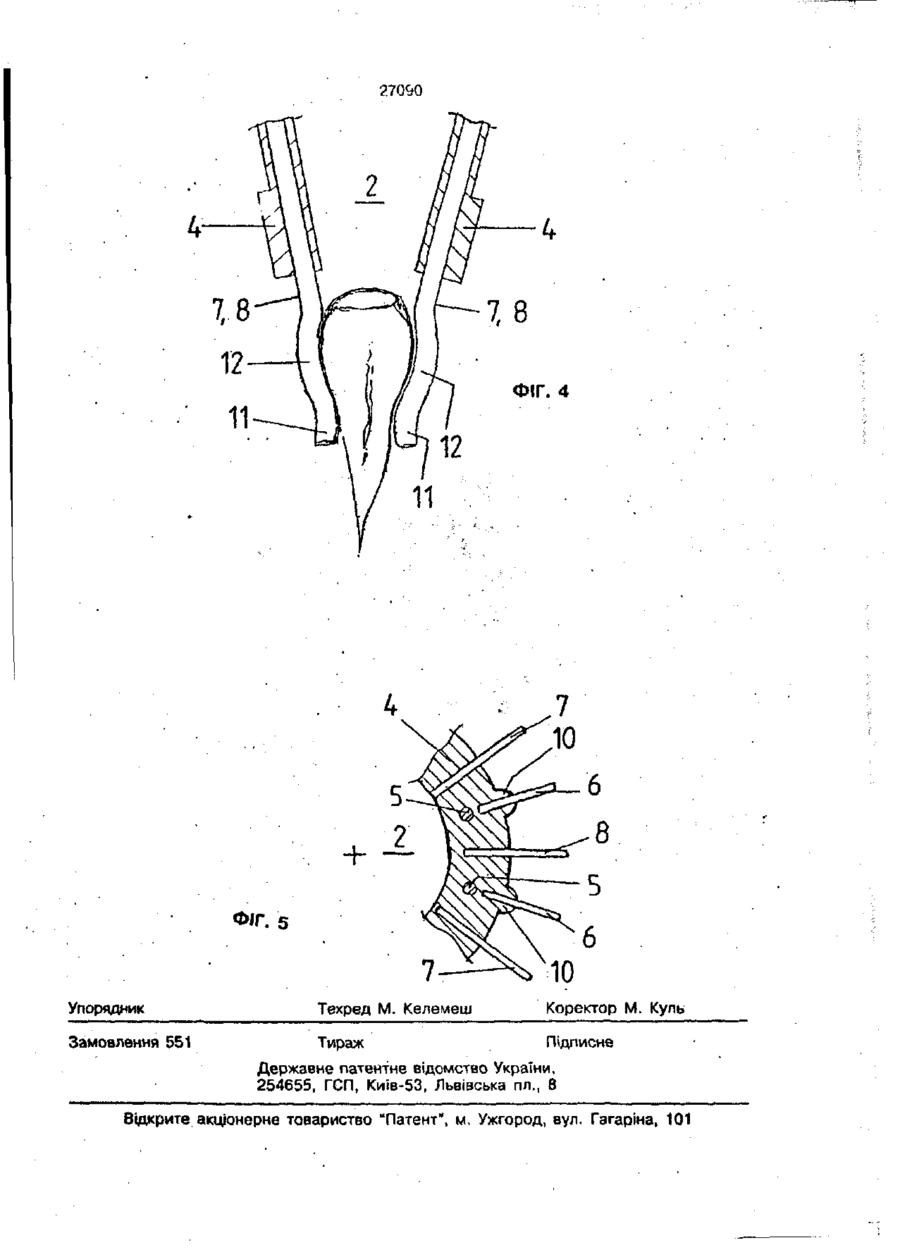

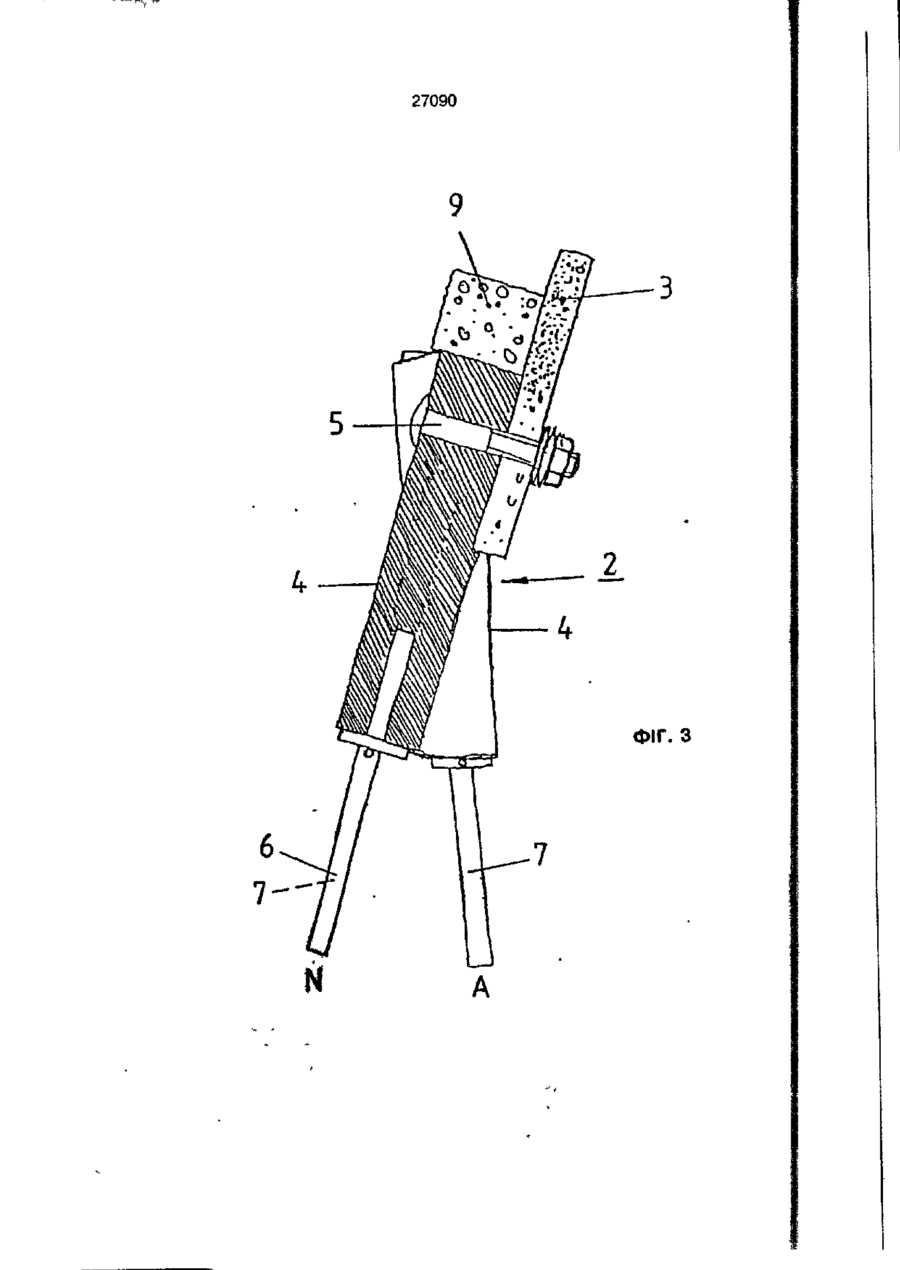

(*•>) UA,,,, 27090 УКРАЇНА (1 „С1 (5і)б А 01 D 25/04 ОПИС Д О ПАТЕНТУ ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО НА ВИНАХІД (54) ПРИСТРІЙ ДЛЯ ПІДКОПУВАННЯ ЦУКРОВИХ БУРЯКІВ (21) (22) (24) (31) (32) 97084158 08.02.96 28.02.2000 19594 252.2 09.02.95 (33) DE (85) 09.09.97 (86) (46) (56) (72) (73) : РСТ/ЕР96/00519 (08.02.96) 28.02.2000. Бюл. № 1 DE-GM № 8334718. Грамзе Зігфрід (DE) Хольмер машиненбау ГмБХ (DE) (57) 1. Пристрій для підкопування цукрових буряків, принаймі з одним підкопуючим та підіймаючим цукровий буряк робочим органом, що працює у грунті, та підпорядкованою робочому підкопуючому органу парою пальцових коліс з підхоплюючими цукровий буряк пальцями, який в і д р і з н я є т ь с я тим, що принаймі одне пальцьове колесо з пари на одній нерухомій основній деталі-деталі маточини, оснащеній маточиною підшипника, або зв'язаній з нею, несе на собі опорне кільце з еластичного матерілу, яке виконане як одна суцільна деталь або складається з кількох сегментів і з'єднане з пальцьовим колесом у багатьох місцях, причому у вказаному опорному кільці закріплені пальці, які виготовлені з жорсткого матеріалу і здатні відхилятись вбік від основної деталі або маточини та автоматично повертатись у вихідну позицію. 2. Пристрій для підкопування цукрових буряків за п.1, який в і д р і з н я є т ь с я тим, ідо у еластичному опорному кільці к о ж н о г о пальцьового колеса навперемінно встановлені утоплені на невелику глибину "короткі" пальці та утоплені на більшу глибину "довгі" або "середні" пальці, причому зовнішні кінці всіх пальшв знаходяться на одній кільцевій лінії. 3. Пристрій для підкопування цукрових буряків за п.1 або 2, який в і д р і з н я є т ь с я тим, що "довгі" або "середні" пальці розташовані, у свою чергу, між двома місцями з'єднання опорного кільця з деталлю маточини. 4. Пристрій для підкопування цукрових буряків за одним із пунктів 1-3, який в і д р і з н я є т ь с я тим, що "короткі" пальці закріплені поряд з місцями з'єднання опорного кільця з деталллю маточини. 5. П р и с т р і й для підкопування цукрових буряків за одним із пунктів 1 4, який в і д р і з н я є т ь с я тим, що "довгі" пальці утоплені у опорному кільці таким чином, що проходять майже через усю його товщину. 6. Пристрій для підкопування цукрових буряків за одним із пунктів 1-5, який в і д р і з н я є т ь с я тим, що "короткі" пальці закріплені всереді зовнішньої половини опорного кільця. 7. Пристрій для підкопування цукрових буряків за п.6, який в і д р і з н я є т ьс я тим, що "короткі" пальці утоплені вздовж радіусів пальцьового колеса, не досягаючи при цьому місць з'єднання. ' 8. Пристрій для підкопування цукрових буряків за одним із пунктів 1 -7, який в і д р і з н я є т ь с я тим, що "середні" пальці утоплені таким чином, що їх кінці лежать приблизно на кільцевій лінії, що проходить через місця з'єднання. 9. Пристрій дпя підкопування цукрових буряків за одним із пунктів 1-8, який в і д р і з н я є т ь с я тим, що у кожному опорному кільці поряд з 'короткими" пальцями с кулачкоподібні виступи, через які пропущені "короткі" ппльці 10. ПрНСТрШ ДЛЯ ПІДКОГіуПЛПКЯ 1!\КрОЫ1, о о 27090 в і д р і з н я є т ь с я тим, що пальці закріплені в опорному кільці методом вулканізації. 11. Пристрій для підкопування цукрових буряків за одним із пунктів 1-10, який в і д р і з н я є т ь с я тим, що пальці виготовлені зі сталі, зокрема круглої. 12. Пристрій для підкопування цукрових буряків за одним із пунктів 1-11, який в і д р і з н я є т ь с я тим, що пальці проходять радіально відносно осі колеса. 13. Пристрій для підкопування цукрових бурякіа за одним із пунктів 1-12, який в і д р і з н я є т ь с я тим, що пальці закріплені в гумовому опорному кільці, яке має у вихідній позиції плоску форму, а під дією сил у місцях з'єднання змінює форму на тарілкоподібну, утворюючи при цьому приймальну місткість для цукрового буряка, таким чином, що у поздовжньому розрізі загальний кут, у межах якого розташовані пальці в робочому стані, становить менше 180°. 14. Пристрій для підкопування цукрових буряків за одним із пунктів 1-13, який в і д р і з н я є т ь с я тим, що кінці пальців вигнуті назовні у напрямку від цукрового буряка. 15. Пристрій для підкопування цукрових буряків за одним із пунктів 1-14, який в і д р і з н я є т ь с я тим, що відрізки пальців, які діють на верхню частину буряка, вигнуті назовні і мають опуклу форму для створення місткості для прийому цукрового буряка. 16. Пристрій для підкопування цукрових буряків за одним із гунктів 1-15, який в і д р і з н я є т ь с я тим, що місця з'єднання, які забезпечують закріплення опорного колеса, додатково оснащені щонайменше одним пружинячим елементом, зокрема пакетом тарілчастих пружин. Винахід стосується пристрою для підкопування цукрових буряків, що має принаймі один робочий орган, підкопую•чий та підіймаюиий цукрові буряки, працюючий у фунті, та підпорядковану йому пару пальцових коліс, які охоплюють буряк з обох боків, -затискують та подають його нагору, сприяючи процесу підкопування та/ або відділення фунту від цукрового буряку.. У вже відомих для підкопування такого типу (див. наприклад, викладені описи винаходів до патентів Німеччини DE-OS 2041595, DE-OS 2937544), пальцові або підйомні колеса складаються з маточини та гумової пальцьової зірки, окремі пальці якої мають прямокутний переріз. Такі гумові пальцьові колеса мають суттєвий недолік при роботі у складних умовах підкопування цукрових буряків, оскільки гумові пальці порівняно швидко зазнають старіння та у зв'язку зі втомленістю матеріалу та/аб.о перенавантаженням надриваються з боку, ближчого до маточини, або навіть ламаються. Термін експлуатації таких пальців є надто коротким з економічної точки зору. Недоліки вищевказаних рішень полягають в слідуючому. Сила затискання цукрових буряків у гумових пальцях, що відхиляються вбік, є набагато меншою, ніж потрібна для того, щоб забезпечити подачу цукрового буряка нагору із зони підкопування з малими втратами, отже, зокрема при великій швидкості процесу підкопу-вання, цукрові буряки, невеликі за розміром, можуть легко випадати з пристрою. У зв'язку з цим продуктивність процесу підкопування значно зменшується. Крім того, на вугластих гумових пальцях досить швидко накопичується грунт. Це накопичення бруду сповільнює процес відділення грунту від підкопаних цукрових буряків та вимагає інтенсивного очищення цукрових буряків на підключеній послідовно до пристрою лінії транспортера. Хоча вже існують пальцьові колеса з металевими пальцями (див опис корисного зразка DE-GM 1773582), вони не використовуються для захвату цукрових буряків із затисканням. Найбільш близьким по суті та результату, що досягається, є пристрій, наведений в описі корисного зразка DE-GM 8334718 (Німеччина). У відомому пристрої, згідно з формулою винаходу, принаймі в одному колесі з пари пальцьових коліс між еластичними підхоплюючими пальцями розміщується один нерухомий підхоплюючий палець. За описом (див.стор.6, рядки 29-32), у поліпшеному варіанті конструкції кожне пальцьове колесо має два жорстких підхоплюючих пальці, розташованих навпроти. Для зменшення кріплення кожний жорсткий підхоплюючий палець має кріпильну вилу, яка охоплює фланець нерухомої маточини колеса, а 5 10 15 20 25 30 27090 також кільце пальцьової зірки. Для того, щоб запобігти перекиданню при закріленні, поряд з пальцовою зіркою, зробленою з еластичного матеріалу (гумовою деталлю) розташована втулка, яка з одного боку спирається на кріпильну вилу жорсткого підхоплюючого пальця, а з іншого - на деталь фланця маточини колеса. Цей вид кріплення жорсткого підхоплюючого пальця ускладнює конструкцію, дорого коштує і не є економічним рішенням. Згідно з вступною частиною опису цього корисного зразка ці еластичні підхоплюючі пальці повинні обережно підхоплювати цукрові буряки, а жорсткі пальці - забезпечувати належну пропускну спроможність при можливому нагромадженні цукрових буряків. Спільними суттєвими ознаками відомого пристрою та пристрою, який заявляється, є пристрій для підкопування цукрових буряків, принаймі з одним підкопуючим та підіймаючим цукровий буряк органом, що працює у грунті, та підпорядкованою робочому органу парою пальцьових коліс з підхоплюючими цукровий буряк пальцями. Недоліком відомого рішення є те, що завдяки малій кількості нерухомих підхоплюючих пальців (по два на кожне пальцьове колесо), не можна вирішити проблему втрат при підкопуванні цукрових буряків, невеликих за розміром, а багато еластичних гумових підхоплюючих пальців зазнають великого навантаження на матеріал, що призводить до його втомлення та передчасного старіння. Крім того, така конструкція підйомного колеса забезпечує малу продуктивність процесу підкопування. В основу даного винаходу поставлено задачу створення пристрою для підкопування цукрових буряків, принаймі з одним підкопуючим та підіймаючим цукровий буряк робочим органом, що працює у грунті, та підпорядкованою робочому підкопуючому органу парою пальцьових коліс з підхоплюючими цукровий буряк пальцями, який при простій конструкції та кращому способі затискання буряків забезпечував би тривалий термін експлуатації пальових коліс, при цьому зменшував би накопичення бруду на пальцях у зоні підкопування, а також поліпшував би відділення грунту від цукрових буряків всередині пристрою. Поставлена задача досягається тим, що в пристрої для підкопування цукрових буряків, принаймі з одним підкопуючим та підіймаючим цукровий буряк робочим органом, що працює у грунті, та підпорядкованою робочому підкопуючому органу 5 10 15 20 25 ЗО 35 40 45 50 55 парою пальцьових коліс з підхоплюючими цукровий буряк пальцями, згідно з винаходом, принаймі одне пальцьове колесо з пари на одній нерухомій основній деталі/ деталі маточини, оснащеній маточиною підшипника, або зв'язаній з нею, несе на собі опорне кільце з еластичного матеріалу, яке виконане як одна суцільна деталь або складається з кількох сегментів і з'єднане з пальцьовим колесом у багатьох місцях, причому у вказаному опорному кільці закріплені пальці, які виготовлені з жорсткого матеріалу і здатні відхилятися від основно? деталі або маточини та автоматично повертатись у вихідну позицію. Крім того, у еластичному опорному кільці кожного пальцьового колеса встановлені навперемінно утоплені на невелику глибину "короткі" пальці та утоплені на більшу глибину "довгі" або "середні" пальці, причому зовнішні кінці всіх пальців знаходяться на одній кільцевій лінії. Крім того, "довгі" або "середні" пальці розташовані, у свою чергу, між двома місцями з'єднання опорного кільця з деталлю маточини. Крім того, "короткі" пальці закріплені поряд з місцями з'єднання опорного кільця з деталлю маточини. Крім того, "довгі" пальці утоплені в опорному кільці таким чином, що проходять майже через усю його товщину. Крім того, "короткі" пальці закріплені всередині зовнішньої половини опорного кільця. Крім того, "короткі" пальці утоплені вздовж радіусів пальцьового колеса, не досягаючи при цьому місць з'єднання. Крім того, "середні" пальці утоплені таким чином, що їх кінці лежать приблизно на кільцевій лінії* що проходить через місце з'єднання. Крім того, у кожному опорному кільці поряд з "короткими" пальцями є кулачкоподібні виступи, через які пропущені "короткі" пальці. Крім того, пальці закріплені у опорному кільці методом вулканізації. Крім того, пальці виготовлені зі сталі, зокрема круглої. Крім того, пальці проходять радіально відносно осі колеса. Крім того, пальці закріплені в гумовому опорному кільці, яке має у вихідній позиції плоску форму, а під дією сил у місцях з'єднання змінює форму на тарілкоподібну, утворюючи при цьому приймальну місткість для цукрового буряка, таким чином, що у поздовжньому розрізі загальний кут, у межах якого розташовані пальці 27090 в робочому стані становить менше 180°. Крім того, кінці пальців вигнуті назовні у напрямку від цукрового буряка. Крім того, відрізки пальців, які діють на верхню частину буряка, вигнуті назовні і мають опуклу форму для створення місткості для прийому цукрового буряка. Крім того, місця з'єднання, які забезпечують закріплення опорного кільця, додаткового оснащені щонайменше одним пружинячим елементом, зокрема пакетом тарілчастих пружин. У пристрої для підкопування, згідно з винаходом, завдяки виконаним з металу та маючим переважно округлений переріз, у кожному разі податливим та здатним вібрувати підхоплюючим пальцям, забезпечується добре самоочищення пари пальцьових коліс, а також завжди бездоганне затискання буряків, при цьому без ушкоджень поверхні буряків. Це дозволяє, по-перше, запобігти втратам буряків при швидкому пересуванні пристрою, по-друге, забезпечити інтенсивне очищення цукрових буряків від грунту вже у зоні підкопування, тобто в процесі транспортування нагору із зони підкопування. Згідно з винаходом, завдяки ретельному відділенню від грунту у системі можна відмовитись від нерухомих додаткових конструктивних елементів для очищення буряків від грунту всередині підкопувача, а також, крім цього, використовувати можливість прямого перевантаження на транспортний засіб, який їде поруч. Умови для складання цукрових буряків належним чином у кагати значно поліпшуються завдяки кращому (порівняно з уже відомим) попередньому відділенні з грунту від буряків. Принцип роботи системи відділення грунту від буряків, що діє біля підйомного колеса, згідно з винаходом, пов'язаний з розташуванням пальців у великому гумовому кільці. Крім того, згідно з винаходом, завдяки конструкції та схемі розташування пальців забезпечуюється тривалий термін їх експлуатації, що значно підвищує ефективність роботи бурякопідкопувача, а також його економічність. Від прототипу дане технічне рішення відрізняється тим, що жорсткі пальці закріплюються виключно в еластичному опорному кільці, і, таким чином, підхоплений цукровий буряк може переміщатися вбік від тіла кочення пальцьового колеса та завдяки силі повороту опорного кільця автоматично повертатися у вихідну позицію. Згідно з винаходом, завдяки закріпленню пальців в одному еластичному кільці, скріпленому з тілом маточини тільки у деяких місцях (зокрема, в точках), 5 10 15 20 25 ЗО 35 40 45 50 55 8 окремі пальці можуть у деяких місцях відхилятися вбік і, незважаючи на це, з достатньою силою затискають та підіймають підкопаний цукровий буряк. При цьому створюється значний бічний тиск у окремих точках та вздовж окремих ліній. Особливу перевагу має конструкція, в якій в еластичному опорному кільці закріплюються пальці, утоплені в це кільце навперемінно на більшу та меншу глибину. Завдяки тому, що пальці кожного з пальцьових коліс підкопувального пристрою, згідно з винаходом, розміщені вздовж радіусів та нерухомо закріплені (на противагу вже відомим гумовим пальцям, що відповідає рівню сучасної техніки), вони можуть відхилятися вбік, після чого повертатися до вихідної позиції з великою силою, причому "довгі" (тобто утоплені на більшу глибину) пальці разом з гумовою деталлю, в якій вони закріплені, відхиляються вбік. Відхилення від нейтральної позиції може досягати 50-75 мм. Зрозуміло, що, завдяки закріпленню у гумовому кільці, існує можливість невеликое© інерційного відхилення кожного пальця від радіальної нейтральної позиції, що під час викидання піднятого нагору буряка веде до виникнення вібрацій з відділенням грунту, отже, до корисного процесу самоочищення. Кріплення сталевих пальців у гумовому еластичному опорному кільці бе.з допомоги додаткових елементів та/або органів управління гарантує можливість автоматичного повернення у вихідну позицію, як тільки буряк подається нагору. Якщо при використанні вже відомих або згаданих вище підкопуючих пристроїв з гумовими пальцьовими колесами не можна уникнути деякого незначного просування вперед та навіть нагромадження буряків, при роботі підкопувального пристрою, згідно з винаходом, не виникають турбулентнг процеси, що знижують ефективність процесу підкопування, а також не нагромаджуються буряки. Значною перевагою є те, що створений підкопуючим лемешем (робочим органом) потік грунту безпосередньо під час процесу підкопування інтенсивно обробляється податливими сталевими пальцями кожного пальцьового/підйомного колеса за принципом циркуляції та водночас відділяється від більшості буряків, а також подрібнюється без застосування додаткових елементів та розподіляється по поверхні гунту. Попереднє відділення грунту здійснюється ще всередині пари пальцьових коліс, завдяки 27090 чому не треба додатково відділяти грунт від буряків всередині підкопувача. Після цього можна безпосередньо перевантажувати підкопані буряки на засіб для транспортування. В удосконаленому варіанті винаходу зовнішні кінці пальців, взаємна орієнтація яких у зоні підкопування нагадує літеру "V", відхиляються назовні, так що між працюючими разом пальцьовими колесами створюється щілина з паралельними сторонами, які можуть також розходитись під невеликим кутом у напрямку до грунту. Цей вигин пальців запобігає надто сильному навантаженню в окремих точках на буряки, невеликі за розміром, чим забезпечується більше прилягання пальців до поверхні цукрового буряка. Кут вигину залежить від кута літери "V" між парою пальцьових коліс і звичайно становить 1020°. Далі, згідно з винаходом, частина сталевих пальців, що підхоплює верхню частину буряка, вигнута назовні (має опуклу форму). Це збільшує приймальну ємність для головки буряка, що дозволяє охоплювати також нижню частину буряка, тобто зону кореня, при цьому площа поверхні прилягання збільшується. Кінці цих вигнутих назовні пальців можуть, як було зазначено вище, вигинатися назовні або відхилятися під кутом. Далі, більш ефективно і доцільно встановлювати "короткі" пальці вздовж зовнішнього краю гумого кільця у кулачкоподібні виступи- завдяки яким збільшується зона розтягування гумового кільця для цих пальців. На фіг. 1 показано вигляд спереду підкопуючого пристрою, згідно з винаходом, з парою пальцових коліс, підпорядкованою підкопуючому інструменту, причому кожне пальцьове колесо має прямі сталеві пальці, закріплені в еластичному опорному кільці; на фіг.2 - фрагмент схеми розташування пальців конструкції згідно з фіг. 1 р в якій навперемінно рзташовані "короткі" та "довп" сталеві пальці; на фіг.З - переріз через зону закріплення пальців тієї ж конструкції пристрою, причому у тарілкоподібному опорному кільці закріплені "короткі" та "довгі" пальці, при цьому "довгі" пальці, розташовані навпроти нерухомої маточини, разом з еластичною зоною опорного кільця можуть відхилятися вбік, показана схема відхилення; на фіг.4 - на схематичному виді спереду виріз зони затискання буряка у парі пальцьових коліс з вигнутими пальцями; на фіг.5 5 10 15 20 25 30 35 40 45 50 55 10 виріз зі схеми розташування пальців, який1 відрізняється від зображеної на фіг.2 тим, що опорне кільце має кулачкоподібні вис-' тупи для зміцнення кріплення "коротких" пальців. Згідно з винаходом, бурякопідкопувач складається, зокрема, з одного підкопувального робочого органу для кожного рядка буряків, і цей робочий орган виконується у вигляді дискового або пальцьового лемеша 1, який працює у грунті та виконує функцію захвата та підіймання буряків, а також підпорядкованої йому пари пальцьових коліс 2, які охоплюють буряк з обох боків та у затискаючому пристрої підіймають та подають його нагору. Обидва' пальцьових колеса 2 у проекції зверху скеровані назад, а у фронтальній проекції донизу з належним проміжком і сходяться під кутом у вигляді літери "V". Принаймі одне з двох пальцьових коліс 2, краще обидва пальцьових колеса 2, приводяться до дії від приводу. Число обертів приводу можна змінювати для оптимального пристосування до відповідних умов праці {структура грунту, форма та розмір буряків та ін.) і, завдяки цьому, забезпечувати більш ретельне відділення грунту від цукрових буряків. Доцільним може бути також встановлення різного числа обертів пальцьо* вих коліс у парі 2, відповідно до чого сліД передбачити (принаймі як варіант) застосування приводу для двох пальцьових коліс з різним встановленим та/або регульованим числом обертів. Кожна половина підкопувального робочого органу (леміш) може позаду мати напрямний стрижень, вигнутий назад (на малюнку не показано). Кожне пальцьове колесо 2 має нерухому маточину 3, на якій у багатьох місцях, що розташовані переважно на колі, концентричному щодо осі обертання, закріплене опорне кільце 4 з еластичного матеріалу, переважно гумове кільце. ВІДПОВІДНІ місця з'єднання відмічені цифрою 5, а самі з'єднання виконуються за допомогою елементів на кшталт прогонича, переважно гвинтів з головкою з гайками (мутрами). Еластичне опорне кільце 4 може бути виконане у вигляді суцільної деталі, однак може складатися також з багатьох сегментів (секторних фрагментів), причому переважно вибирають той жевідповідаючий ідеї винаходу, принцип розташування пальців. Місця з'єднання 5 найдоцільніше розташовувати з однаковими кутовими відстанями, таке розташування забезпечує можливість часткового відхилення елас 11 27090 тичного опорного кільця 4 від нерухомої маточини 3, незалежно від того, є воно суцільною деталлю або складається з кількох частин. Найкращою є конструкція, у якій пальцові колеса мають 20 пальців та десять місць з'єднання 5 суцільного опорного кільця 4 з деталлю маточини З для кожного пальцьового колеса пари 2, при виконанні опорного кільця 4 з кількох сегментів, останні можуть перекриватися на межових ділянках, і відповідно до цього два сусідні суміжні сегменти можуть мати спільне місце з'єднання 5. В еластичному опорному кільці 4 (незалежно від його конструкції - сцільної або складеної з кількох фрагментів деталі) закріплюються жорсткі пальці 6 або 6, 7 або 6, 7, 8. Кінці пальців 6-8 закінчуються на спільній для цих пальців дузі круга, однак вони мають різну доЁжину хвостовї частини, заглибленої в опорне кільце 4, і тому вони позначені як "короткі" пальці 6, "довгі" пальці 7 або "середні" пальці 8. Пальці 6, 7, 8, завдяки тому, що вони утоплені в еластичному опорному кільці 4, тримаються пружинячи та можуть відхилятися від нейтральної позиції (в ненавантаженому нормальному стані), а також вібрувати при/після видачі буряків нагору. Краще, коли пальці 6-8 пальцьових коліс виготовляють зі сталі і вони мають круглий (зокрема круговий) або округлений (зокрема овальний) переріз - особливо вдале конструктивне рішення полягає у тому, шо пальці 6, 7, 8 виготовляються з круглої сталі. Як можна побачити на фіг.2, короткі пальці 6 та довгі пальці 7 закріплені в еластичному опорному кільці 4, зокрема гумовому кільці (виготовленому як суцільна деталь або з кількох сегментів), що має прямокутний переріз (базова форма, при цьому приймальну деталь для маточини 3 можна виключити з конструкції, як це показано на кресленні), поздовжня вісь прямокутника проходить радіально відносно осі обертання пальцьового колеса, а також переважно у площині тарілі. У найбільш досконалій конструкції пальцьових коліс с 20 пальцями налічується 10 "коротких" пальців та 10 "довгих" пальців. Пальці 6 при цьому піддаються дії сил та відхиляються вбік раніше, а саме при невеликому навантаженні або під дією невеликої сили, ніж більш довгі (миючі більшу плошу), більше заглиблені у колесо пальці 7 (у варіанті конструкції на фіг. 5:7, 8), при цьому "довгі" пальці (або "довгі" та "середні" пальці 7/8 на фіг.5) десь 5 10 15 20 25 30 35 40 45 50 55 12 закріплюються приблизно посередині між двома місцями з'єднання опорного кільця (зокрема за допомогою гвинтів), завдяки чому "короткі" пальці 6 закріпляюються поряд з місцями з'єднання 5 та їхні кінці разом з останніми (5) лежать принаимі приблизно на одній уявній лінії, що проходить крізь вісь розташування пальців (радіально до осі обертання пальцьового колеса) та закінчуються на невеликій відстані до неї (див. фіг.2 та/або 5). У іншому варіанті конструкції на відміну від фіг.2- згідно з фіг.5, половина жорстких пальців є "короткими" пальцями б, а друга половина - "довгими", а саме "довгими" та "середніми" пальцями 7 та 8 (кількість яких, у свою чергу, дорівнює половині їхньої загальної кількості, а також закріплених навперемін - "довгі" пальці 7 чергуються з "середніми" пальцями 8). Найдосконаліший варіант з 20 пальцями, таким чином, має 10 "коротких" пальців 6, 5 "довгих" пальців 7 та 5 "середніх" пальців 8 - це співвідношення дійсне принципово також для іншої кількості пальців. Кращим варіантом є тарілкоподібне розміщення пальців 6, 7, 8 радіально відносно осі обертання пальцьового колеса. Пальці 6, 7, 8 у більш досконалому та особливо простому, а також економічному варіанті конструкції закріплюються методом вулканізації. Проте, можна також закріплювати пальці 6, 7, 8 опорному кільці 4 у штекерах та запобігти їх аксіальному зміщенню завдяки використанню елементів, збільшуючих площину перерізу, наприклад, поясків, стопорних шайб, гайок (мутрів), встановлених на пальці затискних гільз та/або інших кріпильних елементів. Як видно на фіг.З, внутрішня зона кільця підшипника 4 може прикриватися кришкою 9 у вигляді кільця, що прилягає до внутрішнього краю гумового диска, переважно пінопластовим кільцем. Таким чином запобігається проникнення бруду між маточиною пальцьового колеса та еластичним диском, у якому закріплені пальці 6, 7 та/або 8, зокрема гумовим диском. Кожне пальцьове колесо 2 має діаметр переважно 600-700 мм. Діаметр пальців становить переважно 10-16 мм. Довжина зовнішньої частини пальців (а саме 6, 7 та/або 8), що виступає за межі еластичної деталі, так званої гумової деталі, може становити 100-150 мм. "Довгі" пальці 7 загл-иблені майже на всю товщину опорного кільця 4, але лише зовнішня третина або половина довжини "коротких" пальців 6 виступає за межі кіль і 13 27090 ця, "Короткі" пальці 6, утоплені вздовж радіусів пальцьових коліс, не досягають місць з'єднання 5 (див. фіг.2 та 5). Так звані "середні" пальці, позначені цифрою 8, навпаки, майже сягають кільцевої лінії, вздовж якої розташовані місця з'єднання 5 (див.фіг.5). Місця з'єднання 5, що створені, зокрема, гвинтами з головкою та гайками, знаходяться всередині ближчої до осі половини перерізу кожного з опорних кілець 4, зокрема поблизу внутрішньої третини поперечного перерізу. Позиції 5 можуть бути оснащені тарілчастими пружинами. Додатково до вищезгаданих ознак згідно з фіг.5 - це дійсно для ecfx варіантів конструкції винаходу - еластичне опорне кільце 4 в області кожного "короткого" пальця 6 по зовнішньому краю може мати кулачкоподібний виступ 10, що називається також наконечником. Такий виступ 10 збільшує заглиблення цих пальців у гумове кільце та область розтягнення гумового кільця для них. Завдяки відносно малому поперечному перерізу виступаючої вперед частини, кожний виступ 10 забезпечує легку податливість і, таким чином, достатню пристосовність до навколишніх умов у фунті окремих пальців зі збереженням достатньої свободи їхнього руху і, незаважаючи на це, виключно міцне (на великій глибині) кріплення пальців. Замість прямолінійної форми пальці 6, 7 та/або 8 їх вільні кінці можуть бути відхилені або вигнуті під кутом назовні (тобто вбік від 5 10 15 20 14 цукрового буряка). Це відхилення під кутом або вигин позначене цифрою 11. Величина цього відхилення або вигину від поздовжньої осі цукрового буряка залежить переважно від кута, під яким встановлене пальцьове колесо відносно вертикалі, та вибирається переважно таким, щоб кінці пальців у зоні дії на цукровий буряк, який треба підхопити та затиснути, проходили майже паралельно до площини симетричної пари коліс або мали невеликий вигин назовні. Завдяки такій формі вільні кінці окремих пальців 6-8 охоплюють більшу площу поверхні цукрового буряка, який треба транспортувати вгору. Лінія дотику також є більш довгою. Крім того, ця конфігурація вільних кінців пальців дозволяє захоплювати нижню частину буряка (тобто зону кореня), не пошкоджуючи при цьому їх поверхні гострими кінцями пальців. Кут відхилення може становити близько 10-20°. і У вдосконаленому варіанті пристрою, 25 згідно з винаходом, відрізок довжини пальців 6 або 6, 7, або 6-8, що діє на верхню частину цукрового буряка, має вигин назовні (опуклу форму) (див. фіг.4) - ця вигнута/опукла частина пальця позначена ЗО цифрою 12. Зрозуміло, що відрізки 11+12 можуть бути комбіновані - це принципове рішення показано на фіг.4. На фіг.3 вихідна позиція (нейтральне положення) пальців поз35 начена літерою "N", а позиція відхилення - літерою "А". 27090 ФІГ. 1 ФІГ. 2 27090 4 ФІГ. З 27090 ФІГ. 4 11 12 11 Ф/Г. 5 Упорядник Техред М. Келемеш Коректор М. Куль Замовлення 551 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м, Ужгород, вул. Гагаріна, 101
