Нагрівний пристрій для установлення в доступному контейнері, що самопідігрівається, і нерознімний несучий елемент

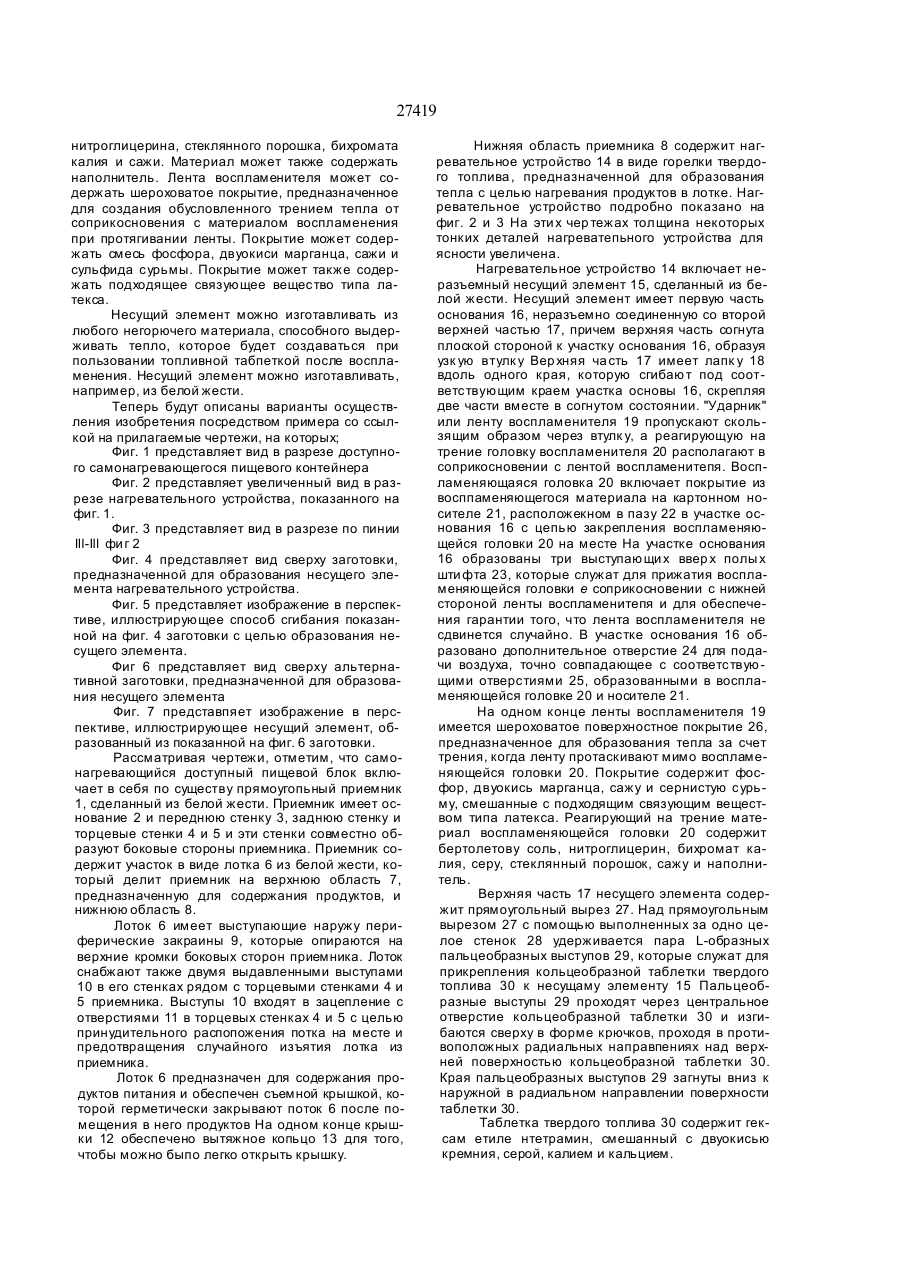

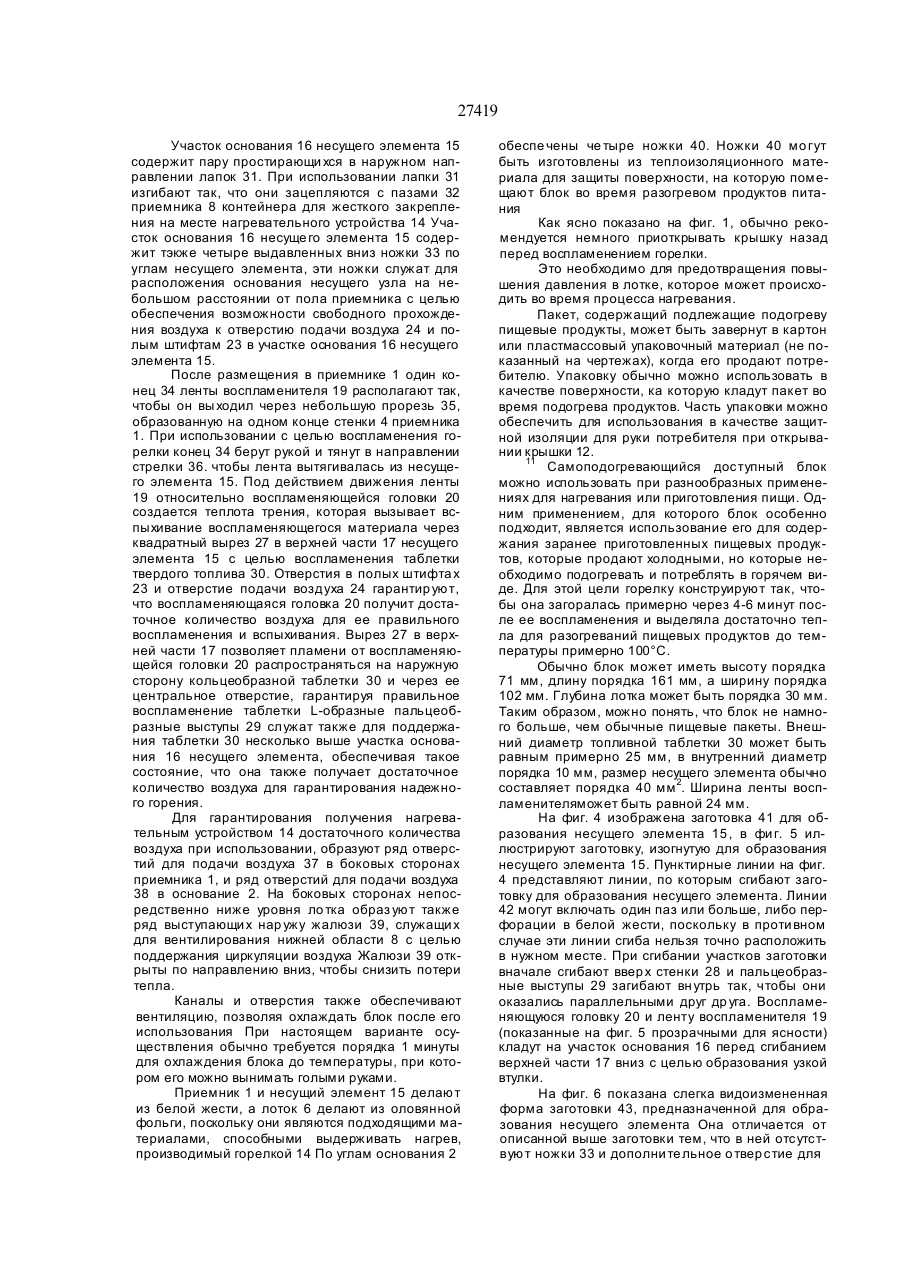

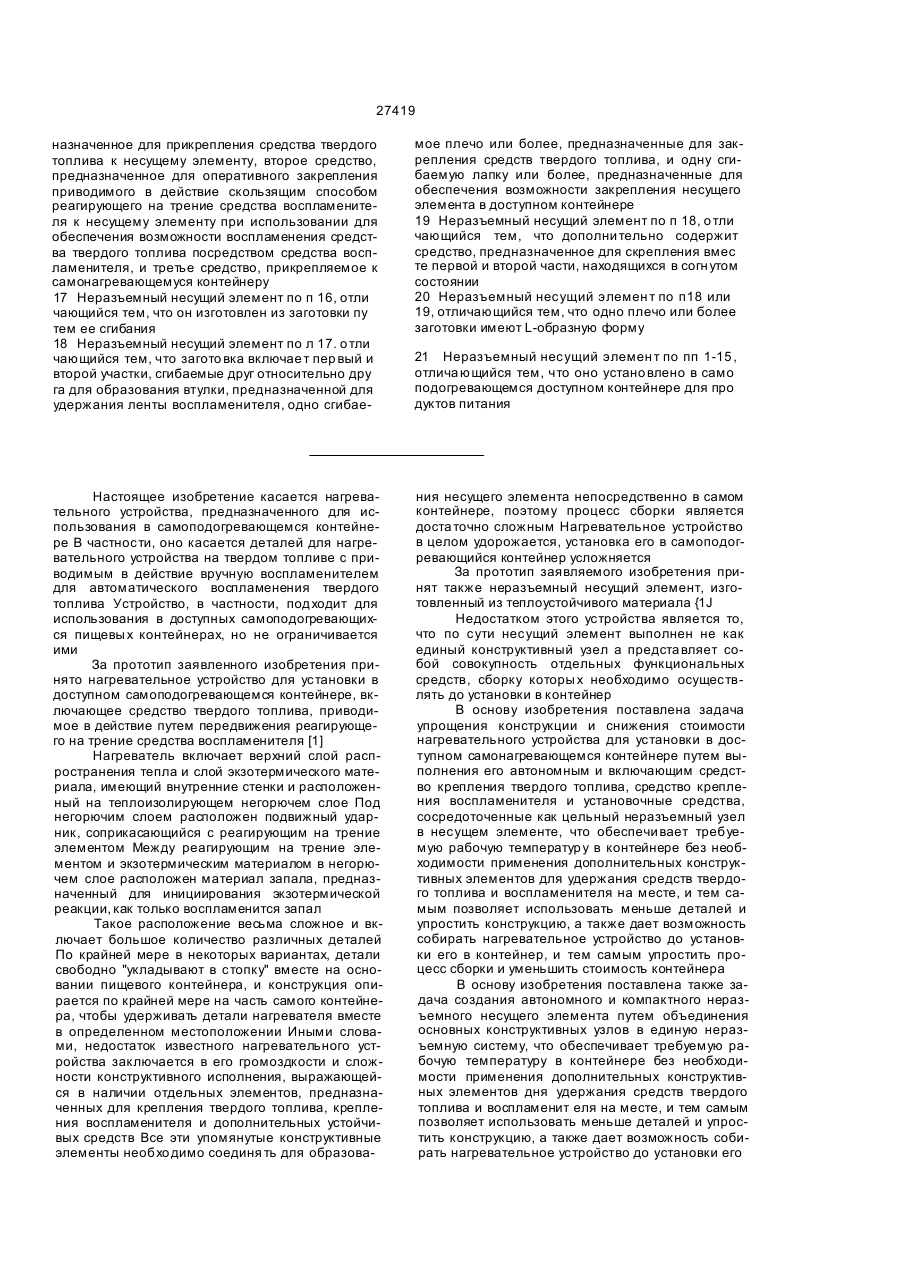

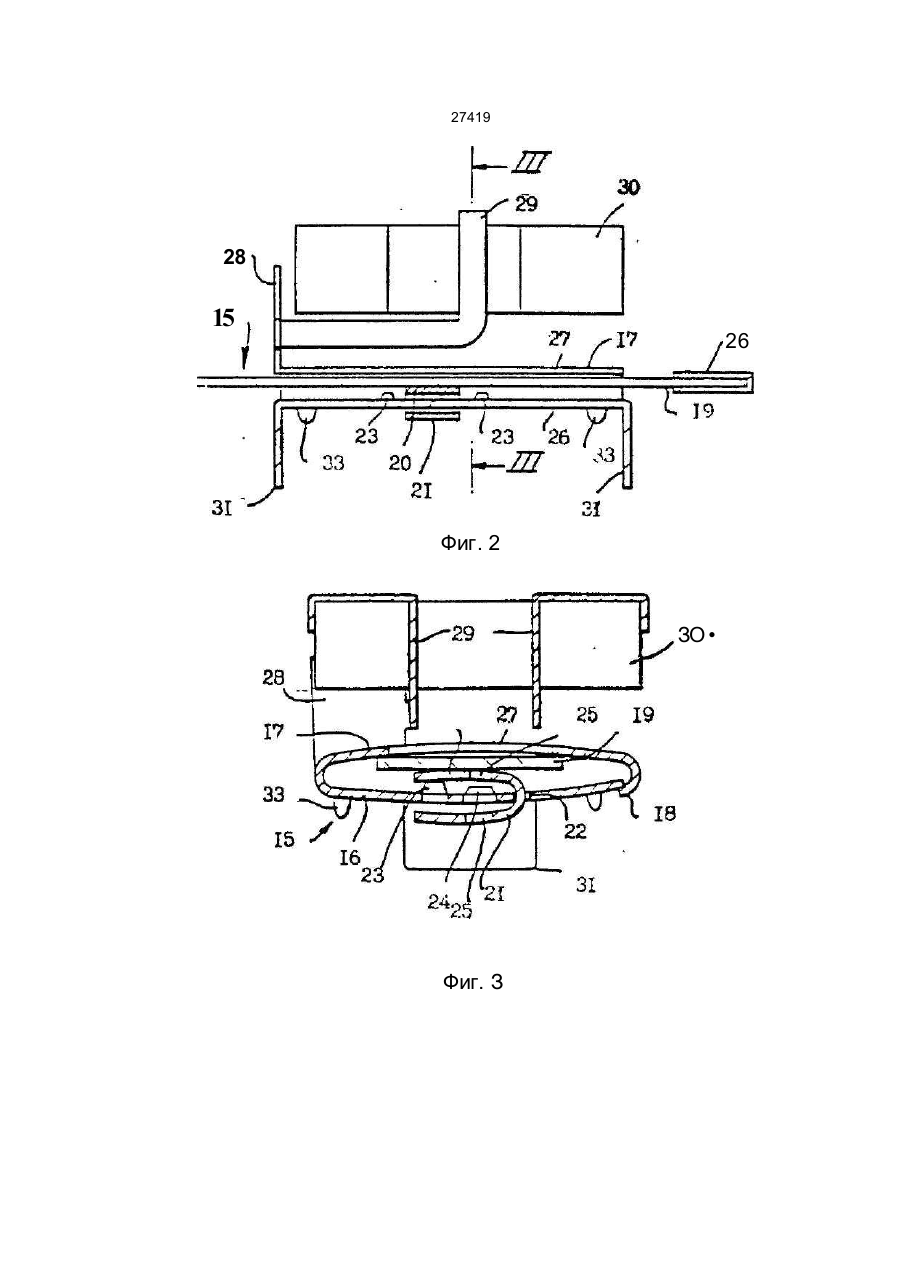

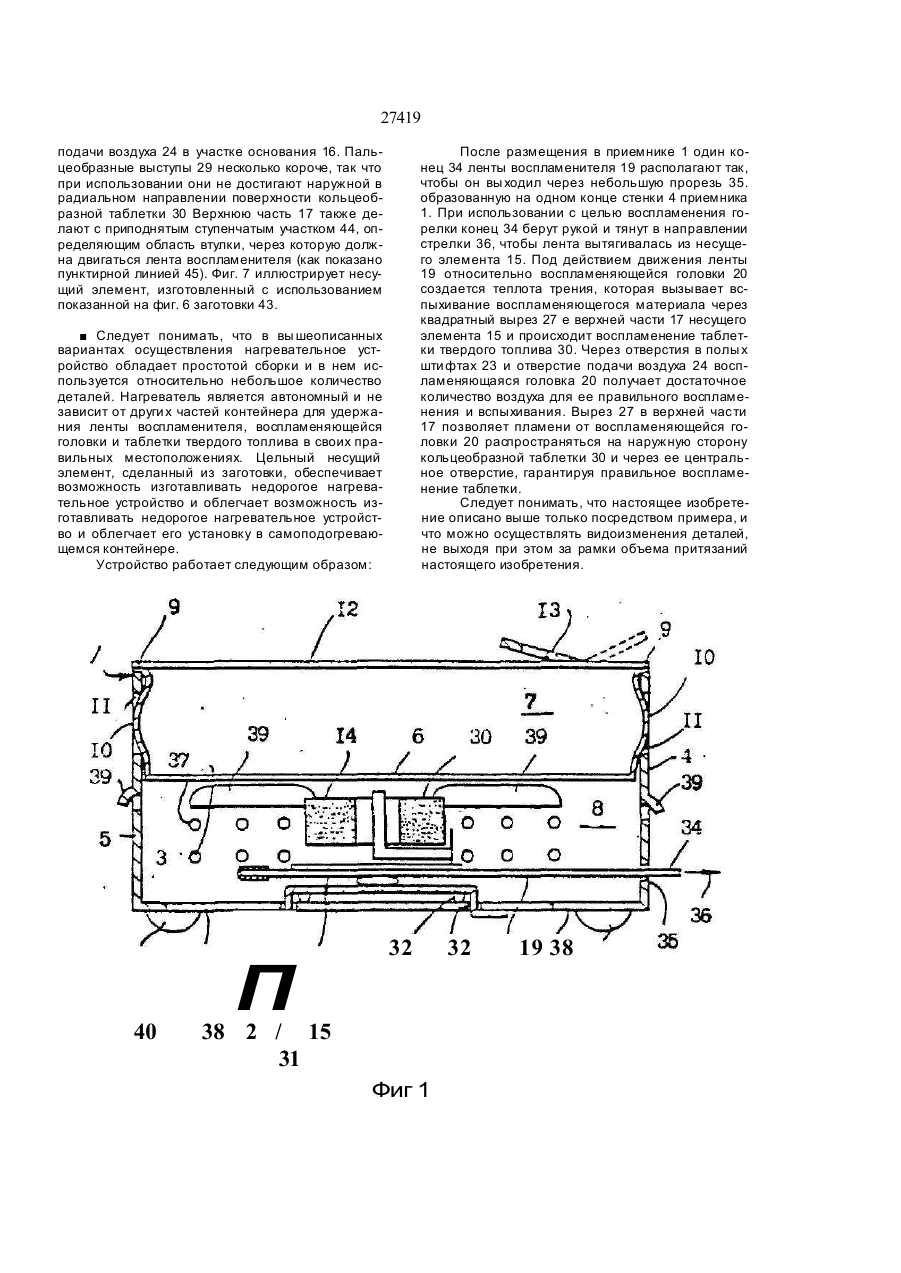

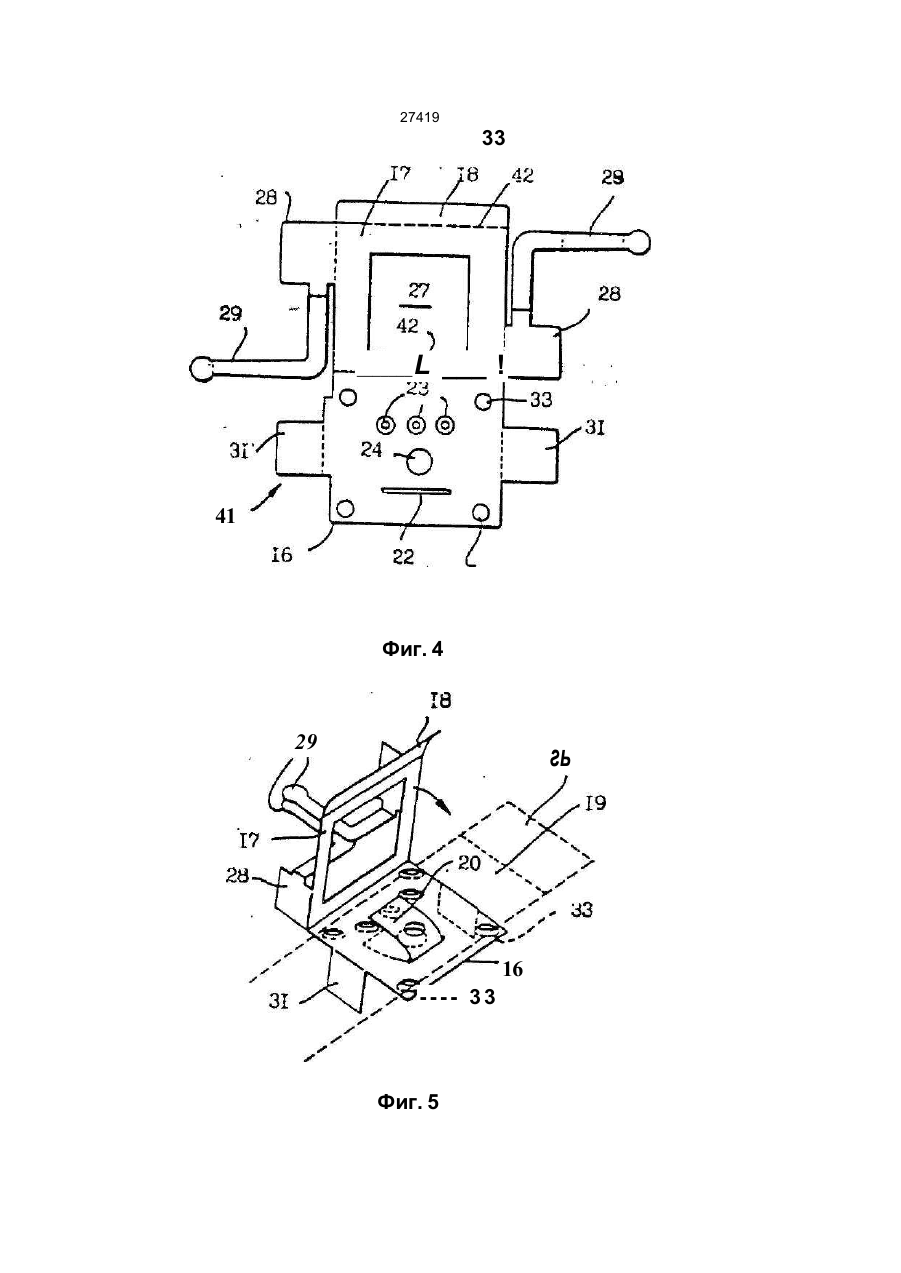

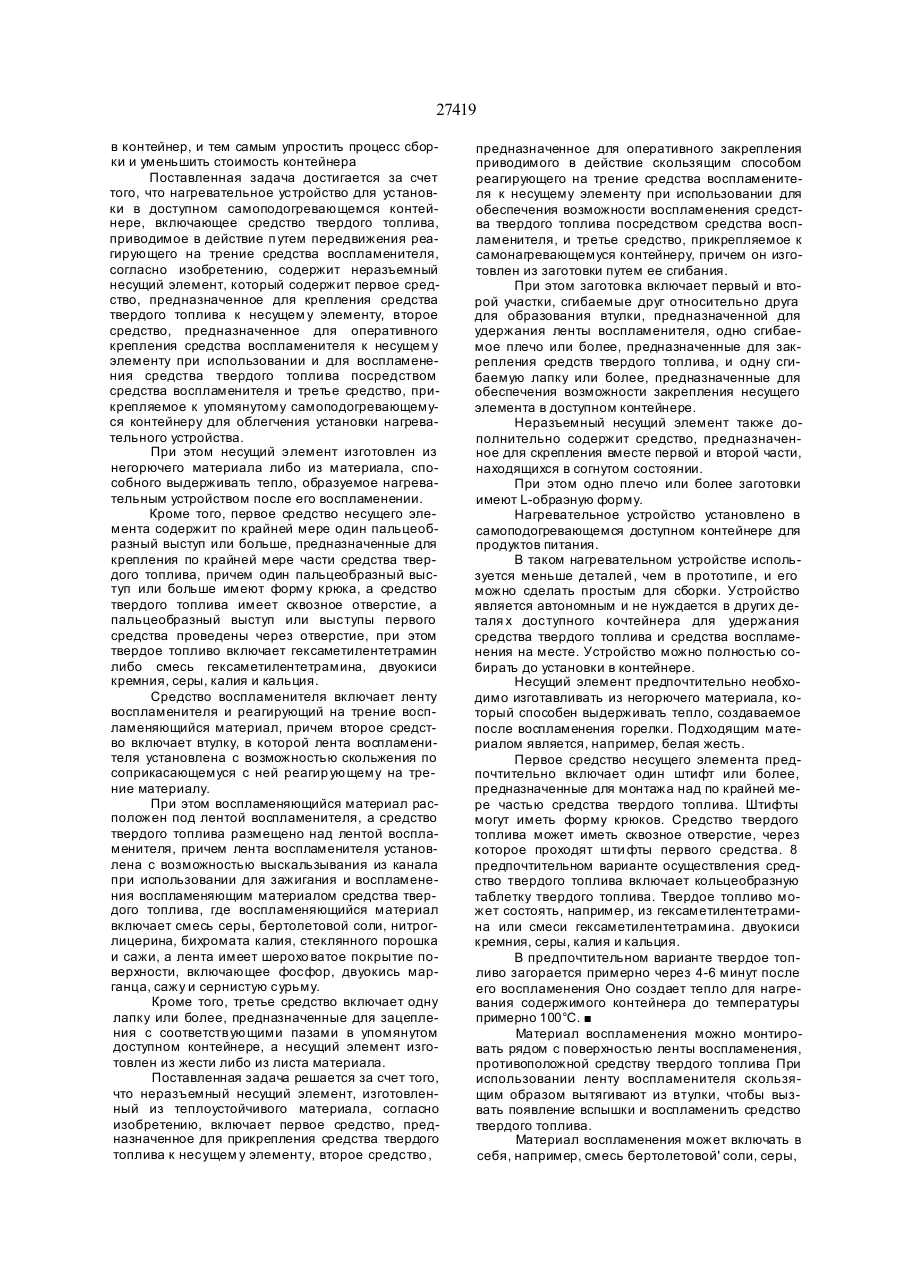

1 Нагревате льное устройство для установки в доступном самоподогревающемся контейнере, включающее средство твердого топлива, приводимое в действие путем передвижения реагирующего на трение средства воспламенителя, отличающееся тем, что содержит неразъемный несущий элемент, который содержит первое средство, предназначенное для крепления средства твердого топлива к несущему элементу, второе средство, предназначенное для оперативного крепления средства воспламенителя к несущему элементу при использовании и для воспламенения средства твердого топлива посредством средства воспламенителя и третье средство, прикрепляемое к упомянутому самоподогревающемуся контейнеру для облегчения установки нагревательного устройства 2 Нагрева те льное устрой ство по п 1 , о тлича ю щее ся тем, что несущий элемен т из го то влен из негорючего материала 3 Нагрева те льное устрой ство по п 2 , о тлича ю щее ся тем, что несущий элемен т из го то влен из материала, способного выдерживать тепло, обра зуемое нагревательным устройством после его воспламенения 4 Нагревательное устройство по пп 1.2 или 3, от личающееся тем, что первое средство несуще го элемента содержит по крайней мере один паль цеобразный выступ или больше предназначен ные для крепления по крайней мере части средст ва твердого топлива 5 Нагрева те льное устрой ство по п 4 , отличаю щееся тем, что один пальцеобразный выступ или больше имеют форму крюка 6 Нагревательное устройство по п 4 или 5, о тли чающе еся тем, что средство твердо го топлива имеет сквозное отверстие, а пальцеобразный выс туп или выступы первого средства проведены через отверстие 7 Нагревательное устройство по любому из пп 17, отличающееся тем, что твердое топливо вклю чает гекйзметилентетрамин 8 Нагрева те льное устрой ство по п 7 , о тлича ю щееся тем, что твердое топливо включает смесь гексаметилентетрамина, двуокиси кремния, серы, калия и кальция 9 Нагревательное устройство по любому из пп 18, отличающееся тем, что средство воспламени теля включает ленту воспламенителя и реагирую щий на трение воспламеняющийся материал. причем второе средство включает втулк у, в кото рой лента воспламенителя с возможностью сколь жения по соприкасающемуся с ней реагирующему на трение материалу 10 Нагревательное устройство по п 9, отличаю щееся тем, что воспламеняющийся материал расположен под лентой воспламенителя, а сред ство твердого топлива размещено над лен той воспламенителя, причем лента воспламенителя установлена с возможностью выскальзывания из канала при использовании для зажигания и восп ламенения воспламеняющим материалом средст ва твердого топлива 11 Нагревательное устройство по п 9 или 10, от личающееся тем, что воспламеняющийся мате риал включает смесь серы , берто ле товой со ли, нитроглицерина, бихромата калия, стеклянного порошка и сажи 12 Нагревательное устройство по пп 9, 10 или 11, отли чающее ся тем, что лен та имеет шеро хо ва тое покрытие поверхности включающее фосфор, двуокись марганца, сажу и сернистую сурьму 13 Нагревательное- устройство по любому из пп 1-12, отличающееся тем, что третье средство включает одну лапку или более, предназначенные для зацепления с соотве тствующими пазами в упомянутом доступном контейнере 14 Нагревательное устройство по любому из пп 113, отличающееся тем, что несущий элемент из готовлен из жести 15 Нагревательное устройство по любому из пп 1-1 4, о тличающееся тем что не сущий эле мент изготовлен целиком из листа материала 16 Неразъемный несущий элемент, изго товлен ный из теплоустойчи вого материала , отли чаю щийся тем, что ьключгіет первое средство, пред СМ О О) тСМ 27419 назначенное для прикрепления средства твердого топлива к несущему элементу, второе средство, предназначенное для оперативного закрепления приводимого в действие скользящим способом реагирующего на трение средства воспламенителя к несущему элементу при использовании для обеспечения возможности воспламенения средства твердого топлива посредством средства воспламенителя, и третье средство, прикрепляемое к самонагревающемуся контейнеру 17 Неразъемный несущий элемент по п 16, отли чающийся тем, что он изготовлен из заготовки пу тем ее сгибания 18 Неразъемный несущий элемент по л 17. о тли чающийся тем, что загото вка включае т пер вый и второй участки, сгибаемые друг относительно дру га для образования втулки, предназначенной для удержания ленты воспламенителя, одно сгибае мое плечо или более, предназначенные для закрепления средств твердого топлива, и одну сгибаемую лапку или более, предназначенные для обеспечения возможности закрепления несущего элемента в доступном контейнере 19 Неразъемный несущий элемент по п 18, о тли чающийся тем, что дополнительно содержит средство, предназначенное для скрепления вмес те первой и второй части, находящихся в согн утом состоянии 20 Неразъемный несущий элемен т по п18 или 19, отличающийся тем, что одно плечо или более заготовки имеют L-образную форму Настоящее изобретение касается нагревательного устройства, предназначенного для использования в самоподогревающемся контейнере В частности, оно касается деталей для нагревательного устройства на твердом топливе с приводимым в действие вручную воспламенителем для автоматического воспламенения твердого топлива Устройство, в частности, подходит для использования в доступных самоподогревающихся пищевы х контейнерах, но не ограничивается ими За прототип заявленного изобретения принято нагревательное устройство для установки в доступном самоподогревающемся контейнере, включающее средство твердого топлива, приводимое в действие путем передвижения реагирующего на трение средства воспламенителя [1] Нагреватель включает верхний слой распространения тепла и слой экзотермического материала, имеющий внутренние стенки и расположенный на теплоизолирующем негорючем слое Под негорючим слоем расположен подвижный ударник, соприкасающийся с реагирующим на трение элементом Между реагирующим на трение элементом и экзотермическим материалом в негорючем слое расположен материал запала, предназначенный для инициирования экзотермической реакции, как только воспламенится запал Такое расположение весьма сложное и включает большое количество различных деталей По крайней мере в некоторых вариантах, детали свободно "укладывают в стопку" вместе на основании пищевого контейнера, и конструкция опирается по крайней мере на часть самого контейнера, чтобы удерживать детали нагревателя вместе в определенном местоположении Иными словами, недостаток известного нагревательного устройства заключается в его громоздкости и сложности конструктивного исполнения, выражающейся в наличии отдельных элементов, предназначенных для крепления твердого топлива, крепления воспламенителя и дополнительных устойчивых средств Все эти упомянутые конструктивные элементы необхо димо соединя ть для образова ния несущего элемента непосредственно в самом контейнере, поэтому процесс сборки является доста точно сложным Нагревательное устройство в целом удорожается, установка его в самоподогревающийся контейнер усложняется За прототип заявляемого изобретения принят также неразъемный несущий элемент, изготовленный из теплоустойчивого материала {1J Недостатком этого устройства является то, что по сути несущий элемент выполнен не как единый конструктивный узел а предста вляет собой совокупность отдельных функциональных средств, сборку которы х необходимо осуществлять до установки в контейнер В основу изобретения поставлена задача упрощения конструкции и снижения стоимости нагревательного устройства для установки в доступном самонагревающемся контейнере путем выполнения его автономным и включающим средство крепления твердого топлива, средство крепления воспламенителя и установочные средства, сосредоточенные как цельный неразъемный узел в несущем элементе, что обеспечи вает требуемую рабочую температур у в контейнере без необходимости применения дополнительных конструктивных элементов для удержания средств твердого топлива и воспламенителя на месте, и тем самым позволяет использовать меньше деталей и упростить конструкцию, а также дает возможность собирать нагревательное устройство до установки его в контейнер, и тем самым упростить процесс сборки и уменьшить стоимость контейнера В основу изобретения поставлена также задача создания автономного и компактного неразъемного несущего элемента путем объединения основных конструктивных узлов в единую неразъемную систему, что обеспечивает требуемую рабочую температуру в контейнере без необходимости применения дополнительных конструктивных элементов дня удержания средств твердого топлива и воспламенит еля на месте, и тем самым позволяет использовать меньше деталей и упростить конструкцию, а также дает возможность собирать нагревательное устройство до установки его 21 Неразъемный несущий элемен т по пп 1-15 , отлича ющийся тем, что оно устано влено в само подогревающемся доступном контейнере для про дуктов питания 27419 в контейнер, и тем самым упростить процесс сборки и уменьшить стоимость контейнера Поставленная задача достигается за счет того, что нагревательное устройство для установки в доступном самоподогревающемся контейнере, включающее средство твердого топлива, приводимое в действие п утем передвижения реагирующего на трение средства воспламенителя, согласно изобретению, содержит неразъемный несущий элемент, который содержит первое средство, предназначенное для крепления средства твердого топлива к несущем у элементу, второе средство, предназначенное для оперативного крепления средства воспламенителя к несущем у элементу при использовании и для воспламенения средства твердого топлива посредством средства воспламенителя и третье средство, прикрепляемое к упомянутому самоподогревающемуся контейнеру для облегчения установки нагревательного устройства. При этом несущий элемент изготовлен из негорючего материала либо из материала, способного выдерживать тепло, образуемое нагревательным устройством после его воспламенении. Кроме того, первое средство несущего элемента содержит по крайней мере один пальцеобразный выступ или больше, предназначенные для крепления по крайней мере части средства твердого топлива, причем один пальцеобразный выступ или больше имеют форму крюка, а средство твердого топлива имеет сквозное отверстие, а пальцеобразный выступ или выступы первого средства проведены через отверстие, при этом твердое топливо включает гексаметилентетрамин либо смесь гексаметилентетрамина, двуокиси кремния, серы, калия и кальция. Средство воспламенителя включает ленту воспламенителя и реагирующий на трение воспламеняющийся материал, причем второе средство включает втулку, в которой лента воспламенителя установлена с возможностью скольжения по соприкасающемуся с ней реагир ующему на трение материалу. При этом воспламеняющийся материал расположен под лентой воспламенителя, а средство твердого топлива размещено над лентой воспламенителя, причем лента воспламенителя установлена с возможностью выскальзывания из канала при использовании для зажигания и воспламенения воспламеняющим материалом средства твердого топлива, где воспламеняющийся материал включает смесь серы, бертолетовой соли, нитроглицерина, бихромата калия, стеклянного порошка и сажи, а лента имеет шерохо ватое покрытие поверхности, включающее фосфор, двуокись марганца, сажу и сернистую сурьму. Кроме того, третье средство включает одну лапку или более, предназначенные для зацепления с соответствующими пазами в упомянутом доступном контейнере, а несущий элемент изготовлен из жести либо из листа материала. Поставленная задача решается за счет того, что неразъемный несущий элемент, изготовленный из теплоустойчивого материала, согласно изобретению, включает первое средство, предназначенное для прикрепления средства твердого топлива к несущем у элементу, второе средство , предназначенное для оперативного закрепления приводимого в действие скользящим способом реагирующего на трение средства воспламенителя к несущему элементу при использовании для обеспечения возможности воспламенения средства твердого топлива посредством средства воспламенителя, и третье средство, прикрепляемое к самонагревающемуся контейнеру, причем он изготовлен из заготовки путем ее сгибания. При этом заготовка включает первый и второй участки, сгибаемые друг относительно друга для образования втулки, предназначенной для удержания ленты воспламенителя, одно сгибаемое плечо или более, предназначенные для закрепления средств твердого топлива, и одну сгибаемую лапку или более, предназначенные для обеспечения возможности закрепления несущего элемента в доступном контейнере. Неразъемный несущий элемент также дополнительно содержит средство, предназначенное для скрепления вместе первой и второй части, находящихся в согнутом состоянии. При этом одно плечо или более заготовки имеют L-обраэную форму. Нагревательное устройство установлено в самоподогревающемся доступном контейнере для продуктов питания. В таком нагревательном устройстве используется меньше деталей , чем в прототипе, и его можно сделать простым для сборки. Устройство является автономным и не нуждается в других деталя х доступного кочтейнера для удержания средства твердого топлива и средства воспламенения на месте. Устройство можно полностью собирать до установки в контейнере. Несущий элемент предпочтительно необходимо изготавливать из негорючего материала, который способен выдерживать тепло, создаваемое после воспламенения горелки. Подходящим материалом является, например, белая жесть. Первое средство несущего элемента предпочтительно включает один штифт или более, предназначенные для монтажа над по крайней мере частью средства твердого топлива. Штифты могут иметь форму крюков. Средство твердого топлива может иметь сквозное отверстие, через которое проходят шти фты первого средства. 8 предпочтительном варианте осуществления средство твердого топлива включает кольцеобразную таблетку твердого топлива. Твердое топливо может состоять, например, из гексаметилентетрамина или смеси гексаметилентетрамина. двуокиси кремния, серы, калия и кальция. В предпочтительном варианте твердое топливо загорается примерно через 4-6 минут после его воспламенения Оно создает тепло для нагревания содержимого контейнера до температуры примерно 100°С. Материал воспламенения можно монтировать рядом с поверхностью ленты воспламенения, противоположной средству твердого топлива При использовании ленту воспламенителя скользящим образом вытягивают из втулки, чтобы вызвать появление вспышки и воспламенить средство твердого топлива. Материал воспламенения может включать в себя, например, смесь бертолетовой' соли, серы, 27419 нитроглицерина, стеклянного порошка, бихромата калия и сажи. Материал может также содержать наполнитель. Лента воспламенителя может содержать шероховатое покрытие, предназначенное для создания обусловленного трением тепла от соприкосновения с материалом воспламенения при протягивании ленты. Покрытие может содержать смесь фосфора, двуокиси марганца, сажи и сульфида сурьмы. Покрытие может также содержать подходящее связующее вещество типа латекса. Несущий элемент можно изготавливать из любого негорючего материала, способного выдерживать тепло, которое будет создаваться при пользовании топливной табпеткой после воспламенения. Несущий элемент можно изготавливать, например, из белой жести. Теперь будут описаны варианты осуществления изобретения посредством примера со ссылкой на прилагаемые чертежи, на которых; Фиг. 1 представляет вид в разрезе доступного самонагревающегося пищевого контейнера Фиг. 2 представляет увеличенный вид в разрезе нагревательного устройства, показанного на фиг. 1. Фиг. 3 представляет вид в разрезе по пинии Ill-Ill фи г 2 Фиг. 4 представляет вид сверху заготовки, предназначенной для образования несущего элемента нагревательного устройства. Фиг. 5 представляет изображение в перспективе, иллюстрирующее способ сгибания показанной на фиг. 4 заготовки с целью образования несущего элемента. Фиг 6 представляет вид сверху альтернативной заготовки, предназначенной для образования несущего элемента Фиг. 7 представпяет изображение в перспективе, иллюстрирующее несущий элемент, образованный из показанной на фиг. 6 заготовки. Рассматривая чертежи, отметим, что самонагревающийся доступный пищевой блок включает в себя по существу прямоугопьный приемник 1, сделанный из белой жести. Приемник имеет основание 2 и переднюю стенку 3, заднюю стенку и торцевые стенки 4 и 5 и эти стенки совместно образуют боковые стороны приемника. Приемник содержит участок в виде лотка 6 из белой жести, который делит приемник на верхнюю область 7, предназначенную для содержания продуктов, и нижнюю область 8. Лоток 6 имеет выступающие наружу периферические закраины 9, которые опираются на верхние кромки боковых сторон приемника. Лоток снабжают также двумя выдавленными выступами 10 в его стенках рядом с торцевыми стенками 4 и 5 приемника. Выступы 10 входят в зацепление с отверстиями 11 в торцевых стенках 4 и 5 с целью принудительного распопожения потка на месте и предотвращения случайного изъятия лотка из приемника. Лоток 6 предназначен для содержания продуктов питания и обеспечен съемной крышкой, которой герметически закрывают поток 6 после помещения в него продуктов На одном конце крышки 12 обеспечено вытяжное копьцо 13 для того, чтобы можно быпо легко открыть крышку. Нижняя область приемника 8 содержит нагревательное устройство 14 в виде горелки твердого топлива , предназначенной для образования тепла с целью нагревания продуктов в лотке. Нагревательное устройство подробно показано на фиг. 2 и 3 На эти х чер тежах толщина некоторых тонких деталей нагреватепьного устройства для ясности увеличена. Нагревательное устройство 14 включает неразъемный несущий элемент 15, сделанный из белой жести. Несущий элемент имеет первую часть основания 16, неразъемно соединенную со второй верхней частью 17, причем верхняя часть согнута плоской стороной к участку основания 16, образуя узк ую втулк у Вер хняя ча сть 17 имеет лапк у 18 вдоль одного края, которую сгибают под соответствующим краем участка основы 16, скрепляя две части вместе в согнутом состоянии. "Ударник" или ленту воспламенителя 19 пропускают скользящим образом через втулк у, а реагирующую на трение головку воспламенителя 20 располагают в соприкосновении с лентой воспламенитепя. Воспламеняющаяся головка 20 включает покрытие из восппаменяющегося материала на картонном носителе 21, расположекном в пазу 22 в участке основания 16 с цепью закрепления воспламеняющейся головки 20 на месте На участке основания 16 образованы три выступающи х ввер х полы х шти фта 23, которые служат для прижатия воспламеняющейся головки е соприкосновении с нижней стороной ленты воспламенитепя и для обеспечения гарантии того, что лента воспламенителя не сдвинется случайно. В участке основания 16 образовано дополнительное отверстие 24 для подачи воздуха, точно совпадающее с соответствующими отверстиями 25, образованными в воспламеняющейся головке 20 и носителе 21. На одном конце ленты воспламенителя 19 имеется шероховатое поверхностное покрытие 26, предназначенное для образования тепла за счет трения, когда ленту протаскивают мимо воспламеняющейся головки 20. Покрытие содержит фосфор, двуокись марганца, сажу и сернистую сурьму, смешанные с подходящим связующим веществом типа латекса. Реагирующий на трение материал воспламеняющейся головки 20 содержит бертолетову соль, нитроглицерин, бихромат калия, серу, стеклянный порошок, сажу и наполнитель. Верхняя часть 17 несущего элемента содержит прямоугольный вырез 27. Над прямоугольным вырезом 27 с помощью выполненных за одно целое стенок 28 удерживается пара L-образных пальцеобразных выступов 29, которые служат для прикрепления кольцеобразной таблетки твердого топлива 30 к несущаму элементу 15 Пальцеобразные выступы 29 проходят через центральное отверстие кольцеобразной таблетки 30 и изгибаются сверху в форме крючков, проходя в противоположных радиальных направпениях над верхней поверхностью кольцеобразной таблетки 30. Края пальцеобразных выступов 29 загнуты вниз к наружной в радиальном направлении поверхности таблетки 30. Таблетка твердого топлива 30 содержит гексам етиле нтетрамин, смешанный с двуокисью кремния, серой, калием и кальцием. 27419 Участок основания 16 несущего элемента 15 содержит пару простирающи хся в наружном направлении лапок 31. При использовании лапки 31 изгибают так, что они зацепляются с пазами 32 приемника 8 контейнера для жесткого закрепления на месте нагревательного устройства 14 Участок основания 16 несуще го элемента 15 содержит тэкже четыре выдавленных вниз ножки 33 по углам несущего элемента, эти ножки служат для расположения основания несущего узла на небольшом расстоянии от пола приемника с целью обеспечения возможности свободного прохождения воздуха к отверстию подачи воздуха 24 и полым штифтам 23 в участке основания 16 несущего элемента 15. После размещения в приемнике 1 один конец 34 ленты воспламенителя 19 располагают так, чтобы он вы ходил через небольшую прорезь 35, образованную на одном конце стенки 4 приемника 1. При использовании с целью воспламенения горелки конец 34 берут рукой и тянут в направлении стрелки 36. чтобы лента вытягивалась из несущего элемента 15. Под действием движения ленты 19 относительно воспламеняющейся головки 20 создается теплота трения, которая вызывает вспыхивание воспламеняющегося материала через квадратный вырез 27 в верхней части 17 несущего элемента 15 с целью воспламенения таблетки твердого топлива 30. Отверстия в полых штифта х 23 и отверстие подачи воздуха 24 гарантир уют, что воспламеняющаяся головка 20 получит достаточное количество воздуха для ее правильного воспламенения и вспыхивания. Вырез 27 в верхней части 17 позволяет пламени от воспламеняющейся головки 20 распространяться на наружную сторону кольцеобразной таблетки 30 и через ее центральное отверстие, гарантируя правильное воспламенение таблетки L-образные пальцеобразные выступы 29 служат также для поддержания таблетки 30 несколько выше участка основания 16 несущего элемента, обеспечивая такое состояние, что она также получает достаточное количество воздуха для гарантирования надежного горения. Для гарантирования получения нагревательным устройством 14 достаточного количества воздуха при использовании, образуют ряд отверстий для подачи воздуха 37 в боковых сторонах приемника 1, и ряд отверстий для подачи воздуха 38 в основание 2. На боковых сторонах непосредственно ниже уровня ло тка образ уют также ряд выступающи х нар ужу жалюзи 39, служащи х для вентилирования нижней области 8 с целью поддержания циркуляции воздуха Жалюзи 39 открыты по направлению вниз, чтобы снизить потери тепла. Каналы и отверстия также обеспечивают вентиляцию, позволяя охлаждать блок после его использования При настоящем варианте осуществления обычно требуется порядка 1 минуты для охлаждения блока до температуры, при котором его можно вынимать голыми руками. Приемник 1 и несущий элемент 15 делают из белой жести, а лоток 6 делают из оловянной фольги, поскольку они являются подходящими материалами, способными выдерживать нагрев, производимый горелкой 14 По углам основания 2 обеспе чены че тыре ножки 40. Ножки 40 мо гут быть изготовлены из теплоизоляционного материала для защиты поверхности, на которую помещают блок во время разогревом продуктов питания Как ясно показано на фиг. 1, обычно рекомендуется немного приоткрывать крышку назад перед воспламенением горелки. Это необходимо для предотвращения повышения давления в лотке, которое может происходить во время процесса нагревания. Пакет, содержащий подлежащие подогреву пищевые продукты, может быть завернут в картон или пластмассовый упаковочный материал (не показанный на чертежах), когда его продают потребителю. Упаковку обычно можно использовать в качестве поверхности, ка которую кладут пакет во время подогрева продуктов. Часть упаковки можно обеспечить для использования в качестве защитной изоляции для руки потребителя при открывании крышки 12. 11 Самоподогревающийся доступный блок можно использовать при разнообразных применениях для нагревания или приготовления пищи. Одним применением, для которого блок особенно подходит, является использование его для содержания заранее приготовленных пищевых продуктов, которые продают холодными, но которые необходимо подогревать и потреблять в горячем виде. Для этой цели горелку конструируют так, чтобы она загоралась примерно через 4-6 минут после ее воспламенения и выделяла достаточно тепла для разогреваний пищевых продуктов до температуры примерно 100°С. Обычно блок может иметь высоту порядка 71 мм, длину порядка 161 мм, а ширину порядка 102 мм. Глубина лотка может быть порядка 30 мм. Таким образом, можно понять, что блок не намного больше, чем обычные пищевые пакеты. Внешний диаметр топливной таблетки 30 может быть равным примерно 25 мм, в внутренний диаметр порядка 10 мм, размер несущего элемента обычно составляет порядка 40 мм 2. Ширина ленты воспламенителяможет быть равной 24 мм. На фиг. 4 изображена заготовка 41 для образования несущего элемента 15 , в фи г. 5 иллюстрируют заготовку, изогнутую для образования несущего элемента 15. Пунктирные линии на фиг. 4 представляют линии, по которым сгибают заготовку для образования несущего элемента. Линии 42 могут включать один паз или больше, либо перфорации в белой жести, поскольку в проти вном случае эти линии сгиба нельзя точно расположить в нужном месте. При сгибании участков заготовки вначале сгибают ввер х стенки 28 и пальцеобразные выступы 29 загибают вн утрь так, чтобы они оказались параллельными друг др уга. Воспламеняющуюся головку 20 и ленту воспламенителя 19 (показанные на фиг. 5 прозрачными для ясности) кладут на участок основания 16 перед сгибанием верхней части 17 вниз с целью образования узкой втулки. На фиг. 6 показана слегка видоизмененная форма заготовки 43, предназначенной для образования несущего элемента Она отличается от описанной выше заготовки тем, что в ней отсутствуют ножки 33 и дополните льное о твер стие для 27419 подачи воздуха 24 в участке основания 16. Пальцеобразные выступы 29 несколько короче, так что при использовании они не достигают наружной в радиальном направлении поверхности кольцеобразной таблетки 30 Верхнюю часть 17 также делают с приподнятым ступенчатым участком 44, определяющим область втулки, через которую должна двигаться лента воспламенителя (как показано пунктирной линией 45). Фиг. 7 иллюстрирует несущий элемент, изготовленный с использованием показанной на фиг. 6 заготовки 43. После размещения в приемнике 1 один конец 34 ленты воспламенителя 19 располагают так, чтобы он вы ходил через небольшую прорезь 35. образованную на одном конце стенки 4 приемника 1. При использовании с целью воспламенения горелки конец 34 берут рукой и тянут в направлении стрелки 36, чтобы лента вытягивалась из несущего элемента 15. Под действием движения ленты 19 относительно воспламеняющейся головки 20 создается теплота трения, которая вызывает вспыхивание воспламеняющегося материала через квадратный вырез 27 е верхней части 17 несущего элемента 15 и происходит воспламенение таблетки твердого топлива 30. Через отверстия в полы х шти фтах 23 и отверстие подачи воздуха 24 воспламеняющаяся головка 20 получает достаточное количество воздуха для ее правильного воспламенения и вспыхивания. Вырез 27 в верхней части 17 позволяет пламени от воспламеняющейся головки 20 распространяться на наружную сторону кольцеобразной таблетки 30 и через ее центральное отверстие, гарантируя правильное воспламенение таблетки. Следует понимать, что настоящее изобретение описано выше только посредством примера, и что можно осуществлять видоизменения деталей, не выходя при этом за рамки объема притязаний настоящего изобретения. Следует понимать, что в вы шеописанных вариантах осуществления нагревательное устройство обладает простотой сборки и в нем используется относительно небольшое количество деталей. Нагреватель является автономный и не зависит от други х частей контейнера для удержания ленты воспламенителя, воспламеняющейся головки и таблетки твердого топлива в своих правильных местоположениях. Цельный несущий элемент, сделанный из заготовки, обеспечивает возможность изготавливать недорогое нагревательное устройство и облегчает возможность изготавливать недорогое нагревательное устройство и облегчает его установку в самоподогревающемся контейнере. Устройство работает следующим образом: 40 П 32 38 2 / 15 31 Фиг 1 32 19 38 27419 28 15 26 Фиг. 2 ЗО • Фиг. З 27419 33 _______ L ___ ! 41 Фиг. 4 29 гь 16 ---- 33 Фиг. 5 27419 t : 29 -' 22 \ 23 27 с 43 17 г ^ 29 і Фиг. 6 18 22 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагарі на, 101 (031 22 )3- 72- 89 (03 122 )2 -57 -03
