Шафа комплектного розподільчого пристрою типу камер збірних одностороннього обслуговування з вакуумним вимикачем

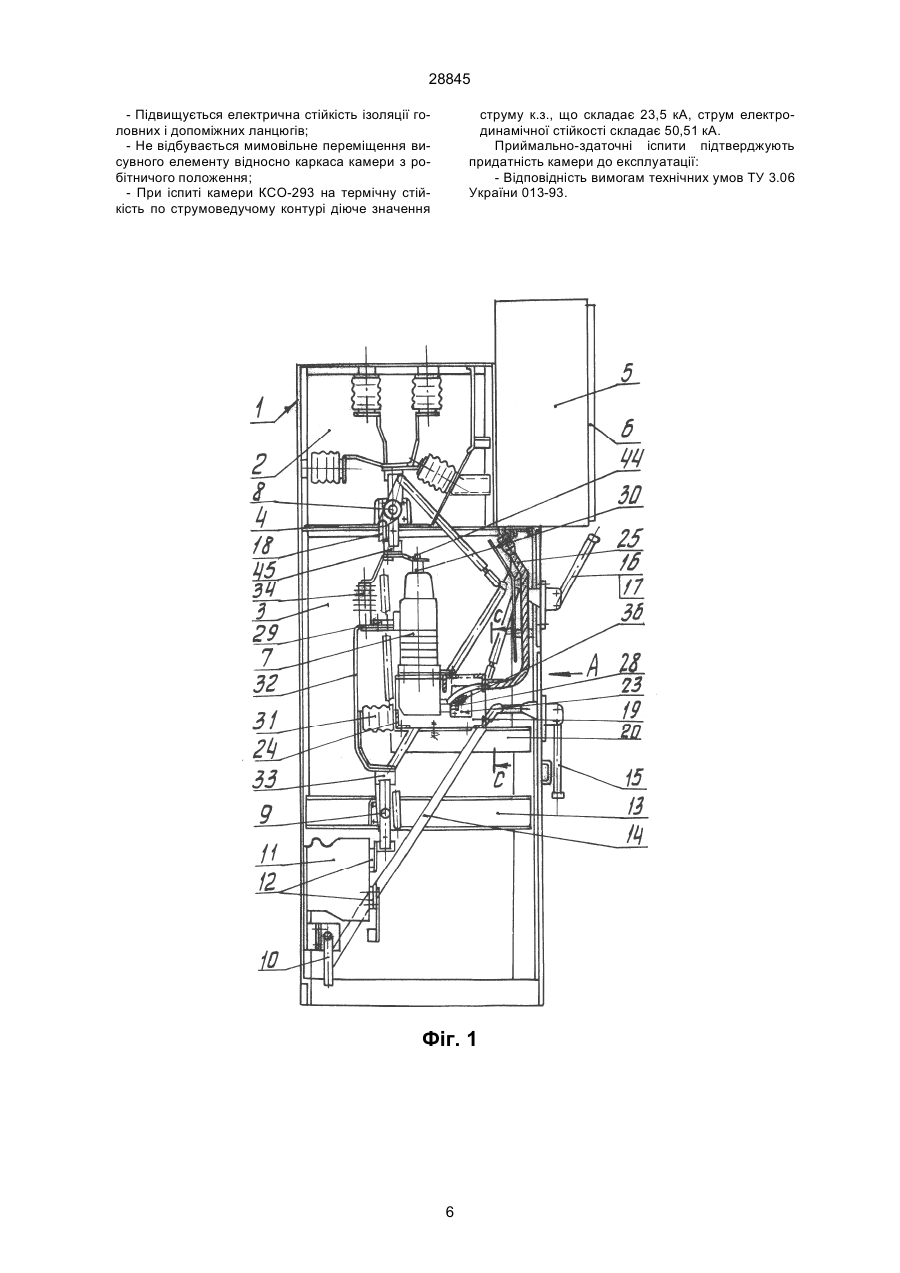

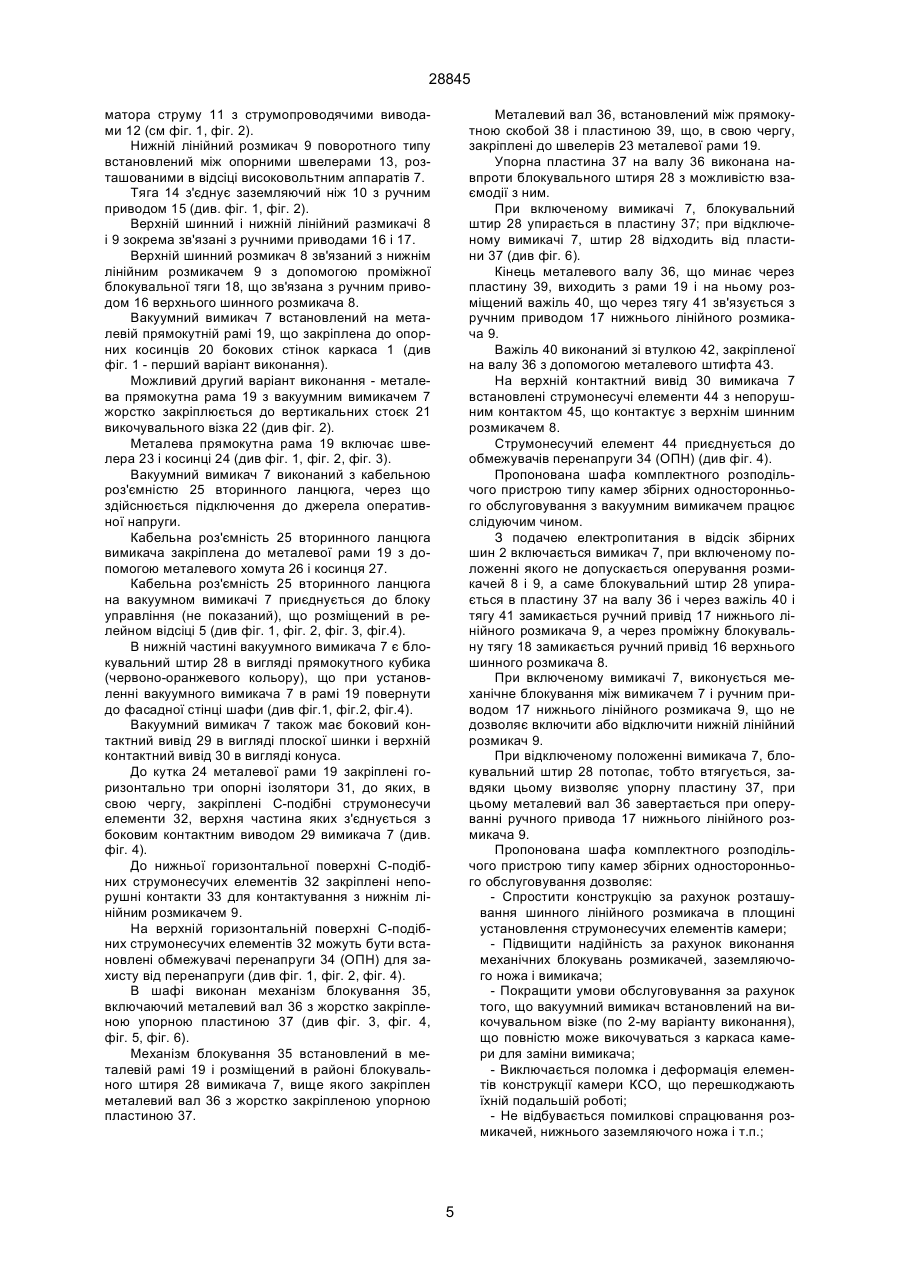

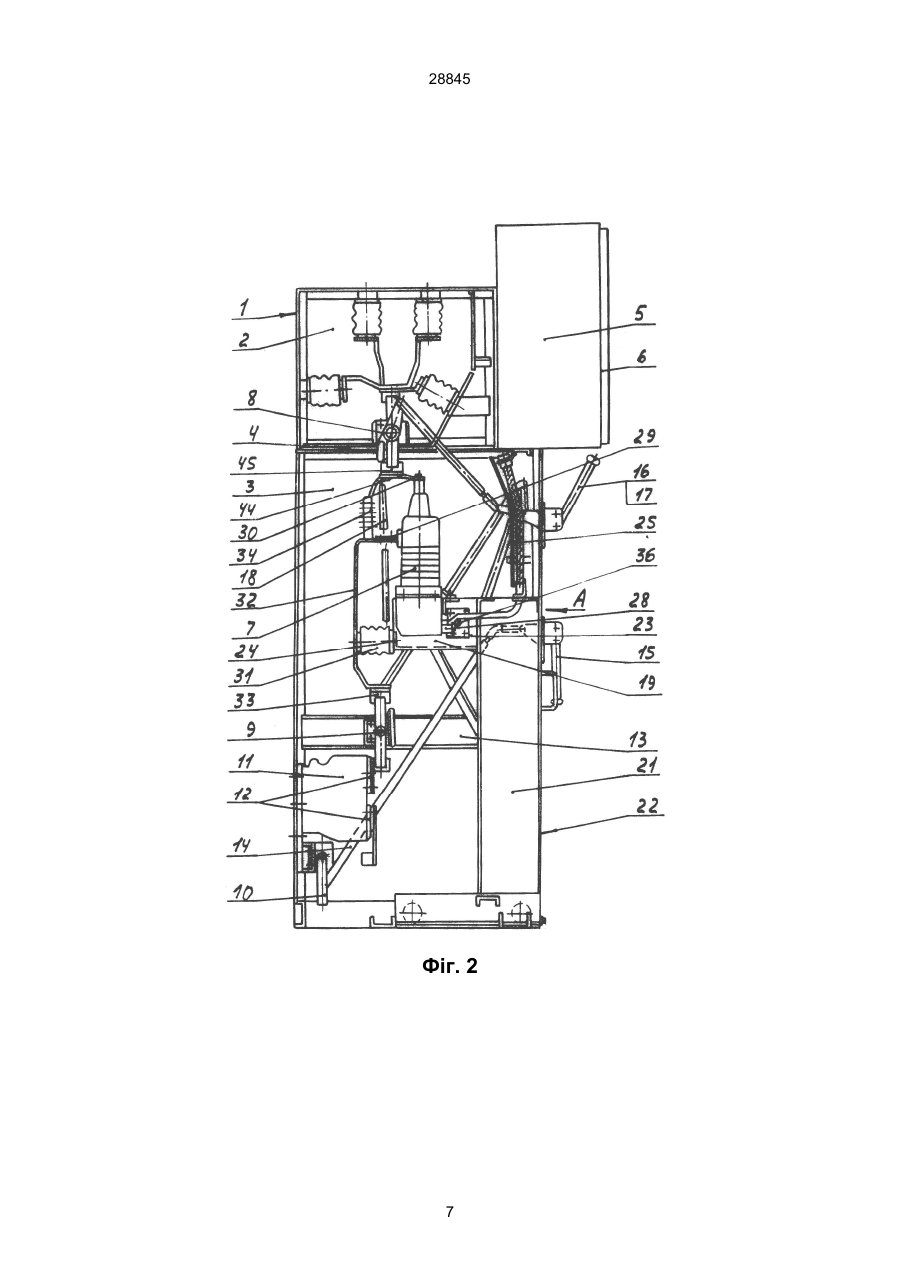

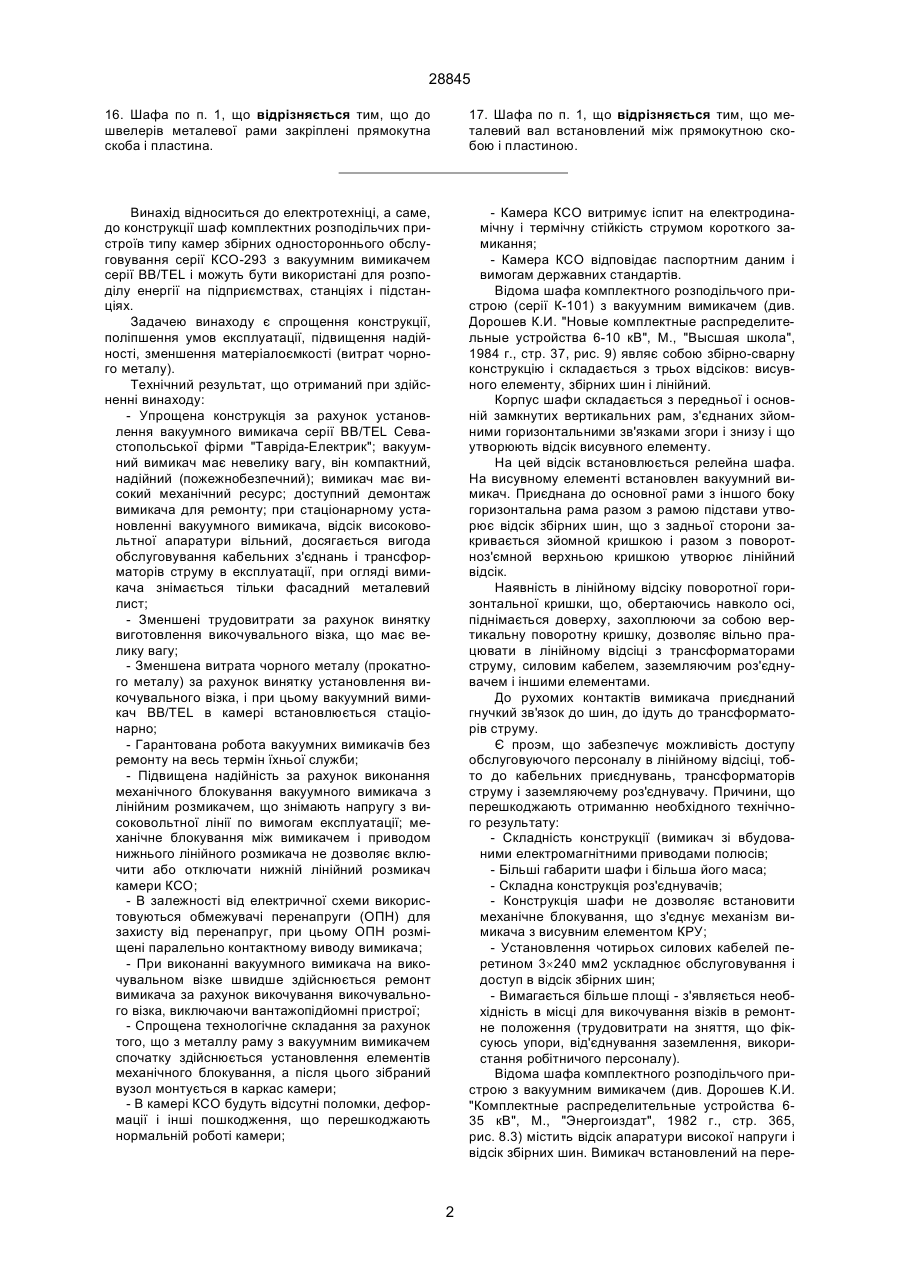

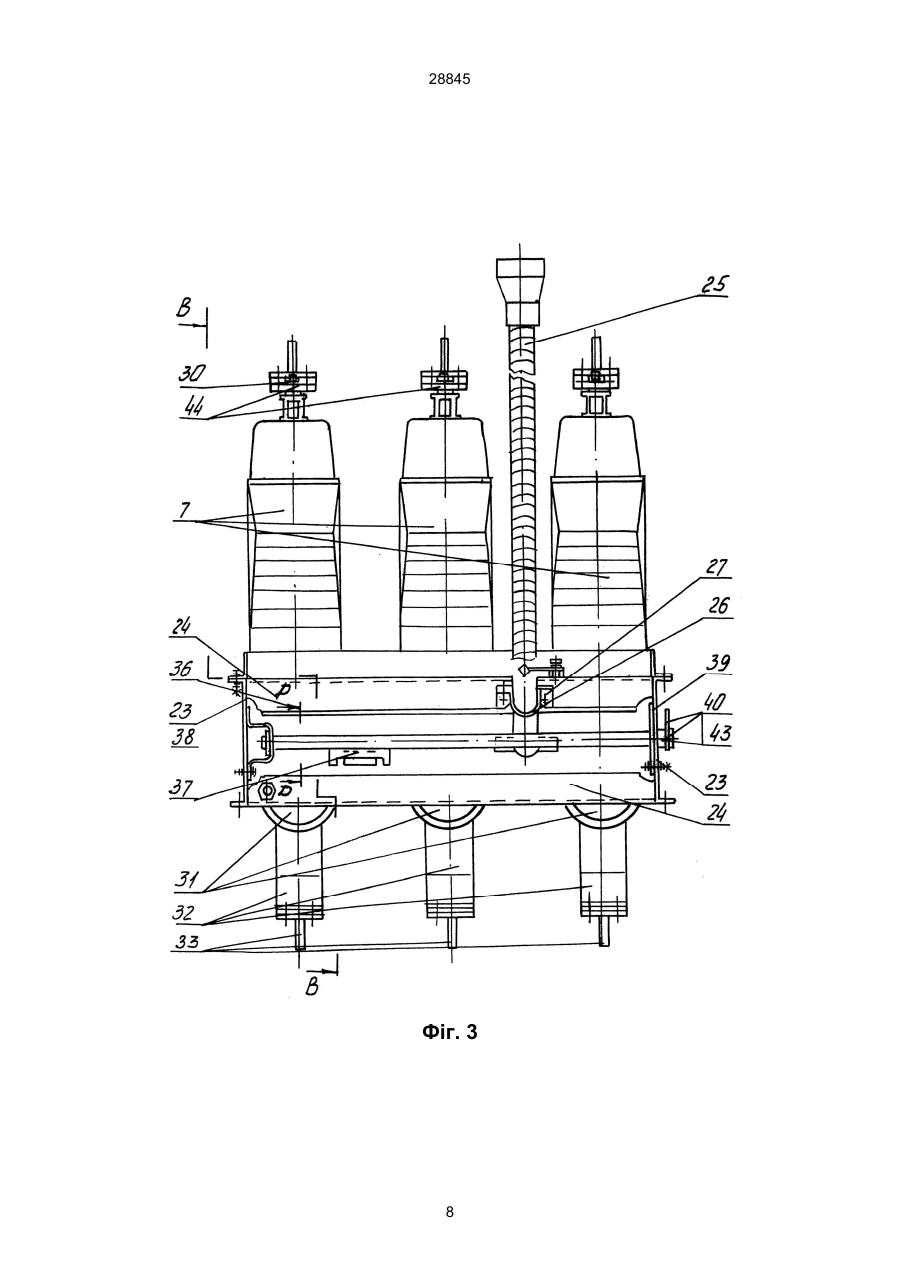

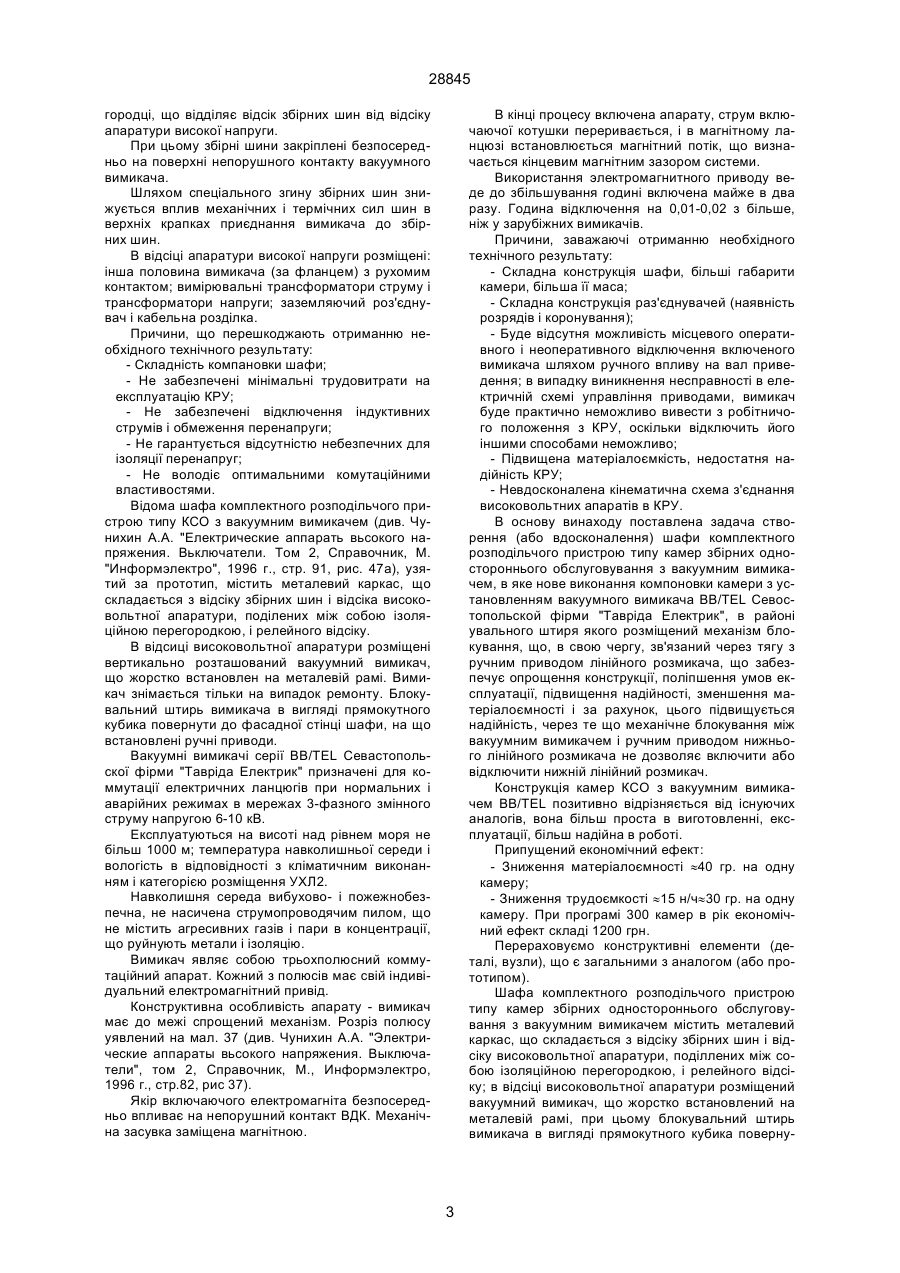

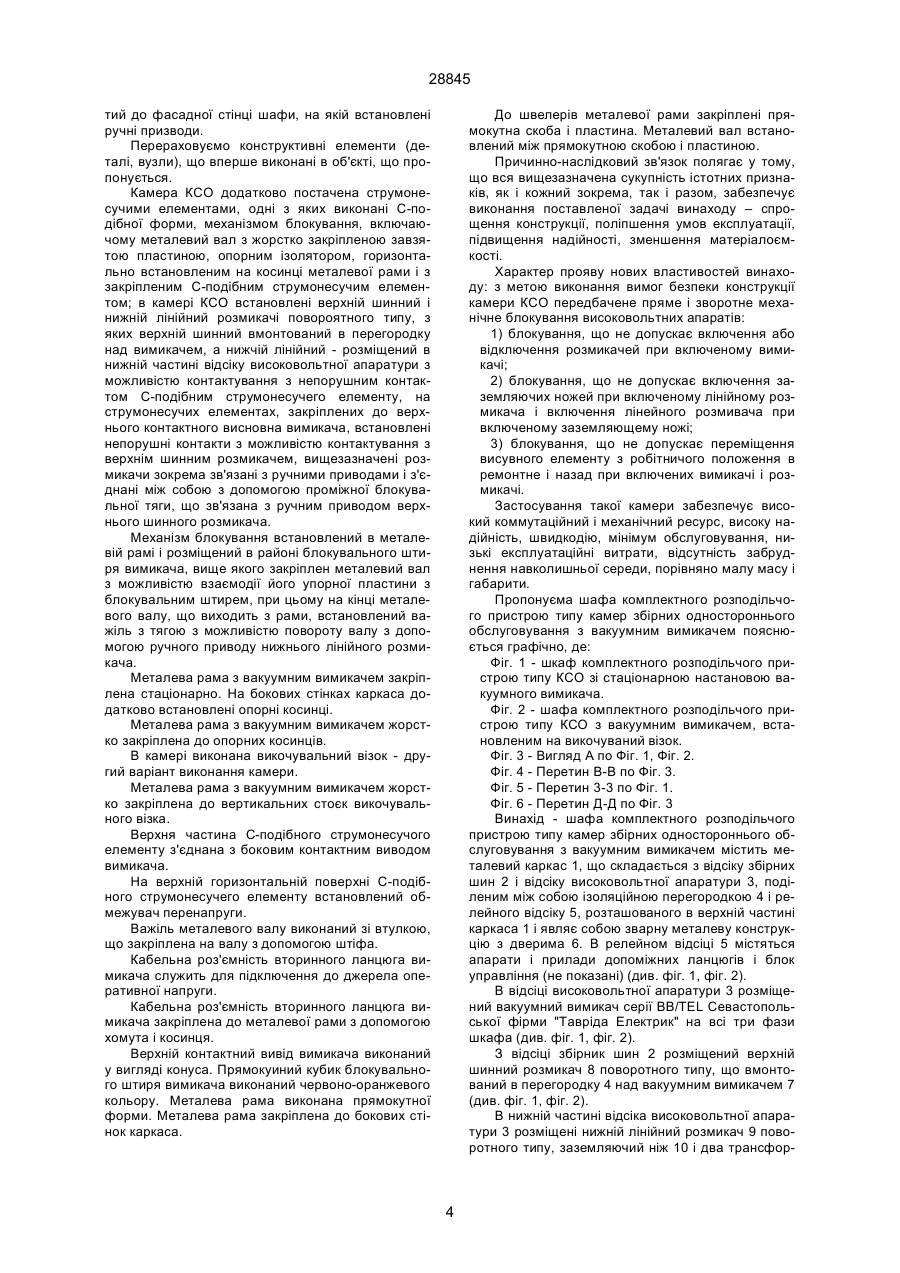

1. Шафа комплектного розподільчого пристрою типу камер збірних одностороннього обслуговування з вакуумним вимикачем, яка містить металевий каркас, що складається з відсіку збірних шин і відсіку високовольтної апаратури, поділених між собою ізоляційною перегородкою, і релейного відсіку, в відсіці високовольтної апаратури розміщений вакуумний вимикач, що жорстко встановлений на металевій рамі, при цьому блокувальний штир вимикача у вигляді прямокутного кубика повернутий до фасадної стінки шафи, на якій встановлені ручні приводи, яка відрізняється тим, що камера додатково обладнана струмонесучими елементами, одні з яких виконані С-подібної форми, механізмом блокування, що включає металевий вал з жорстко закріпленою упорною пластиною, опорним ізолятором, горизонтально встановлений на косинці металевої рами і з закріпленим С-подібним струмонесучим елементом, в камері встановлені верхній шинний і нижній лінійний розмикачі поворотного типу, з яких верхній шинний вмонтований в перегородку над вимикачем, а нижній лінійний розміщений в нижній частині відсіку високовольтної апаратури з можливістю контактування з непорушним контактом С-подібного струмонесучого елементу, на струмонесучих елементах, закріплених до верхнього контактуючого виводу вимикача, встановлені непорушні контакти з можливістю контактування з верхнім шинним розмикачем, вищезазначені розмикачі зокрема, зв'язані з ручними приводами і з'єднані між собою з допомогою проміжної блокувальної тяги, що зв'язана з ручним приводом верхнього шинного розмикача, механізм блокування встановлений в металевій рамі і розміщений в районі блокувального штиря вимикача, вище якого закріплений металевий вал з можливістю взаємодії його упорної пластини з блокувальним штирем, при цьому на кінці металевого валу, що виходить з рами, встановле A (54) ШАФА КОМПЛЕКТНОГО РОЗПОДІЛЬЧОГО ПРИСТРОЮ ТИПУ КАМЕР ЗБІРНИХ ОДНОСТОРОННЬОГО ОБСЛУГОВУВАННЯ З ВАКУУМНИМ ВИМИКАЧЕМ 28845 16. Шафа по п. 1, що відрізняється тим, що до швелерів металевої рами закріплені прямокутна скоба і пластина. 17. Шафа по п. 1, що відрізняється тим, що металевий вал встановлений між прямокутною скобою і пластиною. Винахід відноситься до електротехніці, а саме, до конструкції шаф комплектних розподільчих пристроїв типу камер збірних одностороннього обслуговування серії КСО-293 з вакуумним вимикачем серії BB/TEL і можуть бути використані для розподілу енергії на підприємствах, станціях і підстанціях. Задачею винаходу є спрощення конструкції, поліпшення умов експлуатації, підвищення надійності, зменшення матеріалоємкості (витрат чорного металу). Технічний результат, що отриманий при здійсненні винаходу: - Упрощена конструкція за рахунок установлення вакуумного вимикача серії BB/TEL Севастопольської фірми "Тавріда-Електрик"; вакуумний вимикач має невелику вагу, він компактний, надійний (пожежнобезпечний); вимикач має високий механічний ресурс; доступний демонтаж вимикача для ремонту; при стаціонарному установленні вакуумного вимикача, відсік високовольтної апаратури вільний, досягається вигода обслуговування кабельних з'єднань і трансформаторів струму в експлуатації, при огляді вимикача знімається тільки фасадний металевий лист; - Зменшені трудовитрати за рахунок винятку виготовлення викочувального візка, що має велику вагу; - Зменшена витрата чорного металу (прокатного металу) за рахунок винятку установлення викочувального візка, і при цьому вакуумний вимикач BB/TEL в камері встановлюється стаціонарно; - Гарантована робота вакуумних вимикачів без ремонту на весь термін їхньої служби; - Підвищена надійність за рахунок виконання механічного блокування вакуумного вимикача з лінійним розмикачем, що знімають напругу з високовольтної лінії по вимогам експлуатації; механічне блокування між вимикачем і приводом нижнього лінійного розмикача не дозволяє включити або отключати нижній лінійний розмикач камери КСО; - В залежності від електричної схеми використовуються обмежувачі перенапруги (ОПН) для захисту від перенапруг, при цьому ОПН розміщені паралельно контактному виводу вимикача; - При виконанні вакуумного вимикача на викочувальном візке швидше здійснюється ремонт вимикача за рахунок викочування викочувального візка, виключаючи вантажопідйомні пристрої; - Спрощена технологічне складання за рахунок того, що з металлу раму з вакуумним вимикачем спочатку здійснюється установлення елементів механічного блокування, а після цього зібраний вузол монтується в каркас камери; - В камері КСО будуть відсутні поломки, деформації і інші пошкодження, що перешкоджають нормальній роботі камери; - Камера КСО витримує іспит на електродинамічну і термічну стійкість струмом короткого замикання; - Камера КСО відповідає паспортним даним і вимогам державних стандартів. Відома шафа комплектного розподільчого пристрою (серії К-101) з вакуумним вимикачем (див. Дорошев К.И. "Новые комплектные распределительные устройства 6-10 кВ", М., "Высшая школа", 1984 г., стр. 37, рис. 9) являє собою збірно-сварну конструкцію і складається з трьох відсіков: висувного елементу, збірних шин і лінійний. Корпус шафи складається з передньої і основній замкнутих вертикальних рам, з'єднаних зйомними горизонтальними зв'язками згори і знизу і що утворюють відсік висувного елементу. На цей відсік встановлюється релейна шафа. На висувному елементі встановлен вакуумний вимикач. Приєднана до основної рами з іншого боку горизонтальна рама разом з рамою підстави утворює відсік збірних шин, що з задньої сторони закривається зйомной кришкою і разом з поворотноз'ємной верхньою кришкою утворює лінійний відсік. Наявність в лінійному відсіку поворотної горизонтальної кришки, що, обертаючись навколо осі, піднімається доверху, захоплюючи за собою вертикальну поворотну кришку, дозволяє вільно працювати в лінійному відсіці з трансформаторами струму, силовим кабелем, заземляючим роз'єднувачем і іншими елементами. До рухомих контактів вимикача приєднаний гнучкий зв'язок до шин, до ідуть до трансформаторів струму. Є проэм, що забезпечує можливість доступу обслуговуючого персоналу в лінійному відсіці, тобто до кабельних приєднувань, трансформаторів струму і заземляючему роз'єднувачу. Причини, що перешкоджають отриманню необхідного технічного результату: - Складність конструкції (вимикач зі вбудованими електромагнітними приводами полюсів; - Більші габарити шафи і більша його маса; - Складна конструкція роз'єднувачів; - Конструкція шафи не дозволяє встановити механічне блокування, що з'єднує механізм вимикача з висувним елементом КРУ; - Установлення чотирьох силових кабелей перетином 3´240 мм2 ускладнює обслуговування і доступ в відсік збірних шин; - Вимагається більше площі - з'являється необхідність в місцi для викочування візків в ремонтне положення (трудовитрати на зняття, що фіксуюсь упори, від'єднування заземлення, використання робітничого персоналу). Відома шафа комплектного розподільчого пристрою з вакуумним вимикачем (див. Дорошев К.И. "Комплектные распределительные устройства 635 кВ", М., "Энергоиздат", 1982 г., стр. 365, рис. 8.3) містить відсік апаратури високої напруги і відсік збірних шин. Вимикач встановлений на пере 2 28845 городці, що відділяє відсік збірних шин від відсіку апаратури високої напруги. При цьому збірні шини закріплені безпосередньо на поверхні непорушного контакту вакуумного вимикача. Шляхом спеціального згину збірних шин знижується вплив механічних і термічних сил шин в верхніх крапках приєднання вимикача до збірних шин. В відсіці апаратури високої напруги розміщені: інша половина вимикача (за фланцем) з рухомим контактом; вимірювальні трансформатори струму і трансформатори напруги; заземляючий роз'єднувач і кабельна розділка. Причини, що перешкоджають отриманню необхідного технічного результату: - Складність компановки шафи; - Не забезпечені мінімальні трудовитрати на експлуатацію КРУ; - Не забезпечені відключення індуктивних струмів і обмеження перенапруги; - Не гарантується відсутністю небезпечних для ізоляції перенапруг; - Не володіє оптимальними комутаційними властивостями. Відома шафа комплектного розподільчого пристрою типу КСО з вакуумним вимикачем (див. Чунихин А.А. "Електрические аппарать вьсокого напряжения. Вьключатели. Том 2, Справочник, М. "Информэлектро", 1996 г., стр. 91, рис. 47а), узятий за прототип, містить металевий каркас, що складається з відсіку збірних шин і відсіка високовольтної апаратури, поділених між собою ізоляційною перегородкою, і релейного відсіку. В відсиці високовольтної апаратури розміщені вертикально розташований вакуумний вимикач, що жорстко встановлен на металевій рамі. Вимикач знімається тільки на випадок ремонту. Блокувальний штирь вимикача в вигляді прямокутного кубика повернути до фасадної стінці шафи, на що встановлені ручні приводи. Вакуумні вимикачі серії BB/TEL Севастопольскої фірми "Тавріда Електрик" призначені для коммутації електричних ланцюгів при нормальних і аварійних режимах в мережах 3-фазного змінного струму напругою 6-10 кВ. Експлуатуються на висоті над рівнем моря не більш 1000 м; температура навколишньої середи і вологість в відповідності з кліматичним виконанням і категорією розміщення УХЛ2. Навколишня середа вибухово- і пожежнобезпечна, не насичена струмопроводячим пилом, що не містить агресивних газів і пари в концентрації, що руйнують метали і ізоляцію. Вимикач являє собою трьохполюсний коммутаційний апарат. Кожний з полюсів має свій індивідуальний електромагнітний привід. Конструктивна особливість апарату - вимикач має до межі спрощений механізм. Розріз полюсу уявлений на мал. 37 (див. Чунихин А.А. "Электрические аппараты вьсокого напряжения. Выключатели", том 2, Справочник, М., Информэлектро, 1996 г., стр.82, рис 37). Якір включаючого електромагніта безпосередньо впливає на непорушний контакт ВДК. Механічна засувка заміщена магнітною. В кінці процесу включена апарату, струм включаючої котушки переривається, і в магнітному ланцюзі встановлюється магнітний потік, що визначається кінцевим магнітним зазором системи. Використання электромагнитного приводу веде до збільшування годині включена майже в два разу. Година відключення на 0,01-0,02 з більше, ніж у зарубіжних вимикачів. Причини, заважаючі отриманню необхідного технічного результату: - Складна конструкція шафи, більші габарити камери, більша її маса; - Складна конструкція раз'єднувачей (наявність розрядів і коронування); - Буде відсутня можливість місцевого оперативного і неоперативного відключення включеного вимикача шляхом ручного впливу на вал приведення; в випадку виникнення несправності в електричній схемі управління приводами, вимикач буде практично неможливо вивести з робітничого положення з КРУ, оскільки відключить його іншими способами неможливо; - Підвищена матеріалоємкість, недостатня надійність КРУ; - Невдосконалена кінематична схема з'єднання високовольтних апаратів в КРУ. В основу винаходу поставлена задача створення (або вдосконалення) шафи комплектного розподільчого пристрою типу камер збірних одностороннього обслуговування з вакуумним вимикачем, в яке нове виконання компоновки камери з установленням вакуумного вимикача BВ/TEL Севостопольской фірми "Тавріда Електрик", в районі увального штиря якого розміщений механізм блокування, що, в свою чергу, зв'язаний через тягу з ручним приводом лінійного розмикача, що забезпечує опрощення конструкції, поліпшення умов експлуатації, підвищення надійності, зменшення матеріалоємності і за рахунок, цього підвищується надійність, через те що механічне блокування між вакуумним вимикачем і ручним приводом нижнього лінійного розмикача не дозволяє включити або відключити нижній лінійний розмикач. Конструкція камер КСО з вакуумним вимикачем BB/TЕL позитивно відрізняється від існуючих аналогів, вона більш проста в виготовленні, експлуатації, більш надійна в роботі. Припущений економічний ефект: - Зниження матеріалоємності »40 гр. на одну камеру; - Зниження трудоємкості »15 н/ч»30 гр. на одну камеру. При програмі 300 камер в рік економічний ефект складі 1200 грн. Перераховуємо конструктивні елементи (деталі, вузли), що є загальними з аналогом (або прототипом). Шафа комплектного розподільчого пристрою типу камер збірних одностороннього обслуговування з вакуумним вимикачем містить металевий каркас, що складається з відсіку збірних шин і відсіку високовольтної апаратури, поділлених між собою ізоляційною перегородкою, і релейного відсіку; в відсіці високовольтної апаратури розміщений вакуумний вимикач, що жорстко встановлений на металевій рамі, при цьому блокувальний штирь вимикача в вигляді прямокутного кубика поверну 3 28845 тий до фасадної стінці шафи, на якій встановлені ручні призводи. Перераховуємо конструктивні елементи (деталі, вузли), що вперше виконані в об'єкті, що пропонується. Камера КСО додатково постачена струмонесучими елементами, одні з яких виконані С-подібної форми, механізмом блокування, включаючому металевий вал з жорстко закріпленою завзятою пластиною, опорним ізолятором, горизонтально встановленим на косинці металевої рами і з закріпленим С-подібним струмонесучим елементом; в камері КСО встановлені верхній шинний і нижній лінійний розмикачі повороятного типу, з яких верхній шинний вмонтований в перегородку над вимикачем, а нижчій лінійний - розміщений в нижній частині відсіку високовольтної апаратури з можливістю контактування з непорушним контактом С-подібним струмонесучего елементу, на струмонесучих елементах, закріплених до верхнього контактного висновна вимикача, встановлені непорушні контакти з можливістю контактування з верхнім шинним розмикачем, вищезазначені розмикачи зокрема зв'язані з ручними приводами і з'єднані між собою з допомогою проміжної блокувальної тяги, щo зв'язана з ручним приводом верхнього шинного розмикача. Meханізм блокування встановлений в металевій рамі і розміщений в районі блокувального штиря вимикача, вище якого закріплен металевий вал з можливістю взаємодії його упорної пластини з блокувальним штирем, при цьому на кінці металевого валу, що виходить з рами, встановлений важіль з тягою з можливістю повороту валу з допомогою ручного приводу нижнього лінійного розмикача. Металева рама з вакуумним вимикачем закріплена стаціонарно. На бокових стінках каркаса додатково встановлені опорні косинці. Металева рама з вакуумним вимикачем жорстко закріплена до опорних косинців. В камері виконана викочувальний візок - другий варіант виконання камери. Металева рама з вакуумним вимикачем жорстко закріплена до вертикальних стоєк викочувального візка. Верхня частина С-подібного струмонесучого елементу з'єднана з боковим контактним виводом вимикача. На верхній горизонтальній поверхні С-подібного струмонесучего елементу встановлений обмежувач перенапруги. Важіль металевого валу виконаний зі втулкою, що закріплена на валу з допомогою штіфа. Кабельна роз'ємність вторинного ланцюга вимикача служить для підключення до джерела оперативної напруги. Кабельна роз'ємність вторинного ланцюга вимикача закріплена до металевої рами з допомогою хомута і косинця. Верхній контактний вивід вимикача виконаний у вигляді конуса. Прямокуиний кубик блокувального штиря вимикача виконаний червоно-оранжевого кольору. Металева рама виконана прямокутної форми. Металева рама закріплена до бокових стінок каркаса. До швелерів металевої рами закріплені прямокутна скоба і пластина. Металевий вал встановлений між прямокутною скобою і пластиною. Причинно-наслідковий зв'язок полягає у тому, що вся вищезазначена сукупність істотних признаків, як і кожний зокрема, так і разом, забезпечує виконання поставленої задачі винаходу – спрощення конструкції, поліпшення умов експлуатації, підвищення надійності, зменшення матеріалоємкості. Характер прояву нових властивостей винаходу: з метою виконання вимог безпеки конструкції камери КСО передбачене пряме і зворотне механічне блокування високовольтних апаратів: 1) блокування, що не допускає включення або відключення розмикачей при включеному вимикачі; 2) блокування, що не допускає включення заземляючих ножей при включеному лінійному розмикача і включення лінейного розмивача при включеному заземляющему ножі; 3) блокування, що не допускає переміщення висувного елементу з робітничого положення в ремонтне і назад при включених вимикачі і розмикачі. Застосування такої камери забезпечує високий коммутаційний і механічний ресурс, високу надійність, швидкодію, мінімум обслуговування, низькі експлуатаційні витрати, відсутність забруднення навколишньої середи, порівняно малу масу і габарити. Пропонуєма шафа комплектного розподільчого пристрою типу камер збірних одностороннього обслуговування з вакуумним вимикачем пояснюється графічно, де: Фіг. 1 - шкаф комплектного розподільчого пристрою типу КСО зі стаціонарною настановою вакуумного вимикача. Фіг. 2 - шафа комплектного розподільчого пристрою типу КСО з вакуумним вимикачем, встановленим на викочуваний візок. Фіг. 3 - Вигляд А по Фіг. 1, Фіг. 2. Фіг. 4 - Перетин В-В по Фіг. 3. Фіг. 5 - Перетин 3-3 по Фіг. 1. Фіг. 6 - Перетин Д-Д по Фіг. 3 Винахід - шафа комплектного розподільчого пристрою типу камер збірних одностороннього обслуговування з вакуумним вимикачем містить металевий каркас 1, що складається з відсіку збірних шин 2 і відсіку високовольтної апаратури 3, поділеним між собою ізоляційною перегородкою 4 і релейного відсіку 5, розташованого в верхній частині каркаса 1 і являє собою зварну металеву конструкцію з дверима 6. В релейном відсіці 5 містяться апарати і прилади допоміжних ланцюгів і блок управління (не показані) (див. фіг. 1, фіг. 2). В відсіці високовольтної апаратури 3 розміщений вакуумний вимикач серії BB/TЕL Севастопольської фірми "Тавріда Електрик" на всі три фази шкафа (див. фіг. 1, фіг. 2). З відсіці збірник шин 2 розміщений верхній шинний розмикач 8 поворотного типу, що вмонтований в перегородку 4 над вакуумним вимикачем 7 (див. фіг. 1, фіг. 2). В нижній частині відсіка високовольтної апаратури 3 розміщені нижній лінійний розмикач 9 поворотного типу, заземляючий ніж 10 і два трансфор 4 28845 матора струму 11 з струмопроводячими виводами 12 (см фіг. 1, фіг. 2). Нижній лінійний розмикач 9 поворотного типу встановлений між опорними швелерами 13, розташованими в відсіці високовольтним аппаратів 7. Тяга 14 з'єднує заземляючий ніж 10 з ручним приводом 15 (див. фіг. 1, фіг. 2). Верхній шинний і нижній лінійний размикачі 8 і 9 зокрема зв'язані з ручними приводами 16 і 17. Верхній шинний розмикач 8 зв'язаний з нижнім лінійним розмикачем 9 з допомогою проміжної блокувальної тяги 18, що зв'язана з ручним приводом 16 верхнього шинного розмикача 8. Вакуумний вимикач 7 встановлений на металевій прямокутній рамі 19, що закріплена до опорних косинців 20 бокових стінок каркаса 1 (див фіг. 1 - перший варіант виконання). Можливий другий варіант виконання - металева прямокутна рама 19 з вакуумним вимикачем 7 жорстко закріплюється до вертикальних стоєк 21 викочувального візка 22 (див фіг. 2). Металева прямокутна рама 19 включає швелера 23 і косинці 24 (див фіг. 1, фіг. 2, фіг. 3). Вакуумний вимикач 7 виконаний з кабельною роз'ємністю 25 вторинного ланцюга, через що здійснюється підключення до джерела оперативної напруги. Кабельна роз'ємність 25 вторинного ланцюга вимикача закріплена до металевої рами 19 з допомогою металевого хомута 26 і косинця 27. Кабельна роз'ємність 25 вторинного ланцюга на вакуумном вимикачі 7 приєднується до блоку управління (не показаний), що розміщений в релейном відсіці 5 (див фіг. 1, фіг. 2, фіг. 3, фіг.4). В нижній частині вакуумного вимикача 7 є блокувальний штир 28 в вигляді прямокутного кубика (червоно-оранжевого кольору), що при установленні вакуумного вимикача 7 в рамі 19 повернути до фасадної стінці шафи (див фіг.1, фіг.2, фіг.4). Вакуумний вимикач 7 також має боковий контактний вивід 29 в вигляді плоскої шинки і верхній контактний вивід 30 в вигляді конуса. До кутка 24 металевої рами 19 закріплені горизонтально три опорні ізолятори 31, до яких, в свою чергу, закріплені С-подібні струмонесучи елементи 32, верхня частина яких з'єднується з боковим контактним виводом 29 вимикача 7 (див. фіг. 4). До нижньої горизонтальної поверхні С-подібних струмонесучих елементів 32 закріплені непорушні контакти 33 для контактування з нижнім лінійним розмикачем 9. На верхній горизонтальній поверхні С-подібних струмонесучих елементів 32 можуть бути встановлені обмежувачі перенапруги 34 (ОПН) для захисту від перенапруги (див фіг. 1, фіг. 2, фіг. 4). В шафі виконан механізм блокування 35, включаючий металевий вал 36 з жорстко закріпленою упорною пластиною 37 (див фіг. 3, фіг. 4, фіг. 5, фіг. 6). Механізм блокування 35 встановлений в металевій рамі 19 і розміщений в районі блокувального штиря 28 вимикача 7, вище якого закріплен металевий вал 36 з жорстко закріпленою упорною пластиною 37. Металевий вал 36, встановлений між прямокутною скобой 38 і пластиною 39, що, в свою чергу, закріплені до швелерів 23 металевої рами 19. Упорна пластина 37 на валу 36 виконана навпроти блокувального штиря 28 з можливістю взаємодії з ним. При включеному вимикачі 7, блокувальний штир 28 упирається в пластину 37; при відключеному вимикачі 7, штир 28 відходить від пластини 37 (див фіг. 6). Кінець металевого валу 36, що минає через пластину 39, виходить з рами 19 і на ньому розміщений важіль 40, що через тягу 41 зв'язується з ручним приводом 17 нижнього лінійного розмикача 9. Важіль 40 виконаний зі втулкою 42, закріпленої на валу 36 з допомогою металевого штифта 43. На верхній контактний вивід 30 вимикача 7 встановлені струмонесучі елементи 44 з непорушним контактом 45, що контактує з верхнім шинним розмикачем 8. Струмонесучий елемент 44 приєднується до обмежувачів перенапруги 34 (ОПН) (див фіг. 4). Пропонована шафа комплектного розподільчого пристрою типу камер збірних одностороннього обслуговування з вакуумним вимикачем працює слідуючим чином. З подачею електропитания в відсік збірних шин 2 включається вимикач 7, при включеному положенні якого не допускається оперування розмикачей 8 і 9, а саме блокувальний штир 28 упирається в пластину 37 на валу 36 і через важіль 40 і тягу 41 замикається ручний привід 17 нижнього лінійного розмикача 9, а через проміжну блокувальну тягу 18 замикається ручний привід 16 верхнього шинного розмикача 8. При включеному вимикачі 7, виконується механічне блокування між вимикачем 7 і ручним приводом 17 нижнього лінійного розмикача 9, що не дозволяє включити або відключити нижній лінійний розмикач 9. При відключеному положенні вимикача 7, блокувальний штир 28 потопає, тобто втягується, завдяки цьому визволяє упорну пластину 37, при цьому металевий вал 36 завертається при оперуванні ручного привода 17 нижнього лінійного розмикача 9. Пропонована шафа комплектного розподільчого пристрою типу камер збірних одностороннього обслуговування дозволяє: - Спростити конструкцію за рахунок розташування шинного лінійного розмикача в площині установлення струмонесучих елементів камери; - Підвищити надійність за рахунок виконання механічних блокувань розмикачей, заземляючого ножа і вимикача; - Покращити умови обслуговування за рахунок того, що вакуумний вимикач встановлений на викочувальном візке (по 2-му варіанту виконання), що повністю може викочуваться з каркаса камери для заміни вимикача; - Виключається поломка і деформація елементів конструкції камери КСО, що перешкоджають їхній подальшій роботі; - Не відбувається помилкові спрацювання розмикачей, нижнього заземляючого ножа і т.п.; 5 28845 - Підвищується електрична стійкість ізоляції головних і допоміжних ланцюгів; - Не відбувається мимовільне переміщення висувного елементу відносно каркаса камери з робітничого положення; - При іспиті камери КСО-293 на термічну стійкість по струмоведучому контурі діюче значення струму к.з., що складає 23,5 кА, струм електродинамічної стійкості складає 50,51 кА. Приймально-здаточні іспити підтверджують придатність камери до експлуатації: - Відповідність вимогам технічних умов ТУ 3.06 України 013-93. Фіг. 1 6 28845 Фіг. 2 7 28845 Фіг. 3 8 28845 Фіг. 4 9 28845 Фіг. 5 Фіг. 6 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 10
