Здовжений заряд мінування

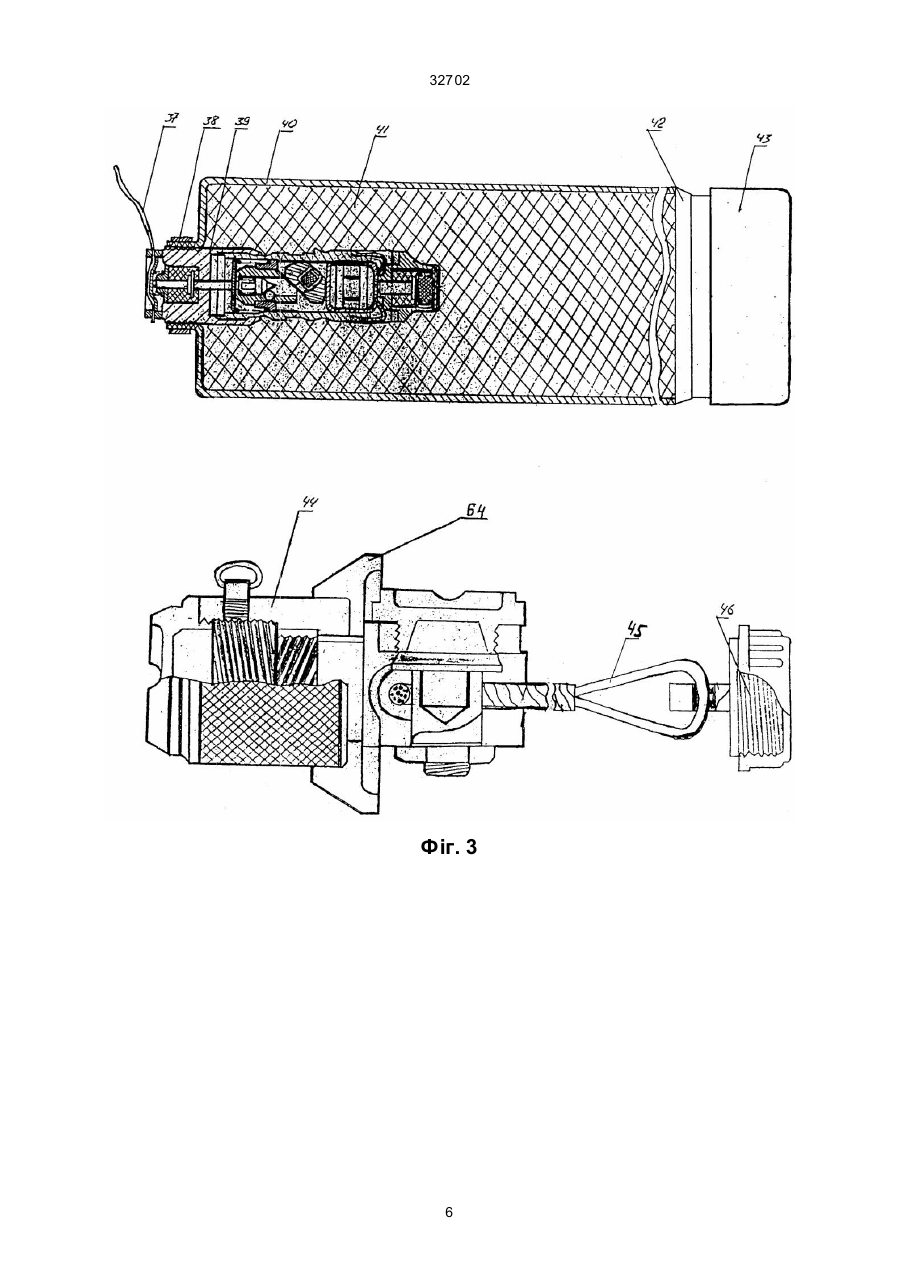

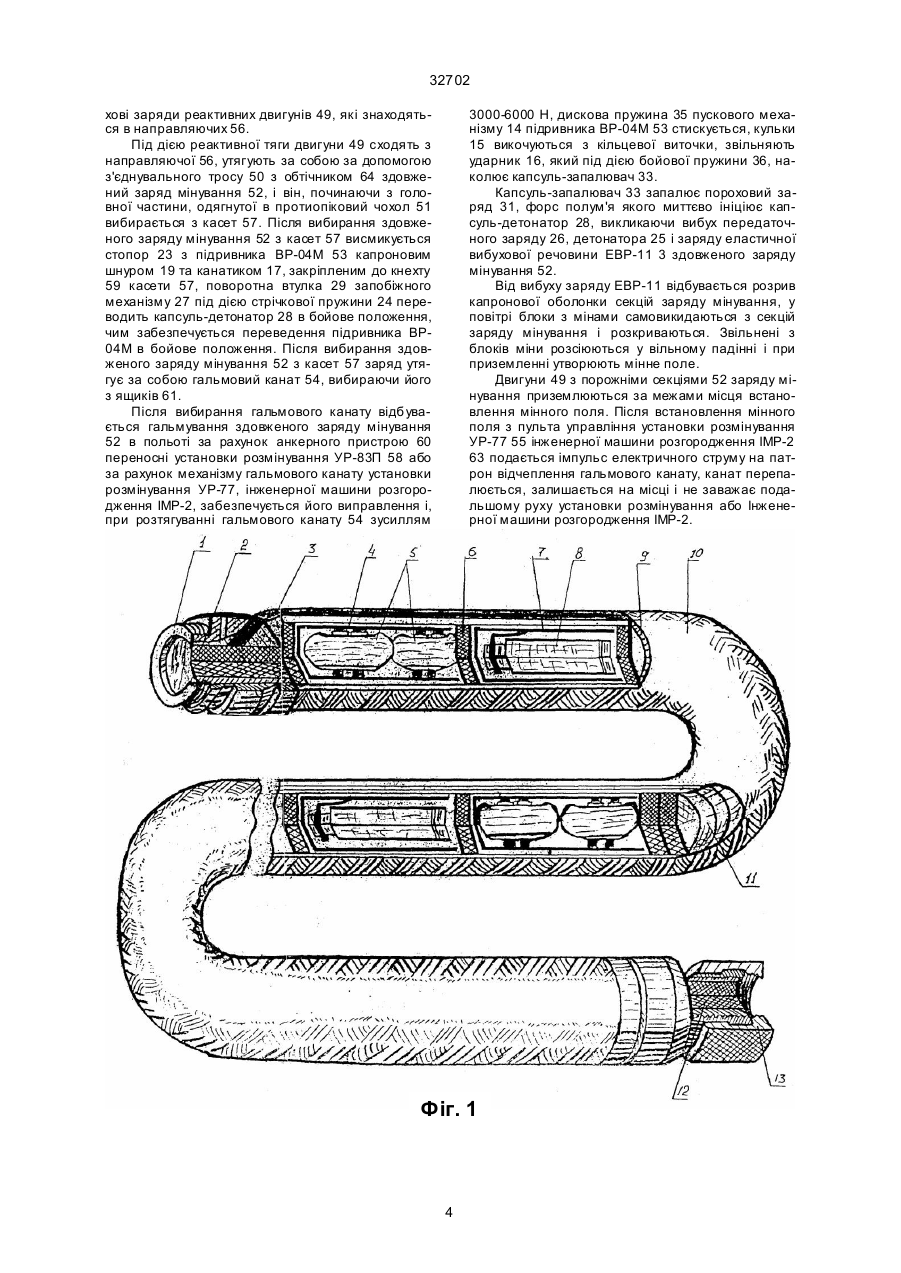

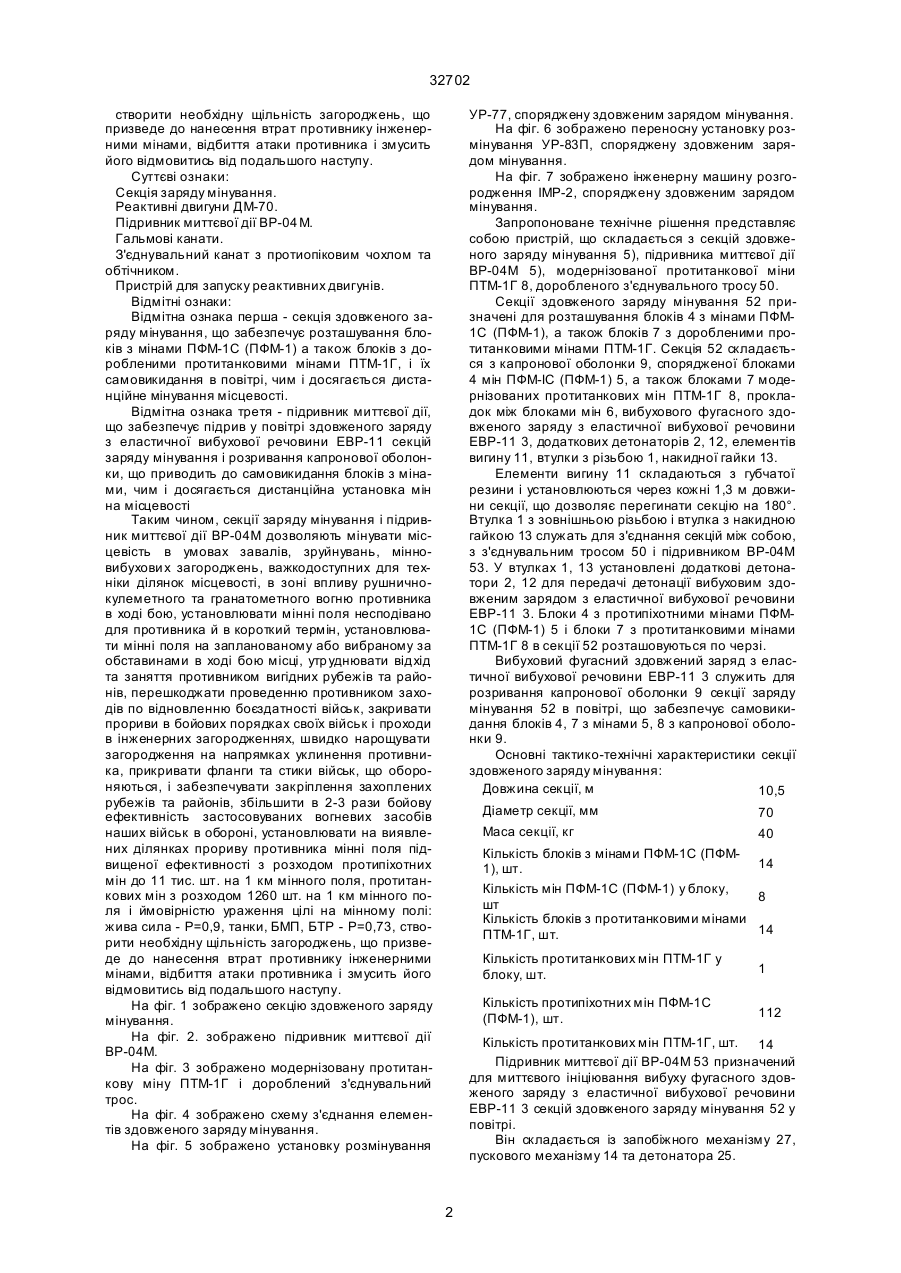

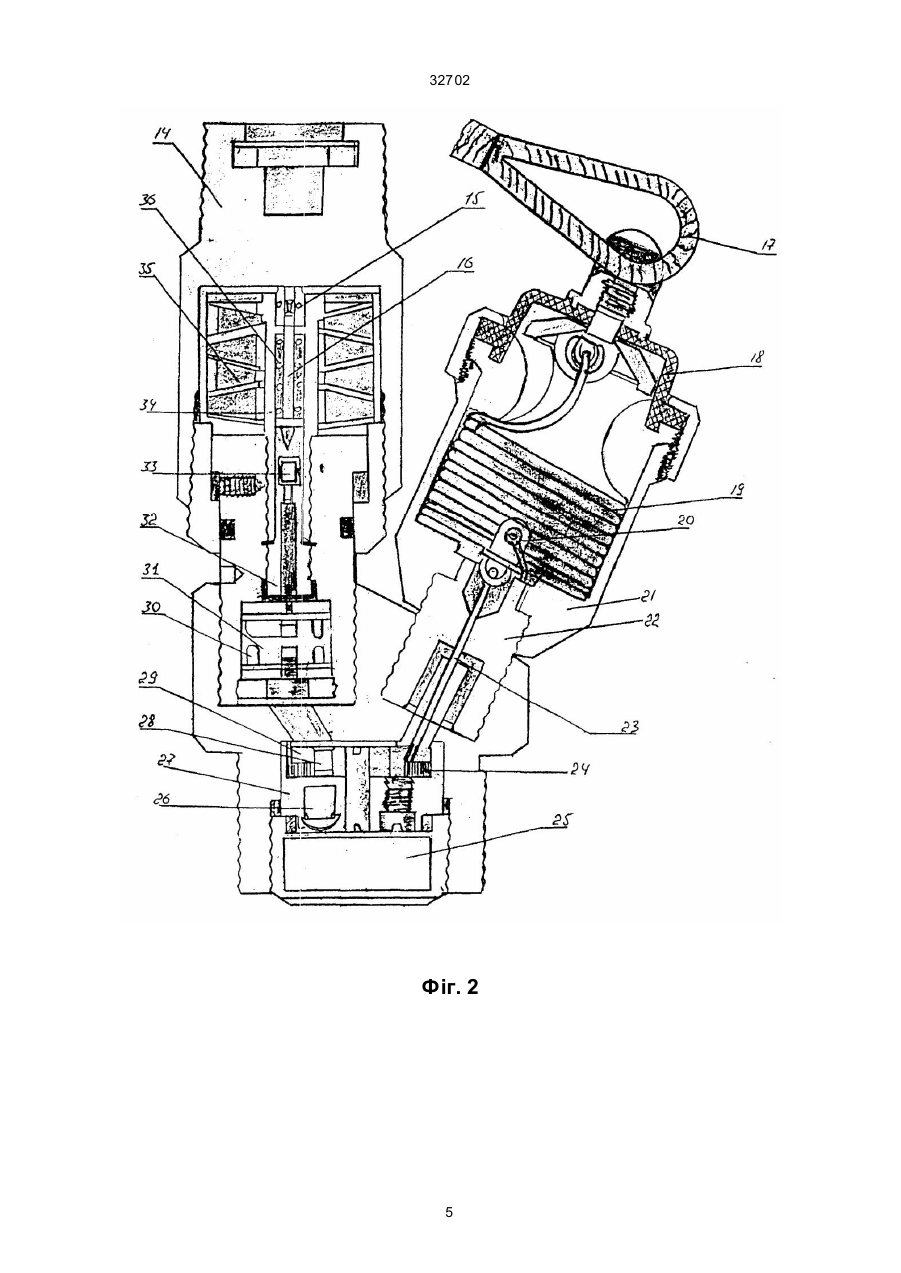

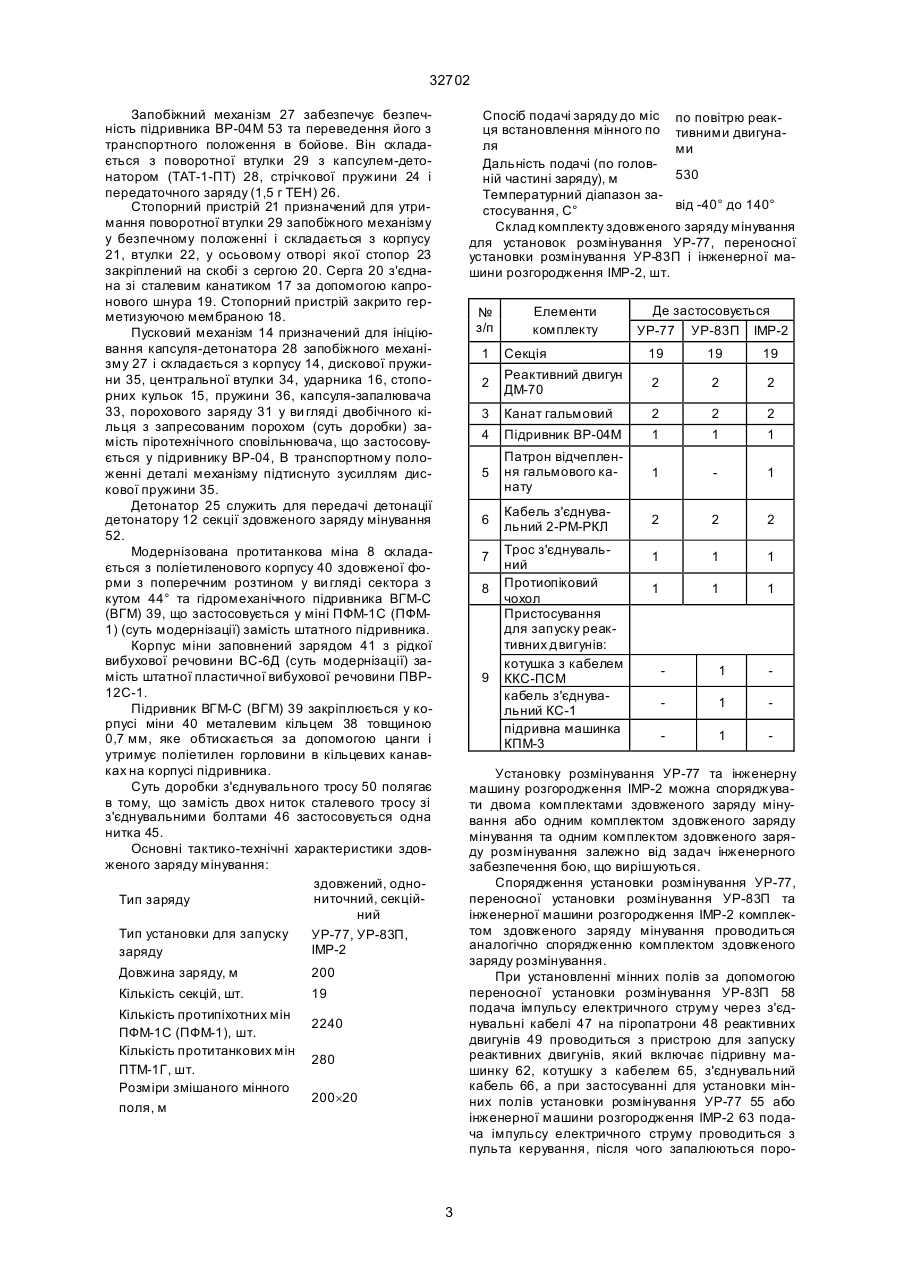

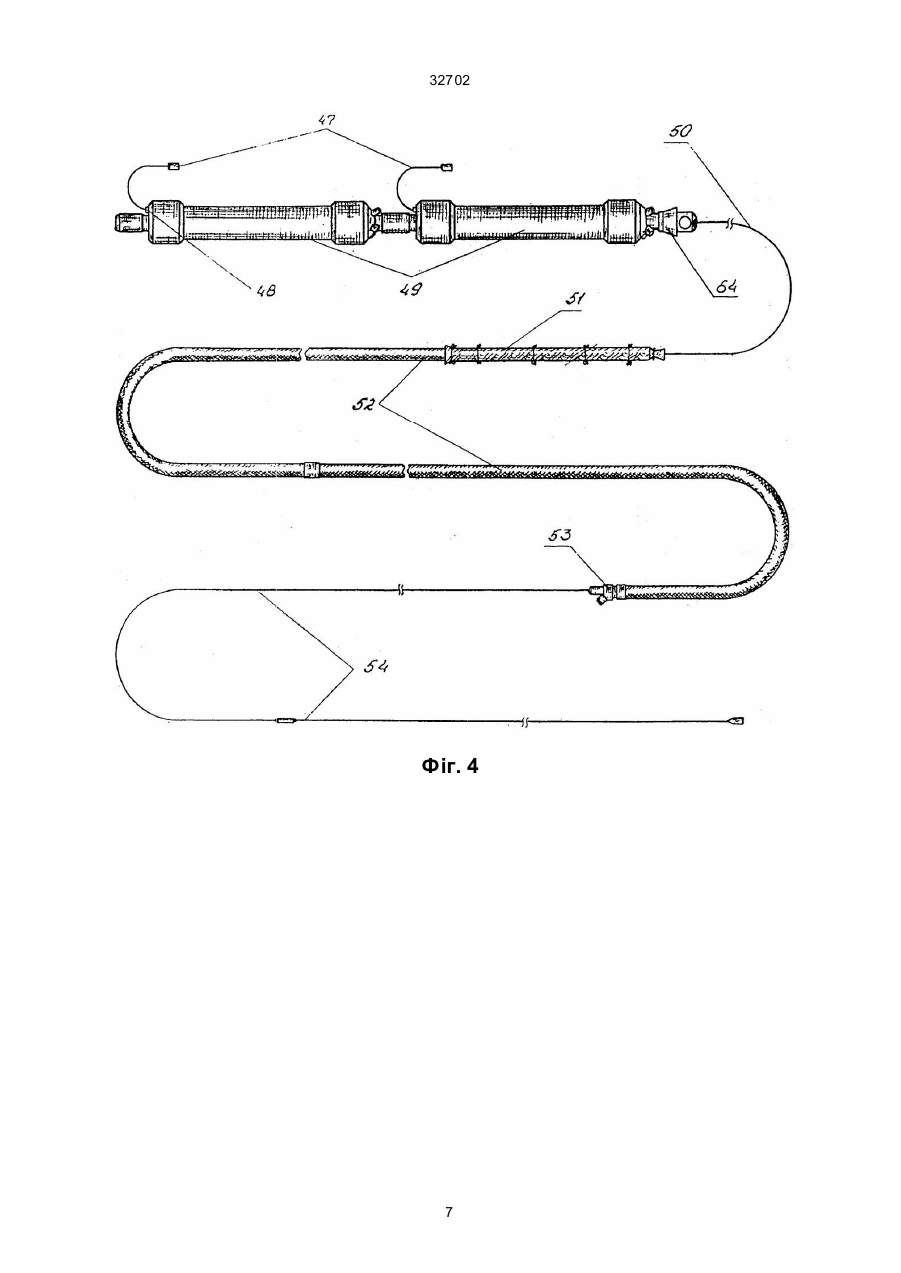

Здовжений заряд мінування, що складається з реактивних двигунів, гальмових канатів, з'єднува 32702 створити необхідну щільність загороджень, що призведе до нанесення втрат противнику інженерними мінами, відбиття атаки противника і змусить його відмовитись від подальшого наступу. Суттєві ознаки: Секція заряду мінування. Реактивні двигуни ДМ-70. Підривник миттєвої дії ВР-04 М. Гальмові канати. З'єднувальний канат з протиопіковим чохлом та обтічником. Пристрій для запуску реактивних двигунів. Відмітні ознаки: Відмітна ознака перша - секція здовженого заряду мінування, що забезпечує розташування блоків з мінами ПФМ-1С (ПФМ-1) а також блоків з доробленими протитанковими мінами ПТМ-1Г, і їх самовикидання в повітрі, чим і досягається дистанційне мінування місцевості. Відмітна ознака третя - підривник миттєвої дії, що забезпечує підрив у повітрі здовженого заряду з еластичної вибухової речовини ЕВР-11 секцій заряду мінування і розривання капронової оболонки, що приводить до самовикидання блоків з мінами, чим і досягається дистанційна установка мін на місцевості Таким чином, секції заряду мінування і підривник миттєвої дії ВР-04М дозволяють мінувати місцевість в умовах завалів, зруйнувань, мінновибухови х загороджень, важкодоступних для техніки ділянок місцевості, в зоні впливу рушничнокулеметного та гранатометного вогню противника в ході бою, установлювати мінні поля несподівано для противника й в короткий термін, установлювати мінні поля на запланованому або вибраному за обставинами в ході бою місці, утр уднювати відхід та заняття противником вигідних рубежів та районів, перешкоджати проведенню противником заходів по відновленню боєздатності військ, закривати прориви в бойових порядках своїх військ і проходи в інженерних загородженнях, швидко нарощувати загородження на напрямках уклинення противника, прикривати фланги та стики військ, що обороняються, і забезпечувати закріплення захоплених рубежів та районів, збільшити в 2-3 рази бойову ефективність застосовуваних вогневих засобів наших військ в обороні, установлювати на виявлених ділянках прориву противника мінні поля підвищеної ефективності з розходом протипіхотних мін до 11 тис. шт. на 1 км мінного поля, протитанкових мін з розходом 1260 шт. на 1 км мінного поля і ймовірністю ураження цілі на мінному полі: жива сила - Р=0,9, танки, БМП, БТР - Р=0,73, створити необхідну щільність загороджень, що призведе до нанесення втрат противнику інженерними мінами, відбиття атаки противника і змусить його відмовитись від подальшого наступу. На фіг. 1 зображено секцію здовженого заряду мінування. На фіг. 2. зображено підривник миттєвої дії ВР-04М. На фіг. 3 зображено модернізовану протитанкову міну ПТМ-1Г і дороблений з'єднувальний трос. На фіг. 4 зображено схему з'єднання елементів здовженого заряду мінування. На фіг. 5 зображено установку розмінування УР-77, споряджену здовженим зарядом мінування. На фіг. 6 зображено переносну установку розмінування УР-83П, споряджену здовженим зарядом мінування. На фіг. 7 зображено інженерну машину розгородження ІМР-2, споряджену здовженим зарядом мінування. Запропоноване технічне рішення представляє собою пристрій, що складається з секцій здовженого заряду мінування 5), підривника миттєвої дії ВР-04М 5), модернізованої протитанкової міни ПТМ-1Г 8, доробленого з'єднувального тросу 50. Секції здовженого заряду мінування 52 призначені для розташування блоків 4 з мінами ПФМ1С (ПФМ-1), а також блоків 7 з доробленими протитанковими мінами ПТМ-1Г. Секція 52 складається з капронової оболонки 9, спорядженої блоками 4 мін ПФМ-ІС (ПФМ-1) 5, а також блоками 7 модернізованих протитанкових мін ПТМ-1Г 8, прокладок між блоками мін 6, вибухового фугасного здовженого заряду з еластичної вибухової речовини ЕВР-11 3, додаткових детонаторів 2, 12, елементів вигину 11, втулки з різьбою 1, накидної гайки 13. Елементи вигину 11 складаються з губчатої резини і установлюються через кожні 1,3 м довжини секції, що дозволяє перегинати секцію на 180°. Втулка 1 з зовнішньою різьбою і втулка з накидною гайкою 13 служать для з'єднання секцій між собою, з з'єднувальним тросом 50 і підривником ВР-04М 53. У втулках 1, 13 установлені додаткові детонатори 2, 12 для передачі детонації вибуховим здовженим зарядом з еластичної вибухової речовини ЕВР-11 3. Блоки 4 з протипіхотними мінами ПФМ1С (ПФМ-1) 5 і блоки 7 з протитанковими мінами ПТМ-1Г 8 в секції 52 розташовуються по черзі. Вибуховий фугасний здовжений заряд з еластичної вибухової речовини ЕВР-11 3 служить для розривання капронової оболонки 9 секції заряду мінування 52 в повітрі, що забезпечує самовикидання блоків 4, 7 з мінами 5, 8 з капронової оболонки 9. Основні тактико-технічні характеристики секції здовженого заряду мінування: Довжина секції, м 10,5 Діаметр секції, мм 70 Маса секції, кг 40 Кількість блоків з мінами ПФМ-1С (ПФМ14 1), шт. Кількість мін ПФМ-1С (ПФМ-1) у блоку, 8 шт Кількість блоків з протитанковими мінами 14 ПТМ-1Г, шт. Кількість протитанкових мін ПТМ-1Г у блоку, шт. 1 Кількість протипіхотних мін ПФМ-1С (ПФМ-1), шт. 112 Кількість протитанкових мін ПТМ-1Г, шт. 14 Підривник миттєвої дії ВP-04M 53 призначений для миттєвого ініціювання вибуху фугасного здовженого заряду з еластичної вибухової речовини ЕВР-11 3 секцій здовженого заряду мінування 52 у повітрі. Він складається із запобіжного механізму 27, пускового механізму 14 та детонатора 25. 2 32702 Запобіжний механізм 27 забезпечує безпечність підривника ВР-04М 53 та переведення його з транспортного положення в бойове. Він складається з поворотної втулки 29 з капсулем-детонатором (ТАТ-1-ПТ) 28, стрічкової пружини 24 і передаточного заряду (1,5 г ТЕН) 26. Стопорний пристрій 21 призначений для утримання поворотної втулки 29 запобіжного механізму у безпечному положенні і складається з корпусу 21, втулки 22, у осьовому отворі якої стопор 23 закріплений на скобі з сергою 20. Серга 20 з'єднана зі сталевим канатиком 17 за допомогою капронового шнура 19. Стопорний пристрій закрито герметизуючою мембраною 18. Пусковий механізм 14 призначений для ініціювання капсуля-детонатора 28 запобіжного механізму 27 і складається з корпусу 14, дискової пружини 35, центральної втулки 34, ударника 16, стопорних кульок 15, пружини 36, капсуля-запалювача 33, порохового заряду 31 у ви гляді двобічного кільця з запресованим порохом (суть доробки) замість піротехнічного сповільнювача, що застосовується у підривнику ВР-04, В транспортному положенні деталі механізму підтиснуто зусиллям дискової пружини 35. Детонатор 25 служить для передачі детонації детонатору 12 секції здовженого заряду мінування 52. Модернізована протитанкова міна 8 складається з поліетиленового корпусу 40 здовженої форми з поперечним розтином у ви гляді сектора з кутом 44° та гідромеханічного підривника ВГМ-С (ВГМ) 39, що застосовується у міні ПФМ-1С (ПФМ1) (суть модернізації) замість штатного підривника. Корпус міни заповнений зарядом 41 з рідкої вибухової речовини ВС-6Д (суть модернізації) замість штатної пластичної вибухової речовини ПВР12С-1. Підривник ВГМ-С (ВГМ) 39 закріплюється у корпусі міни 40 металевим кільцем 38 товщиною 0,7 мм, яке обтискається за допомогою цанги і утримує поліетилен горловини в кільцевих канавках на корпусі підривника. Суть доробки з'єднувального тросу 50 полягає в тому, що замість двох ниток сталевого тросу зі з'єднувальними болтами 46 застосовується одна нитка 45. Основні тактико-технічні характеристики здовженого заряду мінування: здовжений, однониточний, секційТип заряду ний Тип установки для запуску УР-77, УР-83П, IMP-2 заряду Довжина заряду, м 200 Кількість секцій, шт. Кількість протипіхотних мін ПФМ-1С (ПФМ-1), шт. Кількість протитанкових мін ПТМ-1Г, шт. Розміри змішаного мінного поля, м Спосіб подачі заряду до міс по повітрю реакця встановлення мінного по тивними двигуналя ми Дальність подачі (по голов530 ній частині заряду), м Температурний діапазон завід -40° до 140° стосування, С° Склад комплекту здовженого заряду мінування для установок розмінування УР-77, переносної установки розмінування УР-83П і інженерної машини розгородження ІМР-2, шт. № з/п Елементи комплекту Де застосовується УР-77 УР-83П IMP-2 1 Секція 19 19 19 2 Реактивний двигун ДМ-70 2 2 2 3 Канат гальмовий 2 2 2 4 Підривник ВР-04М 1 1 1 5 Патрон відчеплення гальмового канату 1 1 6 Кабель з'єднувальний 2-РМ-РКЛ 2 2 2 1 1 1 1 1 1 7 8 9 Трос з'єднувальний Протиопіковий чохол Пристосування для запуску реактивних двигунів: котушка з кабелем ККС-ПСМ кабель з'єднувальний КС-1 підривна машинка КПМ-3 1 1 1 Установку розмінування УР-77 та інженерну машину розгородження IMP-2 можна споряджувати двома комплектами здовженого заряду мінування або одним комплектом здовженого заряду мінування та одним комплектом здовженого заряду розмінування залежно від задач інженерного забезпечення бою, що вирішуються. Спорядження установки розмінування УР-77, переносної установки розмінування УР-83П та інженерної машини розгородження ІМР-2 комплектом здовженого заряду мінування проводиться аналогічно спорядженню комплектом здовженого заряду розмінування. При установленні мінних полів за допомогою переносної установки розмінування УР-83П 58 подача імпульсу електричного струму через з'єднувальні кабелі 47 на піропатрони 48 реактивних двигунів 49 проводиться з пристрою для запуску реактивних двигунів, який включає підривну машинку 62, котушку з кабелем 65, з'єднувальний кабель 66, а при застосуванні для установки мінних полів установки розмінування УР-77 55 або інженерної машини розгородження IMP-2 63 подача імпульсу електричного струму проводиться з пульта керування, після чого запалюються поро 19 2240 280 200´20 3 32702 хові заряди реактивних двигунів 49, які знаходяться в направляючих 56. Під дією реактивної тяги двигуни 49 сходять з направляючої 56, утягують за собою за допомогою з'єднувального тросу 50 з обтічником 64 здовжений заряд мінування 52, і він, починаючи з головної частини, одягнутої в протиопіковий чохол 51 вибирається з касет 57. Після вибирання здовженого заряду мінування 52 з касет 57 висмикується стопор 23 з підривника ВР-04М 53 капроновим шнуром 19 та канатиком 17, закріпленим до кнехту 59 касети 57, поворотна втулка 29 запобіжного механізму 27 під дією стрічкової пружини 24 переводить капсуль-детонатор 28 в бойове положення, чим забезпечується переведення підривника ВР04М в бойове положення. Після вибирання здовженого заряду мінування 52 з касет 57 заряд утягує за собою гальмовий канат 54, вибираючи його з ящиків 61. Після вибирання гальмового канату відбувається гальмування здовженого заряду мінування 52 в польоті за рахунок анкерного пристрою 60 переносні установки розмінування УР-83П 58 або за рахунок механізму гальмового канату установки розмінування УР-77, інженерної машини розгородження ІMP-2, забезпечується його виправлення і, при розтягуванні гальмового канату 54 зусиллям 3000-6000 Н, дискова пружина 35 пускового механізму 14 підривника ВР-04М 53 стискується, кульки 15 викочуються з кільцевої виточки, звільняють ударник 16, який під дією бойової пружини 36, наколює капсуль-запалювач 33. Капсуль-запалювач 33 запалює пороховий заряд 31, форс полум'я якого миттєво ініціює капсуль-детонатор 28, викликаючи вибух передаточного заряду 26, детонатора 25 і заряду еластичної вибухової речовини ЕВР-11 3 здовженого заряду мінування 52. Від вибуху заряду ЕВР-11 відбувається розрив капронової оболонки секцій заряду мінування, у повітрі блоки з мінами самовикидаються з секцій заряду мінування і розкриваються. Звільнені з блоків міни розсіюються у вільному падінні і при приземленні утворюють мінне поле. Двигуни 49 з порожніми секціями 52 заряду мінування приземлюються за межами місця встановлення мінного поля. Після встановлення мінного поля з пульта управління установки розмінування УР-77 55 інженерної машини розгородження IMP-2 63 подається імпульс електричного струму на патрон відчеплення гальмового канату, канат перепалюється, залишається на місці і не заважає подальшому руху установки розмінування або Інженерної машини розгородження ІМР-2. Фіг. 1 4 32702 Фіг. 2 5 32702 Фіг. 3 6 32702 Фіг. 4 7 32702 Фіг. 5 8 Фіг. 6 32702 9 32702 Фіг. 7 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 10
