Мікросмуговий напрямлений фільтр біжучої хвилі

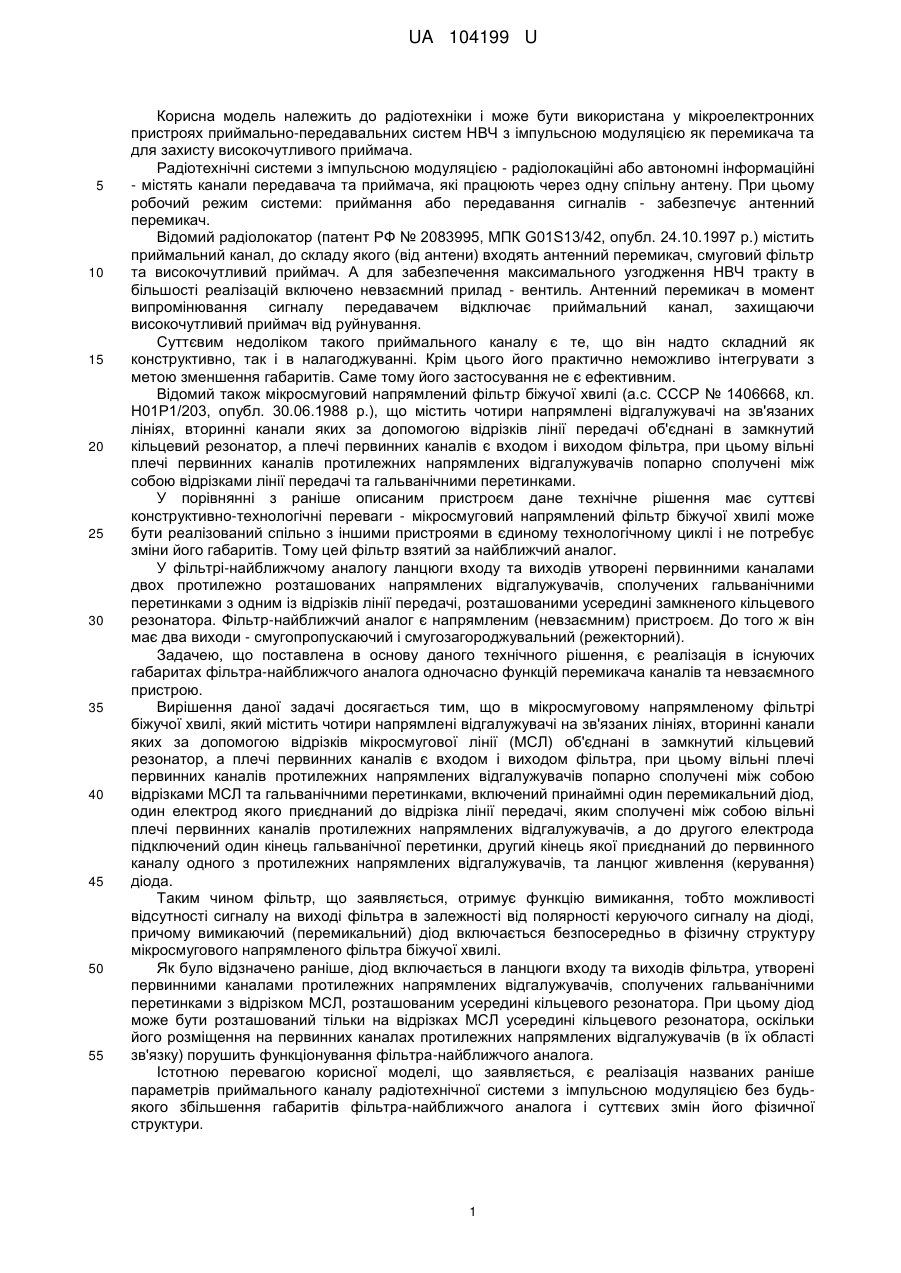

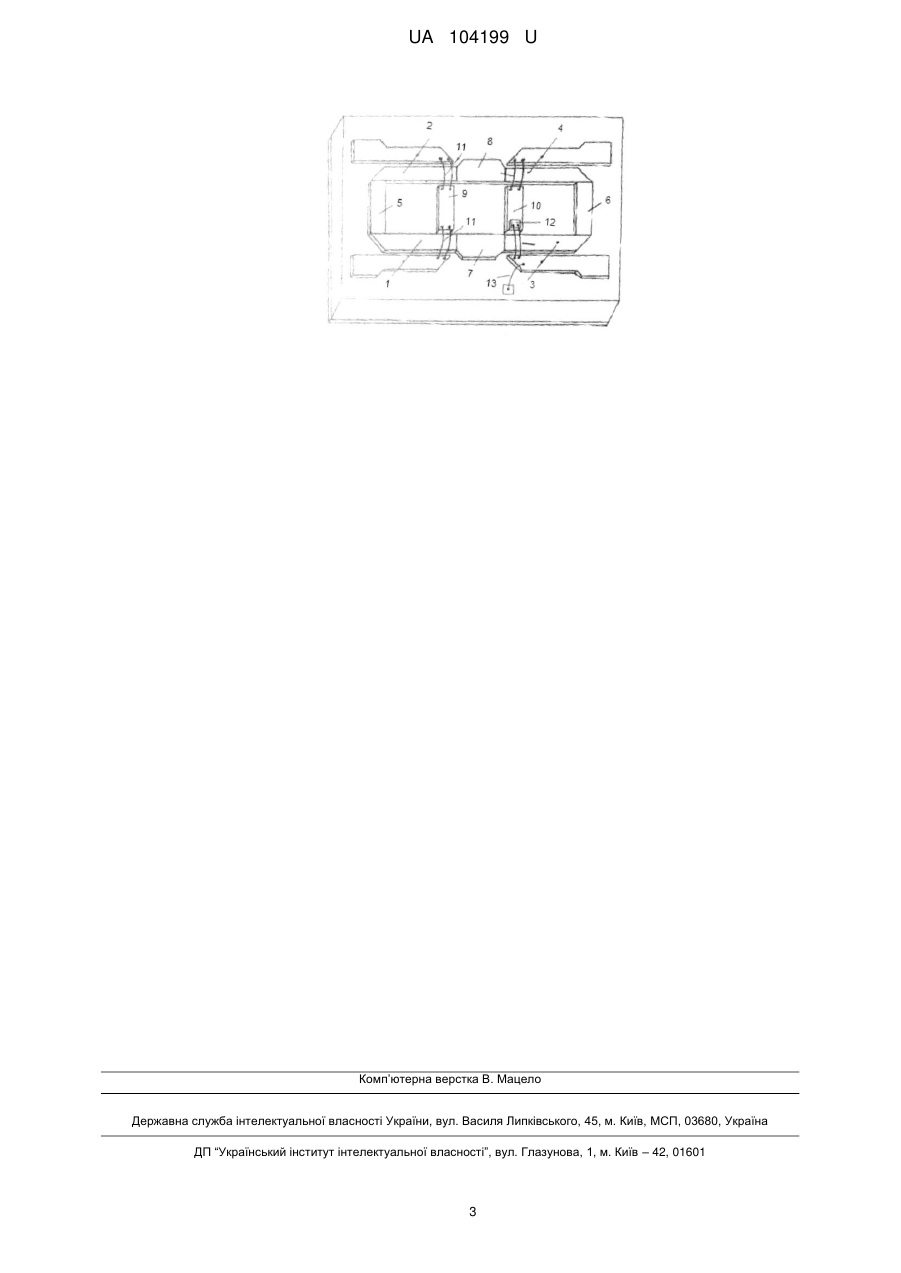

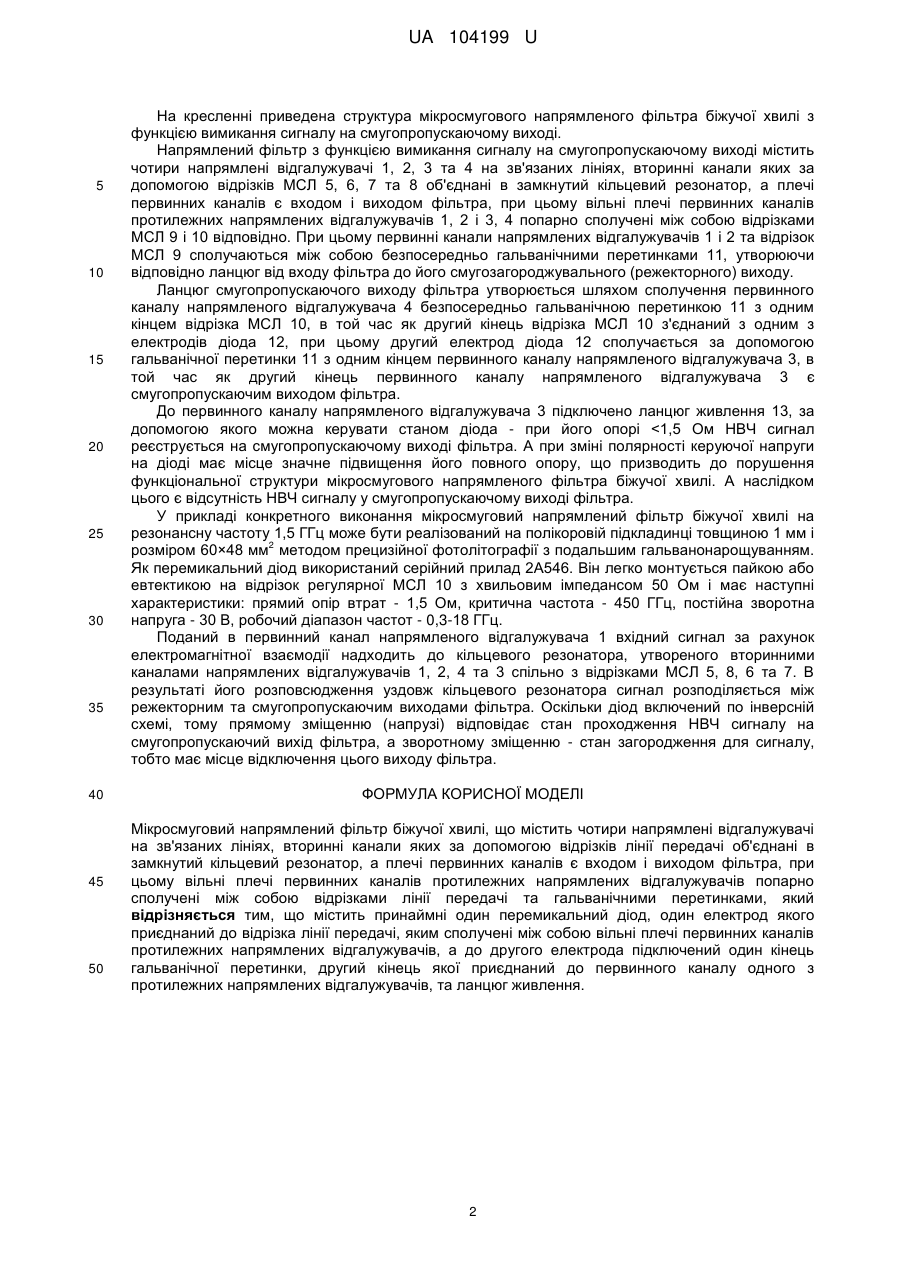

Реферат: Мікросмуговий напрямлений фільтр біжучої хвилі містить чотири напрямлені відгалужувачі на зв'язаних лініях, вторинні канали яких за допомогою відрізків лінії передачі об'єднані в замкнутий кільцевий резонатор, а плечі первинних каналів є входом і виходом фільтра. При цьому вільні плечі первинних каналів протилежних напрямлених відгалужувачів попарно сполучені між собою відрізками лінії передачі та гальванічними перетинками. Додатково введено містить принаймні один перемикальний діод, один електрод якого приєднаний до відрізка лінії передачі, яким сполучені між собою вільні плечі первинних каналів протилежних напрямлених відгалужувачів, а до другого електрода підключений один кінець гальванічної перетинки, другий кінець якої приєднаний до первинного каналу одного з протилежних напрямлених відгалужувачів, та ланцюг живлення. UA 104199 U (54) МІКРОСМУГОВИЙ НАПРЯМЛЕНИЙ ФІЛЬТР БІЖУЧОЇ ХВИЛІ UA 104199 U UA 104199 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до радіотехніки і може бути використана у мікроелектронних пристроях приймально-передавальних систем НВЧ з імпульсною модуляцією як перемикача та для захисту високочутливого приймача. Радіотехнічні системи з імпульсною модуляцією - радіолокаційні або автономні інформаційні - містять канали передавача та приймача, які працюють через одну спільну антену. При цьому робочий режим системи: приймання або передавання сигналів - забезпечує антенний перемикач. Відомий радіолокатор (патент РФ № 2083995, МПК G01S13/42, опубл. 24.10.1997 p.) містить приймальний канал, до складу якого (від антени) входять антенний перемикач, смуговий фільтр та високочутливий приймач. А для забезпечення максимального узгодження НВЧ тракту в більшості реалізацій включено невзаємний прилад - вентиль. Антенний перемикач в момент випромінювання сигналу передавачем відключає приймальний канал, захищаючи високочутливий приймач від руйнування. Суттєвим недоліком такого приймального каналу є те, що він надто складний як конструктивно, так і в налагоджуванні. Крім цього його практично неможливо інтегрувати з метою зменшення габаритів. Саме тому його застосування не є ефективним. Відомий також мікросмуговий напрямлений фільтр біжучої хвилі (а.с. СССР № 1406668, кл. H01P1/203, опубл. 30.06.1988 p.), що містить чотири напрямлені відгалужувачі на зв'язаних лініях, вторинні канали яких за допомогою відрізків лінії передачі об'єднані в замкнутий кільцевий резонатор, а плечі первинних каналів є входом і виходом фільтра, при цьому вільні плечі первинних каналів протилежних напрямлених відгалужувачів попарно сполучені між собою відрізками лінії передачі та гальванічними перетинками. У порівнянні з раніше описаним пристроєм дане технічне рішення має суттєві конструктивно-технологічні переваги - мікросмуговий напрямлений фільтр біжучої хвилі може бути реалізований спільно з іншими пристроями в єдиному технологічному циклі і не потребує зміни його габаритів. Тому цей фільтр взятий за найближчий аналог. У фільтрі-найближчому аналогу ланцюги входу та виходів утворені первинними каналами двох протилежно розташованих напрямлених відгалужувачів, сполучених гальванічними перетинками з одним із відрізків лінії передачі, розташованими усередині замкненого кільцевого резонатора. Фільтр-найближчий аналог є напрямленим (невзаємним) пристроєм. До того ж він має два виходи - смугопропускаючий і смугозагороджувальний (режекторний). Задачею, що поставлена в основу даного технічного рішення, є реалізація в існуючих габаритах фільтра-найближчого аналога одночасно функцій перемикача каналів та невзаємного пристрою. Вирішення даної задачі досягається тим, що в мікросмуговому напрямленому фільтрі біжучої хвилі, який містить чотири напрямлені відгалужувачі на зв'язаних лініях, вторинні канали яких за допомогою відрізків мікросмугової лінії (МСЛ) об'єднані в замкнутий кільцевий резонатор, а плечі первинних каналів є входом і виходом фільтра, при цьому вільні плечі первинних каналів протилежних напрямлених відгалужувачів попарно сполучені між собою відрізками МСЛ та гальванічними перетинками, включений принаймні один перемикальний діод, один електрод якого приєднаний до відрізка лінії передачі, яким сполучені між собою вільні плечі первинних каналів протилежних напрямлених відгалужувачів, а до другого електрода підключений один кінець гальванічної перетинки, другий кінець якої приєднаний до первинного каналу одного з протилежних напрямлених відгалужувачів, та ланцюг живлення (керування) діода. Таким чином фільтр, що заявляється, отримує функцію вимикання, тобто можливості відсутності сигналу на виході фільтра в залежності від полярності керуючого сигналу на діоді, причому вимикаючий (перемикальний) діод включається безпосередньо в фізичну структуру мікросмугового напрямленого фільтра біжучої хвилі. Як було відзначено раніше, діод включається в ланцюги входу та виходів фільтра, утворені первинними каналами протилежних напрямлених відгалужувачів, сполучених гальванічними перетинками з відрізком МСЛ, розташованим усередині кільцевого резонатора. При цьому діод може бути розташований тільки на відрізках МСЛ усередині кільцевого резонатора, оскільки його розміщення на первинних каналах протилежних напрямлених відгалужувачів (в їх області зв'язку) порушить функціонування фільтра-найближчого аналога. Істотною перевагою корисної моделі, що заявляється, є реалізація названих раніше параметрів приймального каналу радіотехнічної системи з імпульсною модуляцією без будьякого збільшення габаритів фільтра-найближчого аналога і суттєвих змін його фізичної структури. 1 UA 104199 U 5 10 15 20 25 30 35 40 45 50 На кресленні приведена структура мікросмугового напрямленого фільтра біжучої хвилі з функцією вимикання сигналу на смугопропускаючому виході. Напрямлений фільтр з функцією вимикання сигналу на смугопропускаючому виході містить чотири напрямлені відгалужувачі 1, 2, 3 та 4 на зв'язаних лініях, вторинні канали яких за допомогою відрізків МСЛ 5, 6, 7 та 8 об'єднані в замкнутий кільцевий резонатор, а плечі первинних каналів є входом і виходом фільтра, при цьому вільні плечі первинних каналів протилежних напрямлених відгалужувачів 1, 2 і 3, 4 попарно сполучені між собою відрізками МСЛ 9 і 10 відповідно. При цьому первинні канали напрямлених відгалужувачів 1 і 2 та відрізок МСЛ 9 сполучаються між собою безпосередньо гальванічними перетинками 11, утворюючи відповідно ланцюг від входу фільтра до його смугозагороджувального (режекторного) виходу. Ланцюг смугопропускаючого виходу фільтра утворюється шляхом сполучення первинного каналу напрямленого відгалужувача 4 безпосередньо гальванічною перетинкою 11 з одним кінцем відрізка МСЛ 10, в той час як другий кінець відрізка МСЛ 10 з'єднаний з одним з електродів діода 12, при цьому другий електрод діода 12 сполучається за допомогою гальванічної перетинки 11 з одним кінцем первинного каналу напрямленого відгалужувача 3, в той час як другий кінець первинного каналу напрямленого відгалужувача 3 є смугопропускаючим виходом фільтра. До первинного каналу напрямленого відгалужувача 3 підключено ланцюг живлення 13, за допомогою якого можна керувати станом діода - при його опорі
