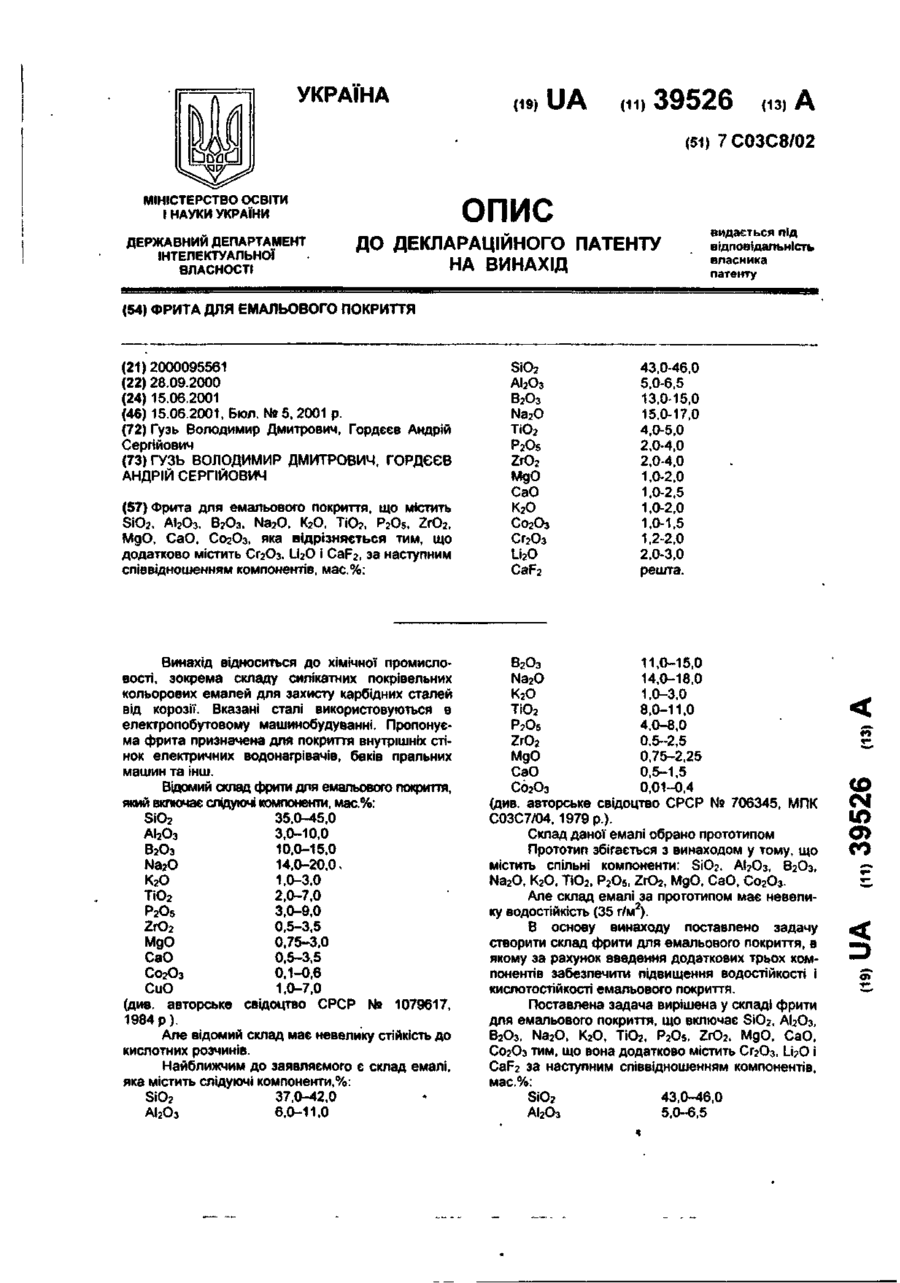

Фрита для емальового покриття

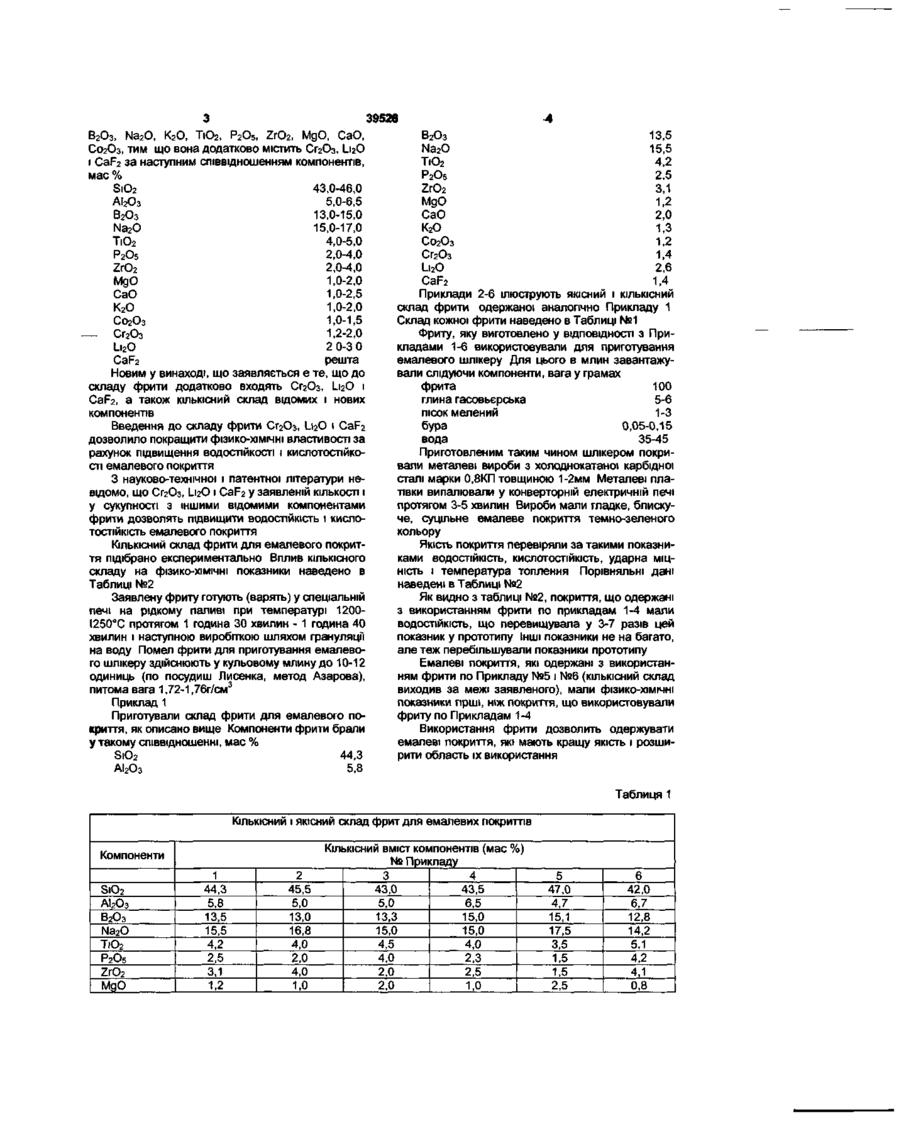

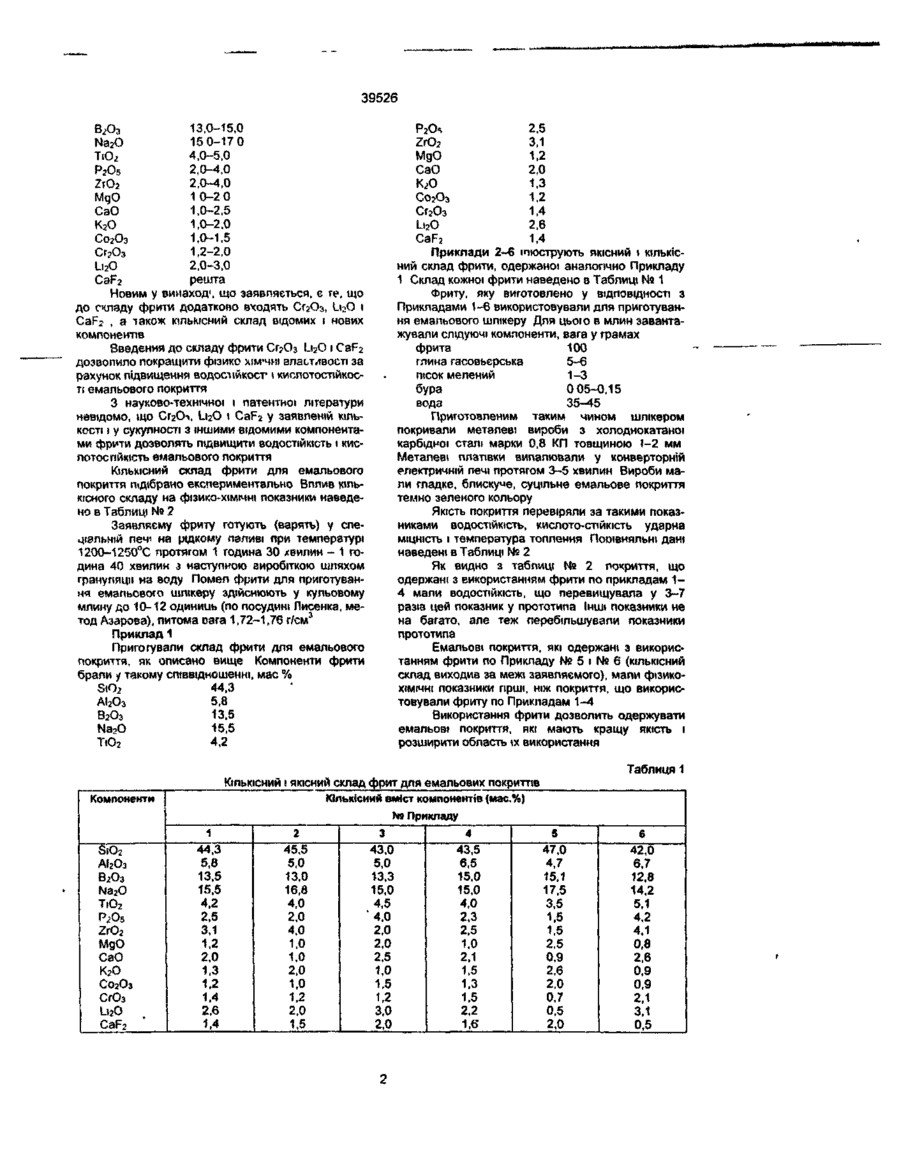

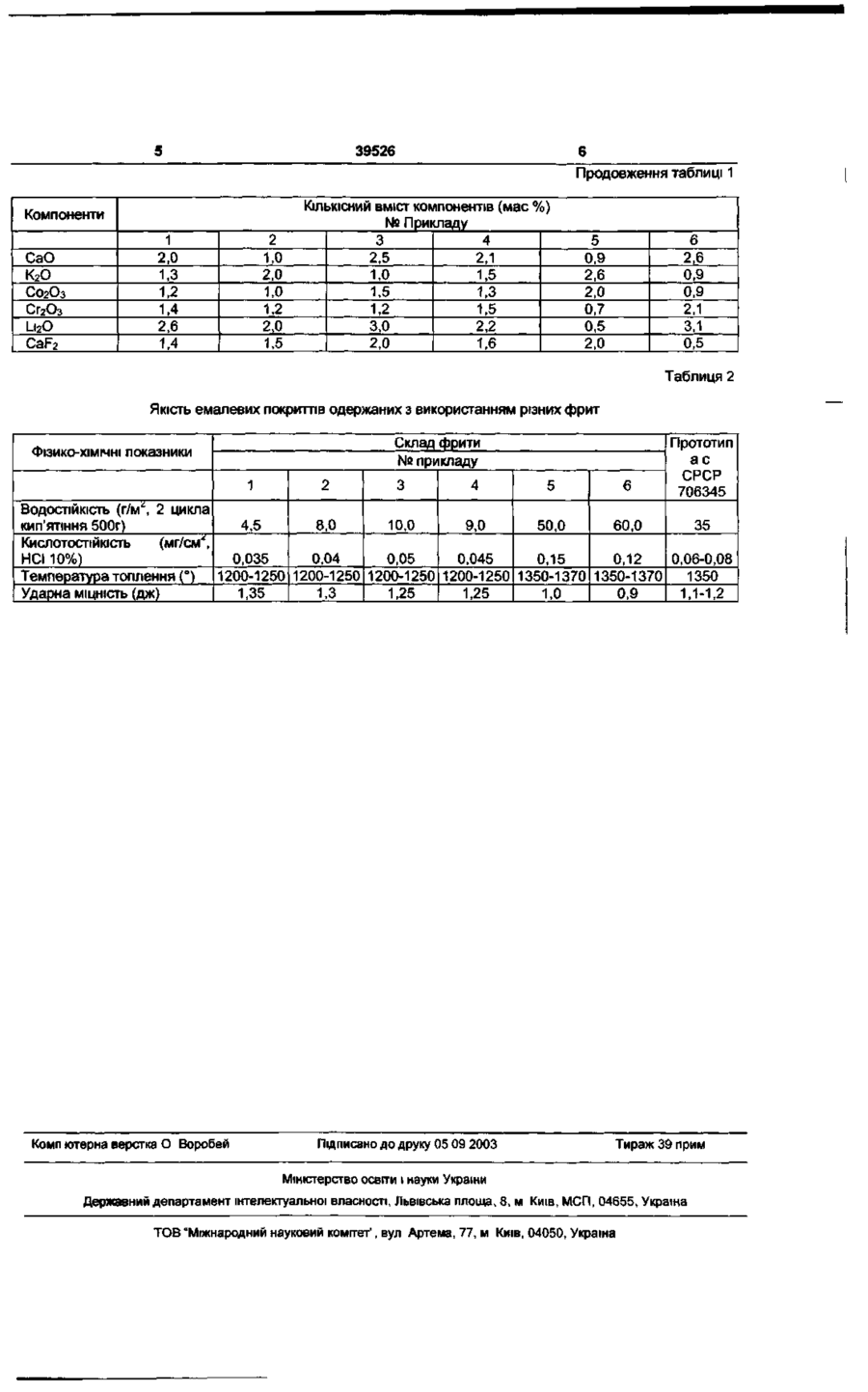

Фрита для емальового покриття, що містить SiO 2 , АІ2О3, В 2 Оз, Na 2 O, К 2 О, Т1О2, Р2О5, 2rO 2 , MgO, CaO, C02O3 яка відрізняється тим, що до датково містить СггОз, і_ігО і CaF2, за наступним співвідношенням компонентів, мас. %: SiO 2 43,0-46,0 АІ2О3 5,0-6,5 В 2 Оз 5,0-6,5 Na 2 O 5,0-6,5 ТіО 2 4,0-5,0 Р2О5 2,0-4,0 ZrO 2 2,0-4,0 MgO 1,0-2,0 CaO 1,0-2,5 K2O 1,0-2,0 C02O3 1,0-1,5 Сг 2 Оз 1,2-2,0 Li 2 O 2,0-3,0 CaF 2 решта. CM Винахід відноситься до хімічної промисловості, зокрема складу силікатних покрівельних кольорових емалей для захисту карбідних сталей від корозії. Вказані сталі використовуються в електропобутовому машинобудуванні Пропонуєма фрита призначена для покриття внутрішніх стінок електричних водонагрівачів, баків пральних машин та ін. Відомий склад фрити для емалевого покриття, який включає слідуючи компоненти, мас.%: SiO 2 35.0-45.0 АІ2О3 3.0-10,0 В2О3 10 0-15.0 №2О 14.0-20.0 К2О 1 0-3.0 ТіО 2 2 0-7.0 Р2О5 3.0-9.0 ZrO 2 0.5-3.5 MgO 0 75-3.0 CaO 0,5-3,5 CO2O3 0,1-0,6 CuO 1.0-7.0 гаїлпігтап Г.РГР Noin7Qfi17 містить слідуючи компоненти, %: SiO 2 37,0-42,0 АІ2О3 6,0-11,0 В2О3 11,0-15,0 Na 2 O 14,0-18,0 К2О 1,0-3,0 ТіО 2 8,0-11,0 Р2О5 4,0-8,0 ZrO 2 0,5-2,5 MgO .,._. - 0,75-2,25 CaO 0,5-1,5 CO2O3 0,01-0,4 (див авторське свідоцтво СРСР №706345, МПКС03С7/04, 1979р.) Склад даної емалі обрано прототипом Прототип збігається ч винаходом у тому, що містить СПІЛЬНІ компоненти SiO 2 , АЬОз, В 2 Оз, № 2 О , К 2 О, ТіО 2 , Р2О5, ZrO 2 , MgO, CaO, CO2O3. Але склад емалі за прототипом має невелику водостійкість (35г/м 2 ). В основу винаходу поставлено задачу створити склад фрітттт для емалевого покриття, в якому О со CM ю со мас.%: SiO 2 АІ 2 Оз В2О3 Na 2 O TiO 2 Р2О5 ZrO? MgO CaO К2О СогОз Сг 2 О 3 Li 2 O CaF 2 43,0-46,0 5,0-6,5 13,0-15,0 15,0-17,0 4,0-5,0 2,0-4,0 2,0-4,0 1,0-2,0 1,0-2,5 1,0-2,0 1,0-1,5 1,2-2,0 2.0-3.0 решта. Новим у винаході, що заявляється є те, що до складу фрити додатково входять СГ2О3, Li2O і CaF2, а також кількісний склад відомих і нових компонентів Введення до складу фрити Сг2Оз, Li2O і CaF2 дозволило покращити фізико-хімічні властивості за рахунок підвищення ВОДОСТІЙКОСТІ І КИСЛОТОСТІЙКОСТІ емалевого покриття З науково-технічної і патентної літератури невідомо, що СггОз, L12O і CaF2 у заявленій кількості і у сукупності з іншими відомими компонентами фрити дозволять підвищити водостійкість і кислотостійкість емалевого покриття. Кількісний склад фрити для емалевого покриття підібрано експериментально. Вплив кількісного складу на фізико-хімічні показники наведено в Таблиці №2. Заявлену фриту готують (варять) у спеціальній печі на рідкому паливі при температурі 1200І250°С протягом 1 година 30 хвилин - 1 година 40 хвилин і наступною виробіткою шляхом грануляції на воду. Помел фрити для приготування емалевого шлікеру здійснюють у кульовому млину до 10-12 одиниць (по посудиш Лисенка, метод Азарова), питома вага 1,72-1,76г/см3. Приклад 1. Приготували склад фрити для емалевого покриття, як описано вище. Компоненти фрити брали у такому співвідношенні, мас.%: SiO2 44,3 АІ2О3 5,8 Р2О5 2,5 3,1 ZrO 2 MgO 1,2 2,0 CaO 1,3 К2О 1,2 Со2Оэ 1,4 Сг 2 Оз 2,6 Li 2 O 1,4. CaF 2 Приклади 2-6 ілюструють якісний і кількісний склад фрити. одержаної аналогічно Прикладу 1. Склад кожної фрити наведено в Таблиці №1. Фриту, яку виготовлено у відповідності з Прикладами 1-6 використовували для приготування емалевого шлікеру. Для цього в млин завантажували слідуючи компоненти, вага у грамах: фрита 100 глина гасовьєрська 5-6 пісок мелений 1-3 бура 0,05-0,15 вода 35-45. Приготовленим таким чином шлікером покривали металеві вироби з холоднокатаної карбідної сталі марки 0,8КП товщиною 1-2мм. Металеві платівки випалювали у конверторній електричній печі протягом 3-5 хвилин Вироби мали гладке, блискуче, суцільне емалеве покриття темно-зеленого кольору Якість покриття перевіряли за такими показниками' ВОДОСТІЙКІСТЬ, кислотостійкість, ударна МІЦНІСТЬ І температура топлення. Порівняльні дані наведені в Таблиці №2 Як видно з таблиці №2, покриття, що одержані з використанням фрити по прикладам 1-4 мали водостійкість, що перевищувала у 3-7 разів цей показник у прототипу Інші показники не на багато, але теж перебільшували показники прототипу. Емалеві покриття, які одержані з використанням фрити по Прикладу №5 і №6 (кількісний склад виходив за межі заявленого), мали фізико-хімічні показники гірші, ніж покриття, що використовували фриту по Прикладам 1-4. Використання фрити дозволить одержувати емалеві покриття, які мають кращу якість і розширити область їх використання. СаО К2О Со 2 О 3 Сг 2 Оз І_І2О CaF 2 1 2,0 1,3 1,2 1,4 2,6 1,4 2 1,0 2,0 1,0 1,2 2,0 1,5 Якість емалевих пок| ФІЗИКО-ХІМІЧНІ показники 1 Водостійкість (Г/М^, 2 цикла 4,5 кип'ятіння 5 0 0 Г ) КИСЛОТОСТІЙКІСТЬ (МГ/СМ*1, НСІ 10%) Температура топлення (°) Ударна міцність (дж) 0,035 1200-1250 1,35 Таблиця 1 КІЛЬКІСНИЙ І ЯКІСНИЙ склад фрит для емалевих покриттів КІЛЬКІСНИЙ ВМІСТ компонентів (мас.%) Компоненти SiO 2 АІ 2 О 3 В2О3 №2О ТЮ 2 1 44,3 5,8 13,5 15,5 4,2 2 45,5 5,0 13,0 16,8 4,0 № Прикладу 3 4 43,0 43,5 5,0 6,5 13,3 15,0 15,0 15,0 4,5 4,0 5 47,0 4,7 15,1 17,5 3,5 6 42,0 6,7 12,8 14,2 5,1 Комп'ютерна верстка О. Воробей УКРАЇНА (19) UA (11) 39526 (із) С2 (51)7СОЗС8/О2 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ПАТЕНТУ НА ВИНАХІД (54) ФРИТА ДЛЯ ЕМАЛЕВОГО ПОКРИТТЯ 1 (21)2000095561 (22) 28.09.2000 (24) 15.08.2003 (46) 15.08.2003, Бюл. № 8, 2003 р. (72) Гузь Володимир Дмитрович, Гордеєв Андрій Сергійович (73) Гузь Володимир Дмитрович, Гордеєв Андрій Сергійович (56) RU 2013402, 30.05.1994 RU 2041174, 09.08.1995 US 5348915, 20.09.1994 US 4193808, 18.03.1980 (57) Фрита для емальового покриття, що містить SiO 2 , АІ 2 Оз, В2О3, Na 2 O, К 2 О, Т1О2, Р2О5, ZrO 2 , MgO, CaO, CO2O3 яка відрізняється тим, що до датково містить СггОз, ЬгО і CaF2, за наступним співвідношенням компонентів, мас. %: SiO 2 43,0-46,0 АІ2О3 5,0-6,5 В2О3 5,0-6,5 Na 2 O 5,0-6,5 Т1О2 4,0-5,0 Р2О5 2,0-4,0 ZrO 2 2,0-4,0 MgO 1,0-2,0 CaO 1,0-2,5 K2O 1,0-2,0 CO2O3 1,0-1,5 Сг 2 Оз 1,2-2,0 Li 2 O 2,0-3,0 CaF2 решта. CM Винахід відноситься до хімічної промисловості, зокрема складу силікатних покрівельних кольорових емалей для захисту карбідних сталей від корозії. Вказані сталі використовуються в електропобутовому машинобудуванні. Пропонуєма фрита призначена для покриття внутрішніх стінок електричних водонагрівачів, баків пральних машин та ін. Відомий склад фрити для емалевого покриття, який включає слідуючи компоненти, мас.%: SiO 2 35.0-45.0 АІ2О3 3.0-10,0 В2О3 10.0-15.0 Na 2 O 14.0-20.0 К2О 1.0-3.0 ТіО 2 2.0-7.0 Р2О5 3.0-9.0 ZrO 2 0.5-3.5 MgO 0.75-3.0 CaO 0,5-3,5 CO2O3 0,1-0,6 CuO 1.0-7.0 (див. авторське свідоцтво СРСР №1079617, 1984р.). Але відомий склад має невелику стійкість до кислотних розчинів. Найближчим до заявленого є склад емалі, яка містить слідуючи компоненти, %: SiO 2 37,0-42,0 АІ2О3 6,0-11,0 В2О3 11,0-15,0 Na 2 O 14,0-18,0 К2О 1,0-3,0 ТІО 2 8,0-11,0 Р2О5 4,0-8,0 ZrO 2 0,5-2,5 MgO 0,75-2,25 CaO - * "~"~* * """"" ' """"" 0,5-1,5 CO2O3 0,01-0,4 (див. авторське свідоцтво СРСР №706345, МПКС03С7/04, 1979р.) Склад даної емалі обрано прототипом Прототип збігається ч винаходом у тому, що містить спільні компоненти: SiO2, АІ2О3, В 2 Оз, Na 2 O, К 2 О, ТіО 2 , Р2О5, ZrO 2 , MgO, CaO, Co 2 O 3 . Але склад емалі за прототипом має невелику водостійкість (35г/м 2 ). В основу винаходу поставлено задачу створити склад фрітпт для емалевого покриття, в якому за рахунок введення додаткових трьох компонентів забезпечити підвищення водостійкості і кислотостійкості емалевого покриття. Поставлена задача вирішена у складі фритти для емалевого покриття, що включає SiO2, AI2O3, О со CM ю о со 39526 13,5 В 2 О 3 , Na2O, К 2 0 , Т1О2, Р2О5) ZrO2, MgO, CaO, В2Оз 15,5 CO2O3, тим що вона додатково містить СггОз, L12O Na2O і CaF2 за наступним співвідношенням компонентів, 4,2 ТіО 2 мас % 2,5 Р2О5 3,1 SiO2 43,0-46,0 ZrO 2 1,2 АІ2О3 5,0-6,5 MgO 2,0 В2Оз 13,0-15,0 CaO 1,3 Na2O 15,0-17,0 K2O 1,2 Т1О2 4,0-5,0 CO2O3 1,4 Р2О5 2,0-4,0 Сг2Оз 2,6 ZrO 2 2,0-4,0 Li2O 1,4 MgO 1,0-2,0 CaF2 CaO 1,0-2,5 Приклади 2-6 ілюструють якісний і КІЛЬКІСНИЙ K2O 1,0-2,0 склад фрити одержаної аналогічно Прикладу 1 Склад кожної фрити наведено в Таблиці №1 CO2O3 1,0-1,5 Фриту, яку виготовлено у ВІДПОВІДНОСТІ з При— Сг2Оз 1,2-2,0 кладами 1-6 використовували для приготування Li2O 2 0-3 0 емалевого шлікеру Для цього в млин завантажуCaF2 решта вали слідуючи компоненти, вага у грамах Новим у винаході, що заявляється є те, що до фрита 100 складу фрити додатково входять Сг2Оз, L12O і CaF2, а також КІЛЬКІСНИЙ склад відомих і нових глина гасовьєрська 5-6 пісок мелений 1-3 компонентів бура 0,05-0,15 Введення до складу фрити СГ2О3, Li2O і CaF 2 дозволило покращити фізико-хімічні властивості за вода 35-45 рахунок підвищення ВОДОСТІЙКОСТІ І КИСЛОТОСТІЙКОПриготовленим таким чином шлікером покриСТІ емалевого покриття вали металеві вироби з холоднокатаної карбідної сталі марки 0.8КП товщиною 1-2мм Металеві плаЗ науково-технічної і патентної літератури нетівки випалювали у конверторній електричній печі відомо, що Сг2Оз, Li2O і CaF2 у заявленій КІЛЬКОСТІ І протягом 3-5 хвилин Вироби мали гладке, блискуу сукупності з іншими відомими компонентами че, суцільне емалеве покриття темно-зеленого фрити дозволять підвищити ВОДОСТІЙКІСТЬ і КИСЛОкольору ТОСТІЙКІСТЬ емалевого покриття КІЛЬКІСНИЙ склад фрити для емалевого покритЯкість покриття перевіряли за такими показнитя підібрано експериментально Вплив КІЛЬКІСНОГО ками ВОДОСТІЙКІСТЬ, КИСЛОТОСТІЙКІСТЬ, ударна МІЦскладу на фізико-хімічні показники наведено в НІСТЬ І температура топлення Порівняльні дані Таблиці №2 наведені в Таблиці №2 Заявлену фриту готують (варять) у спеціальній Як видно з таблиці №2, покриття, що одержані печі на рідкому паливі при температурі 1200з використанням фрити по прикладам 1-4 мали І250°С протягом 1 година ЗО хвилин - 1 година 40 ВОДОСТІЙКІСТЬ, що перевищувала у 3-7 разів цей хвилин і наступною виробіткою шляхом грануляції показник у прототипу Інші показники не на багато, на воду Помел фрити для приготування емалевоале теж перебільшували показники прототипу го шлікеру здійснюють у кульовому млину до 10-12 Емалеві покриття, які одержані з використанодиниць (по посудиш Лисенка, метод Азарова), ням фрити по Прикладу №5 і №6 (КІЛЬКІСНИЙ склад 3 питома вага 1,72-1,76г/см виходив за межі заявленого), мали фізико-хімічні Приклад 1 показники гірші, ніж покриття, що використовували фриту по Прикладам 1-4 Приготували склад фрити для емалевого покриття, як описано вище Компоненти фрити брали Використання фрити дозволить одержувати у такому співвідношенні, мас % емалеві покриття, які мають кращу якість і розширити область їх використання SiO2 44,3 АІ2О3 5,8 Таблиця 1 КІЛЬКІСНИЙ І ЯКІСНИЙ склад фрит для емалевих покриттів КІЛЬКІСНИЙ ВМІСТ компонентів (мас %) Компоненти SiO 2 АІ 2 Оз В 2 Оз Na 2 O ТіО 2 Р2О5 ZrO2 MgO № Прикладу 1 44,3 5,8 13,5 15,5 4,2 2,5 3,1 1.2 2 3 4 5 6 45,5 5,0 13,0 16,8 43,0 43,5 47,0 42,0 5,0 6,5 4,7 6,7 13,3 15,0 15,0 15,0 15,1 17,5 12,8 14,2 4,0 4,5 4,0 2,0 2,0 4,0 2,3 2,5 1,0 3,5 1,5 1.5 2,5 5,1 4,2 4,1 0,8 2,0 4,0 1,0 39526 Продовження таблиці 1 КІЛЬКІСНИЙ ВМІСТ компонентів (мас %) Компоненти 1 2,0 1,3 1,2 1,4 2,6 1,4 СаО К2О Со2Оз Сг 2 О 3 Li 2 O CaF2 № Прикладу 3 4 2,5 2,1 1,0 1,5 1,5 1,3 1,2 1,5 3,0 2,2 2,0 1,6 2 1,0 2,0 1,0 1,2 2,0 1,5 6 2,6 0,9 0,9 2,1 3,1 0,5 5 0,9 2,6 2,0 0,7 0,5 2,0 Таблиця 2 Якість емалевих покриттів одержаних з використанням різних фрит Склад фрити № прикладу 1 2 3 4 5 6 Прототип ас СРСР 706345 4,5 8,0 10,0 9,0 50,0 60,0 35 ФІЗИКО-ХІМІЧНІ показники г ВОДОСТІЙКІСТЬ (гІм , 2 цикла кип'ятіння 500Г) КИСЛОТОСТІЙКІСТЬ (МГ/СМ^, НСІ 10%) Температура топлення (°) Ударна МІЦНІСТЬ (дж) 0,04 0,035 0,05 0,045 0,06-0,08 0,15 0,12 1200-1250 1200-1250 1200-1250 1200-1250 1350-1370 1350-1370 1350 1,3 1,35 1,25 1,25 0,9 1,1-1,2 1,0 Комп ютерна верстка О Воробей Підписано до друку 05 09 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна УКРАЇНА (19) UA (ID 39526 (із) А (51) 7С03С8/02 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ОПИС ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА ВИНАХІД видається під відповідальність власника патенту (54) ФРИТА ДЛЯ ЕМАЛЬОВОГО ПОКРИТТЯ (21)2000095561 (22) 28.09.2000 (24) 15.06.2001 (46) 15.06.2001, Бюл. № 5, 2001 p. (72) Гузь Володимир Дмитрович, Гордєєв Андрій Сергійович (73) ГУЗЬ ВОЛОДИМИР ДМИТРОВИЧ, ГОРДЄЄВ АНДРІЙ СЕРГІЙОВИЧ (57) Фрита для емальового покриття, що містить SiO 2 . АІ2Оз, В2Оз, Na 2 O, K2O, TiO 2 , P 2 O 5 , ZrO 2 . МдО, СаО, СогОз, яка відрізняється тим, що додатково містить Сг2Оз. Li2O і CaF 2 l за наступним співвідношенням компонентів, мас.%: Винахід відноситься до хімічної промисловості, зокрема складу силікатних покрівельних кольорових емалей для захисту карбідних сталей від корозії. Вказані сталі використовуються в електропобутовому машинобудуванні. Пропонуєма фрита призначена для покриття внутрішніх стінок електричних водонагрівачів, баків пральних машин та інш. Відомий склад фрити для емальового покриття, який включає слідуючі компоненти, мас.%: SiO 2 35,0-45,0 3,0-10,0 АІ2Оз 10,0-15,0 В2Оз Na ? O 14,0-20,0. К2О 1.0-3,0 2,0-7,0 ТіО 2 Р2О5 3,0-9,0 ZrO 2 0,5-3,5 МдО 0,75-3,0 СаО 0.5-3,5 0,1-0,6 Со2Оз CuO 1,0-7,0 (див. авторське
