Емалевий шлікер для безгрунтового покриття на поверхні сталі, у тому числі і нержавіючої

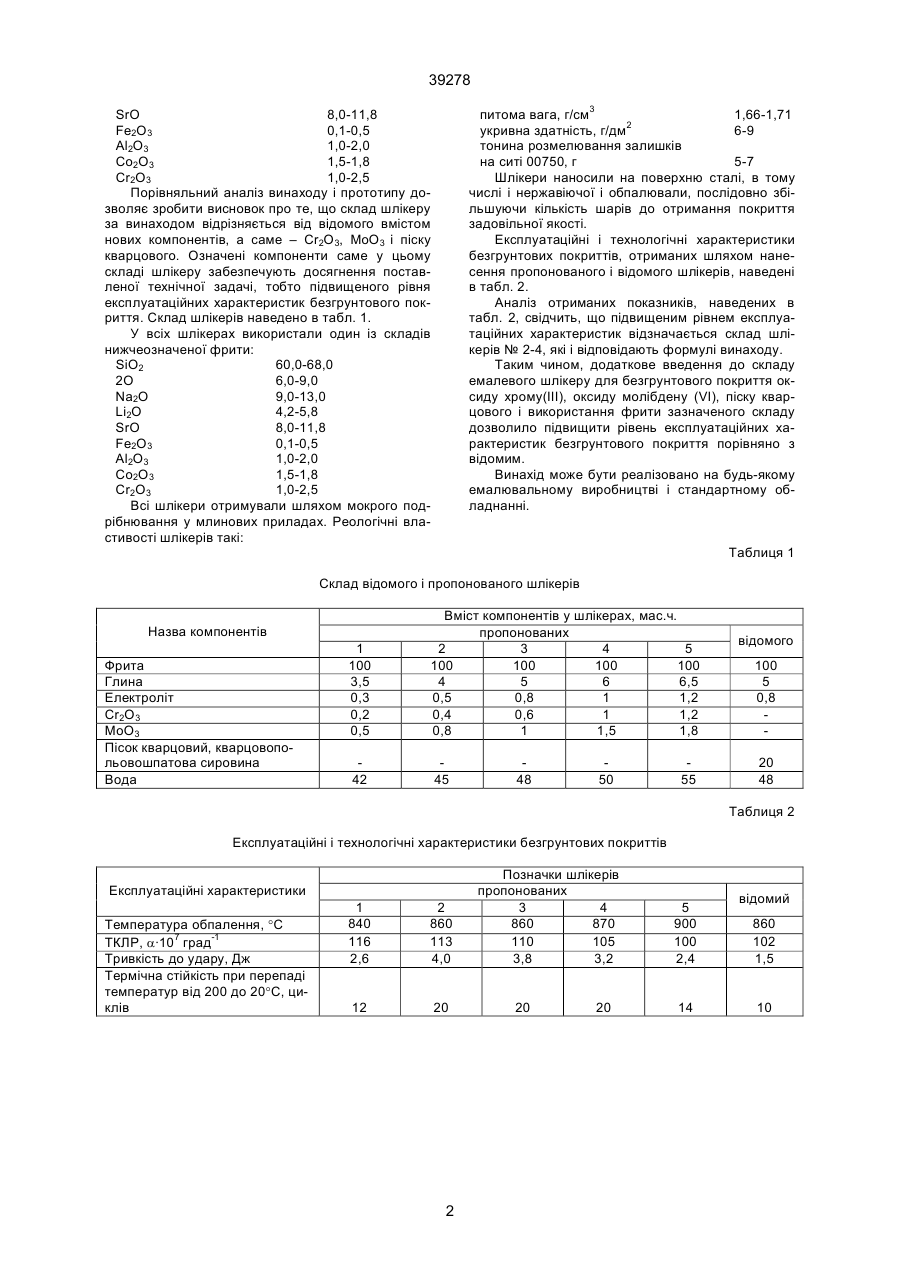

Емалевий шлікер для безгрунтового покриття на поверхні сталі, у тому числі і нержавіючої, що містить фриту, глину, електроліт і воду, який відрізняється тим, що він додатково містить оксид хрому(ІІІ), оксид молібдену(VI), пісок кварцовий при наступному співвідношенні компонентів, мас.ч: фрита 100 глина 4-6 39278 питома вага, г/см3 1,66-1,71 укривна здатність, г/дм2 6-9 тонина розмелювання залишків на ситі 00750, г 5-7 Шлікери наносили на поверхню сталі, в тому числі і нержавіючої і обпалювали, послідовно збільшуючи кількість шарів до отримання покриття задовільної якості. Експлуатаційні і технологічні характеристики безгрунтових покриттів, отриманих шляхом нанесення пропонованого і відомого шлікерів, наведені в табл. 2. Аналіз отриманих показників, наведених в табл. 2, свідчить, що підвищеним рівнем експлуатаційних характеристик відзначається склад шлікерів № 2-4, які і відповідають формулі винаходу. Таким чином, додаткове введення до складу емалевого шлікеру для безгрунтового покриття оксиду хрому(ІІІ), оксиду молібдену (VІ), піску кварцового і використання фрити зазначеного складу дозволило підвищити рівень експлуатаційних характеристик безгрунтового покриття порівняно з відомим. Винахід може бути реалізовано на будь-якому емалювальному виробництві і стандартному обладнанні. SrO 8,0-11,8 Fe2O3 0,1-0,5 Al2O3 1,0-2,0 Co2O3 1,5-1,8 Cr2O3 1,0-2,5 Порівняльний аналіз винаходу і прототипу дозволяє зробити висновок про те, що склад шлікеру за винаходом відрізняється від відомого вмістом нових компонентів, а саме – Cr2O3, MoO3 і піску кварцового. Означені компоненти саме у цьому складі шлікеру забезпечують досягнення поставленої технічної задачі, тобто підвищеного рівня експлуатаційних характеристик безгрунтового покриття. Склад шлікерів наведено в табл. 1. У всіх шлікерах використали один із складів нижчеозначеної фрити: SiO2 60,0-68,0 2O 6,0-9,0 Na2O 9,0-13,0 Li2O 4,2-5,8 SrO 8,0-11,8 Fe2O3 0,1-0,5 Al2O3 1,0-2,0 Co2O3 1,5-1,8 Cr2O3 1,0-2,5 Всі шлікери отримували шляхом мокрого подрібнювання у млинових приладах. Реологічні властивості шлікерів такі: Таблиця 1 Склад відомого і пропонованого шлікерів 1 100 3,5 0,3 0,2 0,5 Вміст компонентів у шлікерах, мас.ч. пропонованих 2 3 4 5 100 100 100 100 4 5 6 6,5 0,5 0,8 1 1,2 0,4 0,6 1 1,2 0,8 1 1,5 1,8 42 45 Назва компонентів Фрита Глина Електроліт Cr2O3 MoO3 Пісок кварцовий, кварцовопольовошпатова сировина Вода 48 50 55 відомого 100 5 0,8 20 48 Таблиця 2 Експлуатаційні і технологічні характеристики безгрунтових покриттів Експлуатаційні характеристики Температура обпалення, °С ТКЛР, a·107 град-1 Тривкість до удару, Дж Термічна стійкість при перепаді температур від 200 до 20°С, циклів 1 840 116 2,6 2 860 113 4,0 12 20 2 Позначки шлікерів пропонованих 3 4 860 870 110 105 3,8 3,2 20 20 5 900 100 2,4 14 відомий 860 102 1,5 10 39278 __________________________________________________________ ДП “Український інститут промислової власності (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
