Автономний пересувний радіатор (варіанти) і спосіб його виготовлення

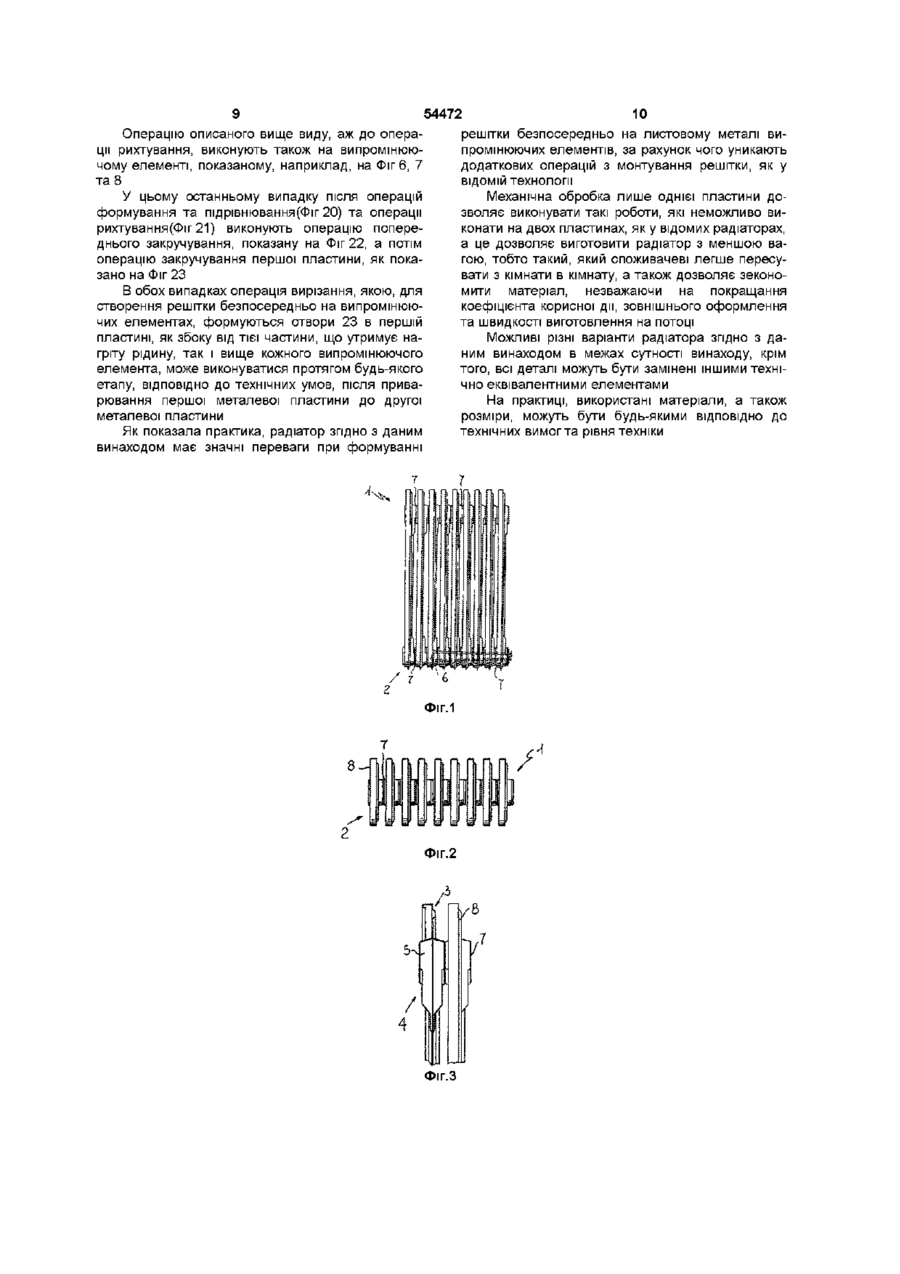

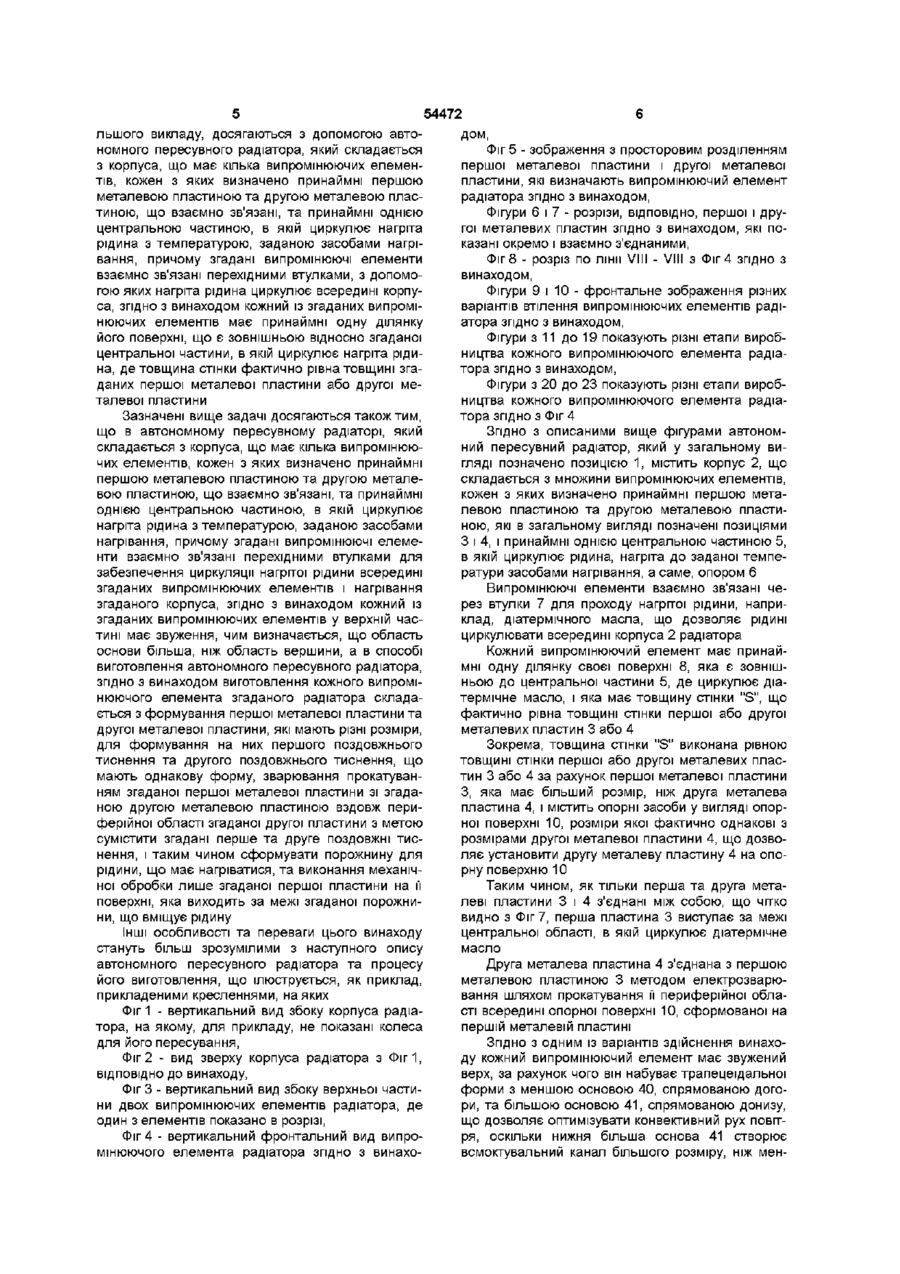

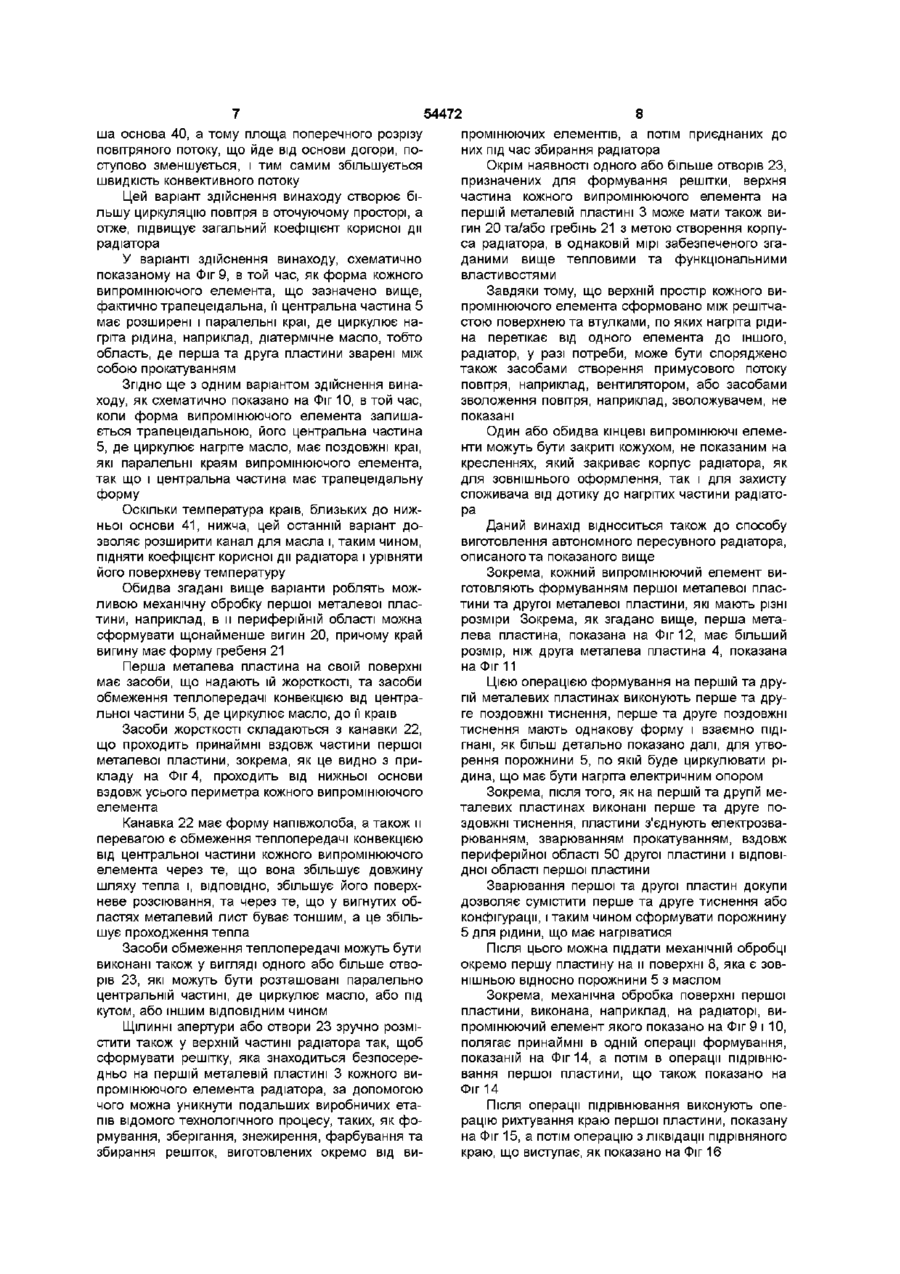

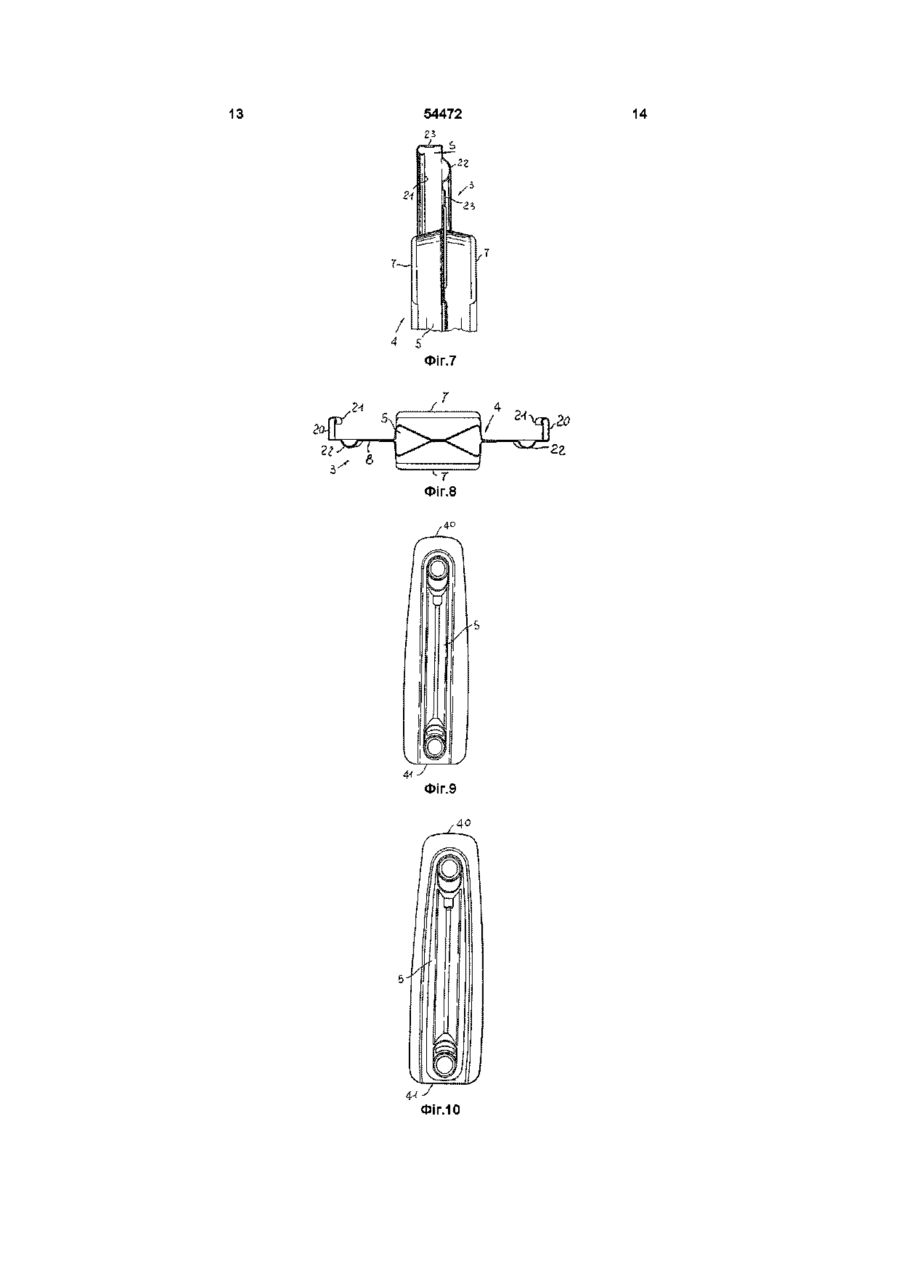

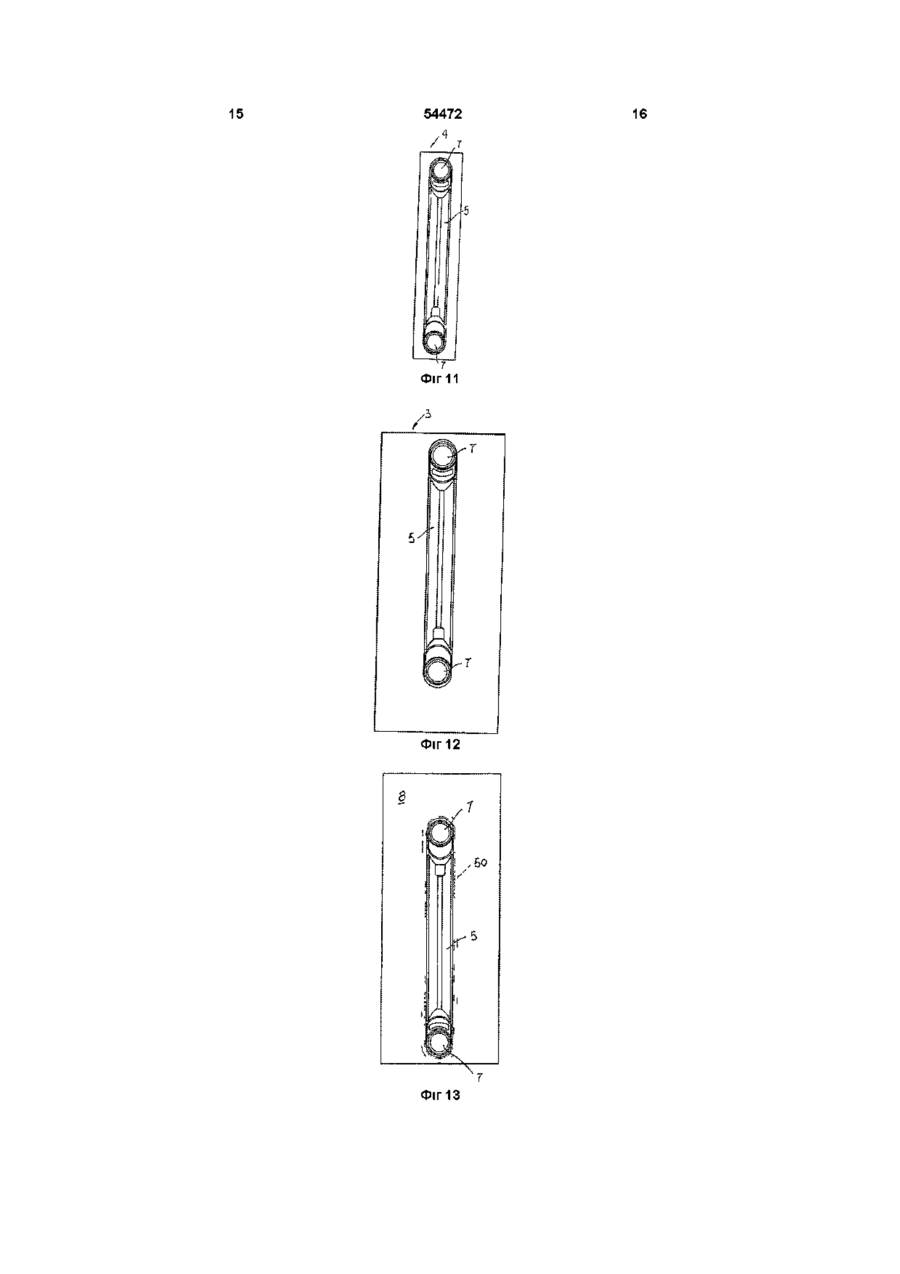

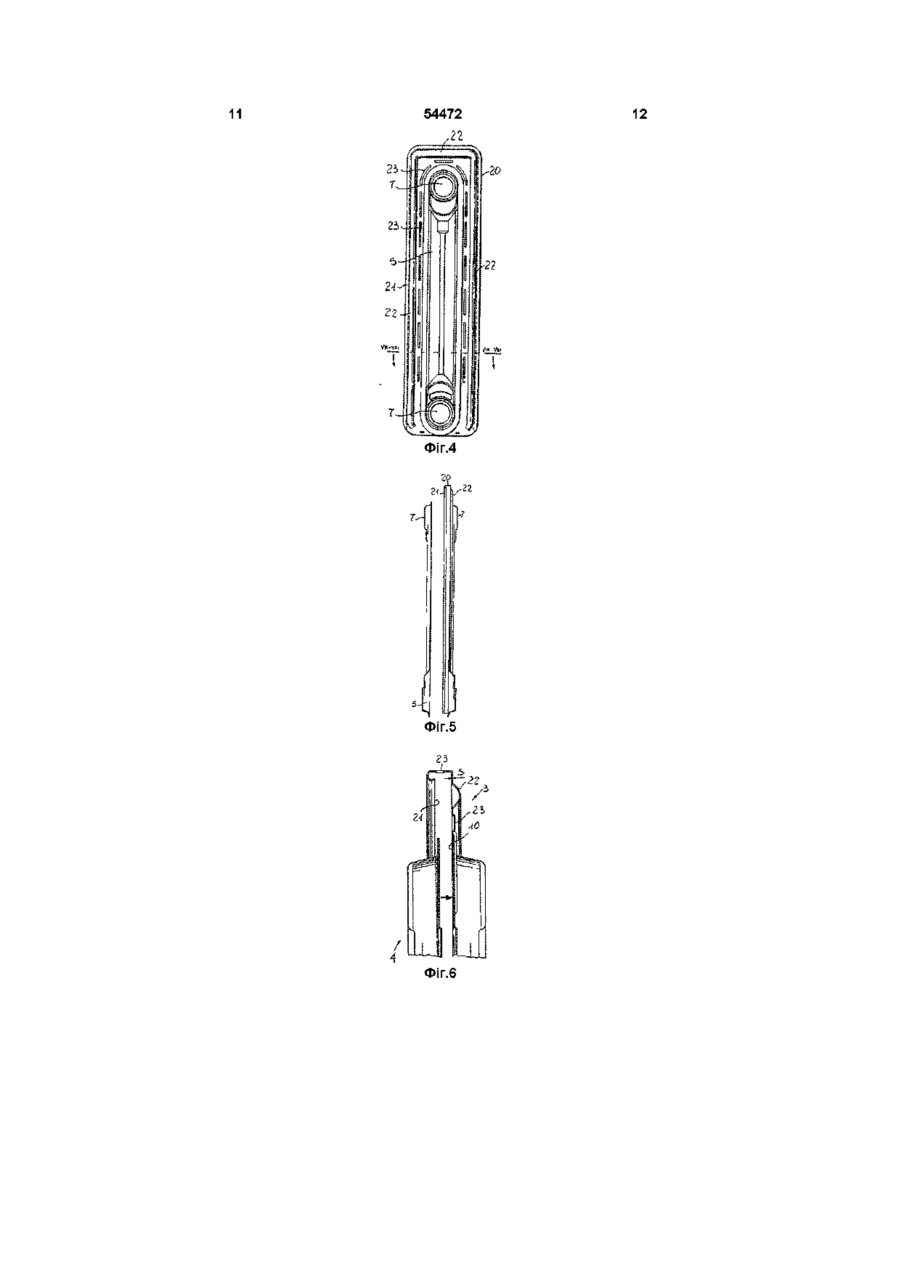

1 Автономний пересувний радіатор, який складається з корпуса (2), що має кілька випромінюючих елементів, кожен з яких визначено принаймні першою металевою пластиною (3) та другою металевою пластиною (4), що взаємно зв'язані, та принаймні однією центральною частиною (5), в якій циркулює нагріта рідина з температурою, заданою засобами нагрівання (6), причому згадані випромінюючі елементи взаємно зв'язані перехідними втулками (7) для забезпечення циркуляції цієї нагрітої рідини всередині згаданого корпуса, який відрізняється тим, що кожний із згаданих випромінюючих елементів має принаймні одну ділянку його поверхні (8), що є зовнішньою відносно згаданої центральної частини, в якій циркулює нагріта рідина, де товщина стінки (S) фактично рівна товщині згаданих першої металевої пластини (3) або другої металевої пластини (4) 2 Радіатор за п 1 , який відрізняється тим, що згадана перша металева пластина (3) має більші розміри, ніж розміри згаданої другої металевої пластини (4) 3 Радіатор за будь-яким з попередніх пунктів, який відрізняється тим, що згадана перша пластина (3) має опорні засоби (10) для згаданої другої металевої пластини (4) 4 Радіатор за будь-яким з попередніх пунктів, який відрізняється тим, що опорні засоби містять опорну поверхню (10), розміри якої фактично однакові з розмірами згаданої другої металевої пластини (4) 5 Радіатор за будь-яким з попередніх пунктів, який відрізняється тим, що згадана перша пластина (3) виступає вздовж серединної області згаданої центральної частини, по якій циркулює нагріта рідина 6 Радіатор за будь-яким з попередніх пунктів, який відрізняється тим, що згадана перша пластина (3) та згадана друга пластина (4) з'єднані між собою зварюванням вздовж периферійної області згаданої опорної поверхні (10) 7 Автономний пересувний радіатор, який складається з корпуса, що має кілька випромінюючих елементів, кожен з яких визначено принаймні першою металевою пластиною (3) та другою металевою пластиною (4), що взаємно зв'язані, та принаймні однією центральною частиною (5), в якій циркулює нагріта рідина з температурою, заданою засобами нагрівання (6), причому згадані випромінюючі елементи взаємно зв'язані перехідними втулками (7) для забезпечення циркуляції цієї нагрітої рідини всередині згаданих випромінюючих елементів і нагрівання згаданого корпуса, який відрізняється тим, що кожний із згаданих випромінюючих елементів у верхній частині має звуження, чим визначається, що область основи (41) більша, ніж область вершини (40) 8 Радіатор за п 7, який відрізняється тим, що згадана центральна частина (5), де циркулює згадана нагріта рідина, має звужений верх, чим визначається, що область основи (41) більша, ніж область вершини (40) 9 Радіатор за пп 7 - 8, який відрізняється тим, що відстань від краю згаданого випромінюючого елемента до згаданої центральної частини (5) незмінна 10 Радіатор за пп 7 - 9, який відрізняється тим, що згадана перша пластина (3) має щонайменше вигин (20) в и периферійній області 11 Радіатор за пп 7-10, який відрізняється тим, що згаданий вигин (20) має край у вигляді гребеня (21) 12 Радіатор за пп 7 - 11, який відрізняється тим, що згадана перша пластина (3) має на своїй поверхні засоби жорсткості (22) та засоби обмеження теплопередачі (22, 23) конвекцією від згаданої центральної частини (5) до згаданого краю 13 Радіатор за пп 7 - 12, який відрізняється тим, що згадані засоби жорсткості складаються з канавки (22), що проходить принаймні вздовж частини згаданої першої металевої пластини (3) 14 Радіатор за пп 7 - 13, який відрізняється тим, що згадані засоби обмеження теплопередачі конвекцією від згаданої центральної частини до згаданого краю визначаються згаданою канавкою (22) О ю 54472 15 Радіатор за пп 7 -14, який відрізняється тим, що згадані засоби обмеження теплопередачі конвекцією від згаданої центральної частини до згаданого краю містять множину отворів (23) 16 Радіатор за пп 7 -15, який відрізняється тим, що згадані щонайменше один вигин (20) та/або гребінь (21), та/або канавка (22), та/або отвори (23) виконані також у верхній частині кожного із згаданих випромінюючих елементів з метою формування решітки 17 Радіатор за пп 7 -16, який відрізняється тим, що він містить засоби створення примусового потоку повітря 18 Радіатор за пп 7 - 17, який відрізняється тим, що він містить засоби зволоження повітря 19 Спосіб виготовлення автономного пересувного радіатора, який відрізняється тим, що виготовлення кожного випромінюючого елемента згаданого радіатора складається з формування першої металевої пластини та другої металевої пластини, які мають різні розміри, для формування на них першого поздовжнього тиснення та другого поздовжнього тиснення, що мають однакову форму, зварювання прокатуванням згаданої першої металевої пластини зі згаданою другою металевою пластиною вздовж периферійної області згаданої другої пластини з метою сумістити згадані перше та друге поздовжні тиснення, і таким чином сформувати порожнину для рідини, що має нагріватися, та виконання механічної обробки лише згаданої першої пластини на її поверхні, яка виходить за межі згаданої порожнини, що вміщує рідину 20 Спосіб за п 19, який відрізняється тим, що механічна обробка поверхні згаданої першої пластини складається з виконання принаймні формування та підрівнювання цієї пластини 21 Спосіб за пп 19 - 20, який відрізняється тим, згадана механічна обробка включає принаймні одну операцію рихтування і ліквідації підрівняного краю, що виступає, згаданої першої пластини 22 Спосіб за пп 19 - 21, який відрізняється тим, що механічна обробка включає після згаданої операції рихтування принаймні одну операцію попереднього закручування, після чого йде операція закручування згаданої першої пластини 23 Спосіб за пп 19 - 22, який відрізняється тим, що він включає принаймні одну операцію вирізання для формування одного або більше отворів у згаданій першій пластині на тій частині її поверхні, що виходить за межі згаданої порожнини з рідиною Даний винахід відноситься до автономного пересувного радіатора та способу виготовлення такого радіатора Відомо кілька видів автономних пересувних радіаторів, в яких діатермічне масло, що циркулює, нагрівається електричним опором, установленим в корпусі радіатора Ці радіатори з діатермічним маслом зазвичай мають кілька випромінюючих елементів, які гідравлічно взаємно зв'язані між собою з допомогою верхніх і нижніх втулок Кожен випромінюючий елемент складається з першої металевої пластини та другої металевої пластини, які взаємно зв'язані з метою утворення центральної частини, де циркулює діатермічне масло В кожному випромінюючому елементі поверхня, що знаходиться зовні центральної частини, по якій циркулює масло, може мати складки та/або канали та/або отвори в подвійному металевому листі, який утворено взаємним з'єднанням першої та другої пластин Ці складки та/або канали та/або отвори сприяють зменшенню теплопереносу від центральної частини до периферії кожного випромінюючого елемента виробництва Крім того, недоліком описаних вище відомих радіаторів є те, що вони важкі, а це спричинює високу вартість їх перевезення і складає незручності для кінцевого споживача, коли той пересуває радіатор по кімнаті Задачею даного винаходу є усунення згаданих недоліків відомих радіаторів, які заповнені діатермічним маслом Головною задачею винаходу є створення автономного пересувного радіатора та процесу його виготовлення, які забезпечили б значну економію матеріалів при виготовленні радіатора, і тим самим знизили б його вагу та полегшили споживачеві поводження з ним Ще однією задачею винаходу є створення автономного пересувного радіатора та процесу його виготовлення, які дозволили б створити решітку безпосередньо на верхній частині випромінюючих елементів корпуса радіатора, що усунуло б додаткові етапи виробництва і зменшило б виробничі витрати, а отже, роздрібну ціну радіатора Ще однією задачею винаходу є створення автономного пересувного радіатора та процесу його виготовлення, які забезпечили б більшу конвекцію і тим самим збільшили б теплообмін при тій же потужності, що і у відомих радіаторів Ще однією задачею винаходу є створення автономного пересувного радіатора та процесу його виготовлення, які забезпечили б більшу циркуляцію оточуючого повітря, а ВІДПОВІДНО, зменшили час, необхідний для нагрівання кімнати, і покращили сумарний коефіцієнт корисної дії Зазначена вище задача, а також ІНШІ задачі винаходу, які стануть більш зрозумілими з пода Таким чином, периферійні поверхні радіатора мають нижчу температуру, ніж температура нагрітого масла, що циркулює в центральній частині Незважаючи на гарну роботу радіаторів цього типу, витрати на їх виробництво досить високі, а ВІДПОВІДНО, висока і роздрібна ціна Дійсно, забезпечення корпуса радіатора оточуючою решіткою вимагає виконання додаткових робіт по формуванню, зберіганню, знежиренню, фарбуванню та збиранню решітки, а отже, збільшуються витрати на матеріали та додаткові етапи 54472 льшого викладу, досягаються з допомогою автономного пересувного радіатора, який складається з корпуса, що має кілька випромінюючих елементів, кожен з яких визначено принаймні першою металевою пластиною та другою металевою пластиною, що взаємно зв'язані, та принаймні однією центральною частиною, в якій циркулює нагріта рідина з температурою, заданою засобами нагрівання, причому згадані випромінюючі елементи взаємно зв'язані перехідними втулками, з допомогою яких нагріта рідина циркулює всередині корпуса, згідно з винаходом кожний із згаданих випромінюючих елементів має принаймні одну ділянку його поверхні, що є зовнішньою відносно згаданої центральної частини, в якій циркулює нагріта рідина, де товщина стінки фактично рівна товщині згаданих першої металевої пластини або другої металевої пластини Зазначені вище задачі досягаються також тим, що в автономному пересувному радіаторі, який складається з корпуса, що має кілька випромінюючих елементів, кожен з яких визначено принаймні першою металевою пластиною та другою металевою пластиною, що взаємно зв'язані, та принаймні однією центральною частиною, в якій циркулює нагріта рідина з температурою, заданою засобами нагрівання, причому згадані випромінюючі елементи взаємно зв'язані перехідними втулками для забезпечення циркуляції нагрітої рідини всередині згаданих випромінюючих елементів і нагрівання згаданого корпуса, згідно з винаходом кожний із згаданих випромінюючих елементів у верхній частині має звуження, чим визначається, що область основи більша, ніж область вершини, а в способі виготовлення автономного пересувного радіатора, згідно з винаходом виготовлення кожного випромінюючого елемента згаданого радіатора складається з формування першої металевої пластини та другої металевої пластини, які мають різні розміри, для формування на них першого поздовжнього тиснення та другого поздовжнього тиснення, що мають однакову форму, зварювання прокатуванням згаданої першої металевої пластини зі згаданою другою металевою пластиною вздовж периферійної області згаданої другої пластини з метою сумістити згадані перше та друге поздовжні тиснення, і таким чином сформувати порожнину для рідини, що має нагріватися, та виконання механічної обробки лише згаданої першої пластини на її поверхні, яка виходить за межі згаданої порожнини, що вміщує рідину Інші особливості та переваги цього винаходу стануть більш зрозумілими з наступного опису автономного пересувного радіатора та процесу його виготовлення, що ілюструється, як приклад, прикладеними кресленнями, на яких Фіг 1 - вертикальний вид збоку корпуса радіатора, на якому, для прикладу, не показані колеса для його пересування, Фіг 2 - вид зверху корпуса радіатора з Ф і г 1 , ВІДПОВІДНО до винаходу, Фіг 3 - вертикальний вид збоку верхньої частини двох випромінюючих елементів радіатора, де один з елементів показано в розрізі, Фіг 4 - вертикальний фронтальний вид випромінюючого елемента радіатора згідно з винахо дом, Фіг 5 - зображення з просторовим розділенням першої металевої пластини і другої металевої пластини, які визначають випромінюючий елемент радіатора згідно з винаходом, Фігури 6 і 7 - розрізи, ВІДПОВІДНО, першої і другої металевих пластин згідно з винаходом, які показані окремо і взаємно з'єднаними, Фіг 8 - розріз по лінії VIII - VIII з Фіг 4 згідно з винаходом, Фігури 9 і 10 - фронтальне зображення різних варіантів втілення випромінюючих елементів радіатора згідно з винаходом, Фігури з 11 до 19 показують різні етапи виробництва кожного випромінюючого елемента радіатора згідно з винаходом, Фігури з 20 до 23 показують різні етапи виробництва кожного випромінюючого елемента радіатора згідно з Фіг 4 Згідно З описаними вище фігурами автономний пересувний радіатор, який у загальному вигляді позначено позицією 1, містить корпус 2, що складається з множини випромінюючих елементів, кожен з яких визначено принаймні першою металевою пластиною та другою металевою пластиною, які в загальному вигляді позначені позиціями З і 4, і принаймні однією центральною частиною 5, в якій циркулює рідина, нагріта до заданої температури засобами нагрівання, а саме, опором 6 Випромінюючі елементи взаємно зв'язані через втулки 7 для проходу нагрітої рідини, наприклад, діатермічного масла, що дозволяє рідині циркулювати всередині корпуса 2 радіатора Кожний випромінюючий елемент має принаймні одну ділянку своєї поверхні 8, яка є зовнішньою до центральної частини 5, де циркулює діатермічне масло, і яка має товщину стінки "S", що фактично рівна товщині стінки першої або другої металевих пластин 3 або 4 Зокрема, товщина стінки "S" виконана рівною товщині стінки першої або другої металевих пластин 3 або 4 за рахунок першої металевої пластини З, яка має більший розмір, ніж друга металева пластина 4, і містить опорні засоби у вигляді опорної поверхні 10, розміри якої фактично однакові з розмірами другої металевої пластини 4, що дозволяє установити другу металеву пластину 4 на опорну поверхню 10 Таким чином, як тільки перша та друга металеві пластини 3 і 4 з'єднані між собою, що чітко видно з Фіг 7, перша пластина 3 виступає за межі центральної області, в якій циркулює діатермічне масло Друга металева пластина 4 з'єднана з першою металевою пластиною 3 методом електрозварювання шляхом прокатування її периферійної області всередині опорної поверхні 10, сформованої на першій металевій пластині Згідно З ОДНИМ ІЗ варіантів здійснення винаходу кожний випромінюючий елемент має звужений верх, за рахунок чого він набуває трапецеїдальної форми з меншою основою 40, спрямованою догори, та більшою основою 41, спрямованою донизу, що дозволяє оптимізувати конвективний рух повітря, оскільки нижня більша основа 41 створює всмоктувальний канал більшого розміру, ніж мен 54472 ша основа 40, а тому площа поперечного розрізу повітряного потоку, що йде від основи догори, поступово зменшується, і тим самим збільшується швидкість конвективного потоку Цей варіант здійснення винаходу створює більшу циркуляцію повітря в оточуючому просторі, а отже, підвищує загальний коефіцієнт корисної дії радіатора У варіанті здійснення винаходу, схематично показаному на Фіг 9, в той час, як форма кожного випромінюючого елемента, що зазначено вище, фактично трапецеїдальна, її центральна частина 5 має розширені і паралельні краї, де циркулює нагріта рідина, наприклад, діатермічне масло, тобто область, де перша та друга пластини зварені між собою прокатуванням Згідно ще з одним варіантом здійснення винаходу, як схематично показано на Фіг 10, в той час, коли форма випромінюючого елемента залишається трапецеїдальною, його центральна частина 5, де циркулює нагріте масло, має поздовжні краї, які паралельні краям випромінюючого елемента, так що і центральна частина має трапецеїдальну форму Оскільки температура країв, близьких до нижньої основи 41, нижча, цей останній варіант дозволяє розширити канал для масла і, таким чином, підняти коефіцієнт корисної дії радіатора і урівняти його поверхневу температуру Обидва згадані вище варіанти роблять можливою механічну обробку першої металевої пластини, наприклад, в и периферійній області можна сформувати щонайменше вигин 20, причому край вигину має форму гребеня 21 Перша металева пластина на своїй поверхні має засоби, що надають їй жорсткості, та засоби обмеження теплопередачі конвекцією від центральної частини 5, де циркулює масло, до її країв Засоби жорсткості складаються з канавки 22, що проходить принаймні вздовж частини першої металевої пластини, зокрема, як це видно з прикладу на Фіг 4, проходить від нижньої основи вздовж усього периметра кожного випромінюючого елемента Канавка 22 має форму напівжолоба, а також и перевагою є обмеження теплопередачі конвекцією від центральної частини кожного випромінюючого елемента через те, що вона збільшує довжину шляху тепла і, ВІДПОВІДНО, збільшує його поверхневе розсіювання, та через те, що у вигнутих областях металевий лист буває тоншим, а це збільшує проходження тепла Засоби обмеження теплопередачі можуть бути виконані також у вигляді одного або більше отворів 23, які можуть бути розташовані паралельно центральній частині, де циркулює масло, або під кутом, або іншим ВІДПОВІДНИМ ЧИНОМ ЩІЛИННІ апертури або отвори 23 зручно розмістити також у верхній частині радіатора так, щоб сформувати решітку, яка знаходиться безпосередньо на першій металевій пластині 3 кожного випромінюючого елемента радіатора, за допомогою чого можна уникнути подальших виробничих етапів відомого технологічного процесу, таких, як формування, зберігання, знежирення, фарбування та збирання решіток, виготовлених окремо від ви 8 промінюючих елементів, а потім приєднаних до них під час збирання радіатора Окрім наявності одного або більше отворів 23, призначених для формування решітки, верхня частина кожного випромінюючого елемента на першій металевій пластині 3 може мати також вигин 20 та/або гребінь 21 з метою створення корпуса радіатора, в однаковій мірі забезпеченого згаданими вище тепловими та функціональними властивостями Завдяки тому, що верхній простір кожного випромінюючого елемента сформовано між решітчастою поверхнею та втулками, по яких нагріта рідина перетікає від одного елемента до іншого, радіатор, у разі потреби, може бути споряджено також засобами створення примусового потоку повітря, наприклад, вентилятором, або засобами зволоження повітря, наприклад, зволожувачем, не показані Один або обидва кінцеві випромінюючі елементи можуть бути закриті кожухом, не показаним на кресленнях, який закриває корпус радіатора, як для зовнішнього оформлення, так і для захисту споживача від дотику до нагрітих частини радіатора Даний винахід відноситься також до способу виготовлення автономного пересувного радіатора, описаного та показаного вище Зокрема, кожний випромінюючий елемент виготовляють формуванням першої металевої пластини та другої металевої пластини, які мають різні розміри Зокрема, як згадано вище, перша металева пластина, показана на Фіг 12, має більший розмір, ніж друга металева пластина 4, показана на Фіг 11 Цією операцією формування на першій та другій металевих пластинах виконують перше та друге поздовжні тиснення, перше та друге поздовжні тиснення мають однакову форму і взаємно підігнані, як більш детально показано далі, для утворення порожнини 5, по якій буде циркулювати рідина, що має бути нагріта електричним опором Зокрема, після того, як на першій та другій металевих пластинах виконані перше та друге поздовжні тиснення, пластини з'єднують електрозварюванням, зварюванням прокатуванням, вздовж периферійної області 50 другої пластини і відповідної області першої пластини Зварювання першої та другої пластин докупи дозволяє сумістити перше та друге тиснення або конфігурації, і таким чином сформувати порожнину 5 для рідини, що має нагріватися Після ЦЬОГО можна піддати механічній обробці окремо першу пластину на и поверхні 8, яка є зовнішньою відносно порожнини 5 з маслом Зокрема, механічна обробка поверхні першої пластини, виконана, наприклад, на радіаторі, випромінюючий елемент якого показано на Фіг 9 і 10, полягає принаймні в одній операції формування, показаній на Фіг 14, а потім в операції підрівнювання першої пластини, що також показано на Фіг 14 Після операції підрівнювання виконують операцію рихтування краю першої пластини, показану на Фіг 15, а потім операцію з ліквідації підрівняного краю, що виступає, як показано на Фіг 16 54472 10 решітки безпосередньо на листовому металі випромінюючих елементів, за рахунок чого уникають додаткових операцій з монтування решітки, як у Операцію описаного вище виду, аж до операції рихтування, виконують також на випромінюючому елементі, показаному, наприклад, на Фіг 6, 7 та 8 У цьому останньому випадку після операцій формування та підрівнювання(Фіг 20) та операції рихтування(Фіг 21) виконують операцію попереднього закручування, показану на Фіг 22, а потім операцію закручування першої пластини, як показано на Фіг 23 В обох випадках операція вирізання, якою, для створення решітки безпосередньо на випромінюючих елементах, формуються отвори 23 в першій пластині, як збоку від тієї частини, що утримує нагріту рідину, так і вище кожного випромінюючого елемента, може виконуватися протягом будь-якого етапу, ВІДПОВІДНО до технічних умов, після приварювання першої металевої пластини до другої металевої пластини Як показала практика, радіатор згідно з даним винаходом має значні переваги при формуванні ВІДОМІЙ технології Механічна обробка лише однієї пластини дозволяє виконувати такі роботи, які неможливо виконати на двох пластинах, як у відомих радіаторах, а це дозволяє виготовити радіатор з меншою вагою, тобто такий, який споживачеві легше пересувати з кімнати в кімнату, а також дозволяє зекономити матеріал, незважаючи на покращання коефіцієнта корисної дії, зовнішнього оформлення та швидкості виготовлення на потоці Можливі різні варіанти радіатора згідно з даним винаходом в межах сутності винаходу, крім того, всі деталі можуть бути замінені іншими технічно еквівалентними елементами На практиці, використані матеріали, а також розміри, можуть бути будь-якими ВІДПОВІДНО до технічних вимог та рівня техніки Фіг.1 Фіг.З 11 12 -20 23 гг Фіг.6 54472 13 14 s гг 2-і Фіг.7 ,7 г, 2-ї гг Фіг.9 40 44 Фіг.Ю 15 16 Фіг 12 Фіг 13 17 54472 Фіг.14 Фіг.15 ФІГ.16 18 19 20 Фіг.17 Фіг.18 Фіг.19 Фіг.21 •£i Фіг.22 Zo Фіг.23 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
