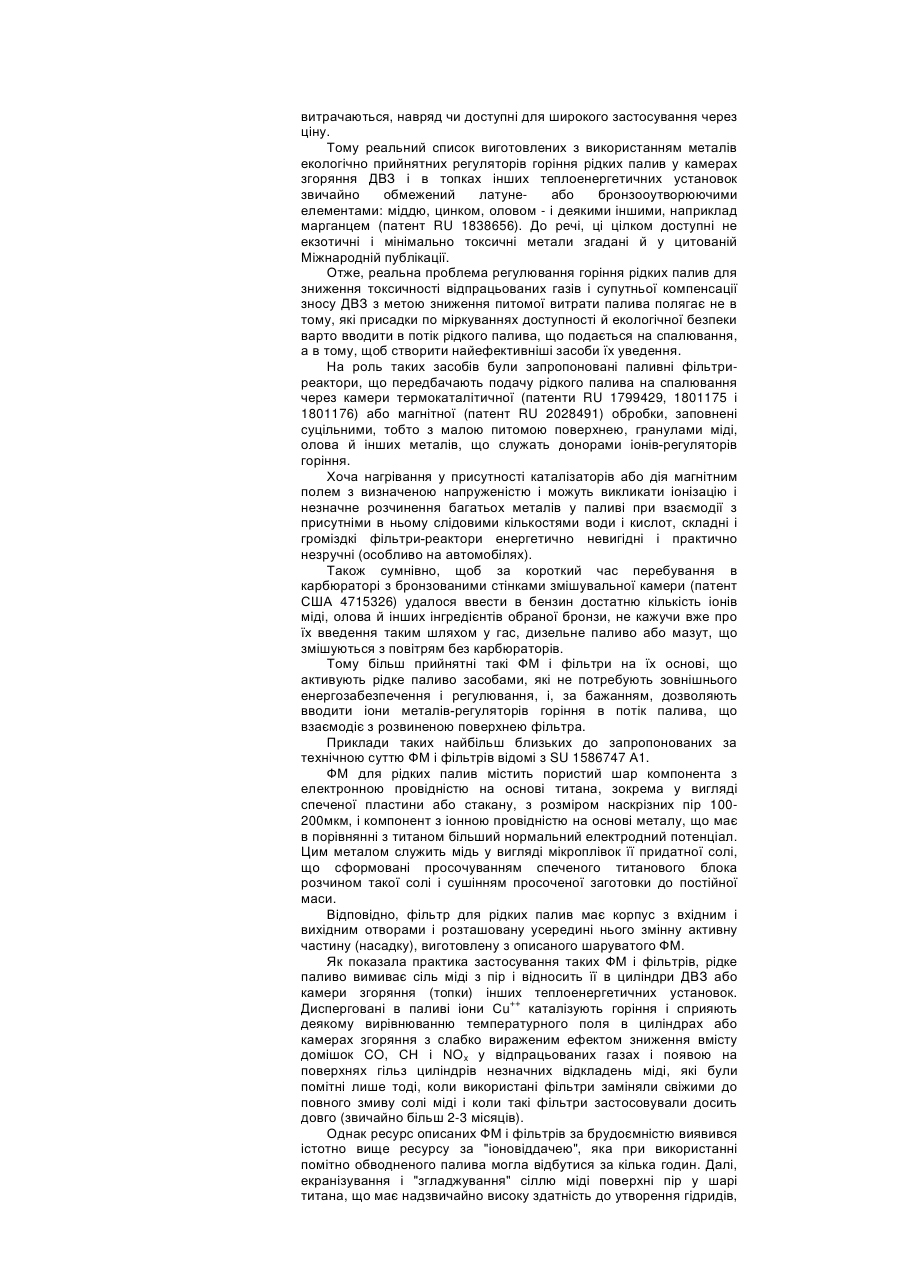

Фільтрувальний матеріал для рідких палив і фільтр на його основі

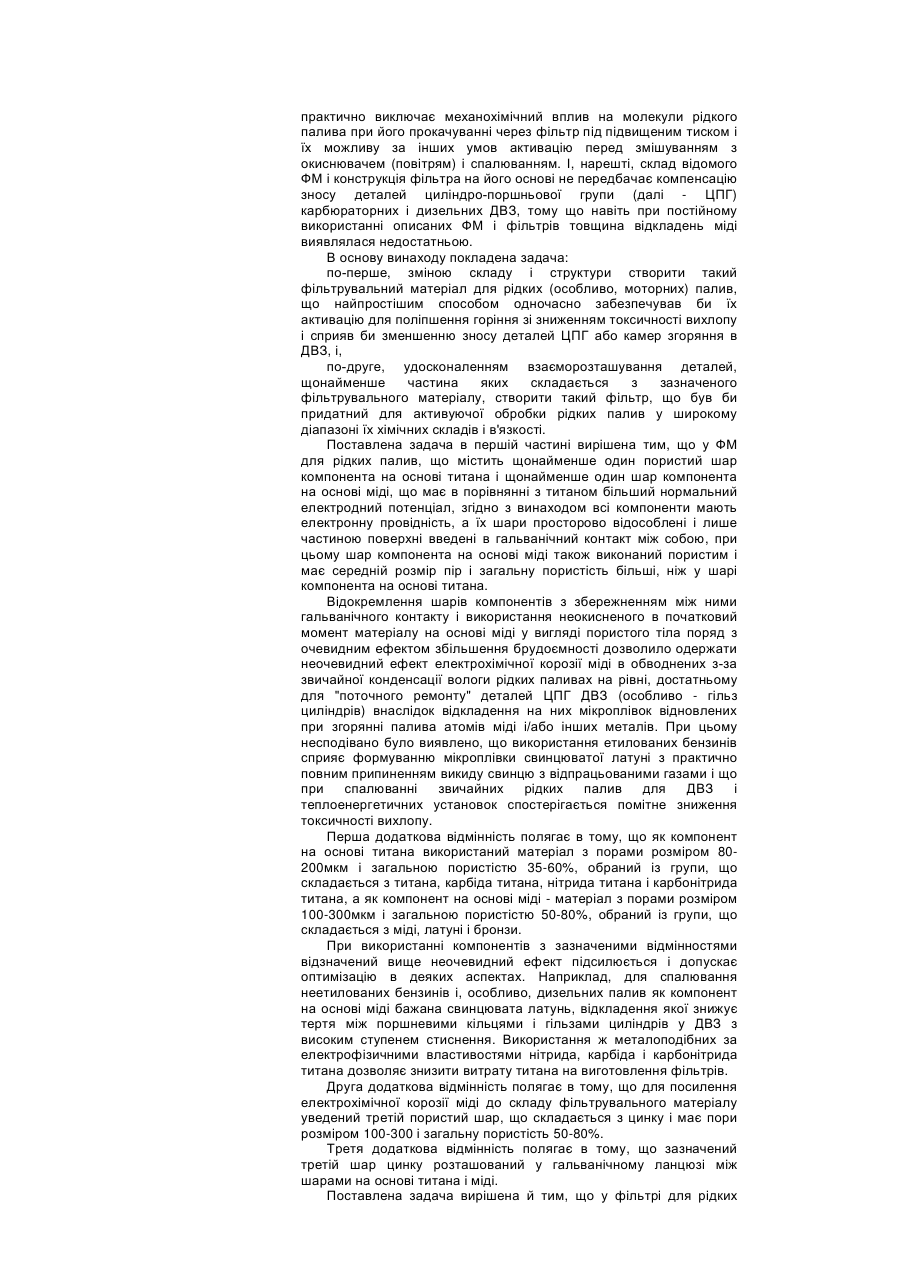

1. Фільтрувальний матеріал для рідких палив, що містить щонайменше один пористий шар компонента на основі титану і щонайменше один шар компонента на основі міді, що має в порівнянні з титаном більший нормальний електродний потенціал, який відрізняється тим, що всі компоненти мають електронну провідність, а їх шари просторово відособлені і лише частиною поверхні введені в гальванічний контакт, при цьому шар компонента на основі міді також виконаний пористим і має середній розмір пор і загальної пористості більше середнього розміру пор і загальної пористості в шарі компонента на основі титану.

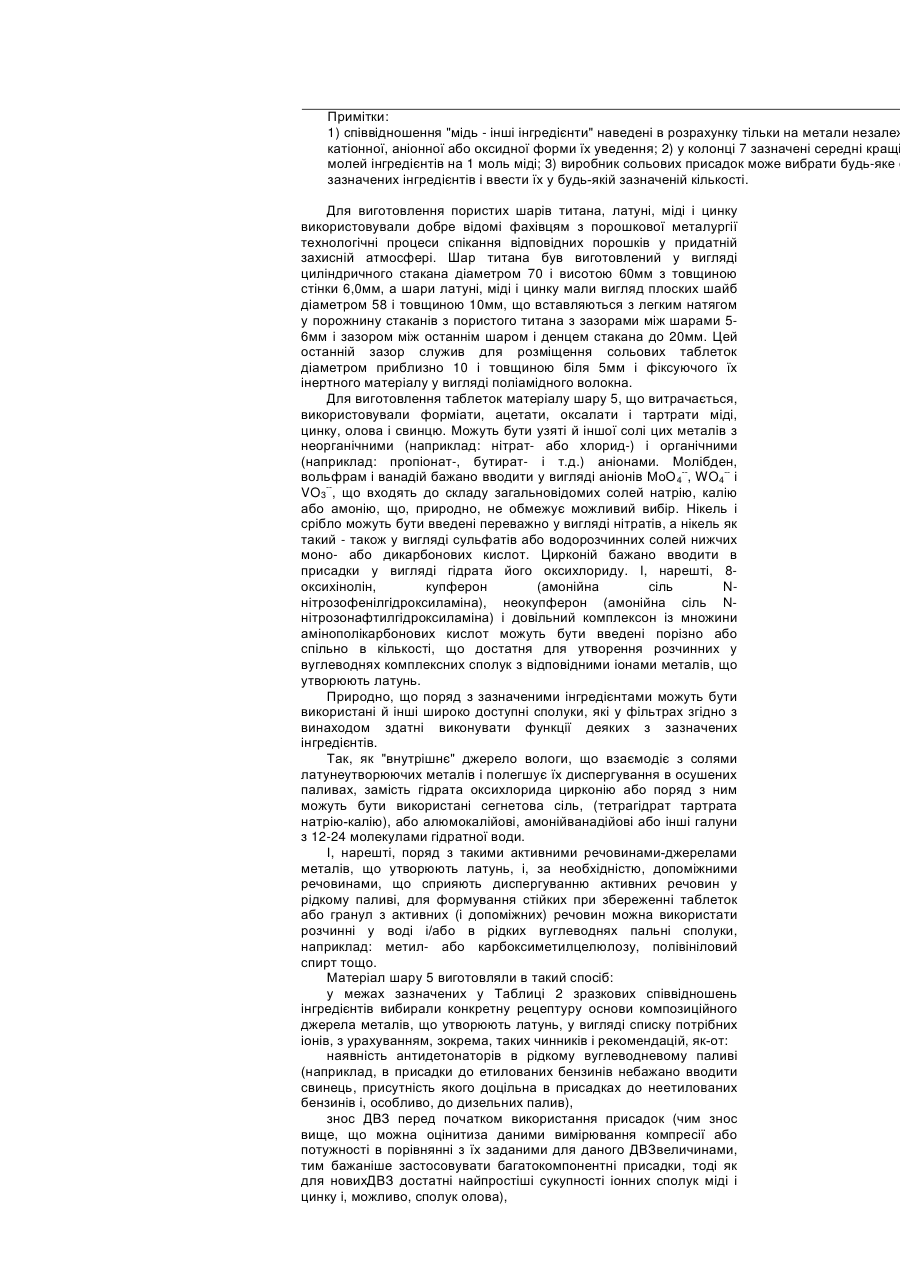

2. Фільтрувальний матеріал за п. 1, який відрізняється тим, що як компонент на основі титана використаний матеріал з розміром пор 80-200 мкм і загальною пористістю 35-60%, який вибраний з групи, що складається з титану, карбіду титану, нітриду титану і карбонітриду титану, а як компонент на основі міді використаний матеріал з розміром пор 100-300 мкм і загальною пористістю 50-80%, який вибраний з групи, що складається з міді, латуні і бронзи.

3. Фільтрувальний матеріал за п. 1, який відрізняється тим, що в його склад уведений третій пористий шар, що складається з цинку і має розмір пор 100-300 мкм і загальну пористість 50-80%.

4. Фільтрувальний матеріал за п. 3, який відрізняється тим, що зазначений третій шар цинку розташований у гальванічному ланцюзі між шарами на основі титану і міді.

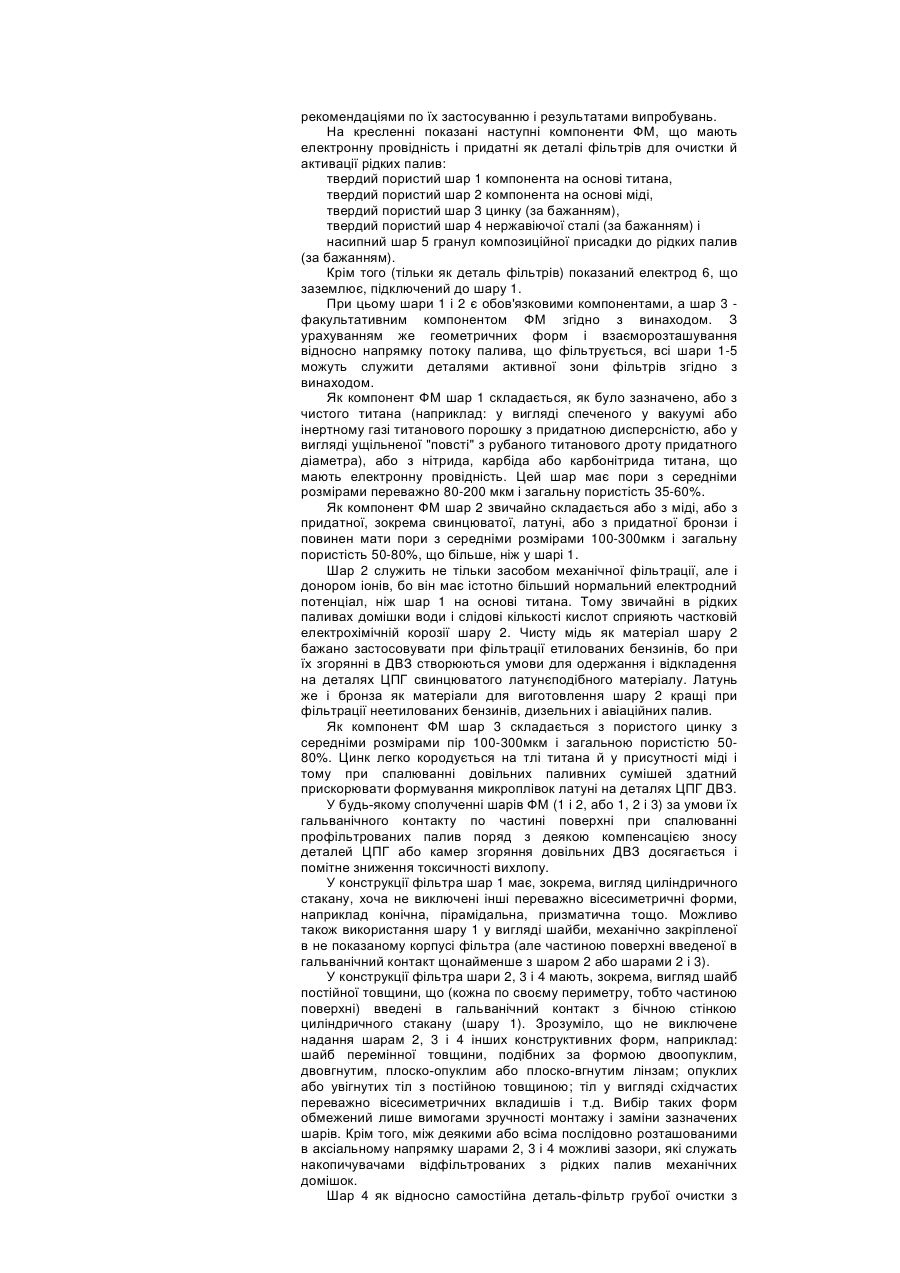

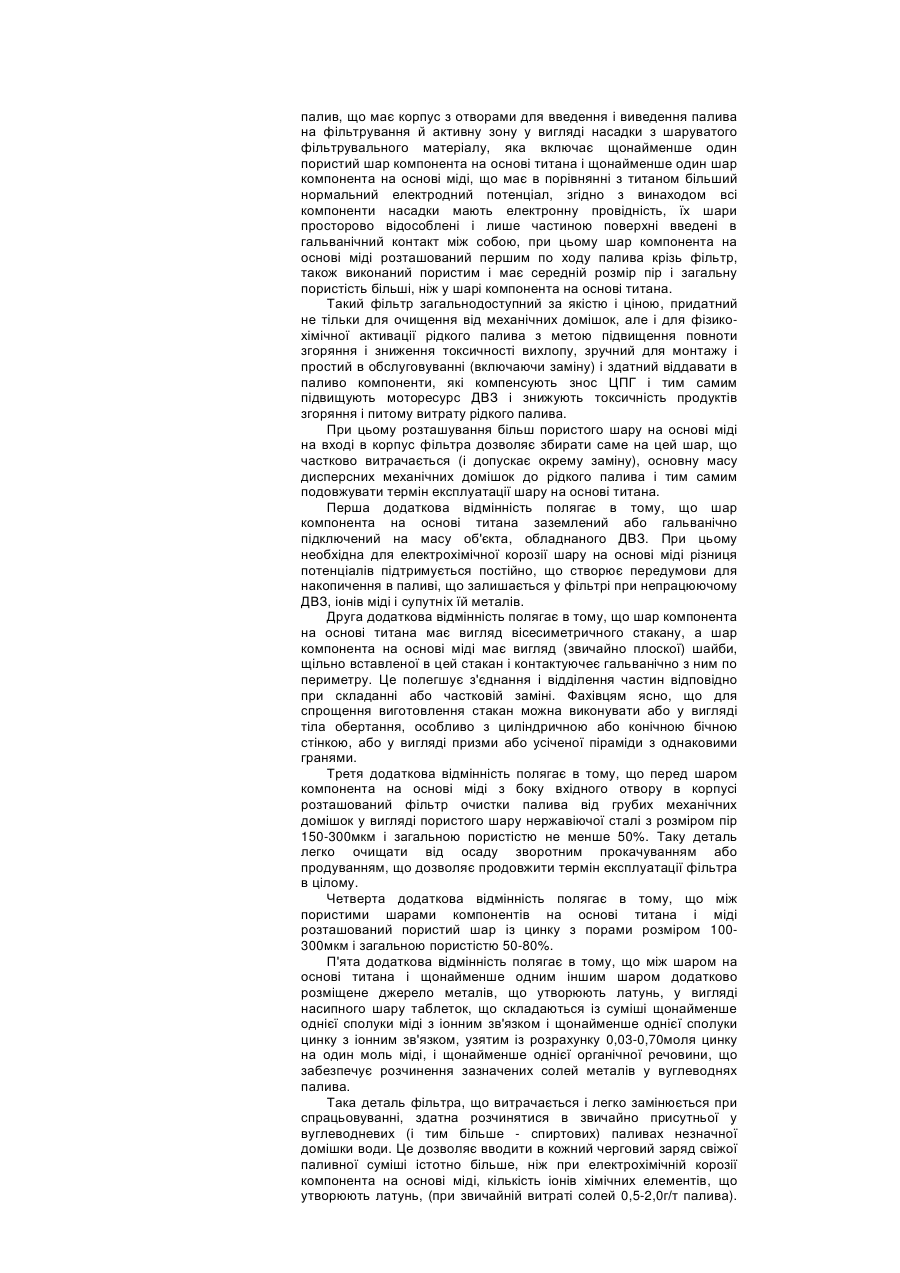

5. Фільтр для очистки й активації рідких палив, що має корпус з отворами для введення і виведення палива, що фільтрується, й активної зони у вигляді насадки із шаруватого фільтрувального матеріалу, яка включає щонайменше один пористий шар компонента на основі титану і щонайменше один шар компонента на основі міді, що має в порівнянні з титаном більший нормальний електродний потенціал, який відрізняється тим, що всі компоненти насадки мають електронну провідність, їх шари просторово відособлені і лише частиною поверхні введені в гальванічний контакт між собою, при цьому шар компонента на основі міді розташований першим по ходу палива крізь фільтр, також виконаний пористим і має середній розмір пор і загальну пористість більше середнього розміру пор і загальної пористості шару компонента на основі титану.

6. Фільтр за п. 5, який відрізняється тим, що шар компонента на основі титану заземлений або гальванічно підключений на масу об'єкта, оснащеного двигуном внутрішнього згоряння.

7. Фільтр за п. 5, який відрізняється тим, що шар компонента на основі титану має вигляд осесиметричного стакана, а шар компонента на основі міді має вигляд шайби, щільно вставленої в цей стакан і контактуючої гальванічно з ним по периметру.

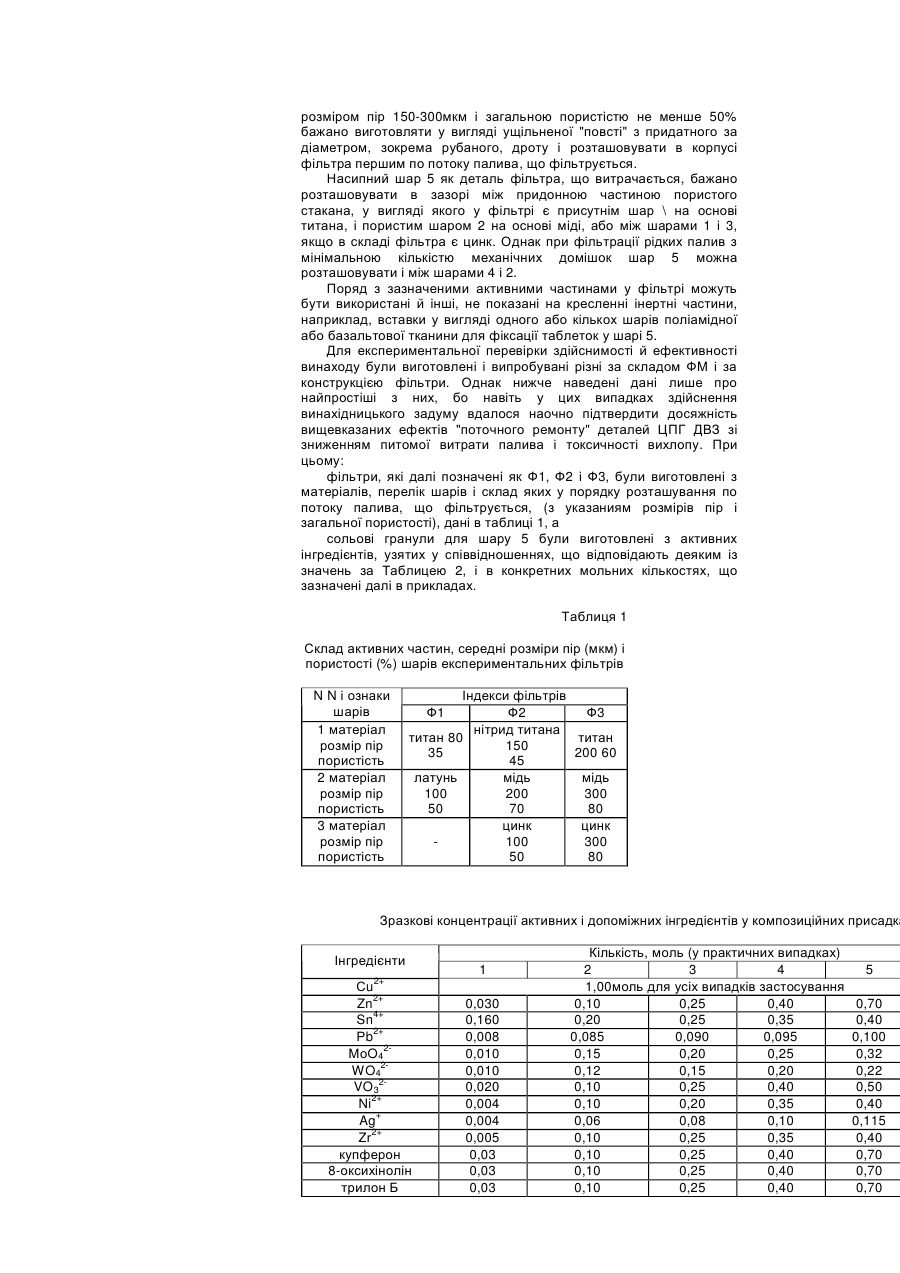

8. Фільтр за п. 7, який відрізняється тим, що перед шаром компонента на основі міді з боку вхідного отвору в корпусі розташований фільтр очистки рідкого палива від грубих механічних домішок у вигляді пористого шару нержавіючої сталі з розміром пор 150-300 мкм і загальною пористістю не менше 50%.

9. Фільтр за п. 7, який відрізняється тим, що між пористими шарами компонентів на основі титану і міді розташований пористий шар з цинку з порами розміром 100-300 мкм і загальною пористістю 50-80%.

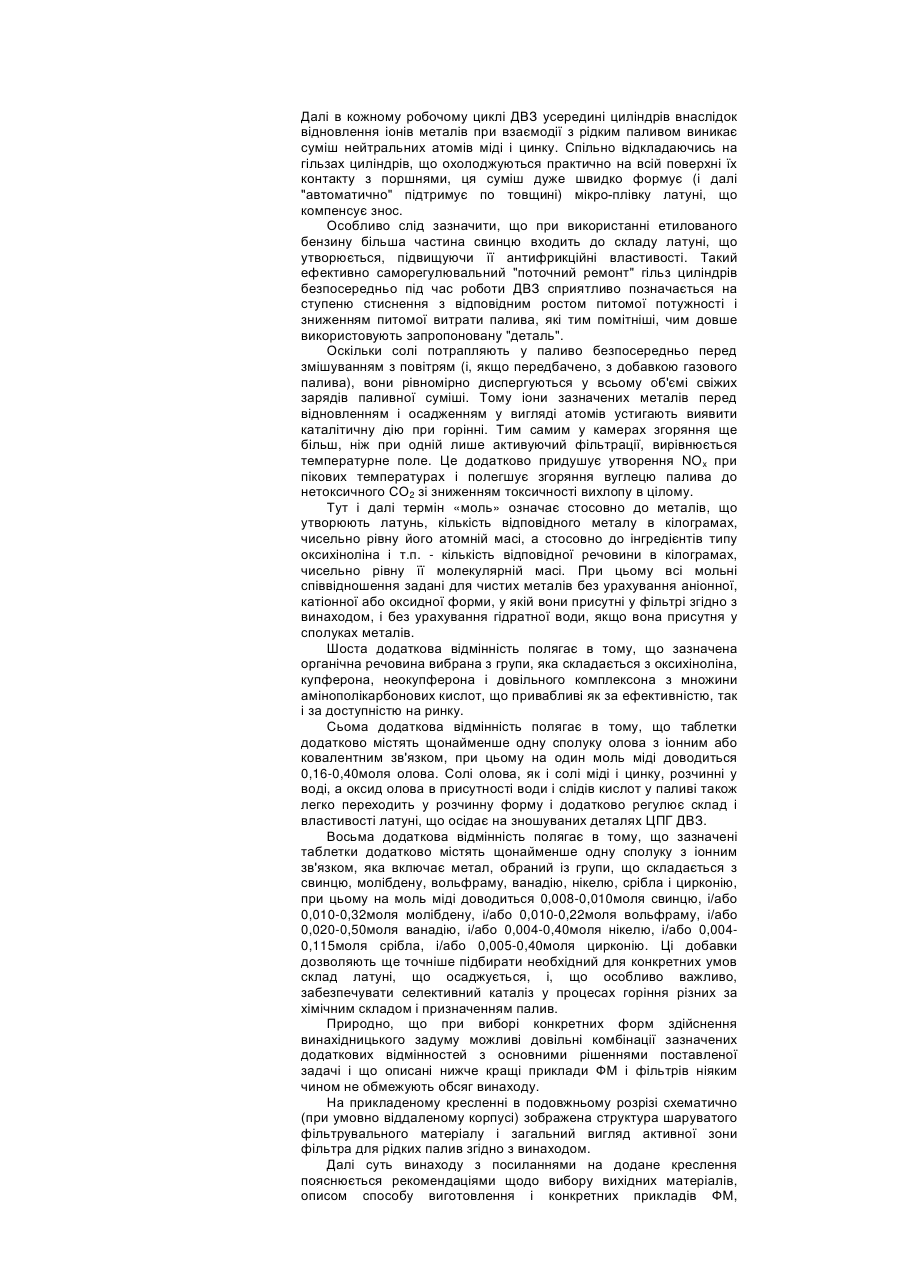

10. Фільтр за п. 7, який відрізняється тим, що між шаром компонента на основі титану і щонайменше одним іншим шаром додатково розміщене джерело металів, що утворюють латунь, у вигляді насипного шару таблеток, що складаються з суміші щонайменше однієї сполуки міді з іонним зв'язком і щонайменше однієї сполуки цинку з іонним зв'язком, узятим із розрахунку 0,03-0,70 моля цинку на один моль міді, і щонайменше однієї органічної речовини, що забезпечує розчинення зазначених солей металів у вуглеводнях палива.

11. Фільтр за п. 10, який відрізняється тим, що зазначена органічна речовина вибрана з групи, що складається з оксихіноліну, купферону, неокупферону і довільного комплексону з множини амінополікарбонових кислот.

12. Фільтр за п. 11, який відрізняється тим, що таблетки додатково містять щонайменше одну сполуку олова з іонним або ковалентним зв'язком, при цьому на один моль міді доводиться 0,16-0,40 моля олова.

13. Фільтр за п. 11, який відрізняється тим, що таблетки додатково містять щонайменше одну сполуку з іонним зв'язком, яка включає метал, вибраний з групи, що складається з свинцю, молібдену, вольфраму, ванадію, нікелю, срібла і цирконію, при цьому на один моль міді доводяться 0,008-0,010 моля свинцю і/або 0,010-0,32 моля молібдену, і/або 0,010-0,22 моля вольфраму, і/або 0,020-0,50 моля ванадію, і/або 0,004-0,40 моля нікелю, і/або 0,004-0,115 моля срібла, і/або 0,005-0,40 моляцирконію.
