Спосіб розробки рудних покладів

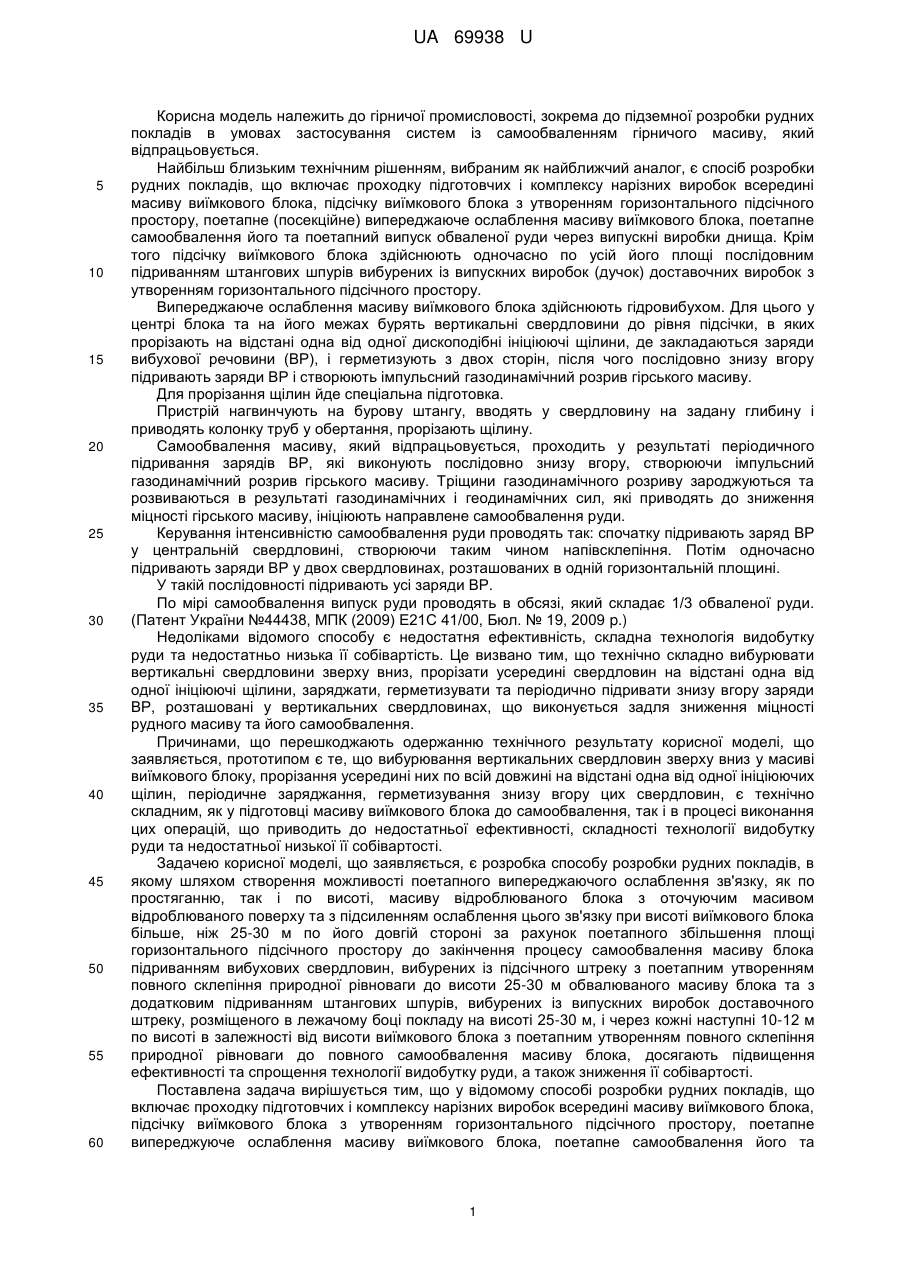

Реферат: Спосіб розробки рудних покладів включає проходку підготовчих і комплексу нарізних виробок всередині масиву виїмкового блока, підсічку виїмкового блока з утворенням горизонтального підсічного простору, поетапне випереджаюче ослаблення масиву виїмкового блока, поетапне самообвалення його та поетапний випуск обваленої руди через випускні виробки днища. UA 69938 U (12) UA 69938 U UA 69938 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничої промисловості, зокрема до підземної розробки рудних покладів в умовах застосування систем із самообваленням гірничого масиву, який відпрацьовується. Найбільш близьким технічним рішенням, вибраним як найближчий аналог, є спосіб розробки рудних покладів, що включає проходку підготовчих і комплексу нарізних виробок всередині масиву виїмкового блока, підсічку виїмкового блока з утворенням горизонтального підсічного простору, поетапне (посекційне) випереджаюче ослаблення масиву виїмкового блока, поетапне самообвалення його та поетапний випуск обваленої руди через випускні виробки днища. Крім того підсічку виїмкового блока здійснюють одночасно по усій його площі послідовним підриванням штангових шпурів вибурених із випускних виробок (дучок) доставочних виробок з утворенням горизонтального підсічного простору. Випереджаюче ослаблення масиву виїмкового блока здійснюють гідровибухом. Для цього у центрі блока та на його межах бурять вертикальні свердловини до рівня підсічки, в яких прорізають на відстані одна від одної дископодібні ініціюючі щілини, де закладаються заряди вибухової речовини (ВР), і герметизують з двох сторін, після чого послідовно знизу вгору підривають заряди ВР і створюють імпульсний газодинамічний розрив гірського масиву. Для прорізання щілин йде спеціальна підготовка. Пристрій нагвинчують на бурову штангу, вводять у свердловину на задану глибину і приводять колонку труб у обертання, прорізають щілину. Самообвалення масиву, який відпрацьовується, проходить у результаті періодичного підривання зарядів ВР, які виконують послідовно знизу вгору, створюючи імпульсний газодинамічний розрив гірського масиву. Тріщини газодинамічного розриву зароджуються та розвиваються в результаті газодинамічних і геодинамічних сил, які приводять до зниження міцності гірського масиву, ініціюють направлене самообвалення руди. Керування інтенсивністю самообвалення руди проводять так: спочатку підривають заряд ВР у центральній свердловині, створюючи таким чином напівсклепіння. Потім одночасно підривають заряди ВР у двох свердловинах, розташованих в одній горизонтальній площині. У такій послідовності підривають усі заряди ВР. По мірі самообвалення випуск руди проводять в обсязі, який складає 1/3 обваленої руди. (Патент України №44438, МПК (2009) Е21С 41/00, Бюл. № 19, 2009 p.) Недоліками відомого способу є недостатня ефективність, складна технологія видобутку руди та недостатньо низька її собівартість. Це визвано тим, що технічно складно вибурювати вертикальні свердловини зверху вниз, прорізати усередині свердловин на відстані одна від одної ініціюючі щілини, заряджати, герметизувати та періодично підривати знизу вгору заряди ВР, розташовані у вертикальних свердловинах, що виконується задля зниження міцності рудного масиву та його самообвалення. Причинами, що перешкоджають одержанню технічного результату корисної моделі, що заявляється, прототипом є те, що вибурювання вертикальних свердловин зверху вниз у масиві виїмкового блоку, прорізання усередині них по всій довжині на відстані одна від одної ініціюючих щілин, періодичне заряджання, герметизування знизу вгору цих свердловин, є технічно складним, як у підготовці масиву виїмкового блока до самообвалення, так і в процесі виконання цих операцій, що приводить до недостатньої ефективності, складності технології видобутку руди та недостатньої низької її собівартості. Задачею корисної моделі, що заявляється, є розробка способу розробки рудних покладів, в якому шляхом створення можливості поетапного випереджаючого ослаблення зв'язку, як по простяганню, так і по висоті, масиву відроблюваного блока з оточуючим масивом відроблюваного поверху та з підсиленням ослаблення цього зв'язку при висоті виїмкового блока більше, ніж 25-30 м по його довгій стороні за рахунок поетапного збільшення площі горизонтального підсічного простору до закінчення процесу самообвалення масиву блока підриванням вибухових свердловин, вибурених із підсічного штреку з поетапним утворенням повного склепіння природної рівноваги до висоти 25-30 м обвалюваного масиву блока та з додатковим підриванням штангових шпурів, вибурених із випускних виробок доставочного штреку, розміщеного в лежачому боці покладу на висоті 25-30 м, і через кожні наступні 10-12 м по висоті в залежності від висоти виїмкового блока з поетапним утворенням повного склепіння природної рівноваги до повного самообвалення масиву блока, досягають підвищення ефективності та спрощення технології видобутку руди, а також зниження її собівартості. Поставлена задача вирішується тим, що у відомому способі розробки рудних покладів, що включає проходку підготовчих і комплексу нарізних виробок всередині масиву виїмкового блока, підсічку виїмкового блока з утворенням горизонтального підсічного простору, поетапне випереджуюче ослаблення масиву виїмкового блока, поетапне самообвалення його та 1 UA 69938 U 5 10 15 20 25 30 35 40 45 50 55 60 поетапний випуск обваленої руди через випускні виробки днища, згідно з корисною моделлю, підсічку виїмкового блока здійснюють від центра до його флангів послідовним підриванням вибухових свердловин вибурених із підсічного штреку, пройденого в нижній частині виїмкового блока з утворенням на першому етапі горизонтального підсічного простору з розмірами навхрест простягання рівному потужності покладу та по простяганню рівному значенню граничнодопустимого еквівалентного прогону горизонтального оголення, з подальшим збільшенням розміру горизонтального підсічного простору по простяганню, на усіх наступних етапах до меж виїмкового блока й одночасним збільшенням площі горизонтального підсічного простору відповідно площі виїмкового блока, при цьому здійснюють поетапне випереджаюче ослаблення масиву виїмкового блока, як по простяганню, так і по висоті з поетапним його самообваленням та із відповідним утворенням повних склепінь природної рівноваги етапів І-ІІІ, а для наступного утворення повних склепінь природної рівноваги етапів IV-V і кожного наступного до досягнення контакту з обваленими породами із збільшенням розмірів по простяганню та висоті кожного наступного утворюваного повного склепіння при висоті виїмкового блока більшій висоти Н рівній 25-30 м додатково підсилюють ослаблення масиву виїмкового блока по його довгій стороні, підриванням штангових шпурів вибурених паралельно контакту масиву виїмкового блока та порід лежачого боку із випускних виробок доставочного штреку, пройденому в лежачому боці покладу на такій же висоті Н і через кожні наступні 10-12 м по висоті в залежності від висоти виїмкового блока, забезпечуючи заданий коефіцієнт розпушення та кускуватості обвалюваного масиву виїмкового блока та поетапним випуском обваленої руди через випускні виробки днища при утворенні повних склепінь природної рівноваги етапів I-V і кожного наступного з довипуском залишеної на лежачому боці покладу обваленої руди, через випускні виробки доставочного штреку, пройденого в лежачому боці покладу на висоті Н і через кожні наступні 10-12 м по висоті в залежності від висоти виїмкового блока. Суттєвими ознаками корисної моделі, що заявляється, є: проходка підготовчих і комплексу нарізних виробок всередині масиву виїмкового блока; підсічка виїмкового блока з утворенням горизонтального підсічного простору; поетапне випереджаюче ослаблення масиву виїмкового блока; поетапне самообвалення масиву виїмкового блока; поетапний випуск обваленої руди через випускні виробки днища; підсічку виїмкового блока здійснюють від центра до його флангів послідовним підриванням вибухових свердловин вибурених із підсічного штреку, пройденого в нижній частині виїмкового блока з утворенням на першому етапі горизонтального підсічного простору з розмірами навхрест простягання, рівному потужності покладу, та по простяганню, рівному значенню граничнодопустимого еквівалентного прогону горизонтального оголення, з подальшим збільшенням розміру горизонтального підсічного простору по простяганню, на усіх наступних етапах до меж виїмкового блока й одночасним збільшенням площі горизонтального підсічного простору відповідно площі виїмкового блока; при виконанні підсічки виїмкового блока здійснюють поетапне випереджаюче ослаблення масиву виїмкового блока, як по простяганню, так і по висоті з поетапним його самообваленням із відповідним утворенням повних склепінь природної рівноваги етапів І-IIІ; для наступного утворення повних склепінь природної рівноваги етапів IV-V і кожного наступного до досягнення контакту з обваленими породами із збільшенням розмірів по простяганню та висоті кожного наступного утворюваного повного склепіння при висоті виїмкового блока більшій висоти Н рівній 25-30 м додатково підсилюють ослаблення масиву виїмкового блока по його довгій стороні, підриванням штангових шпурів вибурених паралельно контакту масиву виїмкового блока та порід лежачого боку із випускних виробок доставочного штреку, пройденому в лежачому боці покладу на такій же висоті Н і через кожні наступні 10-12 м по висоті в залежності від висоти виїмкового блока, забезпечуючи заданий коефіцієнт розпушення та кускуватості обвалюваного масиву виїмкового блока; поетапний випуск обваленої руди через випускні виробки днища при утворенні повних склепінь природної рівноваги етапів I-V і кожного наступного з довипуском залишеної на лежачому боці покладу обваленої руди, через випускні виробки доставочного штреку, пройденого в лежачому боці покладу на висоті Н і через кожні наступні 10-12 м по висоті в залежності від висоти виїмкового блока. Новими суттєвими ознаками корисної моделі, що заявляється, є: підсічку виїмкового блока здійснюють від центра до його флангів послідовним підриванням вибухових свердловин, вибурених із підсічного штреку, пройденого в нижній частині виїмкового блока з утворенням на першому етапі горизонтального підсічного простору з розмірами 2 UA 69938 U 5 10 15 20 25 30 35 40 45 50 55 60 навхрест простягання, рівному потужності покладу, та по простяганню, рівному значенню граничнодопустимого еквівалентного прогону горизонтального оголення, з подальшим збільшенням розміру горизонтального підсічного простору по простяганню, на усіх наступних етапах до меж виїмкового блока й одночасним збільшенням площі горизонтального підсічного простору відповідно площі виїмкового блока; при виконанні підсічки виїмкового блока здійснюють поетапне випереджаюче ослаблення масиву виїмкового блока, як по простяганню, так і по висоті з поетапним його самообваленням із відповідним утворенням повних склепінь природної рівноваги етапів І-III; для наступного утворення повних склепінь природної рівноваги етапів IV-V і кожного наступного до досягнення контакту з обваленими породами із збільшенням розмірів по простяганню та висоті кожного наступного утворюваного повного склепіння при висоті виїмкового блока більшій висоти Н рівній 25-30 м додатково підсилюють ослаблення масиву виїмкового блока по його довгій стороні, підриванням штангових шпурів вибурених паралельно контакту масиву виїмкового блока та порід лежачого боку із випускних виробок доставочного штреку, пройденому в лежачому боці покладу на такій же висоті Н і через кожні наступні 10-12 м по висоті в залежності від висоти виїмкового блока, забезпечуючи заданий коефіцієнт розпушення та кускуватості обвалюванного масиву виїмкового блока; поетапний випуск обваленої руди через випускні виробки днища при утворенні повних склепінь природної рівноваги етапів I-V і кожного наступного з довипуском залишеної на лежачому боці покладу обваленої руди, через випускні виробки доставочного штреку, пройденого в лежачому боці покладу на висоті Н і через кожні наступні 10-12 м по висоті в залежності від висоти виїмкового блока. Таким чином, завдяки сукупності відомих і нових суттєвих ознак стало можливим здійснення причинно-наслідкового зв'язку між ними й одержаним технічним результатом. Завдяки тому, що підсічку виїмкового блока з утворенням горизонтального підсічного простору, поетапне випереджаюче ослаблення масиву виїмкового блока, поетапне самообвалення його та поетапний випуск обваленої руди через випускні виробки днища, згідно корисної моделі, підсічку виїмкового блока здійснюють від центра до його флангів послідовним підриванням вибухових свердловин вибурених із підсічного штреку, пройденого в нижній частині виїмкового блока з утворенням на першому етапі горизонтального підсічного простору з розмірами - навхрест простягання, рівному потужності покладу, та по простяганню, рівному значенню граничнодопустимого еквівалентного прогону горизонтального оголення, з подальшим збільшенням розміру горизонтального підсічного простору по простяганню, на усіх наступних етапах до меж виїмкового блока й одночасним збільшенням площі горизонтального підсічного простору відповідно площі виїмкового блока, при цьому здійснюють поетапне випереджаюче ослаблення масиву виїмкового блока, як по простяганню, так і по висоті з поетапним його самообваленням із відповідним утворенням повних склепінь природної рівноваги етапів І-ІII, а для наступного утворення повних склепінь природної рівноваги етапів IVV і кожного наступного до досягнення контакту з обваленими породами із збільшенням розмірів по простяганню та висоті кожного наступного утворюваного повного склепіння при висоті виїмкового блока, більшій висоти Н, рівній 25-30 м, додатково підсилюють ослаблення масиву виїмкового блока по його довгій стороні, підриванням штангових шпурів вибурених паралельно контакту масиву виїмкового блока та порід лежачого боку із випускних виробок доставочного штреку, пройденому в лежачому боці покладу на такій же висоті Н і через кожні наступні 10-12 м по висоті в залежності від висоти виїмкового блока, забезпечуючи заданий коефіцієнт розпушення та кускуватості обвалюваного масиву виїмкового блока та поетапним випуском обваленої руди через випускні виробки днища при утворенні повних склепінь природної рівноваги етапів I-V і кожного наступного з довипуском залишеної на лежачому боці покладу обваленої руди, через випускні виробки доставочного штреку, пройденого в лежачому боці покладу на висоті Н і через кожні наступні 10-12 м по висоті в залежності від висоти виїмкового блока. Це дасть можливість поетапним послідовним збільшенням площі горизонтального підсічного простору відповідно площі виїмкового блока з ослабленням масиву та з самообваленням і утворенням повних склепінь природної рівноваги спочатку на перших трьох етапах до висоти виїмкового блока 25-30 м по його довгій стороні та з подальшим поетапним утворенням повних склепінь природної рівноваги при висоті виїмкового блока більше 25-30 м до контакту з обваленими породами, як по простяганню, так і по висоті за рахунок додаткового підсилення ослаблення зв'язку через кожні наступні 10-12 м по висоті в залежності від висоти виїмкового блока, що дасть можливість підвищити ефективність і спростити технологію видобутку руди, а також знизити її собівартість. Суть корисної моделі, що заявляється, пояснюється кресленнями, де: 3 UA 69938 U 5 10 15 20 25 30 35 40 45 50 55 60 на фіг. 1 зображений виїмковий блок масиву у вертикальній проекції; на фіг. 2 розріз по А-А фіг. 1. Спосіб здійснюється наступним чином. Підготовчими виробками по падінню поклад ділять на поверхи (на кресленнях не показано), а по простяганню на виїмкові блоки 1, у яких проходять комплекс нарізних виробок для здійснення технологічних процесів для буріння штангових шпурів, вибухових свердловин, їх підривання для поетапного утворення горизонтального підсічного простору, ослабленню масиву виїмкового блока 1, випуску та доставки відбитої й обваленої руди через виробки днища, сформованого в нижній частині кожного виїмкового блока 1. В кожному виїмковому блоці 1 відроблюваного поверху проведенням господарчих виробок 2, вентиляційних 3, доставочних 4 і випускних 5 формують днище 6 для випуску та доставки відбитої й обваленої руди 7. Для виймання запасів виїмкового блока 1 здійснюють послідовне самообвалення масиву блока 1 з поетапним утворенням повних склепінь природної рівноваги І етапу та кожного наступного до досягнення контакту з обваленими породами. В початковій стадії відроблення кожного виїмкового блока 1 у центрі його нижньої частини починають утворення горизонтального підсічного простору 8 шляхом підривання вибухових свердловин 9 в напрямку від центру виїмкового блока 1 до його флангів, вибурених із підсічного штреку 10 і випуск відбитої руди через випускні виробки 5 (фіг. 1,2). Послідовним підриванням вибухових свердловин 9 горизонтальний підсічний простір 8 на першому етапі його утворення одночасно досягає розмірів, рівних - навхрест простягання потужності покладу та по простяганню значенню граничнодопустимого еквівалентного прогону горизонтального оголення, визначених розрахунковим шляхом згідно постанови Міністерства промислової політики України "Визначення та контроль допустимих розмірів конструктивних елементів систем розробки залізних руд", для конкретних гірничо-геологічних і гірничотехнічних умов. Потім підривання хоч би одного віяла вибухових свердловин 9 з кожної сторони по простяганню горизонтального підсічного простору, приводить до перевищення значення граничнодопустимого еквівалентного прогону горизонтального оголення, внаслідок чого починається процес самообвалення масиву виїмкового блока 1, яке продовжується до тих пір поки не утвориться стійке повне склепіння природної рівноваги 11 (етап І). Таким чином утворюються подібні склепіння на етапах II та III. Адля керування інтенсивністю самообвалення руди, виконують поетапне випереджуюче ослаблення масиву виїмкового блока 1 підриванням наступних віял вибухових свердловин 9 після того, як ослаблений попереднім вибухом масив виїмкового блока 1 утворює стійке повне склепіння природної рівноваги 11. Для того, щоб запобігти утворенню повітряних ударів при самообваленні руди на кожному етапі, випуск обваленої руди 7 через випускні виробки 5 виконують в об'ємі не менше 1/3 її частини, забезпечуючи тим самим утворення запобіжної подушки над доставочними виробками 4 та можливість розміщення об'єму самообваленої руди, в утворюваному над запобіжною подушкою склепінні, при кожному наступному її самообваленні. Але, як показав багаторічний досвід застосування систем розробки з самообваленням руди в Кривбасі та результати промислових експериментів проведених Державним підприємством "Науково-дослідний гірничорудний інститут" ефективна висота самообвалення масиву виїмкового блока 1 із заданим коефіцієнтом розпушення руди й її кускуватістю не перевищує висоти Н рівній 25-30 м, визначеній емпірично. Крім того результати промислових експериментів ДП "НДГРІ" показали, що для підтримання ефективної висоти самообвалення масиву до контакту з обваленими породами, як по простяганню, так і по висоті при висоті виїмкового блока 1 більше 25-30 м по його довгій стороні необхідно додатково підсилити ослаблення цього зв'язку через кожні наступні 10-12 м по висоті в залежності від висоти виїмкового блока 1, що визначили емпірично. Зберігається заданий коефіцієнт розпушення руди та її кускуватості, утворюються стійкі повні склепіння природної рівноваги етапів IV-V і кожного наступного. Для цього в лежачому боці покладу через кожні наступні 10-12 м проходять доставочний штрек 12 у залежності від висоти виїмкового блока 1. Із доставочного штреку 12 проходять випускні виробки 13, а з них вибурюють штангові шпури 14 для утворення випускних воронок після їх підривання та штангові шпури 15 заданої глибини паралельно контакту масиву виїмкового блока 1 і порід лежачого боку, після підривання яких і відбувається вказане додаткове підсилене ослаблення масиву виїмкового блока 1. Після чого відбувається поетапне самообвалення масиву виїмкового блока 1 і масовий випуск обваленої руди через випускні виробки 5 днища 6 із заповненням виробленого простору масиву виїмкового блока 1 обваленими породами 16. При цьому, таке ослаблення масиву виїмкового блока 1 по його довгій стороні (по простяганню покладу) дасть можливість знизити стійкість масиву виїмкового блока 1, як показали проведені промислові 4 UA 69938 U 5 10 15 20 25 30 35 40 45 50 55 60 експерименти, в 1,5-2,0 рази в порівнянні з ослабленням масиву виїмкового блока 1, що проводились по його короткій стороні (навхрест простягання). Після завершення масового випуску обваленої руди виконують довипуск залишеної на лежачому боці покладу обваленої руди через випускні виробки 13 доставочного штреку 12. Приклад. Відроблюваний поклад багатих залізних руд "ОК-1" знаходиться в межах шахтного поля шахти ім. Леніна ПАТ "КЗРК" Криворізького залізорудного басейну. Відроблюваний виїмковий блок, розміщений у поверсі 1125-1200 м. Підготовчими виробками відроблюваний поклад по падінню ділиться на поверхи висотою по 75 м, а кожний поверх по простяганню ділиться на виїмкові блоки по 30-40 м. В кожному виїмковому блоці проходять комплекс нарізних виробок для здійснення технологічних процесів по бурінню вибухових свердловин, штангових шпурів, утворенню горизонтального підсічного простору, ослабленню масиву виїмкового блоку, випуску та доставці відбитої й обваленої руди через виробки днища, сформованого в нижній частині кожного виїмкового блока. Виїмковий блок масиву, який ми розглядаємо, відробляються системою розробки поверхового самообвалення. Для вилучення його запасів здійснюють послідовне самообвалення масиву виїмкового блока з поетапним (з першого до останнього при досягненні контакту з обваленими породами) утворенням стійких повних склепінь природної рівноваги. У початковій стадії відроблення виїмкового блока в центрі його нижньої частини починають утворення горизонтального підсічного простору шляхом підривання вибухових свердловин діаметром 105 мм, вибурених буровими станками НКР-100М із підсічного штреку. Утворення горизонтального підсічного простору виконують послідовно, поетапно від центру виїмкового блоку до його флангів з поетапним випуском відбитої руди через випускні виробки днища. Горизонтальний підсічний простір, на першому етапі його утворення, досягає розмірів навхрест простягання, рівного потужності покладу 20-25 м, і по простяганню, рівному значенню граничнодопустимого еквівалентного прогону горизонтального оголення 12-15 м. Потім, з кожної сторони по простяганню, утворюваного на першому етапі, горизонтального підсічного простору підривають по одному віялу вибухових свердловин діаметром 105 мм, вибурених буровими станками НКР-100М із підсічного штреку. Це призводить до підвищення значення утвореного раніше граничнодопустимого еквівалентного прогону та випереджуючого ослаблення стійкості масиву виїмкового блока, внаслідок чого починається процес самообвалення масиву виїмкового блока, який продовжується (до тих пір, поки не буде утворене стійке повне склепіння природної рівноваги (етап І)). Аналогічно етапу 1 утворюють подібні склепіння етапів II та III до висоти 25-30 м виїмкового блока по його довгій стороні. З метою керування інтенсивністю самообвалення руди у відроблюваному виїмковому блоці, якщо його висота буде більше, ніж 25-30 м (етапи IV-V) і кожного наступного, крім випереджаючого ослаблення стійкості масиву виїмковогого блока підриванням наступних віял вибухових свердловин діаметром 105 мм, по обидві сторони горизонтального підсічного простору, вибурених станками НКР-100М із підсічного штреку, після того, як ослаблений попереднім вибухом масив виїмкового блока утворить стійке повне склепіння природної рівноваги (етап III), додатково підсилюють ослаблення масиву виїмкового блока, по його довгій стороні, підриванням штангових шпурів діаметром 65 мм, вибурених перфоратором ПТ-48, паралельно контакту масиву виїмкового блока та порід лежачого боку із випускних виробок доставочного штреку, пройденому в лежачому боці покладу на висоті 25-30 м. Внаслідок чого продовжується процес самообвалення масиву виїмкового блока до тих пір поки не буде утворене стійке повне склепіння природної рівноваги (етап IV). Цей процес поетапного утворення кожного наступного склепіння (етап V і так далі) повторюється до повного самообвалення усього масиву виїмкового блока при висоті його більше 25-30 м по його довгій стороні та через кожні 10-12 м по його висоті. Для запобігання утворення на кожному етапі при самообваленні руди повітряних ударів, випуск обваленої руди через випускні виробки днища виконують в об'ємі 1/3 її частини, що забезпечує одночасне утворення запобіжної подушки над доставочними виробками та місце над нею для подальшого розміщення обваленої руди при кожному наступному самообваленні. Після того, як склепіння природної рівноваги останнього етапу самообвалення досягне межі відроблюваного блока з обваленими породами, виконують масовий випуск обваленої руди через випускні виробки днища виїмкового блока із заповненням виробленого простору обваленими породами. Потім виконують довипуск обваленої руди, залишеної на лежачому боці покладу через випускні виробки доставочного штреку пройденого в лежачому боці на висоті 2530 м, а більше висоти 25-30 м, аналогічно виконують довипуск обваленої руди через кожні наступні 10-12 м по висоті виїмкового блока. 5 UA 69938 U 5 10 15 20 25 30 35 40 Застосування корисної моделі, що заявляється, дасть можливість підвищити ефективність і спростити технологію видобутку руди, а також знизити її собівартість за рахунок поетапного збільшення площі горизонтального підсічного простору до закінчення процесу самообвалення масиву блока підриванням вибухових свердловин, вибурених із підсічного штреку з поетапним утворенням повного склепіння природної рівноваги до висоти 25-30 м обвалюваного масиву блока та з додатковим підриванням штангових шпурів, вибурених із випускних виробок доставочного штреку, розміщеного в лежачому боці покладу на висоті 25-30 м, і через кожні наступні 10-12 м по висоті в залежності від висоти виїмкового блока з поетапним утворенням повного склепіння природної рівноваги до повного самообвалення масиву блока шляхом створення можливості поетапного випереджаючого ослаблення зв'язку, як по простяганню, так і по висоті, масиву відроблюваного блока з оточуючим масивом відроблюваного поверху та з підсиленням ослаблення цього зв'язку при висоті виїмкового блока більше, ніж 25-30 м по його довгій стороні через кожні 10-12 м в залежності від висоти виїмкового блока. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб розробки рудних покладів, що включає проходку підготовчих і комплексу нарізних виробок всередині масиву виїмкового блока, підсічку виїмкового блока з утворенням горизонтального підсічного простору, поетапне випереджаюче ослаблення масиву виїмкового блока, поетапне самообвалення його та поетапний випуск обваленої руди через випускні виробки днища, який відрізняється тим, що підсічку виїмкового блока здійснюють від центра до його флангів послідовним підриванням вибухових свердловин вибурених із підсічного штреку, пройденого в нижній частині виїмкового блока з утворенням на першому етапі горизонтального підсічного простору з розмірами - навхрест простягання рівному потужності покладу та по простяганню рівному значенню граничнодопустимого еквівалентного прогону горизонтального оголення, з подальшим збільшенням розміру горизонтального підсічного простору по простяганню, на усіх наступних етапах до меж виїмкового блока й одночасним збільшенням площі горизонтального підсічного простору відповідно площі виїмкового блока, при цьому здійснюють поетапне випереджаюче ослаблення масиву виїмкового блока, як по простяганню, так і по висоті з поетапним його самообваленням із відповідним утворенням повних склепінь природної рівноваги етапів І-IIІ, а для наступного утворення повних склепінь природної рівноваги етапів IV-V і кожного наступного до досягнення контакту з обваленими породами із збільшенням розмірів по простяганню та висоті кожного наступного утворюваного повного склепіння при висоті виїмкового блока більшій висоти Н рівній 25-30 м додатково підсилюють ослаблення масиву виїмкового блока по його довгій стороні, підриванням штангових шпурів вибурених паралельно контакту масиву виїмкового блока та порід лежачого боку із випускних виробок доставочного штреку, пройденому в лежачому боці покладу на такій же висоті Н і через кожні наступні 10-12 м по висоті в залежності від висоти виїмкового блока, забезпечуючи заданий коефіцієнт розпушення та кусковатості обвалюваного масиву виїмкового блока й поетапний випуском обваленої руди через випускні виробки днища при утворенні повних склепінь природної рівноваги етапів I-V і кожного наступного з довипуском залишеної на лежачому боці покладу обваленої руди, через випускні виробки доставочного штреку, пройденого в лежачому боці покладу на висоті Н і через кожні наступні 10-12 м по висоті в залежності від висоти виїмкового блока. 6 UA 69938 U 7 UA 69938 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
