Пристрій для подачі аркушевого матеріалу

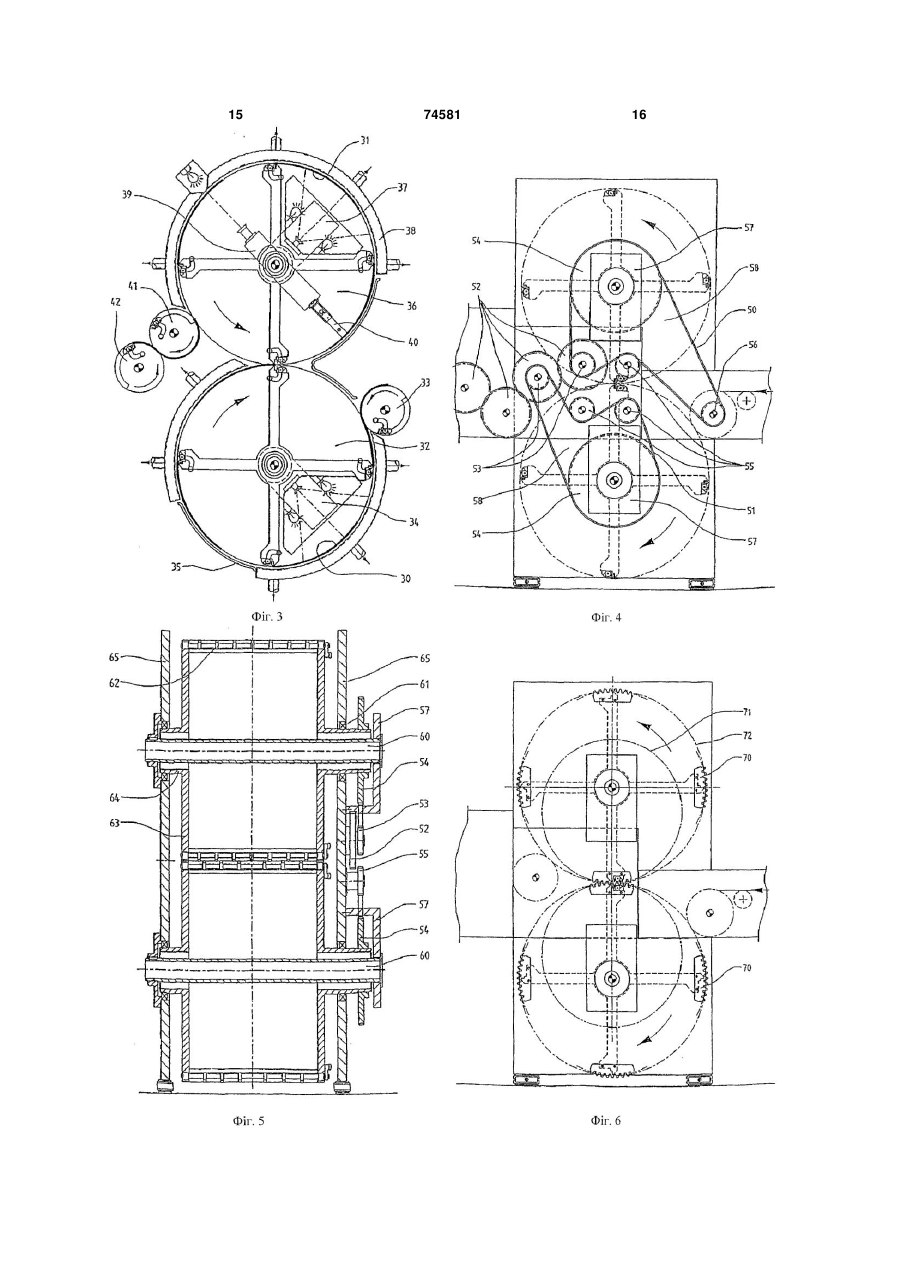

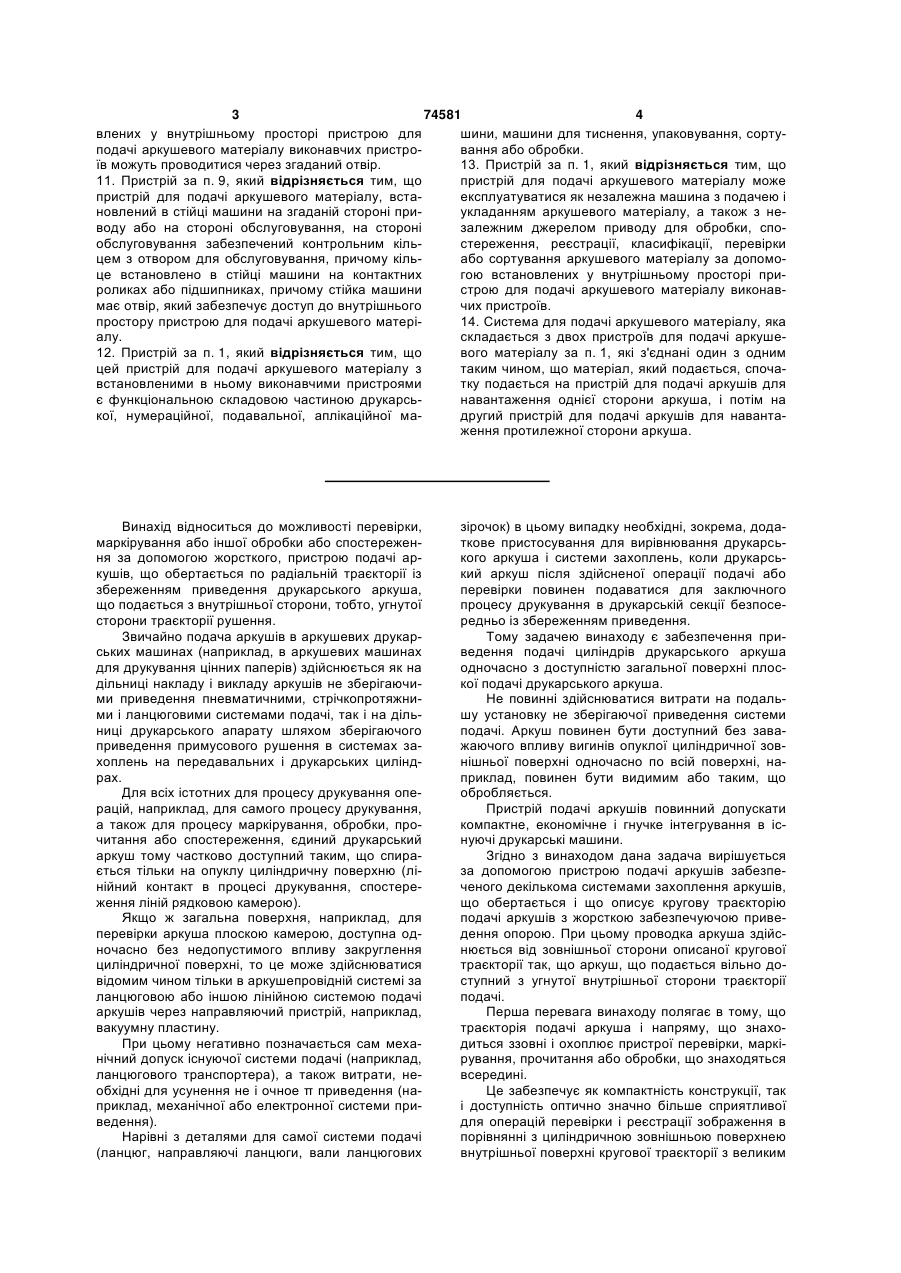

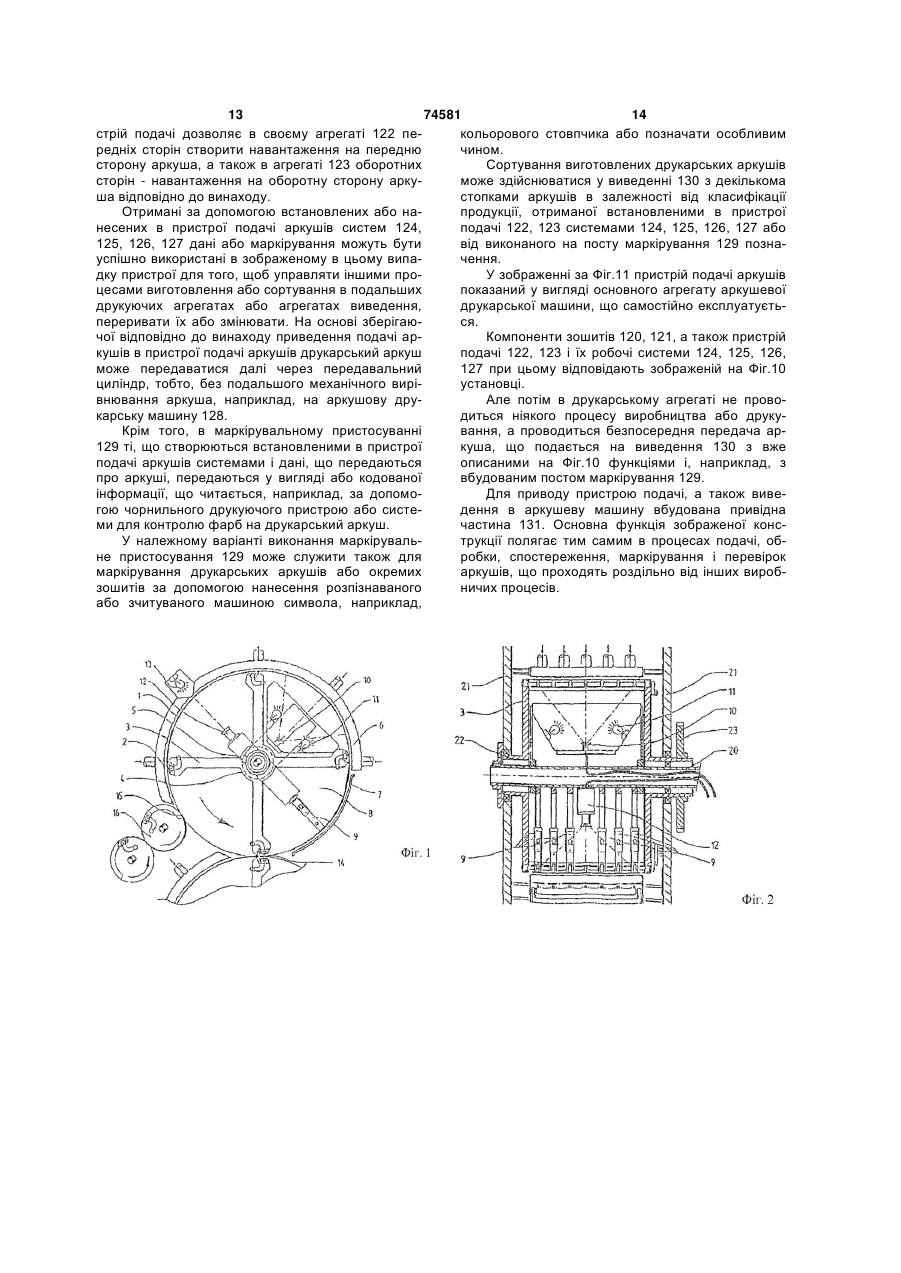

1. Пристрій для подачі аркушевого матеріалу за траєкторією подачі, яка утворюється за допомогою внутрішньо жорсткої рухомої системи подачі, яка встановлена з можливістю руху навколо нерухомої осі і охоплює внутрішній простір, в якому встановлені виконавчі пристрої, для навантаження оберненої до осі обертання сторони матеріалу, що подається, причому система подачі забезпечена певною кількістю систем захоплювачів, з'єднаних внутрішньо жорсткою механічною рамою, з метою прийому, подачі і передачі аркушевого матеріалу, доступ до всієї поверхні або частини поверхні матеріалу забезпечується з внутрішнього простору траєкторії подачі, причому спрямування аркушевого матеріалу відбувається за утвореною пристроєм траєкторією подачі за допомогою елементів подачі аркушів, встановлених поза обмеженим траєкторією подачі внутрішнім простором. 2. Пристрій за п. 1, який відрізняється тим, що встановлені всередині обмеженого траєкторією подачі простору пристрої можуть бути системами обробки, спостереження, маркування, реєстрації, освітлення і перевірки матеріалу. 3. Пристрій за п. 1, який відрізняється тим, що встановлені всередині обмеженого траєкторією подачі простору пристрої навантажують частину поверхні або всю поверхню аркушевого матеріалу, що подається. 4. Пристрій за п. 1, який відрізняється тим, що привід пристрою для подачі здійснюється механічними передавальними засобами, включаючи шес 2 (19) 1 3 74581 4 влених у внутрішньому просторі пристрою для шини, машини для тиснення, упаковування, сортуподачі аркушевого матеріалу виконавчих пристровання або обробки. 13. Пристрій за п. 1, який відрізняється тим, що їв можуть проводитися через згаданий отвір. 11. Пристрій за п. 9, який відрізняється тим, що пристрій для подачі аркушевого матеріалу може пристрій для подачі аркушевого матеріалу, встаексплуатуватися як незалежна машина з подачею і новлений в стійці машини на згаданій стороні приукладанням аркушевого матеріалу, а також з неводу або на стороні обслуговування, на стороні залежним джерелом приводу для обробки, спообслуговування забезпечений контрольним кільстереження, реєстрації, класифікації, перевірки цем з отвором для обслуговування, причому кільабо сортування аркушевого матеріалу за допомоце встановлено в стійці машини на контактних гою встановлених у внутрішньому просторі прироликах або підшипниках, причому стійка машини строю для подачі аркушевого матеріалу виконавмає отвір, який забезпечує доступ до внутрішнього чих пристроїв. простору пристрою для подачі аркушевого матері14. Система для подачі аркушевого матеріалу, яка алу. складається з двох пристроїв для подачі аркуше12. Пристрій за п. 1, який відрізняється тим, що вого матеріалу за п. 1, які з'єднані один з одним цей пристрій для подачі аркушевого матеріалу з таким чином, що матеріал, який подається, спочавстановленими в ньому виконавчими пристроями тку подається на пристрій для подачі аркушів для є функціональною складовою частиною друкарсьнавантаження однієї сторони аркуша, і потім на кої, нумераційної, подавальної, аплікаційної мадругий пристрій для подачі аркушів для навантаження протилежної сторони аркуша. Винахід відноситься до можливості перевірки, маркірування або іншої обробки або спостереження за допомогою жорсткого, пристрою подачі аркушів, що обертається по радіальній траєкторії із збереженням приведення друкарського аркуша, що подається з внутрішньої сторони, тобто, угнутої сторони траєкторії рушення. Звичайно подача аркушів в аркушевих друкарських машинах (наприклад, в аркушевих машинах для друкування цінних паперів) здійснюється як на дільниці накладу і викладу аркушів не зберігаючими приведення пневматичними, стрічкопротяжними і ланцюговими системами подачі, так і на дільниці друкарського апарату шляхом зберігаючого приведення примусового рушення в системах захоплень на передавальних і друкарських циліндрах. Для всіх істотних для процесу друкування операцій, наприклад, для самого процесу друкування, а також для процесу маркірування, обробки, прочитання або спостереження, єдиний друкарський аркуш тому частково доступний таким, що спирається тільки на опуклу циліндричну поверхню (лінійний контакт в процесі друкування, спостереження ліній рядковою камерою). Якщо ж загальна поверхня, наприклад, для перевірки аркуша плоскою камерою, доступна одночасно без недопустимого впливу закруглення циліндричної поверхні, то це може здійснюватися відомим чином тільки в аркушепровідній системі за ланцюговою або іншою лінійною системою подачі аркушів через направляючий пристрій, наприклад, вакуумну пластину. При цьому негативно позначається сам механічний допуск існуючої системи подачі (наприклад, ланцюгового транспортера), а також витрати, необхідні для усунення не і очное π приведення (наприклад, механічної або електронної системи приведення). Нарівні з деталями для самої системи подачі (ланцюг, направляючі ланцюги, вали ланцюгових зірочок) в цьому випадку необхідні, зокрема, додаткове пристосування для вирівнювання друкарського аркуша і системи захоплень, коли друкарський аркуш після здійсненої операції подачі або перевірки повинен подаватися для заключного процесу друкування в друкарській секції безпосередньо із збереженням приведення. Тому задачею винаходу є забезпечення приведення подачі циліндрів друкарського аркуша одночасно з доступністю загальної поверхні плоскої подачі друкарського аркуша. Не повинні здійснюватися витрати на подальшу установку не зберігаючої приведення системи подачі. Аркуш повинен бути доступний без заважаючого впливу вигинів опуклої циліндричної зовнішньої поверхні одночасно по всій поверхні, наприклад, повинен бути видимим або таким, що обробляється. Пристрій подачі аркушів повинний допускати компактне, економічне і гнучке інтегрування в існуючі друкарські машини. Згідно з винаходом дана задача вирішується за допомогою пристрою подачі аркушів забезпеченого декількома системами захоплення аркушів, що обертається і що описує кругову траєкторію подачі аркушів з жорсткою забезпечуючою приведення опорою. При цьому проводка аркуша здійснюється від зовнішньої сторони описаної кругової траєкторії так, що аркуш, що подається вільно доступний з угнутої внутрішньої сторони траєкторії подачі. Перша перевага винаходу полягає в тому, що траєкторія подачі аркуша і напряму, що знаходиться ззовні і охоплює пристрої перевірки, маркірування, прочитання або обробки, що знаходяться всередині. Це забезпечує як компактність конструкції, так і доступність оптично значно більше сприятливої для операцій перевірки і реєстрації зображення в порівнянні з циліндричною зовнішньою поверхнею внутрішньої поверхні кругової траєкторії з великим 5 74581 6 відносно формату аркуша радіусом кривизни (R > в готовому до роботи положенні пристрою можлидовжини аркуша). ва заміна і, відповідно, монтаж зубчатого ременя Другою перевагою системи подачі є конструкзовні без демонтажу деталей станини. ція у вигляді жорстко встановленого, тобто такого, У переважному розвитку принципу роботи два що обертається навколо нерухомої осі, забезпепристрої подачі аркуша сполучені з обертанням в ченого системами захоплення аркушів, наприклад, протилежних напрямах так, що друкарський аррадіальними важелями захоплення, блоку з витікуш, який обробляється, маркірується, спостерігакаючим звідси забезпеченням приведення подачі ється або перевіряється, доступний для виконання циліндрів, без необхідності для цього додаткових цих операцій як в першому пристрої подачі з пемеханічних витрат на приведення в порівнянні із редньої сторони, так і безпосередньо у другому звичайним циліндром. пристрої з оборотної сторони. Крім того, за допоІнший переважний варіант виконання відрізнямогою вертикальної установки другого пристрою ється тим, що пристрій подачі аркушів може приподачі над першим пристроєм подачі значно сководитися з меншими витратами також приводом з рочується необхідна конструктивна довжина друменшою крутильною жорсткістю, як наприклад, карської машини або агрегату, в якій вбудовано зубчато-ремінним приводом, якщо під час всього описаний пристрій подачі, в порівнянні із звичайшляху подачі не потрібне зберігаюче приведення ними системами подачі аркушів. синхронне обертання в окружному напрямі, а тільСприятлива для монтажу і обслуговування ки зберігаюча приведення передача друкарського конструкція пристрою подачі виявляється в тому аркуша з одного пристрою подачі на другий привипадку, коли стійка для прийому пристрою викострій і відповідно на передавальний циліндр. нана тільки на дільниці осі обертання і опори у У даному варіанті виконання встановлений на вигляді несучої деталі, а на дільниці розташованій системі захоплень передавальної системи подачі зовні траєкторії рушення аркушів необхідні тільки зубчатий сектор входить в зачеплення з встановелементи аркушепровідної системи, що виконуленим на системі захоплень приймаючої системи ються без великих витрат і деталі корпусу відповіподачі зубчатим сектором таким чином, що в точці дно до заданої мети застосування. передачі друкарського аркуша обидві системи поВищезгадані елементи аркушепровідної сисдачі вирівнюються точно радіально відносно одна теми нарівні із загальноприйнятими аркушепровідодної і тим самим проводиться зберігаюча привеними стрижнями або направляючими щитками дення передача аркуша. можуть бути виконані переважно у вигляді пневПри цьому зубчаті сектори виконані таким чиматичних елементів, наприклад, всмоктуючих патном, що діаметр градуйованого кола вибраного рубків коробчатого перерізу з перфорованими зубчатого зачеплення менше номінального діамевсмоктуючими пластинами для того, щоб з одного тра траєкторії подачі аркушів пристрою. боку, направляти друкарський аркуш у верхній Тим самим забезпечується, що при наближенчастині пристрою з подоланням сили тяжіння по ні системи захоплення аркушів до точки передачі круговій траєкторії рушення, а з іншого боку, при спочатку проводиться грубе захоплення обох зубпроведенні операції обробки, маркірування, спочатих секторів, що відносяться один до одного з стереження або перевірки втримувати поверхню відносно великим зазором між зубцями. аркуша точно гладко прилеглою на поверхню поОскільки точка зіткнення діаметра градуйовадачі. ного кола зубчатого сектора з номінальним діамеКрім того, пневматичні елементи для проветром траєкторії подачі аркушів співпадає при надення перевірки проходячого світла, тобто, для кладенні з точкою передачі друкарського аркуша, просвічування друкарського аркуша перпендикузазор між зубцями меншає при подальшому зблилярно напряму подачі, можуть бути перервані так, женні з точкою передачі до нульового зазору і відщо утвориться щілина для проходження світла повідно до мінімального значення і таким чином для встановленого поза траєкторією аркуша джедозволяє виконати точне зберігаюче приведення рела світла. вирівнювання пристрою подачі під час передачі Переважна форма виконання пневматичних аркуша. елементів полягає в тому, щоб виконати окремі Після передачі аркуша описане зубчате захосекції аркушепровідної системи відкидними або плення здійснюється в зворотному напрямі так, що легко знімними для того, щоб забезпечити вільний поза передачею аркуша пристрої подачі сполучені доступ зовні з метою монтажу, обслуговування і один з одним, а також з примикаючими передаварегулювання до внутрішньої дільниці пристрою льними циліндрами виключно через зубчатоподачі аркушів. ремінний привід. Альтернативний варіант виконання вийде, якТехнологічна перевага застосованих зубчатих що це необхідне для певної мети застосування, секторів полягає в забезпеченні можливості необпри виконанні пристрою подачі з вільним доступом хідного змінного зазору в роботі при одночасному з так званої сторони обслуговування. економічному використанні звичайного зубчатого При цьому всі привідні, опорні і керуючі елезачеплення з постійними розмірами. менти знаходяться на конструктивно закритій приОсобливо сприятлива для монтажу і обслуговідний стороні пристрою подачі, в той час як на вування конструкція зубчато-ремінного приводу конструктивно відкритій стороні обслуговування полягає в тому, щоб вивести назовні частину бічздійснюється установка в опори за допомогою ної стійки, що служить для прийому нерухомої осі контрольного кільця, встановленого приблизно на пристрою подачі через дільницю між шестернями номінальному діаметрі траєкторії подачі і провезубчато-ремінної передачі і зубчатим ременем, що деного через контактні ролики, розміщені в бічній 7 74581 8 частині станини. Фіг.7 - схема конструкції у вигляді закритого Переважним чином всі системи, що встановпорожнистого циліндра без окремих захватних люються і що приводяться в дію в пристрої подачі важелів, але з радіальними виїмками в бічній поможуть обслуговуватися, забезпечуватися або верхні циліндра для вільного доступу до або загавстановлюватися з вільним доступом як в робочольної поверхні аркуша, що спостерігається або му положенні всередині пристрою подачі, так і для обробляється. цілей обслуговування, монтажу або регулювання Фіг.8 - схема конструкції у вигляді закритого з просто зніматися збоку або за допомогою відповібоку приводу і відритого з боку обслуговування дного пристрою видалятися з пристрою подачі. пристрою подачі для вільного бічного доступу до Даний винахід потрібно застосовувати як мавстановлених всередині пристрою систем. шину, що самостійно експлуатується для подачі Фіг.9 - (як приклад) поперечний переріз консаркушів з метою обробки, спостереження, сортутрукції закритого з боку приводу і відкритого з боку вання і перевірок в поєднанні з накладом, вивеобслуговування пристрою подачі аркушів за Фіг.8. денням аркушів і незалежним приводом, так і усФіг.10 - (як приклад) розміщення установки попішно інтегрувати у вже існуючі аркушеві дачі аркушів в здвоєному варіанті для обробки або друкарські машини або нумераційні машини. перевірки передньої сторони і оборотної сторони Особливо переважна установка створюється всередині аркушевої друкарської машини. тим, що пристрій подачі аркушів конструктивно Фіг.11 - (як приклад) розміщення установки включений перед власне друкарським або нумедля подачі аркушів в здвоєному варіанті для оброраційним агрегатом друкарської машини таким бки або перевірки передньої і зворотної сторони у чином, що внаслідок тієї, що проводиться при провигляді машини для подачі аркушів, що експлуатуходженні пристрою подачі класифікації друкарсьється незалежно без інтегрування в друкарську кого аркуша, наприклад, процесом перевірки або машину. прочитання, може керуватися хід подальшого проУ зображенні у відповідності до Фіг.1 аркуш, цесу друкування в тому відношенні, чи повинен що подається 1 переміщається системами захопвідбутися або змінитися цей процес друкування лень 2 по круговій траєкторії. Системи захоплень для відповідного аркуша або облікової одиниці чи сполучені жорсткими важелями 3 захоплення з ні. порожнистим валом 4 центральної опори 5. Наприклад, подальше друкування або нумеВласне напрям аркуша здійснюється розташорація друкарського аркуша можуть бути перервані, ваними зовні пневматичними елементами 6 або якщо внаслідок операції перевірки у встановленострижнями 7 для передачі аркушів. Як описано, му попереду пристрої подачі аркуш дістав оцінку друкарський аркуш тим самим під час всього шляяк бракований аркуш. ху переміщення від внутрішнього простору 8 приІнші подробиці і переваги даного винаходу построю має вільний доступ. яснюються за допомогою нижченаведеного опису У внутрішньому просторі зображені, наприв зв'язку з фігурами, на яких показано: клад, система маркірування аркушів 9, система Фіг.1 - схема пристрою подачі з чотирма сисперевірки аркушів або система спостереження 10 темами захоплень аркушів, встановленими всерез розташованим всередині освітленням 11, а тадині системами обробки або спостереження і кож система просвічування аркушів або система встановленими зовні пневматичними елементами і перевірки прозорості 12 з розташованим зовні елементами проводки аркушів. джерелом світла 13. Фіг.2 - поперечний переріз (як приклад) для За допомогою жорсткого виконання і розташупристрою подачі за Фіг.1 зі схематичним зобравання без зазору пристрою подачі, що обертаєтьженням нерухомої центральної осі для прийому ся, а також показаної на Фіг.6 системи приведення встановлених систем в пристрої, а також, що знааркуш, що подається передається в точці передачі ходиться поза станиною привідного колеса. 14 між пристроями, а також в точці передачі 15 до Фіг.3 - схема виконаного здвоєним пристрою передавального циліндра 16 із збереженням приподачі для навантаження як передньої сторони ведення від однієї системи захоплень на іншу сисдрукарського аркуша, так і оборотної сторони друтему захоплень, не вимагаючи для цього додаткокарського аркуша з встановленою (як приклад) вих механічних направляючих або стопорних системою обробки і спостереження, а також переелементів. давальний циліндр для подачі аркушів. У зображенні за Фіг.2 в поперечному перерізі Фіг.4 - схема виконаного здвоєним пристрою пристрою подачі за Фіг.1 показана нерухома подачі із зубчато-ремінним приводом і розташовацентральна вісь 20, що служить для установки ними в центрі стійками для вільного монтажу і депоказаних на Фіг.1 систем 9, 10, 11 і 12. монтажу привідного ременя. Спеціальне виконання системи маркірування 9 Фіг.5 - поперечний переріз (як приклад) для служить, як зображене в цьому випадку, з декільваріанту приводу із зубчато-ремінним приводом за кома постами маркірування, для окремого маркіФіг.4 зі схематичним зображенням стійки, проверування окремих облікових одиниць на друкарсьденої збоку через привідну площину назовні. кому аркуші. Фіг.6 - схема виконаного здвоєним пристрою Важелі захоплення або бічні фланці 3 приподачі з встановленими радіально в точках перестрою охоплюють, як це зображене, що знаходачі аркушів зубчатими з сегментами d0зубчатий сегдяться всередині системи, і скріплені у встановленому в бічних стійках 21 порожнистих привідних мент < d0 траєкторія аркуша для точної по регістру передачі аркуша, що подається від одного пристрою до валах 22. наступного або на передавальний циліндр. Привід пристрою подачі проводиться через 9 74581 10 привідний вал 22 всередині, або зовні бічної стійки З обома зубчатими колесами, що обертаються за допомогою зубчатих коліс 23, зубчатих ременів, в протилежних напрямах сполучені шківи 53 призірочок або інших привідний засобів і може бути відних ременів. альтернативно виконаний також як електронний Шківи 54 привідних ременів власне пристроїв безпосередній привід (в цьому випадку не зобраподачі можуть бути виконані, як це зображене, жений). меншого розміру в порівнянні з номінальним діаПорожниста центральна вісь 20 служить однометром пристрою подачі, по причинах економії часно також для проводки керівних і живильних місця з урахуванням передавального відношення. кабелів на встановлені системи. По натяжних роликах 55 зубчаті ремені 50, 51 У зображенні за Фіг.3 показана здвоєна устаможуть проводитися таким чином, що декілька новка двох пристроїв подачі для наступних один осей з однаковим напрямом обертання, як, наприза одним етапів обробки, спостереження, маркіруклад, показано в цьому випадку, привід другого вання або перевірки як передньої сторони 30 арпристрою подачі, а також приводу 56 передачі для куша, так і оборотної сторони 31 аркуша. першого пристрою подачі сполучається тільки одПри цьому друкарський аркуш з першого приним натягненням ременя. строю подачі 32 спочатку приймається передаваУ конструкції, яка має особливу перевагу бічні льним циліндром 33 і подається системі, в цьому частини стійкі 57, які служать для прийому нерувипадку зображеної, наприклад, як камехомих центральних осей пристроїв подачі, провера/освітлювальна система 34, для навантаження дені на оточуючому відповідним зубчато-ремінним передньої сторони аркуша. приводом дільниці 58 всередині зубчато-ремінної Проводка аркуша може, як зображено, здійссистеми таким чином, що забезпечується можлинюватися направляючими щитками 35 або направість монтажу і відповідно демонтажу зубчатого вляючими стрижнями, якщо під дією сили тяжіння і ременя без демонтажу частин стійки або роз'єдвідцентрової сили забезпечується достатня плонання жорстко юстированої внаслідок монтованої щинність друкарського аркуша на направляючому системи центральної осі системи подачі. елементі. У зображенні за Фіг.5 показаний поперечний У другому пристрої подачі 36 аркуш потім попереріз здвоєної установки пристрою, що приводається у другу систему, в цьому випадку вона диться зубчатими ременями подачі за Фіг.4. зображена у вигляді камери/освітлювальної сисУстановка розміщених всередині пристрою в теми 37, для навантаження оборотної сторони цьому випадку не зображених систем проводитьаркуша. ся, як описана, на жорсткій центральній осі 60, яка Проводка аркуша здійснюється, як зображено, одночасно служить для проводки кабелів системи і вакуумними пластинами або всмоктуючими патруна стороні приводу встановлена у відповідності з бками 38 на дільниці траєкторії аркуша, на якій Фіг.4 в деталях 57 стійки, проведених через плоаркуш повинен додатково утримуватися з подощину приводу зубчатого ременя. ланням сили тяжіння на направляючій площині. Площина приводу зубчатого ременя утворена Додатково можуть бути вбудовані, як в цьому вивже описаними, зображеними в цьому випадку в падку як приклад зображено у другій системі подарозрізі зубчато-ремінними шківами і натяжними чі, інші системи 39 спостереження або перевірки, роликами 53, 54 і 55. наприклад, для просвічування аркуша, або систеВедене колесо зубчатої системи 52 одночасно ми 40 маркірування для маркірування, наприклад, сполучене з привідним колесом 53 системи натяготриманих у встановлених системах перевірки нення ременя. даних класифікації аркуша. Захоплювальні системи 62 утворюють разом з Після проходження другого пристрою 36 подаважелями захоплення або бічними фланцями 63 і чі друкарський аркуш передається на наступні певнутрішніми порожнистими валами 64 власне жорредавальні циліндри 41, 42, наприклад, для подастко сполучений пристрій подачі аркушів, що обельшої подачі всередині друкарської машини або ртається. на виведення аркушів. Установка виготовляється в підшипниках 61 Всі передачі аркушів від передавальних цилінкачения в бічних частинах 65 машини. дрів в пристрій подачі, а також від першого на друУ зображенні за Фіг.6, як вже описано, провогий пристрій подачі, якщо не здійснюється шестедиться точна за приведенням синхронізація сисрний привід, синхронізовані додатково описаними тем захоплення пристрою подачі відносно один на Фіг.6 шестеренними секторами в точці передачі одного, а також відносно передавальних циліндрів із забезпеченням приведення. за допомогою зубчатих секторів 70. У зображенні за Фіг.4 привід пристрою подачі Вони розташовані по сторонах на периферії аркушів успішно здійснюється зубчатими ременяпристрою подачі таким чином, що до кожної сисми 50, 51 від привідної сторони машини або привітеми захоплення аркушів відноситься відповідний дного електродвигуна. зубчатий сектор, вирівняний по середній осі Це забезпечує як економію матеріалу і витрат (центральній осі) передачі аркушів. на виготовлення завдяки відсутності привідних Діаметр 71 градуйованого кола зубчатих сегшестерень, так і легку можливість приведення у ментів 70 дещо менше номінального діаметра 12 відповідність привідної частини з монтажним попристрою подачі так, що при наближенні двох зубложенням пристроїв подачі і передавальних цилічатих сегментів один до одного спочатку відбувандрів в машині. ється входження в зубчате зачеплення з відносно Зубчаті колеса 52 являють собою звичайний великим зазором між зубцями. кінематичний ланцюг механічного приводу. При подальшому рушенні до точки передачі 11 74581 12 аркушів зазор між зубцями меншає у відповідності кільце 91, яке проведене по встановлених в бічних зі зближенням обох діаметрів 71 і 72 до юстировастійках сторони обслуговування опорних роликах ного мінімального зазору в точці передачі аркуша, або елементах позиціонування 92. яка одночасно являє собою тангенціальну точку Тим самим поверхня 93 всередині контрольнодотику діаметрів 71 і 72. го кільця 91 стає вільною від елементів позиціонуДля кожної передачі аркушів таким чином вання і інших елементів і може служити для вільздійснюється повний цикл вирівнювання і привеного доступу до систем, встановлених у дення, який забезпечує точну по регістру передачу внутрішньому просторі пристрою. Бічні стійки 94 аркушів навіть при можливих коливаннях привесторони управління мають на цій дільниці відповідення по колу з боку приводу, наприклад, внаслідні виїмки. Оскільки цей доступ є також і в рободок пружності застосованого приводу. чому стані установки, зі сторони обслуговування Особлива технологічна перевага застосованоможна встановити також стопорні пристрої або го зубчатого сегмента 70 полягає в тому, що ці пристрої постачання для робочих систем або сегменти являють собою тільки вирізи із звичайних встановити пристосування, що забезпечує бічне і геометричних зубчатих зачеплень, що недорого виведення з робочого положення в положення виготовляються, і все-таки забезпечується зазор обслуговування. між зубцями, що безперервно зменшується і знову У зображенні за Фіг.9 показаний як приклад збільшується для виконання процесу приведення поперечний переріз описаної на Фіг.8 конструкції з без необхідності обліку цієї різниці в зазорах між відкритою з одного боку стороною обслуговування. зубцями, наприклад, під час виготовлення зубчаНа даному вигляді не зображені системи, що тих зачеплень. встановлюються у внутрішньому просторі. Крім того, зубчаті сегменти перерозподілені на Бічна стійка 100 сторони приводу служить для пристрої подачі з радіальним переміщенням таким прийому елемента опори 101 для основної опори чином, що можна простим чином забезпечити 102 пристрою подачі аркушів. На привідному флаприведення передачі аркушів шляхом юстируваннці 103 встановлено зображене в цьому випадку у ня взаємно зачеплених зубчатих сегментів до мівигляді лобового зубчатого колеса привідне коленімального зазору між зубцями в точці передачі. со 104. У зображенні за Фіг.7 показана альтернативна За допомогою передавальних елементів, в конструкція пристрою подачі аркушів у вигляді цьому випадку, наприклад, зубчатого ременя 105, циліндричного тіла. зубчатих шківів 106 і зубчатих коліс 107, здійснюЦиліндр подачі аркушів в цьому випадку склається, як вже описано, привід пристрою подачі. дається з порожнистого вала або фланця 80 для Точно так само всі елементи управління, наприйому опори або двох бічних стінок 81 замість приклад, дискові кулачки (в цьому випадку не зоокремих важелів захоплення, а також циліндричної бражені) для управління систем захоплень аркубічної поверхні 82 замість окремих поперечок зашів 109 пристрою подачі встановлені на хоплень. контактних роликах 108 на стороні приводу. Крім Відповідно до звичайного притискного або петого, сама механічно закрита або несуча частина редавального циліндра в бічній поверхні циліндра 110 пристрою подачі знаходиться на стороні привбудовані системи захоплення аркушів. воду. Однак, бічна поверхня циліндра має на кожний На стороні обслуговування проводиться устааркуш, що подається по одному вирізу 84, який новка на контрольне кільце 111, встановлене призабезпечує доступ до поверхні аркуша з внутрішблизне на номінальному діаметрі траєкторії аркуньої сторони пристрою подачі, щонайменше, на ша, яке може бути виконане у вигляді зовнішнього дільниці процесів спостереження, обробки, маркіабо внутрішнього контрольного кільця, а також на рування, прочитання або перевірки, що прововстановлені в бічній стійці контактні ролики 112. дяться. Бічна стійка 113 сторони обслуговування відкЯкщо розміри циліндра подачі вибрані таким рита всередині поверхні, що описується контрольчином, що окружний ділення на деяку величину ним кільцем 111 для того, щоб забезпечити через перевищує довжину аркуша або відрізка аркуша, службовий отвір 114 вільний доступ до встановлето внаслідок бічних поверхонь, що залишилися них у внутрішньому просторі систем. перемички 85, створюється стійка проти зусиль, Крім того, для того, щоб забезпечити несуче з що скручують і одночасно конструкція, що виготообох сторін кріплення робочих систем, виконаний вляється з перевагою, яка має функціональні влатакож протилежачий привідний фланець 103 у стивості описаного винаходу. вигляді порожнистого вала. В описі відповідно до Фіг.8 показаний особлиЧерез отвір 116 фланця можна з успіхом, наво сприятливий для монтажу, обслуговування і приклад, провести стопорні поперечки або настауправління варіант виконання, який доступний з новні елементи з метою жорсткого з боку приводу боку обслуговування (в цьому випадку: вигляд кріплення в напрямі до бічної стійки назовні. спереду). У зображенні за Фіг.10 пристрій подачі аркушів Всі елементи установки, управління і приводу як функціональна складова частина інтегрований в вже описаним чином скомпоновані на привідний наявну аркушову машину. стороні 90. Від накладу 120 через барабан 121 приведенЗ показаної в цьому випадку сторони обслугоня аркуш проводиться із збереженням приведення вування здійснюється установка пристрою подачі, по колу і поперечного приведення напряму подачі що обертається через встановлене, приблизно на аркушів. номінальний діаметр траєкторії аркуша, опорне Зображений в цьому випадку як приклад при 13 74581 14 стрій подачі дозволяє в своєму агрегаті 122 пекольорового стовпчика або позначати особливим редніх сторін створити навантаження на передню чином. сторону аркуша, а також в агрегаті 123 оборотних Сортування виготовлених друкарських аркушів сторін - навантаження на оборотну сторону аркуможе здійснюватися у виведенні 130 з декількома ша відповідно до винаходу. стопками аркушів в залежності від класифікації Отримані за допомогою встановлених або напродукції, отриманої встановленими в пристрої несених в пристрої подачі аркушів систем 124, подачі 122, 123 системами 124, 125, 126, 127 або 125, 126, 127 дані або маркірування можуть бути від виконаного на посту маркірування 129 познауспішно використані в зображеному в цьому випачення. дку пристрої для того, щоб управляти іншими проУ зображенні за Фіг.11 пристрій подачі аркушів цесами виготовлення або сортування в подальших показаний у вигляді основного агрегату аркушевої друкуючих агрегатах або агрегатах виведення, друкарської машини, що самостійно експлуатуєтьпереривати їх або змінювати. На основі зберігаюся. чої відповідно до винаходу приведення подачі арКомпоненти зошитів 120, 121, а також пристрій кушів в пристрої подачі аркушів друкарський аркуш подачі 122, 123 і їх робочі системи 124, 125, 126, може передаватися далі через передавальний 127 при цьому відповідають зображеній на Фіг.10 циліндр, тобто, без подальшого механічного виріустановці. внювання аркуша, наприклад, на аркушову друАле потім в друкарському агрегаті не провокарську машину 128. диться ніякого процесу виробництва або друкуКрім того, в маркірувальному пристосуванні вання, а проводиться безпосередня передача ар129 ті, що створюються встановленими в пристрої куша, що подається на виведення 130 з вже подачі аркушів системами і дані, що передаються описаними на Фіг.10 функціями і, наприклад, з про аркуші, передаються у вигляді або кодованої вбудованим постом маркірування 129. інформації, що читається, наприклад, за допомоДля приводупристрою подачі, а також вивегою чорнильного друкуючого пристрою або систедення в аркушеву машину вбудована привідна ми для контролю фарб на друкарський аркуш. частина 131. Основна функція зображеної консУ належному варіанті виконання маркірувальтрукції полягає тим самим в процесах подачі, обне пристосування 129 може служити також для робки, спостереження, маркірування і перевірок маркірування друкарських аркушів або окремих аркушів, що проходять роздільно від інших виробзошитів за допомогою нанесення розпізнаваного ничих процесів. або зчитуваного машиною символа, наприклад, 15 74581 16 17 74581 18 19 Комп’ютерна верстка Л. Купенко 74581 Підписне 20 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
