Пристрій подачі порошкоподібного матеріалу
Номер патенту: 41542
Опубліковано: 17.09.2001
Автори: Коваленко Алім Олексійович, Соколов Володимир Ілліч, Епіфанова Ольга Вікторівна, Дядічев Костянтин Михайлович
Формула / Реферат
Пристрій подачі порошкоподібного матеріалу, що містить бункер, з'єднаний з дозатором як регулятором витрати, ежектор з камерою змішування, який відрізняється тим, що регулятор витрати порошкоподібного матеріалу виконаний у вигляді клапана з регулятором, що може керуватися тиском в камері змішування.
Текст

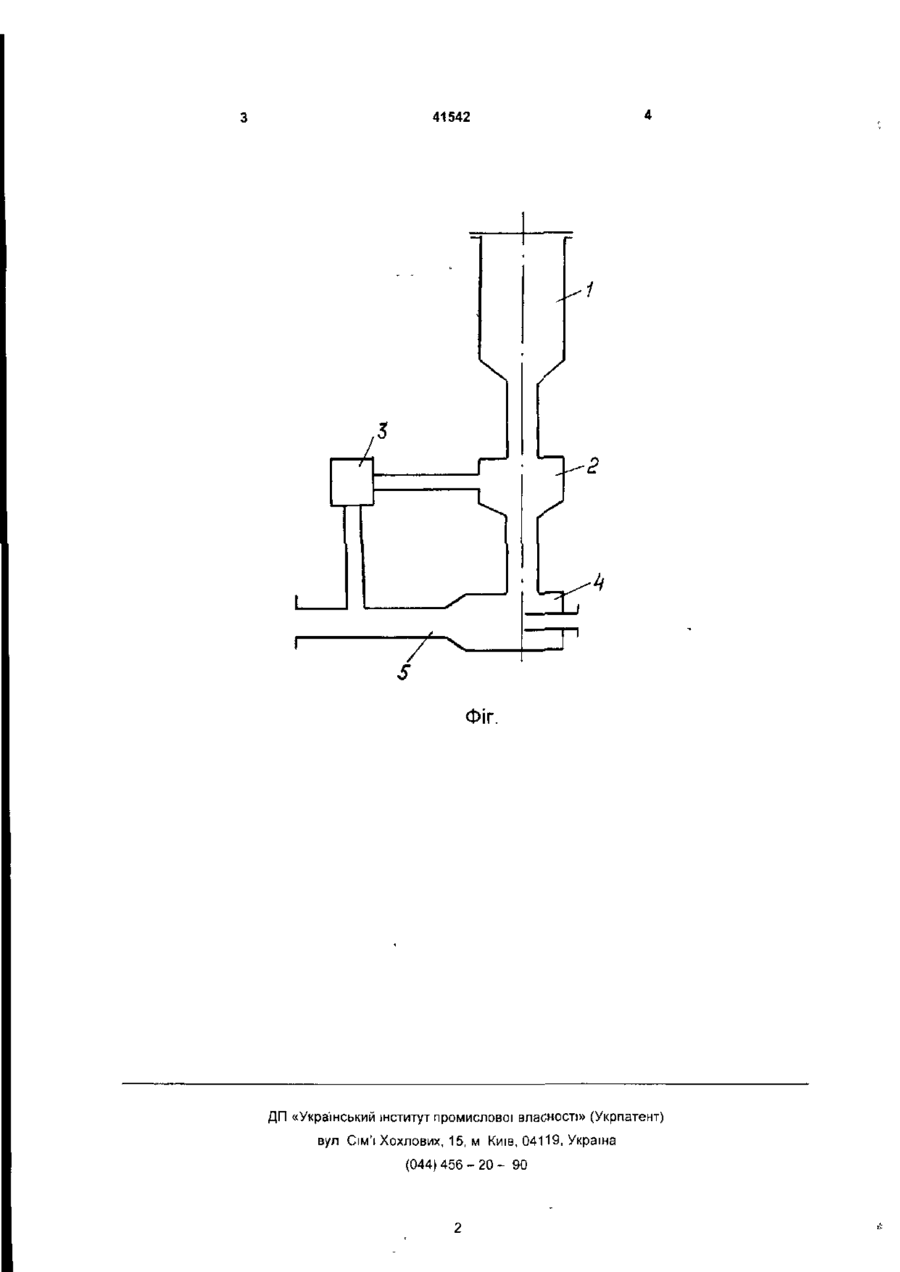

Пристрій подачі порошкоподібного матеріалу що містить бункер, з'єднаний з дозатором як регу лятором витрати, ежектор з камерою змішування який відрізняється тим, що регулятор витрати порошкоподібного матеріалу виконаний у вигляді клапана з регулятором що може керуватися тиском в камері змішування тором, що управляється тиском в камері змішування Суттєвість винаходу поясняється (Фіг), де зображено пристрій подачі порошкоподібного мате ріалу Пристрій подачі порошкоподібного матеріалу в систему пневмотранспорту складається з бункера з порошкоподібним матеріалом 1 , з'єднаного пневмопроводом з вихровим клапаном 2 та з регулятором 3, що робить регулируючий вплив на ежектор 4 , що має камеру змішування 5 Пристрій працює слідуючим чином порошкоподібний матеріал з бункера 1 через вихровий клапан 2 надходить в ежектор 4, з якого стислим повітрям через камеру змішування 5 подається в ЛІНІЮ пневмотранспорту Регулювання подачі по рошкоподібного матеріалу відбувається за допомогою керуючого сигналу у вигляді тиску повітря, що подається регулятором 3 на вхід управління вихрового клапана 2 За наявності тиску управління в камері вихрового клапана 2 організується вихрова течія, від інтенсивності якої залежить витрата порошкоподібного матеріалу Крім того використання регулятора 3, працюючого по вхідному сигналу тиску в камері змішування 5 дозволяє при закупорці лінії пневмотранспорту порошкоподібним матеріалом збільшувати тиск управління вихрового клапана 2 що в свою чергу зменшує або припиняє повністю подачу порошкоподібного матеріалу в ЛІНІЮ пневмотранспорта Це призводить до автоматичної ліквідації закупорки ЛІНИ CM ю 5 < D 41542 Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90
ДивитисяДодаткова інформація
Автори англійськоюDiadichev Kostiantyn Mykhailovych, Kovalenko Alim Oleksiiovych, Sokolov Volodymyr Illich
Автори російськоюДядичев Константин Михайлович, Коваленко Алим Алексеевич, Соколов Владимир Ильич
МПК / Мітки
МПК: F15C 3/00
Мітки: пристрій, подачі, порошкоподібного, матеріалу
