Пристрій для оштукатурювання віконних і дверних косяків по письменському с.в

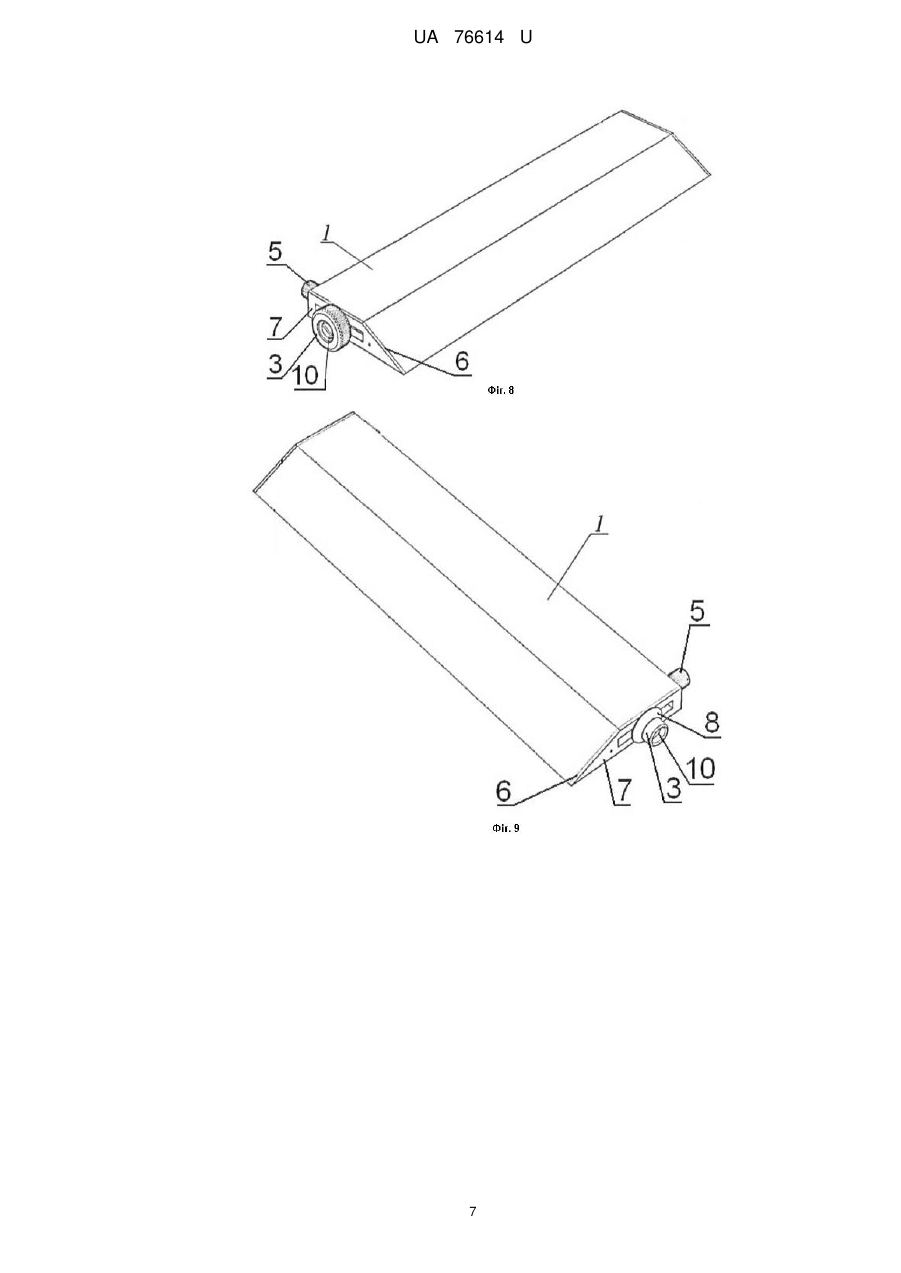

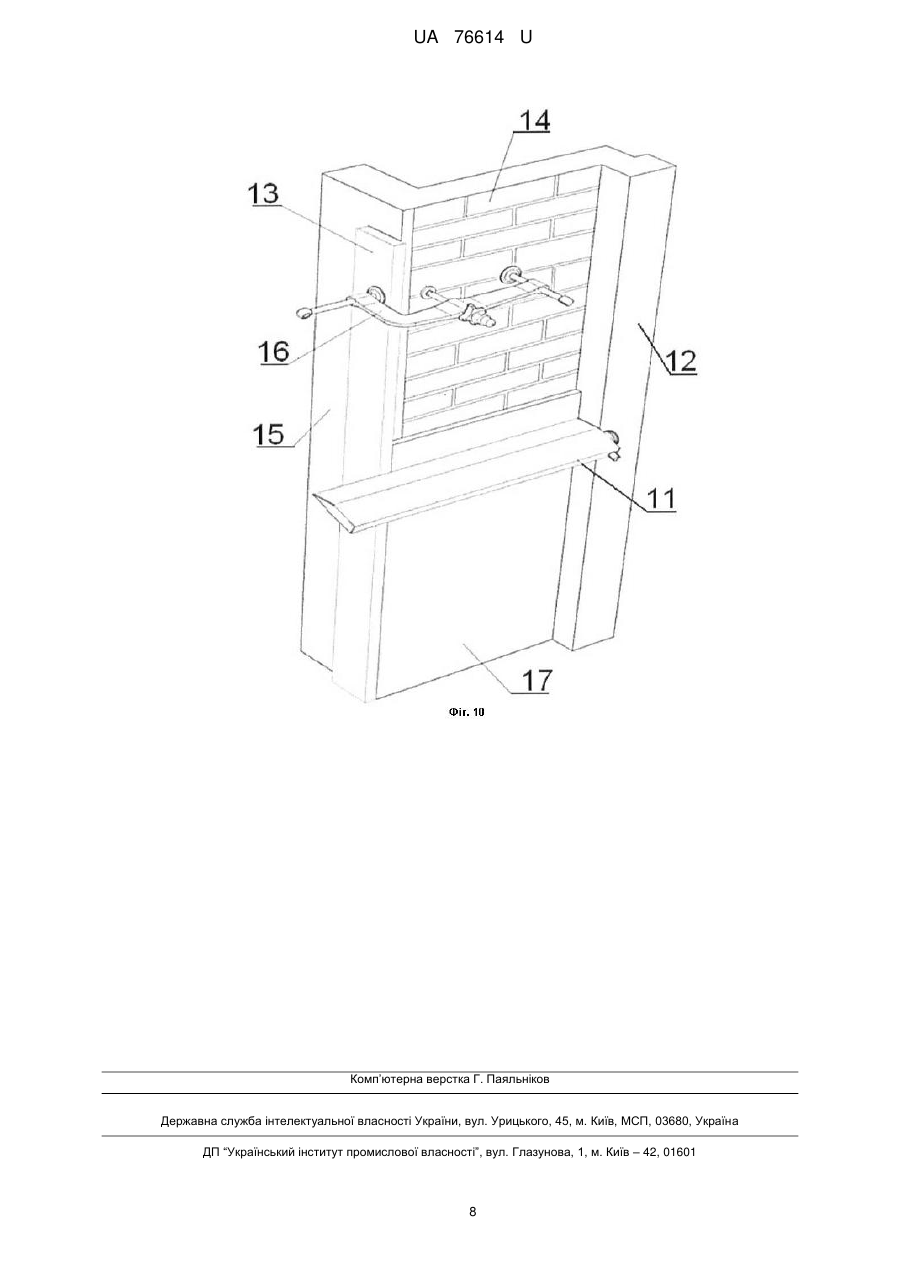

Реферат: Пристрій для оштукатурювання віконних і дверних косяків включає елемент для вирівнювання нанесеної штукатурної маси, який має торцевий отвір принаймні з одного з двох протилежних торців. Пристрій додатково містить круглий елемент, підвіску, регулювальний гвинт та функціональну заглушку, що виконана у вигляді корпуса з робочою поверхнею. UA 76614 U (12) UA 76614 U UA 76614 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристрою для оштукатурювання віконних і дверних косяків, і може бути використана у будівництві при опорядженні віконних і дверних косяків. З рівня техніки відомо використання інструмента штукатурного правила для вирівнювання нанесеної штукатурної маси на стінках будівель (http://www.ankorsamara.ru/pravilo/ [1]). При цьому, використовують штукатурне правило, виконане у вигляді пресованого профілю з міцного матеріалу, зокрема алюмінієвого, захищеного від корозійних процесів. Однак, при оштукатурюванні віконних і дверних косяків штукатурне правило і дерев'яні рейки використовують тільки для утворення маяка зовнішньої межі косяка та зовнішнього кута косяків і, практично, не використовують для вирівнювання штукатурної маси, нанесеної при формуванні косяка. Незручність і недоцільність використання штукатурного правила для вирівнювання штукатурної маси косяків обумовлено рядом причин, зокрема: - для використання штукатурного правила необхідно установити маяк по зовнішній межі і маяк по внутрішній межі косяка, що зробити складно без належної кваліфікації майстра і тривало в часі через необхідність точного дотримання кута світанку косяка; - по зовнішній межі косяка майже неможливо створити правильне ребро і чіткий зовнішній кут, зокрема, неможливо зафіксувати направляючі рейки маяки. Крім того, штукатурне правило не може бути використано на ділянці в області дверних чи віконних коробок, оскільки в ньому не передбачений виріз, а ковзання металевим профілем правила по дерев'яних або пластикових коробках чи рамах призведе до їх ушкодження та появі подряпин. Виконання вирізу є недоцільним, оскільки, з одного боку правило це не разовий інструмент, з іншого - параметри висоти вирізу індивідуальні і залежать від кута світанку і ступеня заглиблення дверної чи віконної коробки у штукатурну масу косяка. Найбільш близьким є пристрій для оштукатурювання віконних і дверних косяків, що включає елемент для вирівнювання нанесеної штукатурної маси, (http://www.rashpil.com/remont9.php [2]). Як елемент для вирівнювання нанесеної штукатурної маси використовують дерев'яну рейку, що має виріз. Дерев'яна рейка з вирізом, що застосовується, з'єднана з ручкою. Таке пристосування відоме як малка і його виготовлюють та використовують безпосередньо під конкретні умови та параметри оштукатурювання віконних і дверних косяків. Пристосування разове і після виконання робіт по оштукатурюванню віконних або дверних косяків його утилізують зразу, або, навіть, в процесі роботи, якщо малку покоробило та покрутило від вологи. Під час оштукатурювання віконних і дверних косяків спочатку встановлюють і закріплюють напрямну маякову рейку на зовнішній межі косяка. Як напрямна використовується штукатурне правило або рейка. Для здійснення вирівнювання нанесеної штукатурної маси встановлюють пристрій для оштукатурювання віконних і дверних косяків на маяки: дверну коробку або віконну раму і на напрямну, закріплену на зовнішній межі косяка, і рухають його уздовж зазначених маяків. Причому, відомий пристрій для оштукатурювання віконних і дверних косяків малку встановлюють вирізом дерев'яної рейки на дверну коробку або віконну раму, а іншим кінцем на напрямну рейку, закріплену на зовнішній межі косяка. Недоліком відомого пристрою є неможливість регулювання та змінювання параметрів елемента для вирівнювання нанесеної штукатурної маси і необхідність виготовлення нового пристосування під кожний конкретний процес оштукатурювання віконних і дверних косяків, складність точного досягнення бажаного кута світанку і ступеня заглиблення дверної коробки чи віконної рами в тіло штукатурної маси косяка, низька продуктивність і недостатня якість оштукатурених дверних і віконних косяків. Задачею корисної моделі є удосконалення пристрою для оштукатурювання віконних і дверних косяків, в якому за рахунок запропонованих елементів і зв'язків між ними досягаються точність створюваного бажаного кута світанку і ступеня заглиблення дверної коробки чи віконної рами в тіло штукатурної маси косяка, чим забезпечується висока якість оштукатурених дверних і віконних косяків. Крім того, при використанні запропонованого пристрою підвищується безпечність, технологічність і продуктивність процесу оштукатурювання дверних і віконних косяків. Запропонований пристрій для оштукатурювання віконних і дверних косяків дозволяє при високій якості виконання даного виду роботи значно скоротити загальний час її проведення та знизити вимоги до кваліфікації майстра. Поставлена задача вирішується запропонованим пристроєм для оштукатурювання віконних і дверних косяків, що включає елемент для вирівнювання нанесеної штукатурної маси, в якому елемент для вирівнювання нанесеної штукатурної маси має торцевий отвір принаймні з одного з двох протилежних торців і додатково пристрій містить круглий елемент, підвіску, регулювальний гвинт та функціональну заглушку, що виконана у вигляді корпуса з робочою 1 UA 76614 U 5 10 15 20 25 30 35 40 45 50 55 60 поверхнею і встановлена всередині елемента для вирівнювання нанесеної штукатурної маси з боку торцевого отвору таким чином, що робоча поверхня корпуса функціональної заглушки утворює торцеву поверхню зазначеного торця елемента для вирівнювання нанесеної штукатурної маси. При цьому, всередині корпуса функціональної заглушки розміщена підвіска, яка зв'язана з регулювальним гвинтом і круглим елементом. Круглий елемент встановлений на робочій поверхні корпуса функціональної заглушки ззовні зазначеного торця елемента для вирівнювання нанесеної штукатурної маси з можливістю регулювання і фіксації його положення. Круглий елемент виконаний з можливістю кочення або ковзання. Елемент для вирівнювання нанесеної штукатурної маси вибраний з штукатурного правила, рейки або профілю. При цьому, штукатурне правило має простий або трапецієподібний профіль. Як варіант виконання, круглий елемент може бути виконаний у вигляді колеса з можливістю кочення, або круглий елемент може бути виконаний як замкнутий ковзний контакт, наприклад, у формі гладко заоваленого колеса з можливістю ковзання. Крім того, круглий елемент, виконаний у вигляді колеса з можливістю кочення або виконаний у формі гладко заоваленого колеса з можливістю ковзання, додатково може бути обладнаний ребордою. Принцип дії запропонованого пристрою полягає в тому, що круглий елемент рухається (котиться або ковзає) по лінійній кутовій площині віконної рами або дверної коробки з боку косяка, що оздоблюється. При цьому здійснюється копіювання параметрів зовнішнього кута периметра віконної рами або дверної коробки з боку косяка, що оштукатурюється, і трансформування їх в задані параметри кута світанку косяка, що оздоблюється. Це сприяє ідеальному розгладжуванні штукатурної площини косяка з високою точністю зовнішніх і внутрішніх кутів кута світанку, а віконна рама чи дверна коробка зі всіх боків має однаковий ступінь заглиблення в тіло косяка. Віконні рами і дверні коробки встановлені у відповідності до прямовисної лінії і за допомогою запропонованого пристрою використовуються як один з напрямних маяків. Як другий напрямний маяк дотику елемента для вирівнювання нанесеної штукатурної маси використовується встановлений по зовнішньому куту косяка і стіни і зафіксований на прилеглій площині стіни за допомогою фіксатора для оздоблювальнобудівельних робіт по Письменському С.В. іншого штукатурного правила або рейки, або профілю (UA, заявка на винахід № а201204546). Корисна модель пояснюється, але не обмежується ілюстраціями, на яких представлено: Фіг. 1 - пристрій для оштукатурювання віконних і дверних косяків з штукатурним правилом, що має простий профіль, і круглий елемент у вигляді колеса з ребордою з однією функціональною заглушкою; Фіг. 2 - пристрій, показаний на фіг. 1 перед збиранням; Фіг. 3 - пристрій для оштукатурювання віконних і дверних косяків з штукатурним правилом, що має простий профіль, і круглий елемент у вигляді колеса з однією функціональною заглушкою; Фіг. 4 - пристрій для оштукатурювання віконних і дверних косяків, варіант виконання з штукатурним правилом, що має простий профіль, і круглим елементом, виконаним у вигляді замкнутого ковзного контакту у формі гладко заоваленого колеса, обладнаного ребордою; Фіг. 5 - пристрій, показаний на фіг. 4 перед збиранням; Фіг. 6 - пристрій для оштукатурювання віконних і дверних косяків, варіант виконання з штукатурним правилом, що має профіль трапеції, і круглим елементом у вигляді колеса, обладнаного ребордою, вигляд ззаду; Фіг. 7 - пристрій, показаний на фіг. 6 перед збиранням; Фіг. 8 - пристрій для оштукатурювання віконних і дверних косяків, варіант виконання з штукатурним правилом, що має профіль трапеції, і круглим елементом у вигляді колеса; Фіг. 9 - пристрій для оштукатурювання віконних і дверних косяків, варіант виконання з штукатурним правилом, що має профіль трапеції, і круглим елементом у вигляді замкнутого ковзного контакту у формі гладко заоваленого колеса, обладнаного ребордою; Фіг. 10 - оштукатурювання дверних косяків з використанням пристрою для оштукатурювання віконних і дверних косяків. Пристрій для оштукатурювання віконних і дверних косяків включає елемент 1 для вирівнювання нанесеної штукатурної маси, де як такий може бути використано штукатурне правило, що має простий профіль або профіль трапеції, або використана рейка, або використаний профіль. Принаймні в одному з протилежних торців елемента для вирівнювання нанесеної штукатурної маси є торцевий отвір 2 (фігури 2, 5 і 7). Крім того, пристрій для оштукатурювання віконних і дверних косяків містить круглий елемент 3, підвіску 4, регулювальний гвинт 5 та функціональну заглушку 6 (фіг. 1-9). Функціональна заглушка 6 виконана у вигляді корпуса з робочою поверхнею 7 і щільно встановлена всередині елемента 2 UA 76614 U 5 10 15 20 25 30 35 40 45 50 55 для вирівнювання нанесеної штукатурної маси з боку торцевого отвору 2 або з боку одного з торцевих отворів 2 таким чином, що робоча поверхня 7 корпуса функціональної заглушки 6 утворює торцеву поверхню відповідного торця елемента для вирівнювання нанесеної штукатурної маси. Круглий елемент 3 може бути обладнаним ребордою 8 (фіг. 1-2, 4-7 і 9). Кожний з регулювальних гвинтів 5 зафіксований в корпусі функціональної заглушки 6 за допомогою шплінта 9 з можливістю крутитися. Всередині корпуса функціональної заглушки 6 розміщена підвіска 4, яка зв'язана з з регулювальним гвинтом 5 і з круглим елементом 3 за допомогою гвинта 10. Круглий елемент 3 встановлений на робочій поверхні 7 корпуса функціональної заглушки 6 ззовні цього торця елемента для вирівнювання нанесеної штукатурної маси з можливістю регулювання і фіксації його положення за допомогою регулювального гвинта 5 при посередництві підвіски 4 та гвинта 10. Круглий елемент 3 виконаний з можливістю котитися, якщо виконаний у вигляді колеса (фігури 1-3, фігури 6-8), або ковзати, якщо виконаний як замкнутий ковзний контакт, наприклад, у формі гладко заоваленого колеса (фігури 4-5 і 9). Функціональна заглушка 6 щільно вставлена і зафіксована у зазначеному торцевому отворі 2 елемента 1 для вирівнювання нанесеної штукатурної маси. На Фіг. 10 показано приклад використання запропонованого пристрою, де використані такі позначення: пристрій для оштукатурювання віконних і дверних косяків 11, дверна коробка 12, маякова рейка 13, поверхня, що оштукатурюється 14, стіна 15, фіксатор для оздоблювальнобудівельних робіт 16, оштукатурений косяк 17. Пристрій використовується таким чином. До початку опорядження косяків прилеглі стіни (фіг. 10) мають бути оштукатуреними і затертими. Заданий кут світанку встановлюють косинцем. Виходячи з величини кута, на стіні 15 згідно з рівнеміром створюють маяк зовнішньої межі косяка шляхом встановлення і фіксації маякової рейки 13. Роль другого маяка виконує дверна коробка 12, встановлена у відповідності до стандартів в рівні. Штукатурну масу з надлишком наносять на поверхню стіни 14, що має бути опоряджена як косяк. По двох маяках: дверній коробці 12 і маяковій рейці 13, зафіксованій на зовнішній межі косяка за допомогою фіксатора для оздоблювально-будівельних робіт 16, встановлюють пристрій для оштукатурювання віконних і дверних косяків 11, причому, круглий елемент 3, розташований з одного торця штукатурного правила 1, розміщують на маяку, роль якого виконує дверна коробка 12. Вибирають задане або бажане занурення дверної коробки 12 шляхом переміщення і фіксації підвіски 4 і круглого елемента 3 у корпусі функціональної заглушки 6 відносно робочої поверхні 7 функціональної заглушки за допомогою регулювального гвинта 5. Особа, що виконує опорядження косяка, з надлишком накидає штукатурну масу на поверхню, що оштукатурюється, 14, тримаючи двома руками пристрій для оштукатурювання віконних і дверних косяків 11, круглий елемент 3 якого розташовується на зовнішньому куті складової периметра дверної коробки 12 з боку косяка, що оздоблюється, а ділянка штукатурного правила 1 опирається на маякову рейку 13. Далі, особа, що виконує опорядження косяка, переміщує пристрій за двома маяковими складовими: дверною коробкою 12 і маяковою рейкою 13. При цьому, круглий елемент 3 котиться, якщо він виконаний у вигляді колеса, або ковзає, якщо він виконаний у формі гладко заоваленого колеса, по одній лінії дверної коробки 12, завдяки чому здійснюється копіювання параметрів зовнішнього кута даної складової периметра дверної коробки 12 з боку косяка, що оштукатурюється, які трансформуються в задані параметри кута світанку косяка, що оздоблюється, завдяки штукатурному правилу 1. При цьому відбувається розгладжування надлишку штукатурної маси з отриманням оштукатуреного косяка 17, створеною з високою точністю зовнішніх і внутрішніх кутів світанку. Після цього, затирають поверхню утвореного косяка 17 і знімають маякову рейку 13, встановлену на зовнішній межі кута косяка. В результаті використання запропонованого пристрою для оштукатурювання віконних і дверних косяків отримують ідеальні косяки за короткий проміжок часу з мінімальними затратами та зменшеними вимогами до майстерності фахівців штукатурів. Конструкція пристрою дозволяє універсально і плавно регулювати будь-який внутрішній кут косяків і задавати затребувану глибину занурення віконної рами чи дверної коробки в тіло косяка. Таким чином, використання запропонованих варіантів пристрою для оштукатурювання віконних і дверних косяків забезпечує: - підвищення технологічності і продуктивності оштукатурювання дверних і віконних косяків; - підвищення якості оштукатурених дверних і віконних косяків; - підвищення точності досягнення бажаного кута світанку і ступеня заглиблення дверної коробки чи віконної рами в тіло штукатурної маси косяка. 60 3 UA 76614 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 1. Пристрій для оштукатурювання віконних і дверних косяків, що включає елемент для вирівнювання нанесеної штукатурної маси, який відрізняється тим, що елемент для вирівнювання нанесеної штукатурної маси має торцевий отвір принаймні з одного з двох протилежних торців, і додатково пристрій містить круглий елемент, підвіску, регулювальний гвинт та функціональну заглушку, що виконана у вигляді корпуса з робочою поверхнею і встановлена всередині елемента для вирівнювання нанесеної штукатурної маси з боку торцевого отвору таким чином, що робоча поверхня корпуса функціональної заглушки утворює торцеву поверхню зазначеного торця елемента для вирівнювання нанесеної штукатурної маси, всередині корпуса функціональної заглушки розміщена підвіска, яка зв'язана з регулювальним гвинтом і круглим елементом, причому круглий елемент встановлений на робочій поверхні корпуса функціональної заглушки ззовні зазначеного торця елемента для вирівнювання нанесеної штукатурної маси з можливістю регулювання і фіксації його положення, і круглий елемент виконаний з можливістю кочення або ковзання, а елемент для вирівнювання нанесеної штукатурної маси вибраний з штукатурного правила, рейки або профілю. 2. Пристрій за п. 1, який відрізняється тим, що штукатурне правило має трапецієподібний або прямий профіль. 3. Пристрій за п. 1, який відрізняється тим, що круглий елемент виконаний у вигляді колеса і виконаний з можливістю кочення. 4. Пристрій за п. 1, який відрізняється тим, що круглий елемент виконаний як замкнутий ковзний контакт. 5. Пристрій за будь-яким з пп. 3, 4, який відрізняється тим, що круглий елемент додатково обладнаний ребордою. 4 UA 76614 U 5 UA 76614 U 6 UA 76614 U 7 UA 76614 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
