Інструмент “маяк-ролик” по письменському с.в. для оштукатурювання віконних і дверних косяків

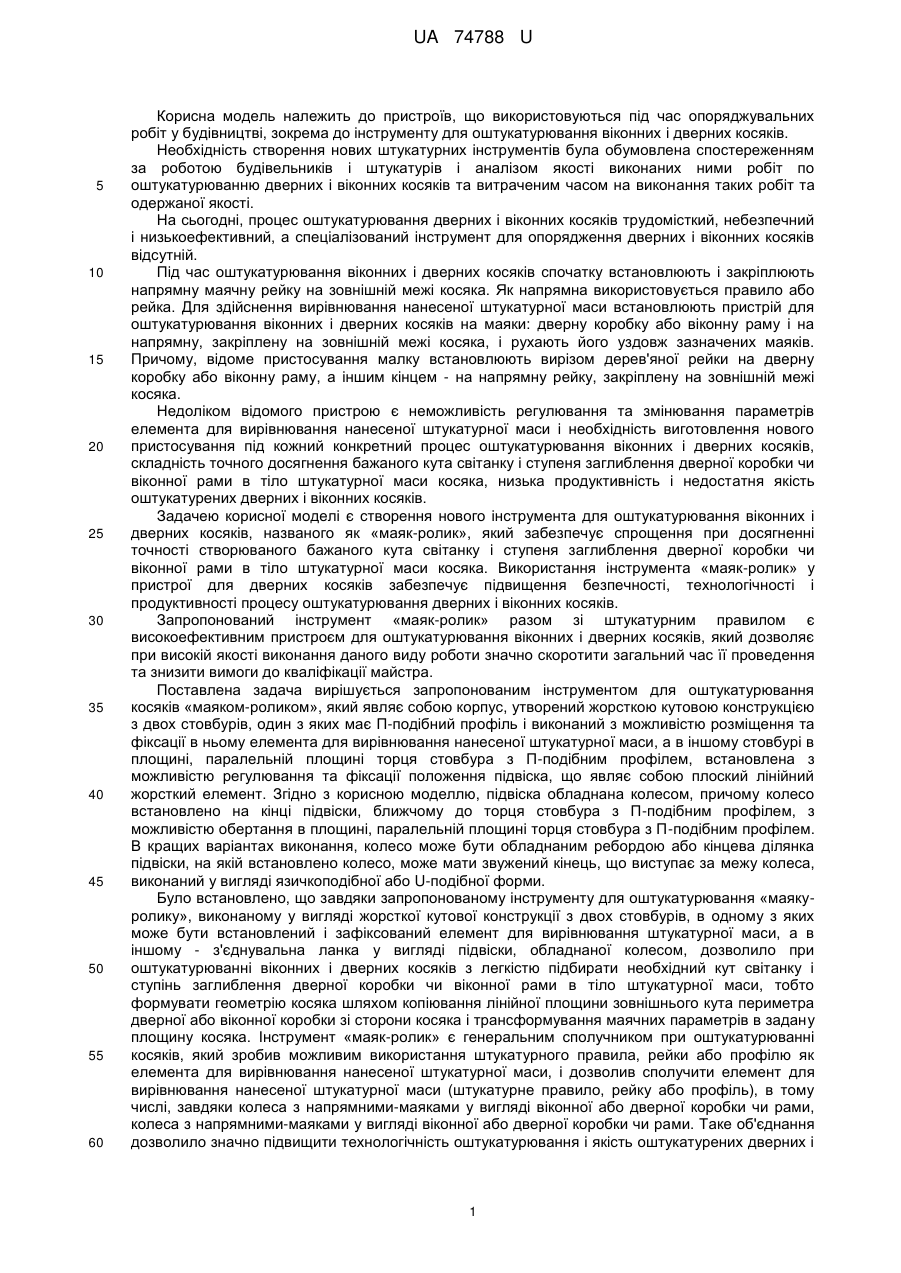

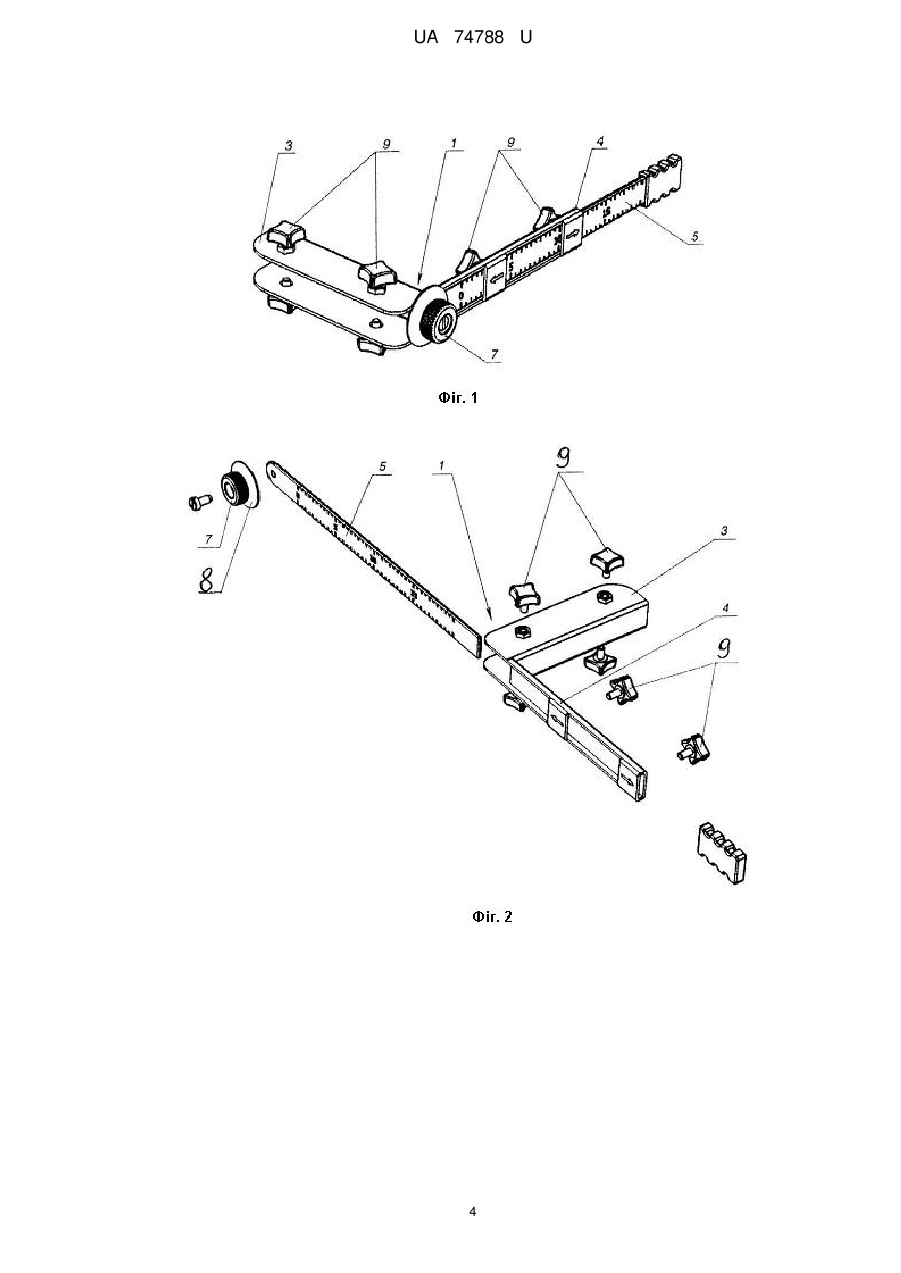

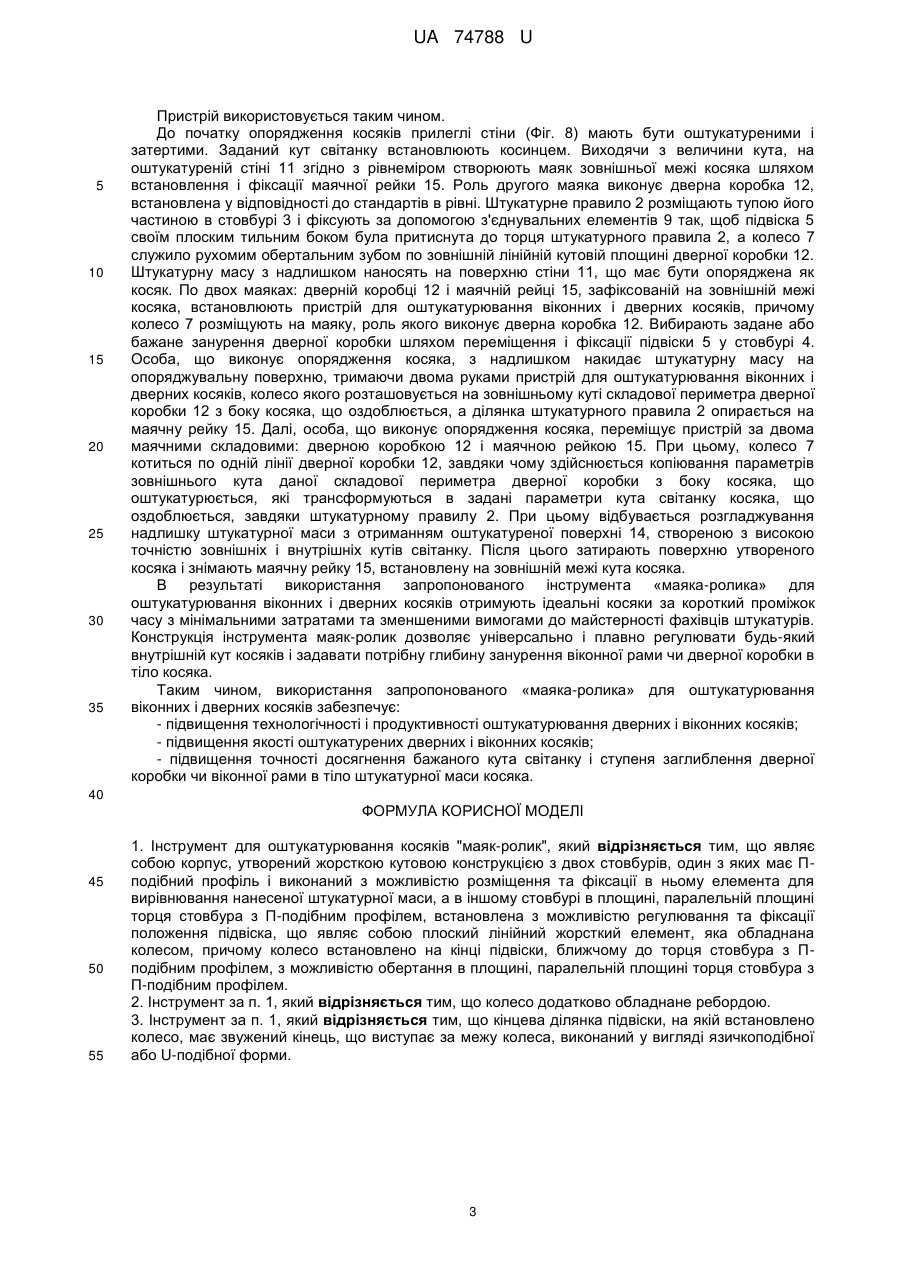

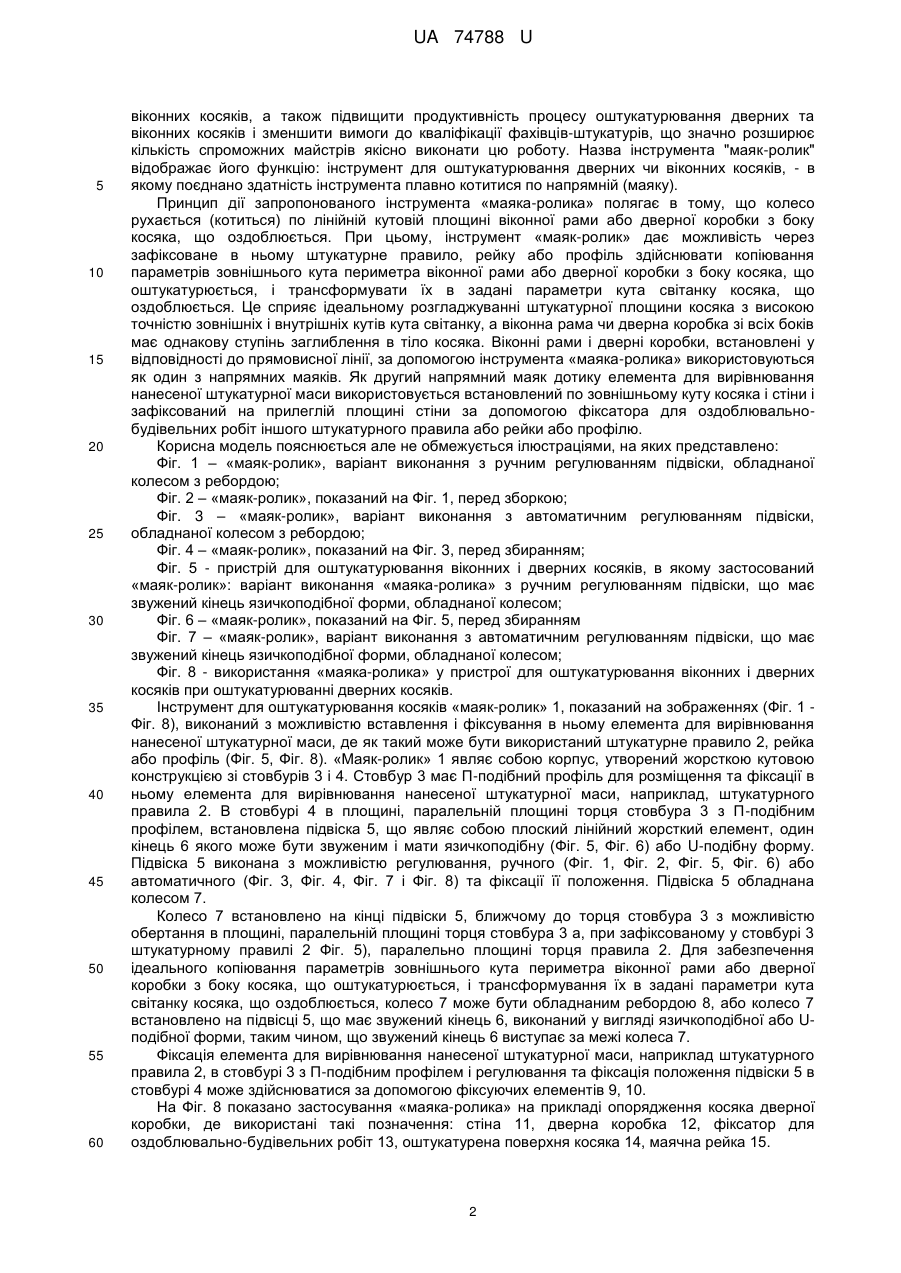

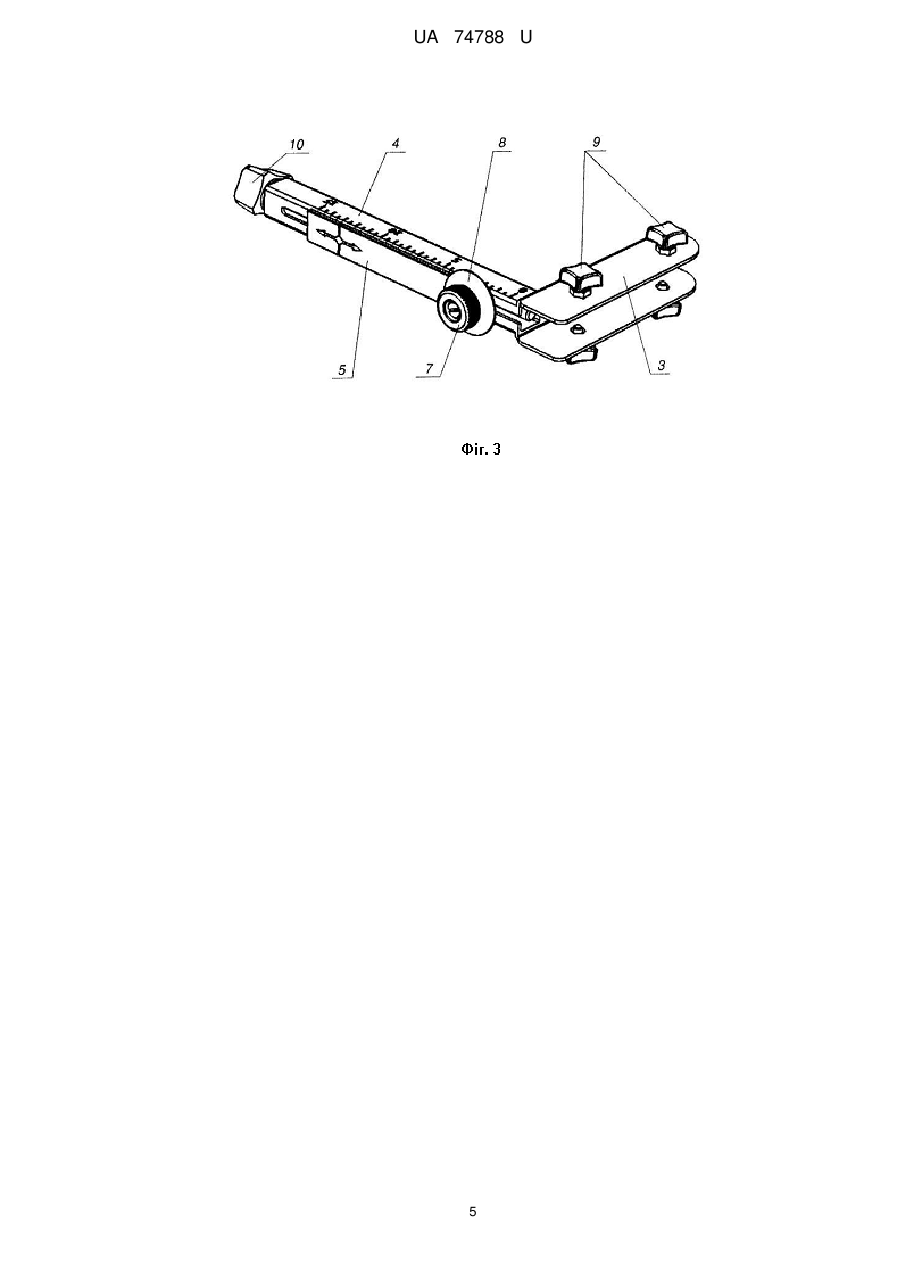

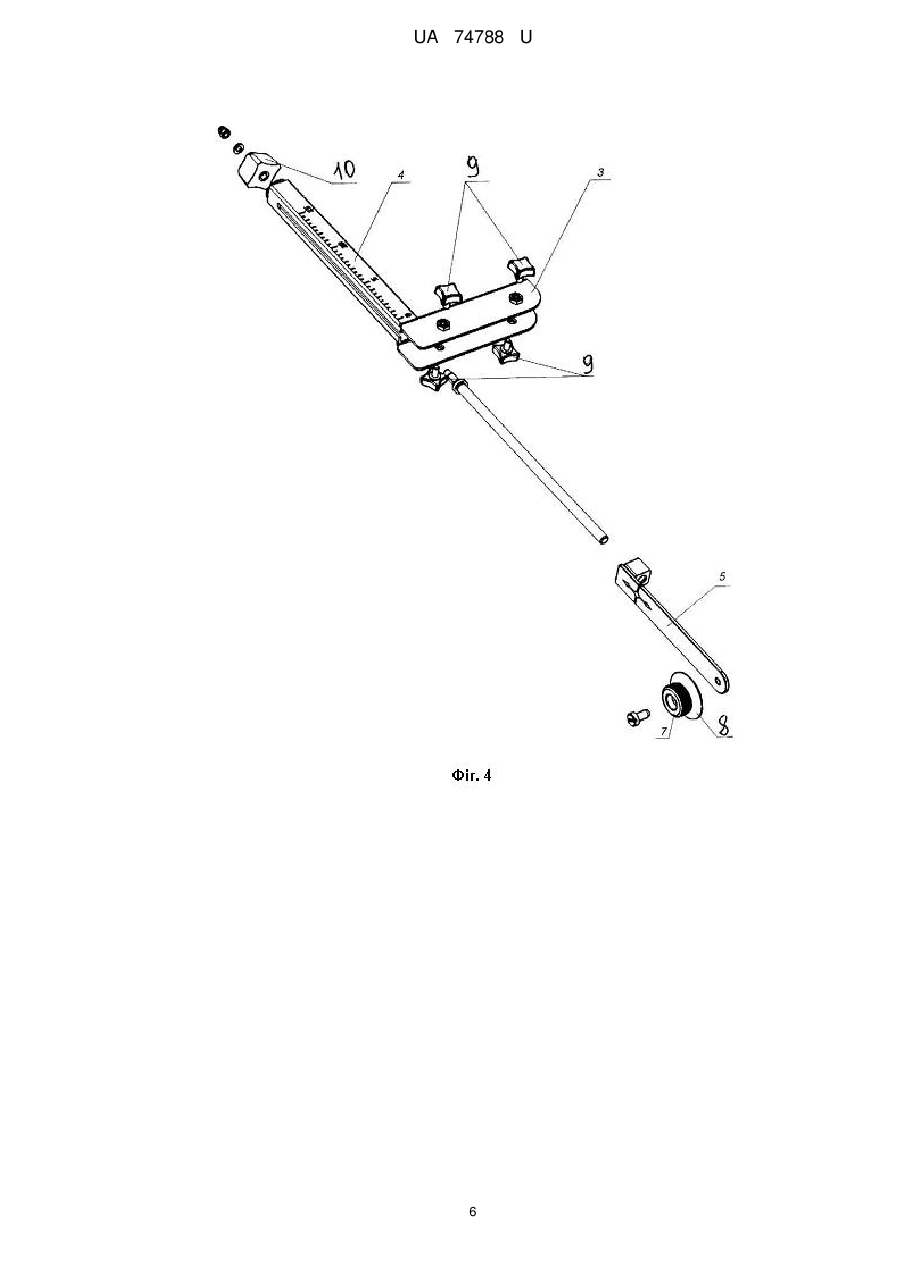

Реферат: Інструмент для оштукатурювання косяків "маяк-ролик" являє собою корпус, утворений жорсткою кутовою конструкцією з двох стовбурів, один з яких має П-подібний профіль і виконаний з можливістю розміщення та фіксації в ньому елемента для вирівнювання нанесеної штукатурної маси. В іншому стовбурі в площині, паралельній площині торця стовбура з Пподібним профілем, встановлена з можливістю регулювання та фіксації положення підвіска, що являє собою плоский лінійний жорсткий елемент, яка обладнана колесом. UA 74788 U (12) UA 74788 U UA 74788 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв, що використовуються під час опоряджувальних робіт у будівництві, зокрема до інструменту для оштукатурювання віконних і дверних косяків. Необхідність створення нових штукатурних інструментів була обумовлена спостереженням за роботою будівельників і штукатурів і аналізом якості виконаних ними робіт по оштукатурюванню дверних і віконних косяків та витраченим часом на виконання таких робіт та одержаної якості. На сьогодні, процес оштукатурювання дверних і віконних косяків трудомісткий, небезпечний і низькоефективний, а спеціалізований інструмент для опорядження дверних і віконних косяків відсутній. Під час оштукатурювання віконних і дверних косяків спочатку встановлюють і закріплюють напрямну маячну рейку на зовнішній межі косяка. Як напрямна використовується правило або рейка. Для здійснення вирівнювання нанесеної штукатурної маси встановлюють пристрій для оштукатурювання віконних і дверних косяків на маяки: дверну коробку або віконну раму і на напрямну, закріплену на зовнішній межі косяка, і рухають його уздовж зазначених маяків. Причому, відоме пристосування малку встановлюють вирізом дерев'яної рейки на дверну коробку або віконну раму, а іншим кінцем - на напрямну рейку, закріплену на зовнішній межі косяка. Недоліком відомого пристрою є неможливість регулювання та змінювання параметрів елемента для вирівнювання нанесеної штукатурної маси і необхідність виготовлення нового пристосування під кожний конкретний процес оштукатурювання віконних і дверних косяків, складність точного досягнення бажаного кута світанку і ступеня заглиблення дверної коробки чи віконної рами в тіло штукатурної маси косяка, низька продуктивність і недостатня якість оштукатурених дверних і віконних косяків. Задачею корисної моделі є створення нового інструмента для оштукатурювання віконних і дверних косяків, названого як «маяк-ролик», який забезпечує спрощення при досягненні точності створюваного бажаного кута світанку і ступеня заглиблення дверної коробки чи віконної рами в тіло штукатурної маси косяка. Використання інструмента «маяк-ролик» у пристрої для дверних косяків забезпечує підвищення безпечності, технологічності і продуктивності процесу оштукатурювання дверних і віконних косяків. Запропонований інструмент «маяк-ролик» разом зі штукатурним правилом є високоефективним пристроєм для оштукатурювання віконних і дверних косяків, який дозволяє при високій якості виконання даного виду роботи значно скоротити загальний час її проведення та знизити вимоги до кваліфікації майстра. Поставлена задача вирішується запропонованим інструментом для оштукатурювання косяків «маяком-роликом», який являє собою корпус, утворений жорсткою кутовою конструкцією з двох стовбурів, один з яких має П-подібний профіль і виконаний з можливістю розміщення та фіксації в ньому елемента для вирівнювання нанесеної штукатурної маси, а в іншому стовбурі в площині, паралельній площині торця стовбура з П-подібним профілем, встановлена з можливістю регулювання та фіксації положення підвіска, що являє собою плоский лінійний жорсткий елемент. Згідно з корисною моделлю, підвіска обладнана колесом, причому колесо встановлено на кінці підвіски, ближчому до торця стовбура з П-подібним профілем, з можливістю обертання в площині, паралельній площині торця стовбура з П-подібним профілем. В кращих варіантах виконання, колесо може бути обладнаним ребордою або кінцева ділянка підвіски, на якій встановлено колесо, може мати звужений кінець, що виступає за межу колеса, виконаний у вигляді язичкоподібної або U-подібної форми. Було встановлено, що завдяки запропонованому інструменту для оштукатурювання «маякуролику», виконаному у вигляді жорсткої кутової конструкції з двох стовбурів, в одному з яких може бути встановлений і зафіксований елемент для вирівнювання штукатурної маси, а в іншому - з'єднувальна ланка у вигляді підвіски, обладнаної колесом, дозволило при оштукатурюванні віконних і дверних косяків з легкістю підбирати необхідний кут світанку і ступінь заглиблення дверної коробки чи віконної рами в тіло штукатурної маси, тобто формувати геометрію косяка шляхом копіювання лінійної площини зовнішнього кута периметра дверної або віконної коробки зі сторони косяка і трансформування маячних параметрів в задану площину косяка. Інструмент «маяк-ролик» є генеральним сполучником при оштукатурюванні косяків, який зробив можливим використання штукатурного правила, рейки або профілю як елемента для вирівнювання нанесеної штукатурної маси, і дозволив сполучити елемент для вирівнювання нанесеної штукатурної маси (штукатурне правило, рейку або профіль), в тому числі, завдяки колеса з напрямними-маяками у вигляді віконної або дверної коробки чи рами, колеса з напрямними-маяками у вигляді віконної або дверної коробки чи рами. Таке об'єднання дозволило значно підвищити технологічність оштукатурювання і якість оштукатурених дверних і 1 UA 74788 U 5 10 15 20 25 30 35 40 45 50 55 60 віконних косяків, а також підвищити продуктивність процесу оштукатурювання дверних та віконних косяків і зменшити вимоги до кваліфікації фахівців-штукатурів, що значно розширює кількість спроможних майстрів якісно виконати цю роботу. Назва інструмента "маяк-ролик" відображає його функцію: інструмент для оштукатурювання дверних чи віконних косяків, - в якому поєднано здатність інструмента плавно котитися по напрямній (маяку). Принцип дії запропонованого інструмента «маяка-ролика» полягає в тому, що колесо рухається (котиться) по лінійній кутовій площині віконної рами або дверної коробки з боку косяка, що оздоблюється. При цьому, інструмент «маяк-ролик» дає можливість через зафіксоване в ньому штукатурне правило, рейку або профіль здійснювати копіювання параметрів зовнішнього кута периметра віконної рами або дверної коробки з боку косяка, що оштукатурюється, і трансформувати їх в задані параметри кута світанку косяка, що оздоблюється. Це сприяє ідеальному розгладжуванні штукатурної площини косяка з високою точністю зовнішніх і внутрішніх кутів кута світанку, а віконна рама чи дверна коробка зі всіх боків має однакову ступінь заглиблення в тіло косяка. Віконні рами і дверні коробки, встановлені у відповідності до прямовисної лінії, за допомогою інструмента «маяка-ролика» використовуються як один з напрямних маяків. Як другий напрямний маяк дотику елемента для вирівнювання нанесеної штукатурної маси використовується встановлений по зовнішньому куту косяка і стіни і зафіксований на прилеглій площині стіни за допомогою фіксатора для оздоблювальнобудівельних робіт іншого штукатурного правила або рейки або профілю. Корисна модель пояснюється але не обмежується ілюстраціями, на яких представлено: Фіг. 1 – «маяк-ролик», варіант виконання з ручним регулюванням підвіски, обладнаної колесом з ребордою; Фіг. 2 – «маяк-ролик», показаний на Фіг. 1, перед зборкою; Фіг. 3 – «маяк-ролик», варіант виконання з автоматичним регулюванням підвіски, обладнаної колесом з ребордою; Фіг. 4 – «маяк-ролик», показаний на Фіг. 3, перед збиранням; Фіг. 5 - пристрій для оштукатурювання віконних і дверних косяків, в якому застосований «маяк-ролик»: варіант виконання «маяка-ролика» з ручним регулюванням підвіски, що має звужений кінець язичкоподібної форми, обладнаної колесом; Фіг. 6 – «маяк-ролик», показаний на Фіг. 5, перед збиранням Фіг. 7 – «маяк-ролик», варіант виконання з автоматичним регулюванням підвіски, що має звужений кінець язичкоподібної форми, обладнаної колесом; Фіг. 8 - використання «маяка-ролика» у пристрої для оштукатурювання віконних і дверних косяків при оштукатурюванні дверних косяків. Інструмент для оштукатурювання косяків «маяк-ролик» 1, показаний на зображеннях (Фіг. 1 Фіг. 8), виконаний з можливістю вставлення і фіксування в ньому елемента для вирівнювання нанесеної штукатурної маси, де як такий може бути використаний штукатурне правило 2, рейка або профіль (Фіг. 5, Фіг. 8). «Маяк-ролик» 1 являє собою корпус, утворений жорсткою кутовою конструкцією зі стовбурів 3 і 4. Стовбур 3 має П-подібний профіль для розміщення та фіксації в ньому елемента для вирівнювання нанесеної штукатурної маси, наприклад, штукатурного правила 2. В стовбурі 4 в площині, паралельній площині торця стовбура 3 з П-подібним профілем, встановлена підвіска 5, що являє собою плоский лінійний жорсткий елемент, один кінець 6 якого може бути звуженим і мати язичкоподібну (Фіг. 5, Фіг.6) або U-подібну форму. Підвіска 5 виконана з можливістю регулювання, ручного (Фіг. 1, Фіг. 2, Фіг. 5, Фіг. 6) або автоматичного (Фіг. 3, Фіг. 4, Фіг. 7 і Фіг. 8) та фіксації її положення. Підвіска 5 обладнана колесом 7. Колесо 7 встановлено на кінці підвіски 5, ближчому до торця стовбура 3 з можливістю обертання в площині, паралельній площині торця стовбура 3 а, при зафіксованому у стовбурі 3 штукатурному правилі 2 Фіг. 5), паралельно площині торця правила 2. Для забезпечення ідеального копіювання параметрів зовнішнього кута периметра віконної рами або дверної коробки з боку косяка, що оштукатурюється, і трансформування їх в задані параметри кута світанку косяка, що оздоблюється, колесо 7 може бути обладнаним ребордою 8, або колесо 7 встановлено на підвісці 5, що має звужений кінець 6, виконаний у вигляді язичкоподібної або Uподібної форми, таким чином, що звужений кінець 6 виступає за межі колеса 7. Фіксація елемента для вирівнювання нанесеної штукатурної маси, наприклад штукатурного правила 2, в стовбурі 3 з П-подібним профілем і регулювання та фіксація положення підвіски 5 в стовбурі 4 може здійснюватися за допомогою фіксуючих елементів 9, 10. На Фіг. 8 показано застосування «маяка-ролика» на прикладі опорядження косяка дверної коробки, де використані такі позначення: стіна 11, дверна коробка 12, фіксатор для оздоблювально-будівельних робіт 13, оштукатурена поверхня косяка 14, маячна рейка 15. 2 UA 74788 U 5 10 15 20 25 30 35 Пристрій використовується таким чином. До початку опорядження косяків прилеглі стіни (Фіг. 8) мають бути оштукатуреними і затертими. Заданий кут світанку встановлюють косинцем. Виходячи з величини кута, на оштукатуреній стіні 11 згідно з рівнеміром створюють маяк зовнішньої межі косяка шляхом встановлення і фіксації маячної рейки 15. Роль другого маяка виконує дверна коробка 12, встановлена у відповідності до стандартів в рівні. Штукатурне правило 2 розміщають тупою його частиною в стовбурі 3 і фіксують за допомогою з'єднувальних елементів 9 так, щоб підвіска 5 своїм плоским тильним боком була притиснута до торця штукатурного правила 2, а колесо 7 служило рухомим обертальним зубом по зовнішній лінійній кутовій площині дверної коробки 12. Штукатурну масу з надлишком наносять на поверхню стіни 11, що має бути опоряджена як косяк. По двох маяках: дверній коробці 12 і маячній рейці 15, зафіксованій на зовнішній межі косяка, встановлюють пристрій для оштукатурювання віконних і дверних косяків, причому колесо 7 розміщують на маяку, роль якого виконує дверна коробка 12. Вибирають задане або бажане занурення дверної коробки шляхом переміщення і фіксації підвіски 5 у стовбурі 4. Особа, що виконує опорядження косяка, з надлишком накидає штукатурну масу на опоряджувальну поверхню, тримаючи двома руками пристрій для оштукатурювання віконних і дверних косяків, колесо якого розташовується на зовнішньому куті складової периметра дверної коробки 12 з боку косяка, що оздоблюється, а ділянка штукатурного правила 2 опирається на маячну рейку 15. Далі, особа, що виконує опорядження косяка, переміщує пристрій за двома маячними складовими: дверною коробкою 12 і маячною рейкою 15. При цьому, колесо 7 котиться по одній лінії дверної коробки 12, завдяки чому здійснюється копіювання параметрів зовнішнього кута даної складової периметра дверної коробки з боку косяка, що оштукатурюється, які трансформуються в задані параметри кута світанку косяка, що оздоблюється, завдяки штукатурному правилу 2. При цьому відбувається розгладжування надлишку штукатурної маси з отриманням оштукатуреної поверхні 14, створеною з високою точністю зовнішніх і внутрішніх кутів світанку. Після цього затирають поверхню утвореного косяка і знімають маячну рейку 15, встановлену на зовнішній межі кута косяка. В результаті використання запропонованого інструмента «маяка-ролика» для оштукатурювання віконних і дверних косяків отримують ідеальні косяки за короткий проміжок часу з мінімальними затратами та зменшеними вимогами до майстерності фахівців штукатурів. Конструкція інструмента маяк-ролик дозволяє універсально і плавно регулювати будь-який внутрішній кут косяків і задавати потрібну глибину занурення віконної рами чи дверної коробки в тіло косяка. Таким чином, використання запропонованого «маяка-ролика» для оштукатурювання віконних і дверних косяків забезпечує: - підвищення технологічності і продуктивності оштукатурювання дверних і віконних косяків; - підвищення якості оштукатурених дверних і віконних косяків; - підвищення точності досягнення бажаного кута світанку і ступеня заглиблення дверної коробки чи віконної рами в тіло штукатурної маси косяка. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Інструмент для оштукатурювання косяків "маяк-ролик", який відрізняється тим, що являє собою корпус, утворений жорсткою кутовою конструкцією з двох стовбурів, один з яких має Пподібний профіль і виконаний з можливістю розміщення та фіксації в ньому елемента для вирівнювання нанесеної штукатурної маси, а в іншому стовбурі в площині, паралельній площині торця стовбура з П-подібним профілем, встановлена з можливістю регулювання та фіксації положення підвіска, що являє собою плоский лінійний жорсткий елемент, яка обладнана колесом, причому колесо встановлено на кінці підвіски, ближчому до торця стовбура з Пподібним профілем, з можливістю обертання в площині, паралельній площині торця стовбура з П-подібним профілем. 2. Інструмент за п. 1, який відрізняється тим, що колесо додатково обладнане ребордою. 3. Інструмент за п. 1, який відрізняється тим, що кінцева ділянка підвіски, на якій встановлено колесо, має звужений кінець, що виступає за межу колеса, виконаний у вигляді язичкоподібної або U-подібної форми. 3 UA 74788 U 4 UA 74788 U 5 UA 74788 U 6 UA 74788 U 7 UA 74788 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
