Пристрій для оштукатурювання віконних і дверних косяків по письменському с.в

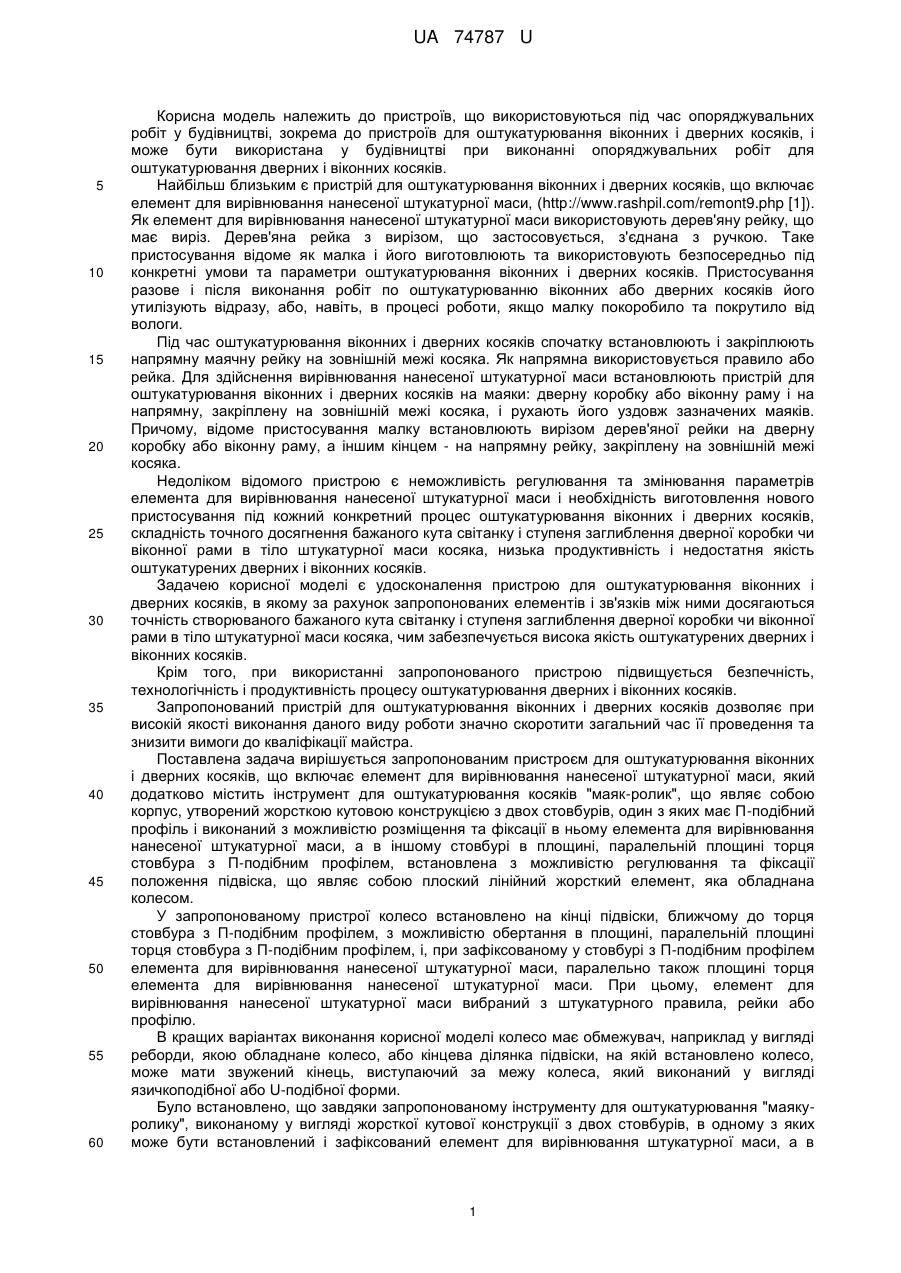

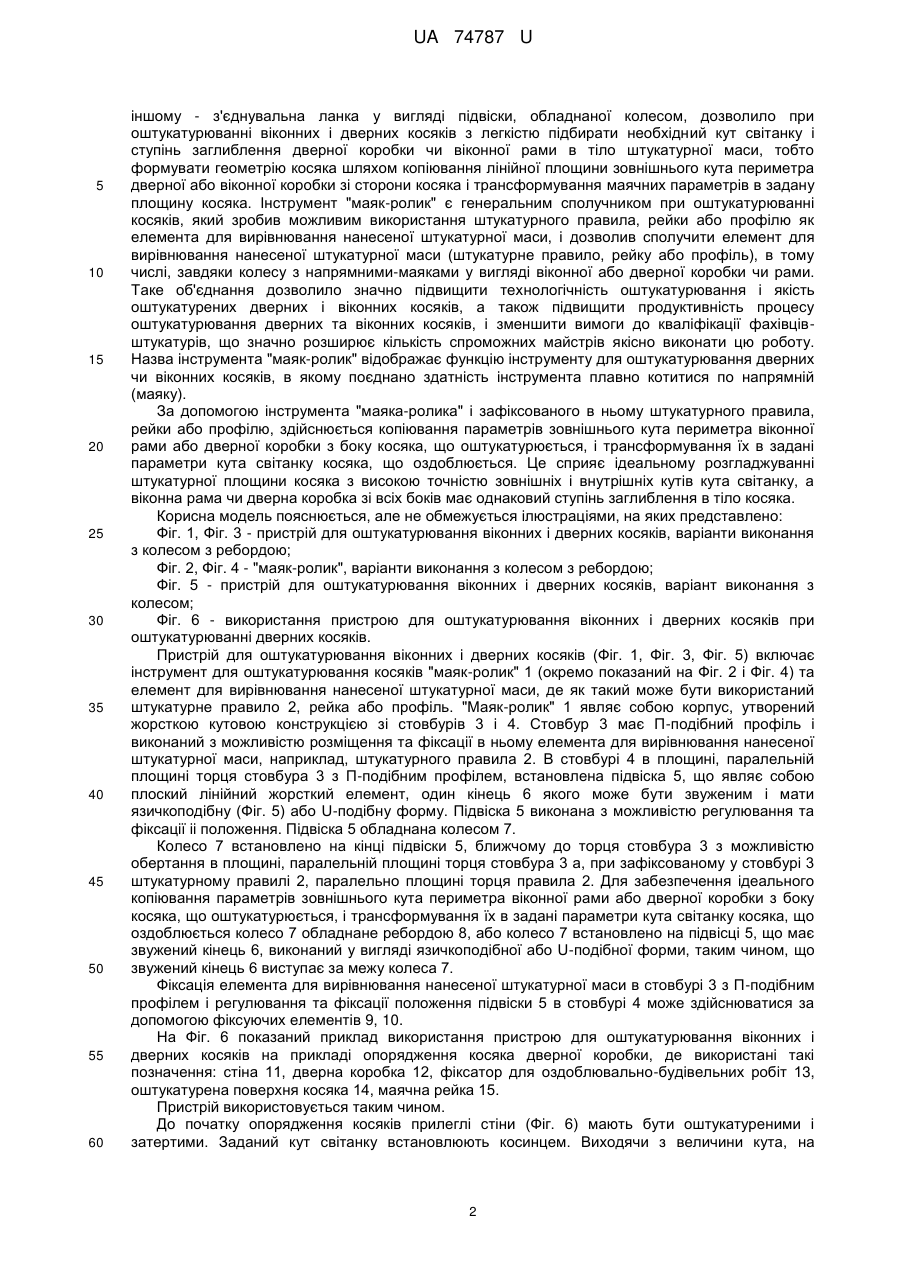

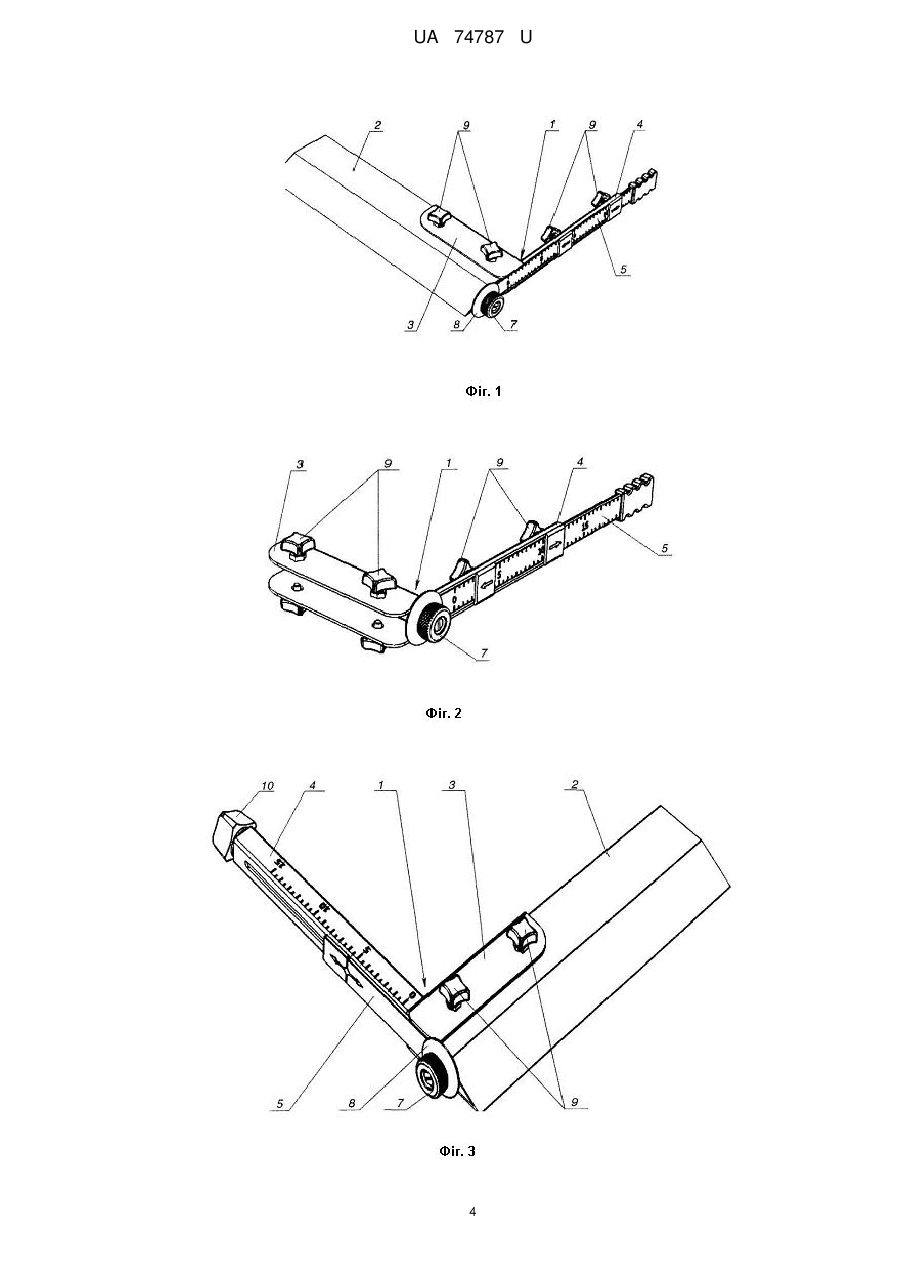

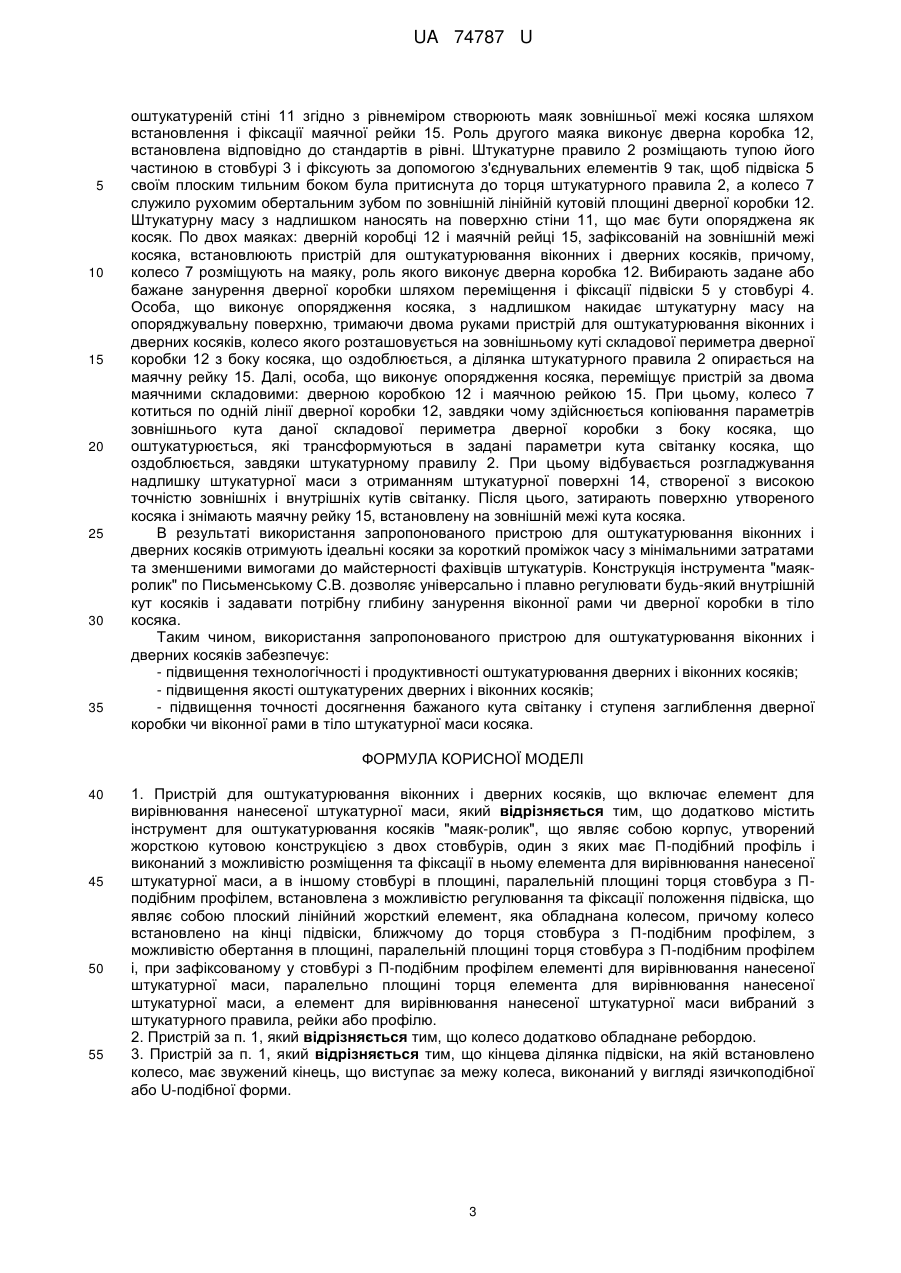

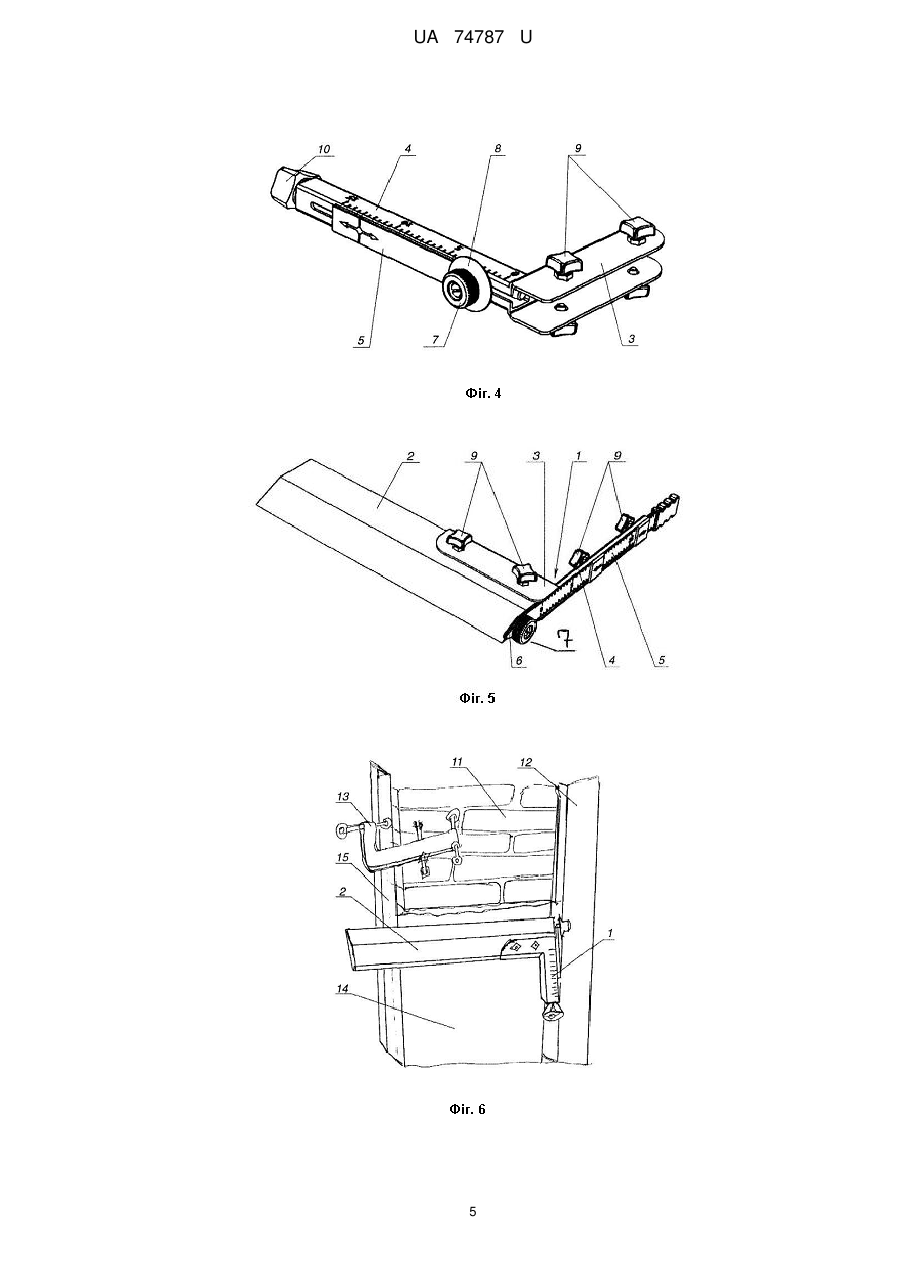

Реферат: Пристрій для оштукатурювання віконних і дверних косяків включає елемент для вирівнювання нанесеної штукатурної маси, інструмент для оштукатурювання косяків "маяк-ролик", що являє собою корпус, утворений жорсткою кутовою конструкцією з двох стовбурів. Один із стовбурів має П-подібний профіль і виконаний з можливістю розміщення та фіксації в ньому елемента для вирівнювання нанесеної штукатурної маси. В іншому стовбурі встановлена з можливістю регулювання та фіксації положення підвіска. UA 74787 U (12) UA 74787 U UA 74787 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв, що використовуються під час опоряджувальних робіт у будівництві, зокрема до пристроїв для оштукатурювання віконних і дверних косяків, і може бути використана у будівництві при виконанні опоряджувальних робіт для оштукатурювання дверних і віконних косяків. Найбільш близьким є пристрій для оштукатурювання віконних і дверних косяків, що включає елемент для вирівнювання нанесеної штукатурної маси, (http://www.rashpil.com/remont9.php [1]). Як елемент для вирівнювання нанесеної штукатурної маси використовують дерев'яну рейку, що має виріз. Дерев'яна рейка з вирізом, що застосовується, з'єднана з ручкою. Таке пристосування відоме як малка і його виготовлюють та використовують безпосередньо під конкретні умови та параметри оштукатурювання віконних і дверних косяків. Пристосування разове і після виконання робіт по оштукатурюванню віконних або дверних косяків його утилізують відразу, або, навіть, в процесі роботи, якщо малку покоробило та покрутило від вологи. Під час оштукатурювання віконних і дверних косяків спочатку встановлюють і закріплюють напрямну маячну рейку на зовнішній межі косяка. Як напрямна використовується правило або рейка. Для здійснення вирівнювання нанесеної штукатурної маси встановлюють пристрій для оштукатурювання віконних і дверних косяків на маяки: дверну коробку або віконну раму і на напрямну, закріплену на зовнішній межі косяка, і рухають його уздовж зазначених маяків. Причому, відоме пристосування малку встановлюють вирізом дерев'яної рейки на дверну коробку або віконну раму, а іншим кінцем - на напрямну рейку, закріплену на зовнішній межі косяка. Недоліком відомого пристрою є неможливість регулювання та змінювання параметрів елемента для вирівнювання нанесеної штукатурної маси і необхідність виготовлення нового пристосування під кожний конкретний процес оштукатурювання віконних і дверних косяків, складність точного досягнення бажаного кута світанку і ступеня заглиблення дверної коробки чи віконної рами в тіло штукатурної маси косяка, низька продуктивність і недостатня якість оштукатурених дверних і віконних косяків. Задачею корисної моделі є удосконалення пристрою для оштукатурювання віконних і дверних косяків, в якому за рахунок запропонованих елементів і зв'язків між ними досягаються точність створюваного бажаного кута світанку і ступеня заглиблення дверної коробки чи віконної рами в тіло штукатурної маси косяка, чим забезпечується висока якість оштукатурених дверних і віконних косяків. Крім того, при використанні запропонованого пристрою підвищується безпечність, технологічність і продуктивність процесу оштукатурювання дверних і віконних косяків. Запропонований пристрій для оштукатурювання віконних і дверних косяків дозволяє при високій якості виконання даного виду роботи значно скоротити загальний час її проведення та знизити вимоги до кваліфікації майстра. Поставлена задача вирішується запропонованим пристроєм для оштукатурювання віконних і дверних косяків, що включає елемент для вирівнювання нанесеної штукатурної маси, який додатково містить інструмент для оштукатурювання косяків "маяк-ролик", що являє собою корпус, утворений жорсткою кутовою конструкцією з двох стовбурів, один з яких має П-подібний профіль і виконаний з можливістю розміщення та фіксації в ньому елемента для вирівнювання нанесеної штукатурної маси, а в іншому стовбурі в площині, паралельній площині торця стовбура з П-подібним профілем, встановлена з можливістю регулювання та фіксації положення підвіска, що являє собою плоский лінійний жорсткий елемент, яка обладнана колесом. У запропонованому пристрої колесо встановлено на кінці підвіски, ближчому до торця стовбура з П-подібним профілем, з можливістю обертання в площині, паралельній площині торця стовбура з П-подібним профілем, і, при зафіксованому у стовбурі з П-подібним профілем елемента для вирівнювання нанесеної штукатурної маси, паралельно також площині торця елемента для вирівнювання нанесеної штукатурної маси. При цьому, елемент для вирівнювання нанесеної штукатурної маси вибраний з штукатурного правила, рейки або профілю. В кращих варіантах виконання корисної моделі колесо має обмежувач, наприклад у вигляді реборди, якою обладнане колесо, або кінцева ділянка підвіски, на якій встановлено колесо, може мати звужений кінець, виступаючий за межу колеса, який виконаний у вигляді язичкоподібної або U-подібної форми. Було встановлено, що завдяки запропонованому інструменту для оштукатурювання "маякуролику", виконаному у вигляді жорсткої кутової конструкції з двох стовбурів, в одному з яких може бути встановлений і зафіксований елемент для вирівнювання штукатурної маси, а в 1 UA 74787 U 5 10 15 20 25 30 35 40 45 50 55 60 іншому - з'єднувальна ланка у вигляді підвіски, обладнаної колесом, дозволило при оштукатурюванні віконних і дверних косяків з легкістю підбирати необхідний кут світанку і ступінь заглиблення дверної коробки чи віконної рами в тіло штукатурної маси, тобто формувати геометрію косяка шляхом копіювання лінійної площини зовнішнього кута периметра дверної або віконної коробки зі сторони косяка і трансформування маячних параметрів в задану площину косяка. Інструмент "маяк-ролик" є генеральним сполучником при оштукатурюванні косяків, який зробив можливим використання штукатурного правила, рейки або профілю як елемента для вирівнювання нанесеної штукатурної маси, і дозволив сполучити елемент для вирівнювання нанесеної штукатурної маси (штукатурне правило, рейку або профіль), в тому числі, завдяки колесу з напрямними-маяками у вигляді віконної або дверної коробки чи рами. Таке об'єднання дозволило значно підвищити технологічність оштукатурювання і якість оштукатурених дверних і віконних косяків, а також підвищити продуктивність процесу оштукатурювання дверних та віконних косяків, і зменшити вимоги до кваліфікації фахівцівштукатурів, що значно розширює кількість спроможних майстрів якісно виконати цю роботу. Назва інструмента "маяк-ролик" відображає функцію інструменту для оштукатурювання дверних чи віконних косяків, в якому поєднано здатність інструмента плавно котитися по напрямній (маяку). За допомогою інструмента "маяка-ролика" і зафіксованого в ньому штукатурного правила, рейки або профілю, здійснюється копіювання параметрів зовнішнього кута периметра віконної рами або дверної коробки з боку косяка, що оштукатурюється, і трансформування їх в задані параметри кута світанку косяка, що оздоблюється. Це сприяє ідеальному розгладжуванні штукатурної площини косяка з високою точністю зовнішніх і внутрішніх кутів кута світанку, а віконна рама чи дверна коробка зі всіх боків має однаковий ступінь заглиблення в тіло косяка. Корисна модель пояснюється, але не обмежується ілюстраціями, на яких представлено: Фіг. 1, Фіг. 3 - пристрій для оштукатурювання віконних і дверних косяків, варіанти виконання з колесом з ребордою; Фіг. 2, Фіг. 4 - "маяк-ролик", варіанти виконання з колесом з ребордою; Фіг. 5 - пристрій для оштукатурювання віконних і дверних косяків, варіант виконання з колесом; Фіг. 6 - використання пристрою для оштукатурювання віконних і дверних косяків при оштукатурюванні дверних косяків. Пристрій для оштукатурювання віконних і дверних косяків (Фіг. 1, Фіг. 3, Фіг. 5) включає інструмент для оштукатурювання косяків "маяк-ролик" 1 (окремо показаний на Фіг. 2 і Фіг. 4) та елемент для вирівнювання нанесеної штукатурної маси, де як такий може бути використаний штукатурне правило 2, рейка або профіль. "Маяк-ролик" 1 являє собою корпус, утворений жорсткою кутовою конструкцією зі стовбурів 3 і 4. Стовбур 3 має П-подібний профіль і виконаний з можливістю розміщення та фіксації в ньому елемента для вирівнювання нанесеної штукатурної маси, наприклад, штукатурного правила 2. В стовбурі 4 в площині, паралельній площині торця стовбура 3 з П-подібним профілем, встановлена підвіска 5, що являє собою плоский лінійний жорсткий елемент, один кінець 6 якого може бути звуженим і мати язичкоподібну (Фіг. 5) або U-подібну форму. Підвіска 5 виконана з можливістю регулювання та фіксації іі положення. Підвіска 5 обладнана колесом 7. Колесо 7 встановлено на кінці підвіски 5, ближчому до торця стовбура 3 з можливістю обертання в площині, паралельній площині торця стовбура 3 а, при зафіксованому у стовбурі 3 штукатурному правилі 2, паралельно площині торця правила 2. Для забезпечення ідеального копіювання параметрів зовнішнього кута периметра віконної рами або дверної коробки з боку косяка, що оштукатурюється, і трансформування їх в задані параметри кута світанку косяка, що оздоблюється колесо 7 обладнане ребордою 8, або колесо 7 встановлено на підвісці 5, що має звужений кінець 6, виконаний у вигляді язичкоподібної або U-подібної форми, таким чином, що звужений кінець 6 виступає за межу колеса 7. Фіксація елемента для вирівнювання нанесеної штукатурної маси в стовбурі 3 з П-подібним профілем і регулювання та фіксації положення підвіски 5 в стовбурі 4 може здійснюватися за допомогою фіксуючих елементів 9, 10. На Фіг. 6 показаний приклад використання пристрою для оштукатурювання віконних і дверних косяків на прикладі опорядження косяка дверної коробки, де використані такі позначення: стіна 11, дверна коробка 12, фіксатор для оздоблювально-будівельних робіт 13, оштукатурена поверхня косяка 14, маячна рейка 15. Пристрій використовується таким чином. До початку опорядження косяків прилеглі стіни (Фіг. 6) мають бути оштукатуреними і затертими. Заданий кут світанку встановлюють косинцем. Виходячи з величини кута, на 2 UA 74787 U 5 10 15 20 25 30 35 оштукатуреній стіні 11 згідно з рівнеміром створюють маяк зовнішньої межі косяка шляхом встановлення і фіксації маячної рейки 15. Роль другого маяка виконує дверна коробка 12, встановлена відповідно до стандартів в рівні. Штукатурне правило 2 розміщають тупою його частиною в стовбурі 3 і фіксують за допомогою з'єднувальних елементів 9 так, щоб підвіска 5 своїм плоским тильним боком була притиснута до торця штукатурного правила 2, а колесо 7 служило рухомим обертальним зубом по зовнішній лінійній кутовій площині дверної коробки 12. Штукатурну масу з надлишком наносять на поверхню стіни 11, що має бути опоряджена як косяк. По двох маяках: дверній коробці 12 і маячній рейці 15, зафіксованій на зовнішній межі косяка, встановлюють пристрій для оштукатурювання віконних і дверних косяків, причому, колесо 7 розміщують на маяку, роль якого виконує дверна коробка 12. Вибирають задане або бажане занурення дверної коробки шляхом переміщення і фіксації підвіски 5 у стовбурі 4. Особа, що виконує опорядження косяка, з надлишком накидає штукатурну масу на опоряджувальну поверхню, тримаючи двома руками пристрій для оштукатурювання віконних і дверних косяків, колесо якого розташовується на зовнішньому куті складової периметра дверної коробки 12 з боку косяка, що оздоблюється, а ділянка штукатурного правила 2 опирається на маячну рейку 15. Далі, особа, що виконує опорядження косяка, переміщує пристрій за двома маячними складовими: дверною коробкою 12 і маячною рейкою 15. При цьому, колесо 7 котиться по одній лінії дверної коробки 12, завдяки чому здійснюється копіювання параметрів зовнішнього кута даної складової периметра дверної коробки з боку косяка, що оштукатурюється, які трансформуються в задані параметри кута світанку косяка, що оздоблюється, завдяки штукатурному правилу 2. При цьому відбувається розгладжування надлишку штукатурної маси з отриманням штукатурної поверхні 14, створеної з високою точністю зовнішніх і внутрішніх кутів світанку. Після цього, затирають поверхню утвореного косяка і знімають маячну рейку 15, встановлену на зовнішній межі кута косяка. В результаті використання запропонованого пристрою для оштукатурювання віконних і дверних косяків отримують ідеальні косяки за короткий проміжок часу з мінімальними затратами та зменшеними вимогами до майстерності фахівців штукатурів. Конструкція інструмента "маякролик" по Письменському С.В. дозволяє універсально і плавно регулювати будь-який внутрішній кут косяків і задавати потрібну глибину занурення віконної рами чи дверної коробки в тіло косяка. Таким чином, використання запропонованого пристрою для оштукатурювання віконних і дверних косяків забезпечує: - підвищення технологічності і продуктивності оштукатурювання дверних і віконних косяків; - підвищення якості оштукатурених дверних і віконних косяків; - підвищення точності досягнення бажаного кута світанку і ступеня заглиблення дверної коробки чи віконної рами в тіло штукатурної маси косяка. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 1. Пристрій для оштукатурювання віконних і дверних косяків, що включає елемент для вирівнювання нанесеної штукатурної маси, який відрізняється тим, що додатково містить інструмент для оштукатурювання косяків "маяк-ролик", що являє собою корпус, утворений жорсткою кутовою конструкцією з двох стовбурів, один з яких має П-подібний профіль і виконаний з можливістю розміщення та фіксації в ньому елемента для вирівнювання нанесеної штукатурної маси, а в іншому стовбурі в площині, паралельній площині торця стовбура з Пподібним профілем, встановлена з можливістю регулювання та фіксації положення підвіска, що являє собою плоский лінійний жорсткий елемент, яка обладнана колесом, причому колесо встановлено на кінці підвіски, ближчому до торця стовбура з П-подібним профілем, з можливістю обертання в площині, паралельній площині торця стовбура з П-подібним профілем і, при зафіксованому у стовбурі з П-подібним профілем елементі для вирівнювання нанесеної штукатурної маси, паралельно площині торця елемента для вирівнювання нанесеної штукатурної маси, а елемент для вирівнювання нанесеної штукатурної маси вибраний з штукатурного правила, рейки або профілю. 2. Пристрій за п. 1, який відрізняється тим, що колесо додатково обладнане ребордою. 3. Пристрій за п. 1, який відрізняється тим, що кінцева ділянка підвіски, на якій встановлено колесо, має звужений кінець, що виступає за межу колеса, виконаний у вигляді язичкоподібної або U-подібної форми. 3 UA 74787 U 4 UA 74787 U 5 UA 74787 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
