Картка для багатоцільового застосування

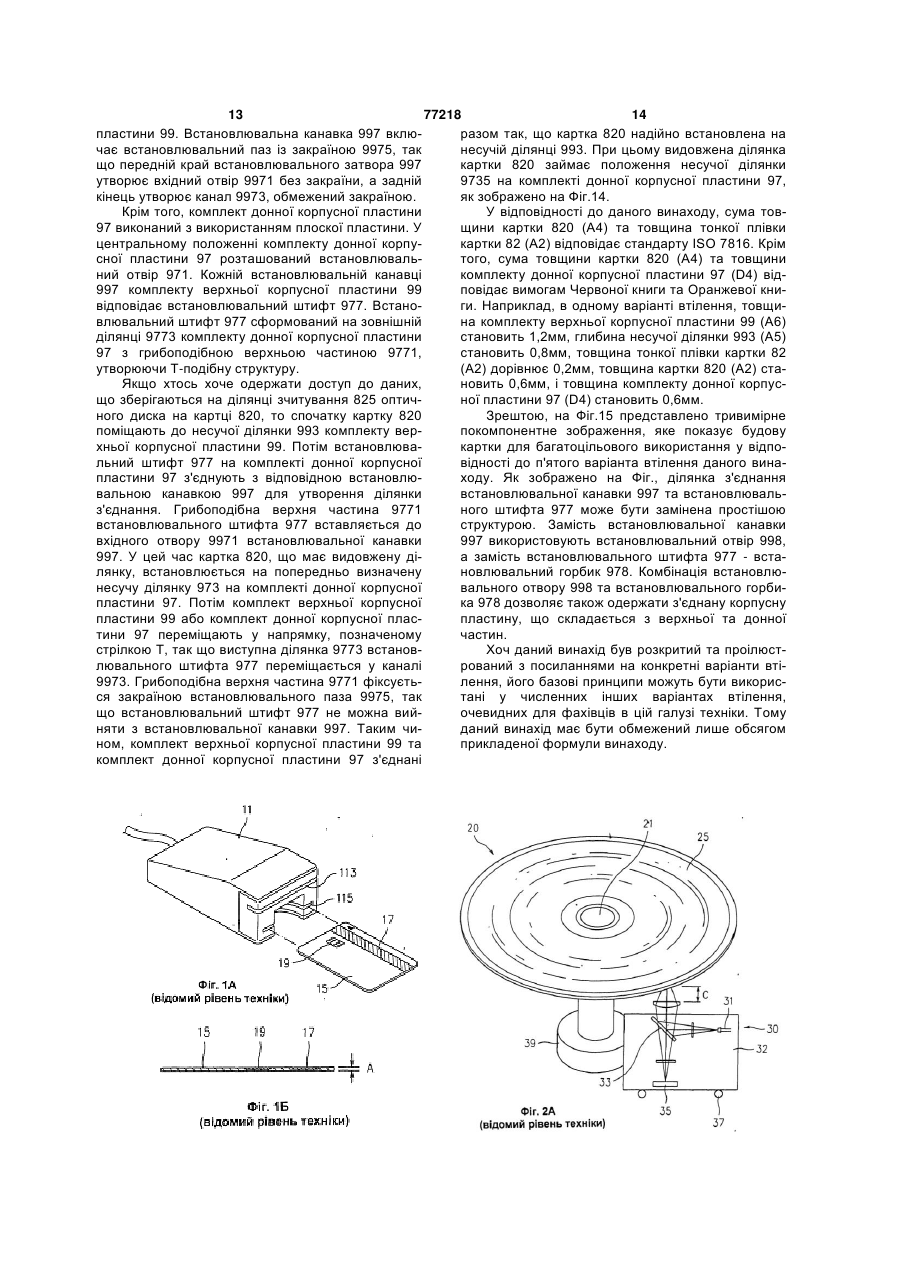

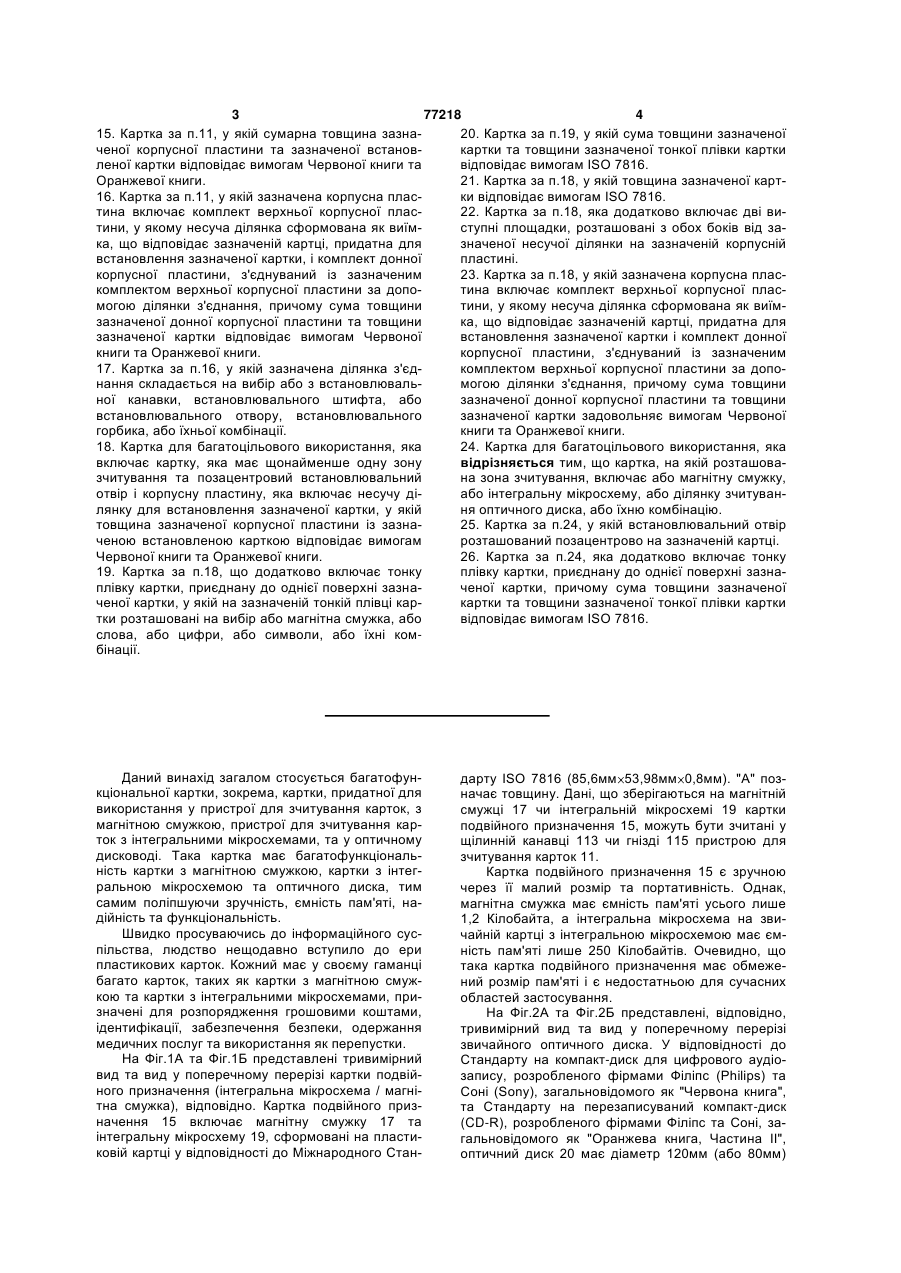

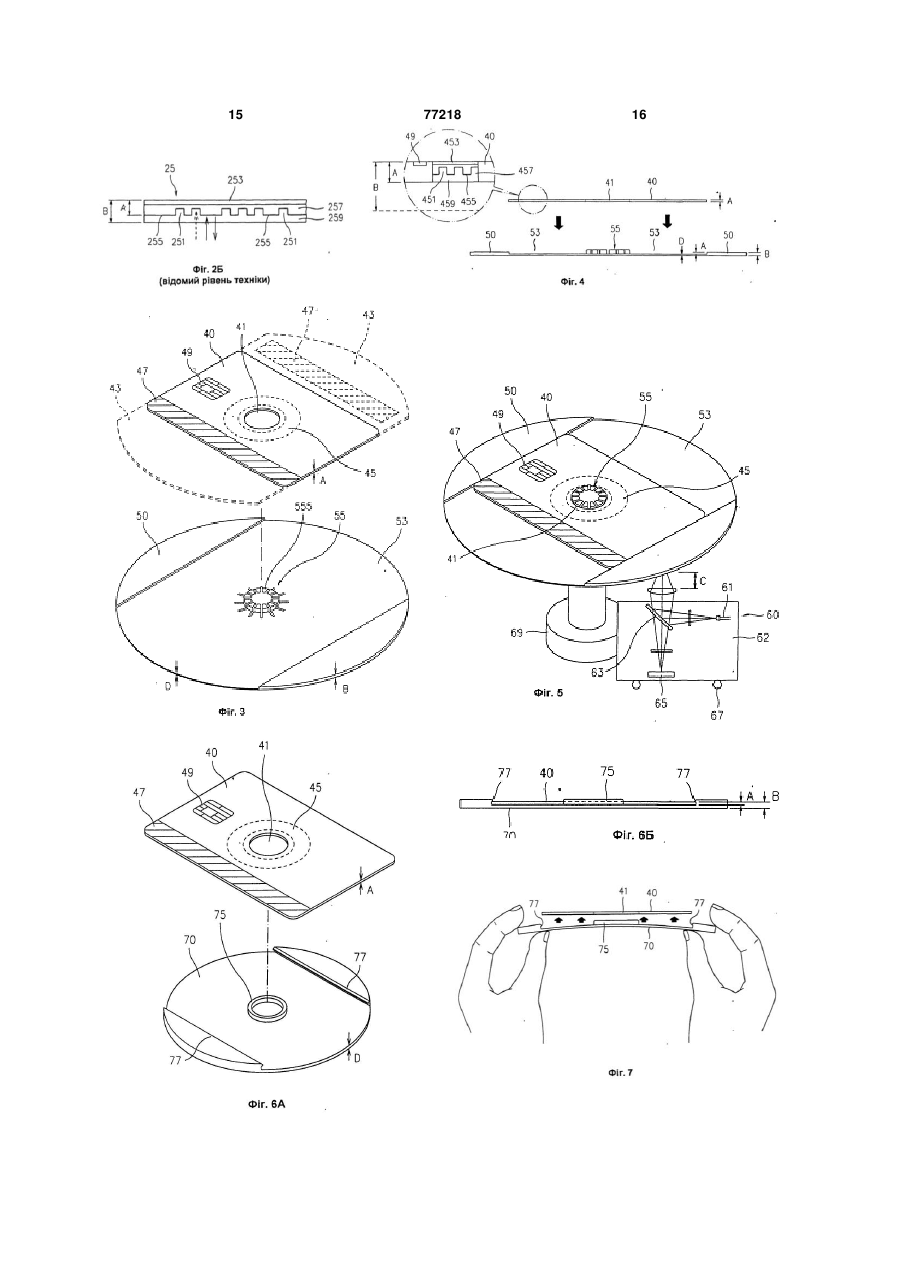

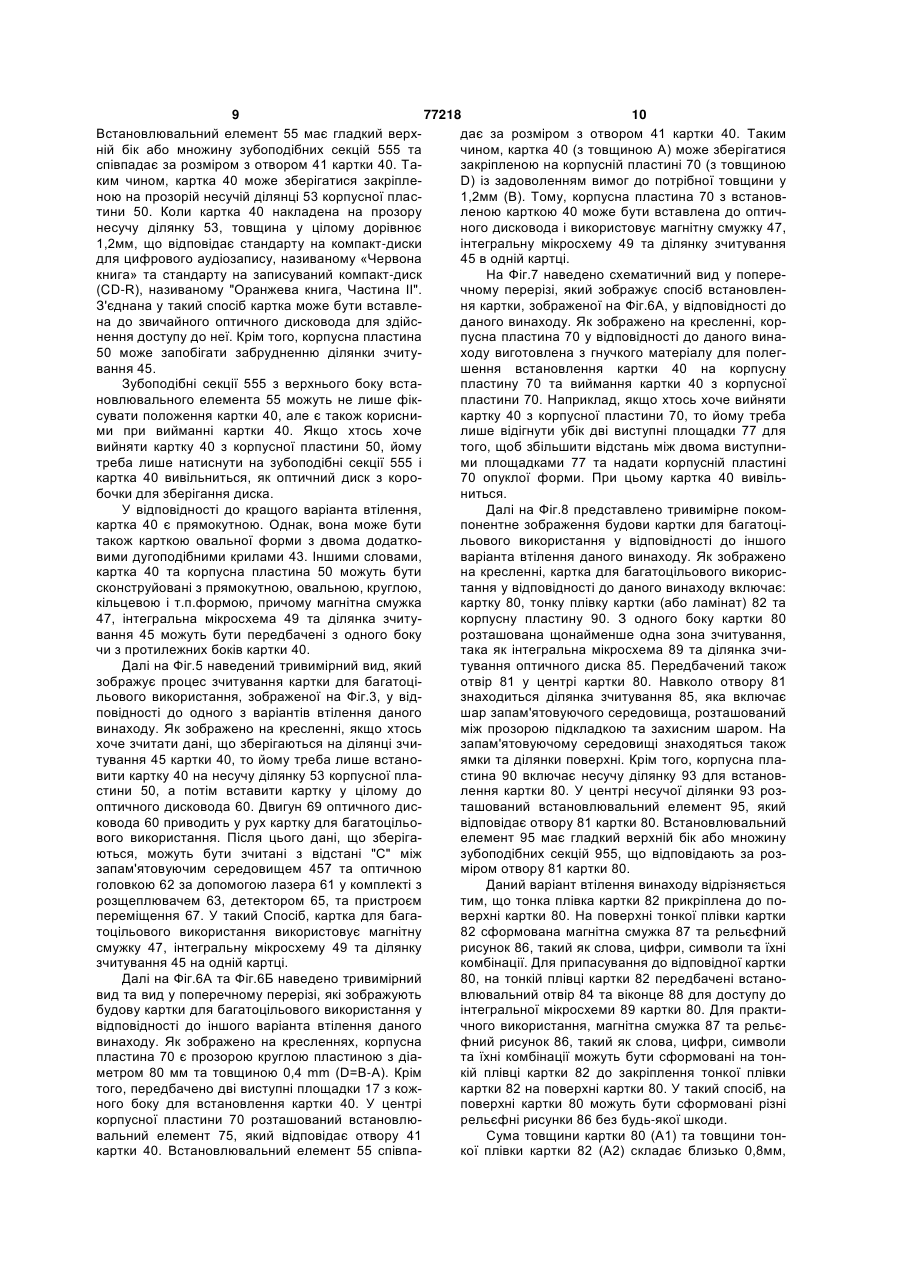

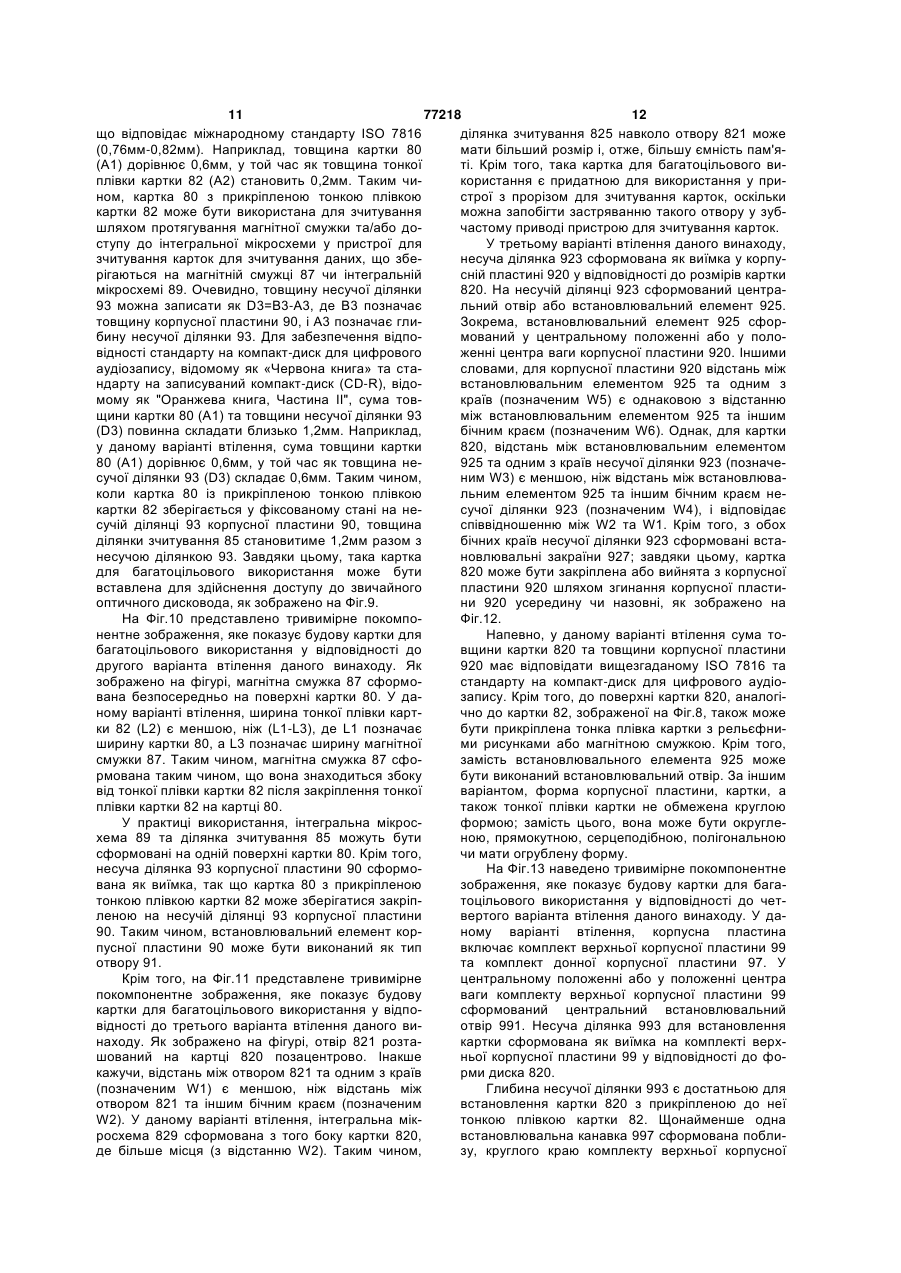

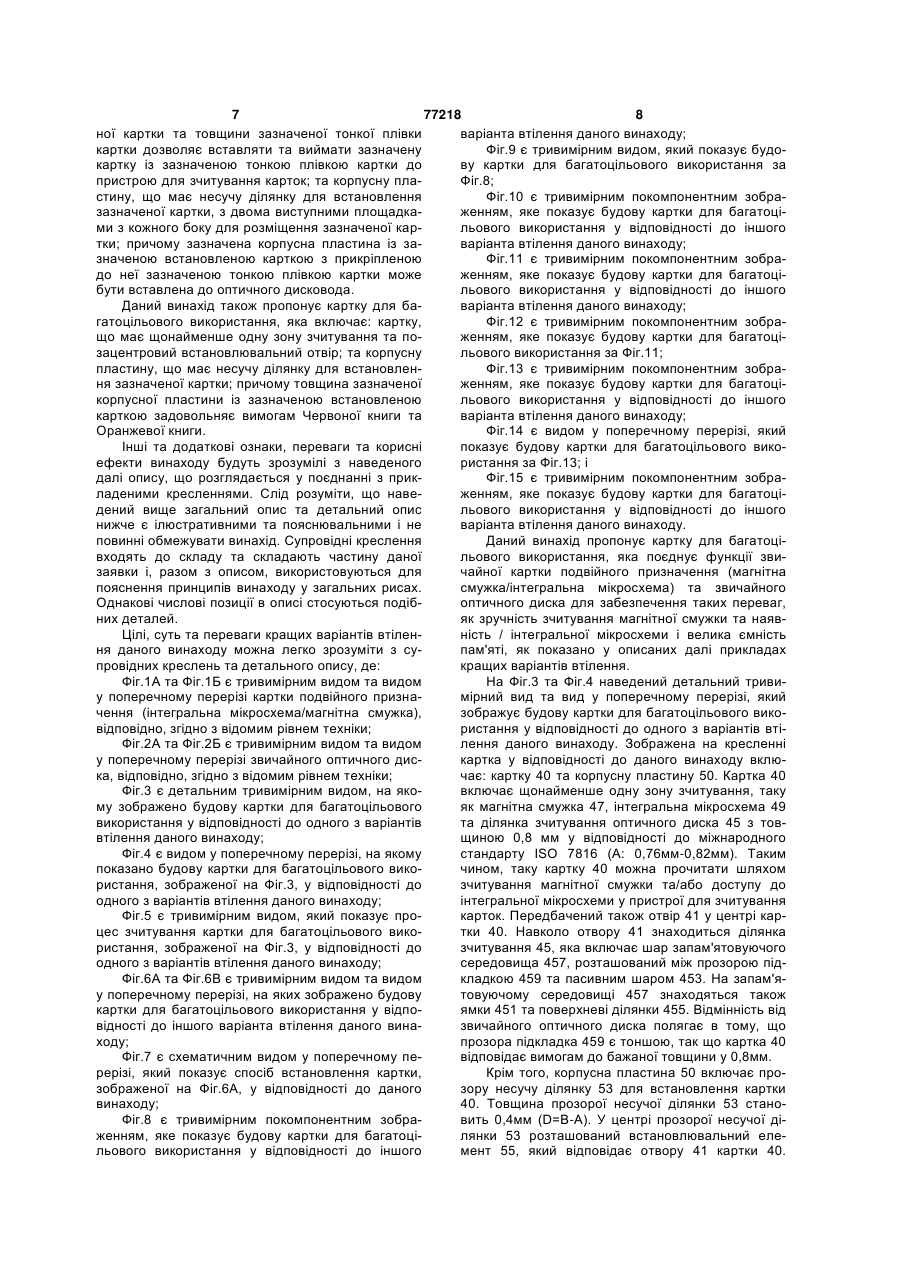

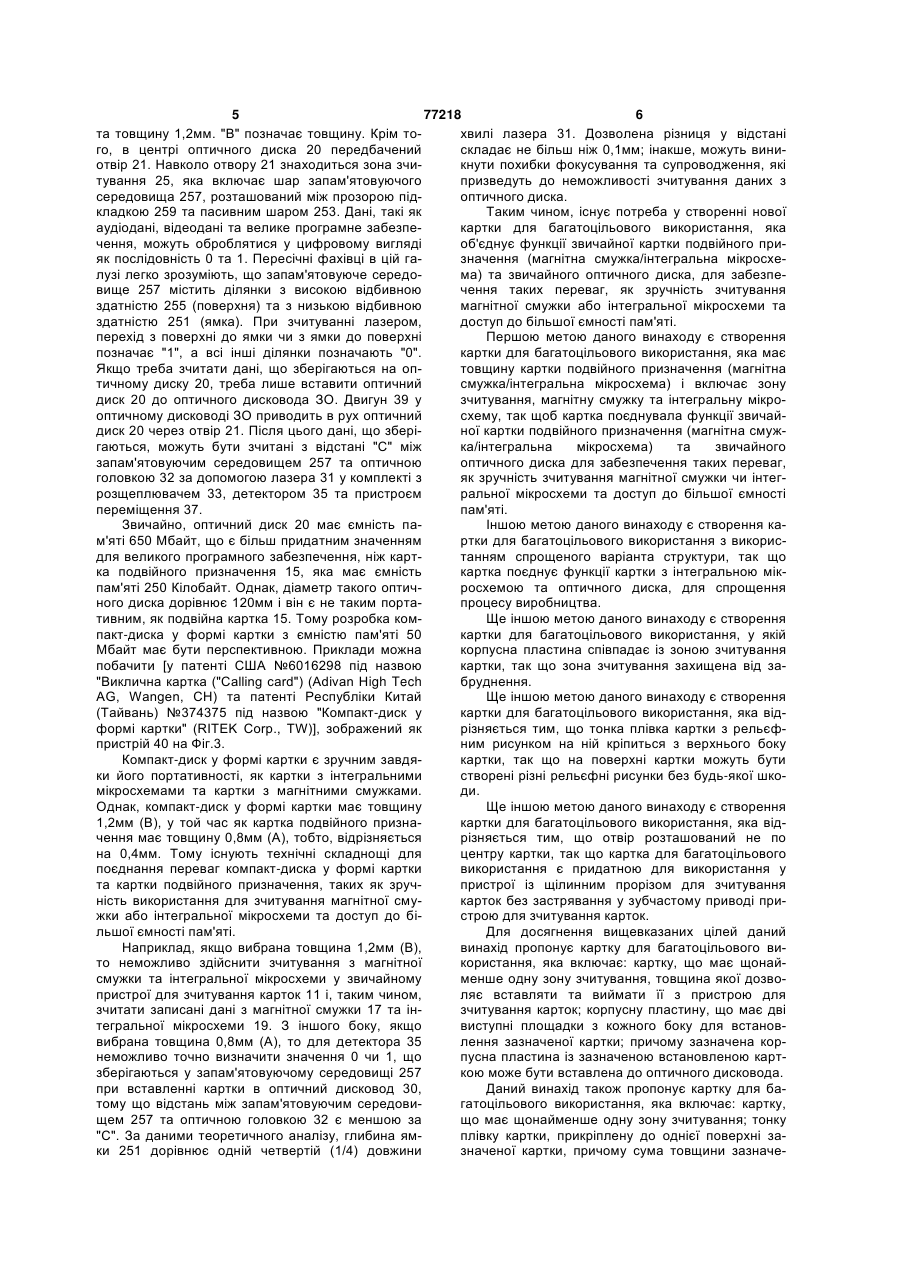

1. Картка для багатоцільового використання, яка включає картку, яка має щонайменше одну зону зчитування, товщина якої дозволяє вставляти та виймати її до пристрою для зчитування карток і корпусну пластину, яка включає дві виступні площадки з кожного боку для встановлення зазначеної картки, причому зазначена корпусна пластина з встановленою зазначеною карткою може бути вставлена до оптичного дисковода. 2. Картка за п.1, у якій зазначена зона зчитування є або магнітною смужкою, або інтегральною мікросхемою, або ділянкою зчитування оптичного диска, або їхньою комбінацією. 3. Картка за п.1, у якій товщина зазначеної корпусної пластини, з'єднаної із зазначеною встановленою карткою, точно дорівнює товщині диска у відповідності до стандарту на компакт-диск для цифрового аудіозапису, називаному Червона книга, та стандарту на записуваний компакт-диск (CDR), називаному Оранжева книга. 4. Картка за п.1, у якій на зазначеній картці передбачена ділянка зчитування, у центрі якої розташований отвір, розмір якого співпадає з встановлювальним елементом, передбаченим на зазначеній корпусній пластині, а зазначений встановлювальний елемент має або гладкий верхній бік, або множину зубоподібних секцій. 5. Картка за п.1, у якій зазначена корпусна пластина виготовлена з прозорого гнучкого матеріалу. 6. Картка для багатоцільового використання, яка включає картку, яка має щонайменше одну зону зчитування; і корпусну пластину, яка включає прозору несучу ділянку для встановлення зазначеної картки, причому товщина зазначеної корпусної пластини, з'єднаної із зазначеною встановленою 2 (19) 1 3 77218 4 15. Картка за п.11, у якій сумарна товщина зазна20. Картка за п.19, у якій сума товщини зазначеної ченої корпусної пластини та зазначеної встановкартки та товщини зазначеної тонкої плівки картки леної картки відповідає вимогам Червоної книги та відповідає вимогам ISO 7816. Оранжевої книги. 21. Картка за п.18, у якій товщина зазначеної карт16. Картка за п.11, у якій зазначена корпусна пласки відповідає вимогам ISO 7816. тина включає комплект верхньої корпусної плас22. Картка за п.18, яка додатково включає дві витини, у якому несуча ділянка сформована як виїмступні площадки, розташовані з обох боків від зака, що відповідає зазначеній картці, придатна для значеної несучої ділянки на зазначеній корпусній встановлення зазначеної картки, і комплект донної пластині. корпусної пластини, з'єднуваний із зазначеним 23. Картка за п.18, у якій зазначена корпусна пласкомплектом верхньої корпусної пластини за допотина включає комплект верхньої корпусної пласмогою ділянки з'єднання, причому сума товщини тини, у якому несуча ділянка сформована як виїмзазначеної донної корпусної пластини та товщини ка, що відповідає зазначеній картці, придатна для зазначеної картки відповідає вимогам Червоної встановлення зазначеної картки і комплект донної книги та Оранжевої книги. корпусної пластини, з'єднуваний із зазначеним 17. Картка за п.16, у якій зазначена ділянка з'єдкомплектом верхньої корпусної пластини за допонання складається на вибір або з встановлювальмогою ділянки з'єднання, причому сума товщини ної канавки, встановлювального штифта, або зазначеної донної корпусної пластини та товщини встановлювального отвору, встановлювального зазначеної картки задовольняє вимогам Червоної горбика, або їхньої комбінації. книги та Оранжевої книги. 18. Картка для багатоцільового використання, яка 24. Картка для багатоцільового використання, яка відрізняється тим, що картка, на якій розташовавключає картку, яка має щонайменше одну зону зчитування та позацентровий встановлювальний на зона зчитування, включає або магнітну смужку, отвір і корпусну пластину, яка включає несучу діабо інтегральну мікросхему, або ділянку зчитуванлянку для встановлення зазначеної картки, у якій ня оптичного диска, або їхню комбінацію. товщина зазначеної корпусної пластини із зазна25. Картка за п.24, у якій встановлювальний отвір ченою встановленою карткою відповідає вимогам розташований позацентрово на зазначеній картці. Червоної книги та Оранжевої книги. 26. Картка за п.24, яка додатково включає тонку 19. Картка за п.18, що додатково включає тонку плівку картки, приєднану до однієї поверхні зазнаплівку картки, приєднану до однієї поверхні зазначеної картки, причому сума товщини зазначеної ченої картки, у якій на зазначеній тонкій плівці каркартки та товщини зазначеної тонкої плівки картки тки розташовані на вибір або магнітна смужка, або відповідає вимогам ISO 7816. слова, або цифри, або символи, або їхні комбінації. Даний винахід загалом стосується багатофункціональної картки, зокрема, картки, придатної для використання у пристрої для зчитування карток, з магнітною смужкою, пристрої для зчитування карток з інтегральними мікросхемами, та у оптичному дисководі. Така картка має багатофункціональність картки з магнітною смужкою, картки з інтегральною мікросхемою та оптичного диска, тим самим поліпшуючи зручність, ємність пам'яті, надійність та функціональність. Швидко просуваючись до інформаційного суспільства, людство нещодавно вступило до ери пластикових карток. Кожний має у своєму гаманці багато карток, таких як картки з магнітною смужкою та картки з інтегральними мікросхемами, призначені для розпорядження грошовими коштами, ідентифікації, забезпечення безпеки, одержання медичних послуг та використання як перепустки. На Фіг.1А та Фіг.1Б представлені тривимірний вид та вид у поперечному перерізі картки подвійного призначення (інтегральна мікросхема / магнітна смужка), відповідно. Картка подвійного призначення 15 включає магнітну смужку 17 та інтегральну мікросхему 19, сформовані на пластиковій картці у відповідності до Міжнародного Стан дарту ISO 7816 (85,6мм 53,98мм 0,8мм). "А" позначає товщину. Дані, що зберігаються на магнітній смужці 17 чи інтегральній мікросхемі 19 картки подвійного призначення 15, можуть бути зчитані у щілинній канавці 113 чи гнізді 115 пристрою для зчитування карток 11. Картка подвійного призначення 15 є зручною через її малий розмір та портативність. Однак, магнітна смужка має ємність пам'яті усього лише 1,2 Кілобайта, а інтегральна мікросхема на звичайній картці з інтегральною мікросхемою має ємність пам'яті лише 250 Кілобайтів. Очевидно, що така картка подвійного призначення має обмежений розмір пам'яті і є недостатньою для сучасних областей застосування. На Фіг.2А та Фіг.2Б представлені, відповідно, тривимірний вид та вид у поперечному перерізі звичайного оптичного диска. У відповідності до Стандарту на компакт-диск для цифрового аудіозапису, розробленого фірмами Філіпс (Philips) та Соні (Sony), загальновідомого як "Червона книга", та Стандарту на перезаписуваний компакт-диск (CD-R), розробленого фірмами Філіпс та Соні, загальновідомого як "Оранжева книга, Частина II", оптичний диск 20 має діаметр 120мм (або 80мм) 5 77218 6 та товщину 1,2мм. "В" позначає товщину. Крім тохвилі лазера 31. Дозволена різниця у відстані го, в центрі оптичного диска 20 передбачений складає не більш ніж 0,1мм; інакше, можуть виниотвір 21. Навколо отвору 21 знаходиться зона зчикнути похибки фокусування та супроводження, які тування 25, яка включає шар запам'ятовуючого призведуть до неможливості зчитування даних з середовища 257, розташований між прозорою підоптичного диска. кладкою 259 та пасивним шаром 253. Дані, такі як Таким чином, існує потреба у створенні нової аудіодані, відеодані та велике програмне забезпекартки для багатоцільового використання, яка чення, можуть оброблятися у цифровому вигляді об'єднує функції звичайної картки подвійного прияк послідовність 0 та 1. Пересічні фахівці в цій газначення (магнітна смужка/інтегральна мікросхелузі легко зрозуміють, що запам'ятовуюче середома) та звичайного оптичного диска, для забезпевище 257 містить ділянки з високою відбивною чення таких переваг, як зручність зчитування здатністю 255 (поверхня) та з низькою відбивною магнітної смужки або інтегральної мікросхеми та здатністю 251 (ямка). При зчитуванні лазером, доступ до більшої ємності пам'яті. перехід з поверхні до ямки чи з ямки до поверхні Першою метою даного винаходу є створення позначає "1", а всі інші ділянки позначають "0". картки для багатоцільового використання, яка має Якщо треба зчитати дані, що зберігаються на оптовщину картки подвійного призначення (магнітна тичному диску 20, треба лише вставити оптичний смужка/інтегральна мікросхема) і включає зону диск 20 до оптичного дисковода ЗО. Двигун 39 у зчитування, магнітну смужку та інтегральну мікрооптичному дисководі ЗО приводить в рух оптичний схему, так щоб картка поєднувала функції звичайдиск 20 через отвір 21. Після цього дані, що зберіної картки подвійного призначення (магнітна смужгаються, можуть бути зчитані з відстані "С" між ка/інтегральна мікросхема) та звичайного запам'ятовуючим середовищем 257 та оптичною оптичного диска для забезпечення таких переваг, головкою 32 за допомогою лазера 31 у комплекті з як зручність зчитування магнітної смужки чи інтегрозщеплювачем 33, детектором 35 та пристроєм ральної мікросхеми та доступ до більшої ємності переміщення 37. пам'яті. Звичайно, оптичний диск 20 має ємність паІншою метою даного винаходу є створення кам'яті 650 Мбайт, що є більш придатним значенням ртки для багатоцільового використання з викорисдля великого програмного забезпечення, ніж карттанням спрощеного варіанта структури, так що ка подвійного призначення 15, яка має ємність картка поєднує функції картки з інтегральною мікпам'яті 250 Кілобайт. Однак, діаметр такого оптичросхемою та оптичного диска, для спрощення ного диска дорівнює 120мм і він є не таким портапроцесу виробництва. тивним, як подвійна картка 15. Тому розробка комЩе іншою метою даного винаходу є створення пакт-диска у формі картки з ємністю пам'яті 50 картки для багатоцільового використання, у якій Мбайт має бути перспективною. Приклади можна корпусна пластина співпадає із зоною зчитування побачити [у патенті США №6016298 під назвою картки, так що зона зчитування захищена від за"Виклична картка ("Calling card") (Adivan High Tech бруднення. AG, Wangen, CH) та патенті Республіки Китай Ще іншою метою даного винаходу є створення (Тайвань) №374375 під назвою "Компакт-диск у картки для багатоцільового використання, яка відформі картки" (RITEK Corp., TW)], зображений як різняється тим, що тонка плівка картки з рельєфпристрій 40 на Фіг.3. ним рисунком на ній кріпиться з верхнього боку Компакт-диск у формі картки є зручним завдякартки, так що на поверхні картки можуть бути ки його портативності, як картки з інтегральними створені різні рельєфні рисунки без будь-якої шкомікросхемами та картки з магнітними смужками. ди. Однак, компакт-диск у формі картки має товщину Ще іншою метою даного винаходу є створення 1,2мм (В), у той час як картка подвійного признакартки для багатоцільового використання, яка відчення має товщину 0,8мм (А), тобто, відрізняється різняється тим, що отвір розташований не по на 0,4мм. Тому існують технічні складнощі для центру картки, так що картка для багатоцільового поєднання переваг компакт-диска у формі картки використання є придатною для використання у та картки подвійного призначення, таких як зручпристрої із щілинним прорізом для зчитування ність використання для зчитування магнітної смукарток без застрявання у зубчастому приводі прижки або інтегральної мікросхеми та доступ до бістрою для зчитування карток. льшої ємності пам'яті. Для досягнення вищевказаних цілей даний Наприклад, якщо вибрана товщина 1,2мм (В), винахід пропонує картку для багатоцільового вито неможливо здійснити зчитування з магнітної користання, яка включає: картку, що має щонайсмужки та інтегральної мікросхеми у звичайному менше одну зону зчитування, товщина якої дозвопристрої для зчитування карток 11 і, таким чином, ляє вставляти та виймати її з пристрою для зчитати записані дані з магнітної смужки 17 та інзчитування карток; корпусну пластину, що має дві тегральної мікросхеми 19. З іншого боку, якщо виступні площадки з кожного боку для встановвибрана товщина 0,8мм (А), то для детектора 35 лення зазначеної картки; причому зазначена корнеможливо точно визначити значення 0 чи 1, що пусна пластина із зазначеною встановленою картзберігаються у запам'ятовуючому середовищі 257 кою може бути вставлена до оптичного дисковода. при вставленні картки в оптичний дисковод 30, Даний винахід також пропонує картку для батому що відстань між запам'ятовуючим середовигатоцільового використання, яка включає: картку, щем 257 та оптичною головкою 32 є меншою за що має щонайменше одну зону зчитування; тонку "С". За даними теоретичного аналізу, глибина ямплівку картки, прикріплену до однієї поверхні заки 251 дорівнює одній четвертій (1/4) довжини значеної картки, причому сума товщини зазначе 7 77218 8 ної картки та товщини зазначеної тонкої плівки варіанта втілення даного винаходу; картки дозволяє вставляти та виймати зазначену Фіг.9 є тривимірним видом, який показує будокартку із зазначеною тонкою плівкою картки до ву картки для багатоцільового використання за пристрою для зчитування карток; та корпусну плаФіг.8; стину, що має несучу ділянку для встановлення Фіг.10 є тривимірним покомпонентним зобразазначеної картки, з двома виступними площадкаженням, яке показує будову картки для багатоціми з кожного боку для розміщення зазначеної карльового використання у відповідності до іншого тки; причому зазначена корпусна пластина із заваріанта втілення даного винаходу; значеною встановленою карткою з прикріпленою Фіг.11 є тривимірним покомпонентним зобрадо неї зазначеною тонкою плівкою картки може женням, яке показує будову картки для багатоцібути вставлена до оптичного дисковода. льового використання у відповідності до іншого Даний винахід також пропонує картку для баваріанта втілення даного винаходу; гатоцільового використання, яка включає: картку, Фіг.12 є тривимірним покомпонентним зобращо має щонайменше одну зону зчитування та поженням, яке показує будову картки для багатоцізацентровий встановлювальний отвір; та корпусну льового використання за Фіг.11; пластину, що має несучу ділянку для встановленФіг.13 є тривимірним покомпонентним зобраня зазначеної картки; причому товщина зазначеної женням, яке показує будову картки для багатоцікорпусної пластини із зазначеною встановленою льового використання у відповідності до іншого карткою задовольняє вимогам Червоної книги та варіанта втілення даного винаходу; Оранжевої книги. Фіг.14 є видом у поперечному перерізі, який Інші та додаткові ознаки, переваги та корисні показує будову картки для багатоцільового викоефекти винаходу будуть зрозумілі з наведеного ристання за Фіг.13; і далі опису, що розглядається у поєднанні з прикФіг.15 є тривимірним покомпонентним зобраладеними кресленнями. Слід розуміти, що навеженням, яке показує будову картки для багатоцідений вище загальний опис та детальний опис льового використання у відповідності до іншого нижче є ілюстративними та пояснювальними і не варіанта втілення даного винаходу. повинні обмежувати винахід. Супровідні креслення Даний винахід пропонує картку для багатоцівходять до складу та складають частину даної льового використання, яка поєднує функції звизаявки і, разом з описом, використовуються для чайної картки подвійного призначення (магнітна пояснення принципів винаходу у загальних рисах. смужка/інтегральна мікросхема) та звичайного Однакові числові позиції в описі стосуються подібоптичного диска для забезпечення таких переваг, них деталей. як зручність зчитування магнітної смужки та наявЦілі, суть та переваги кращих варіантів втіленність / інтегральної мікросхеми і велика ємність ня даного винаходу можна легко зрозуміти з супам'яті, як показано у описаних далі прикладах провідних креслень та детального опису, де: кращих варіантів втілення. Фіг.1А та Фіг.1Б є тривимірним видом та видом На Фіг.3 та Фіг.4 наведений детальний тривиу поперечному перерізі картки подвійного признамірний вид та вид у поперечному перерізі, який чення (інтегральна мікросхема/магнітна смужка), зображує будову картки для багатоцільового виковідповідно, згідно з відомим рівнем техніки; ристання у відповідності до одного з варіантів втіФіг.2А та Фіг.2Б є тривимірним видом та видом лення даного винаходу. Зображена на кресленні у поперечному перерізі звичайного оптичного дискартка у відповідності до даного винаходу вклюка, відповідно, згідно з відомим рівнем техніки; чає: картку 40 та корпусну пластину 50. Картка 40 Фіг.3 є детальним тривимірним видом, на яковключає щонайменше одну зону зчитування, таку му зображено будову картки для багатоцільового як магнітна смужка 47, інтегральна мікросхема 49 використання у відповідності до одного з варіантів та ділянка зчитування оптичного диска 45 з товвтілення даного винаходу; щиною 0,8 мм у відповідності до міжнародного Фіг.4 є видом у поперечному перерізі, на якому стандарту ISO 7816 (А: 0,76мм-0,82мм). Таким показано будову картки для багатоцільового викочином, таку картку 40 можна прочитати шляхом ристання, зображеної на Фіг.3, у відповідності до зчитування магнітної смужки та/або доступу до одного з варіантів втілення даного винаходу; інтегральної мікросхеми у пристрої для зчитування Фіг.5 є тривимірним видом, який показує прокарток. Передбачений також отвір 41 у центрі карцес зчитування картки для багатоцільового викотки 40. Навколо отвору 41 знаходиться ділянка ристання, зображеної на Фіг.3, у відповідності до зчитування 45, яка включає шар запам'ятовуючого одного з варіантів втілення даного винаходу; середовища 457, розташований між прозорою підФіг.6А та Фіг.6В є тривимірним видом та видом кладкою 459 та пасивним шаром 453. На запам'яу поперечному перерізі, на яких зображено будову товуючому середовищі 457 знаходяться також картки для багатоцільового використання у відпоямки 451 та поверхневі ділянки 455. Відмінність від відності до іншого варіанта втілення даного виназвичайного оптичного диска полягає в тому, що ходу; прозора підкладка 459 є тоншою, так що картка 40 Фіг.7 є схематичним видом у поперечному певідповідає вимогам до бажаної товщини у 0,8мм. рерізі, який показує спосіб встановлення картки, Крім того, корпусна пластина 50 включає прозображеної на Фіг.6А, у відповідності до даного зору несучу ділянку 53 для встановлення картки винаходу; 40. Товщина прозорої несучої ділянки 53 станоФіг.8 є тривимірним покомпонентним зобравить 0,4мм (D=В-А). У центрі прозорої несучої діженням, яке показує будову картки для багатоцілянки 53 розташований встановлювальний елельового використання у відповідності до іншого мент 55, який відповідає отвору 41 картки 40. 9 77218 10 Встановлювальний елемент 55 має гладкий верхдає за розміром з отвором 41 картки 40. Таким ній бік або множину зубоподібних секцій 555 та чином, картка 40 (з товщиною А) може зберігатися співпадає за розміром з отвором 41 картки 40. Тазакріпленою на корпусній пластині 70 (з товщиною ким чином, картка 40 може зберігатися закріплеD) із задоволенням вимог до потрібної товщини у ною на прозорій несучій ділянці 53 корпусної плас1,2мм (В). Тому, корпусна пластина 70 з встановтини 50. Коли картка 40 накладена на прозору леною карткою 40 може бути вставлена до оптичнесучу ділянку 53, товщина у цілому дорівнює ного дисковода і використовує магнітну смужку 47, 1,2мм, що відповідає стандарту на компакт-диски інтегральну мікросхему 49 та ділянку зчитування для цифрового аудіозапису, називаному «Червона 45 в одній картці. книга» та стандарту на записуваний компакт-диск На Фіг.7 наведено схематичний вид у попере(CD-R), називаному "Оранжева книга, Частина II". чному перерізі, який зображує спосіб встановленЗ'єднана у такий спосіб картка може бути вставленя картки, зображеної на Фіг.6А, у відповідності до на до звичайного оптичного дисковода для здійсданого винаходу. Як зображено на кресленні, корнення доступу до неї. Крім того, корпусна пластина пусна пластина 70 у відповідності до даного вина50 може запобігати забрудненню ділянки зчитуходу виготовлена з гнучкого матеріалу для полегвання 45. шення встановлення картки 40 на корпусну Зубоподібні секції 555 з верхнього боку встапластину 70 та виймання картки 40 з корпусної новлювального елемента 55 можуть не лише фікпластини 70. Наприклад, якщо хтось хоче вийняти сувати положення картки 40, але є також корисникартку 40 з корпусної пластини 70, то йому треба ми при вийманні картки 40. Якщо хтось хоче лише відігнути убік дві виступні площадки 77 для вийняти картку 40 з корпусної пластини 50, йому того, щоб збільшити відстань між двома виступнитреба лише натиснути на зубоподібні секції 555 і ми площадками 77 та надати корпусній пластині картка 40 вивільниться, як оптичний диск з коро70 опуклої форми. При цьому картка 40 вивільбочки для зберігання диска. ниться. У відповідності до кращого варіанта втілення, Далі на Фіг.8 представлено тривимірне покомкартка 40 є прямокутною. Однак, вона може бути понентне зображення будови картки для багатоцітакож карткою овальної форми з двома додаткольового використання у відповідності до іншого вими дугоподібними крилами 43. Іншими словами, варіанта втілення даного винаходу. Як зображено картка 40 та корпусна пластина 50 можуть бути на кресленні, картка для багатоцільового викориссконструйовані з прямокутною, овальною, круглою, тання у відповідності до даного винаходу включає: кільцевою і т.п.формою, причому магнітна смужка картку 80, тонку плівку картки (або ламінат) 82 та 47, інтегральна мікросхема 49 та ділянка зчитукорпусну пластину 90. З одного боку картки 80 вання 45 можуть бути передбачені з одного боку розташована щонайменше одна зона зчитування, чи з протилежних боків картки 40. така як інтегральна мікросхема 89 та ділянка зчиДалі на Фіг.5 наведений тривимірний вид, який тування оптичного диска 85. Передбачений також зображує процес зчитування картки для багатоціотвір 81 у центрі картки 80. Навколо отвору 81 льового використання, зображеної на Фіг.3, у відзнаходиться ділянка зчитування 85, яка включає повідності до одного з варіантів втілення даного шар запам'ятовуючого середовища, розташований винаходу. Як зображено на кресленні, якщо хтось між прозорою підкладкою та захисним шаром. На хоче зчитати дані, що зберігаються на ділянці зчизапам'ятовуючому середовищі знаходяться також тування 45 картки 40, то йому треба лише встаноямки та ділянки поверхні. Крім того, корпусна плавити картку 40 на несучу ділянку 53 корпусної пластина 90 включає несучу ділянку 93 для встановстини 50, а потім вставити картку у цілому до лення картки 80. У центрі несучої ділянки 93 розоптичного дисковода 60. Двигун 69 оптичного дисташований встановлювальний елемент 95, який ковода 60 приводить у рух картку для багатоцільовідповідає отвору 81 картки 80. Встановлювальний вого використання. Після цього дані, що зберігаелемент 95 має гладкий верхній бік або множину ються, можуть бути зчитані з відстані "С" між зубоподібних секцій 955, що відповідають за роззапам'ятовуючим середовищем 457 та оптичною міром отвору 81 картки 80. головкою 62 за допомогою лазера 61 у комплекті з Даний варіант втілення винаходу відрізняється розщеплювачем 63, детектором 65, та пристроєм тим, що тонка плівка картки 82 прикріплена до попереміщення 67. У такий Спосіб, картка для багаверхні картки 80. На поверхні тонкої плівки картки тоцільового використання використовує магнітну 82 сформована магнітна смужка 87 та рельєфний смужку 47, інтегральну мікросхему 49 та ділянку рисунок 86, такий як слова, цифри, символи та їхні зчитування 45 на одній картці. комбінації. Для припасування до відповідної картки Далі на Фіг.6А та Фіг.6Б наведено тривимірний 80, на тонкій плівці картки 82 передбачені встановид та вид у поперечному перерізі, які зображують влювальний отвір 84 та віконце 88 для доступу до будову картки для багатоцільового використання у інтегральної мікросхеми 89 картки 80. Для практивідповідності до іншого варіанта втілення даного чного використання, магнітна смужка 87 та рельєвинаходу. Як зображено на кресленнях, корпусна фний рисунок 86, такий як слова, цифри, символи пластина 70 є прозорою круглою пластиною з діата їхні комбінації можуть бути сформовані на тонметром 80 мм та товщиною 0,4 mm (D=В-А). Крім кій плівці картки 82 до закріплення тонкої плівки того, передбачено дві виступні площадки 17 з кожкартки 82 на поверхні картки 80. У такий спосіб, на ного боку для встановлення картки 40. У центрі поверхні картки 80 можуть бути сформовані різні корпусної пластини 70 розташований встановлюрельєфні рисунки 86 без будь-якої шкоди. вальний елемент 75, який відповідає отвору 41 Сума товщини картки 80 (А1) та товщини тонкартки 40. Встановлювальний елемент 55 співпакої плівки картки 82 (А2) складає близько 0,8мм, 11 77218 12 що відповідає міжнародному стандарту ISO 7816 ділянка зчитування 825 навколо отвору 821 може (0,76мм-0,82мм). Наприклад, товщина картки 80 мати більший розмір і, отже, більшу ємність пам'я(А1) дорівнює 0,6мм, у той час як товщина тонкої ті. Крім того, така картка для багатоцільового виплівки картки 82 (А2) становить 0,2мм. Таким чикористання є придатною для використання у прином, картка 80 з прикріпленою тонкою плівкою строї з прорізом для зчитування карток, оскільки картки 82 може бути використана для зчитування можна запобігти застряванню такого отвору у зубшляхом протягування магнітної смужки та/або дочастому приводі пристрою для зчитування карток. ступу до інтегральної мікросхеми у пристрої для У третьому варіанті втілення даного винаходу, зчитування карток для зчитування даних, що збенесуча ділянка 923 сформована як виїмка у корпурігаються на магнітній смужці 87 чи інтегральній сній пластині 920 у відповідності до розмірів картки мікросхемі 89. Очевидно, товщину несучої ділянки 820. На несучій ділянці 923 сформований центра93 можна записати як D3=В3-A3, де В3 позначає льний отвір або встановлювальний елемент 925. товщину корпусної пластини 90, і A3 позначає глиЗокрема, встановлювальний елемент 925 сфорбину несучої ділянки 93. Для забезпечення відпомований у центральному положенні або у половідності стандарту на компакт-диск для цифрового женні центра ваги корпусної пластини 920. Іншими аудіозапису, відомому як «Червона книга» та стасловами, для корпусної пластини 920 відстань між ндарту на записуваний компакт-диск (CD-R), відовстановлювальним елементом 925 та одним з мому як "Оранжева книга, Частина II", сума товкраїв (позначеним W5) є однаковою з відстанню щини картки 80 (А1) та товщини несучої ділянки 93 між встановлювальним елементом 925 та іншим (D3) повинна складати близько 1,2мм. Наприклад, бічним краєм (позначеним W6). Однак, для картки у даному варіанті втілення, сума товщини картки 820, відстань між встановлювальним елементом 80 (А1) дорівнює 0,6мм, у той час як товщина не925 та одним з країв несучої ділянки 923 (позначесучої ділянки 93 (D3) складає 0,6мм. Таким чином, ним W3) є меншою, ніж відстань між встановлюваколи картка 80 із прикріпленою тонкою плівкою льним елементом 925 та іншим бічним краєм некартки 82 зберігається у фіксованому стані на несучої ділянки 923 (позначеним W4), і відповідає сучій ділянці 93 корпусної пластини 90, товщина співвідношенню між W2 та W1. Крім того, з обох ділянки зчитування 85 становитиме 1,2мм разом з бічних країв несучої ділянки 923 сформовані встанесучою ділянкою 93. Завдяки цьому, така картка новлювальні закраїни 927; завдяки цьому, картка для багатоцільового використання може бути 820 може бути закріплена або вийнята з корпусної вставлена для здійснення доступу до звичайного пластини 920 шляхом згинання корпусної пластиоптичного дисковода, як зображено на Фіг.9. ни 920 усередину чи назовні, як зображено на На Фіг.10 представлено тривимірне покомпоФіг.12. нентне зображення, яке показує будову картки для Напевно, у даному варіанті втілення сума тобагатоцільового використання у відповідності до вщини картки 820 та товщини корпусної пластини другого варіанта втілення даного винаходу. Як 920 має відповідати вищезгаданому ISO 7816 та зображено на фігурі, магнітна смужка 87 сформостандарту на компакт-диск для цифрового аудіована безпосередньо на поверхні картки 80. У дазапису. Крім того, до поверхні картки 820, аналогіному варіанті втілення, ширина тонкої плівки картчно до картки 82, зображеної на Фіг.8, також може ки 82 (L2) є меншою, ніж (L1-L3), де L1 позначає бути прикріплена тонка плівка картки з рельєфниширину картки 80, a L3 позначає ширину магнітної ми рисунками або магнітною смужкою. Крім того, смужки 87. Таким чином, магнітна смужка 87 сфозамість встановлювального елемента 925 може рмована таким чином, що вона знаходиться збоку бути виконаний встановлювальний отвір. За іншим від тонкої плівки картки 82 після закріплення тонкої варіантом, форма корпусної пластини, картки, а плівки картки 82 на картці 80. також тонкої плівки картки не обмежена круглою У практиці використання, інтегральна мікросформою; замість цього, вона може бути округлехема 89 та ділянка зчитування 85 можуть бути ною, прямокутною, серцеподібною, полігональною сформовані на одній поверхні картки 80. Крім того, чи мати огрублену форму. несуча ділянка 93 корпусної пластини 90 сформоНа Фіг.13 наведено тривимірне покомпонентне вана як виїмка, так що картка 80 з прикріпленою зображення, яке показує будову картки для багатонкою плівкою картки 82 може зберігатися закріптоцільового використання у відповідності до четленою на несучій ділянці 93 корпусної пластини вертого варіанта втілення даного винаходу. У да90. Таким чином, встановлювальний елемент корному варіанті втілення, корпусна пластина пусної пластини 90 може бути виконаний як тип включає комплект верхньої корпусної пластини 99 отвору 91. та комплект донної корпусної пластини 97. У Крім того, на Фіг.11 представлене тривимірне центральному положенні або у положенні центра покомпонентне зображення, яке показує будову ваги комплекту верхньої корпусної пластини 99 картки для багатоцільового використання у відпосформований центральний встановлювальний відності до третього варіанта втілення даного виотвір 991. Несуча ділянка 993 для встановлення находу. Як зображено на фігурі, отвір 821 розтакартки сформована як виїмка на комплекті верхшований на картці 820 позацентрово. Інакше ньої корпусної пластини 99 у відповідності до фокажучи, відстань між отвором 821 та одним з країв рми диска 820. (позначеним W1) є меншою, ніж відстань між Глибина несучої ділянки 993 є достатньою для отвором 821 та іншим бічним краєм (позначеним встановлення картки 820 з прикріпленою до неї W2). У даному варіанті втілення, інтегральна міктонкою плівкою картки 82. Щонайменше одна росхема 829 сформована з того боку картки 820, встановлювальна канавка 997 сформована поблиде більше місця (з відстанню W2). Таким чином, зу, круглого краю комплекту верхньої корпусної 13 77218 14 пластини 99. Встановлювальна канавка 997 вклюразом так, що картка 820 надійно встановлена на чає встановлювальний паз із закраїною 9975, так несучій ділянці 993. При цьому видовжена ділянка що передній край встановлювального затвора 997 картки 820 займає положення несучої ділянки утворює вхідний отвір 9971 без закраїни, а задній 9735 на комплекті донної корпусної пластини 97, кінець утворює канал 9973, обмежений закраїною. як зображено на Фіг.14. Крім того, комплект донної корпусної пластини У відповідності до даного винаходу, сума тов97 виконаний з використанням плоскої пластини. У щини картки 820 (А4) та товщина тонкої плівки центральному положенні комплекту донної корпукартки 82 (А2) відповідає стандарту ISO 7816. Крім сної пластини 97 розташований встановлювальтого, сума товщини картки 820 (А4) та товщини ний отвір 971. Кожній встановлювальній канавці комплекту донної корпусної пластини 97 (D4) від997 комплекту верхньої корпусної пластини 99 повідає вимогам Червоної книги та Оранжевої книвідповідає встановлювальний штифт 977. Встаноги. Наприклад, в одному варіанті втілення, товщивлювальний штифт 977 сформований на зовнішній на комплекту верхньої корпусної пластини 99 (А6) ділянці 9773 комплекту донної корпусної пластини становить 1,2мм, глибина несучої ділянки 993 (А5) 97 з грибоподібною верхньою частиною 9771, становить 0,8мм, товщина тонкої плівки картки 82 утворюючи Т-подібну структуру. (А2) дорівнює 0,2мм, товщина картки 820 (А2) стаЯкщо хтось хоче одержати доступ до даних, новить 0,6мм, і товщина комплекту донної корпусщо зберігаються на ділянці зчитування 825 оптичної пластини 97 (D4) становить 0,6мм. ного диска на картці 820, то спочатку картку 820 Зрештою, на Фіг.15 представлено тривимірне поміщають до несучої ділянки 993 комплекту верпокомпонентне зображення, яке показує будову хньої корпусної пластини 99. Потім встановлювакартки для багатоцільового використання у відпольний штифт 977 на комплекті донної корпусної відності до п'ятого варіанта втілення даного винапластини 97 з'єднують з відповідною встановлюходу. Як зображено на Фіг., ділянка з'єднання вальною канавкою 997 для утворення ділянки встановлювальної канавки 997 та встановлювальз'єднання. Грибоподібна верхня частина 9771 ного штифта 977 може бути замінена простішою встановлювального штифта 977 вставляється до структурою. Замість встановлювальної канавки вхідного отвору 9971 встановлювальної канавки 997 використовують встановлювальний отвір 998, 997. У цей час картка 820, що має видовжену діа замість встановлювального штифта 977 - всталянку, встановлюється на попередньо визначену новлювальний горбик 978. Комбінація встановлюнесучу ділянку 973 на комплекті донної корпусної вального отвору 998 та встановлювального горбипластини 97. Потім комплект верхньої корпусної ка 978 дозволяє також одержати з'єднану корпусну пластини 99 або комплект донної корпусної пласпластину, що складається з верхньої та донної тини 97 переміщають у напрямку, позначеному частин. стрілкою Т, так що виступна ділянка 9773 встановХоч даний винахід був розкритий та проілюстлювального штифта 977 переміщається у каналі рований з посиланнями на конкретні варіанти вті9973. Грибоподібна верхня частина 9771 фіксуєтьлення, його базові принципи можуть бути викорисся закраїною встановлювального паза 9975, так тані у численних інших варіантах втілення, що встановлювальний штифт 977 не можна вийочевидних для фахівців в цій галузі техніки. Тому няти з встановлювальної канавки 997. Таким чиданий винахід має бути обмежений лише обсягом ном, комплект верхньої корпусної пластини 99 та прикладеної формули винаходу. комплект донної корпусної пластини 97 з'єднані 15 77218 16 17 77218 18 19 Комп’ютерна верстка Т. Чепелева 77218 Підписне 20 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
