Спосіб і пристрій видалення відкладень із цистерни

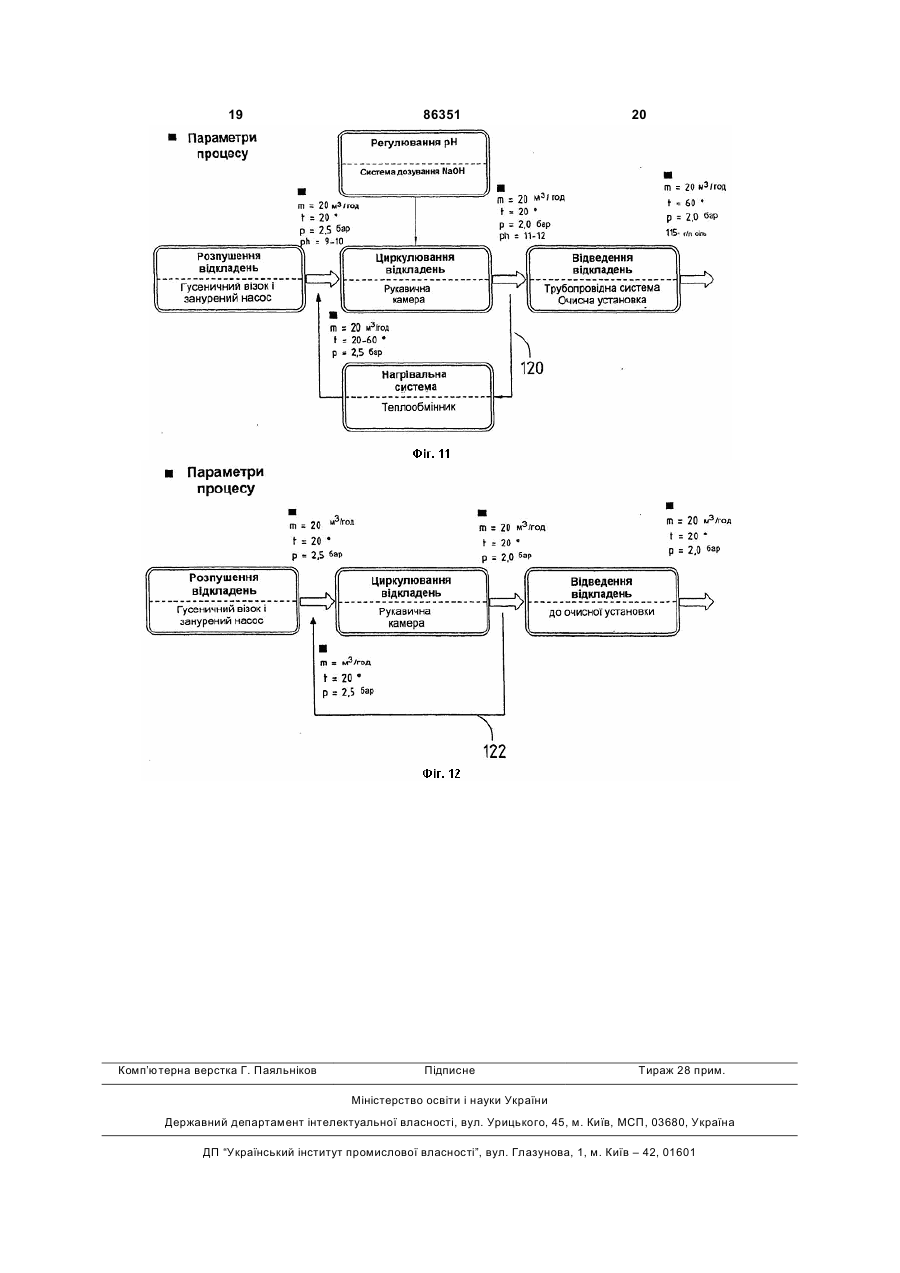

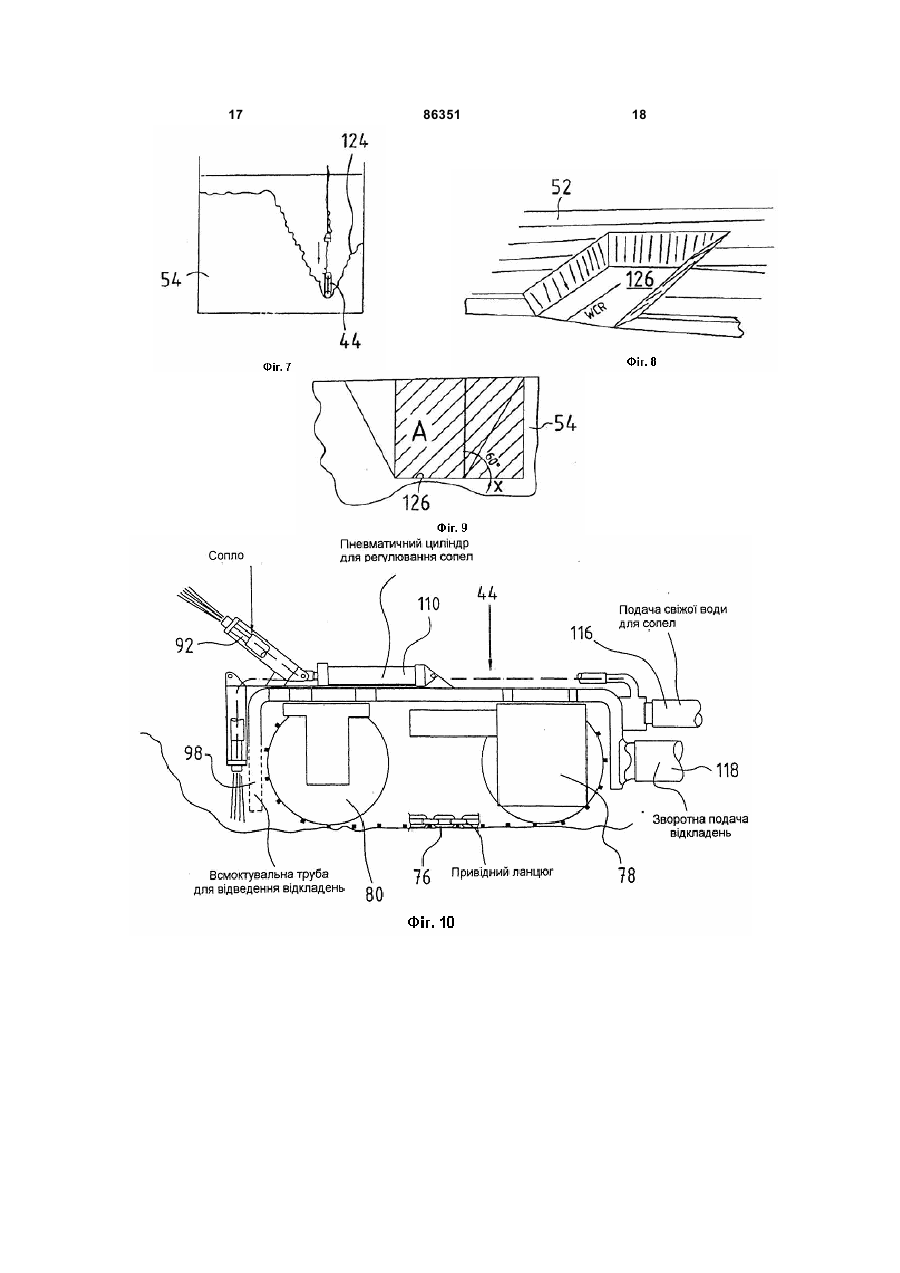

1. Пристрій для видалення відкладень із утвореного бічними стінками, дном і верхнім перекриттям чи кришкою (30, 32, 34) вмістища (10, 12, 14, 28), такого, як цистерна, в якому над відкладеннями зібралася рідина (62), причому вмістище доступне через наявний у верхньому перекритті чи кришці виконаний з можливістю закривання отвір (18, 20, 22, 38), який містить вводжуваний до вмістища через отвір і виконаний з можливістю переміщення у вмістищі транспортний засіб (44), що має принаймні одне рідинометне сопло (92, 94), а також здатний відсмоктувати із вмістища рідину і частинки відкладень відсмоктувальний пристрій (98), причому принаймні одне сопло і відсмоктувальний пристрій є елементами рідинного циркуляційного контуру (120, 122), виконаного з можливістю відведення від нього рідини і частинок відкладень, у рідинному циркуляційному контурі передбачений насос (58), а також рідинний циркуляційний контур обладнаний нагрівальним агрегатом (66) і/або дозувальним пристроєм для встановлення значення рН, який відрізняється тим, що над отвором (18, 20, 22, 38) розміщена рукавична камера (42), виконана з можливістю введення транспортного засобу (44) у вигляді одного вузла через отвір за допомогою тягового засобу (48) до вмістища (10, 12, 14, 28) і виведення з нього, причому насос, який здійснює подачу рідини у рідинному циркуляційному контурі, розміщений у рідині (62), зібраній над відкладенням. 2 (19) 1 3 86351 4 11. Пристрій за одним із попередніх пунктів, який відсмоктують рідину з частинами відкладень, привідрізняється тим, що ведене колесо (80) встаночому підведену до принаймні одного сопла рідину, влене з можливістю переміщення відносно привіда також рідину, відсмоктувану разом із частинами ного колеса (78). відкладень, за допомогою насоса переміщують у 12. Пристрій за одним із попередніх пунктів, який циркуляційному контурі, який включає також рідивідрізняється тим, що над нескінченною гусенину, що зібралася над відкладеннями, і при необцею (74, 76) вивищуються поперечні пластинчасті хідності встановлюють бажані значення темпераелементи (86, 88). тури і рН рідини, що подають до принаймні одного 13. Пристрій за одним із попередніх пунктів, який сопла, який відрізняється тим, що транспортний відрізняється тим, що у фронтальній зоні (90) засіб вводять до вмістища через отвір у вигляді транспортного засобу (44) розміщені в ряд у виодного вузла, крім того насос для переміщення гляді пакета кілька сопел (92, 94), встановлених з рідини у циркуляційному контурі розміщують на можливістю сумісного обертального переміщення відстані від транспортного засобу у рідині, що зіпід дією пневматичного приводу навколо осі, пербралася над відкладеннями. пендикулярної поздовжній осі транспортного засо21. Спосіб за п. 20, який відрізняється тим, що бу і паралельної осям обертання зірчастих коліс рідину із наявними у ній частинами чи частинками (78, 80). відкладень відводять із циркуляційного контуру 14. Пристрій за одним із попередніх пунктів, який при досягненні значення с концентрації твердих відрізняється тим, що при орієнтованому на опоречовин у рідині від 100 г/л до 130 г/л, зокрема рну поверхню транспортного засобу (44) соплово115г/л. му пакеті між ним і фронтальною зоною (90) 22. Спосіб за п. 20 або 21, який відрізняється транспортного засобу розміщений всмоктувальний тим, що температуру Т рідини у циркуляційному елемент (98), встановлений нерухомо відносно контурі встановлюють у діапазоні від 30 °С до транспортного засобу. 70°С, зокрема 60 °С. 15. Пристрій за одним із попередніх пунктів, який 23. Спосіб за одним із пп. 20-22, який відрізнявідрізняється тим, що всмоктувальний елемент ється тим, що тиск р рідини у циркуляційному кон(98) має кілька отворів, виконаних вздовж периметурі встановлюють у діапазоні від 1,5 бар до 3 бар, тра порожнистого елемента. зокрема 2 бар понад атмосферний тиск. 16. Пристрій за одним із попередніх пунктів, який 24. Спосіб за одним із пп. 20-23, який відрізнявідрізняється тим, що транспортний засіб (44) ється тим, що подачу V рідини у циркуляційному має прямокутну форму з довжиною L, шириною В і контурі встановлюють насосом понад 15 м3/год., висотою Н, які мають такі значення: 1200 мм < L < зокрема понад 20 м3/год. 800 мм, зокрема L ~ 900 мм, і/або 350 мм < В < 25. Спосіб переважно за п. 20, який відрізняється 550 мм, зокрема В = 460 мм, і/або 300 мм < Н < тим, що відкладення розпушують чи розчиняють 500 мм, зокрема Н ~ 400 мм. таким чином, що спочатку видаляють частини від17. Пристрій за одним із попередніх пунктів, який кладень з утворенням у них кратеро- чи конусоповідрізняється тим, що на тяговому ланцюгу (48) дібного заглиблення, а потім видаляють відклаабо на окремій підвісці, наприклад, на тросі, закрідення із дна цього кратеро- чи конусоподібного плена камера, орієнтована на поверхню рідини. заглиблення або збільшують вивільнену поверхню 18. Пристрій за одним із попередніх пунктів, який дна вмістища. відрізняється тим, що до транспортного засобу 26. Спосіб за одним із пп. 20-25, який відрізня(44) прикріплений поплавок, що плаває на поверхється тим, що для утворення кратеро- чи конусоні рідини. подібного заглиблення у відкладеннях транспорт19. Пристрій за одним із попередніх пунктів, який ний засіб переміщують у напрямку відкладень під відрізняється тим, що сопла (92, 94), ділянки дією сили тяжіння вертикально або в основному всмоктувального елемента (98), що оточують вертикально. всмоктувальні отвори, і/або зігнуті ділянки водо27. Спосіб за одним із пп. 20-26, який відрізняпровідних труб виконані із сірого чавуну або поється тим, що значення рН рідини у циркуляційкриті нітрильним каучуком. ному контурі встановлюють понад 7, переважно у 20. Спосіб видалення відкладень із утвореного діапазоні від 9 до 14, зокрема в діапазоні від 11 до бічними стінками, дном і верхнім перекриттям чи 12. кришкою вмістища, такого, як цистерна, в якому 28. Спосіб за одним із пп. 20-27, який відрізнянад відкладеннями зібралася рідина, причому вміється тим, що видалення відкладень здійснюють стище доступне через наявний у верхньому перешляхом поверхневого чи меандроподібного перекритті чи кришці отвір, виконаний з можливістю міщення транспортного засобу по поверхні відклазакривання, згідно з яким до вмістища вводять день. виконаний з можливістю переміщення на відкла29. Спосіб за п. 20, який відрізняється тим, що деннях транспортний засіб, за допомогою якого, через отвір у вмістищі, наприклад люк, вводять по-перше, через принаймні одне сопло подають заражені елементи, такі як тяговий ланцюг, шланги рідину для розпушування чи розчинення відклачи насос. день, а, по-друге, через відсмоктувальний елемент 5 Винахід стосується пристрою для видалення відкладень із утвореного бічними стінками, дном і верхнім перекриттям чи кришкою вмістища, такого як цистерна, в якому над відкладеннями зібралася рідина, причому вмістище доступне через наявний у верхньому перекритті чи кришці отвір, виконаний з можливістю закривання, який містить вводжуваний до вмістища через отвір і виконаний з можливістю переміщення у вмістищі транспортний засіб, що має принаймні одне рідинометне сопло, а також здатний відсмоктувати із вмістища рідину і частинки відкладень відсмоктувальний пристрій, причому принаймні одне сопло і відсмоктувальний пристрій є елементами рідинного циркуляційного контуру, виконаного з можливістю відведення від нього рідини і частинок відкладень, у рідинному циркуляційному контурі передбачений насос, а також рідинний циркуляційний контур обладнаний нагрівальним агрегатом і/або дозувальним пристроєм для встановлення значення рН. Крім того, винахід стосується способу видалення відкладень із утвореного бічними стінками, дном і верхнім перекриттям чи кришкою вмістища, такого як цистерна, в якому над відкладеннями зібралася рідина, причому вмістище доступне через наявний у верхньому перекритті чи кришці, виконаний з можливістю закривання отвір, згідно з яким на поверхні відкладень переміщують введений до вмістища транспортний засіб, за допомогою якого, поперше, через принаймні одне сопло подають рідину для розпушування чи розчинення відкладень, а по-друге - за допомогою відсмоктувального пристрою відсмоктують рідину з частинами відкладень, причому підведену до принаймні одного сопла рідину, а також рідину, відсмоктувану разом із частинами відкладень, за допомогою насоса переміщують у циркуляційному контурі, який включає також рідину, що зібралася над відкладеннями, а рідину, що її підводять до принаймні одного сопла, при необхідності нагрівають до бажаної температури і/або надають їй бажаного значення рН. Пристрій і спосіб вказаного вище роду відомі із US-A-5,561,883. В ньому описане використання транспортного засобу, переміщуваного в цистерні нафтохімічного чи нафтопереробного заводу, для розпушування і видалення відкладень. При цьому транспортний засіб у розкладеному стані через отвір вводять у цистерну і там складають. Потім розміщеним поза цистерною відсмоктувальним насосом здійснюють подачу рідини у циркуляційному контурі, причому через встановлене на транспортному засобі сопло подають рідину на відкладення, що підлягають видаленню. Відомо також, що для очищення цистерни, доступної через порівняно невеликий контрольний отвір, до цистерни вводять транспортний засіб з метою розпушування і відсмоктування відкладень (ЕР 0 849 007 А2). На практиці відповідні транспортні засоби виявилися не завжди придатними у необхідному обсязі, оскільки особливо солеві відкладення не можуть бути відсмоктані у довільній концентрації і потребують прийнятної підготовки. Також проявляються недоліки при введенні і виведенні відповідного транспортного засобу до/із вмістища. 86351 6 В основу винаходу покладена задача такого вдосконалення пристрою і способу вказаного вище роду, що за допомогою конструктивно простих рішень у необхідному об’ємі відкладення, зокрема шкідливі і радіоактивні, можуть бути розпушені чи розчинені з метою відсмоктування їх з рідиною у бажаній концентрації. Одночасно має бути забезпечено, що відкладення без проблем можуть бути видалені по усій площі вмістища навіть тоді, коли отвір розміщений у його крайовій зоні, як, наприклад, у цистерні, тобто всередині вмістища мають бути подолані порівняно великі відстані. Крім того, має бути забезпечене очищення при порівняно великій висоті цистерни. Згідно з винаходом ця задача вирішена в основному за допомогою пристрою вказаного вище роду тим, що над отвором вмістища встановлена рукавична камера, з якої через отвір транспортний засіб як один вузол за допомогою гнучкої тяги може бути введений до вмістища і виведений із нього, а також що насос, що переміщує рідину у рідинному циркуляційному контурі, розміщений у рідині, що зібралася над відкладенням. Встановлений у циркуляційному контурі нагрівальний агрегат є переважно проточним нагрівачем. Транспортний засіб оснащений зокрема пневматичним приводом; привід керування принаймні одним соплом також пневматичний. Відповідно до винаходу транспортний засіб вводять до вмістища через отвір як один вузол, а не у вигляді окремих частин. Для цього транспортний засіб сконструйовано з такими розмірами, що він може бути введений до вмістища через оглядовий люк, за допомогою якого зазвичай закривають вмістище. На відміну від пристроїв рівня техніки згідно з винаходом насос розміщений у рідині на відстані від транспортного засобу. Перевагою такого рішення є те, що транспортний засіб може бути сконструйований компактним і завдяки цьому відпадає необхідність у складанні його всередині вмістища. За допомогою розміщеного таким чином насоса може бути здійснена подача рідини у достатній кількості у циркуляційному контурі із цистерни навіть у випадку, коли вона порівняно висока. Завдяки цьому рідина може бути подана на висоту, яку не можуть подолати всмоктувальні насоси, розміщені поза вмістищем. Зокрема передбачено, що уявна обвідна транспортного засобу має форму порожнистого циліндра з такими значеннями зовнішнього діаметра d: d
