Пачка з кришкою з язичком для тютюнових виробів, які мають форму стрижня, і заготовка для неї

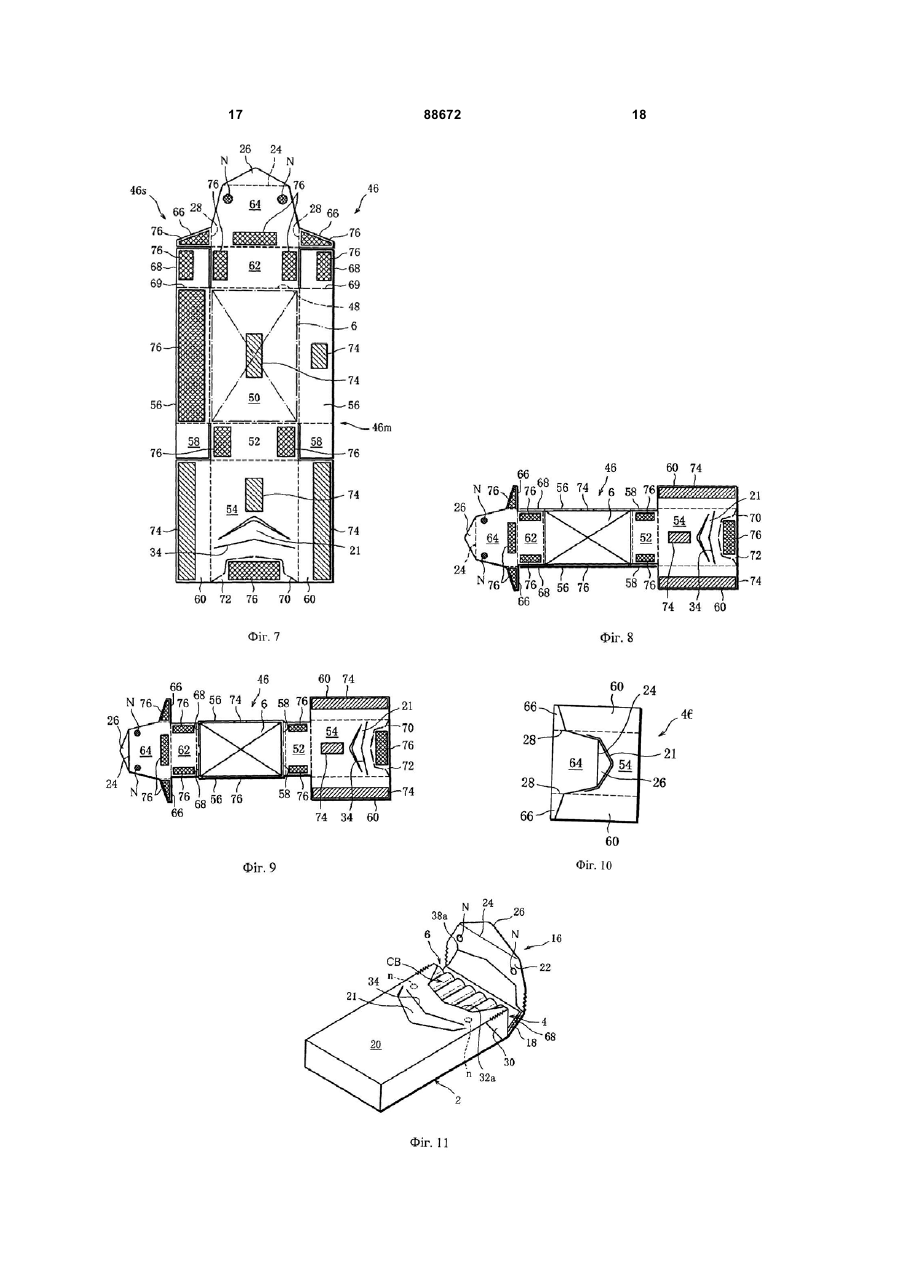

1. Пачка з кришкою з язичком для тютюнових виробів, які мають форму стрижня, яка містить: зовнішню коробку, верхній кінець якої відкритий, при цьому вказана зовнішня коробка має ввідну щілину, утворену в передній стінці, внутрішню пачку, яка міститься у вказаній зовнішній коробці, при цьому вказана внутрішня пачка має набір тютюнових виробів, які мають форму стрижня, і внутрішню обгортку, яка обгортає набір, і кришку з язичком, шарнірно сполучену із задньою кромкою відкритого кінця вказаної зовнішньої коробки, при цьому вказана кришка з язичком включає в себе кришку для закривання відкритого кінця зовнішньої коробки і язичок, сполучений з кришкою за допомогою лінії складання, при цьому язичок має такий розмір, щоб закривати ввідну щілину передньої стінки при накладенні на передню стінку вказаної зовнішньої коробки, вузький кінець якого призначений для введення у зовнішню коробку через ввідну щілину, і при цьому передня стінка вказаної зовнішньої коробки має заглиблення, яке приймає вузький кінець язичка, коли язичок накладений на передню стінку, і забезпечує заглиблювання вузького кінця язичка в передній стінці. 2. Пачка за п. 1, яка відрізняється тим, що язичок має лінію згину для розділення язичка на вузький кінець і основну частину, і при накладенні язичка на передню стінку вказаної зовнішньої коробки 2 (19) 1 3 88672 4 цьому вказана кришка з язичком включає в себе кришку для закривання відкритого кінця зовнішньої коробки і язичок, сполучений з кришкою за допомогою лінії складання, при цьому язичок має такий розмір, щоб закривати ввідну щілину передньої стінки при накладенні на передню стінку вказаної зовнішньої коробки, і має вузький кінець, який призначений для введення у зовнішню коробку через ввідну щілину, крім того, заготовка додатково включає в себе передню панель для утворення передньої стінки вказаної зовнішньої коробки і заглиблення, утворене в передній панелі, для розміщення вузького кінця язичка для забезпечення заглиблювання вузького кінця язичка в передній стінці вказаної зовнішньої коробки. Галузь техніки, до якої належить винахід Даний винахід належить до пачки з кришкою з язичком для розміщення тютюнових виробів, які мають форму стрижня, таких як сигарети або сигарети з фільтром, і до заготовки для неї. Рівень техніки Пачка з кришкою з язичком цього типу розкрита, наприклад, в міжнародній публікації WO 2004/064550. Ця добре відома пачка включає зовнішню коробку з відкритим верхнім кінцем, внутрішню пачку, яка міститься у зовнішній коробці і має набір стрижнеподібних тютюнових виробів і внутрішню обгортку для обертання набору, і кришку з язичком, шарнірно сполучену з зовнішньою коробкою і відкриваючу і закриваючу зовнішню коробку. Зокрема, кришка з язичком включає в себе кришку для відкривання і закривання зовнішньої коробки і язичок, який виступає з кришки. Кришка і язичок розділені лінією згину. Відразу після виготовлення пачки з кришкою з язичком, язичок кришки накладають на передню стінку зовнішньої коробки. Зовнішня коробка додатково включає ввідну щілину. Ця ввідна щілина утворена в передній стінці зовнішньої коробки. Після відкривання в перший раз, кришка з язичком може закривати отвір зовнішньої коробки язичком, і утримується в закритому положенні за допомогою вузького кінця, який вводиться у зовнішню коробку через ввідну щілину. Як вказувалося вище, відразу після виготовлення пачки з кришкою з язичком, язичок кришки знаходиться в положенні, в якому він розташований поверх передньої стінки зовнішньої коробки і виступає з передньої стінки зовнішньої коробки. З цієї причини, при витягненні пачки з кришкою з язичком з обгорткового пристрою після виготовлення в пристрої, або коли пачка з кришкою з язичком знаходиться в автоматі для продажу сигарет і видається з автомата, вузький кінець кришки з язичком пачки зачіпає передавальний шлях в обгортковому пристрої або торговому автоматі, і пачка в деяких випадках застрягає в передавальному шляху. Метою даного винаходу є створення пачки з кришкою з язичком, яка забезпечує стійке витягнення пачки з обгорткового пристрою або торгового автомата, і заготовки для неї. Суть винаходу Для досягнення вказаної мети пачка з кришкою з язичком, згідно з даним винаходом, включає в себе зовнішню коробку, верхній кінець якої від критий, при цьому зовнішня коробка має ввідну щілину, утворену в передній стінці, внутрішню пачку, що міститься у зовнішній коробці, при цьому внутрішня пачка має набір тютюнових виробів, які мають форму стрижня, і внутрішню обгортку, яка обгортає набір, і кришку з язичком, шарнірно сполучену із задньою кромкою відкритого кінця зовнішньої коробки. Кришка з язичком включає кришку для закривання відкритого кінця зовнішньої коробки і язичок, сполучений з кришкою за допомогою лінії складання. Язичок має такий розмір, щоб закривати ввідну щілину при накладенні на передню стінку зовнішньої коробки, і має вузький кінець, який призначений для вставляння у зовнішню коробку через ввідну щілину. Передня стінка зовнішньої коробки забезпечена заглибленням, в якому розміщується вузький кінець язичка, коли язичок накладений на передню стінку. Заглиблення забезпечує заглиблювання вузького кінця язичка в передній стінці. Відразу після виготовлення пачки з кришкою з язичком язичок накладають на передню стінку зовнішньої коробки, і вузький кінець язичка вводять в заглиблення передньої стінки. Оскільки вузький кінець язичка заглиблюється в передній стінці зовнішньої коробки, то він не виступає з передньої стінки у вигляді рельєфу. Тому, коли пачка з кришкою з язичком, згідно з даним винаходом, передається по шляху передачі і витягується з обгорткового пристрою або торгового автомата, то вузький кінець язичка не застряє в передавальному шляху, що забезпечує стійке витягнення пачки з кришкою з язичком. Зокрема, язичок має лінію згину для розділення язичка на вузький кінець і основну частину. Коли язичок накладають на передню стінку зовнішньої коробки, то вузький кінець язичка направлений до дна заглиблення за рахунок згинання вздовж лінії згину. У цьому випадку, оскільки вузький кінець кришки направлений до дна заглиблення, коли язичок кришки з язичком накладений на передню стінку зовнішньої коробки, навіть якщо язичок створює перешкоди на передавальному шляху під час передачі і витягнення пачки з кришкою з язичком, вузький кінець язичка вдавлюється в заглиблення. Це запобігає застряганню язичка на шляху передачі. Вузький кінець язичка переважно має звужувану форму, і заглиблення має форму, відповідну вузькому кінцю язичка. Крім того, заглиблення пе 5 реважно має глибину, яка поступово збільшується в напрямі вузького кінця язичка. Відразу після виготовлення пачки з кришкою з язичком, кришка з язичком може додатково мати точку склеювання, в якій язичок роз'ємно сполучається з передньою стінкою зовнішньої коробки. У цьому випадку після виготовлення пачки з кришкою з язичком, язичок прикріпляється до передньої стінки, поки кришка з язичком не буде відкрита в перший раз. Тому, навіть якщо міняється вологість кришки з язичком, вузький кінець язичка не виступає з заглиблення передньої стінки з підйомом з передньої стінки. Внутрішня обгортка внутрішньої пачки має два паперових шари, які утворюють зовнішню і внутрішню поверхні, і екрануючий шар, поміщений між паперовими шарами. Екрануючий шар захищає стрижнеподібні тютюнові вироби, які містяться у внутрішній пачці, від випаровування з внутрішньої пачки. Екрануючий шар внутрішньої обгортки виконує функцію пакувальної плівки для звичайної пачки з шарнірною кришкою, так що пачка з кришкою з язичком, згідно з даним винаходом, не вимагає плівкової упаковки. Це спрощує процес виготовлення пачки, згідно з винаходом, і забезпечує можливість пропозиції пачки по низькій ціні. Пачка з кришкою з язичком, згідно з винаходом, може додатково включати з'єднувальну частину, відкриту зовні пачки з кришкою з язичком і роз'ємно сполучену зі зовнішньою коробкою і кришкою з язичком. Коли кришка з язичком відкривається в перший раз, то з'єднувальна частина відділяється від кришки з язичком, що залишає сліди розриву як на з'єднувальній частині, так і на кришці з язичком. Тому, з'єднувальна частина ефективно діє як захист від підробки на пачці з кришкою з язичком. Даний винахід пропонує заготовку для вказаної вище пачки з кришкою з язичком. Заготовка включає передню панель для формування передньої стінки зовнішньої коробки і заглиблення, утворене в передній панелі, для розміщення вузького кінця язичка для забезпечення заглиблювання вузького кінця в передній стінці зовнішньої коробки. Заготовку, згідно з винаходом, можна легко одержувати за допомогою формування заглиблення в передній панелі. Короткий опис креслень На кресленнях зображено: Фіг.1 - пачка з кришкою з язичком, згідно з одним варіантом виконання, безпосередньо після виготовлення пачки, в ізометричній проекції; Фіг.2 - пачка, згідно з Фіг.1, з відкритою кришкою з язичком, в ізометричній проекції; Фіг.3 - частковий розріз пачки, згідно з Фіг.1, на вигляді збоку; Фіг.4 - внутрішня пачка, яка міститься в пачці, згідно з Фіг.1, в ізометричній проекції; Фіг.5 - внутрішня обгортка, яка використовується для внутрішньої пачки, згідно з Фіг.4, в розгорненому вигляді; Фіг.6 - розріз внутрішньої обгортки, згідно з Фіг.5; Фіг.7 - заготовка для виготовлення пачки, згідно з Фіг.1; 88672 6 Фіг.8 - початкова стадія процесу складання заготовки, згідно з Фіг.7; Фіг.9 - подальше складання заготовки з стану, показаного на Фіг.8; Фіг.10 - подальше складання заготовки зі стану, показаного на Фіг.9; і Фіг.11 - пачка з кришкою з язичком як приклад модифікації в не складеному стані, в ізометричній проекції. Опис переважних варіантів виконання винаходу На Фіг.1 і 2 показана пачка з кришкою з язичком для сигарет з фільтром. Пачка з кришкою з язичком включає зовнішню коробку 2. Верхній кінець зовнішньої коробки 2 виконаний у вигляді прямокутного відкритого кінця 4. В зовнішній коробці 2 міститься внутрішня пачка 6, яка включає набір СВ сигарет і внутрішню обгортку, яка обгортає набір СВ сигарет. Набір СВ сигарет має двадцять сигарет з фільтром. Пачка з кришкою з язичком додатково включає кришку з язичком 16. Кришка з язичком 16 шарнірно сполучена із задньою кромкою відкритого кінця 4 і відкриває і закриває відкритий кінець 4. В закритому положенні кришка 18 кришки з язичком 16 покриває верхній кінець 4, і язичок 22 виступає з кришки 18. Язичок 22 і кришка 18 відділені одне від одного лінією 19 згину. Після виготовлення пачки з кришкою з язичком, язичок 22 накладають на передню стінку 20 зовнішньої коробки, як показано на Фіг.1. Язичок 22 має вставний клапан 26 на своєму вузькому кінці. Вставний клапан 26 і основна частина язичка 22 розділені лінією 24 згину. Згідно з даним варіантом виконання, основна частина язичка 22 має ширину, яка поступово зменшується в напрямі вставного клапана 26. Вставний клапан 26 також звужується в напрямі свого вузького кінця. Заглиблення 21 утворене в передній стінці 20 зовнішньої коробки за допомогою пресування. Заглиблення 20 має форму, ідентичну формі вузького кінця язичка 22, і може приймати вставний клапан 26 язичка 22. Заглиблення 21 має глибину, яка поступово збільшується в напрямі нижньої стінки зовнішньої коробки 2. Тому, коли язичок 22 вводиться в заглиблення 21 передньої стінки 20, то заглиблення 21 забезпечує заглиблювання вузького кінця вставного клапана 26 в передній стінці 20. Згідно з даним варіантом виконання, як показано на Фіг.3, вставний клапан 26 складається вздовж лінії 24 згину в положення, направлене до дна заглиблення 21. Тому вузький кінець вставного клапана 26 знаходиться в контакті з дном заглиблення 21. Як випливає з попереднього опису, коли язичок 22 накладений на передню стінку 20 зовнішньої коробки 2, то вузький кінець язичка 22, а саме вузький кінець вставного клапана 26, розміщується в заглибленні 21. Тому вузький кінець вставного клапана 26 не виступає з передньої стінки 20 у вигляді рельєфу. Коли пачка з кришкою з язичком передається по шляху передачі обгорткового пристрою або торгового автомата, то вставний клапан 26 язичка 22 не захоплюється на передавальному шляху. Це надійно запобігає застряганню на шля 7 ху передачі. Отже, забезпечується стійка передача пачки з кришкою з язичком в обгортковому пристрої або стійке витягнення з торгового автомата. Заглиблення 21 не повинно бути досить великим для розміщення всього вставного клапана 26. Заглиблення 21 є досить великим, поки воно має розмір, який забезпечує розміщення щонайменше вузького кінця вставного клапана 26. Форма заглиблення 21 не обмежується формою, показаною на кресленні, і лінія 24 згину язичка 22 не є необхідною. Згідно з даним винаходом, як показано на Фіг.2 і 3, язичок 22 має пару клейових точок N на своїй внутрішній поверхні. Клейові точки N розташовані у відповідних бічних крайових частинах язичка 22. При виготовленні пачки з кришкою з язичком клейові точки N роз'ємно прикріпляють язичок 22 до передньої стінки 20 зовнішньої коробки. Коли язичок 22 потім відділяють від передньої стінки, то на передній стінці 20 залишаються сліди n, показані в штрихових кружках на Фіг.2. Ці сліди n вказують, що язичок 22 був прикріплений до передньої стінки 20. Вушка 30 сполучені з відповідними бічними кромками язичка 22 через лінії 28 розрізу. Лінії 28 розрізу показані переривистими лініями на Фіг.1 і 3. При виготовленні пачки з кришкою з язичком вушка 30 прикріпляють до відповідних бічних стінок зовнішньої коробки 2. Однак, при першому відкриванні кришки з язичком 16 язичок 22 від'єднується від вушок 30 вздовж ліній 28 розрізу. Відповідно до цього, як показано на Фіг.2, залишаються сліди 31 і 33 як на язичку 22, так і на вушках 30. Сліди 31 і 33 показують, що кришку з язичком 16 вже відкривали. Коли кришка з язичком 16 відкривається, то, як показано на Фіг.2, утворюється U-подібна зона 32 вирізу в передній стінці 20 зовнішньої коробки 2. Зона 32 вирізу проходить від відкритого кінця 4 зовнішньої коробки 2. Одночасно з утворенням зони 32 вирізу, відривається частина внутрішньої обгортки 9 внутрішньої пачки 6, яка відповідає зоні 32 вирізу. В результаті, частина набору СВ сигарет, які містяться у внутрішній пачці 6, відкривається через зону 32 вирізу. Це дозволяє без великих зусиль витягувати сигарети з фільтром у внутрішній обгортці 6 з зовнішньої коробки 2 через зону 32 вирізу. Коли кришка з язичком 16 відкривається, то відкривається доступ до ввідної щілини 34 в передній стінці 20 зовнішньої коробки 2, як показано на Фіг.2. Ввідна щілина 34 формується заздалегідь в передній стінці 20. До відкривання кришки з язичком 16 в перший раз, ввідна щілина 34 закрита язичком 22 кришки з язичком 16. Зокрема, ввідна щілина 34 розташована в базовій частині заглиблення 21, тобто в частині, де починає з'являтися заглиблення 21 (частина, в якій глибина заглиблення 21 невелика). Як показано на Фіг.2, ввідна щілина 34 має форму букви V з розкривом у напрямі зони 32 вирізу. Відповідно до цього, коли кришка з язичком 16 відкривається і потім знов закривається, вставний клапан 26 кришки з язичком 16 можна легко вставляти у зовнішню коробку 2 через ввідну щі 88672 8 лину 34. При вставленні вставного клапана 26 у ввідну щілину 34, вставний клапан 26 затискається між передньою стінкою 20 і внутрішньою пачкою 6, і кришка з язичком 16 утримується в закритому положенні. Оскільки заглиблення 21 утворене в передній стінці 20, то зменшується зазор між частиною внутрішньої поверхні передньої стінки 20, яка відповідає заглибленню 21, і внутрішньою пачкою. У випадку, коли число сигарет з фільтром, які витягуються зі зовнішньої коробки 2, є невеликим після відкривання пачки з кришкою з язичком, то передня стінка 20 і внутрішня пачка 6 здатні утримувати вставний клапан 26 з великою силою затиснення у взаємодії одна з одною. Ввідна щілина 34 не обмежена V-подібною формою, і може мати форму кругової дуги, яка є увігнутою відносно зони 32 вирізу. На Фіг.6 детально показана внутрішня пачка 6. Як вказувалося вище, внутрішня пачка 6 має верхню поверхню 10 і нижню поверхню 12. Верхня поверхня 10 і нижня поверхня 12 утворені за допомогою складання внутрішньої обгортки 9. Одна бічна поверхня 16 внутрішньої пачки 6 утворена накладенням один на один обох кінців внутрішньої обгортки 9. Для забезпечення можливості відділення внутрішньої обгортки 9, внутрішня обгортка 9 має Uподібну лінію 36 розрізу, відповідну зоні 32 вирізу, як показано на Фіг.4. Лінія 36 розрізу розташована на стороні верхньої поверхні 10 внутрішньої пачки 6. Лінія 36 розрізу відділяє частину 38 внутрішньої обгортки 9, яка підлягає від'єднанню. Частина 38, що підлягає відділенню, включає частину внутрішньої обгортки 9, яка утворює верхню поверхню 10 внутрішньої пачки 6. Зокрема, як показана на Фіг.4, частина внутрішньої обгортки 9, яка утворює верхню поверхню 10, має правий і лівий кінцеві клапани 40 і внутрішній клапан 42 і зовнішній клапан 44, які накладаються на кінцеві клапани 40 у вказаному порядку. Частина 38, що підлягає відділенню, включає зовнішній клапан 44. На Фіг.5 показана внутрішня обгортка 9 в розгорненому вигляді. Як показано на Фіг.5, частина, яка утворює зовнішній клапан 44, не сполучена з частиною, яка утворює кінцевий клапан 40. Ці частини відділені одна від одної парою прорізів 45. Прорізи 45 можуть бути лініями розрізу, аналогічними лінії 36 розрізу. Переривистими лініями на Фіг.5 показані мітки складання, які утворені на внутрішній обгортці 9, коли внутрішня обгортка 9 складається навколо набору СВ сигарет. На Фіг.6 показаний розріз внутрішньої обгортки 9. Внутрішня обгортка 9 має тришарову структуру, яка включає два паперових шари 11, які утворюють зовнішню і внутрішню поверхні, і екрануючий шар 13, розташований між паперовими шарами 11. Кожний з паперових шарів 11 виконаний з пергамінового паперу, а екрануючий шар 13 - з твердого парафіну. Екрануючий шар 13 не тільки захищає набір СВ сигарет, який міститься у внутрішній пачці 6, від зовнішньої вологості, але також запобігає випаровуванню запаху або арома 9 ту з набору СВ сигарет. Тому пачка з кришкою з язичком, згідно з даним варіантом виконання, не потребує плівкової упаковки з лінією відриву для покриття зовнішньої коробки 2 і кришки з язичком 16. Коли кришка з язичком 16 відкривається в перший раз, сліди 31 і 33 залишаються як на язичку 22, так і на вушках 30. Сліди 31 і 33 видні зовні пачки з кришкою з язичком, так що вони ефективно виконують функцію захисту від підробки набору СВ сигарет внутрішньої пачки 6, так само як відривна стрічка вказаної вище плівкової упаковки. На Фіг.7 показана заготовка 46 для формування зовнішньої коробки 2 і кришки з язичком 16, а саме, внутрішня поверхня заготовки 46. Заготовка 46 включає головну секцію 46m для формування зовнішньої коробки 2 і допоміжну секцію 46s для формування кришки з язичком 16. Секції 46m і 46s розташовані впритул в подовжньому напрямі заготовки 46 і сполучені одна з одною лінією 48 складання, показаною переривистою лінією. Лінія 48 складання утворює вказаний вище шарнір. У подальшому описі інші лінії складання показані всі переривистими лініями на Фіг.7. Головна секція 46m має три панелі, які розташовані одна за одною в подовжньому напрямі головної секції 46m. Панелі розділені лініями складання. А саме, панелі включають задню панель 50, зовнішню нижню панель 52 і передню панель 54 в названому порядку з боку допоміжної секції 46s. Задня панель 50 і передня панель 54 утворюють, відповідно, задню стінку і передню стінку 20 зовнішньої коробки 2. При виготовленні пачки з кришкою з язичком зовнішня нижня панель 52 утворює частину нижньої стінки зовнішньої коробки 2. Внутрішні бічні клапани 56 сполучені з відповідними бічними кромками задньої панелі 50 через лінії складання. Внутрішні нижні клапани 58 сполучені з нижніми кромками внутрішніх бічних клапанів 56 через лінії складання. Внутрішні нижні клапани 58 розташовані на відповідних сторонах зовнішньої бічної панелі 52. При виготовленні пачки з кришкою з язичком внутрішні нижні клапани 58 утворюють нижню стінку зовнішньої коробки 2 разом із зовнішньою нижньою панеллю 52. Інші бічні клапани 60 сполучені з відповідними бічними кромками передньої панелі 54 через лінії складання. При виготовленні пачки з кришкою з язичком зовнішні бічні клапани 60 утворюють бічні стінки зовнішньої коробки 2 разом з відповідними внутрішніми бічними клапанами 56. Допоміжна секція 46s включає панель 62 кришки і панель 64 язичка. Панелі 62 і 64 розташовані в названому порядку з боку задньої панелі 50. Панель 62 кришки сполучена із задньою панеллю 50 через лінію складання, і панель 64 язичка і панель 62 кришки - через лінію складання. Панель 64 язичка має лінію 24 згинання. При виготовленні пачки з кришкою з язичком лінія 24 згинання утворює вузький кінець панелі 64 язичка у вигляді вставного клапана 26. Клапани 66 вушок сполучені з відповідними бічними кромками панелі 64 язичка через лінії розрізу 28. Клапани 66 утворюють вушка 30 при виготовленні пачки з кришкою з язичком. 88672 10 Внутрішні верхні клапани 68 розташовані на відповідних сторонах панелі 62 кришки. Внутрішні верхні клапани 68 сполучені з верхніми кромками відповідних внутрішніх бічних клапанів 56 через лінії 69 розрізу. При виготовленні пачки з кришкою з язичком внутрішні верхні клапани 68 утворюють кришку 18 разом з панеллю 62 кришки. Передня панель 54 має лінію 70 розрізу додатково до ввідної щілини 34. Лінія 70 розрізу має по суті U-подібну форму і розділяє частину 72, яка підлягає відрізанню, від нижньої крайової частини передньої панелі 54. Передня панель 54 має заглиблення 21. Заглиблення 21 виступає на внутрішній стороні передньої панелі 54 у вигляді рельєфу в напрямі товщини передньої панелі 54, як випливає з попереднього опису. Задня сторона заготовки 46 покрита в заданих місцях клеєм. Зони 74 з нанесеним клеєм показані на Фіг.7 у вигляді заштрихованих узорів. При виготовленні пачки з кришкою з язичком, тобто при складанні заготовки 46 навколо внутрішньої пачки 6, зони з нанесеним клеєм використовуються для з'єднання між панелями і клапанами, з'єднання між клапанами або з'єднання панелей і клапанів відносно внутрішньої пачки 6. Зони 74 з нанесеним клеєм передбачені для заготовки для звичайної пачки. Заготовка 46 для пачки з кришкою з язичком, згідно з даним винаходом, додатково має зони 76 з нанесеним клеєм, відмінні від зон 74 з нанесеним клеєм. Зони 76 з нанесеним клеєм показані на Фіг.7 у вигляді перехресно заштрихованих узорів. А саме, зони 76 з нанесеним клеєм утворені на частині 72, яка підлягає відриванню, обох бічних частинах зовнішньої нижньої панелі 52, одному з внутрішніх бічних клапанах 56, на обох бічних частинах панелі 62 кришки, внутрішніх верхніх клапанах 68 і клапанах 66 вушок. Панель 64 язичка має клейові точки N на своїх лівій і правій частинах. Клейові точки N утворені за допомогою нанесення на панель 64 язичка клею, який має малу клейкість. Функції зон 76 з нанесеним клеєм і клейких точок N випливають з наведеного нижче опису процесу виготовлення пачки з кришкою з язичком з посиланнями на Фіг.8-10. Як показано на Фіг.8, внутрішня пачка 6 розташована на внутрішній стороні заготовки 46, тобто задній панелі 50. Внутрішня пачка 6 сполучена із задньою панеллю 50 через зони 74 з нанесеним клеєм. Внутрішні бічні клапани 56 послідовно складають до відповідних бічних поверхонь внутрішньої пачки 6. Внутрішні бічні клапани 56 з'єднують з внутрішньою пачкою 6 через зони 74 і 76 з нанесеним клеєм. Складання внутрішніх бічних клапанів 56 приводить внутрішні нижні клапани 58 і внутрішні верхні клапани 68, які сполучені з обома кінцями внутрішніх бічних клапанів 56, в положення, паралельне відповідним бічним поверхням внутрішньої пачки 6. Один з внутрішніх бічних клапанів 56, який має зони 76 з нанесеним клеєм, з'єднують з однією бічною поверхнею 14 внутрішньої пачки 6 (дивіться Фіг.4) і тим самим герметизують одну бічну по 11 верхню 14 внутрішньої пачки 6. Іншими словами, обидва кінці внутрішньої обгортки 9, які накладаються один на одний для утворення однієї бічної поверхні 14, з'єднують з внутрішнім бічним клапаном 56 через зону 76 з нанесеним клеєм по всій подовжній зоні внутрішньої пачки 6. За рахунок цього поліпшується герметизація внутрішньої пачки 6. Після цього, як показано на Фіг.9, внутрішні нижні клапани 58 складають до нижньої поверхні внутрішньої пачки 6. Одночасно з цим складанням виконують складання внутрішніх верхніх клапанів 68 вздовж ліній 69 розрізу (дивіться Фіг.7) до верхньої поверхні 10 внутрішньої пачки 6 (дивіться Фіг.4). Оскільки внутрішні верхні клапани 68 мають зони 76 з нанесеним клеєм, то внутрішні верхні клапани 68 сполучаються з верхньою поверхнею 10 внутрішньої пачки 6, а саме, обома кінцевими частинами зовнішнього клапана 44, який утворює верхню поверхню 10, через зони 76 з нанесеним клеєм. Місця з'єднання внутрішніх верхніх клапанів 68 і зовнішніх клапанів 44 позначені на Фіг.4 міткою М. Одночасно зі складанням клапанів 58 і 68, вставний клапан 26 панелі 64 язичка згинається вздовж лінії 24 згину і злегка підіймається в напрямі внутрішньої пачки 6. Потім, як показано на Фіг.10, зовнішню нижню панель 52 складають до нижньої поверхні внутрішньої пачки 6 разом з передньою панеллю 52. Зовнішню нижню панель 52 з'єднують з внутрішніми нижніми клапанами 58, які були вже складені, через зони 76 з нанесеним клеєм. У цей час формується нижня стінка зовнішньої коробки 2. Внутрішні нижні клапани 58 і зовнішню нижню панель 52, яка утворює нижню стінку зовнішньої коробки 2, з'єднують одне з одним через зони 76 з нанесеним клеєм. Це поліпшує герметизацію зовнішньої коробки 2 відносно внутрішньої пачки 6. Після цього передню панель 54 складають в напрямі внутрішньої пачки 6 разом із зовнішніми бічними клапанами 60 і з'єднують з передньою поверхнею внутрішньої пачки 6 через зону 74 з нанесеним клеєм. Одночасно з цим склеюванням частину 72, яка підлягає відриванню, передньої панелі з'єднують з частиною 38, яка підлягає відділенню, внутрішньої обгортки 9 внутрішньої пачки 6 через зону 76 з нанесеним клеєм. Місце з'єднання частини 72, яка підлягає відриванню, з частиною 38, яка підлягає відділенню, позначене на Фіг.4 міткою М. Після завершення складання передньої панелі 54, складають панель 62 кришки в напрямі внутрішньої пачки 6 разом з панеллю 64 язичка і з'єднують з внутрішніми верхніми клапанами 68, які були вже складені, через зони 76 з нанесеним клеєм. У той же час внутрішні верхні клапани 68 і панель 62 кришки утворюють кришку 18 кришки з язичком 16. Потрібно зазначити, що панель 62 кришки сполучається з частиною 38, яка підлягає відділенню, внутрішньої пачки 6 (зовнішнім клапаном 44) через внутрішні верхні клапани 68, і що внутрішні верхні клапани 68 виконані з можливістю відділення від відповідних внутрішніх бічних клапанів 56 вздовж ліній 69 розрізу. 88672 12 Потім, як показано на Фіг.10, панель 64 язичка складають в напрямі передньої панелі 54, яка вже була складена, і накладають на передню панель 54. У той же час панель 64 язичка покриває ввідну щілину 34 передньої панелі 54, і вставний клапан 26 кришки з язичком 16 вводиться в заглиблення 21 із збігом з заглибленням 21. Оскільки вставний клапан 26 вже знаходиться, як вказувалося вище, в зігненому положенні, то вузький кінець вставного клапана 26 приходить в контакт з дном заглиблення 21 (дивіться Фіг.3). Панель 64 язичка роз'ємно сполучається з передньою панеллю 54 в правій і лівій клейових точках N. Панель 64 язичка сполучається з частиною 72, яка підлягає відриванню, передньої панелі 54 через зону 76 з нанесеним клеєм. Клапани 66 вушок панелі 64 язичка накладаються на відповідні зовнішні бічні клапани 60 передньої панелі 54. Оскільки частина 72, яка підлягає відриванню, вже сполучена з частиною 38, яка підлягає відділенню, внутрішньої пачки 6, як вказувалося вище, то панель 64 язичка сполучається з частиною 38, яка підлягає відділенню, при розташуванні частини 72, яка підлягає відриванню, між ними. Потім зі стану, показаного на Фіг.10, зовнішні бічні клапани 60 передньої панелі 54 складають в напрямі відповідних бічних поверхонь внутрішньої пачки 6 разом з клапанами 68 вушок. Зовнішні бічні клапани 60 накладають на відповідні внутрішні бічні клапани 56, які були вже складені, і з'єднують з внутрішніми бічними клапанами 56 через зони 74 з нанесеним клеєм. Після формування обох бічних стінок зовнішньої коробки 2, пачка з кришкою з язичком (дивіться Фіг.1) готова. Пачка з кришкою з язичком має вушка 30 в обох бічних стінках зовнішньої коробки. Вказаний вище процес складання заготовки 46 по суті однаковий з процесом складання звичайної заготовки. Тому пачку з кришкою з язичком, згідно з даним винаходом, можна виготовляти за допомогою простого додавання в звичайну пакувальну машину пристрою нанесення клею (не зображений) для утворення зон 76 з нанесеним клеєм і клейових точок N. При відкривання пачки з кришкою з язичком, показаної на Фіг.1, в перший раз, язичок 22 кришки з язичком 16 підіймається з площини вставного клапана 26. При підніманні язичка 22 клей між передньою стінкою 20 зовнішньої коробки 2 і язичком 22 в лівій і правій клейових точках N руйнується. Одночасно частина 72, яка підлягає відриванню, відривається від передньої стінки 20 зовнішньої коробки 2 вздовж лінії 70 розрізу, і частина 38, яка підлягає відділенню, внутрішньої обгортки 9 відривається вздовж лінії 36 розрізу. При подальшому підніманні язичка 22, язичок 22 відділяється від вушок 30 вздовж ліній 28 розрізу. Потім внутрішні верхні клапани 68, які утворюють кришку 18, відриваються від відповідних внутрішніх бічних клапанів 56 вздовж ліній 69 розрізу (дивіться Фіг.1). Оскільки, як вказувалося вище, вушка 30 відкриті зовні зовнішньої коробки 2, то після відривання язичка 22 від вушок 30 залишаються сліди 31 і 33 як на зовнішній коробці 2, так і на кришці 13 22. Сліди 31 і 33 служать як мітки, які вказують на те, що пачка з кришкою з язичком вже відкривалася. Тому вушка 30 ефективно виконують функцію запобігання підробці. Після відділення язичка 22 від вушок 30 можна широко відкривати кришку з язичком 16 за допомогою повороту навколо шарніра (лінії 48 складання). Після повороту кришки з язичком 16 в широко відкрите положення, частину 72, яка підлягає відриванню, відривають від передньої стінки 10 зовнішньої коробки 2 з утворенням зони 32 вирізу в передній стінці 10. Потім відривають частину 38, яка підлягає відділенню, від внутрішньої обгортки 9 у внутрішній пачці 6. Завдяки цьому, як показано на Фіг.2, через зону 32 вирізу відкривається частина набору СВ сигарет, які містяться у внутрішній пачці 6. Крім того, частина верхнього кінця набору СВ сигарет також відкривається у верхній поверхні 10 внутрішньої пачки 6. Це забезпечує простий доступ до сигарет з фільтром у внутрішній пачці 6. Після відривання частина 72, яка підлягає відриванню, і частина 38, яка підлягає видаленню, утворюють, відповідно, відірвану частину 72 і відділену частину 38а. Відірвана частина 72а і відділена частина 38а сполучені разом через зону 76 з нанесеним клеєм, і додатково до цього відірвана частина 72а сполучена з внутрішньою стороною язичка 22 через зону 76 з нанесеним клеєм. Тому відірвана частина 72а і відділена частина 38а залишаються в положенні з'єднання з внутрішньою стороною язичка 22, як показано на Фіг.2. Відірвана частина 72а і відділена частина 38а ніколи не відлипають від кришки з язичком 16. У результаті немає необхідності викидати відірвану частину 72а і відділену частину 38а при першому відкриванні 88672 14 пачки з кришкою з язичком. Пізніше відірвана частина 72а і відділена частина 38а викидаються разом з пачкою з кришкою з язичком. Зовнішній клапан 44 частини 38, яка підлягає відділенню, сполучений з внутрішніми верхніми клапанами 68, як вказувалося вище, через частини 76 з нанесеним клеєм. Відповідно до цього, відривання частини 38, яка підлягає, відділенню, яке включає операцію повороту кришки з язичком 16, можна виконувати без перешкод. Даний винахід не обмежений вказаним вище варіантом виконання і може бути модифікований різними шляхами. Згідно з варіантом виконання, при першому відкриванні кришки з язичком 16 утворюється зона 32 вирізу в передній стінці 20 зовнішньої коробки 2. Однак, зона 32 вирізу може бути утворена заздалегідь в передній панелі 54 заготовки 46. У цьому випадку, коли кришка з язичком 16 відкрита, як показано на Фіг.11, відривається тільки частина 38, яка підлягає відділенню, внутрішньої обгортки 9 і тільки відділена частина 38а залишається в сполученому положенні із задньою стороною кришки з язичком 16. Язичок 22 може додатково включати кругову частину, яка підлягає відриванню, замість або додатково до вушок 30. Частина, яка підлягає відриванню, роз'ємно сполучена з передньою стінкою 20 зовнішньої коробки 2. Коли кришку з язичком 16 відкривають в перший раз, то частина, яка підлягає відриванню, відривається від язичка 22 з утворенням круглого отвору в язичку 22. Отвір утворює слід як запобігання підробці аналогічно слідам 31 і 33. 15 88672 16 17 88672 18 19 Комп’ютерна верстка Л.Литвиненко 88672 Підписне 20 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
