Комбінований ґрунтообробний агрегат для мульчування і заробки рослинних та стерньових решток

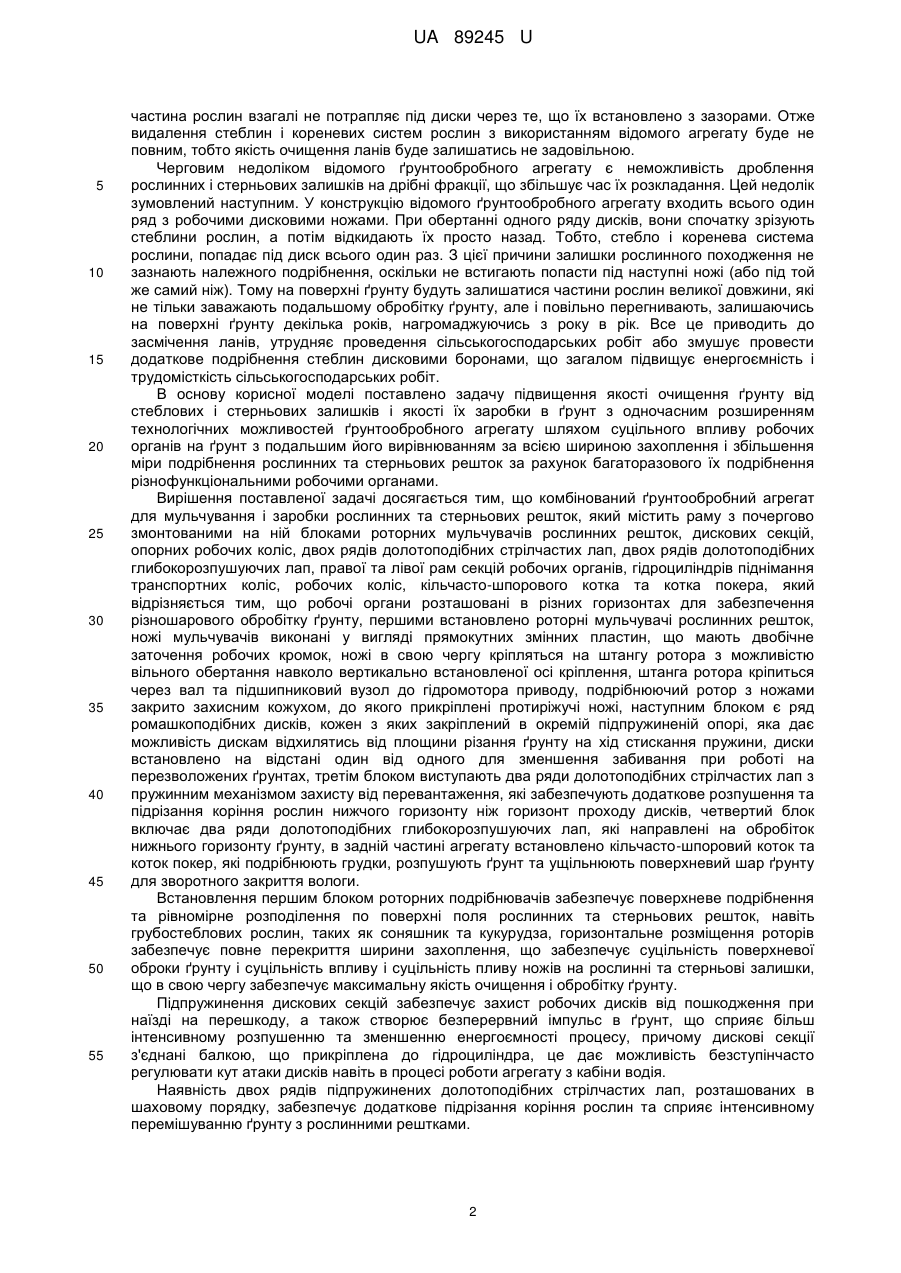

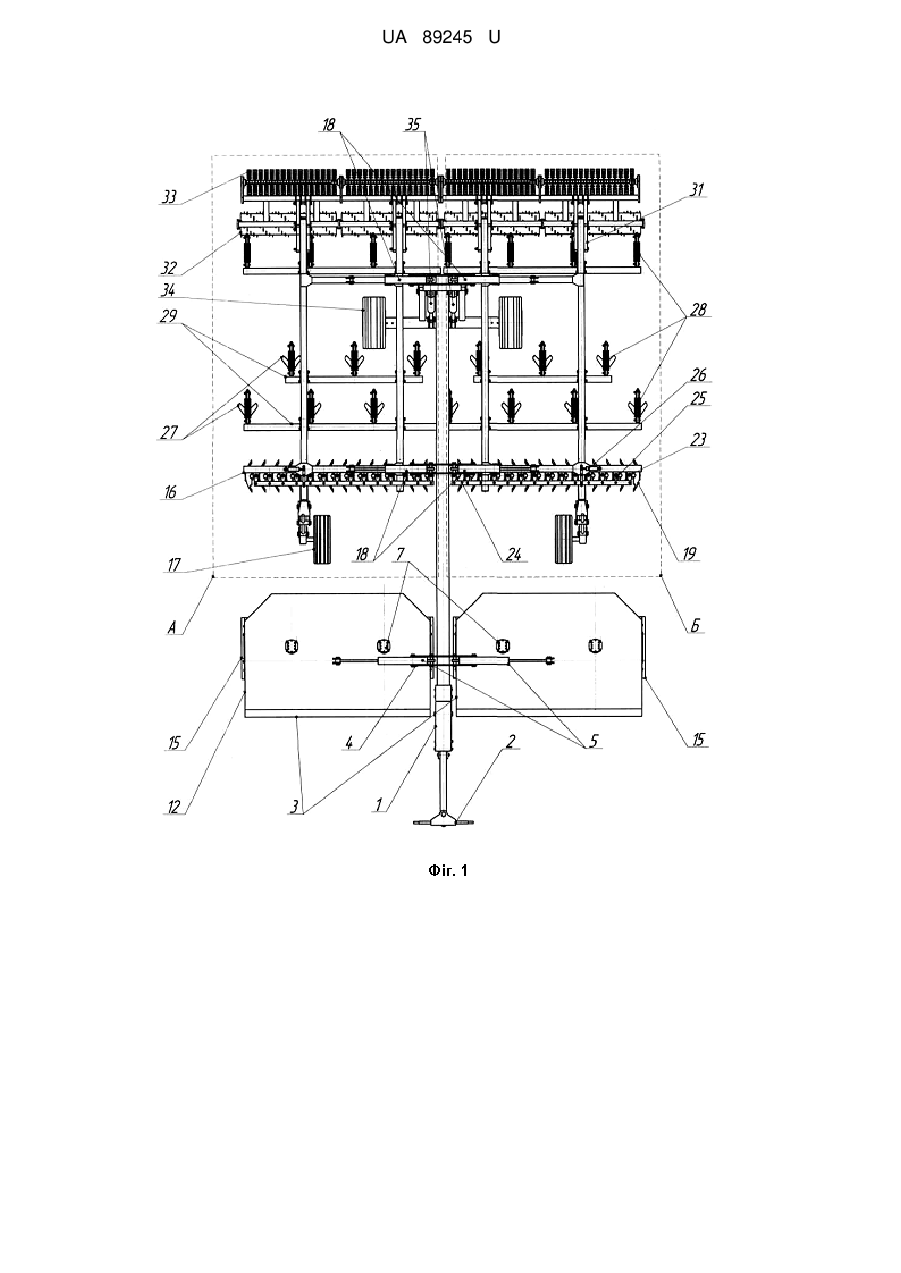

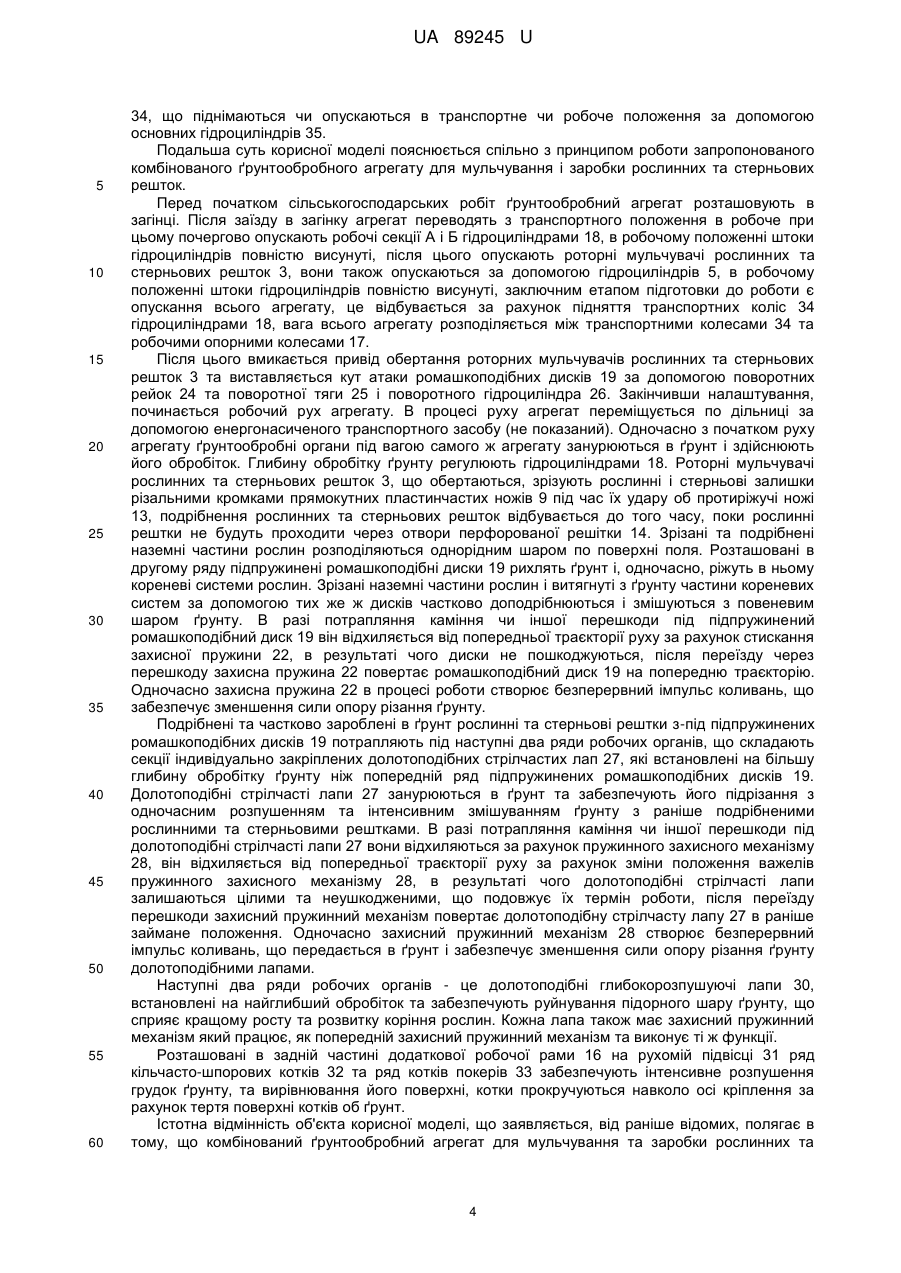

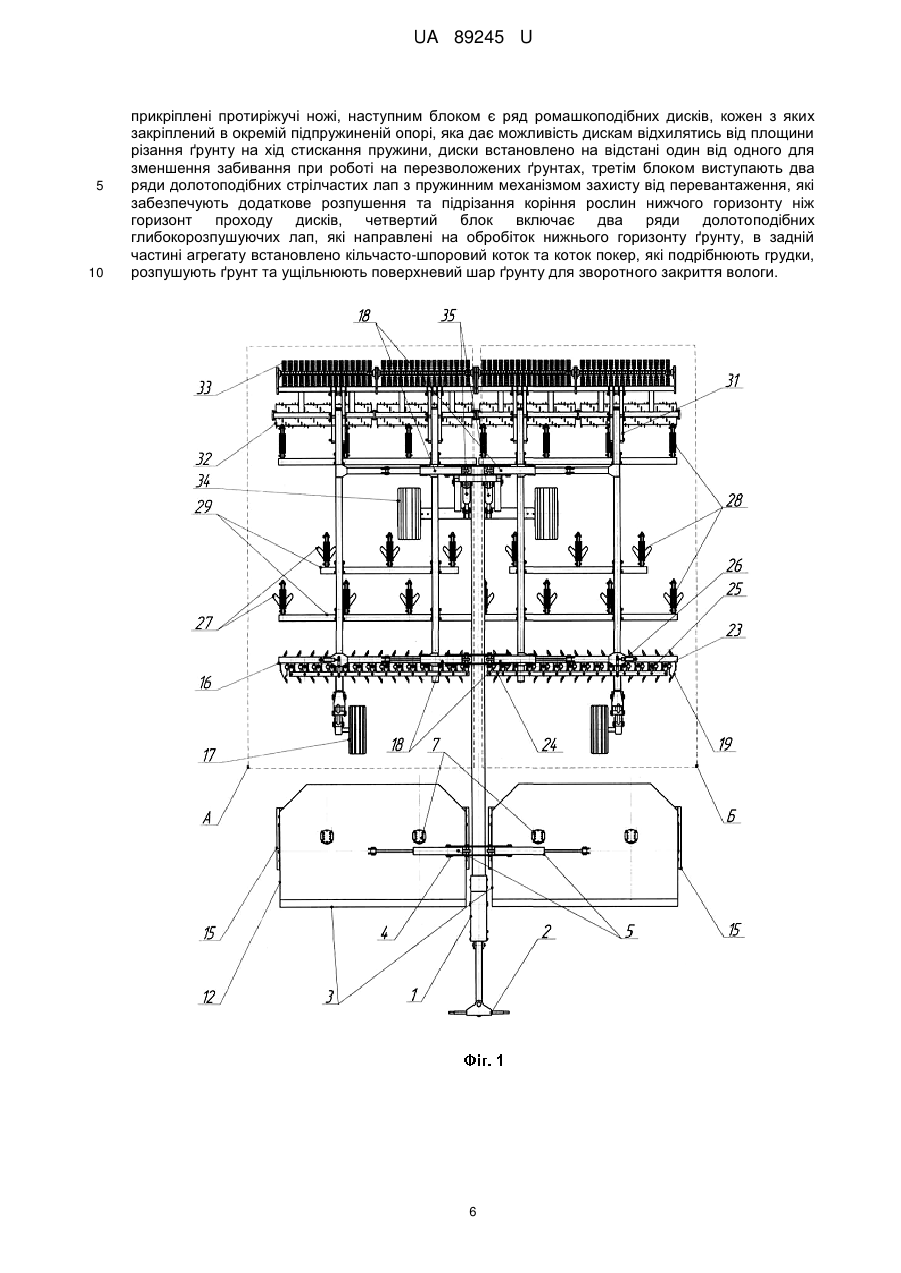

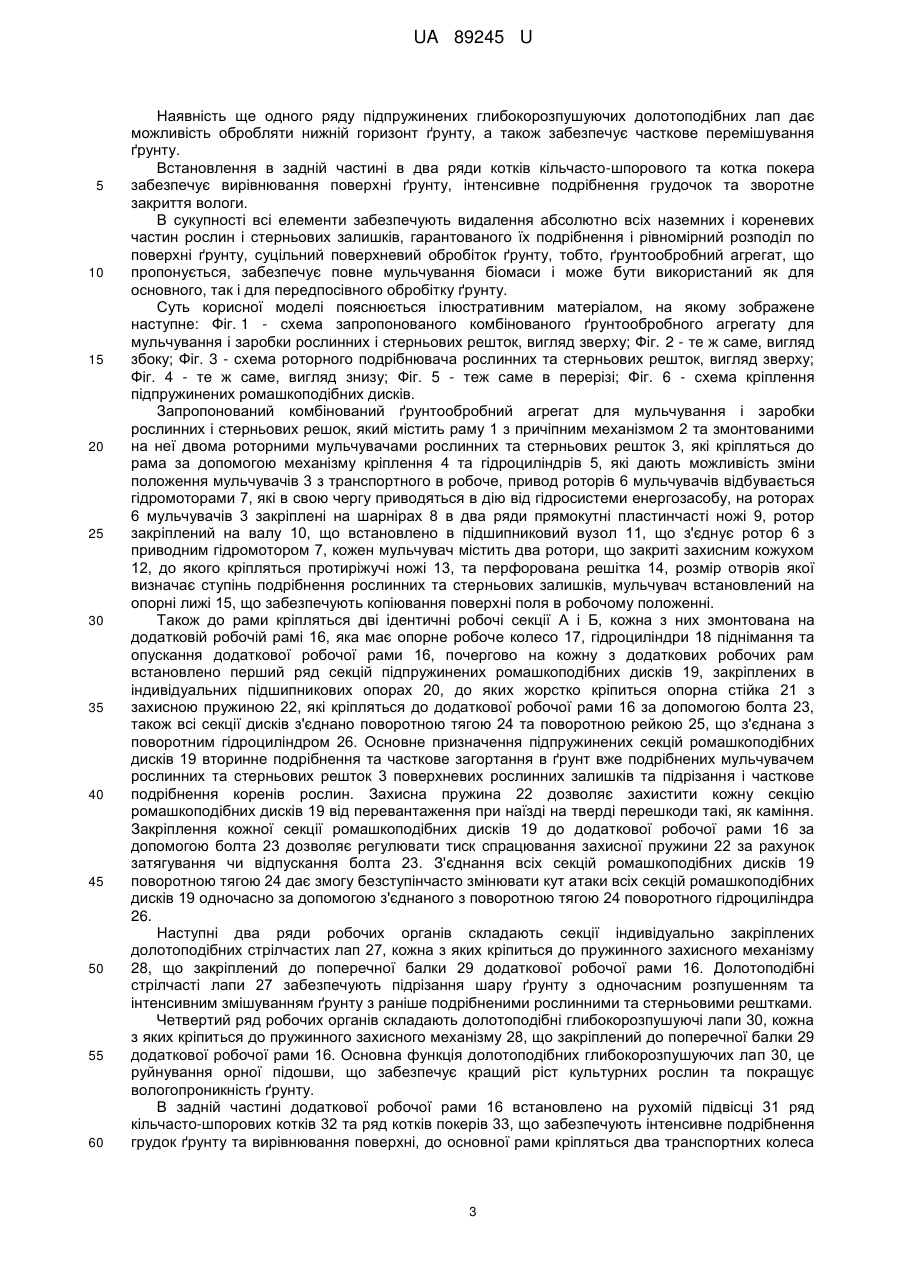

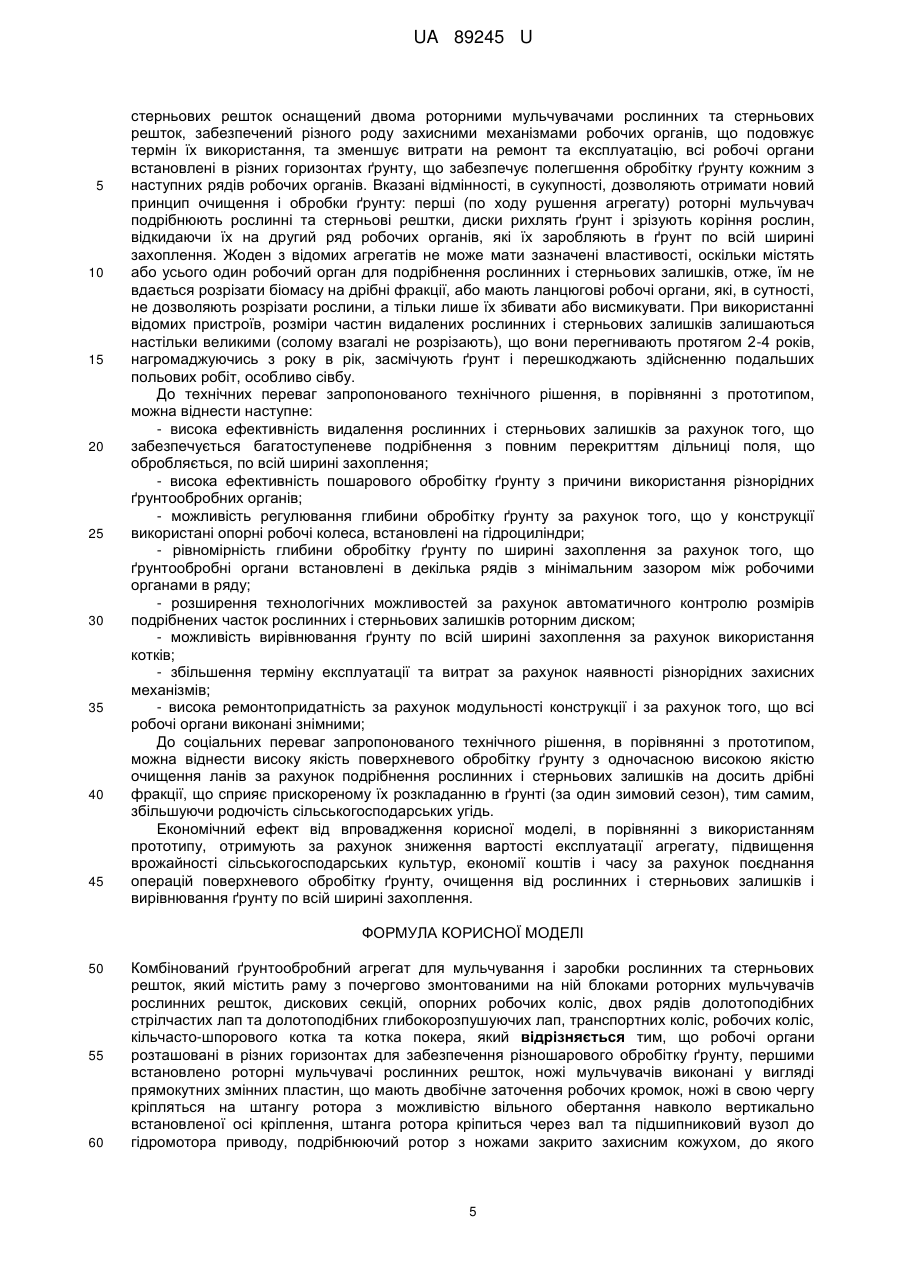

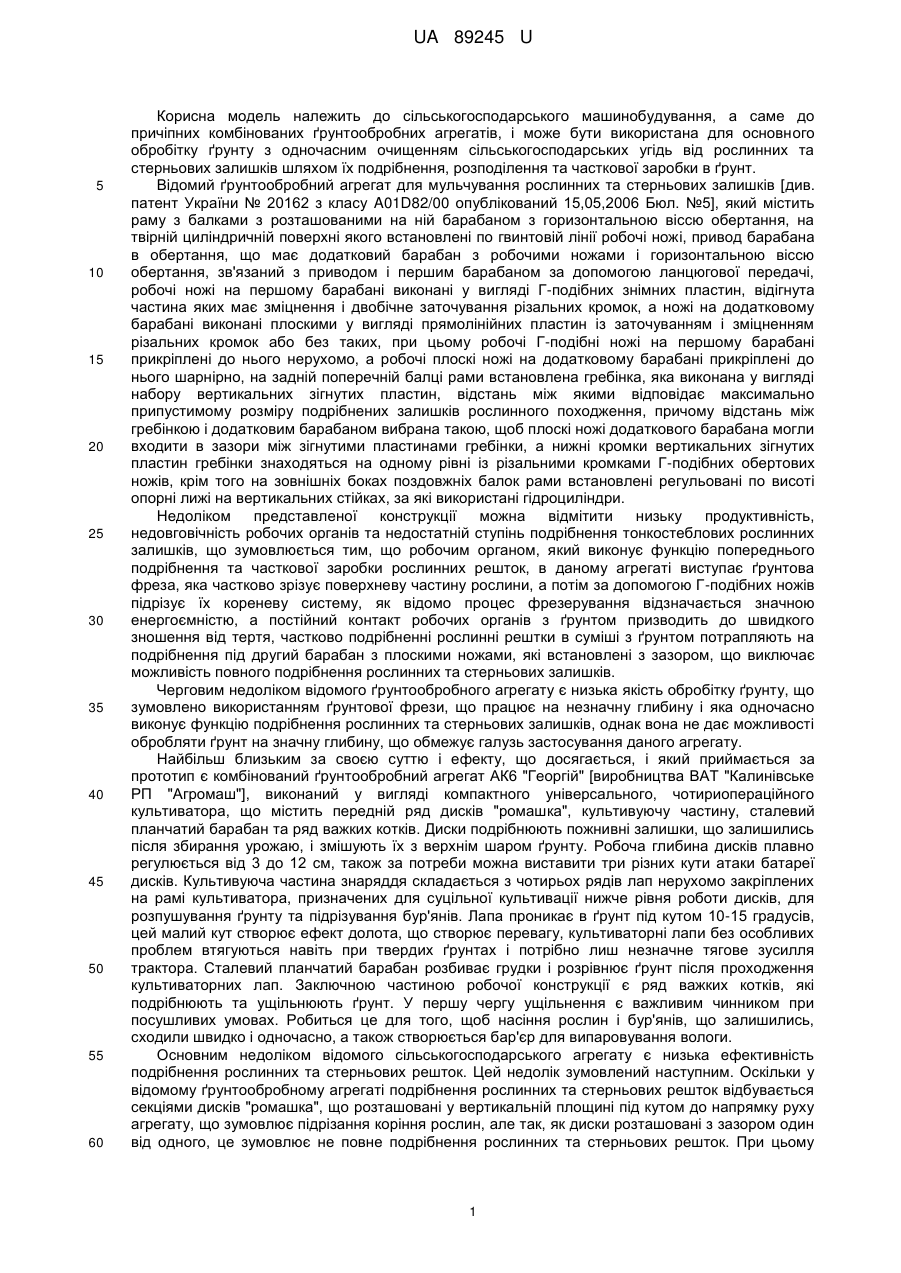

Реферат: Корисна модель «Комбінований ґрунтообробний агрегат для мульчування і заробки рослинних та стерньових решток», який містить раму з почергово змонтованими на ній блоками роторних мульчувачів рослинних решток, дискових секцій, опорних робочих коліс, двох рядів долотоподібних стрілчастих лап та долотоподібних глибокорозпушуючих лап, транспортних коліс, робочих коліс, кільчасто-шпорового котка та котка покера. Робочі органи розташовані в різних горизонтах. Першими встановлено роторні мульчувачі рослинних решток. Ножі мульчувачів виконані у вигляді прямокутних змінних пластин, що мають двобічне заточення робочих кромок. Ножі кріпляться на штангу ротора з можливістю вільного обертання навколо вертикально встановленої осі кріплення. Штанга ротора кріпиться через вал та підшипниковий вузол до гідромотора приводу. Подрібнюючий ротор з ножами закрито захисним кожухом, до якого прикріплені протиріжучі ножі. Наступним блоком є ряд ромашкоподібних дисків, кожен з яких закріпленій в окремій підпружиненій опорі, яка дає можливість дискам відхилятись від площини різання ґрунту на хід стискання пружини. Диски встановлено на відстані один від одного для зменшення забивання при роботі на перезволожених ґрунтах. Третім блоком виступають два ряди долотоподібних стрілчастих лап з пружинним механізмом захисту від перевантаження, які забезпечують додаткове розпушення та підрізання коріння рослин нижчого горизонту ніж горизонт проходу дисків. Четвертий блок включає два ряди долотоподібних глибокорозпушуючих лап, які направлені на обробіток нижнього горизонту ґрунту. В задній частині агрегату встановлено кільчасто-шпоровий коток та коток покер, які подрібнюють грудки, розпушують ґрунт та ущільнюють поверхневий шар ґрунту для зворотного закриття вологи. UA 89245 U (54) КОМБІНОВАНИЙ ҐРУНТООБРОБНИЙ АГРЕГАТ ДЛЯ МУЛЬЧУВАННЯ І ЗАРОБКИ РОСЛИННИХ ТА СТЕРНЬОВИХ РЕШТОК UA 89245 U UA 89245 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, а саме до причіпних комбінованих ґрунтообробних агрегатів, і може бути використана для основного обробітку ґрунту з одночасним очищенням сільськогосподарських угідь від рослинних та стерньових залишків шляхом їх подрібнення, розподілення та часткової заробки в ґрунт. Відомий ґрунтообробний агрегат для мульчування рослинних та стерньових залишків [див. патент України № 20162 з класу A01D82/00 опублікований 15,05,2006 Бюл. №5], який містить раму з балками з розташованими на ній барабаном з горизонтальною віссю обертання, на твірній циліндричній поверхні якого встановлені по гвинтовій лінії робочі ножі, привод барабана в обертання, що має додатковий барабан з робочими ножами і горизонтальною віссю обертання, зв'язаний з приводом і першим барабаном за допомогою ланцюгової передачі, робочі ножі на першому барабані виконані у вигляді Г-подібних знімних пластин, відігнута частина яких має зміцнення і двобічне заточування різальних кромок, а ножі на додатковому барабані виконані плоскими у вигляді прямолінійних пластин із заточуванням і зміцненням різальних кромок або без таких, при цьому робочі Г-подібні ножі на першому барабані прикріплені до нього нерухомо, а робочі плоскі ножі на додатковому барабані прикріплені до нього шарнірно, на задній поперечній балці рами встановлена гребінка, яка виконана у вигляді набору вертикальних зігнутих пластин, відстань між якими відповідає максимально припустимому розміру подрібнених залишків рослинного походження, причому відстань між гребінкою і додатковим барабаном вибрана такою, щоб плоскі ножі додаткового барабана могли входити в зазори між зігнутими пластинами гребінки, а нижні кромки вертикальних зігнутих пластин гребінки знаходяться на одному рівні із різальними кромками Г-подібних обертових ножів, крім того на зовнішніх боках поздовжніх балок рами встановлені регульовані по висоті опорні лижі на вертикальних стійках, за які використані гідроциліндри. Недоліком представленої конструкції можна відмітити низьку продуктивність, недовговічність робочих органів та недостатній ступінь подрібнення тонкостеблових рослинних залишків, що зумовлюється тим, що робочим органом, який виконує функцію попереднього подрібнення та часткової заробки рослинних решток, в даному агрегаті виступає ґрунтова фреза, яка частково зрізує поверхневу частину рослини, а потім за допомогою Г-подібних ножів підрізує їх кореневу систему, як відомо процес фрезерування відзначається значною енергоємністю, а постійний контакт робочих органів з ґрунтом призводить до швидкого зношення від тертя, частково подрібненні рослинні рештки в суміші з ґрунтом потрапляють на подрібнення під другий барабан з плоскими ножами, які встановлені з зазором, що виключає можливість повного подрібнення рослинних та стерньових залишків. Черговим недоліком відомого ґрунтообробного агрегату є низька якість обробітку ґрунту, що зумовлено використанням ґрунтової фрези, що працює на незначну глибину і яка одночасно виконує функцію подрібнення рослинних та стерньових залишків, однак вона не дає можливості обробляти ґрунт на значну глибину, що обмежує галузь застосування даного агрегату. Найбільш близьким за своєю суттю і ефекту, що досягається, і який приймається за прототип є комбінований ґрунтообробний агрегат АК6 "Георгій" [виробництва ВАТ "Калинівське РП "Агромаш"], виконаний у вигляді компактного універсального, чотириопераційного культиватора, що містить передній ряд дисків "ромашка", культивуючу частину, сталевий планчатий барабан та ряд важких котків. Диски подрібнюють пожнивні залишки, що залишились після збирання урожаю, і змішують їх з верхнім шаром ґрунту. Робоча глибина дисків плавно регулюється від 3 до 12 см, також за потреби можна виставити три різних кути атаки батареї дисків. Культивуюча частина знаряддя складається з чотирьох рядів лап нерухомо закріплених на рамі культиватора, призначених для суцільної культивації нижче рівня роботи дисків, для розпушування ґрунту та підрізування бур'янів. Лапа проникає в ґрунт під кутом 10-15 градусів, цей малий кут створює ефект долота, що створює перевагу, культиваторні лапи без особливих проблем втягуються навіть при твердих ґрунтах і потрібно лиш незначне тягове зусилля трактора. Сталевий планчатий барабан розбиває грудки і розрівнює ґрунт після проходження культиваторних лап. Заключною частиною робочої конструкції є ряд важких котків, які подрібнюють та ущільнюють ґрунт. У першу чергу ущільнення є важливим чинником при посушливих умовах. Робиться це для того, щоб насіння рослин і бур'янів, що залишились, сходили швидко і одночасно, а також створюється бар'єр для випаровування вологи. Основним недоліком відомого сільськогосподарського агрегату є низька ефективність подрібнення рослинних та стерньових решток. Цей недолік зумовлений наступним. Оскільки у відомому ґрунтообробному агрегаті подрібнення рослинних та стерньових решток відбувається секціями дисків "ромашка", що розташовані у вертикальній площині під кутом до напрямку руху агрегату, що зумовлює підрізання коріння рослин, але так, як диски розташовані з зазором один від одного, це зумовлює не повне подрібнення рослинних та стерньових решток. При цьому 1 UA 89245 U 5 10 15 20 25 30 35 40 45 50 55 частина рослин взагалі не потрапляє під диски через те, що їх встановлено з зазорами. Отже видалення стеблин і кореневих систем рослин з використанням відомого агрегату буде не повним, тобто якість очищення ланів буде залишатись не задовільною. Черговим недоліком відомого ґрунтообробного агрегату є неможливість дроблення рослинних і стерньових залишків на дрібні фракції, що збільшує час їх розкладання. Цей недолік зумовлений наступним. У конструкцію відомого ґрунтообробного агрегату входить всього один ряд з робочими дисковими ножами. При обертанні одного ряду дисків, вони спочатку зрізують стеблини рослин, а потім відкидають їх просто назад. Тобто, стебло і коренева система рослини, попадає під диск всього один раз. З цієї причини залишки рослинного походження не зазнають належного подрібнення, оскільки не встигають попасти під наступні ножі (або під той же самий ніж). Тому на поверхні ґрунту будуть залишатися частини рослин великої довжини, які не тільки заважають подальшому обробітку ґрунту, але і повільно перегнивають, залишаючись на поверхні ґрунту декілька років, нагромаджуючись з року в рік. Все це приводить до засмічення ланів, утрудняє проведення сільськогосподарських робіт або змушує провести додаткове подрібнення стеблин дисковими боронами, що загалом підвищує енергоємність і трудомісткість сільськогосподарських робіт. В основу корисної моделі поставлено задачу підвищення якості очищення ґрунту від стеблових і стерньових залишків і якості їх заробки в ґрунт з одночасним розширенням технологічних можливостей ґрунтообробного агрегату шляхом суцільного впливу робочих органів на ґрунт з подальшим його вирівнюванням за всією шириною захоплення і збільшення міри подрібнення рослинних та стерньових решток за рахунок багаторазового їх подрібнення різнофункціональними робочими органами. Вирішення поставленої задачі досягається тим, що комбінований ґрунтообробний агрегат для мульчування і заробки рослинних та стерньових решток, який містить раму з почергово змонтованими на ній блоками роторних мульчувачів рослинних решток, дискових секцій, опорних робочих коліс, двох рядів долотоподібних стрілчастих лап, двох рядів долотоподібних глибокорозпушуючих лап, правої та лівої рам секцій робочих органів, гідроциліндрів піднімання транспортних коліс, робочих коліс, кільчасто-шпорового котка та котка покера, який відрізняється тим, що робочі органи розташовані в різних горизонтах для забезпечення різношарового обробітку ґрунту, першими встановлено роторні мульчувачі рослинних решток, ножі мульчувачів виконані у вигляді прямокутних змінних пластин, що мають двобічне заточення робочих кромок, ножі в свою чергу кріпляться на штангу ротора з можливістю вільного обертання навколо вертикально встановленої осі кріплення, штанга ротора кріпиться через вал та підшипниковий вузол до гідромотора приводу, подрібнюючий ротор з ножами закрито захисним кожухом, до якого прикріплені протиріжучі ножі, наступним блоком є ряд ромашкоподібних дисків, кожен з яких закріплений в окремій підпружиненій опорі, яка дає можливість дискам відхилятись від площини різання ґрунту на хід стискання пружини, диски встановлено на відстані один від одного для зменшення забивання при роботі на перезволожених ґрунтах, третім блоком виступають два ряди долотоподібних стрілчастих лап з пружинним механізмом захисту від перевантаження, які забезпечують додаткове розпушення та підрізання коріння рослин нижчого горизонту ніж горизонт проходу дисків, четвертий блок включає два ряди долотоподібних глибокорозпушуючих лап, які направлені на обробіток нижнього горизонту ґрунту, в задній частині агрегату встановлено кільчасто-шпоровий коток та коток покер, які подрібнюють грудки, розпушують ґрунт та ущільнюють поверхневий шар ґрунту для зворотного закриття вологи. Встановлення першим блоком роторних подрібнювачів забезпечує поверхневе подрібнення та рівномірне розподілення по поверхні поля рослинних та стерньових решток, навіть грубостеблових рослин, таких як соняшник та кукурудза, горизонтальне розміщення роторів забезпечує повне перекриття ширини захоплення, що забезпечує суцільність поверхневої оброки ґрунту і суцільність впливу і суцільність пливу ножів на рослинні та стерньові залишки, що в свою чергу забезпечує максимальну якість очищення і обробітку ґрунту. Підпружинення дискових секцій забезпечує захист робочих дисків від пошкодження при наїзді на перешкоду, а також створює безперервний імпульс в ґрунт, що сприяє більш інтенсивному розпушенню та зменшенню енергоємності процесу, причому дискові секції з'єднані балкою, що прикріплена до гідроциліндра, це дає можливість безступінчасто регулювати кут атаки дисків навіть в процесі роботи агрегату з кабіни водія. Наявність двох рядів підпружинених долотоподібних стрілчастих лап, розташованих в шаховому порядку, забезпечує додаткове підрізання коріння рослин та сприяє інтенсивному перемішуванню ґрунту з рослинними рештками. 2 UA 89245 U 5 10 15 20 25 30 35 40 45 50 55 60 Наявність ще одного ряду підпружинених глибокорозпушуючих долотоподібних лап дає можливість обробляти нижній горизонт ґрунту, а також забезпечує часткове перемішування ґрунту. Встановлення в задній частині в два ряди котків кільчасто-шпорового та котка покера забезпечує вирівнювання поверхні ґрунту, інтенсивне подрібнення грудочок та зворотне закриття вологи. В сукупності всі елементи забезпечують видалення абсолютно всіх наземних і кореневих частин рослин і стерньових залишків, гарантованого їх подрібнення і рівномірний розподіл по поверхні ґрунту, суцільний поверхневий обробіток ґрунту, тобто, ґрунтообробний агрегат, що пропонується, забезпечує повне мульчування біомаси і може бути використаний як для основного, так і для передпосівного обробітку ґрунту. Суть корисної моделі пояснюється ілюстративним матеріалом, на якому зображене наступне: Фіг. 1 - схема запропонованого комбінованого ґрунтообробного агрегату для мульчування і заробки рослинних і стерньових решток, вигляд зверху; Фіг. 2 - те ж саме, вигляд збоку; Фіг. 3 - схема роторного подрібнювача рослинних та стерньових решток, вигляд зверху; Фіг. 4 - те ж саме, вигляд знизу; Фіг. 5 - теж саме в перерізі; Фіг. 6 - схема кріплення підпружинених ромашкоподібних дисків. Запропонований комбінований ґрунтообробний агрегат для мульчування і заробки рослинних і стерньових решок, який містить раму 1 з причіпним механізмом 2 та змонтованими на неї двома роторними мульчувачами рослинних та стерньових решток 3, які кріпляться до рама за допомогою механізму кріплення 4 та гідроциліндрів 5, які дають можливість зміни положення мульчувачів 3 з транспортного в робоче, привод роторів 6 мульчувачів відбувається гідромоторами 7, які в свою чергу приводяться в дію від гідросистеми енергозасобу, на роторах 6 мульчувачів 3 закріплені на шарнірах 8 в два ряди прямокутні пластинчасті ножі 9, ротор закріплений на валу 10, що встановлено в підшипниковий вузол 11, що з'єднує ротор 6 з приводним гідромотором 7, кожен мульчувач містить два ротори, що закриті захисним кожухом 12, до якого кріпляться протиріжучі ножі 13, та перфорована решітка 14, розмір отворів якої визначає ступінь подрібнення рослинних та стерньових залишків, мульчувач встановлений на опорні лижі 15, що забезпечують копіювання поверхні поля в робочому положенні. Також до рами кріпляться дві ідентичні робочі секції А і Б, кожна з них змонтована на додатковій робочій рамі 16, яка має опорне робоче колесо 17, гідроциліндри 18 піднімання та опускання додаткової робочої рами 16, почергово на кожну з додаткових робочих рам встановлено перший ряд секцій підпружинених ромашкоподібних дисків 19, закріплених в індивідуальних підшипникових опорах 20, до яких жорстко кріпиться опорна стійка 21 з захисною пружиною 22, які кріпляться до додаткової робочої рами 16 за допомогою болта 23, також всі секції дисків з'єднано поворотною тягою 24 та поворотною рейкою 25, що з'єднана з поворотним гідроциліндром 26. Основне призначення підпружинених секцій ромашкоподібних дисків 19 вторинне подрібнення та часткове загортання в ґрунт вже подрібнених мульчувачем рослинних та стерньових решток 3 поверхневих рослинних залишків та підрізання і часткове подрібнення коренів рослин. Захисна пружина 22 дозволяє захистити кожну секцію ромашкоподібних дисків 19 від перевантаження при наїзді на тверді перешкоди такі, як каміння. Закріплення кожної секції ромашкоподібних дисків 19 до додаткової робочої рами 16 за допомогою болта 23 дозволяє регулювати тиск спрацювання захисної пружини 22 за рахунок затягування чи відпускання болта 23. З'єднання всіх секцій ромашкоподібних дисків 19 поворотною тягою 24 дає змогу безступінчасто змінювати кут атаки всіх секцій ромашкоподібних дисків 19 одночасно за допомогою з'єднаного з поворотною тягою 24 поворотного гідроциліндра 26. Наступні два ряди робочих органів складають секції індивідуально закріплених долотоподібних стрілчастих лап 27, кожна з яких кріпиться до пружинного захисного механізму 28, що закріплений до поперечної балки 29 додаткової робочої рами 16. Долотоподібні стрілчасті лапи 27 забезпечують підрізання шару ґрунту з одночасним розпушенням та інтенсивним змішуванням ґрунту з раніше подрібненими рослинними та стерньовими рештками. Четвертий ряд робочих органів складають долотоподібні глибокорозпушуючі лапи 30, кожна з яких кріпиться до пружинного захисного механізму 28, що закріплений до поперечної балки 29 додаткової робочої рами 16. Основна функція долотоподібних глибокорозпушуючих лап 30, це руйнування орної підошви, що забезпечує кращий ріст культурних рослин та покращує вологопроникність ґрунту. В задній частині додаткової робочої рами 16 встановлено на рухомій підвісці 31 ряд кільчасто-шпорових котків 32 та ряд котків покерів 33, що забезпечують інтенсивне подрібнення грудок ґрунту та вирівнювання поверхні, до основної рами кріпляться два транспортних колеса 3 UA 89245 U 5 10 15 20 25 30 35 40 45 50 55 60 34, що піднімаються чи опускаються в транспортне чи робоче положення за допомогою основних гідроциліндрів 35. Подальша суть корисної моделі пояснюється спільно з принципом роботи запропонованого комбінованого ґрунтообробного агрегату для мульчування і заробки рослинних та стерньових решток. Перед початком сільськогосподарських робіт ґрунтообробний агрегат розташовують в загінці. Після заїзду в загінку агрегат переводять з транспортного положення в робоче при цьому почергово опускають робочі секції А і Б гідроциліндрами 18, в робочому положенні штоки гідроциліндрів повністю висунуті, після цього опускають роторні мульчувачі рослинних та стерньових решток 3, вони також опускаються за допомогою гідроциліндрів 5, в робочому положенні штоки гідроциліндрів повністю висунуті, заключним етапом підготовки до роботи є опускання всього агрегату, це відбувається за рахунок підняття транспортних коліс 34 гідроциліндрами 18, вага всього агрегату розподіляється між транспортними колесами 34 та робочими опорними колесами 17. Після цього вмикається привід обертання роторних мульчувачів рослинних та стерньових решток 3 та виставляється кут атаки ромашкоподібних дисків 19 за допомогою поворотних рейок 24 та поворотної тяги 25 і поворотного гідроциліндра 26. Закінчивши налаштування, починається робочий рух агрегату. В процесі руху агрегат переміщується по дільниці за допомогою енергонасиченого транспортного засобу (не показаний). Одночасно з початком руху агрегату ґрунтообробні органи під вагою самого ж агрегату занурюються в ґрунт і здійснюють його обробіток. Глибину обробітку ґрунту регулюють гідроциліндрами 18. Роторні мульчувачі рослинних та стерньових решток 3, що обертаються, зрізують рослинні і стерньові залишки різальними кромками прямокутних пластинчастих ножів 9 під час їх удару об протиріжучі ножі 13, подрібнення рослинних та стерньових решток відбувається до того часу, поки рослинні рештки не будуть проходити через отвори перфорованої решітки 14. Зрізані та подрібнені наземні частини рослин розподіляються однорідним шаром по поверхні поля. Розташовані в другому ряду підпружинені ромашкоподібні диски 19 рихлять ґрунт і, одночасно, ріжуть в ньому кореневі системи рослин. Зрізані наземні частини рослин і витягнуті з ґрунту частини кореневих систем за допомогою тих же ж дисків частково доподрібнюються і змішуються з повеневим шаром ґрунту. В разі потрапляння каміння чи іншої перешкоди під підпружинений ромашкоподібний диск 19 він відхиляється від попередньої траєкторії руху за рахунок стискання захисної пружини 22, в результаті чого диски не пошкоджуються, після переїзду через перешкоду захисна пружина 22 повертає ромашкоподібний диск 19 на попередню траєкторію. Одночасно захисна пружина 22 в процесі роботи створює безперервний імпульс коливань, що забезпечує зменшення сили опору різання ґрунту. Подрібнені та частково зароблені в ґрунт рослинні та стерньові рештки з-під підпружинених ромашкоподібних дисків 19 потрапляють під наступні два ряди робочих органів, що складають секції індивідуально закріплених долотоподібних стрілчастих лап 27, які встановлені на більшу глибину обробітку ґрунту ніж попередній ряд підпружинених ромашкоподібних дисків 19. Долотоподібні стрілчасті лапи 27 занурюються в ґрунт та забезпечують його підрізання з одночасним розпушенням та інтенсивним змішуванням ґрунту з раніше подрібненими рослинними та стерньовими рештками. В разі потрапляння каміння чи іншої перешкоди під долотоподібні стрілчасті лапи 27 вони відхиляються за рахунок пружинного захисного механізму 28, він відхиляється від попередньої траєкторії руху за рахунок зміни положення важелів пружинного захисного механізму 28, в результаті чого долотоподібні стрілчасті лапи залишаються цілими та неушкодженими, що подовжує їх термін роботи, після переїзду перешкоди захисний пружинний механізм повертає долотоподібну стрілчасту лапу 27 в раніше займане положення. Одночасно захисний пружинний механізм 28 створює безперервний імпульс коливань, що передається в ґрунт і забезпечує зменшення сили опору різання ґрунту долотоподібними лапами. Наступні два ряди робочих органів - це долотоподібні глибокорозпушуючі лапи 30, встановлені на найглибший обробіток та забезпечують руйнування підорного шару ґрунту, що сприяє кращому росту та розвитку коріння рослин. Кожна лапа також має захисний пружинний механізм який працює, як попередній захисний пружинний механізм та виконує ті ж функції. Розташовані в задній частині додаткової робочої рами 16 на рухомій підвісці 31 ряд кільчасто-шпорових котків 32 та ряд котків покерів 33 забезпечують інтенсивне розпушення грудок ґрунту, та вирівнювання його поверхні, котки прокручуються навколо осі кріплення за рахунок тертя поверхні котків об ґрунт. Істотна відмінність об'єкта корисної моделі, що заявляється, від раніше відомих, полягає в тому, що комбінований ґрунтообробний агрегат для мульчування та заробки рослинних та 4 UA 89245 U 5 10 15 20 25 30 35 40 45 стерньових решток оснащений двома роторними мульчувачами рослинних та стерньових решток, забезпечений різного роду захисними механізмами робочих органів, що подовжує термін їх використання, та зменшує витрати на ремонт та експлуатацію, всі робочі органи встановлені в різних горизонтах ґрунту, що забезпечує полегшення обробітку ґрунту кожним з наступних рядів робочих органів. Вказані відмінності, в сукупності, дозволяють отримати новий принцип очищення і обробки ґрунту: перші (по ходу рушення агрегату) роторні мульчувач подрібнюють рослинні та стерньові рештки, диски рихлять ґрунт і зрізують коріння рослин, відкидаючи їх на другий ряд робочих органів, які їх заробляють в ґрунт по всій ширині захоплення. Жоден з відомих агрегатів не може мати зазначені властивості, оскільки містять або усього один робочий орган для подрібнення рослинних і стерньових залишків, отже, їм не вдається розрізати біомасу на дрібні фракції, або мають ланцюгові робочі органи, які, в сутності, не дозволяють розрізати рослини, а тільки лише їх збивати або висмикувати. При використанні відомих пристроїв, розміри частин видалених рослинних і стерньових залишків залишаються настільки великими (солому взагалі не розрізають), що вони перегнивають протягом 2-4 років, нагромаджуючись з року в рік, засмічують ґрунт і перешкоджають здійсненню подальших польових робіт, особливо сівбу. До технічних переваг запропонованого технічного рішення, в порівнянні з прототипом, можна віднести наступне: - висока ефективність видалення рослинних і стерньових залишків за рахунок того, що забезпечується багатоступеневе подрібнення з повним перекриттям дільниці поля, що обробляється, по всій ширині захоплення; - висока ефективність пошарового обробітку ґрунту з причини використання різнорідних ґрунтообробних органів; - можливість регулювання глибини обробітку ґрунту за рахунок того, що у конструкції використані опорні робочі колеса, встановлені на гідроциліндри; - рівномірність глибини обробітку ґрунту по ширині захоплення за рахунок того, що ґрунтообробні органи встановлені в декілька рядів з мінімальним зазором між робочими органами в ряду; - розширення технологічних можливостей за рахунок автоматичного контролю розмірів подрібнених часток рослинних і стерньових залишків роторним диском; - можливість вирівнювання ґрунту по всій ширині захоплення за рахунок використання котків; - збільшення терміну експлуатації та витрат за рахунок наявності різнорідних захисних механізмів; - висока ремонтопридатність за рахунок модульності конструкції і за рахунок того, що всі робочі органи виконані знімними; До соціальних переваг запропонованого технічного рішення, в порівнянні з прототипом, можна віднести високу якість поверхневого обробітку ґрунту з одночасною високою якістю очищення ланів за рахунок подрібнення рослинних і стерньових залишків на досить дрібні фракції, що сприяє прискореному їх розкладанню в ґрунті (за один зимовий сезон), тим самим, збільшуючи родючість сільськогосподарських угідь. Економічний ефект від впровадження корисної моделі, в порівнянні з використанням прототипу, отримують за рахунок зниження вартості експлуатації агрегату, підвищення врожайності сільськогосподарських культур, економії коштів і часу за рахунок поєднання операцій поверхневого обробітку ґрунту, очищення від рослинних і стерньових залишків і вирівнювання ґрунту по всій ширині захоплення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 Комбінований ґрунтообробний агрегат для мульчування і заробки рослинних та стерньових решток, який містить раму з почергово змонтованими на ній блоками роторних мульчувачів рослинних решток, дискових секцій, опорних робочих коліс, двох рядів долотоподібних стрілчастих лап та долотоподібних глибокорозпушуючих лап, транспортних коліс, робочих коліс, кільчасто-шпорового котка та котка покера, який відрізняється тим, що робочі органи розташовані в різних горизонтах для забезпечення різношарового обробітку ґрунту, першими встановлено роторні мульчувачі рослинних решток, ножі мульчувачів виконані у вигляді прямокутних змінних пластин, що мають двобічне заточення робочих кромок, ножі в свою чергу кріпляться на штангу ротора з можливістю вільного обертання навколо вертикально встановленої осі кріплення, штанга ротора кріпиться через вал та підшипниковий вузол до гідромотора приводу, подрібнюючий ротор з ножами закрито захисним кожухом, до якого 5 UA 89245 U 5 10 прикріплені протиріжучі ножі, наступним блоком є ряд ромашкоподібних дисків, кожен з яких закріплений в окремій підпружиненій опорі, яка дає можливість дискам відхилятись від площини різання ґрунту на хід стискання пружини, диски встановлено на відстані один від одного для зменшення забивання при роботі на перезволожених ґрунтах, третім блоком виступають два ряди долотоподібних стрілчастих лап з пружинним механізмом захисту від перевантаження, які забезпечують додаткове розпушення та підрізання коріння рослин нижчого горизонту ніж горизонт проходу дисків, четвертий блок включає два ряди долотоподібних глибокорозпушуючих лап, які направлені на обробіток нижнього горизонту ґрунту, в задній частині агрегату встановлено кільчасто-шпоровий коток та коток покер, які подрібнюють грудки, розпушують ґрунт та ущільнюють поверхневий шар ґрунту для зворотного закриття вологи. 6 UA 89245 U 7 UA 89245 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
