Комбінований ґрунтообробний агрегат

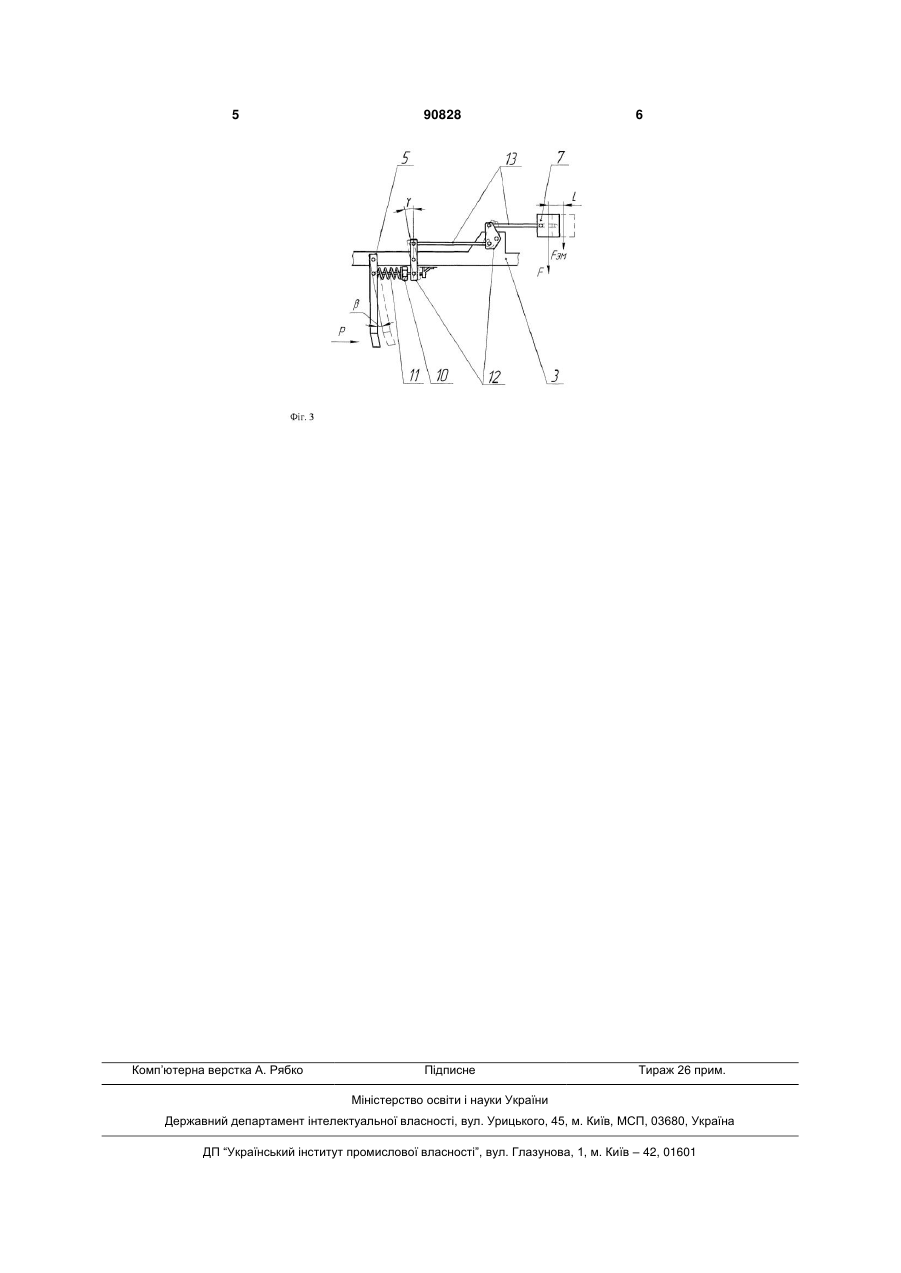

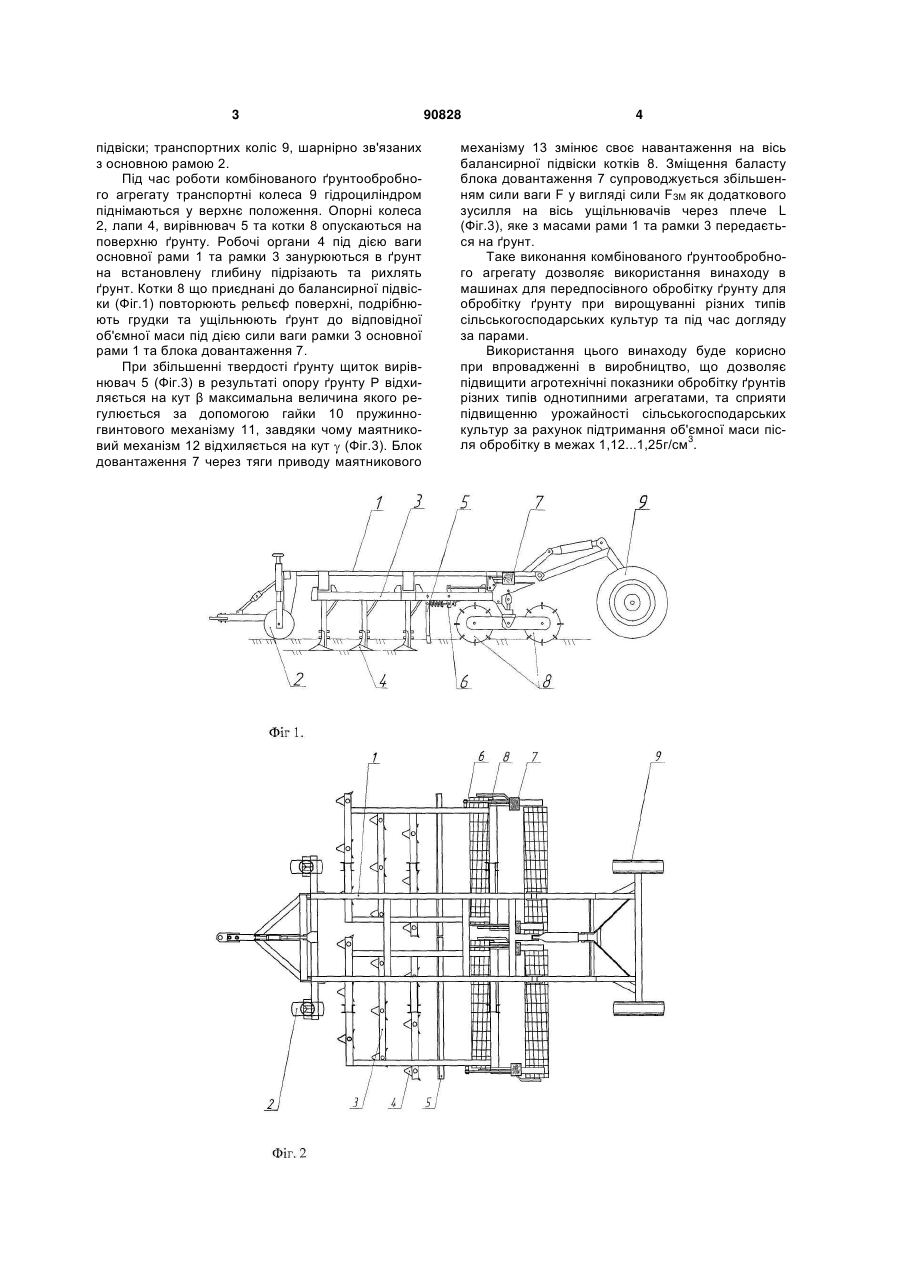

Комбінований ґрунтообробний агрегат, який має раму з опорними колесами, з'єднану з нею рамку з розташованими на ній лапами, вирівнювачем і дворядним котком, та підвіску з транспортними колесами, який відрізняється тим, що вирівнювач приєднаний шарнірно до рамки й обладнаний через систему тяг блоком довантаження. (19) (21) a200907192 (22) 09.07.2009 (24) 25.05.2010 (46) 25.05.2010, Бюл.№ 10, 2010 р. (72) ІВАНЮТА МИХАЙЛО ВАСИЛЬОВИЧ, МИРОНЕНКО ВАЛЕНТИН ГРИГОРОВИЧ, ДУБРОВІН ВАЛЕРІЙ ОЛЕКСАНДРОВИЧ, МОРОЗ АНАТОЛІЙ ІВАНОВИЧ, БОТВИНОВСЬКИЙ ВАЛЕРІЙ ВІКТОРОВИЧ (73) ІВАНЮТА МИХАЙЛО ВАСИЛЬОВИЧ, МИРОНЕНКО ВАЛЕНТИН ГРИГОРОВИЧ, ДУБРОВІН ВАЛЕРІЙ ОЛЕКСАНДРОВИЧ, МОРОЗ АНАТОЛІЙ ІВАНОВИЧ, БОТВИНОВСЬКИЙ ВАЛЕРІЙ ВІКТОРОВИЧ 3 підвіски; транспортних коліс 9, шарнірно зв'язаних з основною рамою 2. Під час роботи комбінованого ґрунтообробного агрегату транспортні колеса 9 гідроциліндром піднімаються у верхнє положення. Опорні колеса 2, лапи 4, вирівнювач 5 та котки 8 опускаються на поверхню ґрунту. Робочі органи 4 під дією ваги основної рами 1 та рамки 3 занурюються в ґрунт на встановлену глибину підрізають та рихлять ґрунт. Котки 8 що приєднані до балансирної підвіски (Фіг.1) повторюють рельєф поверхні, подрібнюють грудки та ущільнюють ґрунт до відповідної об'ємної маси під дією сили ваги рамки 3 основної рами 1 та блока довантаження 7. При збільшенні твердості ґрунту щиток вирівнювач 5 (Фіг.3) в результаті опору ґрунту Ρ відхиляється на кут β максимальна величина якого регулюється за допомогою гайки 10 пружинногвинтового механізму 11, завдяки чому маятниковий механізм 12 відхиляється на кут (Фіг.3). Блок довантаження 7 через тяги приводу маятникового 90828 4 механізму 13 змінює своє навантаження на вісь балансирної підвіски котків 8. Зміщення баласту блока довантаження 7 супроводжується збільшенням сили ваги F у вигляді сили FЗМ як додаткового зусилля на вісь ущільнювачів через плече L (Фіг.3), яке з масами рами 1 та рамки 3 передається на ґрунт. Таке виконання комбінованого ґрунтообробного агрегату дозволяє використання винаходу в машинах для передпосівного обробітку ґрунту для обробітку ґрунту при вирощуванні різних типів сільськогосподарських культур та під час догляду за парами. Використання цього винаходу буде корисно при впровадженні в виробництво, що дозволяє підвищити агротехнічні показники обробітку ґрунтів різних типів однотипними агрегатами, та сприяти підвищенню урожайності сільськогосподарських культур за рахунок підтримання об'ємної маси після обробітку в межах 1,12...1,25г/см3. 5 Комп’ютерна верстка А. Рябко 90828 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
