Формула / Реферат

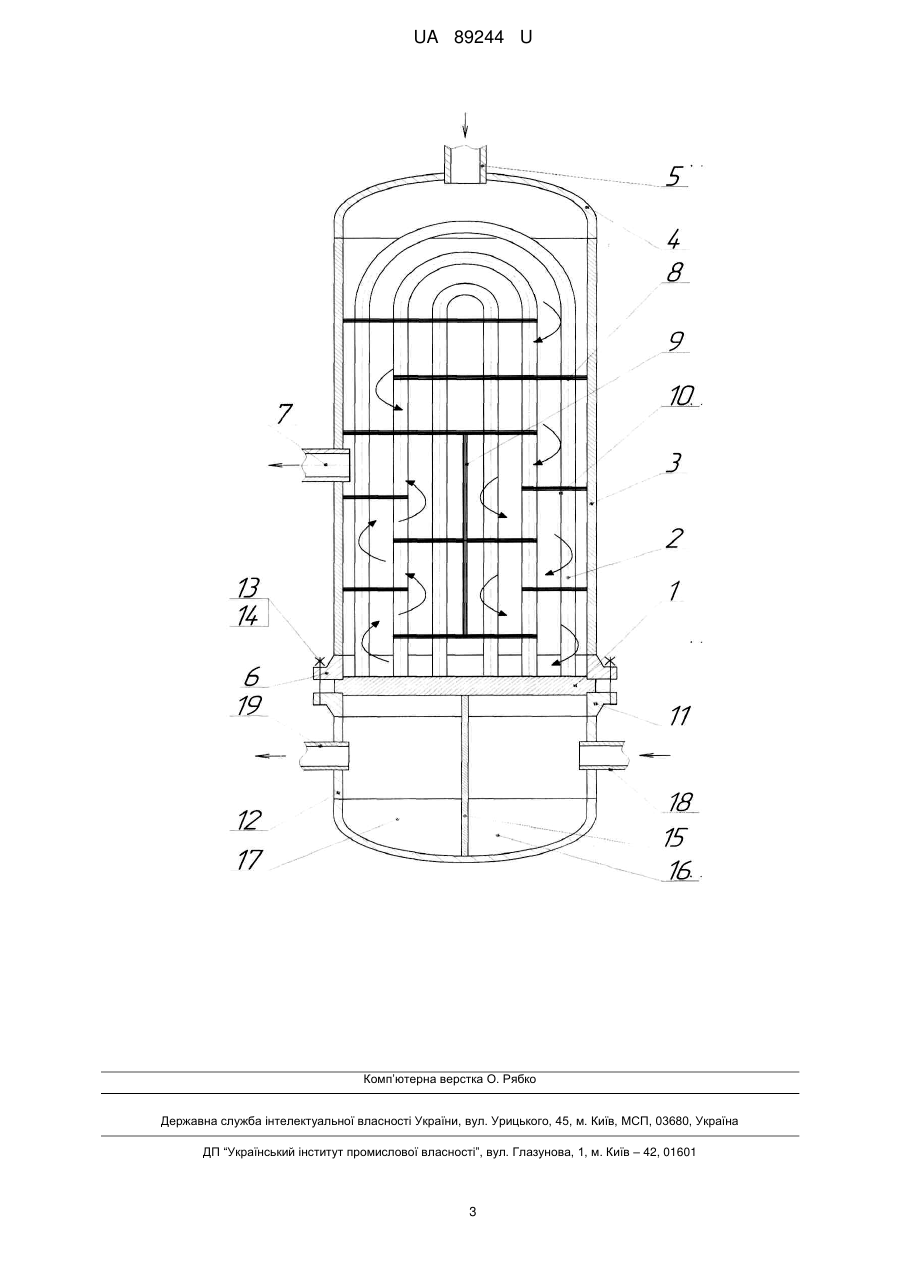

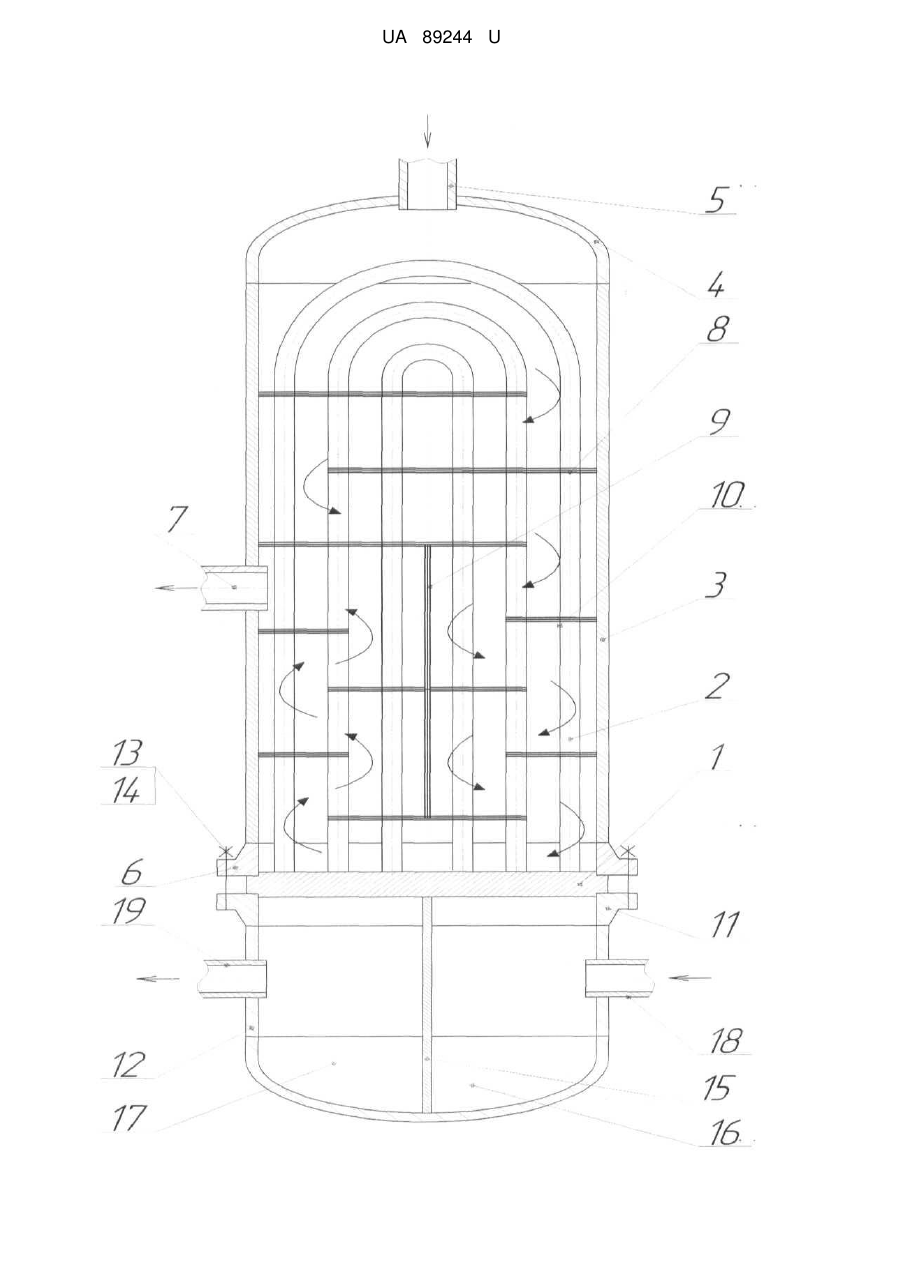

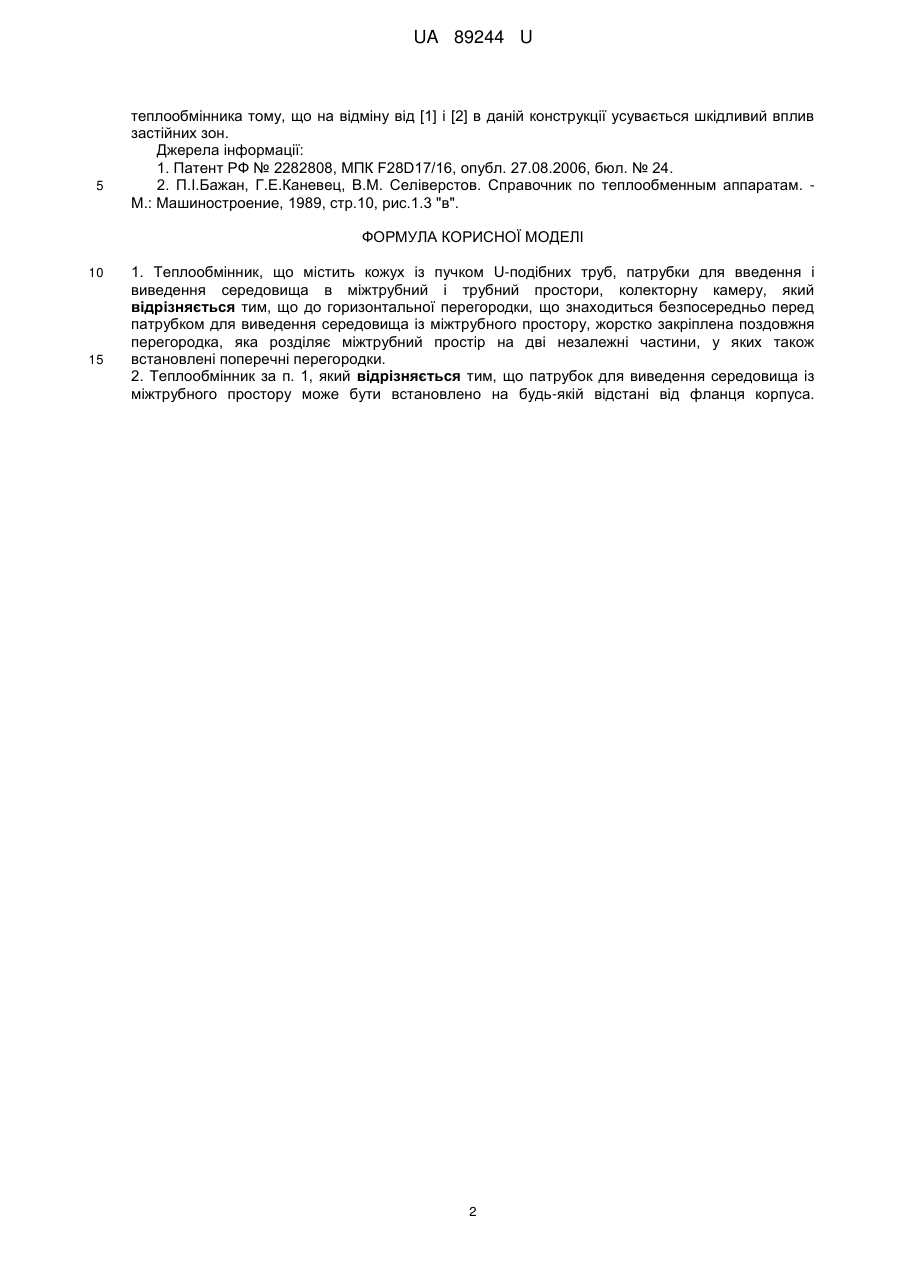

1. Теплообмінник, що містить кожух із пучком U-подібних труб, патрубки для введення і виведення середовища в міжтрубний і трубний простори, колекторну камеру, який відрізняється тим, що до горизонтальної перегородки, що знаходиться безпосередньо перед патрубком для виведення середовища із міжтрубного простору, жорстко закріплена поздовжня перегородка, яка розділяє міжтрубний простір на дві незалежні частини, у яких також встановлені поперечні перегородки.

2. Теплообмінник за п. 1, який відрізняється тим, що патрубок для виведення середовища із міжтрубного простору може бути встановлено на будь-якій відстані від фланця корпуса.

Текст

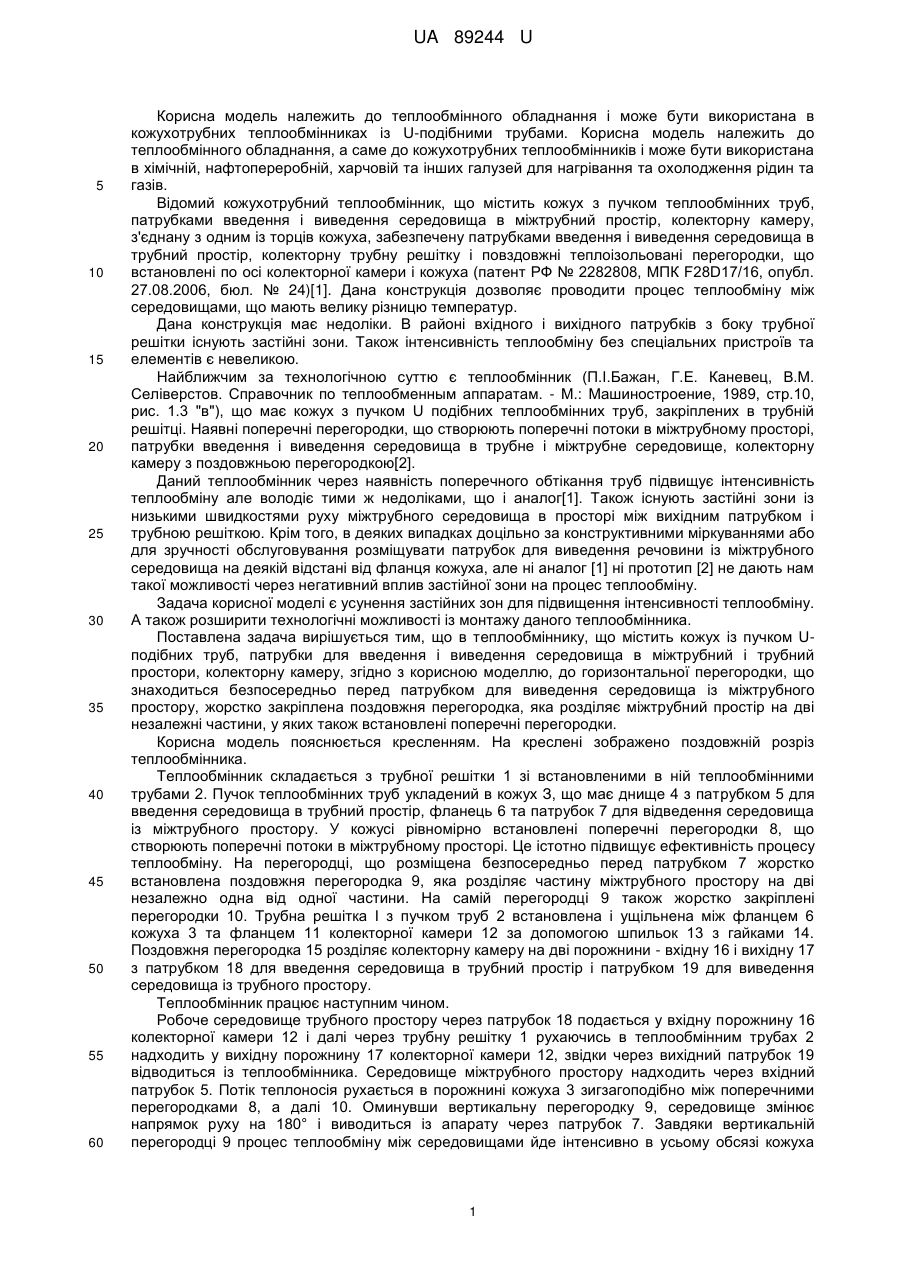

Реферат: Теплообмінник містить кожух із пучком U-подібних труб, патрубки для введення і виведення середовища в міжтрубний і трубний простори, колекторну камеру. До горизонтальної перегородки жорстко закріплена поздовжня перегородка, яка розділяє міжтрубний простір на дві незалежні частини, у яких також встановлені поперечні перегородки. UA 89244 U (54) ТЕПЛООБМІННИК UA 89244 U UA 89244 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до теплообмінного обладнання і може бути використана в кожухотрубних теплообмінниках із U-подібними трубами. Корисна модель належить до теплообмінного обладнання, а саме до кожухотрубних теплообмінників і може бути використана в хімічній, нафтопереробній, харчовій та інших галузей для нагрівання та охолодження рідин та газів. Відомий кожухотрубний теплообмінник, що містить кожух з пучком теплообмінних труб, патрубками введення і виведення середовища в міжтрубний простір, колекторну камеру, з'єднану з одним із торців кожуха, забезпечену патрубками введення і виведення середовища в трубний простір, колекторну трубну решітку і повздовжні теплоізольовані перегородки, що встановлені по осі колекторної камери і кожуха (патент РФ № 2282808, МПК F28D17/16, опубл. 27.08.2006, бюл. № 24)[1]. Дана конструкція дозволяє проводити процес теплообміну між середовищами, що мають велику різницю температур. Дана конструкція має недоліки. В районі вхідного і вихідного патрубків з боку трубної решітки існують застійні зони. Також інтенсивність теплообміну без спеціальних пристроїв та елементів є невеликою. Найближчим за технологічною суттю є теплообмінник (П.І.Бажан, Г.Е. Каневец, В.М. Селіверстов. Справочник по теплообменным аппаратам. - Μ.: Машиностроение, 1989, стр.10, рис. 1.3 "в"), що має кожух з пучком U подібних теплообмінних труб, закріплених в трубній решітці. Наявні поперечні перегородки, що створюють поперечні потоки в міжтрубному просторі, патрубки введення і виведення середовища в трубне і міжтрубне середовище, колекторну камеру з поздовжньою перегородкою[2]. Даний теплообмінник через наявність поперечного обтікання труб підвищує інтенсивність теплообміну але володіє тими ж недоліками, що і аналог[1]. Також існують застійні зони із низькими швидкостями руху міжтрубного середовища в просторі між вихідним патрубком і трубною решіткою. Крім того, в деяких випадках доцільно за конструктивними міркуваннями або для зручності обслуговування розміщувати патрубок для виведення речовини із міжтрубного середовища на деякій відстані від фланця кожуха, але ні аналог [1] ні прототип [2] не дають нам такої можливості через негативний вплив застійної зони на процес теплообміну. Задача корисної моделі є усунення застійних зон для підвищення інтенсивності теплообміну. А також розширити технологічні можливості із монтажу даного теплообмінника. Поставлена задача вирішується тим, що в теплообміннику, що містить кожух із пучком Uподібних труб, патрубки для введення і виведення середовища в міжтрубний і трубний простори, колекторну камеру, згідно з корисною моделлю, до горизонтальної перегородки, що знаходиться безпосередньо перед патрубком для виведення середовища із міжтрубного простору, жорстко закріплена поздовжня перегородка, яка розділяє міжтрубний простір на дві незалежні частини, у яких також встановлені поперечні перегородки. Корисна модель пояснюється кресленням. На креслені зображено поздовжній розріз теплообмінника. Теплообмінник складається з трубної решітки 1 зі встановленими в ній теплообмінними трубами 2. Пучок теплообмінних труб укладений в кожух З, що має днище 4 з патрубком 5 для введення середовища в трубний простір, фланець 6 та патрубок 7 для відведення середовища із міжтрубного простору. У кожусі рівномірно встановлені поперечні перегородки 8, що створюють поперечні потоки в міжтрубному просторі. Це істотно підвищує ефективність процесу теплообміну. На перегородці, що розміщена безпосередньо перед патрубком 7 жорстко встановлена поздовжня перегородка 9, яка розділяє частину міжтрубного простору на дві незалежно одна від одної частини. На самій перегородці 9 також жорстко закріплені перегородки 10. Трубна решітка I з пучком труб 2 встановлена і ущільнена між фланцем 6 кожуха 3 та фланцем 11 колекторної камери 12 за допомогою шпильок 13 з гайками 14. Поздовжня перегородка 15 розділяє колекторну камеру на дві порожнини - вхідну 16 і вихідну 17 з патрубком 18 для введення середовища в трубний простір і патрубком 19 для виведення середовища із трубного простору. Теплообмінник працює наступним чином. Робоче середовище трубного простору через патрубок 18 подається у вхідну порожнину 16 колекторної камери 12 і далі через трубну решітку 1 рухаючись в теплообмінним трубах 2 надходить у вихідну порожнину 17 колекторної камери 12, звідки через вихідний патрубок 19 відводиться із теплообмінника. Середовище міжтрубного простору надходить через вхідний патрубок 5. Потік теплоносія рухається в порожнині кожуха 3 зигзагоподібно між поперечними перегородками 8, а далі 10. Оминувши вертикальну перегородку 9, середовище змінює напрямок руху на 180° і виводиться із апарату через патрубок 7. Завдяки вертикальній перегородці 9 процес теплообміну між середовищами йде інтенсивно в усьому обсязі кожуха 1 UA 89244 U 5 теплообмінника тому, що на відміну від [1] і [2] в даній конструкції усувається шкідливий вплив застійних зон. Джерела інформації: 1. Патент РФ № 2282808, МПК F28D17/16, опубл. 27.08.2006, бюл. № 24. 2. П.І.Бажан, Г.Е.Каневец, В.М. Селіверстов. Справочник по теплообменным аппаратам. Μ.: Машиностроение, 1989, стр.10, рис.1.3 "в". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Теплообмінник, що містить кожух із пучком U-подібних труб, патрубки для введення і виведення середовища в міжтрубний і трубний простори, колекторну камеру, який відрізняється тим, що до горизонтальної перегородки, що знаходиться безпосередньо перед патрубком для виведення середовища із міжтрубного простору, жорстко закріплена поздовжня перегородка, яка розділяє міжтрубний простір на дві незалежні частини, у яких також встановлені поперечні перегородки. 2. Теплообмінник за п. 1, який відрізняється тим, що патрубок для виведення середовища із міжтрубного простору може бути встановлено на будь-якій відстані від фланця корпуса. 2 UA 89244 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

Автори англійською

Gulienko Sergii Valeriovych, Kuriniovskyi Oleksandr Volodymyrovych

Автори російською

Гулиенко Сергей Валериевич, Куриневский Александр Владимирович

МПК / Мітки

МПК: F28D 7/06

Мітки: теплообмінник
