Рекламно-інформаційний пристрій

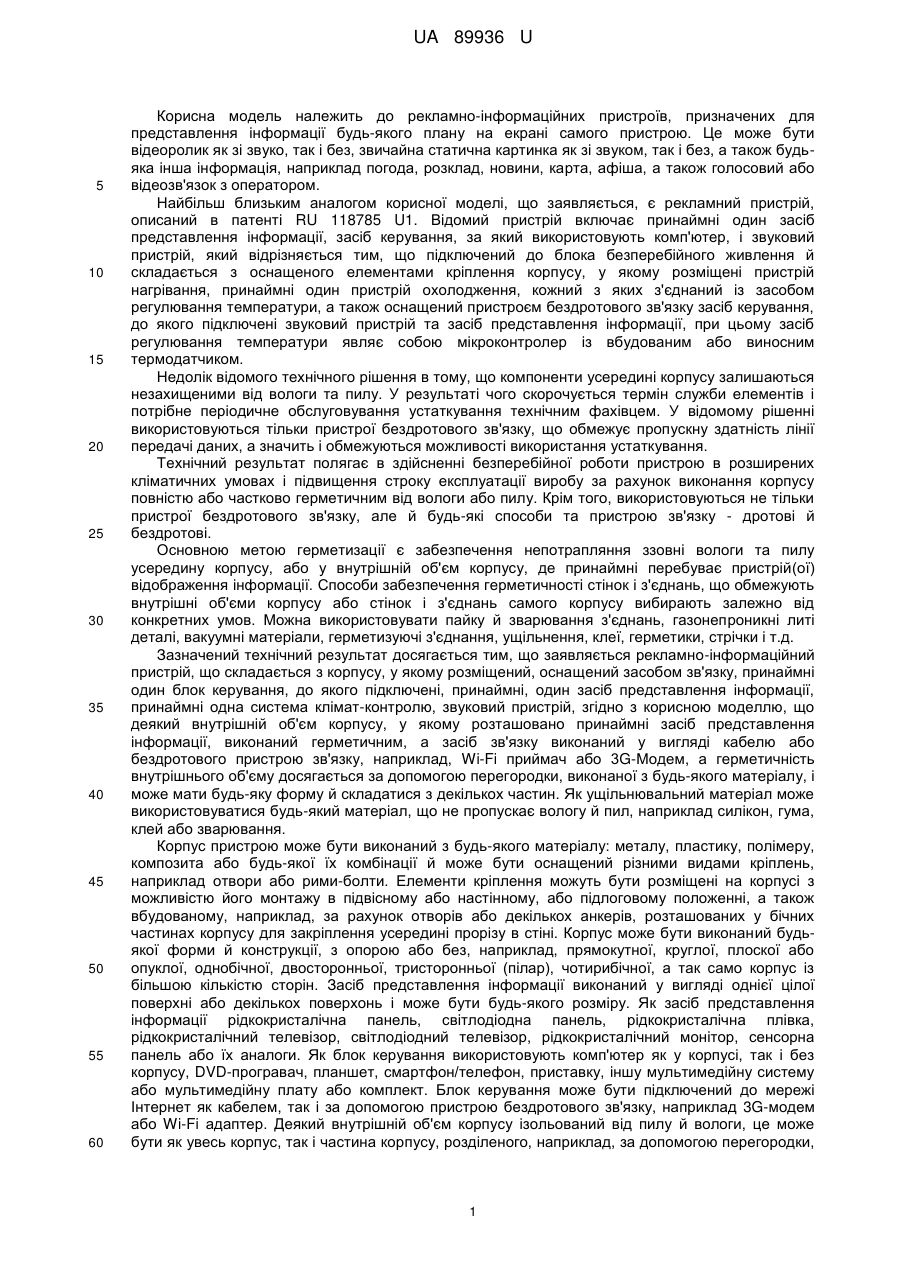

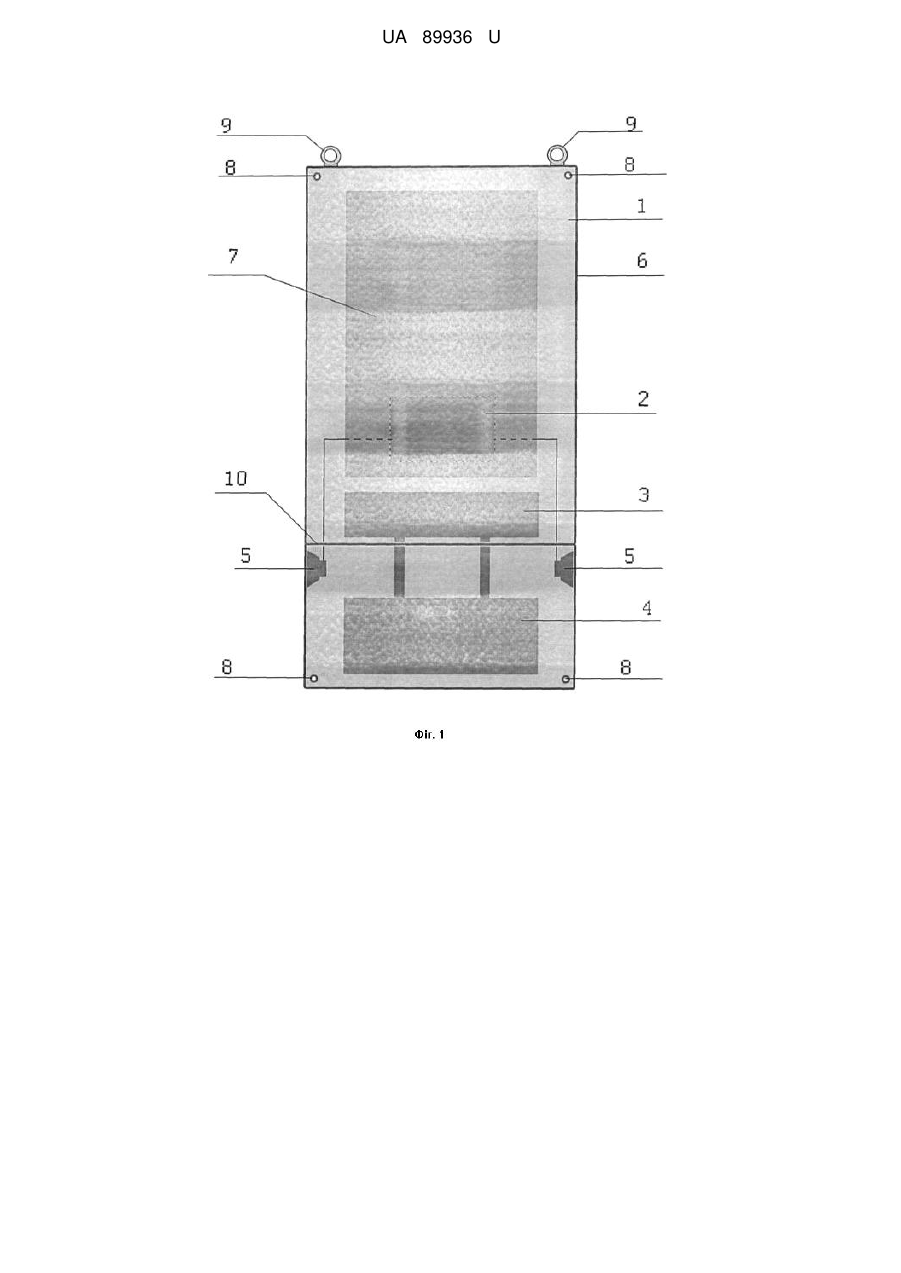

Реферат: Рекламно-інформаційний пристрій складається з корпусу, у якому розміщений принаймні один блок керування, до якого підключені принаймні один засіб представлення інформації, принаймні одна система клімат-контролю та звуковий пристрій. Весь корпус або деякий внутрішній об'єм корпусу, відділений перегородкою, у якому розташовано принаймні засіб представлення інформації, виконаний герметичним. Блок керування виконаний з можливістю підключення до мережі Інтернет як кабелем, так і за допомогою пристрою бездротового зв'язку. UA 89936 U (12) UA 89936 U UA 89936 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до рекламно-інформаційних пристроїв, призначених для представлення інформації будь-якого плану на екрані самого пристрою. Це може бути відеоролик як зі звуко, так і без, звичайна статична картинка як зі звуком, так і без, а також будьяка інша інформація, наприклад погода, розклад, новини, карта, афіша, а також голосовий або відеозв'язок з оператором. Найбільш близьким аналогом корисної моделі, що заявляється, є рекламний пристрій, описаний в патенті RU 118785 U1. Відомий пристрій включає принаймні один засіб представлення інформації, засіб керування, за який використовують комп'ютер, і звуковий пристрій, який відрізняється тим, що підключений до блока безперебійного живлення й складається з оснащеного елементами кріплення корпусу, у якому розміщені пристрій нагрівання, принаймні один пристрій охолодження, кожний з яких з'єднаний із засобом регулювання температури, а також оснащений пристроєм бездротового зв'язку засіб керування, до якого підключені звуковий пристрій та засіб представлення інформації, при цьому засіб регулювання температури являє собою мікроконтролер із вбудованим або виносним термодатчиком. Недолік відомого технічного рішення в тому, що компоненти усередині корпусу залишаються незахищеними від вологи та пилу. У результаті чого скорочується термін служби елементів і потрібне періодичне обслуговування устаткування технічним фахівцем. У відомому рішенні використовуються тільки пристрої бездротового зв'язку, що обмежує пропускну здатність лінії передачі даних, а значить і обмежуються можливості використання устаткування. Технічний результат полягає в здійсненні безперебійної роботи пристрою в розширених кліматичних умовах і підвищення строку експлуатації виробу за рахунок виконання корпусу повністю або частково герметичним від вологи або пилу. Крім того, використовуються не тільки пристрої бездротового зв'язку, але й будь-які способи та пристрою зв'язку - дротові й бездротові. Основною метою герметизації є забезпечення непотрапляння ззовні вологи та пилу усередину корпусу, або у внутрішній об'єм корпусу, де принаймні перебуває пристрій(ої) відображення інформації. Способи забезпечення герметичності стінок і з'єднань, що обмежують внутрішні об'єми корпусу або стінок і з'єднань самого корпусу вибирають залежно від конкретних умов. Можна використовувати пайку й зварювання з'єднань, газонепроникні литі деталі, вакуумні матеріали, герметизуючі з'єднання, ущільнення, клеї, герметики, стрічки і т.д. Зазначений технічний результат досягається тим, що заявляється рекламно-інформаційний пристрій, що складається з корпусу, у якому розміщений, оснащений засобом зв'язку, принаймні один блок керування, до якого підключені, принаймні, один засіб представлення інформації, принаймні одна система клімат-контролю, звуковий пристрій, згідно з корисною моделлю, що деякий внутрішній об'єм корпусу, у якому розташовано принаймні засіб представлення інформації, виконаний герметичним, а засіб зв'язку виконаний у вигляді кабелю або бездротового пристрою зв'язку, наприклад, Wi-Fi приймач або 3G-Модем, а герметичність внутрішнього об'єму досягається за допомогою перегородки, виконаної з будь-якого матеріалу, і може мати будь-яку форму й складатися з декількох частин. Як ущільнювальний матеріал може використовуватися будь-який матеріал, що не пропускає вологу й пил, наприклад силікон, гума, клей або зварювання. Корпус пристрою може бути виконаний з будь-якого матеріалу: металу, пластику, полімеру, композита або будь-якої їх комбінації й може бути оснащений різними видами кріплень, наприклад отвори або рими-болти. Елементи кріплення можуть бути розміщені на корпусі з можливістю його монтажу в підвісному або настінному, або підлоговому положенні, а також вбудованому, наприклад, за рахунок отворів або декількох анкерів, розташованих у бічних частинах корпусу для закріплення усередині прорізу в стіні. Корпус може бути виконаний будьякої форми й конструкції, з опорою або без, наприклад, прямокутної, круглої, плоскої або опуклої, однобічної, двосторонньої, тристоронньої (пілар), чотирибічної, а так само корпус із більшою кількістю сторін. Засіб представлення інформації виконаний у вигляді однієї цілої поверхні або декількох поверхонь і може бути будь-якого розміру. Як засіб представлення інформації рідкокристалічна панель, світлодіодна панель, рідкокристалічна плівка, рідкокристалічний телевізор, світлодіодний телевізор, рідкокристалічний монітор, сенсорна панель або їх аналоги. Як блок керування використовують комп'ютер як у корпусі, так і без корпусу, DVD-програвач, планшет, смартфон/телефон, приставку, іншу мультимедійну систему або мультимедійну плату або комплект. Блок керування може бути підключений до мережі Інтернет як кабелем, так і за допомогою пристрою бездротового зв'язку, наприклад 3G-модем або Wi-Fi адаптер. Деякий внутрішній об'єм корпусу ізольований від пилу й вологи, це може бути як увесь корпус, так і частина корпусу, розділеного, наприклад, за допомогою перегородки, 1 UA 89936 U 5 10 15 20 25 30 35 40 45 50 55 60 яка виконана з будь-якого матеріалу, і може мати будь-яку форму й складатися з декількох частин. Як ущільнювальний матеріал може використовуватися будь-який матеріал, що не пропускає вологу й пил, наприклад силікон, гума, клей або зварювання. Як ущільнювальний герметизуючий матеріал використовують, наприклад, гумовий ущільнювач, стрічку або силікон. Як систему клімат-контролю використовують, наприклад, кондиціонер із вбудованим або виносним датчиком температури. Як систему клімат-контролю використовують систему, що складається із системи охолодження й системи обігріву, де система охолодження являє собою один або кілька модулів охолодження (наприклад, термоелектричних), а система обігріву - один або кілька нагрівальних елементів (наприклад, ТЕН з вентилятором). Як звуковий пристрій застосовують акустичні колонки. Пристрій, що заявляється, пояснюється кресленнями. На Фіг. 1 (КК3) представлений варіант виконання пристрою, що заявляється, де: 1 - корпус; 2 - блок керування, розташований за рк-панеллю; 3 - блок системи клімат-контролю, який розташований у герметичній зоні (наприклад, кондиціонер); 4 - блок системи клімат-контролю, який розташований у негерметичній зоні (наприклад, випарник кондиціонера - тобто його зовнішній блок); 5 - акустичні колонки; 6 - ущільнювач на крайці корпусу, який забезпечує герметичність між кришкою й самим корпусом; 7 - засіб (пристрій) представлення інформації (наприклад, рк-панель); 8 - отвори для кріплення до стіни; 9 - рим-болти для підвісного розташування; 10 - перегородка для забезпечення герметичності верхньої частини корпусу. На Фіг. 2 і Фіг. 3 наведений приклад, як може бути виділений внутрішній об'єм верхньої частини корпусу за допомогою перегородки 10, а герметичність забезпечується ущільнювачем 6, який розташовується між кришкою й самим корпусом. Тобто пристрої, що перебувають усередині обмеженого перегородкою об'єму, повністю захищені від вологи та пилу. На Фіг. 4 показано, що пристрій представлення інформації може складатися з однієї цілої поверхні (а) або з декількох (b, c) і бути будь-якого розміру. У такий спосіб пристрій представлення інформації може складатися з декількох пристроїв представлення інформації, наприклад, рк-панелей, і або кожна із рк-панелей показує власну картинку (на кресленні праворуч), або всі вони у сукупності показують єдину картинку (на кресленні в центрі - тобто працюють у режимі "відеостіна"). На Фіг. 5 представлений варіант пристрою наземної установки. На Фіг. 6 представлені варіанти пристрою наземної установки з опорою. На Фіг. 7 представлений варіант пристрою, виконаного як частина зупиночного комплексу. На Фіг. 8 представлений варіант пристрою вбудованого в стіну павільйону. На Фіг. 9 представлений варіант пристрою вбудованого в стіну будинку. Рекламно-інформаційний пристрій може встановлюватися в будь-якому положенні підвісному за допомогою рим-болтів 9, настінному за допомогою отворів 8, підлоговому або наземному за рахунок опор (Фіг. 5), а також бути вбудованим (Фіг. 6). Може бути частиною конструкції, наприклад будинку, швидкоспоруджуваного спорудження, зупинного комплексу (Фіг. 7-9), павільйону й т.п. Корпус 1 може мати кілька сторін і бути будь-якого розміру. І принаймні одна зі сторін або всі сторони виконані з оскленням з удароміцного матеріалу (полікарбонат, триплекс та ін.). Пристрій може використовуватися як усередині приміщення, так і на вулиці. Корпус 1 повністю або частково, коли, принаймні, захищений засіб надання інформації (наприклад, рк-панель), захищений від потрапляння вологи або пилу (Фіг. 2 і Фіг. 3). Корпус усередині може бути проклеєний теплоізоляційним матеріалом (наприклад, ізолон, спінений поліетилен). На Фіг. 1 представлений варіант виконання пристрою, що заявляється. У цьому випадку показана часткова герметичність корпусу 1 шляхом установки перегородки 10 усередині корпусу 1 по всій його ширині. Перегородка 10 приварена шляхом зварювання, зварювальний шов іде по всій довжині дотичних ребер перегородки й самого корпусу 1. Для герметизації щілини між корпусом 1 і закриваючою його кришкою, стороною або дверцятами - використовується гумовий ущільнювач 6. Можливе використання силікону й інших ущільнювальних герметизуючих матеріалів. Усередині корпусу 1 знаходяться: 2 UA 89936 U 5 10 15 20 25 30 35 Засіб представлення інформації 7 (як мінімум, одна та більше) призначена для відображення інформації. Це може бути світлодіодна панель, рідкокристалічна панель, рідкокристалічна плівка, рідкокристалічний телевізор, світлодіодний телевізор, рідкокристалічний монітор, сенсорна панель або їх аналоги й т.п. Воно може складатися з однієї цілої поверхні або з декількох і бути будь-якого розміру (див. Фіг. 4). Блок керування 2 (як мінімум, один та більше) призначений для виведення інформації на засіб представлення інформації. Це може бути комп'ютер як у корпусі, так і без корпусу, DVD-програвач, планшет, смартфон/телефон, приставка, інша мультимедійна система або мультимедійна плата/комплект). Система клімат-контролю 3 і 4 (як мінімум, одна та більше) призначена для підтримки оптимальних кліматичних умов усередині корпусу (температура, вологість та ін.). Це може бути один пристрій, наприклад кондиціонер, або система, наприклад, що складається із системи охолодження й системи обігріву. Де система охолодження являє собою один або кілька модулів охолодження, наприклад термоелектричних, а система обігріву - один або кілька нагрівальних елементів, наприклад ТЕН з вентилятором. Є система відтворення звуку, наприклад акустичні колонки 5. Додаткові опції, які можуть бути розташовані як усередині корпусу, так і поза корпусом: - Антиблікове покриття. - Система запису звуку, наприклад мікрофон. - Система відеозапису та/або відеоспостереження, наприклад відеокамера одна або декілька (звичайна, вулична, ір-відеокамера, веб-камера й т.п.). - Система надання доступу в Інтернет, наприклад зона доступу бездротового Інтернету, реалізована за допомогою окремого блока або пристрою, який підключається до комп'ютера. - Система виклику оператора - це може бути тривожна кнопка або кнопка виклику диспетчера, або кілька таких кнопок. Ці кнопки можуть бути звичайними клавішними або реалізовані за допомогою сенсорної панелі. - Система приймання та/або видачі грошей - можлива реалізація комплексу послуг платіжного терміналу. - Система для роботи із пластиковими картами - можлива реалізація комплексу послуг банківського терміналу. - Система інтерактивної взаємодії з користувачем - це може бути сенсорна плівка, сенсорна панель, різні кнопки й клавіші. - Система продажу або видачі якого-небудь товару, або надання яких-небудь послуг наприклад кавовий апарат, або апарат із продажу солодощів, або апарат чищення взуття. - Система друку - принтер, чековий принтер, принтер для фотопаперу та ін. - Рядок, що біжить. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 1. Рекламно-інформаційний пристрій, що складається з корпуса, у якому розміщений принаймні один блок керування, до якого підключені принаймні один засіб представлення інформації, принаймні одна система клімат-контролю та звуковий пристрій, який відрізняється тим, що весь корпус або деякий внутрішній об'єм корпусу відділений перегородкою, у якому розташовано принаймні засіб представлення інформації, виконаний герметичним, а блок керування виконаний з можливістю підключення до мережі Інтернет як кабелем, так і за допомогою пристрою бездротового зв'язку. 2. Пристрій за п. 1, який відрізняється тим, що корпус виготовлений з будь-якого матеріалу: металу, пластику, полімеру, композита або будь-якої їх комбінації. 3. Пристрій за п. 1, який відрізняється тим, що корпус оснащений різними видами кріплень: отвори, рим-болти, опори. 4. Пристрій за п. 1, який відрізняється тим, що елементи кріплення розміщені на корпусі з можливістю його монтажу в підвісному або настінному, або підлоговому положенні, а також вбудованому, наприклад, за рахунок отворів або декількох анкерів, розташованих у бічних частинах корпусу для закріплення усередині прорізу в стіні. 5. Пристрій за п. 1, який відрізняється тим, що корпус виконаний будь-якої форми й конструкції, з опорою або без, наприклад, прямокутної, круглої, плоскої або опуклої, однобічної, двосторонньої, тристоронньої (пілар), чотирибічної, а також корпус може бути виконаний з більшою кількістю сторін. 6. Пристрій за п. 1, який відрізняється тим, що засіб представлення інформації виконаний у вигляді однієї цілої поверхні або декількох поверхонь і може бути будь-якого розміру. 3 UA 89936 U 5 10 15 7. Пристрій за п. 1, який відрізняється тим, як засіб представлення інформації використана рідкокристалічна панель, світлодіодна панель, рідкокристалічна плівка, рідкокристалічний телевізор, світлодіодний телевізор, рідкокристалічний монітор, сенсорна панель або їх аналоги. 8. Пристрій за п. 1, який відрізняється тим, що як блок керування використовують комп'ютер як у корпусі, так і без корпусу, DVD-програвач, планшет, смартфон/телефон, приставку, іншу мультимедійну систему або мультимедійну плату або комплект. 9. Пристрій за п. 1, який відрізняється тим, що блок керування підключений до мережі Інтернет за допомогою 3G-модема або Wi-Fi адаптера. 10. Пристрій за п. 1, який відрізняється тим, що як ущільнювальний герметизуючий матеріал використовують гумовий ущільнювач, стрічку або силікон. 11. Пристрій за п. 1, який відрізняється тим, що як систему клімат-контролю використовують кондиціонер із вбудованим або виносним датчиком температури. 12. Пристрій за п. 1, який відрізняється тим, що як систему клімат-контролю використовують систему, що складається із системи охолодження й системи обігрівання, де система охолодження являє собою один або кілька модулів охолодження, наприклад термоелектричних, а система обігрівання - один або кілька нагрівальних елементів, наприклад ТЕН з вентилятором. 13. Пристрій за п. 1, який відрізняється тим, що як звуковий пристрій застосовують акустичні колонки. 4 UA 89936 U 5 UA 89936 U 6 UA 89936 U 7 UA 89936 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
