Кутове з’єднання фурнітури на віконній стулці

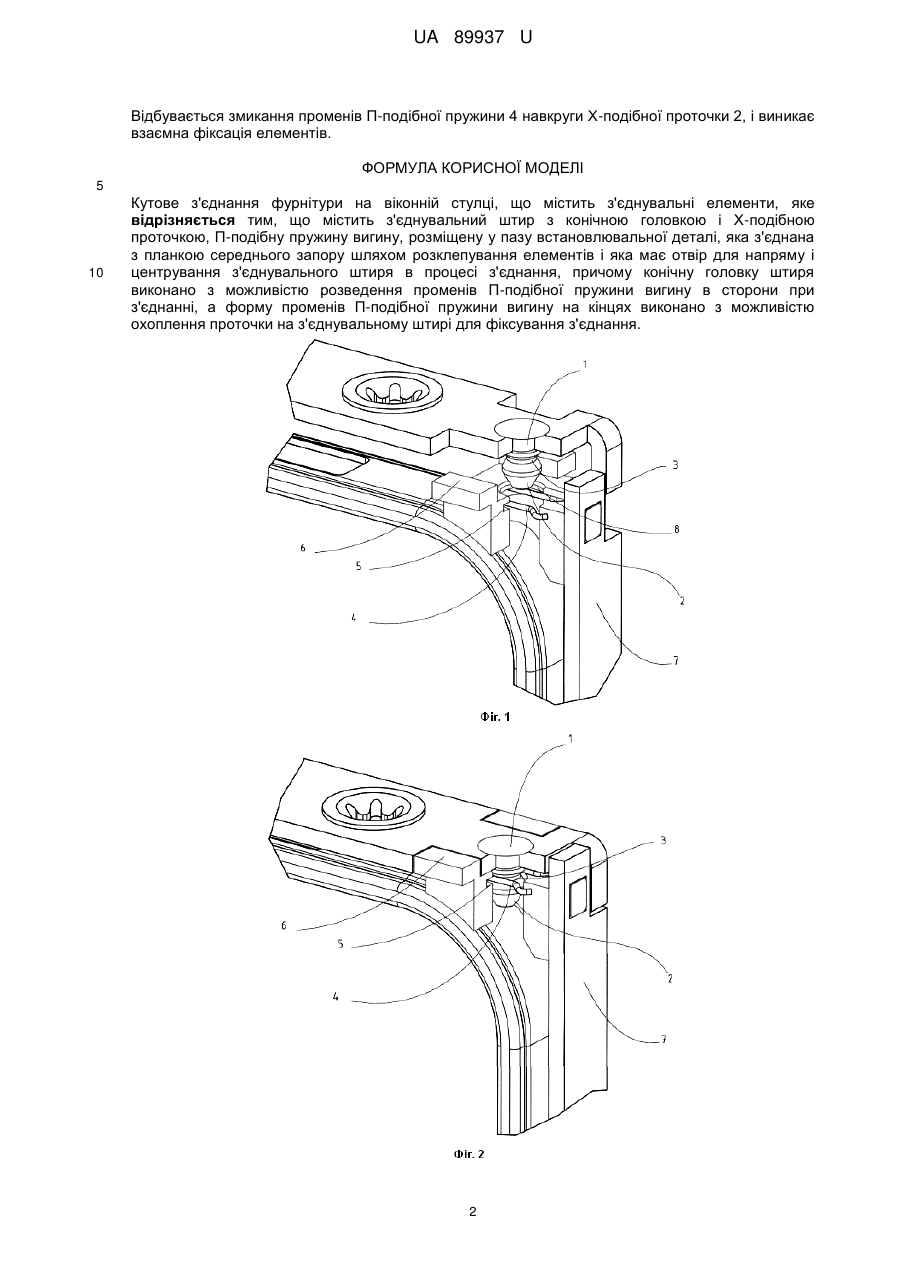

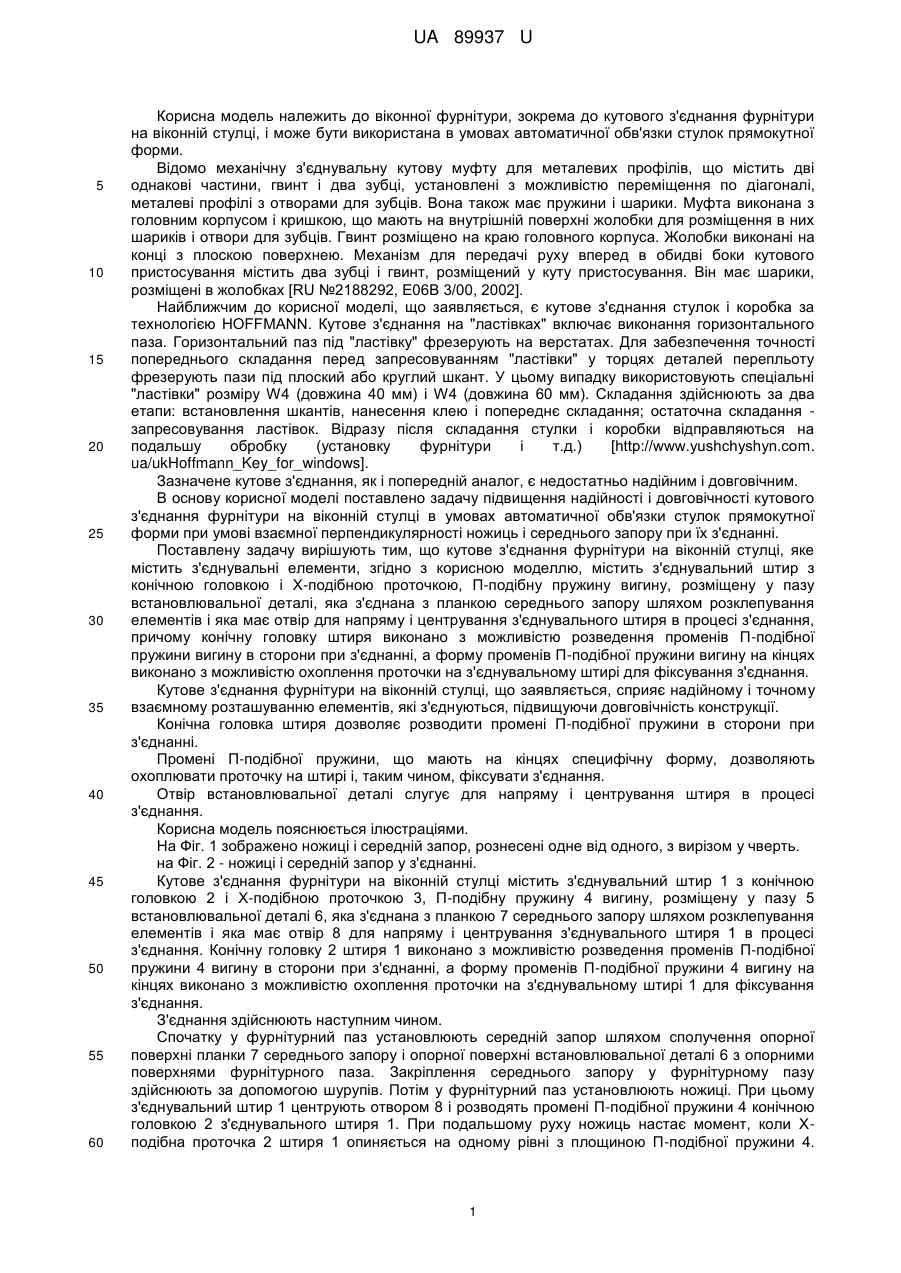

Реферат: UA 89937 U UA 89937 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до віконної фурнітури, зокрема до кутового з'єднання фурнітури на віконній стулці, і може бути використана в умовах автоматичної обв'язки стулок прямокутної форми. Відомо механічну з'єднувальну кутову муфту для металевих профілів, що містить дві однакові частини, гвинт і два зубці, установлені з можливістю переміщення по діагоналі, металеві профілі з отворами для зубців. Вона також має пружини і шарики. Муфта виконана з головним корпусом і кришкою, що мають на внутрішній поверхні жолобки для розміщення в них шариків і отвори для зубців. Гвинт розміщено на краю головного корпуса. Жолобки виконані на конці з плоскою поверхнею. Механізм для передачі руху вперед в обидві боки кутового пристосування містить два зубці і гвинт, розміщений у куту пристосування. Він має шарики, розміщені в жолобках [RU №2188292, Е06В 3/00, 2002]. Найближчим до корисної моделі, що заявляється, є кутове з'єднання стулок і коробка за технологією HOFFMANN. Кутове з'єднання на "ластівках" включає виконання горизонтального паза. Горизонтальний паз під "ластівку" фрезерують на верстатах. Для забезпечення точності попереднього складання перед запресовуванням "ластівки" у торцях деталей перепльоту фрезерують пази під плоский або круглий шкант. У цьому випадку використовують спеціальні "ластівки" розміру W4 (довжина 40 мм) і W4 (довжина 60 мм). Складання здійснюють за два етапи: встановлення шкантів, нанесення клею і попереднє складання; остаточна складання запресовування ластівок. Відразу після складання стулки і коробки відправляються на подальшу обробку (установку фурнітури і т.д.) [http://www.yushchyshyn.com. ua/ukHoffmann_Key_for_windows]. Зазначене кутове з'єднання, як і попередній аналог, є недостатньо надійним і довговічним. В основу корисної моделі поставлено задачу підвищення надійності і довговічності кутового з'єднання фурнітури на віконній стулці в умовах автоматичної обв'язки стулок прямокутної форми при умові взаємної перпендикулярності ножиць і середнього запору при їх з'єднанні. Поставлену задачу вирішують тим, що кутове з'єднання фурнітури на віконній стулці, яке містить з'єднувальні елементи, згідно з корисною моделлю, містить з'єднувальний штир з конічною головкою і Х-подібною проточкою, П-подібну пружину вигину, розміщену у пазу встановлювальної деталі, яка з'єднана з планкою середнього запору шляхом розклепування елементів і яка має отвір для напряму і центрування з'єднувального штиря в процесі з'єднання, причому конічну головку штиря виконано з можливістю розведення променів П-подібної пружини вигину в сторони при з'єднанні, а форму променів П-подібної пружини вигину на кінцях виконано з можливістю охоплення проточки на з'єднувальному штирі для фіксування з'єднання. Кутове з'єднання фурнітури на віконній стулці, що заявляється, сприяє надійному і точному взаємному розташуванню елементів, які з'єднуються, підвищуючи довговічність конструкції. Конічна головка штиря дозволяє розводити промені П-подібної пружини в сторони при з'єднанні. Промені П-подібної пружини, що мають на кінцях специфічну форму, дозволяють охоплювати проточку на штирі і, таким чином, фіксувати з'єднання. Отвір встановлювальної деталі слугує для напряму і центрування штиря в процесі з'єднання. Корисна модель пояснюється ілюстраціями. На Фіг. 1 зображено ножиці і середній запор, рознесені одне від одного, з вирізом у чверть. на Фіг. 2 - ножиці і середній запор у з'єднанні. Кутове з'єднання фурнітури на віконній стулці містить з'єднувальний штир 1 з конічною головкою 2 і Х-подібною проточкою 3, П-подібну пружину 4 вигину, розміщену у пазу 5 встановлювальної деталі 6, яка з'єднана з планкою 7 середнього запору шляхом розклепування елементів і яка має отвір 8 для напряму і центрування з'єднувального штиря 1 в процесі з'єднання. Конічну головку 2 штиря 1 виконано з можливістю розведення променів П-подібної пружини 4 вигину в сторони при з'єднанні, а форму променів П-подібної пружини 4 вигину на кінцях виконано з можливістю охоплення проточки на з'єднувальному штирі 1 для фіксування з'єднання. З'єднання здійснюють наступним чином. Спочатку у фурнітурний паз установлюють середній запор шляхом сполучення опорної поверхні планки 7 середнього запору і опорної поверхні встановлювальної деталі 6 з опорними поверхнями фурнітурного паза. Закріплення середнього запору у фурнітурному пазу здійснюють за допомогою шурупів. Потім у фурнітурний паз установлюють ножиці. При цьому з'єднувальний штир 1 центрують отвором 8 і розводять промені П-подібної пружини 4 конічною головкою 2 з'єднувального штиря 1. При подальшому руху ножиць настає момент, коли Хподібна проточка 2 штиря 1 опиняється на одному рівні з площиною П-подібної пружини 4. 1 UA 89937 U Відбувається змикання променів П-подібної пружини 4 навкруги Х-подібної проточки 2, і виникає взаємна фіксація елементів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Кутове з'єднання фурнітури на віконній стулці, що містить з'єднувальні елементи, яке відрізняється тим, що містить з'єднувальний штир з конічною головкою і Х-подібною проточкою, П-подібну пружину вигину, розміщену у пазу встановлювальної деталі, яка з'єднана з планкою середнього запору шляхом розклепування елементів і яка має отвір для напряму і центрування з'єднувального штиря в процесі з'єднання, причому конічну головку штиря виконано з можливістю розведення променів П-подібної пружини вигину в сторони при з'єднанні, а форму променів П-подібної пружини вигину на кінцях виконано з можливістю охоплення проточки на з'єднувальному штирі для фіксування з'єднання. 2 UA 89937 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
