Спосіб керування зв’язком в системі безпровідного зв’язку, базова станція та термінал доступу

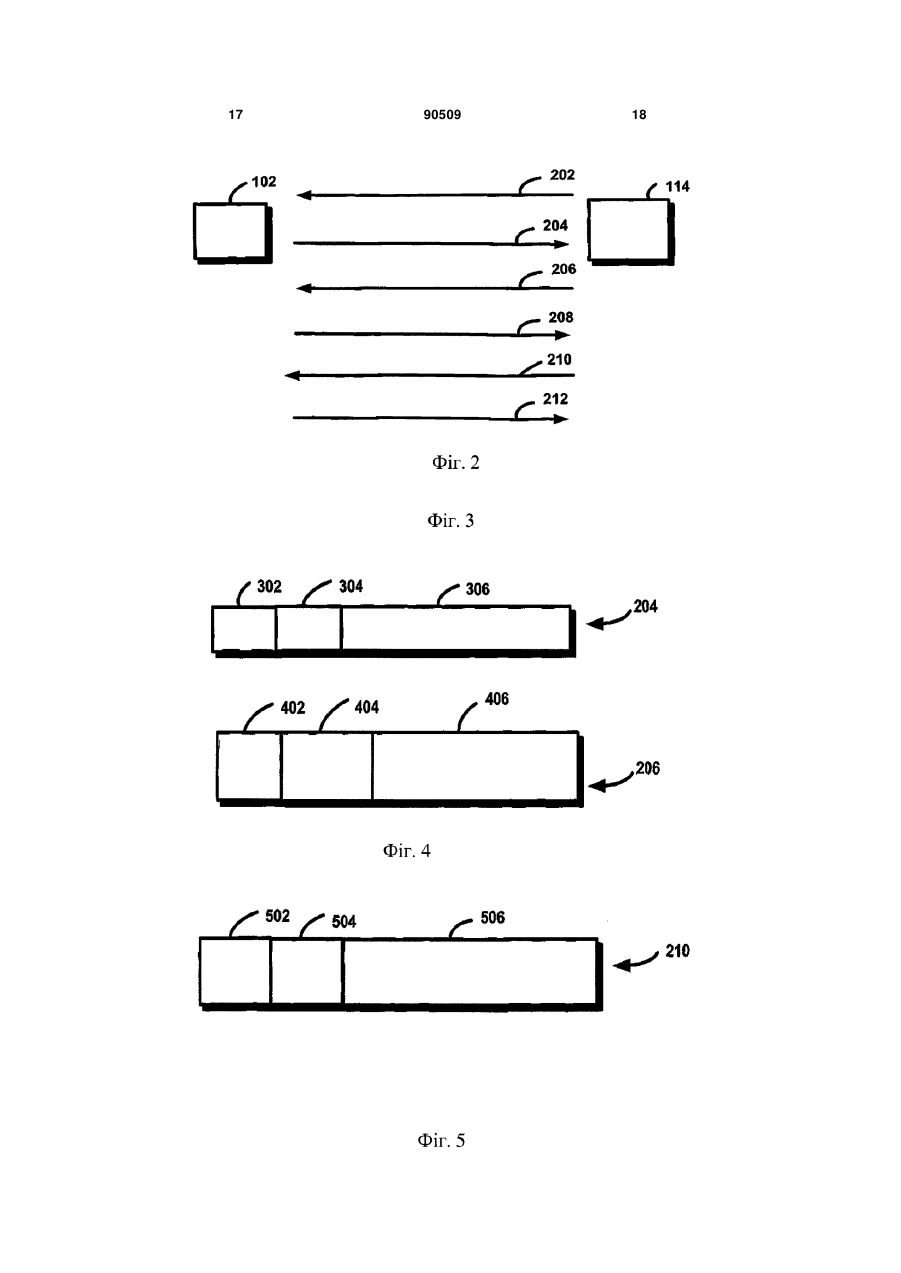

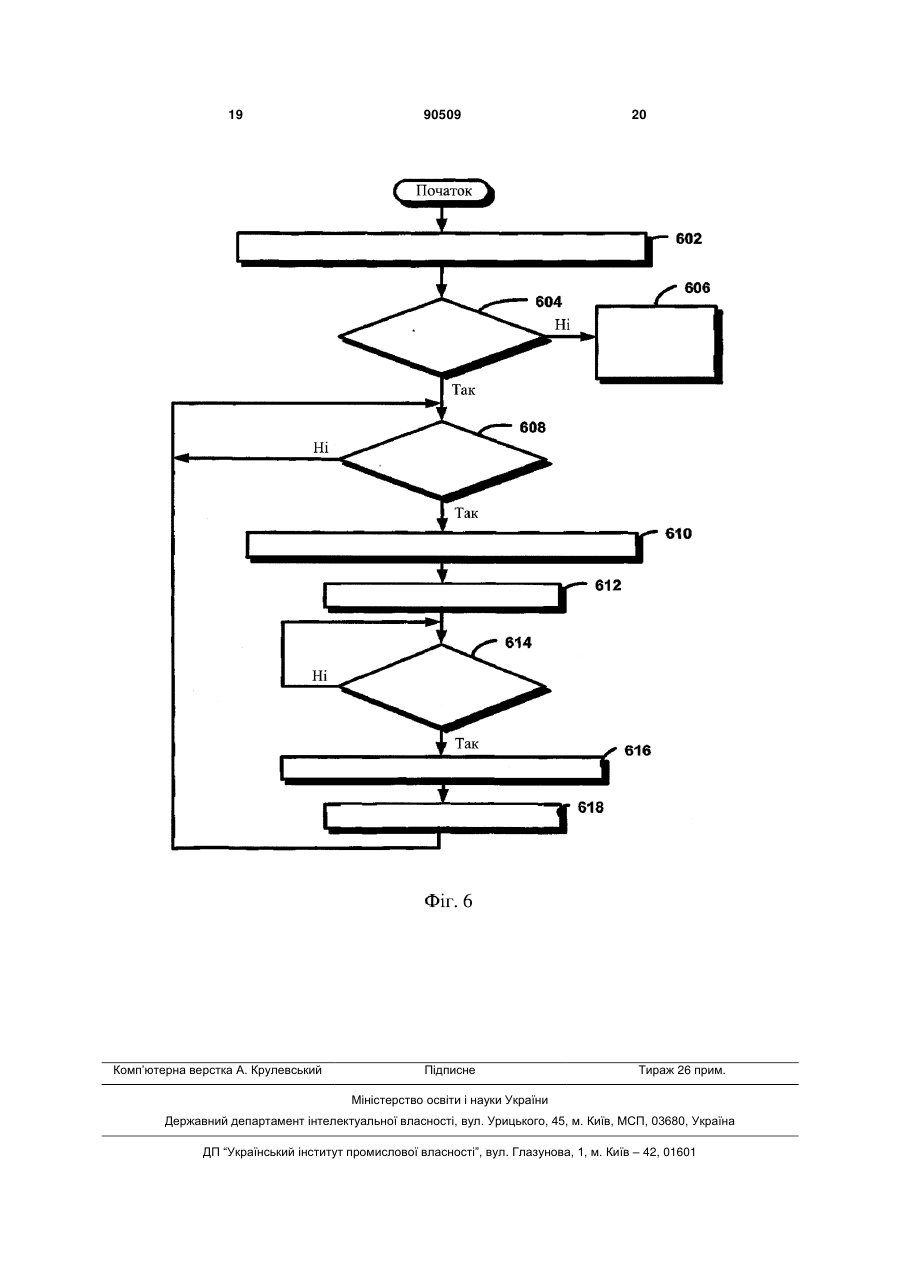

1. Базова станція, яка містить: передавач, виконаний з можливістю передачі на термінал доступу повідомлення, яке дає терміналу доступу команду перемикання між режимом рознесеного прийому, при якому кожний антенний модуль з множини антенних модулів приймає один несучий сигнал, що передається на одній несучій частоті, і режимом з множиною несучих, при якому перший антенний модуль з множини антенних модулів приймає перший сигнал з множиною несучих, що передається на першій несучій частоті, і другий антенний модуль приймає другі сигнали з множиною несучих, що передаються на другій несучій частоті. 2. Базова станція за п. 1, в якій повідомленням є керуюче повідомлення перемикання в режим з множиною несучих, яке містить покажчик перемикання в режим з множиною несучих, який дає терміналу доступу команду перемикання в режим з множиною несучих. 3. Базова станція за п.2, в якій керуюче повідомлення перемикання в режим з множиною несучих додатково містить покажчик каналу з множиною несучих, що призначає канали терміналу доступу. 4. Базова станція за п. 3, в якій керуюче повідомлення перемикання в режим з множиною несучих являє собою змінене повідомлення призначення пакетного низхідного каналу, яке відповідає протоколу стандарту (GERAN) мережі радіодоступу підвищення швидкості передачі даних для глобальної 2 (19) 1 3 90509 4 антенний модуль з множини антенних модулів приймає один несучий сигнал, що передається на одній несучій частоті, і режимом з множиною несучих, при якому перший антенний модуль з множини антенних модулів приймає перший сигнал з множиною несучих, що передається на першій несучій частоті, і другий антенний модуль приймає другі сигнали з множиною несучих, що передаються на другій несучій частоті. 12. Спосіб за п. 11, в якому повідомлення являє собою керуюче повідомлення перемикання в режим з множиною несучих, яке містить покажчик перемикання в режим з множиною несучих, що дає терміналу доступу команду перемикання в режим з множиною несучих. 13. Спосіб за п. 12, в якому керуюче повідомлення перемикання в режим з множиною несучих додатково містить покажчик каналу з множиною несучих, що призначає канали терміналу доступу. 14. Спосіб за п. 13, в якому керуюче повідомлення перемикання в режим з множиною несучих являє собою змінене повідомлення призначення пакетного низхідного каналу, яке відповідає протоколу стандарту (GERAN) мережі радіодоступу підвищення швидкості передачі даних для глобальної еволюції (EDGE) стандарту глобальної системи зв'язку з рухомими об'єктами (GSM). 15. Спосіб за п. 13, в якому керуюче повідомлення перемикання в режим з множиною несучих являє собою змінене повідомлення реконфігурування пакетного часового інтервалу, яке відповідає протоколу стандарту (GERAN) мережі радіодоступу підвищення швидкості передачі даних для глобальної еволюції (EDGE) стандарту глобальної системи зв'язку з рухомими об'єктами (GSM). 16. Спосіб за п. 11, в якому повідомленням є керуюче повідомлення перемикання в режим рознесеного прийому RXDIV, яке містить покажчик перемикання в режим RXDIV, що дає терміналу доступу команду перемикання в режим рознесеного прийому. 17. Спосіб за п. 16, в якому керуюче повідомлення перемикання в режим RXDIV додатково містить покажчик каналу з однією несучою, що призначає терміналу доступу канал з однією несучою. 18. Спосіб за п. 17, в якому керуюче повідомлення перемикання в режим RXDIV являє собою змінене повідомлення призначення пакетного низхідного каналу, яке відповідає протоколу стандарту (GERAN) мережі радіодоступу підвищення швидкості передачі даних для глобальної еволюції (EDGE) стандарту глобальної системи зв'язку з рухомими об'єктами (GSM). 19. Спосіб за п. 17, в якому керуюче повідомлення перемикання в режим RXDIV являє собою змінене повідомлення реконфігурування пакетного часового інтервалу, яке відповідає протоколу стандарту (GERAN) мережі радіодоступу підвищення швидкості передачі даних для глобальної еволюції (EDGE) стандарту глобальної системи зв'язку з рухомими об'єктами (GSM). 20. Спосіб за п. 11, який додатково включає етап: приймають повідомлення підтвердження перемикання, яке вказує, що термінал доступу був успішно сконфігурований для роботи в режимі з множиною несучих. 21. Термінал доступу в системі безпровідного зв'язку, причому термінал доступу виконаний з можливістю відповіді на повідомлення, дане повідомлення дає терміналу доступу команду перемикання між режимом рознесеного прийому, при якому кожний антенний модуль з множини антенних модулів приймає один несучий сигнал, що передається на одній несучій частоті, і режимом з множиною несучих, при якому перший антенний модуль з множини антенних модулів приймає перший сигнал з множиною несучих, що передається на першій несучій частоті, і другий антенний модуль приймає другі сигнали з множиною несучих, що передаються на другій несучій частоті. 22. Термінал доступу за п. 21, в якому повідомлення містить покажчик перемикання в режим з множиною несучих, що дає терміналу доступу команду перемикання в режим з множиною несучих. 23. Термінал доступу за п. 22, в якому повідомлення додатково містить покажчик каналу з множиною несучих, що призначає канали терміналу доступу. 24. Термінал доступу за п. 23, в якому повідомленням є змінене повідомлення призначення пакетного низхідного каналу, яке відповідає протоколу стандарту (GERAN) мережі радіодоступу підвищення швидкості передачі даних для глобальної еволюції (EDGE) стандарту глобальної системи зв'язку з рухомими об'єктами (GSM). Дана патентна заявка заявляє пріоритет за тимчасовою заявкою № 60/668437, озаглавленою «METHOD AND APPARATUS FOR RECEIVER CONTROL IN A WIRELESS COMMUNICATION SYSTEM», поданою 4 квітня 2005, і права на яку належать заявнику даної заявки, яка спеціально наведена для довідки. Даний винахід стосується загалом систем стільникового зв'язку, а більш конкретно - способу та пристрою для керування засобами зв'язку з множиною несучих. Системи стільникового зв'язку глобальної системи зв'язку з рухомими об'єктами (GSM) забезпе чують послуги зв'язку на мобільні та портативні пристрої через структуру базових станцій. У системах GSM кадри часових інтервалів і радіо-блоків передають і приймають в пересувній станції, використовуючи мультиплексування з часовим розділенням каналів. Хоча системи GSM спочатку забезпечували послуги голосового зв'язку, системи GSM еволюціонували і також забезпечують послуги передачі даних. Такі стандарти, як система пакетного радіозв'язку загального користування (GPRS) і стандарт підвищення швидкості передачі даних для глобальної еволюції (EDGE), додатково визначають протоколи передачі даних в системах, 5 основаних на GSM. Термінали доступу, які також іноді називають мобільними пристроями, портативними пристроями або які мають інші назви, здійснюють зв'язок по каналах у висхідному і низхідному напрямках. Для збільшення продуктивності деякі термінали доступу використовують методики рознесеного прийому, коли дві або більшу кількість антен використовують для прийому сигналів, що передаються в одному каналі. Через відмінності між антенами, такі як, наприклад, розташування антени, щонайменше, деякі з сигналів, що поступають, можуть бути прийняті з більш високою якістю. Наприклад, через характеристики завмирання при багатопроменевому поширенні в тракті зв'язку, численні сигнали можуть об'єднатися з ослабленням в одній антені і об'єднатися з посиленням в іншій антені. При використанні рознесеного прийому, однак, збільшується можливість прийому більш високоякісного сигналу. У деяких випадках рознесеного прийому сигнали від множини антен об'єднують для підвищення якості сигналу. Оскільки системи GSM розвиваються до забезпечення поліпшених послуг передачі даних і голосових послуг, потреба в пропускній здатності системи і діапазоні частот збільшується. У системі зв'язку з множиною несучих, сигнали передають, використовуючи множину каналів на різних несучих частотах. Приймач одночасно приймає множину каналів через множину антен, що призводить до збільшення повного діапазону частот. Звичайні системи не включають в себе спосіб використання множини антен для рознесеного прийому і багатоканальну передачу даних в одному терміналі доступу. Тому існує потреба в пристрої та способі для керування засобами зв'язку з множиною несучих в системі зв'язку GSM. Одним з варіантів здійснення є передавач, виконаний з можливістю передачі повідомлення на термінал доступу, яке дає терміналу доступу команду перемикання між режимом рознесеного прийому, в якому кожний антенний модуль з множини антенних модулів приймає один несучий сигнал, що передається на одній несучій частоті, і режимом з множиною несучих, в якому перший антенний модуль з множини антенних модулів приймає перший сигнал з множиною несучих, що передається на першій несучій частоті, а другий антенний модуль приймає другі сигнали з множиною несучих, що передаються на другій несучій частоті. Іншим варіантом здійснення є спосіб керування засобами зв'язку в системі зв'язку, даний спосіб містить передачу на термінал доступу повідомлення, яке дає терміналу доступу команду перемикання між режимом рознесеного прийому, в якому кожний антенний модуль з множини антенних модулів приймає один несучий сигнал, що передається на одній несучій частоті, і режимом з множиною несучих, при якому перший антенний модуль з множини антенних модулів приймає перший сигнал з множиною несучих, що передається на першій несучій частоті, і другий антенний модуль приймає другі сигнали з множиною несучих, що передаються на другій несучій частоті. 90509 6 Ще одним варіантом здійснення є термінал доступу в системі безпровідного зв'язку, причому термінал доступу виконують з можливістю відповіді на повідомлення, дане повідомлення дає терміналу доступу команду перемикання між режимом рознесеного прийому, в якому кожний антенний модуль з множини антенних модулів приймає один несучий сигнал, що передається на одній несучій частоті, і режимом з множиною несучих, в якому перший антенний модуль з множини антенних модулів приймає перший сигнал з множиною несучих, що передається на першій несучій частоті, а другий антенний модуль приймає другі сигнали з множиною несучих, що передаються на другій несучій частоті. Фіг.1 - структурна схема термінала доступу, що здійснює зв'язок з базовою станцією відповідно до зразкового варіанту здійснення винаходу. Фіг.2 - структурна схема повідомлень сигналізації, якими обмінюються між собою мережа GSM і термінал доступу відповідно до зразкового варіанту здійснення. Фіг.3 - структурна схема можливих повідомлень відповідно до зразкового варіанту здійснення. Фіг.4 - структурна схема керуючого повідомлення перемикання в режим з множиною несучих відповідно до зразкового варіанту здійснення. Фіг. 5 - структурна схема керуючого повідомлення перемикання в режим RXDIV відповідно до зразкового варіанту здійснення. Фіг.6 - послідовність операцій способу керування засобами зв'язку з множиною несучих в системі безпровідного зв'язку відповідно до зразкового варіанту здійснення. Фіг.1 є структурною схемою системи 100 зв'язку GSM відповідно до зразкового варіанту здійснення винаходу. Слово «зразковий» в даному описі означає «служити як приклад або ілюстрація». Тому будь-який варіант здійснення, описаний як «зразковий», не повинен обов'язково розглядатися як кращий або переважний в порівнянні з іншими варіантами здійснення. Різні функціональні можливості та операції блоків, описані відносно системи 100 GSM, можуть втілюватися в будь-якій кількості пристроїв, схем або елементів. Два або більшу кількість функціональних блоків можна об'єднувати в одному пристрої, і функції, описані як такі, що виконуються в будь-якому одному пристрої, за деяких обставин можна втілювати в декількох пристроях. Хоча система 100 GSM включає в себе особливості, повідомлення та інші аспекти, які в цей час не визначені за допомогою стандартів мережі радіо доступу EDGE GSM (GERAN), система 100 GSM інакше працює відповідно до методик зв'язку GERAN в зразковому варіанті здійснення. Відповідно, зразковий варіант здійснення забезпечує приклад змін до існуючого стандарту зв'язку GERAN. Система 100 GSM включає в себе мережу 114 GSM, яка забезпечує послуги зв'язку до множини терміналів 102 доступу. Термінал 102 доступу може бути будь-яким з декількох видів пристроїв, які полегшують будь-яку комбінацію передачі голосу і/або даних за допомогою мережі 114 GSM. Термі 7 нали 102 доступу, які іноді називають телефонними трубками, рухомими станціями (PC), пристроями радіозв'язку або використовують інші терміни, включають в себе такі пристрої, як, наприклад, стільникові телефони і кишенькові персональні комп'ютери (КПК) з можливістю безпровідного зв'язку. Мережа 114 GSM включає в себе множину базових станцій 104, які обмінюються радіосигналами з терміналами 102 доступу, а так само з іншою інфраструктурою, базами даних. Мережа 114 GSM керує ресурсами за допомогою керування здійсненням зв'язку терміналами доступу, використовуючи команди і керуючі повідомлення, які відповідають протоколу зв'язку, який часто визначають відповідно до стандартного протоколу. Базові станції 104 в мережі 114 GSM включають в себе передавачі для передачі голосу, даних і повідомлень сигналізації на термінали 102 доступу. Приймачі в базових станціях 104 приймають голос, дані і повідомлення сигналізації, що передаються від терміналів 102 доступу. Сигнали, що передаються однією або більшою кількістю базових станцій 104 в мережі 114 GSM, приймає приймач 116 через систему 120 антен, де система 120 антен включає в себе, щонайменше, одну антену 106, 108. Один або більша кількість терміналів 102 доступу можуть включати в себе системи 102 антен з множиною антен 106, 108. Термінал 102 доступу з множиною антен 106, 108 може використовувати методики рознесеного прийому для поліпшення продуктивності приймача. Під час роботи в режимі рознесеного прийому множину антен 106, 108 настроюють на ту ж саму несучу частоту для прийому множини версій сигналу, що передається. Продуктивність поліпшується, коли додаткову інформацію одержують з сигналів, що приймаються через додаткову антену, або з комбінації сигналів, що приймаються від більш ніж однієї антени 106, 108. За деяких обставин несуча частота сигналу, що приймається, може змінюватися під час передачі. Така ситуація відбувається, коли використовується стрибкоподібна перебудова частоти, наприклад, коли несуча частота, на якій передають сигнал, змінюється на основі кадру TDMA, відповідаючи визначеній послідовності. Тому множина антен 106, 108 залишається настроєними на той самий сигнал і відстежують «стрибаючу» несучу частоту. Як указано вище, зв'язок з множиною несучих забезпечує методику для збільшення пікової швидкості передачі даних низхідного каналу в існуючій інфраструктурі GERAN. У режимі з множиною несучих, щонайменше, дві антени 106, 108 приймають різні сигнали на різних несучих частотах. При використанні множини несучих сигналів більший діапазон частот використовується для прийому інформації, що призводить до збільшення швидкості передачі даних при прийомі в терміналі 102 доступу. Термінал 102 доступу відповідно до зразкового варіанту здійснення здатний працювати в режимі рознесеного прийому (RXDIV) і в режимі з множиною несучих. Термінал 102 доступу включає в себе систему 120 антен, яка включає в себе множину антен 106, 108. Система 120 антен вклю 90509 8 чає в себе першу антену 106 і другу антену 108 в зразковому варіанті здійснення. Приймач 202, що підтримує режим з множиною несучих і режим RXDIV, включає в себе відповідне обладнання, програмне забезпечення і/або вбудоване програмне забезпечення для прийому множини версій сигналу, щонайменше, через дві антени 106, 108 в режимі RXDIV. Додатково, приймач 202 здатний приймати перший сигнал 110 на першій несучій частоті (C1) через одну з антен 106 і другий сигнал 112 на другій несучій частоті (С2) через іншу антену 108. Контролером 118 є будь-яка комбінація обладнання, програмного забезпечення і/або вбудованого програмного забезпечення, сконфігурованого для виконання описаних функцій, а так само для полегшення всіх функціональних можливостей термінала доступу. Контролер 118 може включати в себе будь-яку кількість і комбінацію схем, електричних пристроїв, запам'ятовуючих пристроїв і пристроїв обробки, причому пристрої обробки можуть включати в себе один процесор, мікропроцесор, процесорну структуру або логічні схеми. Щонайменше, частини контролера 118 можна втілювати, використовуючи дискретні компоненти, як частину інтегральної схеми, або як частину спеціалізованої інтегральної схеми (СпІС). У зразковому варіанті здійснення програмне забезпечення, що викопується на процесорі, і вбудоване програмне забезпечення виконують описані функції керування. Основуючись на командах, що приймаються від мережі 114 GSM, контролер 116 генерує сигнали керування для конфігурування приймача 116. У доповнення до конфігурування обладнання і виклику коду, контролер 118 генерує повідомлення відповіді, підтвердження і запиту відповідно до протоколу системи 100 GSM. У зразковому варіанті здійснення термінал 102 доступу за умовчанням знаходиться в режимі рознесеного прийому. У відповідь на керуюче повідомлення перемикання в режим з множиною несучих, прийняте від мережі 114 GSM, термінал доступу перемикається в режим з множиною несучих. Термінал доступу перемикається назад в режим рознесеного прийому у відповідь на керуюче повідомлення перемикання в режим RXDIV, прийняте від мережі 114 GSM. Коли прийняте керуюче повідомлення перемикання в режим з множиною несучих, термінал 102 доступу генерує відповідні сигнали керування і конфігурує приймач 116 для прийому першого сигналу 110 на першій несучій частоті через першу антену 106 і для прийому другого сигналу 112 на другій несучій частоті через другу антену 108. У зразковому варіанті здійснення приймач включає в себе частини приймача, зв'язані з кожною антеною 106, 108, що надає можливість кожній частині приймача настроюватися до різної несучої частоти. Приклад відповідної частини приймача включає в себе один або більшу кількість перетворювачів частоти, що зсувають сигнал, що поступає, до необхідної проміжної частоти або до смуги не модульованих частот за допомогою змішування сигналу, що поступає, з відповідним сигналом змішування. Сигнал зі зсуненою частотою додатково обробляють і демо 9 дулюють за допомогою інших компонентів приймача 116. За деяких обставин кожна частина приймача може включати в себе фільтри в доповнення до звичайних фільтрів, що спільно використовуються множиною частин приймача. Кожна частина приймача реагує на керуючі сигнали для настройки на вказану несучу частоту. У режимі рознесеного прийому частини приймача настроюють на ту ж саму частоту, надаючи можливість приймати множину версій одного сигналу. У режимі з множиною несучих, щонайменше, одну з частин приймача настроюють на іншу несучу частоту, ніж частота іншої частини приймача. Відповідно, приймач 116 може настроювати множину частин приймача на одну несучу частоту в режимі рознесеного прийому і настроювати частини приймача на різні несучі частоти в режимі з множиною несучих у відповідь на сигнал від контролера. За деяких обставин інші методики можуть використовуватися в приймачі 116 для полегшення роботи в режимі рознесеного прийому і в режимі з множиною несучих. Хоча даний опис обмежений двома антенами і двома несучими, дане обговорення можна застосовувати до будь-якої конфігурації, що включає в себе m каналів рознесеного прийому і n несучих, де n m. Фіг.2 - структурна схема повідомлень 202-212 сигналізації, якими обмінюються між собою мережа 114 GSM і термінал 102 доступу відповідно до зразкового варіанту здійснення. Повідомлення 202-212 сигналізації можна впроваджувати в звичайні повідомлення сигналізації, які в цей час визначені в специфікації GERAN, або можна здійснювати як додаткові повідомлення до специфікації GERAN, причому частини повідомлень 202-212 можна втілювати за допомогою множини звичайних повідомлень сигналізації і причому два або більшу кількість повідомлень 202-212 можна втілювати в одному повідомленні. У зразковому варіанті здійснення мережу 214 GSM за умовчанням інформують про підтримку режиму з множиною несучих і режиму рознесеного прийому термінала 102 доступу. Мережі 214 GSM повідомляють про підтримку режимів з множиною несучих і рознесеного прийому термінала 102 доступу, коли термінал доступу посилає повідомлення 204 функціональних можливостей, яке вказує, щонайменше, підтримку режиму рознесеного прийому і режиму з множиною несучих термінала доступу. Повідомлення 204 функціональних можливостей описане більш детально нижче стосовно фіг. 3. Якщо термінал доступу має підтримку режиму RXDIV і підтримку режиму з множиною несучих, то мережа GSM керує ресурсами, даючи терміналу доступу команду перемикання між режимом RXDIV і режимом з множиною несучих. Прийняття рішення про перемикання може бути основане на будьякому з декількох факторів, такому, наприклад, як доступний діапазон частот, кількість даних, які буде приймати термінал доступу, кількість інших сусідніх терміналів доступу, швидкості передачі даних інших терміналів доступу, можливості інших терміналів доступу в даній зоні або на будь-якій іншій причині залежно від мережних алгоритмів. 90509 10 Мережа GSM передає команду 206 перемикання в режим з множиною несучих, щоб дати терміналу доступу команду перемикання з режиму рознесеного прийому в режим з множиною несучих. Приклад відповідної команди 206 перемикання в режим з множиною несучих включає в себе модифікацію повідомлення, яке відповідає специфікації GERAN, такого як повідомлення призначення пакетного низхідного каналу, повідомлення реконфігурування пакетного часового інтервалу або подібне повідомлення. Після того, як термінал доступу успішно закінчує перемикання з режиму рознесеного прийому в режим з множиною несучих, термінал доступу може передавати повідомлення 208 підтвердження перемикання, яке вказує, що перемикання було успішним. Приклад відповідного повідомлення 208 підтвердження включає в себе повідомлення, яке відповідає існуючій специфікації GERAN, таке як повідомлення підтвердження пакетного низхідного каналу. За деяких обставин підтвердження не посилають. Коли мережа GSM визначає, що термінал доступу повинен бути повернений в режим рознесеного прийому, мережа GSM передає команду 210 перемикання в режим RXDIV. Приклад відповідної команди 206 перемикання в режим RXDIV включає в себе модифікацію або розширення повідомлення, яке відповідає існуючій специфікації GERAN, такого як призначення пакетного низхідного каналу, реконфігурування пакетного часового інтервалу або подібне повідомлення. Термінал доступу може передавати повідомлення 212 підтвердження перемикання, яке вказує, що перемикання з режиму з множиною несучих в режим рознесеного прийому було успішним. За деяких обставин підтвердження не посилають. Фіг.3 - структурна схема повідомлення 204 функціональних можливостей відповідно до зразкового варіанту здійснення. Як пояснюється вище, термінал доступу передає повідомлення 204 функціональних можливостей, яке вказує підтримку режимів з множиною несучих і рознесеного прийому. Повідомлення 204 функціональних можливостей може включати в себе покажчик 302 режиму RXDIV і покажчик 304 режиму з множиною несучих. У зразковому варіанті здійснення повідомлення 204 функціональних можливостей включає в себе однобітний покажчик 203 режиму RXDIV та однобітний покажчик 304 режиму з множиною несучих, а так само інші покажчики 306, що описують інші функціональні можливості термінала доступу. Тому, в зразковому варіанті здійснення один біт вказує, чи має термінал доступу підтримку режиму рознесеного прийому, і один біт вказує, чи має термінал доступу підтримку режиму з множиною несучих. За деяких обставин покажчики можуть включати в себе декілька бітів для передачі додаткової інформації. Приклад відповідного повідомлення 204 функціональних можливостей включає в себе повідомлення, яке відповідає повідомленню функціональних можливостей радіо доступу PC, де біти приєднують або додають до поточного формату для передачі підтримки режиму RXDIV і режиму з множиною несучих. За деяких обставин 11 повідомлення 204 функціональних можливостей включає в себе тільки однобітний покажчик 304 режиму з множиною несучих, маючи на увазі, що всі рухомі термінали, здатні працювати з множиною несучих, також повністю здатні працювати в режимі RXDIV. Фіг.4 - структурна схема керуючого повідомлення 206 перемикання в режим з множиною несучих відповідно до зразкового варіанту здійснення. Керуюче повідомлення 206 перемикання в режим з множиною несучих, щонайменше, включає в себе команду, яка вказує, що термінал доступу повинен перемкнутися в режим з множиною несучих. У зразковому варіанті здійснення керуюче повідомлення 206 перемикання в режим з множиною несучих включає в себе покажчик 402 перемикання в режим з множиною несучих, покажчик 404 каналу з множиною несучих та інші команди, що стосуються конфігурації часового інтервалу з множиною несучих, який призначають терміналу. Приклад такої команди включає в себе модифікацію або розширення повідомлення, яке відповідає існуючій специфікації GERAN, такого як повідомлення призначення пакетного низхідного каналу або повідомлення реконфігурування пакетного часового інтервалу, або подібне повідомлення. Фіг.5 - структурна схема керуючого повідомлення 210 перемикання в режим RXDIV відповідно до зразкового варіанту здійснення. Керуюче повідомлення 210 перемикання в режим RXDIV, щонайменше, включає в себе команду, яка вказує, що термінал доступу повинен перемкнутися в режим рознесеного прийому. У зразковому варіанті здійснення керуюче повідомлення 210 перемикання в режим RXDIV включає в себе покажчик 502 перемикання в режим RXDIV, покажчик 504 каналу з однією несучою та інші команди, що стосуються конфігурації часового інтервалу однією несучою, який призначений терміналу. Приклад такої команди включає в себе модифікацію або розширення повідомлення, яке відповідає існуючій специфікації GERAN, такого як повідомлення призначення пакетного низхідного каналу або повідомлення реконфігурування пакетного часового інтервалу, або подібне повідомлення. Покажчик 504 каналу з однією несучою вказує єдиний канал, який буде використовуватися для передачі сигналів на термінал доступу. Фіг.6 - послідовність операцій способу керування засобами зв'язку з множиною несучих в системі безпровідного зв'язку відповідно до зразкового варіанту здійснення винаходу. Спосіб можна втілювати, використовуючи будь-яку комбінацію обладнання, програмного забезпечення і/або вбудованого програмного забезпечення. У зразковому варіанті здійснення спосіб виконують в базовій станції або в іншому мережному об'єкті 104 в межах мережі 114 GSM. Хоча спосіб обговорюється відносно одного термінала 102 доступу, спосіб одночасно виконують для будь-якої кількості терміналів 102 доступу зв'язку в межах мережі 114 GSM. На етапі 602 базова станція 104 приймає повідомлення 204 функціональних можливостей, яке вказує, щонайменше, підтримку терміналом 102 90509 12 доступу режиму рознесеного прийому і режиму з множиною несучих. На етапі 604 визначають, чи підтримує термінал 102 доступу режим з множиною несучих. Якщо термінал 102 доступу не підтримує режим з множиною несучих, то керування режимом з множиною несучих для конкретного термінала доступу 102 закінчують і спосіб переходить на етап 606. Інакше, спосіб продовжується на етапі 608. На етапі 608 визначають, чи повинен термінал 102 доступу перемкнутися в режим з множиною несучих. Як обговорюється вище, в зразковому варіанті здійснення термінал 102 доступу за умовчанням встановлюють в режим рознесеного прийому, і тому він перемикається в режим з множиною несучих, тільки коли це визначене мережею 114 GSM. Таке визначення може бути основане на будь-якій кількості факторів і залежить від конкретного втілення системи GSM і можливостей системи. Визначення, перемикатися чи ні, може бути основане на будь-якому з декількох факторів, таких, наприклад, як доступний діапазон частот, обсяг даних, які будуть прийняті терміналом 102 доступу, кількість інших сусідніх терміналів (102) доступу, швидкості передачі даних інших терміналів (102) доступу, можливості інших терміналів (102) доступу в даній зоні, або на будь-якій іншій причині залежно від мережних алгоритмів. Якщо визначають, що термінал 102 доступу повинен залишитися в режимі рознесеного прийому (RXDIV), то спосіб повертається на етап 608, щоб продовжити контролювати систему. Якщо визначають, що термінал 102 доступу повинен перемкнутися в режим з множиною несучих, то спосіб продовжується на етапі 610. На етапі 610 керуюче повідомлення 206 перемикання в режим з множиною несучих передають на термінал 102 доступу. У зразковому варіанті здійснення керуюче повідомлення 206 перемикання в режим з множиною несучих передають за допомогою передавача в базовій станції 104. На етапі 612 повідомлення 208 підтвердження перемикання приймають від термінала доступу. У зразковому варіанті здійснення повідомлення 208 підтвердження перемикання приймають через приймач в базовій станції 104. Базова станція 104 бере участь в процедурі ретрансляції або вирішення конфліктів, якщо повідомлення 208 підтвердження не прийняте. На етапі 614 визначають, чи повинен термінал 102 доступу перемкнутися в режим рознесеного прийому з однією несучою. Якщо мережа 114 GSM визначає, що термінал доступу повинен перемкнутися в режим RXDIV для ефективного розподілу ресурсів або з інших причин, то спосіб продовжується на етапі 616. Інакше, спосіб повертається на етап 614 для продовження контролю системи 100. На етапі 616 керуюче повідомлення 210 перемикання в режим RXDIV передають на термінал доступу. Як обговорюється вище, в зразковому варіанті здійснення керуюче повідомлення 210 перемикання в режим RXDIV включає в себе покажчик 504 каналу з однією несучою. На етапі 618 приймають повідомлення 212 підтвердження перемикання, яке вказує, що пере 13 микання з режиму з множиною несучих в режим рознесеного прийому було успішним. Базова станція 104 бере участь в процедурі ретрансляції або вирішення конфліктів, якщо повідомлення 208 підтвердження не прийняте. Спосіб потім повертається на етап 608, щоб контролювати систему, для визначення, чи повинен термінал 102 доступу перемкнутися в режим з множиною несучих. За деяких обставин можуть не використовувати повідомлення підтвердження. Фахівці повинні визнати, що інформація і сигнали можуть бути представлені, використовуючи будь-яку з різноманітності різних технологій і методик. Наприклад, дані, інструкції, команди, інформація, сигнали, біти, символи та елементарні сигнали, на які можуть існувати посилання в наведеному вище описі, можуть бути представлені напругами, струмами, електромагнітними хвилями, магнітними полями або частинками, оптичними полями або частинками, або будь-якою їх комбінацією. Фахівці додатково повинні визнати, що різні ілюстративні логічні блоки, модулі, схеми та етапи алгоритму, описані в зв'язку з розкритими варіантами здійснення, можна втілювати як електронне обладнання, програмне забезпечення або їх комбінація. Щоб чітко показати цю взаємозамінність обладнання і програмного забезпечення, різні ілюстративні компоненти, блоки, модулі, схеми та етапи були описані вище в загальному випадку в термінах їх функціональних можливостей. Чи втілюють такі функціональні можливості як обладнання або як програмне забезпечення, залежить від конкретного застосування і конструктивних обмежень, накладених на всю систему. Фахівці можуть втілювати описані функціональні можливості різними способами для кожного конкретного застосування, але такі втілення не повинні розглядатися, як відхід від форми даного винаходу. Різні ілюстративні логічні блоки, модулі і схеми, описані в зв'язку з розкритими варіантами здійснення, можуть здійснюватися або втілюватися за допомогою універсального процесора, процесора цифрової обробки сигналів (ПЦОС), спеціалізованої інтегральної схеми (СпІС), польової програмованої вентильної матриці (ППВМ) або іншого програмованого логічного пристрою, дискретної схеми або транзисторної логічної схеми, дискретних компонентів обладнання або будь-якої їх комбінації, призначеної для виконання описаних функцій. Універсальний процесор може бути мікропроцесором, але альтернативно, процесор може бути будь-яким звичайним процесором, контролером, мікроконтролером або кінцевим автоматом. Процесор можна також втілювати як комбінацію обчислювальних пристроїв, наприклад, комбінацію ПЦОС і мікропроцесора, множину мікропроцесорів, один або більшу кількість мікропроцесорів разом з ядром ПЦОС, або як будь-яку іншу таку конфігурацію. Етапи способу або алгоритму, описаного в зв'язку з розкритими варіантами здійснення, можна втілювати безпосередньо в обладнанні, в програмному модулі, що виконується процесором, або в їх комбінації. Програмний модуль може знаходи 90509 14 тися в оперативній пам'яті (ОП), флеш-пам'яті, постійному запам'ятовуючому пристрої (ПЗП), стираному програмованому ПЗП (СППЗП), електрично стираному програмованому ПЗП (ЕСППЗП), в регістрах, на жорсткому диску, на знімному диску, на компакт диску (CD-ROM) або на носії даних будь-якого іншого виду, відомого з попереднього рівня техніки. Зразковий носій даних з'єднують з процесором так, що процесор може зчитувати інформацію з носія даних і записувати інформацію на нього. Альтернативно, носій даних може бути невід'ємною частиною процесора. Процесор і носій даних можуть знаходитися в СпІС. CnIC може знаходитися в користувальницькому терміналі. Альтернативно, процесор і носій даних можуть знаходитися як дискретні компоненти в користувальницькому терміналі. Попередній опис розкритих варіантів здійснення забезпечують для надання можливості будьякому фахівцеві виготовляти або використовувати даний винахід. Різні модифікації цих варіантів здійснення будуть цілком очевидні фахівцям, і визначені в даній роботі загальні принципи можна застосовувати до інших варіантів здійснення, не відступаючи від обсягу або форми винаходу. Таким чином, даний винахід не обмежений показаними варіантами здійснення, але об'єднує найширшу форму, сумісну з розкритими принципами і новими особливостями. Посилальні позиції 100 система зв'язку GSM 102 множина терміналів доступу 104 множина базових станцій 106, 108 антена 114 мережа GSM 116 приймач 202 приймач, що підтримує режим з множиною несучих і режим RXDIV 118 контролер 120 система антен C1, С2 несуча частота 202-212 повідомлення сигналізації 204 повідомлення функціональних можливостей 206 команда перемикання в режим з множиною несучих 208, 212 повідомлення підтвердження перемикання 210 команда перемикання в режим RXDIV 214 мережа GSM 302 покажчик режиму RXDIV 304 покажчик режиму з множиною несучих 306 інші покажчики 402 покажчик перемикання в режим з множиною несучих 404 покажчик каналу з множиною несучих 502 покажчик перемикання в режим RXDIV 504 покажчик каналу з однією несучою Перелік посилальних позицій 102 Термінал доступу 104 Базова станція 114 Мережа GSM 116 Приймач з підтримкою множини несучих і режиму PvXDIV 15 118 Контролер 202 Запит функціональних можливостей 204 Повідомлення функціональних можливостей 206 Команда перемикання в режим з множиною несучих 208, 212 Підтвердження перемикання 210 Команда перемикання в режим RXDIV 302 RXDIV 304 3 множиною несучих 306 Інші функціональні можливості термінала доступу 402 Перемикання в режим з множиною несучих 404 Канали з множиною несучих 406, 506 Інші команди 502 Перемикання в режим RXDIV 90509 16 504 Канал з однією несучою 602 Одержують від термінала доступу повідомлення функціональних можливостей 604 Перемикання в режим з множиною несучих? 606 Виходять з режиму керування з множиною несучих 608 Перемикання в режим з множиною несучих? 610 Передають керуюче повідомлення перемикання в режим з множиною несучих 612 Приймають підтвердження 614 Перемикання в режим RXDIV? 616 Передають керуюче повідомлення перемикання в режим RXDIV 618 Приймають підтвердження 17 90509 18 19 Комп’ютерна верстка А. Крулевський 90509 Підписне 20 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
