Черепиця

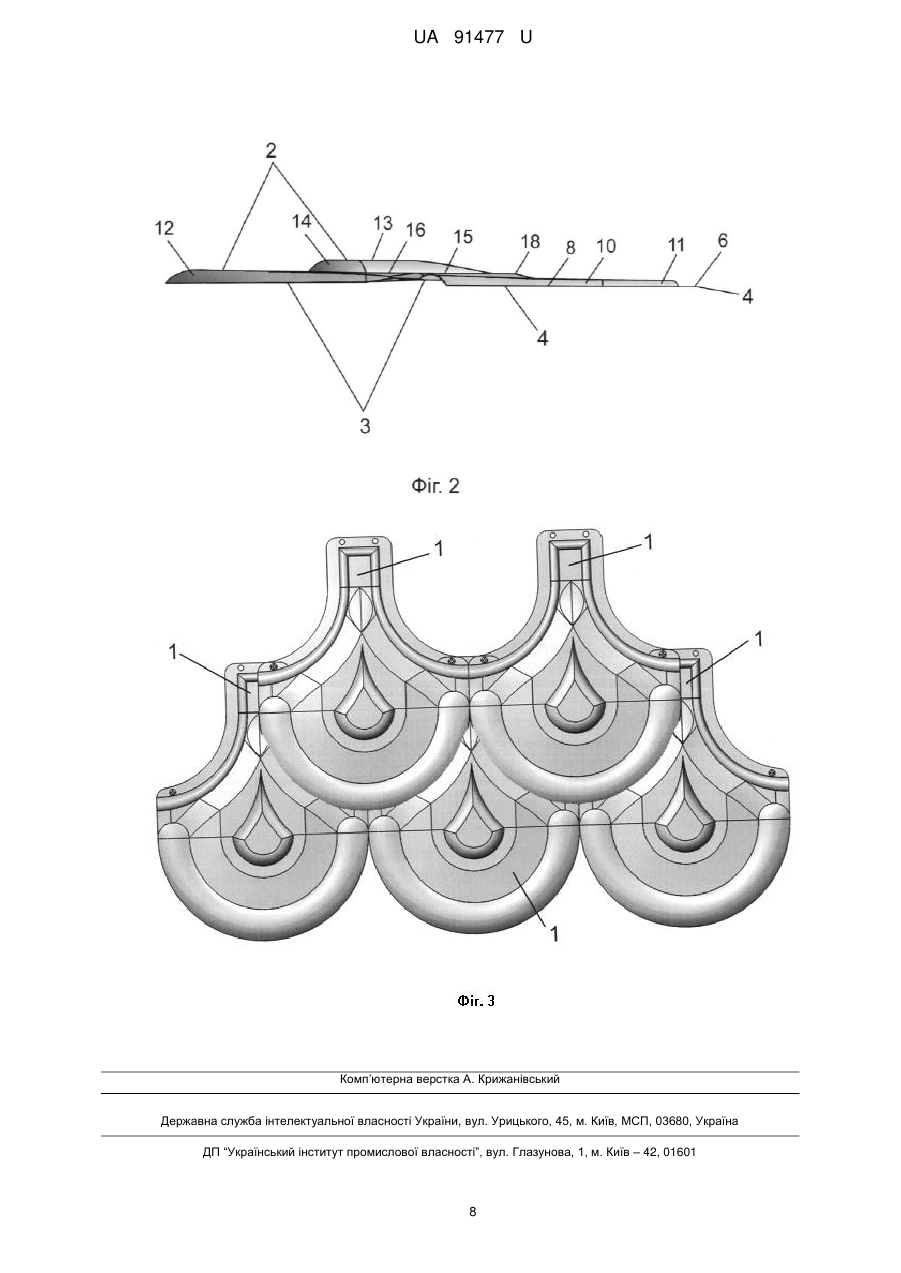

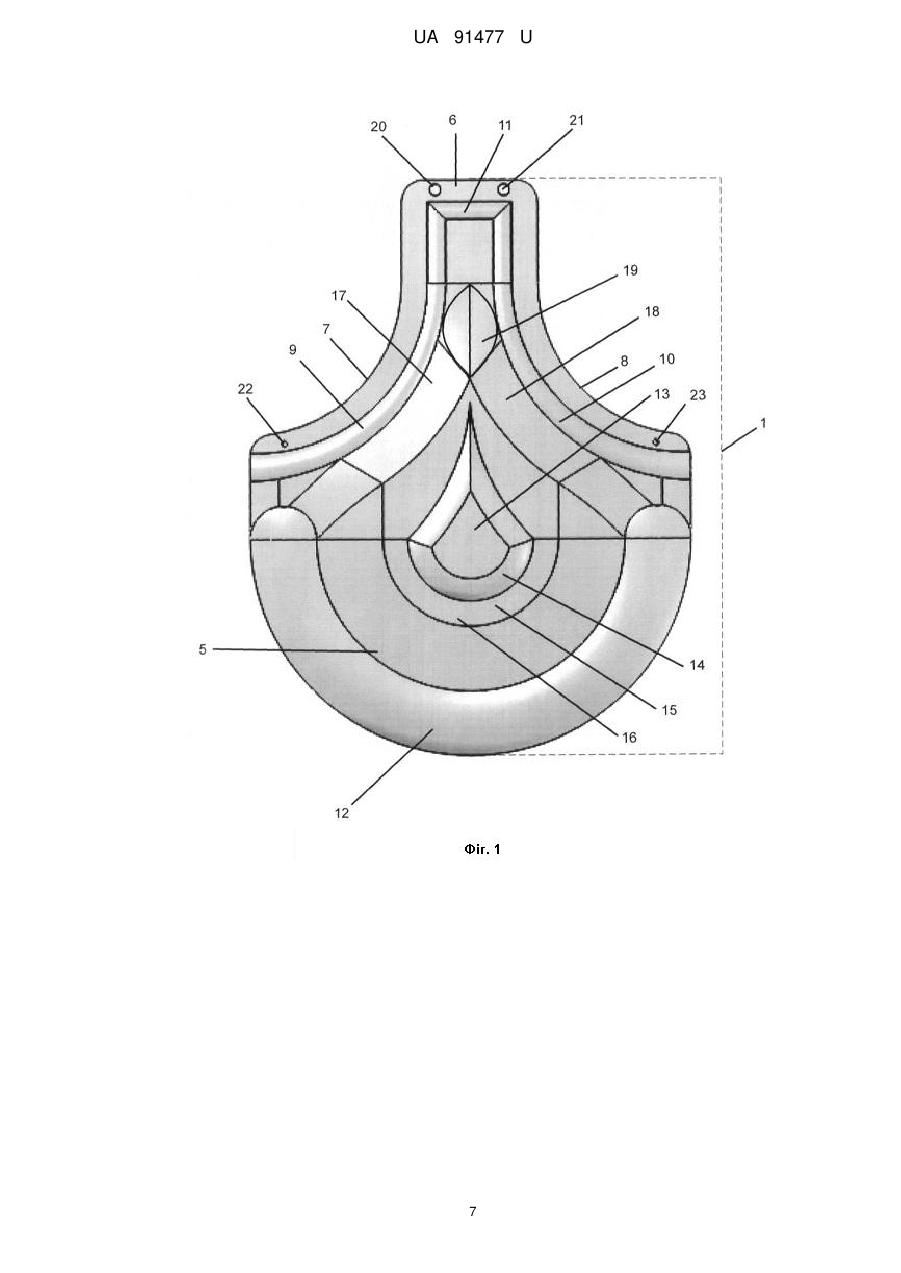

Реферат: UA 91477 U UA 91477 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, а саме до черепиці, яку використовують для покриття в будівництві для покривання дахів житлових, промислових та інших будівель як при новому будівництві, так й при реставрації будівель. Відома черепиця, яка виконана у вигляді металевої пластини, що має поверхні лицьової, зворотної, бокової сторін, містить нижню заокруглену частину, яка переходить в верхню частину з двома симетричними серповидними виїмками, вона містить також ребра жорсткості, отвори для кріплення (Патент Російської Федерації № 2037042, м. кл. Е 04 D 1/12, публ. 09.06.1995, бюл. № 10 [1]). Така черепиця є якісною, її одержують методом пресування, але вона не достатньо економічна і не забезпечує гарантованої щільності прилягання окремих елементів (черепиці) один до одного при формуванні (монтажі) дахів, привабливість та оригінальність покриттів за рахунок одержання особливого віддзеркалення при будь-яких кутах та інтенсивності сонячного або іншого освітлення. Відома також черепиця, яка виконана у вигляді металевої пластини, що має поверхні лицьової, зворотної, бокової сторін, містить нижню заокруглену частину, яка переходить в верхню частину з двома симетричними серповидними виїмками, вона містить ребра жорсткості, отвори для кріплення (Деклараційний патент України № 6263 на корисну модель, м. кл. Е 04 D 1/12, публ. 15.04.2005, бюл. № 4 [2]). Конструкція такої черепиці створена для продовження строку її служби (експлуатації) з широким діапазоном мозаїчних багатокольорових покриттів дахів завдяки полімерному фарбовому покриттю. Але така черепиця має резерв для удосконалення із-за її ваги, вона не в повній мірі забезпечує гарантовану щільність прилягання окремих елементів (черепиці) один до одного при формуванні (монтажі) дахів, привабливість та оригінальність покриттів за рахунок одержання особливого віддзеркалення при будь-яких кутах та інтенсивності сонячного або іншого освітлення. Найближчим аналогом до корисної моделі є черепиця, яка виконана у вигляді металевої пластини, що має поверхні лицьової, зворотної, бокової сторін, містить нижню заокруглену частину, яка переходить в верхню частину з двома симетричними серповидними виїмками, містить ребра жорсткості, отвори для кріплення (http://www.medpovrly.cz/Documents/venditechnickylist. pdf, веб-сайт компанії "MED Provly a. s.», адреса Mirova 63, 403 32 Provly, CZ [3]). Але вона не достатньо економічна (велика вага) і не забезпечує гарантованої щільності прилягання окремих елементів - черепиць один до одного при формуванні (монтажі) дахів, привабливість та оригінальність покриттів за рахунок одержання особливого віддзеркалення при будь-яких кутах та інтенсивності сонячного або іншого освітлення. В основу корисної моделі поставлена задача створити таку конструкцію черепиці - елемента крівлі, яка б за рахунок нових ознак, в тому числі наявності шару іонно-плазмового покриття на основі титану, конструктивних особливостей - геометричних форм її поверхні, їх взаєморозташування, кількісних характеристик дозволила б знизити витрати на виробництво зниження її ваги, забезпечити гарантовану щільність прилягання кожної черепиці як окремого елемента крівлі один до одного при формуванні (монтажі) дахів, поширити привабливість та оригінальність покриттів дахів за рахунок одержання особливого віддзеркалення при будь-яких кутах та інтенсивності сонячного або іншого освітлення. Поставлена задача вирішується тим, що черепиця виконана у вигляді металевої пластини, яка має лицьову, зворотну, бокову сторони, містить нижню заокруглену частину, що переходить в верхню частину з двома симетричними серповидними виїмками, центральне та інші ребра жорсткості, отвори для кріплення. Новим відповідно до корисної моделі є те, що металева пластина є конструктивною металевою основою, на поверхню лицьової сторони якої нанесений шар іонно-плазмового покриття на основі титану; з лицьової сторони центральне ребро жорсткості виконано у вигляді опуклого трикутника з заокругленою нижньою частиною; кількість отворів для кріплення складає не менш ніж чотири отвори, при цьому два отвори виконані у верхній частині, а два отвори виконані у середній частині; і співвідношення розміру (діаметра) кожного із двох отворів, виконаних у верхній частині, до розміру (діаметра) кожного із двох отворів, виконаних у середній частині, складає від 1,33: 1 до 1-4 відповідно. Додатково для окремих випадків конструктивного виконання, для особливих, окремих умов використання, а також для розвитку, уточнення ознак основного незалежного пункту формули корисної моделі запропонована черепиця характеризується наступними ознаками: Металева пластина виконана із нержавіючої сталі, а шар іонно-плазмового покриття являє собою нітрид титану або оксид титану, або карбід титану. Співвідношення товщини шару іонно-плазмового покриття на основі титану та товщини металевої пластини складає від 1:312,5 до 1:5000 відповідно. 1 UA 91477 U 5 10 15 20 25 30 35 40 45 50 55 60 Конфігурація лицьової сторони черепиці та зворотної сторони містить ділянку, яка розташована навколо центрального ребра жорсткості і виконана плоскою відносно цього центрального ребра жорсткості та має (також) форму трикутника з заокругленою нижньою частиною. Конфігурація лицьової сторони черепиці містить заокруглену опуклу ділянку, що розташована над нижнім ребром жорсткості і під заокругленою нижньою частиною ділянки (15), що розташована навколо центрального ребра жорсткості. Конфігурація лицьової сторони черепиці містить дві виконані заокругленими трапецієвидні ділянки, верхня сторона кожної з яких є водночас однією з бокових сторін трикутника ділянки, що розташована навколо центрального ребра жорсткості. Конфігурація лицьової сторони містить ділянку краплевидну, що розташована між заокругленими трапецієвидними ділянками. Запропонована черепиця ілюструється наступними графічними зображеннями: Фіг. 1 Лицьова сторона черепиці. Фіг. 2 - Вигляд черепиці збоку. Фіг. 3 - Фрагмент крівлі: п'ять змонтованих (з'єднаних) елементів крівлі - черепиць. Статичний стан: На фіг.1 та на фіг. 2 цифровими позиціями зазначені: 1 - металева основа у вигляді металевої пластини з опуклими конфігураціями; 2 - поверхня лицьової сторони металевої пластини 1; 3 - поверхня зворотної сторони металевої пластини 1; 4 - бокова сторона (утворена товщиною металевої пластини 1 та товщиною шару покриття 5); 5 - шар іонно-плазмового покриття на основі титану, що нанесений у вакуумі на всю поверхню лицьової сторони 2; 6 - прямокутниковидний верх з двома заокругленими кутами; 7 - ліва серповидна виїмка; 8 - права серповидна виїмка; 9 - ліве серповидне ребро жорсткості; 10 - праве серповидне ребро жорсткості; 11 - верхнє з'єднуюче ребро жорсткості, що з'єднує ліве серповидне ребро жорсткості 9 та праве серповидне ребро жорсткості 10; 12 - нижнє ребро жорсткості, що має дуговидний контур; 13 - центральне ребро жорсткості: ребро 13 виконано у вигляді опуклого трикутника з заокругленою нижньою частиною 14; 14 - заокруглена нижня частина центрального ребра жорсткості 13; 15 - ділянка, яка розташована вище центрального ребра жорсткості 13: ця ділянка 15 виконана плоскою відносно центрального ребра жорсткості 13 і має форму трикутника з заокругленою нижньою частиною; 16 - заокруглена опукла ділянка, що розташована над нижнім ребром жорсткості 12 і під заокругленою нижньою частиною ділянки 15; 17 - ліва заокруглена трапецієвидна ділянка, верхня сторона якої є водночас однією з бокових сторін трикутника ділянки 15; 18 - права заокруглена трапецієвидна ділянка, верхня сторона якої є водночас другою боковою стороною трикутника ділянки 15; 19 - ділянка краплевидна, що розташована між лівою трапецієвидною ділянкою 17 та правою трапецієвидною ділянкою 18; 20, 21 - отвори у верхній частині, що симетрично розташовані над верхнім з'єднуючим ребром 11; 22 - отвір у середній частині, що розташований над верхнім лівим серповидним ребром жорсткості 8 у його нижній частині; 23 - отвір у середній частині, що розташований над верхнім правим серповидним ребром жорсткості 9 у його нижній частині. Запропонована черепиця - елемент крівлі являє собою металеву основу у вигляді металевої пластини 1 з опуклими конфігураціями, яка містить поверхню лицьової сторони 2, поверхню зворотної сторони 3, бокову сторону 4, утворену товщиною металевої основи 1 та товщиною шару покриття 5. Металева основа 1 виконана із нержавіючої сталі, наприклад марки AISI430 (ДСТу 12 × 17) або AISI 304 (ДСТу 08 × 18Н10). Шар іонно-плазмового покриття 5 на основі титану нанесений іонно-плазмовим методом у вакуумі на всю поверхню лицьової сторони 2. Для окремих умов виконання, застосування шар іонно-плазмового покриття 5 являє собою нітрид титану або оксид титану, або карбід титану. На прямокутниковидному верху 6 з двома заокругленими кутами виконані симетрично ліва серповидна виїмка 7 та права серповидна 2 UA 91477 U 5 10 15 20 25 30 35 40 45 50 55 виїмка 8. Симетричні ліве серповидне ребро жорсткості 9 та праве серповидне ребро жорсткості 10 повторюють форму відповідних симетричних лівої серповидної виїмки 7 та правої серповидної виїмки 8. Верхнє з'єднуюче ребро жорсткості 11 з'єднує ліве серповидне ребро жорсткості 9 та праве серповидне ребро жорсткості 10. У нижній частині черепиці виконано нижнє ребро жорсткості 12, яке має дуговидний контур. Центральне ребро жорсткості 13 виконано у вигляді опуклого трикутника з заокругленою нижньою частиною 14. Ділянка 15, яка розташована навколо центрального ребра жорсткості 13, виконана плоскою відносно центрального ребра жорсткості 13 і має форму трикутника з заокругленою нижньою частиною. Заокруглена опукла ділянка 16 розташована над нижнім ребром жорсткості 12 та під заокругленою нижньою частиною ділянки 15. Ребра жорсткості та ділянки, які виконані опуклими назовні (тобто є опуклими на поверхні лицьової стороні 2), на поверхні зворотної сторони 3 мають ввігнутий вигляд. У верхній частині черепиці симетрично розташовані ліва заокруглена трапецієвидна ділянка 17 (з заокругленими сторонами), верхня сторона якої є водночас однією з бокових сторін трикутника ділянки 15, та права заокруглена трапецієвидна ділянка 18 (з заокругленими сторонами), верхня сторона якої є водночас другою боковою стороною трикутника ділянки 15. Між лівою трапецієвидною ділянкою 17 та правою трапецієвидною ділянкою 18 виконана ділянка краплевидна 19. Для кріплення при укладенні черепиці виконані отвори: у верхній частині - отвори 20 та 21 симетрично розташовані над верхнім з'єднуючим ребром 11, отвір 22 виконаний у середній частині над верхнім лівим серповидним ребром жорсткості 8, а отвір 23 виконаний у середній частині над верхнім правим серповидним ребром жорсткості 9. Розмір діаметра кожного з отворів 20,21: від 3 мм до 6 мм; розмір діаметра кожного з отворів 22,23: від 1,5 мм до 4 мм. Загальна кількість отворів для кріплення складає не менш ніж чотири отвори, при цьому співвідношення розміру (діаметра) кожного із двох верхніх отворів, розташованих у верхній частині, до розміру (діаметра) кожного із двох отворів, розташованих у середній частині, складає від 1,33: 1 до 1:4 відповідно: наприклад, вищевказане співвідношення складає 1:2, якщо діаметр отвору у верхній частині 1,5 мм, а отвору у середній частині 3 мм; співвідношення складає 1: 4, якщо діаметр отвору у верхній частині 1,5 мм, а отвору у середній частині 6 мм; співвідношення складає 1,33: 1, якщо діаметр верхнього отвору 4 мм, а отвору у середній частині 3 мм; співвідношення складає 1: 1,5, якщо діаметр верхнього отвору 4 мм, а отвору у середній частині 6 мм. Товщина шару іонно-плазмового покриття 5 на основі титану складає від 0,3 мкм до 1,5 мкм, товщина металевої основи у вигляді металевої пластини 1 складає від 0,5 мм (500 мкм) до 1,6 мм (1600 мкм): співвідношення товщини шару іонно-плазмового покриття 5 та товщини металевої пластини 1 складає від 1:312,5 до 1:5000 відповідно. Наприклад, якщо товщина покриття 5 складає 0,3 мкм, а товщина пластини 1 дорівнює 500 мкм, то співвідношення складає 1:1666,6 відповідно; якщо товщина покриття 5 складає 0,3 мкм, а товщина пластини 1 складає 1500 мкм, то співвідношення складає 1:5000 відповідно; якщо товщина покриття 5 складає 1,6 мкм, а товщина пластини 1 складає 500 мкм, то співвідношення складає 1:312,5 відповідно; якщо товщина покриття 5 складає 1,6 мкм, а товщина пластини 1 складає 1500 мкм, то співвідношення складає 1:937,5 відповідно. Виготовлення запропонованої черепиці у промислових умовах: Запропоновану черепицю виготовляють із металевої основи - нержавіючої сталі, наприклад марки A1SI 430 (ДСТу 12×17) або AISI 304 (ДСТу 08 × 18Н10), лицьову поверхню якої перед штампуванням покривають шаром іонно-плазмового покриття на основі титану у вакуумі іонноплазмовим методом. Методом штампування та пресування виробляють металеву основу (на яку вже нанесене покриття), у вигляді металевої пластини 1 з вищеописаною конфігурацією виїмок, ребер жорсткості, ділянок, отворів для кріплення. Запропоновану черепицю можна також виготовляти (штампувати) із металевої основи – нержавіючої сталі, яка заздалегідь не покрита шаром іонно-плазмового покриття на основі титану: після відповідної підготовки поверхні металевої пластини 1 поверхню її лицьової сторони 2 покривають шаром іонно-плазмового покриття 5 на основі титану у вакуумі іонноплазмовим методом. Нанесення шару іонно-плазмового покриття 5 на основі титану на підготовлені металеві пластини 1 здійснюють іонно-плазмовим розпиленням титану у вакуумній камері електродугового випарника в середовищі (атмосфері) робочого газу - азоту або іншого газу. Залежно від виду робочого газу одержують шар іонно-плазмового покриття 5, що утворюється, у вигляді нітриду титана або оксиду титана, або карбіду титана, кожен з яких обумовлює певний колір покриття. 3 UA 91477 U 5 10 15 20 25 30 35 40 45 50 55 60 Рівномірна рекомбінація частинок випарюваного матеріалу (атомів титану) та молекул робочого газу (азоту або іншого) в процесі кумулятивного електромагнітного впливу, утворення іонно-молекулярних зв'язків взаємодіючих середовищ, парів та плазми металу (титану) дозволяють одержати абсолютно рівномірне покриття черепиці шаром іонно-плазмового покриття 5 у вигляді нітриду титана або оксиду титана, або карбіду титана, кожен з яких обумовлює певний колір покриття. Монтаж черепиці на даху будівлі здійснюють наступними чином. Встановлюють перший ряд черепиці, завдяки запропонованій конфігурації геометричних форм черепиці, співвідношенню розміру отворів для кріплення забезпечують гарантовано щільне прилягання черепиць одна до одної. Кріплення здійснюють цвяхами через усі отвори. Кожний наступний ряд встановлюють над попереднім, після чого черепиці закріпляють цвяхами. При монтажі черепиці отвори 20,21 у верхній частині та отвори 22, 23 у середній частині черепиці співпадають відповідним чином. Завдяки тому, що співвідношення розмірів (діаметрів) цих отворів знаходяться у достатньо широких межах, в процесі монтажу черепиці залежно від умов застосування при проходженні цвяху через отвори можливо створювати у одній частині черепиці необхідний натяг, а в другій частині - зазор, що дозволяє виставляти кожну черепицю одна відносно другої максимально точно. Наприклад, при розмірі отвору у верхній частині більшому, ніж розмір отвору у середній частині черепиці, цвях, що проходить у верхній частині черепиці з зазором, затискує верхню частину черепиці, як у тисках, між накладними черепицями по отворах 22,23 у середній частині та прогоном крівлі. Запропонована черепиця є полегшеним покрівельним матеріалом, який застосовують для створення легких та довговічних покрить дахів, для якої не потрібні додаткові зусилля несучих конструкцій. Така черепиця є стійкою для температурних перепадів, погодного впливу, що дозволяє її застосовувати у будь-яких кліматичних умовах, вона має підвищену зносостійкість, що обумовлює (забезпечує) поліпшені експлуатаційні її характеристики. Стійкість покриття до механічних впливів продовжує строк служби черепиці та забезпечує тривале збереження зовнішнього вигляду. Сукупність усіх ознак запропонованої конструкції черепиці дозволяють одержати технічний результат - знизити витрати на виробництво - зниження ваги черепиці, забезпечити гарантовану щільність прилягання кожної черепиці як окремого елемента крівлі один до одного при формуванні (монтажі) дахів, поширити привабливість та оригінальність покриттів дахів за рахунок одержання особливого віддзеркалення при будь-яких кутах та інтенсивності сонячного або іншого освітлення. За рахунок нових ознак - виконання металевої пластини як металевої основи, на поверхню лицьової сторони якої нанесений шар іонно-плазмового покриття на основі титану, виконання з лицьової сторони центрального ребра жорсткості у вигляді опуклого трикутника з заокругленою нижньою частиною, кількість отворів для кріплення не менш ніж чотири отвори, з виконанням двох отворів у верхній частині, а двох - у середній частині, співвідношення розміру (діаметра) кожного із двох отворів, виконаних у верхній частині, до розміру (діаметра) кожного із двох отворів, виконаних у середній частині, від 1,33:1 до 1:4 відповідно забезпечують зниження ваги черепиці, гарантовану щільність прилягання кожної черепиці як окремого елемента крівлі один до одного при формуванні (монтажі) дахів, поширюють привабливість та оригінальність покриттів дахів за рахунок одержання особливого віддзеркалення при будь-яких кутах та інтенсивності сонячного або іншого освітлення. Досягнення технічного результату посилюється за рахунок: - поєднання металевої основи у вигляді нержавіючої сталі та шару іонно-плазмового покриття у вигляді нітриду титану або оксиду титану, або карбіду титану дозволяє одержувати залежно від замовлень забезпечити певні кольори, відтінки, при цьому, ймовірно, взаємодія на молекулярному та/або іонному рівні саме нержавіючої сталі та шару іонно-плазмового покриття у вигляді нітриду титану або оксиду титану, або карбіду титану забезпечує досягнення певною мірою такого непередбаченого ефекту, при цьому також забезпечується гарантована якість готових виробів, в тому числі їх надійна міцність; - тонкий шар покриття при співвідношенні товщини шару іонно-плазмового покриття на основі титану та товщини металевої пластини в широких інтервалах - від 1:312,5 до 1:5000 відповідно є економічним, а також дозволяє виробляти черепицю з різними товщинами покриття залежно від виду крівлі; - за рахунок наявності на лицьової сторони та зворотної сторони ділянки навколо центрального ребра жорсткості, яка виконана плоскою відносно цього центрального ребра жорсткості та має форму трикутника з заокругленою нижньою частиною, на лицьової сторони заокругленої опуклої ділянки над нижнім ребром жорсткості, двох виконаних заокругленими 4 UA 91477 U 5 10 15 20 25 30 35 40 45 50 трапецієвидних ділянок, ділянки краплевидної між заокругленими трапецієвидними ділянками утворюється геометрична конфігурація, яка забезпечує механічну міцність крівлі, а також додає можливостей для утворення різноманітності віддзеркалень загальної поверхні крівлі. При експлуатації запропонованої черепиці проявляються нові властивості корисної моделі, обумовлені введенням його нових ознак, в результаті яких проявляються його внутрішні властивості, які забезпечують поліпшення експлуатаційних можливостей черепиці, при цьому покриття іонно-плазмове на основі титану гарантує необхідну однорідність обробки поверхні виробів, утворення певної шорсткості для забезпечення необхідної дзеркальності лицьової поверхні. У поєднанні усі ознаки, їх нова сукупність призвели до одержання несподіваного ефекту - можливості одержання при експлуатації після монтажу крівель досягнення зменшення ваги черепиці, одержання сяйва поверхні при освітленні різної інтенсивності, в тому числі незначної, а також під різними кутами, можливо, за рахунок покрить з великим ступенем рівномірності по всій лицьовій поверхні виробу. Застосування іонно-плазмового покриття, яке одержано в результаті рівномірної рекомбінації частинок випарюваного матеріалу (атомів титану) та молекул азоту при утворенні іонно-молекулярних зв'язків взаємодіючих середовищ, парів і плазми металу забезпечує одержання абсолютно рівномірного шару покриття. Крім того, ймовірно, завдяки особливостям геометричних форм ділянок, елементів конструкції черепиці, утворюється оптимальне напруження в осьових точках конструкції черепиці після її монтажу, особливо в нижній точці нижнього ребра, що забезпечує гарантовану щільність прилягання кожного виробу черепиці один до одного. За рахунок нових ознак, в тому числі наявності шару іонно-плазмового покриття на основі титану, інших нових конструктивних особливостей - геометричних форм поверхні запропонованої черепиці, їх взаєморозташування, кількісних характеристик запропонована конструкція черепиці дозволяє знизити витрати на виробництво - зниження ваги порівняно з найближчим аналогом в 1,7 разу (на 57 %): найближчий аналог - вага готових виробів 7,25 кг/м 2 2 , запропонована черепиця - вага готових виробів 4,2 кг/м . Конструктивні особливості запропонованої черепиці дозволяють після її монтажу забезпечити гарантовану щільність прилягання окремих елементів крівлі - черепиць один до одного при формуванні (монтажі) дахів, поширити привабливість та оригінальність покриттів дахів, одержання особливого віддзеркалення при будь-яких кутах та інтенсивності сонячного або іншого освітлення. Кількісні межі співвідношень, які характеризують запропоновану черепицю, саме у пропонованих співвідношеннях дозволяють досягти технічного результату - за межами цих характеристик технічний результат не досягається. При використанні запропонованої черепиці забезпечується необхідна міцність, абсолютна герметичність крівлі даху, гарантовано захищається будівля від проникнення атмосферних опадів. Застосування пропонованої черепиці надає можливостей виконувати різноманітні кольорові оформлення з блиском при крівлі будівель (наприклад, медяний, золотистий, зелений). Запропонована черепиця випробувана шляхом виготовлення біля 20 000 одиниць виробів. Випробування, розрахункові результати на підставі відповідних експериментів, характеристик дозволили визначити строк служби (експлуатації) цієї черепиці - не менш ніж 50 років. Запропонована черепиця адаптується до будь-яких форм дахів, крівлі. Покриття на основі титану, одержане іонно-плазмовим запиленням у вакуумі, забезпечує гарантоване зберігання його кольорів протягом усього строку служби (експлуатації) черепиці. Виробництво запропонованої черепиці дозволяє поширити асортимент виробів для крівлі дахів. Джерела інформації: 1. Патент Російської Федерації № 2037042, м.кл. Е 04 D 1/12, публ. 09.06.1995, бюл. № 10. 2. Деклараційний патент України № 6263 на корисну модель, м.кл. Е 04 D 1/12 публ. 15.04.2005, бюл. № 4. 3. Інформація з веб-сайту компанії "MED provly a.s.», адреса Mirova 63, 403 32 Provly, CZ http://www.medpovrly.cz/Documents/venditechnicky _list.pdf – найближчий аналог. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Черепиця, яка виконана у вигляді металевої пластини, що має лицьову, зворотну, бокову сторони, містить нижню заокруглену частину, що переходить у верхню частину з двома симетричними серповидними виїмками, центральне та інші ребра жорсткості, отвори для кріплення, яка відрізняється тим, що металева пластина є конструктивною металевою основою, на поверхню лицьової сторони якої нанесений шар іонно-плазмового покриття на 5 UA 91477 U 5 10 15 20 основі титану, крім того з лицьової сторони центральне ребро жорсткості виконано у вигляді опуклого трикутника з заокругленою нижньою частиною, а кількість отворів для кріплення складає не менш ніж чотири отвори, при цьому два отвори виконані у верхній частині і два отвори виконані у середній частині, і співвідношення розміру кожного із двох отворів, виконаних у верхній частині, до розміру кожного із двох отворів, виконаних у середній частині, складає від 1,33:1 до 1:4 відповідно. 2. Черепиця за п. 1, яка відрізняється тим, що металева пластина виконана із нержавіючої сталі, а шар іонно-плазмового покриття являє собою нітрид титану або оксид титану, або карбід титану. 3. Черепиця за п. 1 або за п. 2, яка відрізняється тим, що співвідношення товщини шару іонноплазмового покриття на основі титану та товщини металевої пластини складає від 1:312,5 до 1:5000 відповідно. 4. Черепиця за п. 1, яка відрізняється тим, що конфігурація її лицьової сторони та зворотної сторони містить ділянку, яка розташована навколо центрального ребра жорсткості і виконана плоскою відносно цього центрального ребра жорсткості та має форму трикутника з заокругленою нижньою частиною. 5. Черепиця за п. 1, яка відрізняється тим, що конфігурація її лицьової сторони містить заокруглену опуклу ділянку, що розташована над нижнім ребром жорсткості і під заокругленою нижньою частиною ділянки, що розташована навколо центрального ребра жорсткості. 6. Черепиця за п. 1, яка відрізняється тим, що конфігурація її лицьової сторони містить дві виконані заокругленими трапецієвидні ділянки, верхня сторона кожної з яких є водночас однією з бокових сторін трикутника ділянки, що розташована навколо центрального ребра жорсткості. 7. Черепиця за п. 1, яка відрізняється тим, що конфігурація її лицьової сторони містить ділянку краплевидну, що розташована між заокругленими трапецієвидними ділянками. 6 UA 91477 U 7 UA 91477 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
