М’яка бітумна черепиця

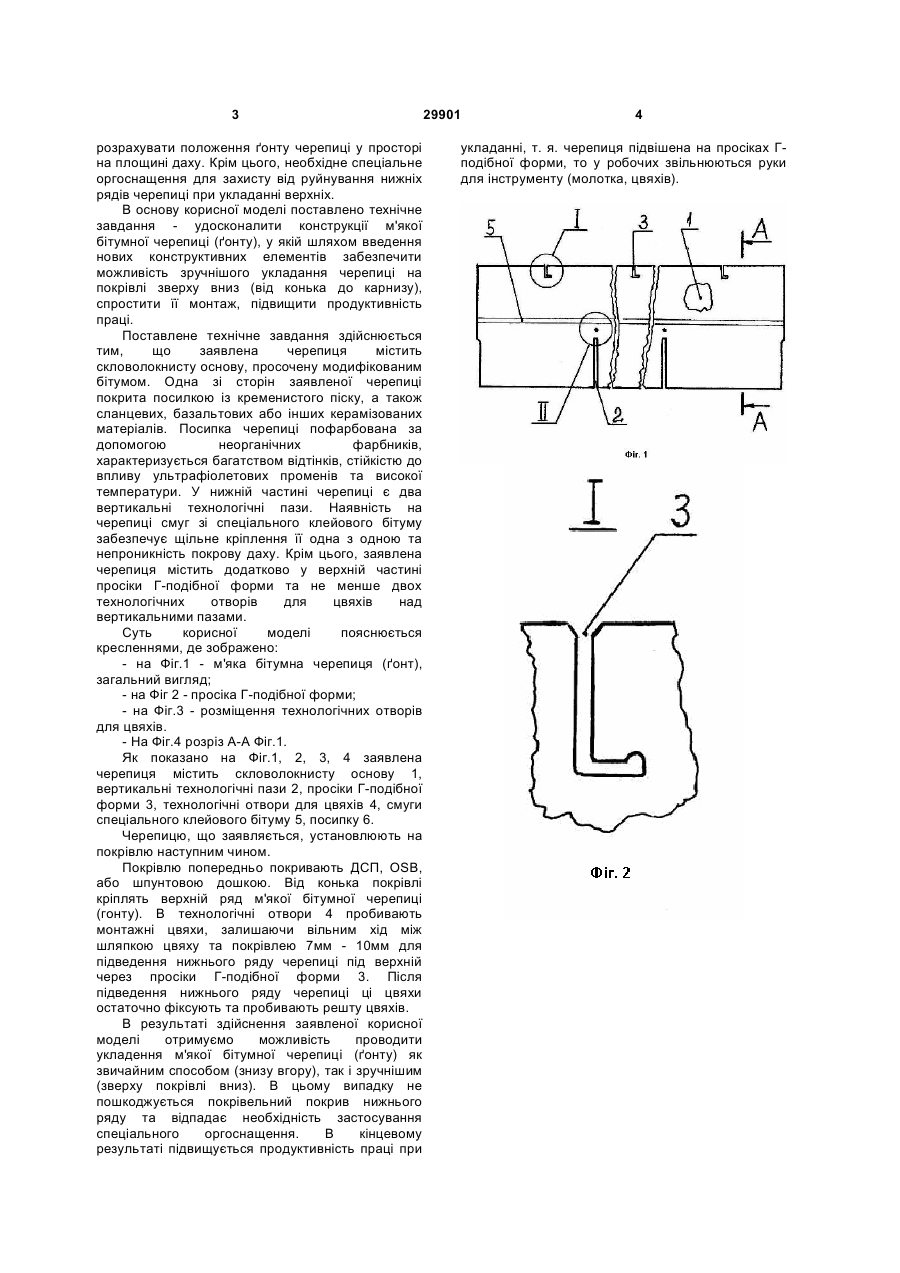

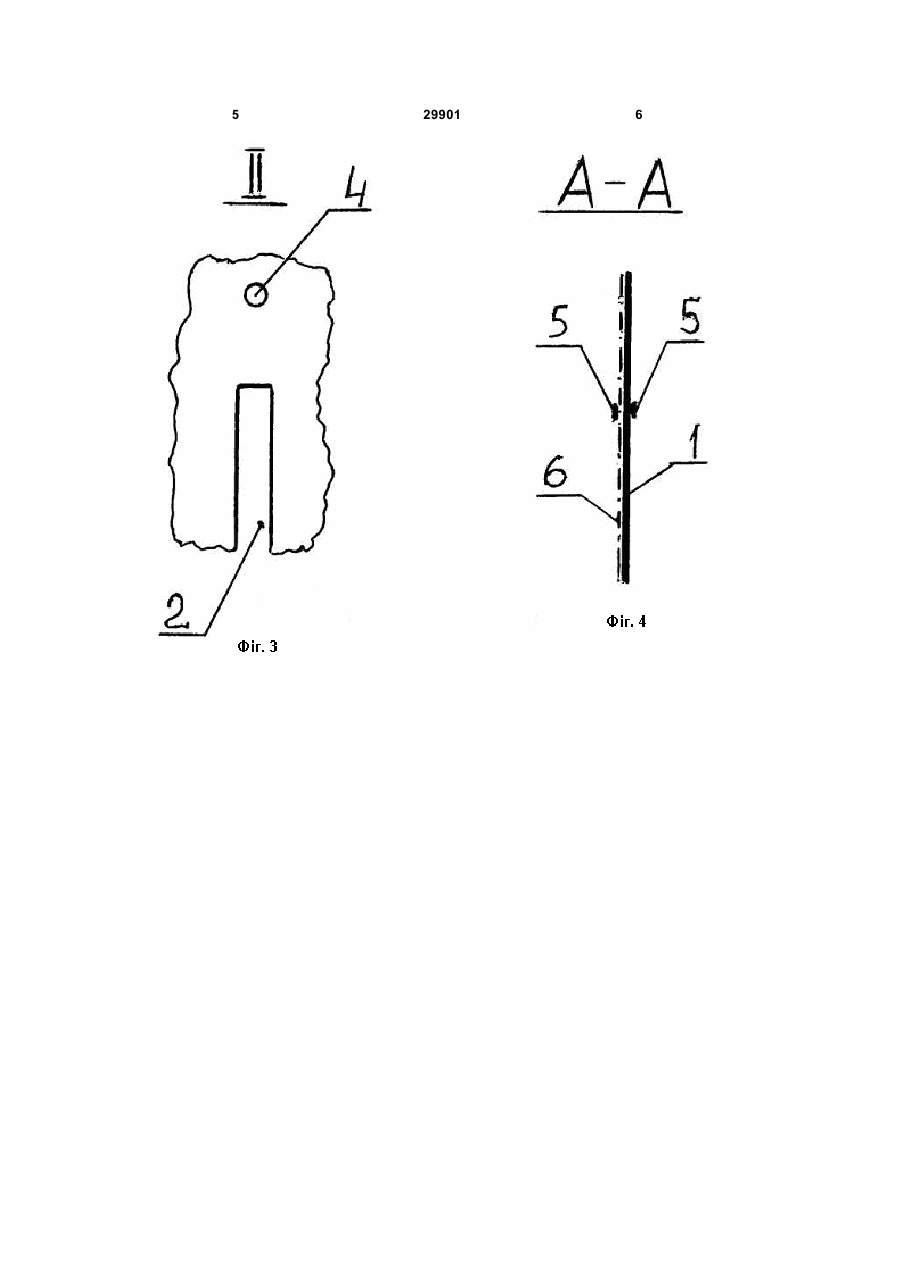

М'яка бітумна черепиця, що містить скловолокнисту основу, просочену бітумом, посипку, смуги спеціального клейового бітуму, вертикальні технологічні пази, яка відрізняється тим, що додатково містить Г-подібні просіки і технологічні отвори (для цвяхів) над вертикальними пазами. (19) (21) u200712534 (22) 12.11.2007 (24) 25.01.2008 (72) РАСПОПІН СЕРГІЙ ОЛЕКСАНДРОВИЧ, UA (73) РАСПОПІН СЕРГІЙ ОЛЕКСАНДРОВИЧ, UA (56) 3 розрахувати положення ґонту черепиці у просторі на площині даху. Крім цього, необхідне спеціальне оргоснащення для захисту від руйнування нижніх рядів черепиці при укладанні верхніх. В основу корисної моделі поставлено технічне завдання - удосконалити конструкції м'якої бітумної черепиці (ґонту), у якій шляхом введення нових конструктивних елементів забезпечити можливість зручнішого укладання черепиці на покрівлі зверху вниз (від конька до карнизу), спростити її монтаж, підвищити продуктивність праці. Поставлене технічне завдання здійснюється тим, що заявлена черепиця містить скловолокнисту основу, просочену модифікованим бітумом. Одна зі сторін заявленої черепиці покрита посилкою із кременистого піску, а також сланцевих, базальтових або інших керамізованих матеріалів. Посипка черепиці пофарбована за допомогою неорганічних фарбників, характеризується багатством відтінків, стійкістю до впливу ультрафіолетових променів та високої температури. У нижній частині черепиці є два вертикальні технологічні пази. Наявність на черепиці смуг зі спеціального клейового бітуму забезпечує щільне кріплення її одна з одною та непроникність покрову даху. Крім цього, заявлена черепиця містить додатково у верхній частині просіки Г-подібної форми та не менше двох технологічних отворів для цвяхів над вертикальними пазами. Суть корисної моделі пояснюється кресленнями, де зображено: - на Фіг.1 - м'яка бітумна черепиця (ґонт), загальний вигляд; - на Фіг 2 - просіка Г-подібної форми; - на Фіг.3 - розміщення технологічних отворів для цвяхів. - На Фіг.4 розріз А-А Фіг.1. Як показано на Фіг.1, 2, 3, 4 заявлена черепиця містить скловолокнисту основу 1, вертикальні технологічні пази 2, просіки Г-подібної форми 3, технологічні отвори для цвяхів 4, смуги спеціального клейового бітуму 5, посипку 6. Черепицю, що заявляється, установлюють на покрівлю наступним чином. Покрівлю попередньо покривають ДСП, OSB, або шпунтовою дошкою. Від конька покрівлі кріплять верхній ряд м'якої бітумної черепиці (гонту). В технологічні отвори 4 пробивають монтажні цвяхи, залишаючи вільним хід між шляпкою цвяху та покрівлею 7мм - 10мм для підведення нижнього ряду черепиці під верхній через просіки Г-подібної форми 3. Після підведення нижнього ряду черепиці ці цвяхи остаточно фіксують та пробивають решту цвяхів. В результаті здійснення заявленої корисної моделі отримуємо можливість проводити укладення м'якої бітумної черепиці (ґонту) як звичайним способом (знизу вгору), так і зручнішим (зверху покрівлі вниз). В цьому випадку не пошкоджується покрівельний покрив нижнього ряду та відпадає необхідність застосування спеціального оргоснащення. В кінцевому результаті підвищується продуктивність праці при 29901 4 укладанні, т. я. черепиця підвішена на просіках Гподібної форми, то у робочих звільнюються руки для інструменту (молотка, цвяхів). 5 29901 6
